301
5
Handleiding Supra 5-1. MOBILITEIT
MOBILITEIT

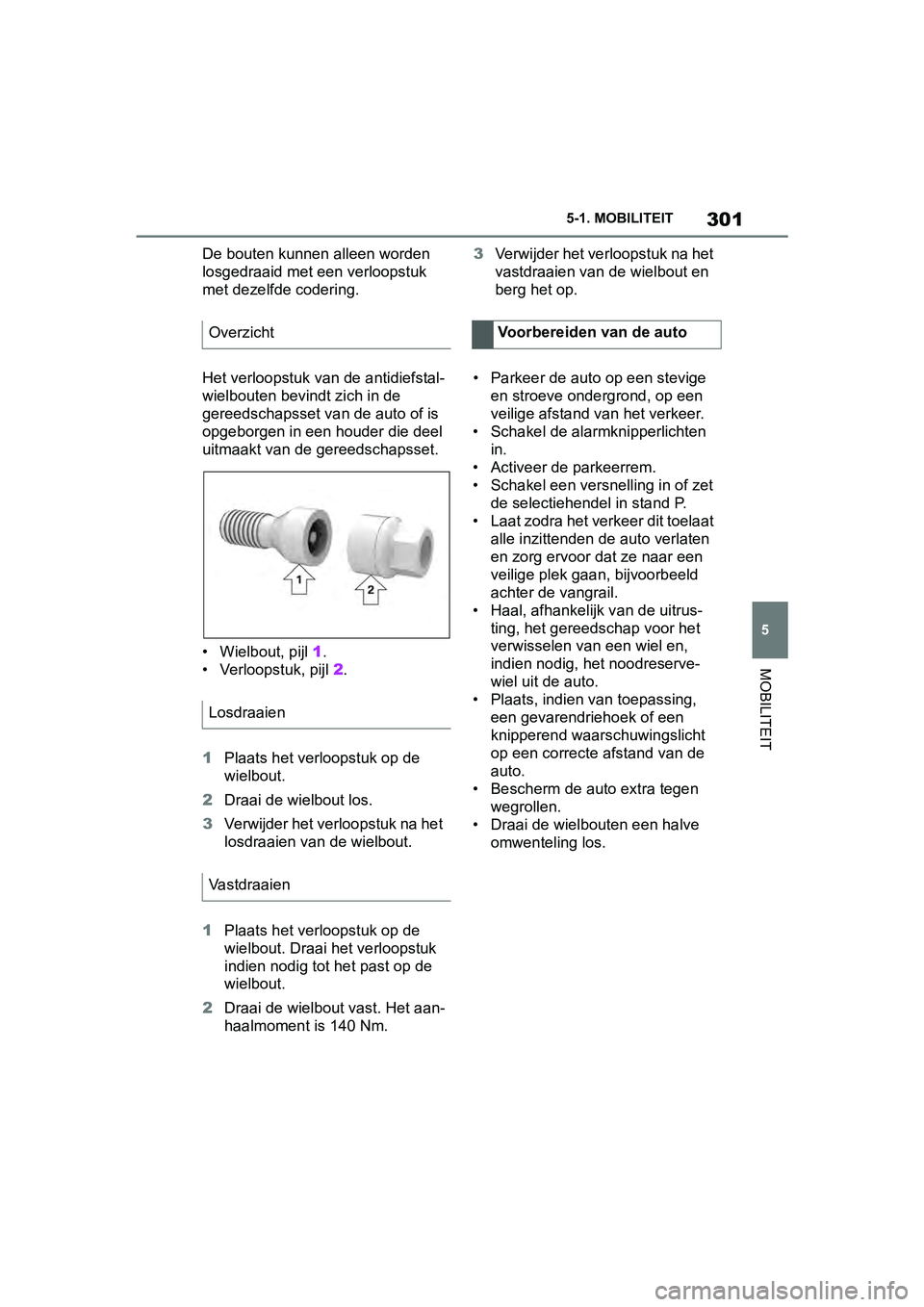

De bouten kunnen alleen worden
losgedraaid met een verloopstuk
met dezelfde codering.
Het verloopstuk van de antidiefstal-
wielbouten bevindt zich in de
gereedschapsset van de auto of is
opgeborgen in een houder die deel
uitmaakt van de gereedschapsset.
• Wielbout, pijl
1.
• Verloopstuk, pijl 2.
1 Plaats het verloopstuk op de
wielbout.
2 Draai de wielbout los.
3 Verwijder het verloopstuk na het
losdraaien van de wielbout.
1 Plaats het verloopstuk op de
wielbout. Draai het verloopstuk
indien nodig tot het past op de
wielbout.
2 Draai de wielbout vast. Het aan-
haalmoment is 140 Nm. 3
Verwijder het verloopstuk na het
vastdraaien van de wielbout en
berg het op.
• Parkeer de auto op een stevige
en stroeve ondergrond, op een
veilige afstand van het verkeer.
• Schakel de alarmknipperlichten
in.
• Activeer de parkeerrem.
• Schakel een versnelling in of zet de selectiehendel in stand P.
• Laat zodra het verkeer dit toelaat alle inzittenden de auto verlaten
en zorg ervoor dat ze naar een
veilige plek gaan, bijvoorbeeld
achter de vangrail.
• Haal, afhankelijk van de uitrus- ting, het gereedschap voor het
verwisselen van een wiel en,
indien nodig, het noodreserve-
wiel uit de auto.
• Plaats, indien van toepassing, een gevarendriehoek of een
knipperend waarschuwingslicht
op een correcte afstand van de
auto.
• Bescherm de auto extra tegen wegrollen.
• Draai de wielbouten een halve
omwenteling los.
Overzicht
Losdraaien
Vastdraaien
Voorbereiden van de auto
Supra_OM_Europe_OM99T05E_1_190
3.book Page 301 Wednesday, March 6, 2019 3:49 PM

302
Handleiding Supra5-1. MOBILITEIT

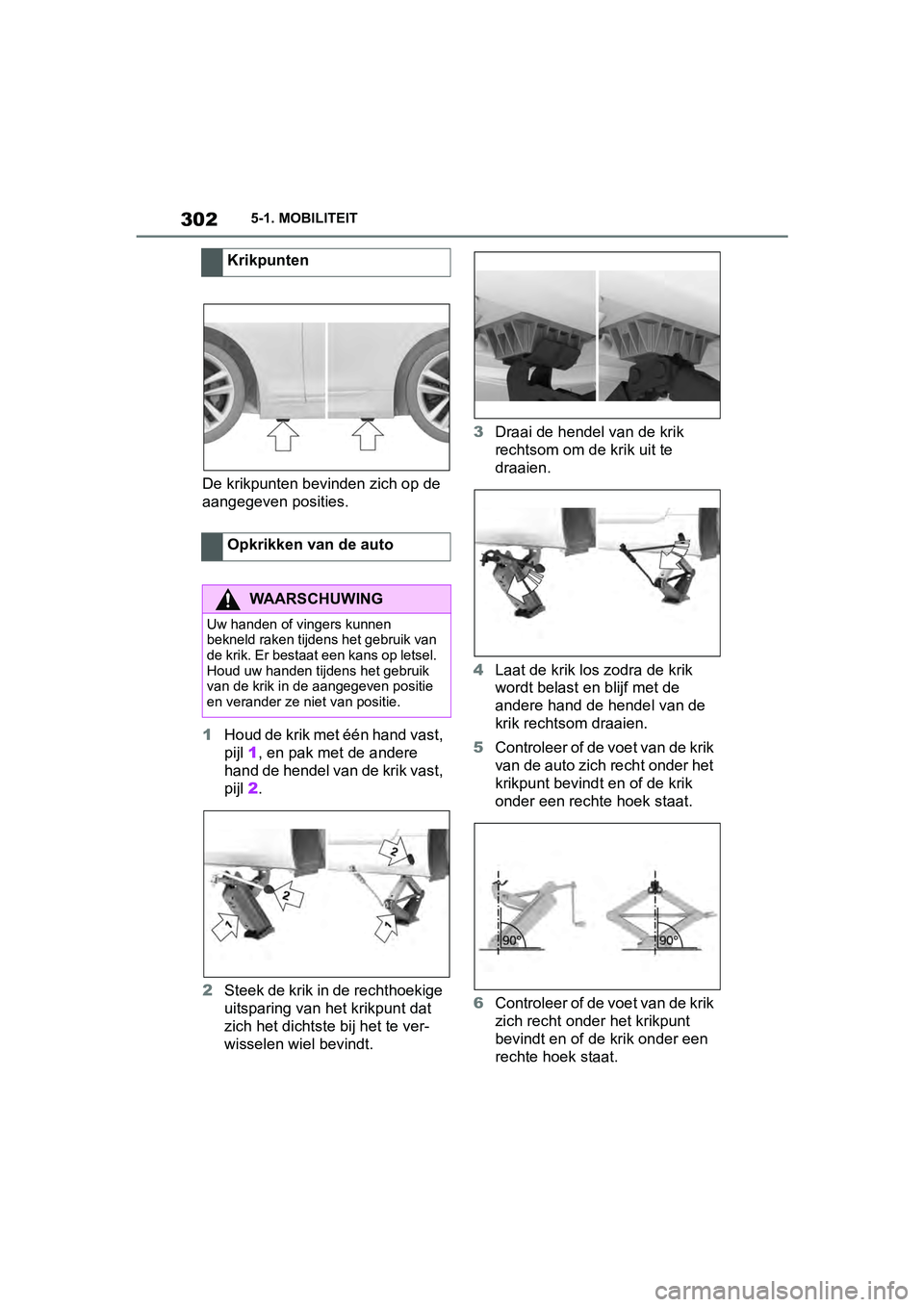

De krikpunten bevinden zich op de
aangegeven posities.
1
Houd de krik met één hand vast,
pijl 1, en pak met de andere
hand de hendel van de krik vast,
pijl 2.
2 Steek de krik in de rechthoekige
uitsparing van het krikpunt dat
zich het dichtst e bij het te ver-
wisselen wiel bevindt. 3
Draai de hendel van de krik
rechtsom om de krik uit te
draaien.
4 Laat de krik los zodra de krik
wordt belast en blijf met de
andere hand de hendel van de
krik rechtsom draaien.
5 Controleer of de voet van de krik
van de auto zich recht onder het
krikpunt bevindt en of de krik
onder een rechte hoek staat.
6 Controleer of de voet van de krik
zich recht onder het krikpunt
bevindt en of de krik onder een
rechte hoek staat.
Krikpunten
Opkrikken van de auto
WAARSCHUWING
Uw handen of vingers kunnen
bekneld raken tijdens het gebruik van
de krik. Er bestaat een kans op letsel.
Houd uw handen tijdens het gebruik
van de krik in de
aangegeven positie
en verander ze niet van positie.
Supra_OM_Europe_OM99T05E_1_190 3.book Page 302 Wednesday, March 6, 2019 3:49 PM

303
5
Handleiding Supra 5-1. MOBILITEIT
MOBILITEIT
7

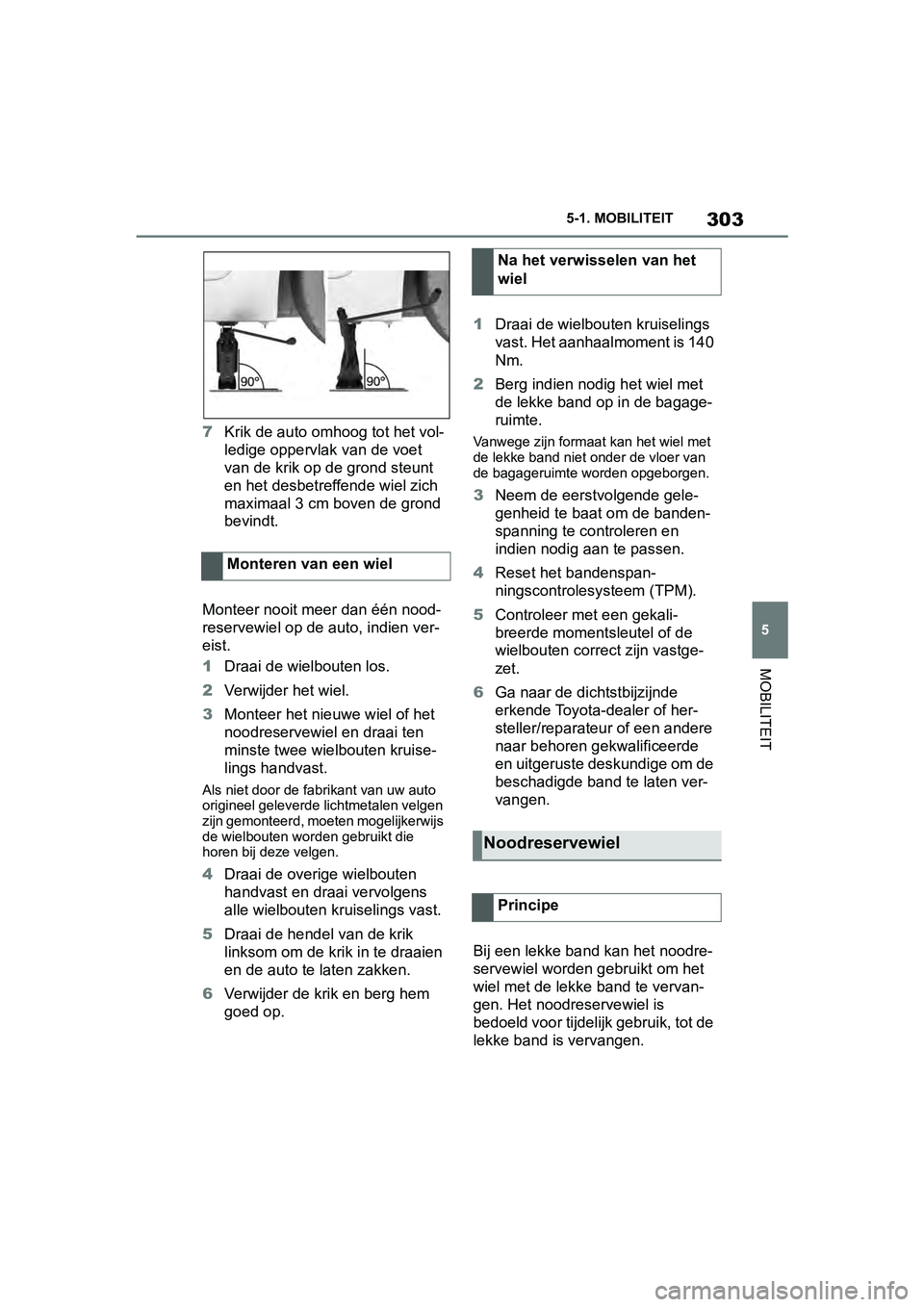

Krik de auto omhoog tot het vol-
ledige oppervlak van de voet
van de krik op de grond steunt
en het desbetreffende wiel zich
maximaal 3 cm boven de grond
bevindt.
Monteer nooit meer dan één nood-
reservewiel op de auto, indien ver-
eist.
1 Draai de wielbouten los.
2 Verwijder het wiel.
3 Monteer het nieuw e wiel of het
noodreservewiel en draai ten
minste twee wielbouten kruise-
lings handvast.
Als niet door de fabr ikant van uw auto
origineel geleverde lichtmetalen velgen
zijn gemonteerd, moeten mogelijkerwijs
de wielbouten worden gebruikt die
horen bij deze velgen.
4 Draai de overige wielbouten
handvast en draai vervolgens
alle wielbouten kruiselings vast.
5 Draai de hendel van de krik
linksom om de krik in te draaien
en de auto te laten zakken.
6 Verwijder de krik en berg hem
goed op. 1
Draai de wielbou ten kruiselings
vast. Het aanhaalmoment is 140
Nm.
2 Berg indien nodig het wiel met
de lekke band op in de bagage-
ruimte.
Vanwege zijn formaat kan het wiel met
de lekke band niet onder de vloer van
de bagageruimte worden opgeborgen.
3 Neem de eerstvolgende gele-
genheid te baat om de banden-
spanning te controleren en
indien nodig aan te passen.
4 Reset het bandenspan-
ningscontrolesysteem (TPM).
5 Controleer met een gekali-
breerde momentsleutel of de
wielbouten correct zijn vastge-
zet.
6 Ga naar de dichtstbijzijnde
erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde
en uitgeruste deskundige om de
beschadigde band te laten ver-
vangen.
Bij een lekke band kan het noodre-
servewiel worden g ebruikt om het
wiel met de lekke band te vervan-
gen. Het noodreservewiel is
bedoeld voor tijde lijk gebruik, tot de
lekke band is vervangen.
Monteren van een wiel
Na het verwisselen van het
wiel
Noodreservewiel
Principe
Supra_OM_Europe_OM99T05E_1_190
3.book Page 303 Wednesday, March 6, 2019 3:49 PM

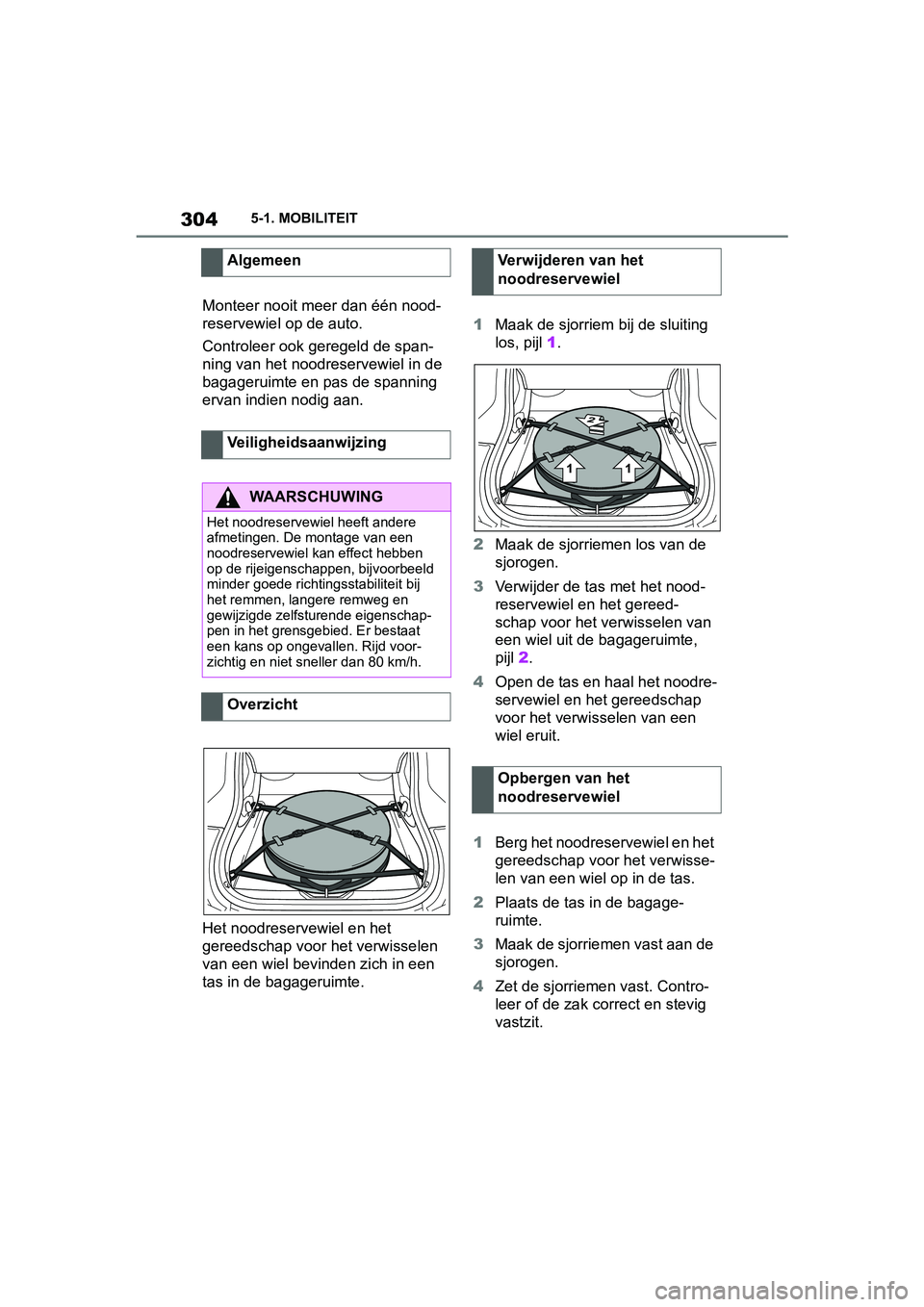

304
Handleiding Supra5-1. MOBILITEIT
Monteer nooit meer dan één nood-
reservewiel op de auto.
Controleer ook geregeld de span-
ning van het noodreservewiel in de
bagageruimte en pas de spanning
ervan indien nodig aan.
Het noodreservewiel en het
gereedschap voor het verwisselen
van een wiel bevinden zich in een
tas in de bagageruimte.
1
Maak de sjorriem bij de sluiting
los, pijl 1.
2 Maak de sjorriemen los van de
sjorogen.
3 Verwijder de tas met het nood-
reservewiel en het gereed-
schap voor het verwisselen van
een wiel uit de bagageruimte,
pijl 2.
4 Open de tas en haal het noodre-
servewiel en het gereedschap
voor het verwisselen van een
wiel eruit.
1 Berg het noodreservewiel en het
gereedschap voor het verwisse-
len van een wiel op in de tas.
2 Plaats de tas in de bagage-
ruimte.
3 Maak de sjorriemen vast aan de
sjorogen.
4 Zet de sjorriemen vast. Contro-
leer of de zak correct en stevig
vastzit.
Algemeen
Veiligheidsaanwijzing
WAARSCHUWING
Het noodreservewiel heeft andere
afmetingen. De montage van een
noodreservewiel kan effect hebben
op de rijeigenschappen, bijvoorbeeld
minder goede richtingsstabiliteit bij
het remmen, langere remweg en
gewijzigde zelfsturende eigenschap-
pen in het grensgebied. Er bestaat
een kans op ongevallen. Rijd voor-
zichtig en niet sne
ller dan 80 km/h.
Overzicht
Verwijderen van het
noodreservewiel
Opbergen van het
noodreservewiel
Supra_OM_Europe_OM99T05E_1_190 3.book Page 304 Wednesday, March 6, 2019 3:49 PM

305
5
Handleiding Supra 5-1. MOBILITEIT
MOBILITEIT
Dit hoofdstuk beschrijft alle stan-
daard, landspecifie
ke en speciale
uitrusting die beschikbaar is voor
de modelserie. Er kunnen dan ook
uitrusting en functies worden beschreven die niet in uw auto aan-
wezig zijn, bijvoorbeeld vanwege
de geselecteerde optionele uitrus-
ting of de landenspecificatie. Dit
geldt ook voor functies en syste-
men met betrekkin
g tot veiligheid.
Houd u aan de desbetreffende wet-
en regelgeving bij het gebruik van
de bijbehorende functies en syste-
men.

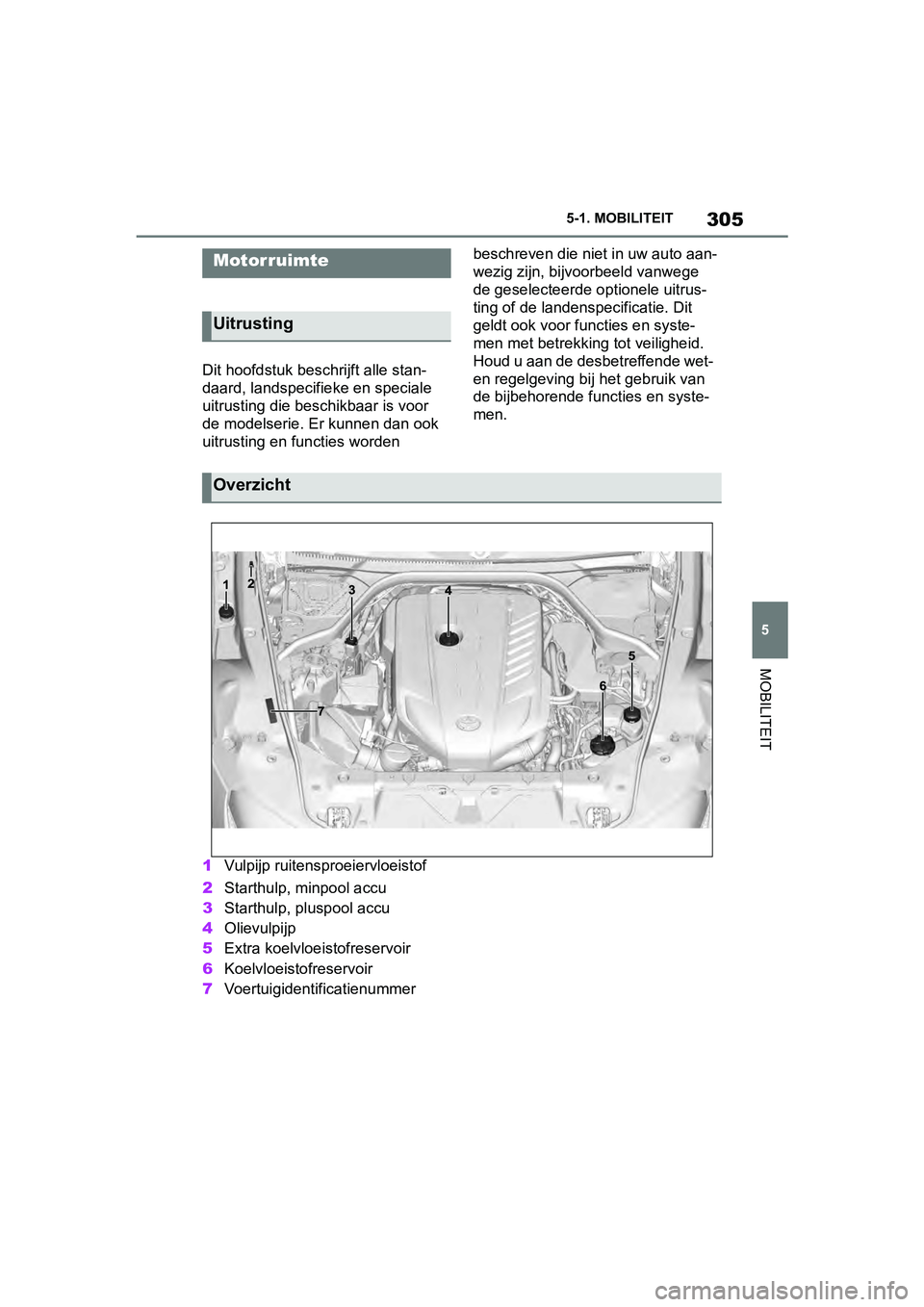

1 Vulpijp ruitensproeiervloeistof
2 Starthulp, minpool accu
3 Starthulp, pluspool accu
4 Olievulpijp
5 Extra koelvloeistofreservoir
6 Koelvloeistofreservoir
7 Voertuigidentif icatienummer
Motorruimte
Uitrusting
Overzicht
Supra_OM_Europe_OM99T05E_1_190 3.book Page 305 Wednesday, March 6, 2019 3:49 PM

306
Handleiding Supra5-1. MOBILITEIT

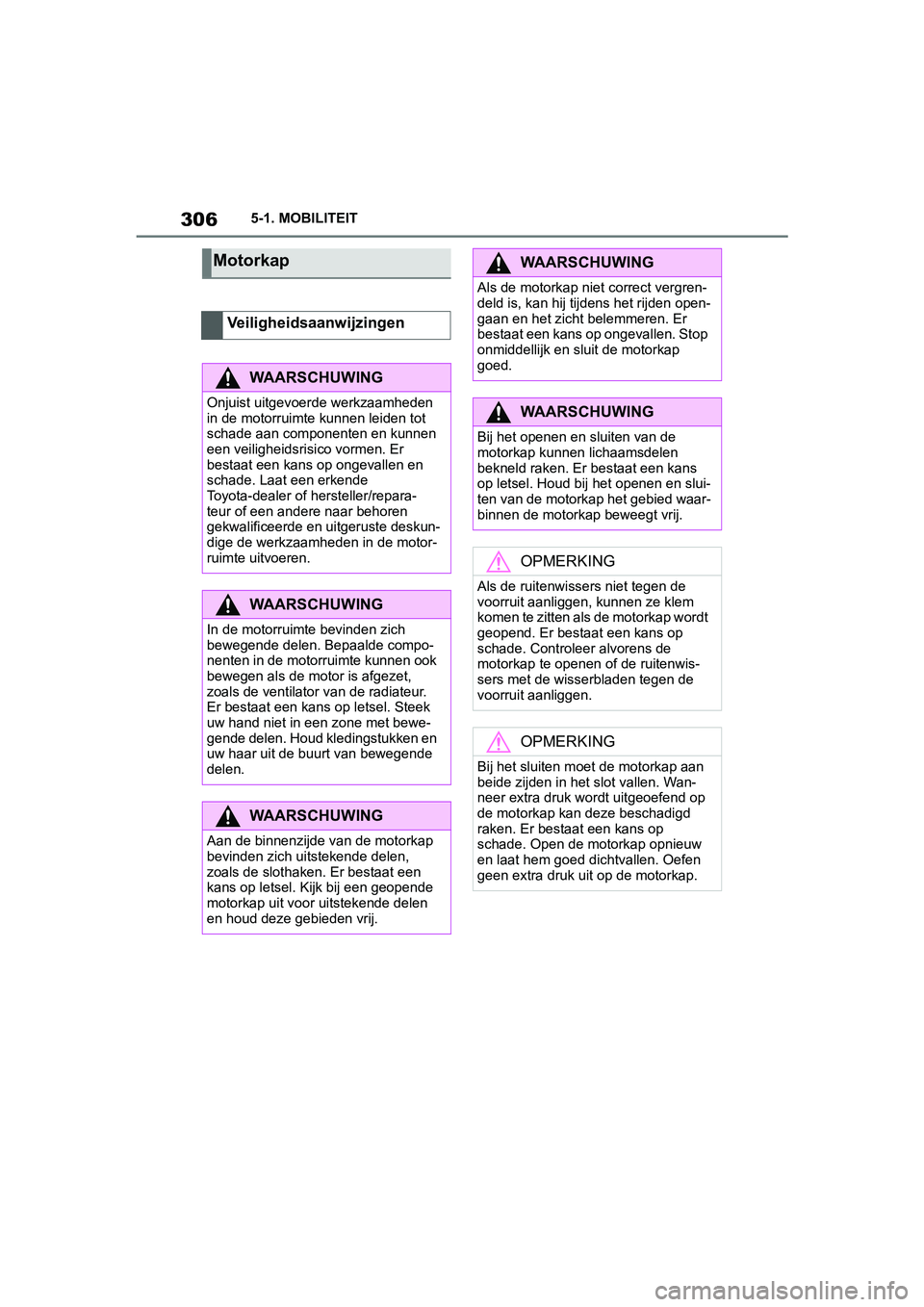

Motorkap
Veiligheidsaanwijzingen
WAARSCHUWING
Onjuist uitgevoerde werkzaamheden
in de motorruimte kunnen leiden tot
schade aan componenten en kunnen
een veiligheidsrisico vormen. Er
bestaat een kans op ongevallen en
schade. Laat een erkende
Toyota-dealer of hersteller/repara-
teur of een ande
re naar behoren
gekwalificeerde en uitgeruste deskun-
dige de werkzaamheden in de motor-
ruimte uitvoeren.
WAARSCHUWING
In de motorruimte bevinden zich
bewegende delen. Bepaalde compo-
nenten in de motorruimte kunnen ook
bewegen als de motor is afgezet,
zoals de ventilato r van de radiateur.
Er bestaat een kans op letsel. Steek
uw hand niet in een zone met bewe-
gende delen. Houd kledingstukken en
uw haar uit de buurt van bewegende
delen.
WAARSCHUWING
Aan de binnenzijde van de motorkap
bevinden zich uitstekende delen,
zoals de slothaken . Er bestaat een
kans op letsel. K ijk bij een geopende
motorkap uit voor uitstekende delen
en houd deze gebieden vrij.
WAARSCHUWING
Als de motorkap niet correct vergren-
deld is, kan hij tijdens het rijden open-
gaan en het zicht belemmeren. Er
bestaat een kans op ongevallen. Stop
onmiddellijk en sluit de motorkap
goed.
WAARSCHUWING
Bij het openen en sluiten van de
motorkap kunnen lichaamsdelen
bekneld raken. Er bestaat een kans
op letsel. Houd bij het openen en slui-
ten van de motorkap het gebied waar-
binnen de motorkap beweegt vrij.
OPMERKING
Als de ruitenwissers niet tegen de
voorruit aanliggen, kunnen ze klem
komen te zitten als de motorkap wordt
geopend. Er bestaa t een kans op
schade. Controleer alvorens de
motorkap te openen of de ruitenwis-
sers met de wisserbladen tegen de
voorruit aanliggen.
OPMERKING
Bij het sluiten moet de motorkap aan
beide zijden in het slot vallen. Wan-
neer extra druk wordt uitgeoefend op
de motorkap kan deze beschadigd
raken. Er bestaat een kans op
schade. Open de motorkap opnieuw
en laat hem goed dichtvallen. Oefen
geen extra druk uit op de motorkap.
Supra_OM_Europe_OM99T05E_1_190 3.book Page 306 Wednesday, March 6, 2019 3:49 PM

307
5
Handleiding Supra 5-1. MOBILITEIT
MOBILITEIT
1

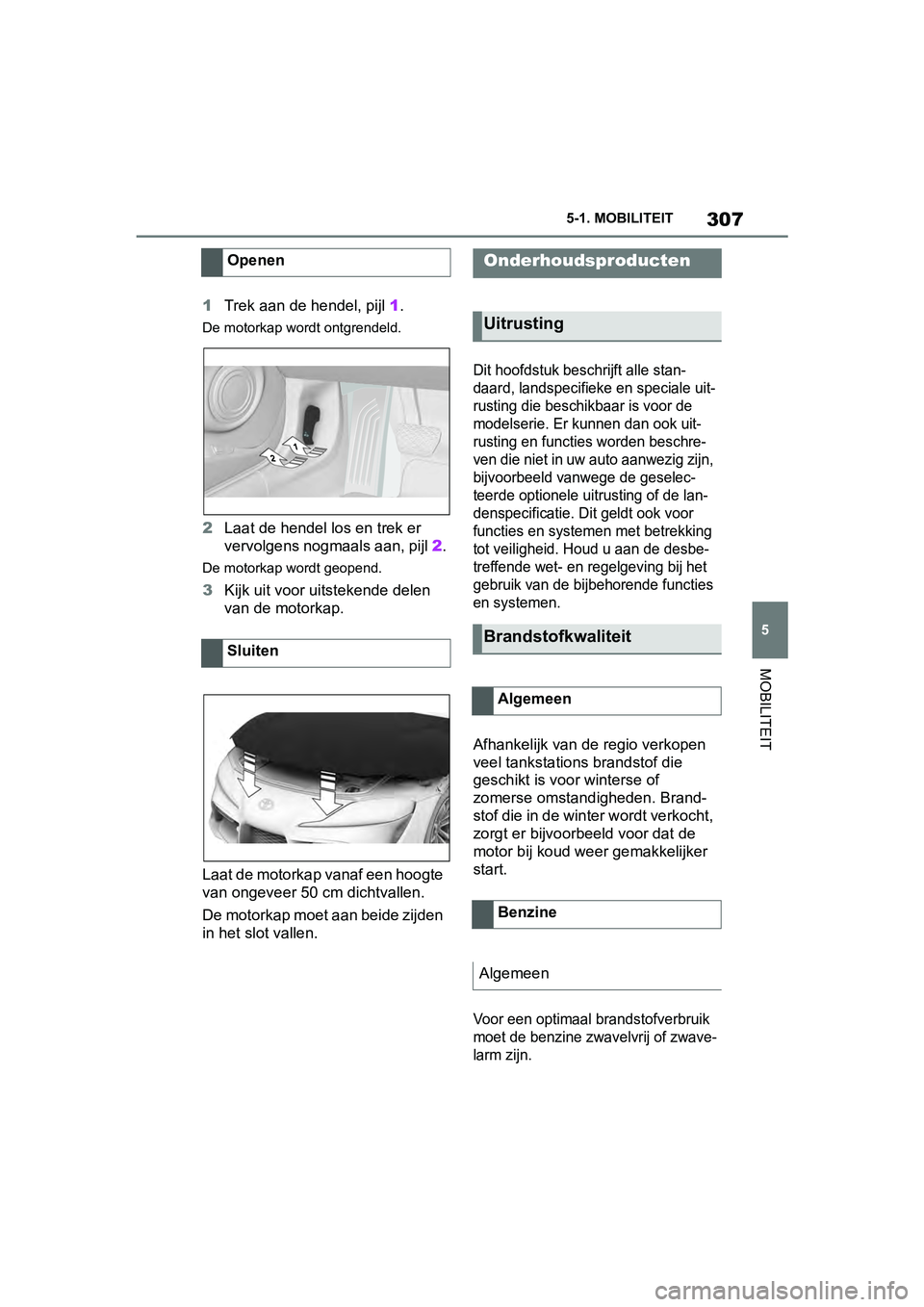

Trek aan de hendel, pijl 1.
De motorkap wordt ontgrendeld.
2 Laat de hendel los en trek er
vervolgens nogmaals aan, pijl 2.
De motorkap wordt geopend.
3 Kijk uit voor uitstekende delen
van de motorkap.
Laat de motorkap vanaf een hoogte
van ongeveer 50 c m dichtvallen.
De motorkap moet aan beide zijden
in het slot vallen.
Dit hoofdstuk beschrijft alle stan-
daard, landspecifieke en speciale uit-
rusting die beschikbaar is voor de
modelserie. Er kunnen dan ook uit-
rusting en functies worden beschre-
ven die niet in uw auto aanwezig zijn,
bijvoorbeeld vanwege de geselec-
teerde optionele uitrusting of de lan-
denspecificatie. Dit geldt ook voor
functies en systemen met betrekking
tot veiligheid. Houd u aan de desbe-
treffende wet- en regelgeving bij het
gebruik van de bijbehorende functies
en systemen.
Afhankelijk van de regio verkopen
veel tankstations brandstof die
geschikt is voor winterse of
zomerse omstandigheden. Brand-
stof die in de winter wordt verkocht,
zorgt er bijvoorbeeld voor dat de
motor bij koud weer gemakkelijker
start.
Voor een optimaal brandstofverbruik
moet de benzine zwavelvrij of zwave-
larm zijn.
Openen
SluitenOnderhoudsproducten
Uitrusting
Brandstofkwaliteit
Algemeen
Benzine
Algemeen
Supra_OM_Europe_OM99T05E_1_190 3.book Page 307 Wednesday, March 6, 2019 3:49 PM

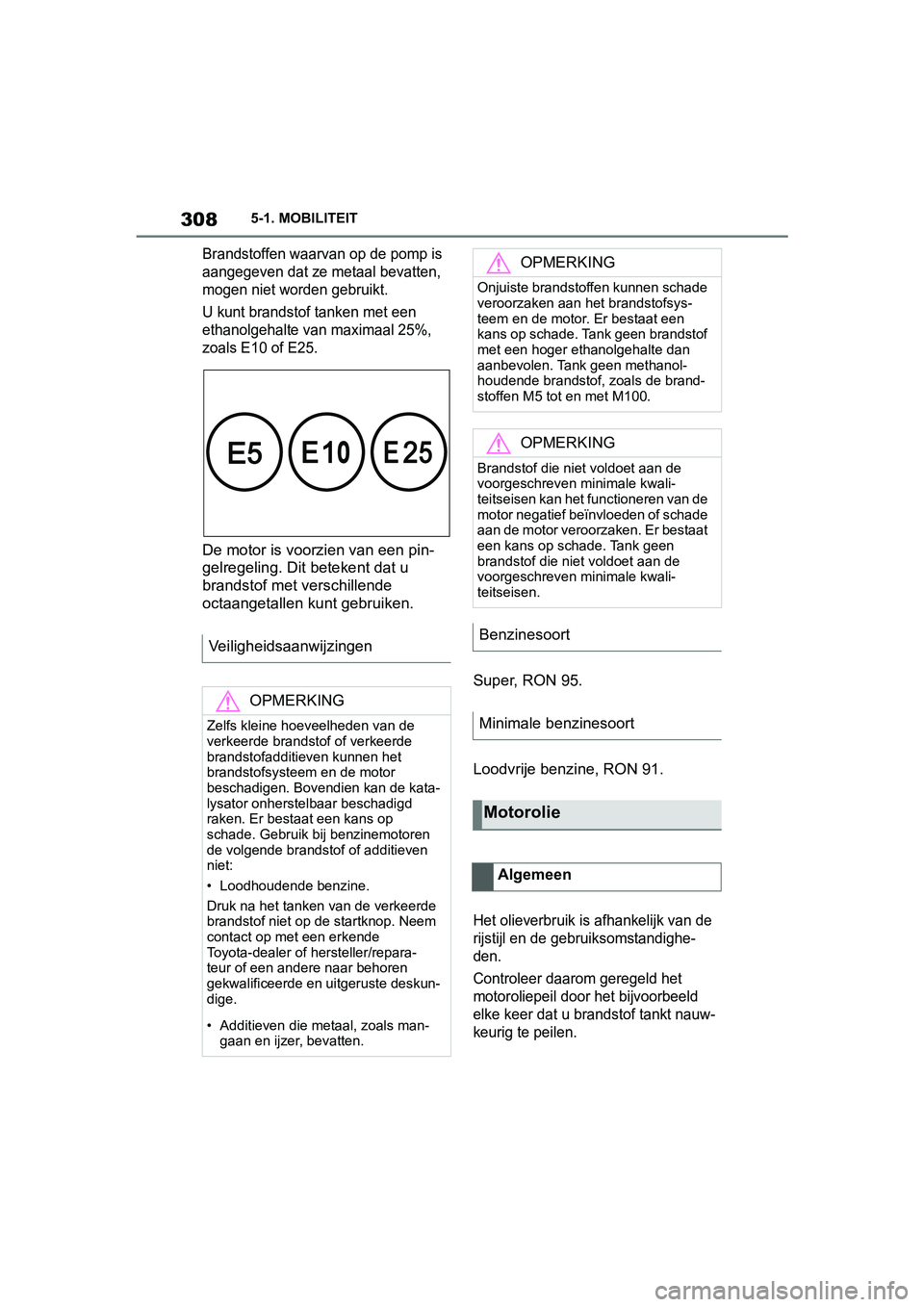

308
Handleiding Supra5-1. MOBILITEIT
Brandstoffen waarvan op de pomp is
aangegeven dat ze metaal bevatten,
mogen niet worden gebruikt.
U kunt brandstof tanken met een
ethanolgehalte van maximaal 25%,
zoals E10 of E25.
De motor is voor
zien van een pin-
gelregeling. Dit betekent dat u
brandstof me t verschillende
octaangetallen kunt gebruiken.
Super, RON 95.
Loodvrije benzine, RON 91.
Het olieverbruik is afhankelijk van de
rijstijl en de gebruiksomstandighe-
den.
Controleer daarom geregeld het
motoroliepeil door het bijvoorbeeld
elke keer dat u brandstof tankt nauw-
keurig te peilen.
Veiligheidsaanwijzingen
OPMERKING
Zelfs kleine hoeveelheden van de
verkeerde brandstof of verkeerde
brandstofadditieven kunnen het
brandstofsysteem en de motor
beschadigen. Bovendien kan de kata-
lysator onherstelbaar beschadigd
raken. Er bestaat een kans op
schade. Gebruik bi j benzinemotoren
de volgende brandstof of additieven
niet:
• Loodhoudende benzine.
Druk na het tanken van de verkeerde
brandstof niet op de startknop. Neem
contact op met een erkende
Toyota-dealer of hersteller/repara-
teur of een ande re naar behoren
gekwalificeerde en uitgeruste deskun-
dige.
• Additieven die metaal, zoals man- gaan en ijzer, bevatten.
OPMERKING
Onjuiste brandstoffen kunnen schade
veroorzaken aan het brandstofsys-
teem en de motor. Er bestaat een
kans op schade. Tank geen brandstof
met een hoger ethanolgehalte dan
aanbevolen. Tank geen methanol-
houdende brandstof, zoals de brand-
stoffen M5 tot en met M100.
OPMERKING
Brandstof die ni et voldoet aan de
voorgeschreven minimale kwali-
teitseisen kan het functioneren van de
motor negatief beïnvloeden of schade
aan de motor veroorzaken. Er bestaat
een kans op schade. Tank geen
brandstof die niet voldoet aan de
voorgeschreven minimale kwali-
teitseisen.
Benzinesoort
Minimale benzinesoort
Motorolie
Algemeen
Supra_OM_Europe_OM99T05E_1_190 3.book Page 308 Wednesday, March 6, 2019 3:49 PM

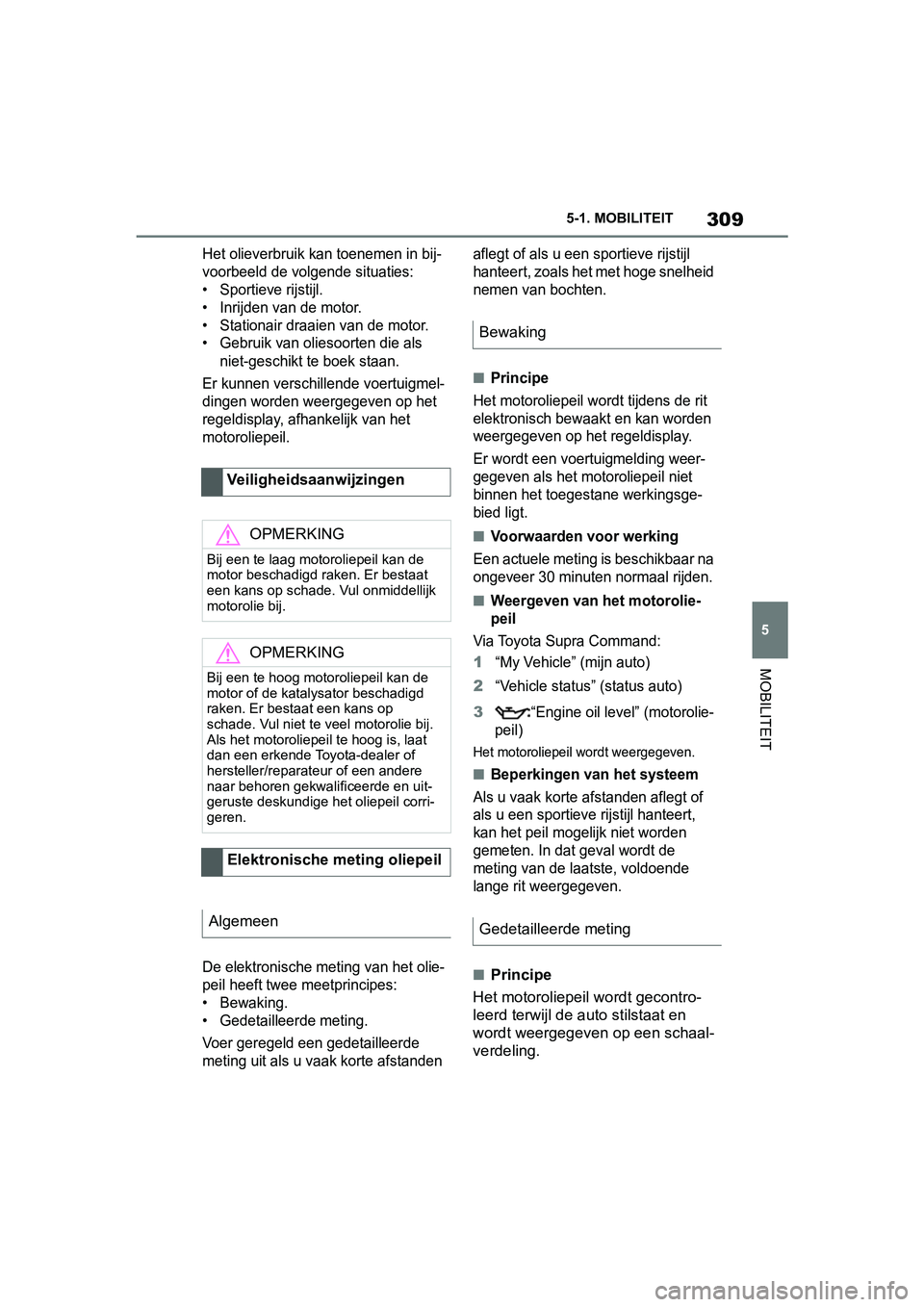

309
5
Handleiding Supra 5-1. MOBILITEIT
MOBILITEIT
Het olieverbruik kan toenemen in bij-
voorbeeld de volgende situaties:
• Sportieve rijstijl.
• Inrijden van de motor.
• Stationair draaien van de motor.
• Gebruik van oliesoorten die als
niet-geschikt te boek staan.
Er kunnen verschillende voertuigmel-
dingen worden weergegeven op het
regeldisplay, afhankelijk van het
motoroliepeil.
De elektronische meting van het olie-
peil heeft twee meetprincipes:
• Bewaking.
• Gedetailleerde meting.
Voer geregeld een gedetailleerde
meting uit als u vaak korte afstanden aflegt of als u een sportieve rijstijl
hanteert, zoals het met hoge snelheid
nemen van bochten.
■Principe
Het motoroliepeil wordt tijdens de rit
elektronisch bewaakt en kan worden
weergegeven op het regeldisplay.
Er wordt een voertuigmelding weer-
gegeven als het motoroliepeil niet
binnen het toegestane werkingsge-
bied ligt.
■Voorwaarden voor werking
Een actuele meting is beschikbaar na
ongeveer 30 minuten normaal rijden.
■Weergeven van het motorolie-
peil
Via Toyota Supra Command:
1“My Vehicle” (mijn auto)
2“Vehicle status” (status auto)
3“Engine oil level” (motorolie-
peil)
Het motoroliepeil wordt weergegeven.
■Beperkingen van het systeem
Als u vaak korte afstanden aflegt of
als u een sportieve rijstijl hanteert,
kan het peil mogelijk niet worden
gemeten. In dat geval wordt de
meting van de laatste, voldoende
lange rit weergegeven.
■Principe
Het motoroliepeil wordt gecontro-
leerd terwijl de a uto stilstaat en
wordt weergegeven op een schaal-
verdeling.
Veiligheidsaanwijzingen
OPMERKING
Bij een te laag motoroliepeil kan de
motor beschadigd raken. Er bestaat
een kans op schade. Vul onmiddellijk
motorolie bij.
OPMERKING
Bij een te hoog motoroliepeil kan de
motor of de katalysator beschadigd
raken. Er bestaa
t een kans op
schade. Vul niet te veel motorolie bij.
Als het motoroliepeil te hoog is, laat
dan een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en uit-
geruste deskundige het oliepeil corri-
geren.
Elektronische meting oliepeil
Algemeen
Bewaking
Gedetailleerde meting
Supra_OM_Europe_OM99T05E_1_190 3.book Page 309 Wednesday, March 6, 2019 3:49 PM

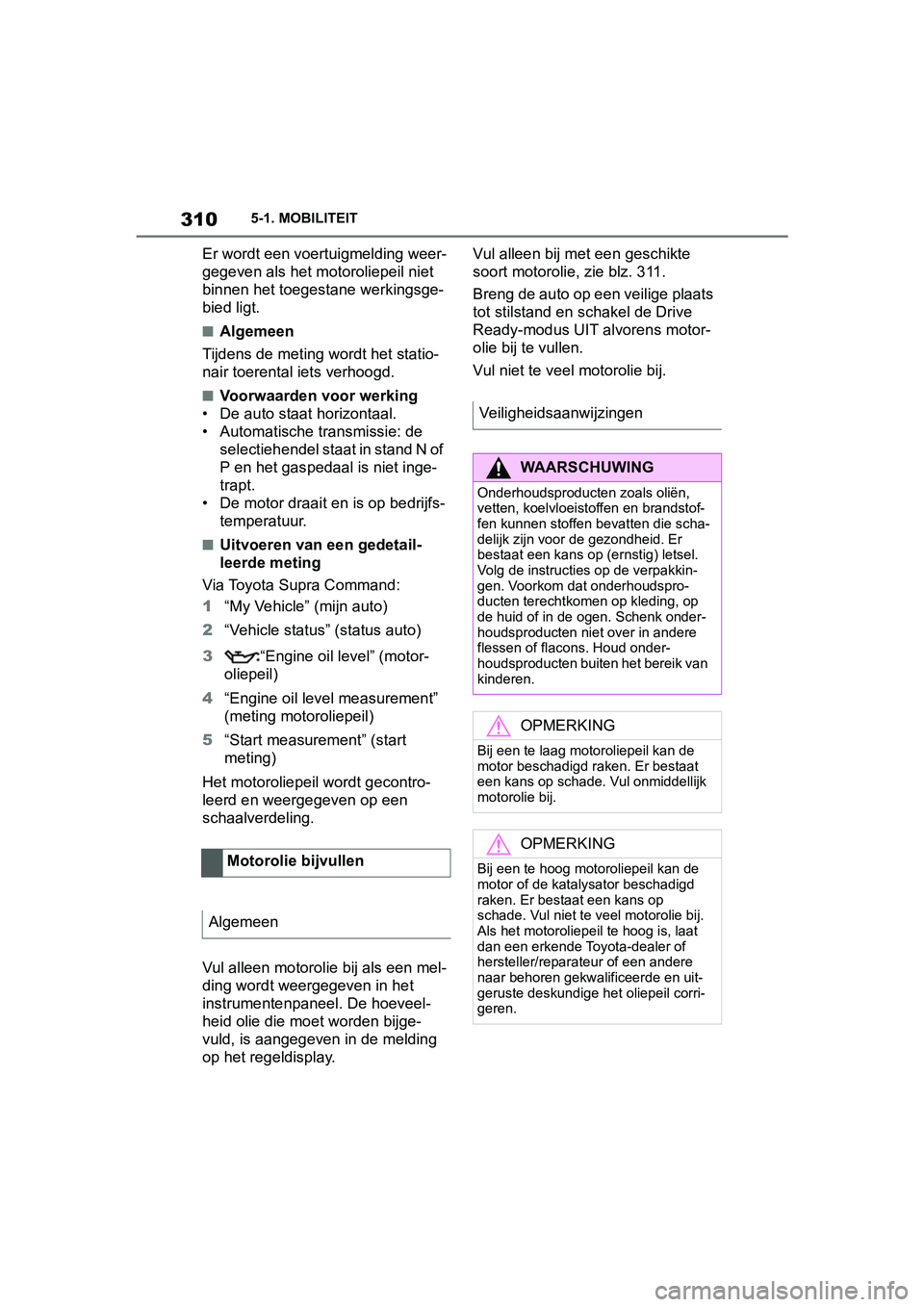

310
Handleiding Supra5-1. MOBILITEIT
Er wordt een voertuigmelding weer-
gegeven als het motoroliepeil niet
binnen het toegestane werkingsge-
bied ligt.
■Algemeen
Tijdens de meting wordt het statio-
nair toerental iets verhoogd.
■Voorwaarden voor werking
• De auto staat horizontaal.
• Automatische transmissie: de selectiehendel staat in stand N of
P en het gaspedaal is niet inge-
trapt.
• De motor draait en is op bedrijfs- temperatuur.
■Uitvoeren van een gedetail-
leerde meting
Via Toyota Supra Command:
1 “My Vehicle” (mijn auto)
2 “Vehicle status” (status auto)
3 “Engine oil level” (motor-
oliepeil)
4 “Engine oil level measurement”
(meting motoroliepeil)
5 “Start measurement” (start
meting)
Het motoroliepeil wordt gecontro-
leerd en weergegeven op een
schaalverdeling.
Vul alleen motorolie bij als een mel-
ding wordt weergegeven in het
instrumentenpaneel. De hoeveel-
heid olie die moet worden bijge-
vuld, is aangegeve n in de melding
op het regeldisplay. Vul alleen bij met een geschikte
soort motorolie, zie blz. 311.
Breng de auto op e
en veilige plaats
tot stilstand en schakel de Drive
Ready-modus UIT alvorens motor-
olie bij te vullen.
Vul niet te veel motorolie bij.
Motorolie bijvullen
Algemeen
Veiligheidsaanwijzingen
WAARSCHUWING
Onderhoudsproducten zoals oliën,
vetten, koelvloeistoffen en brandstof-
fen kunnen stoffen bevatten die scha-
delijk zijn voor de gezondheid. Er
bestaat een kans op (ernstig) letsel.
Volg de instructies op de verpakkin-
gen. Voorkom dat onderhoudspro-
ducten terechtkomen op kleding, op
de huid of in de ogen. Schenk onder-
houdsproducten niet over in andere
flessen of flacons. Houd onder-
houdsproducten buiten het bereik van
kinderen.
OPMERKING
Bij een te laag motoroliepeil kan de
motor beschadigd raken. Er bestaat
een kans op schade. Vul onmiddellijk
motorolie bij.
OPMERKING
Bij een te hoog motoroliepeil kan de
motor of de katalysator beschadigd
raken. Er bestaat een kans op
schade. Vul niet te veel motorolie bij.
Als het motoroliepeil te hoog is, laat
dan een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwa lificeerde en uit-
geruste deskundige het oliepeil corri-
geren.
Supra_OM_Europe_OM99T05E_1_190 3.book Page 310 Wednesday, March 6, 2019 3:49 PM
