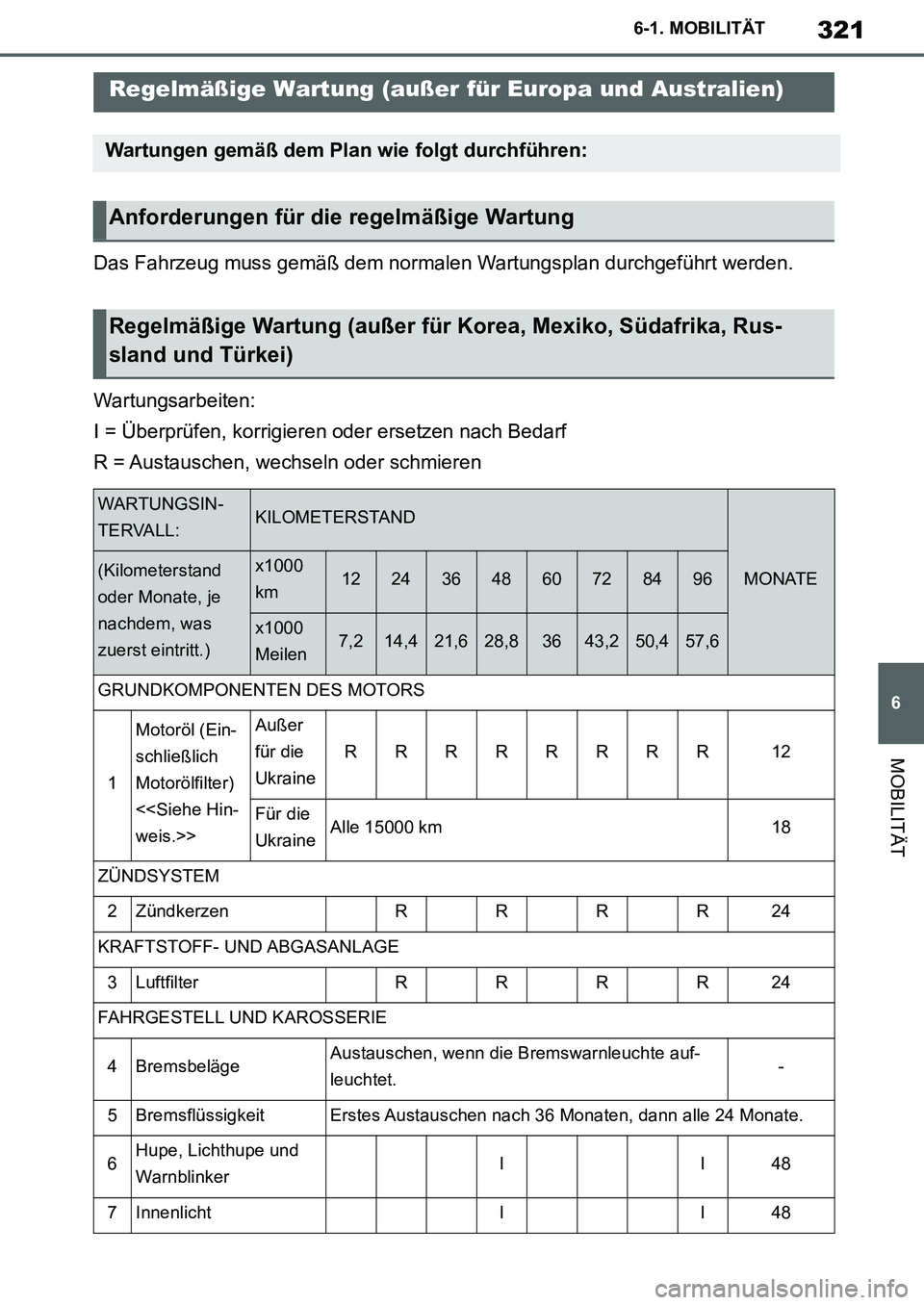

TOYOTA SUPRA 2020 Betriebsanleitungen (in German)

321
6
Supra Owner's Manual_EM
6-1. MOBILITÄT
MOBILITÄT
Das Fahrzeug muss gemäß dem normalen Wartungsplan durchgeführt werden.
Wartungsarbeiten:
I = Überprüfen, korrigieren oder ersetzen nach Bedarf
R = Austauschen, wechseln oder schmieren
Regelmäßige Wartung (außer für Europa und Australien)
Wartungen gemäß dem Plan wie folgt durchführen:
Anforderungen für die regelmäßige Wartung
Regelmäßige Wartung (außer für Korea, Mexiko, Südafrika, Rus-
sland und Türkei)
WARTUNGSIN-
TERVALL:KILOMETERSTAND
MONATE(Kilometerstand
oder Monate, je
nachdem, was
zuerst eintritt.)x1000
km1224364860728496
x1000
Meilen7,214,421,628,83643,250,457,6
GRUNDKOMPONENTEN DES MOTORS
1
Motoröl (Ein-
schließlich
Motorölfilter)
< weis.>>Außer
für die
Ukraine
RRRRRRRR12
Für die
UkraineAlle 15000 km18
ZÜNDSYSTEM
2ZündkerzenRRRR24
KRAFTSTOFF- UND ABGASANLAGE
3LuftfilterRRRR24
FAHRGESTELL UND KAROSSERIE
4BremsbelägeAustauschen, wenn die Bremswarnleuchte auf-
leuchtet.-
5BremsflüssigkeitErstes Austauschen nach 36 Monaten, dann alle 24 Monate.
6Hupe, Lichthupe und
WarnblinkerII48
7InnenlichtII48
Supra_OM_German_OM99V76M.book 321 ページ ２０１９年８月２８日　水曜日　午後４時１４分

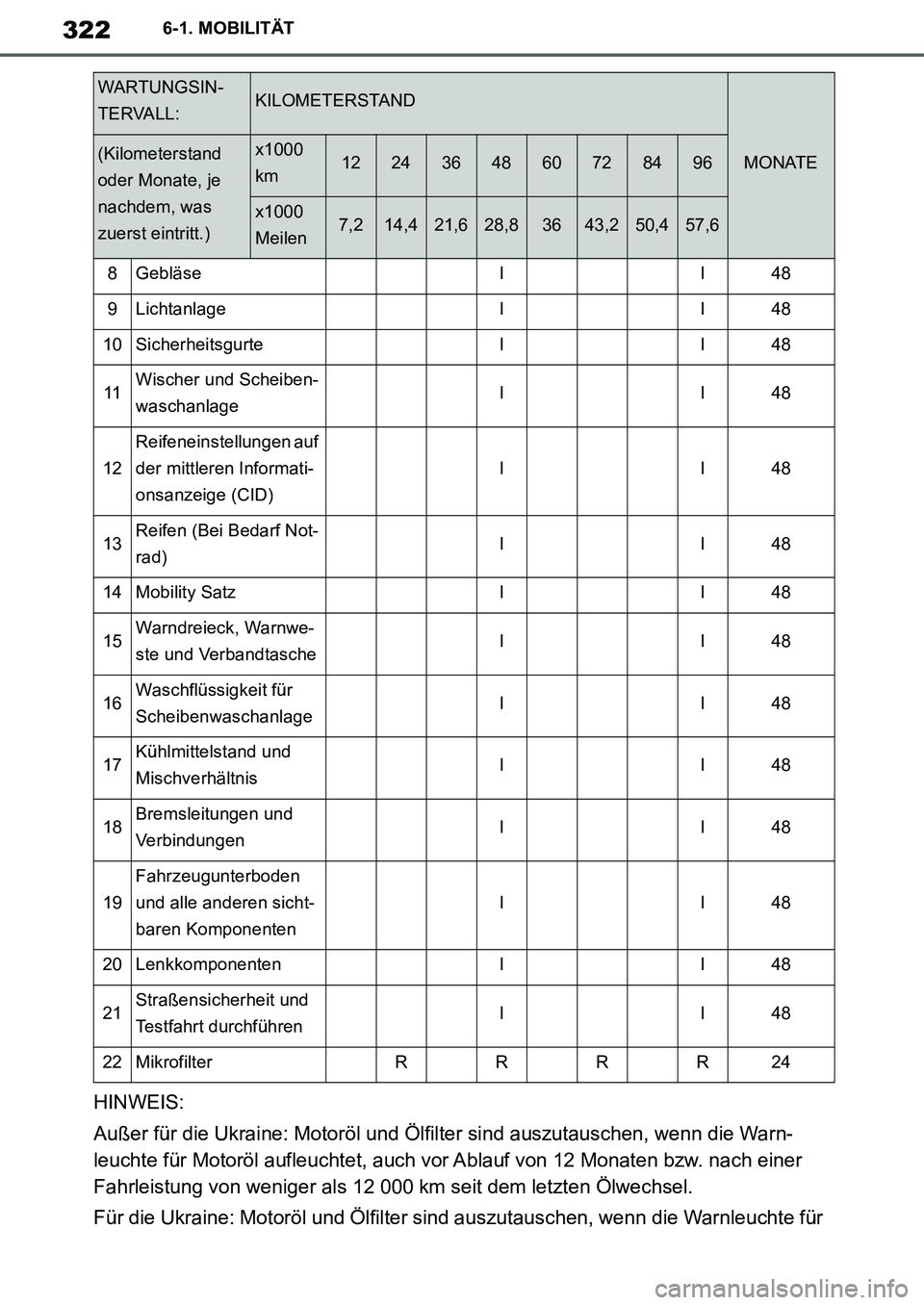

322
Supra Owner's Manual_EM
6-1. MOBILITÄT
HINWEIS:
Außer für die Ukraine: Motoröl und Ölfilter sind auszutauschen, wenn die Warn-
leuchte für Motoröl aufleuchtet, auch vor Ablauf von 12 Monaten bzw. nach einer
Fahrleistung von weniger als 12 000 km seit dem letzten Ölwechsel.
Für die Ukraine: Motoröl und Ölfilter sind auszutauschen, wenn die Warnleuchte für
8GebläseII48
9LichtanlageII48
10SicherheitsgurteII48
11Wischer und Scheiben-
waschanlageII48
12
Reifeneinstellungen auf
der mittleren Informati-
onsanzeige (CID)
II48
13Reifen (Bei Bedarf Not-
rad)II48
14Mobility SatzII48
15Warndreieck, Warnwe-
ste und VerbandtascheII48
16Waschflüssigkeit für
ScheibenwaschanlageII48
17Kühlmittelstand und
MischverhältnisII48
18Bremsleitungen und
VerbindungenII48
19
Fahrzeugunterboden
und alle anderen sicht-
baren Komponenten
II48
20LenkkomponentenII48
21Straßensicherheit und
Testfahrt durchführenII48
22MikrofilterRRRR24
WARTUNGSIN-
TERVALL:KILOMETERSTAND
MONATE(Kilometerstand
oder Monate, je
nachdem, was
zuerst eintritt.)x1000
km1224364860728496
x1000
Meilen7,214,421,628,83643,250,457,6
Supra_OM_German_OM99V76M.book 322 ページ ２０１９年８月２８日　水曜日　午後４時１４分

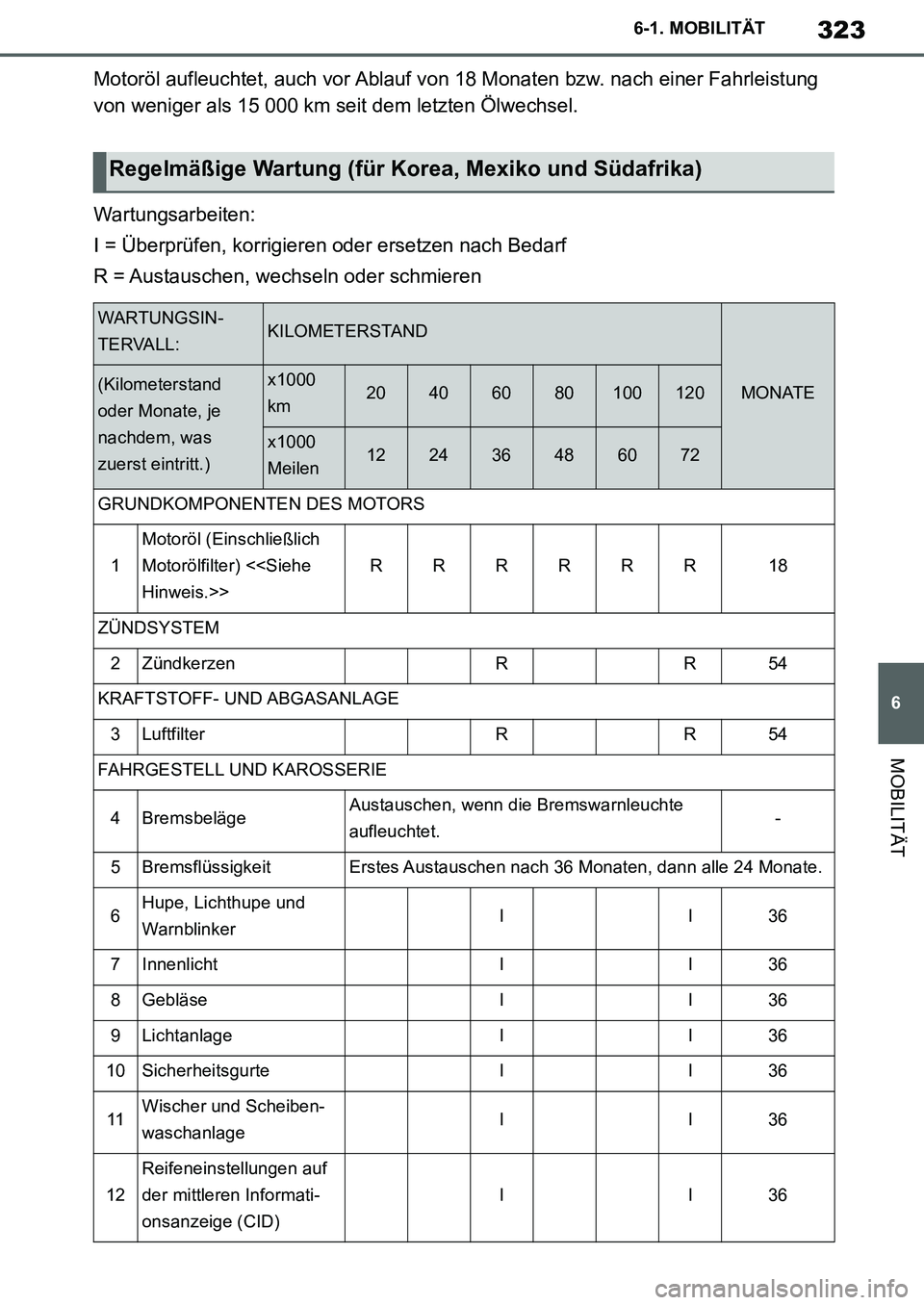

323
6
Supra Owner's Manual_EM
6-1. MOBILITÄT
MOBILITÄT
Motoröl aufleuchtet, auch vor Ablauf von 18 Monaten bzw. nach einer Fahrleistung
von weniger als 15 000 km seit dem letzten Ölwechsel.
Wartungsarbeiten:
I = Überprüfen, korrigieren oder ersetzen nach Bedarf
R = Austauschen, wechseln oder schmieren
Regelmäßige Wartung (für Korea, Mexiko und Südafrika)
WARTUNGSIN-
TERVALL:KILOMETERSTAND
MONATE(Kilometerstand
oder Monate, je
nachdem, was
zuerst eintritt.)x1000
km20406080100120
x1000
Meilen122436486072
GRUNDKOMPONENTEN DES MOTORS
1
Motoröl (Einschließlich
Motorölfilter) < Hinweis.>>
RRRRRR18
ZÜNDSYSTEM
2ZündkerzenRR54
KRAFTSTOFF- UND ABGASANLAGE
3LuftfilterRR54
FAHRGESTELL UND KAROSSERIE
4BremsbelägeAustauschen, wenn die Bremswarnleuchte
aufleuchtet.-
5BremsflüssigkeitErstes Austauschen nach 36 Monaten, dann alle 24 Monate.
6Hupe, Lichthupe und
WarnblinkerII36
7InnenlichtII36
8GebläseII36
9LichtanlageII36
10SicherheitsgurteII36
11Wischer und Scheiben-
waschanlageII36
12
Reifeneinstellungen auf
der mittleren Informati-
onsanzeige (CID)
II36
Supra_OM_German_OM99V76M.book 323 ページ ２０１９年８月２８日　水曜日　午後４時１４分

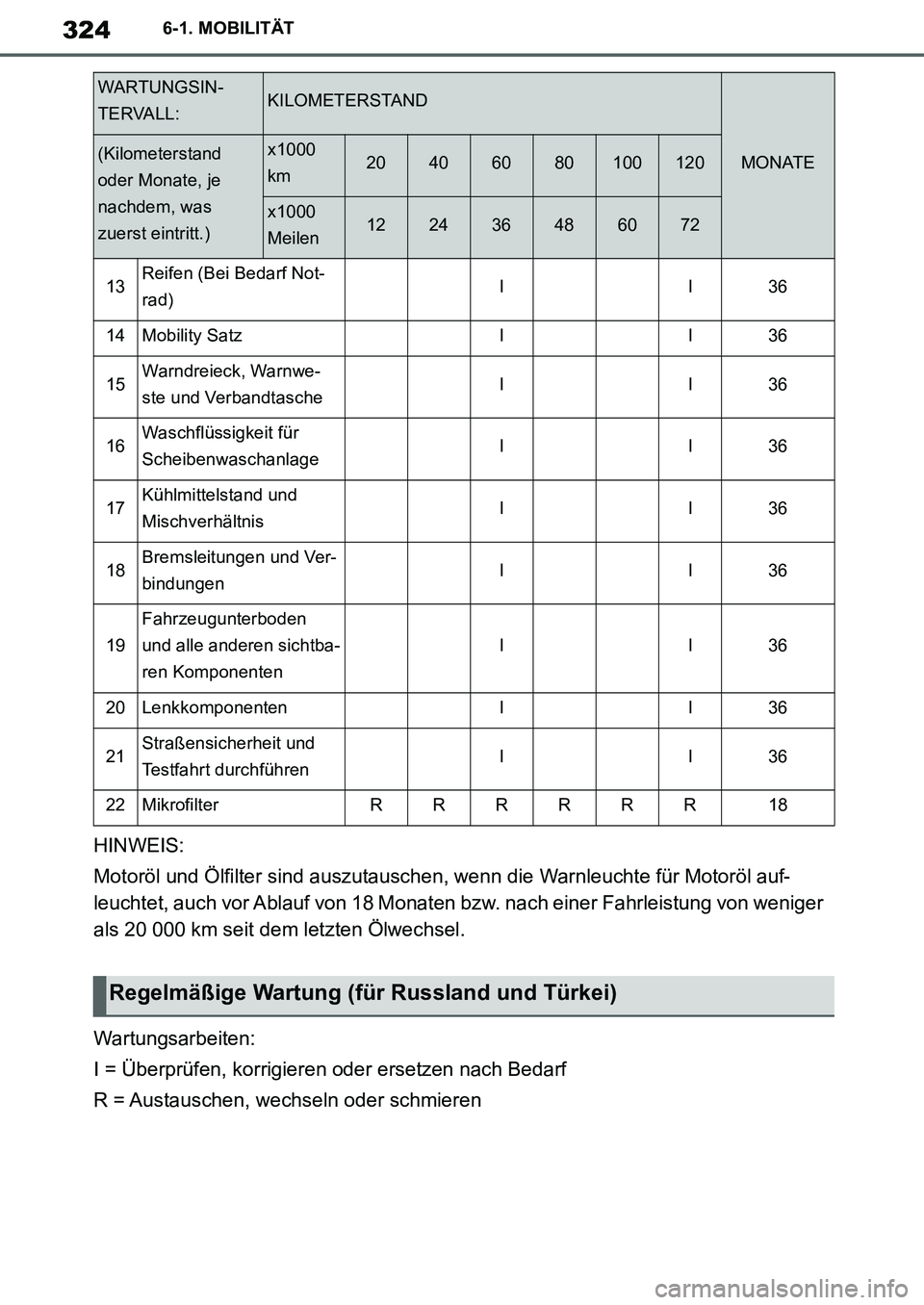

324
Supra Owner's Manual_EM
6-1. MOBILITÄT
HINWEIS:
Motoröl und Ölfilter sind auszutauschen, wenn die Warnleuchte für Motoröl auf-
leuchtet, auch vor Ablauf von 18 Monaten bzw. nach einer Fahrleistung von weniger
als 20 000 km seit dem letzten Ölwechsel.
Wartungsarbeiten:
I = Überprüfen, korrigieren oder ersetzen nach Bedarf
R = Austauschen, wechseln oder schmieren
13Reifen (Bei Bedarf Not-
rad)II36
14Mobility SatzII36
15Warndreieck, Warnwe-
ste und VerbandtascheII36
16Waschflüssigkeit für
ScheibenwaschanlageII36
17Kühlmittelstand und
MischverhältnisII36
18Bremsleitungen und Ver-
bindungenII36
19
Fahrzeugunterboden
und alle anderen sichtba-
ren Komponenten
II36
20LenkkomponentenII36
21Straßensicherheit und
Testfahrt durchführenII36
22MikrofilterRRRRRR18
WARTUNGSIN-
TERVALL:KILOMETERSTAND
MONATE(Kilometerstand
oder Monate, je
nachdem, was
zuerst eintritt.)x1000
km20406080100120
x1000
Meilen122436486072
Regelmäßige Wartung (für Russland und Türkei)
Supra_OM_German_OM99V76M.book 324 ページ ２０１９年８月２８日　水曜日　午後４時１４分

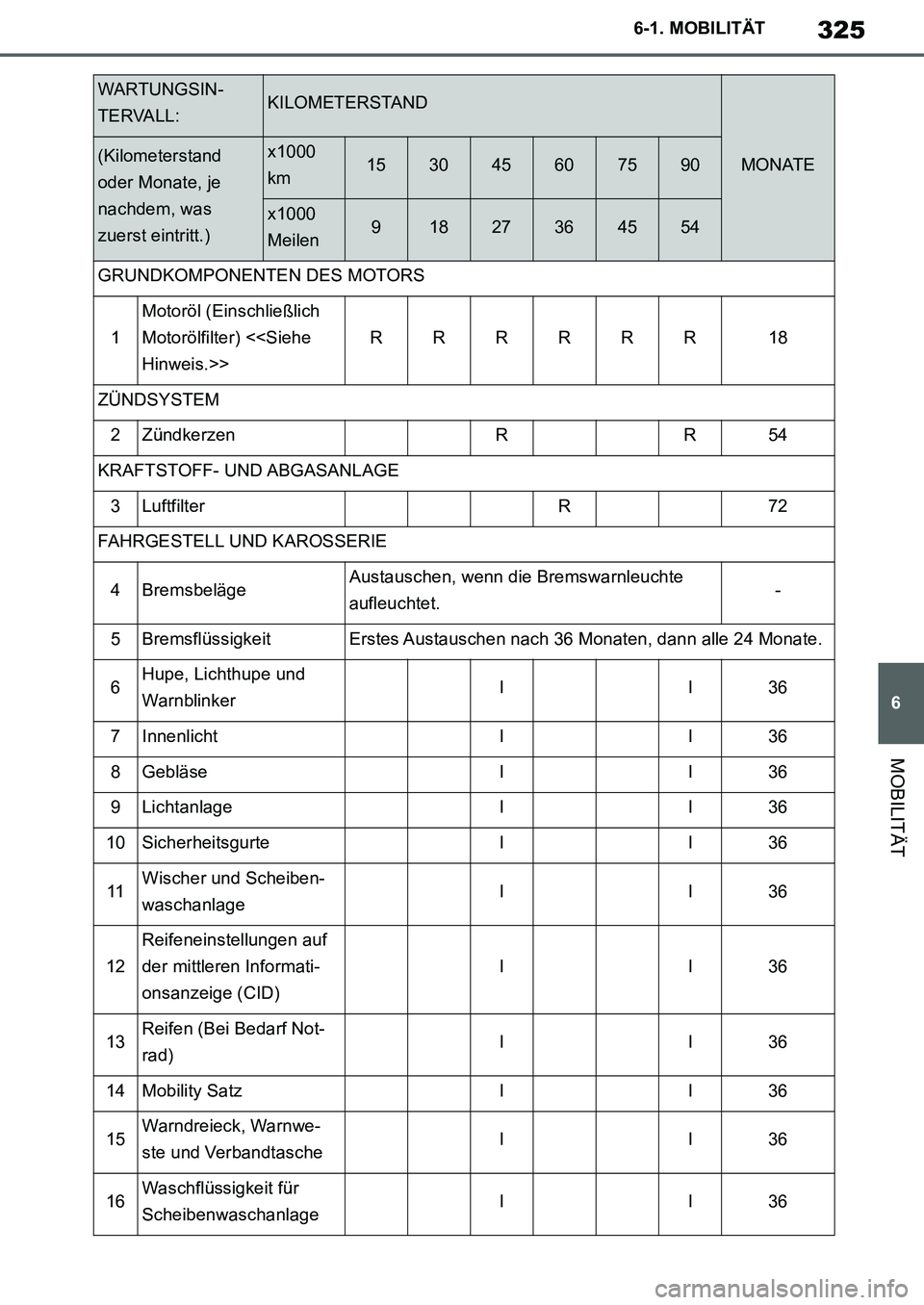

325
6
Supra Owner's Manual_EM
6-1. MOBILITÄT
MOBILITÄT
WARTUNGSIN-
TERVALL:KILOMETERSTAND
MONATE(Kilometerstand
oder Monate, je
nachdem, was
zuerst eintritt.)x1000
km153045607590
x1000
Meilen91827364554
GRUNDKOMPONENTEN DES MOTORS
1
Motoröl (Einschließlich
Motorölfilter) < Hinweis.>>
RRRRRR18
ZÜNDSYSTEM
2ZündkerzenRR54
KRAFTSTOFF- UND ABGASANLAGE
3LuftfilterR72
FAHRGESTELL UND KAROSSERIE
4BremsbelägeAustauschen, wenn die Bremswarnleuchte
aufleuchtet.-
5BremsflüssigkeitErstes Austauschen nach 36 Monaten, dann alle 24 Monate.
6Hupe, Lichthupe und
WarnblinkerII36
7InnenlichtII36
8GebläseII36
9LichtanlageII36
10SicherheitsgurteII36
11Wischer und Scheiben-
waschanlageII36
12
Reifeneinstellungen auf
der mittleren Informati-
onsanzeige (CID)
II36
13Reifen (Bei Bedarf Not-
rad)II36
14Mobility SatzII36
15Warndreieck, Warnwe-
ste und VerbandtascheII36
16Waschflüssigkeit für
ScheibenwaschanlageII36
Supra_OM_German_OM99V76M.book 325 ページ ２０１９年８月２８日　水曜日　午後４時１４分

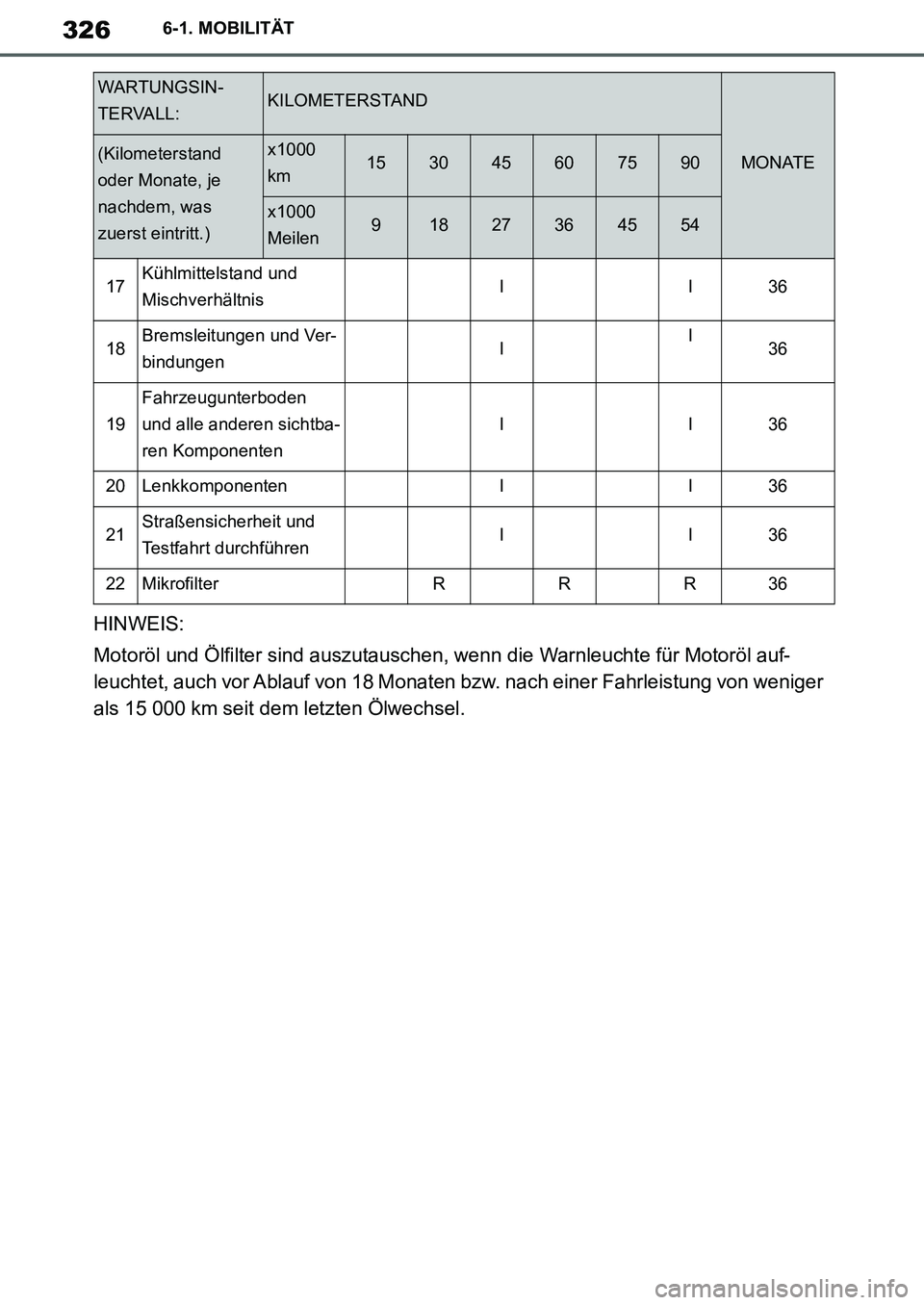

326
Supra Owner's Manual_EM
6-1. MOBILITÄT
HINWEIS:
Motoröl und Ölfilter sind auszutauschen, wenn die Warnleuchte für Motoröl auf-
leuchtet, auch vor Ablauf von 18 Monaten bzw. nach einer Fahrleistung von weniger
als 15 000 km seit dem letzten Ölwechsel.
17Kühlmittelstand und
MischverhältnisII36
18Bremsleitungen und Ver-
bindungenII36
19
Fahrzeugunterboden
und alle anderen sichtba-
ren Komponenten
II36
20LenkkomponentenII36
21Straßensicherheit und
Testfahrt durchführenII36
22MikrofilterRRR36
WARTUNGSIN-
TERVALL:KILOMETERSTAND
MONATE(Kilometerstand
oder Monate, je
nachdem, was
zuerst eintritt.)x1000
km153045607590
x1000
Meilen91827364554
Supra_OM_German_OM99V76M.book 326 ページ ２０１９年８月２８日　水曜日　午後４時１４分

327
6
Supra Owner's Manual_EM
6-1. MOBILITÄT
MOBILITÄT
In diesem Kapitel sind alle Serien-,
Länder- und Sonderausstattungen
beschrieben, die in der Modellreihe
angeboten werden. Es werden daher
auch Ausstattungen und Funktionen
beschrieben, die in einem Fahrzeug z.
B. aufgrund der gewählten Sonderaus-
stattung oder der Ländervariante nicht
verfügbar sind. Das gilt auch für sicher-
heitsrelevante Funktionen und
Systeme. Bei Verwendung der entspre-
chenden Funktionen und Systeme sind
die jeweils geltenden Gesetze und
Bestimmungen zu beachten.
Das Bordwerkzeug befindet sich unter
einer Abdeckung rechts im Gepäck-
raum.
Die Abdeckung der rechten Seitenver-
kleidung entriegeln, Pfeil 1und aufklap-
pen, Pfeil 2.1Zum Wechseln die Wischer in
Abklappstellung, siehe Seite 146,
bringen.
2Wischer vollständig von der Front-
scheibe abheben.
Auswechseln von Teilen
Fahrzeugausstattung
Bordwerkzeug
Wischerblätter
Sicherheitshinweise
HINWEIS
Wenn der Wischer ohne montiertes
Wischerblatt auf die Scheibe fällt, kann die
Scheibe beschädigt werden. Es besteht
die Gefahr von Sachschäden. Den
Wischer beim Wechseln des Wischerblat-
tes festhalten. Den Wischer weder anklap-
pen noch einschalten, solange kein
Wischerblatt montiert ist.
HINWEIS
Abgeklappte Wischer können beim Öffnen
der Motorhaube eingeklemmt werden. Es
besteht die Gefahr von Sachschäden. Vor
dem Öffnen der Motorhaube darauf ach-
ten, dass die Wischer mit montierten
Wischerblättern auf der Frontscheibe auf-
liegen.
Vordere Wischerblätter wech-
seln
Supra_OM_German_OM99V76M.book 327 ページ ２０１９年８月２８日　水曜日　午後４時１４分

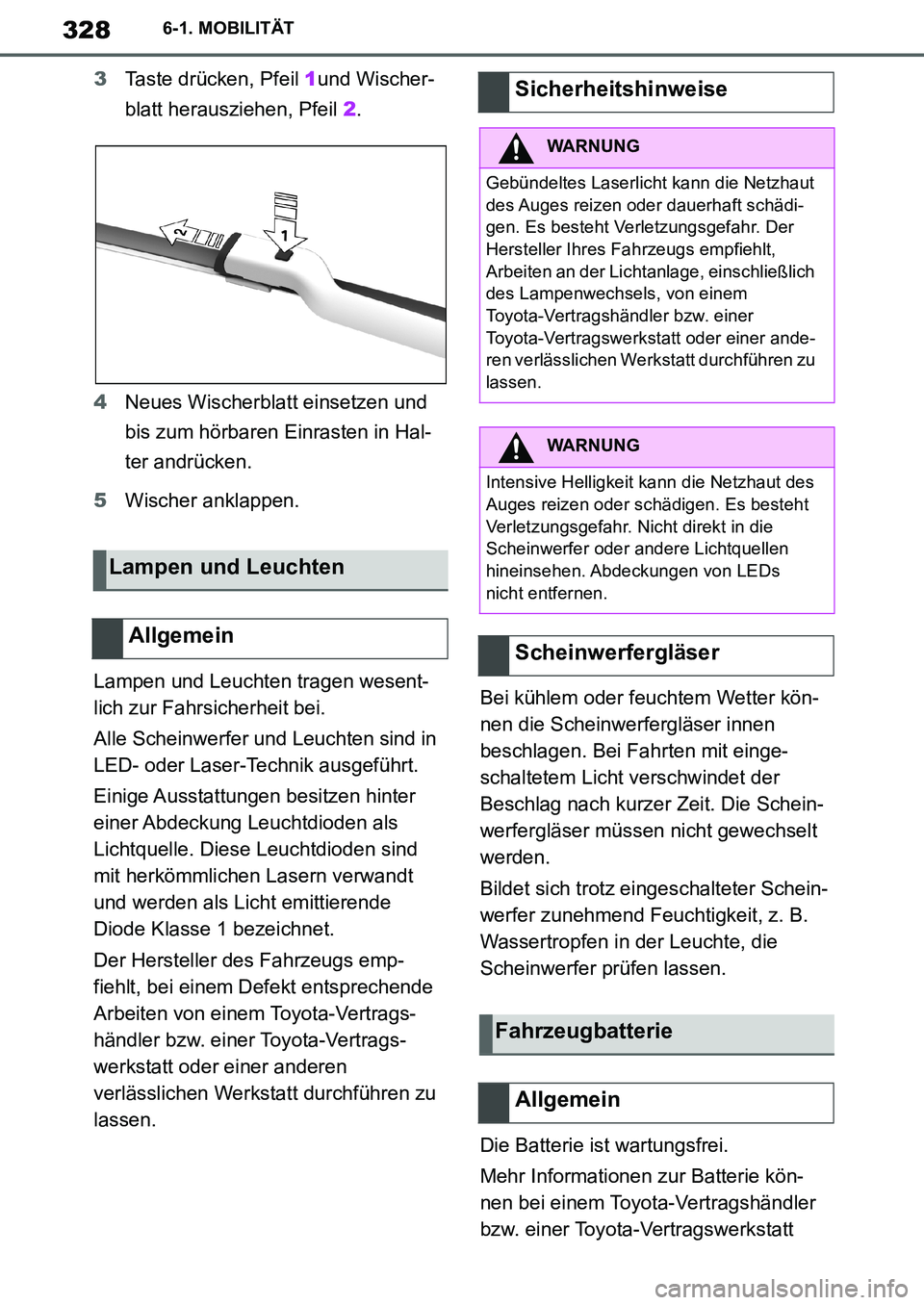

328
Supra Owner's Manual_EM
6-1. MOBILITÄT
3Taste drücken, Pfeil 1und Wischer-
blatt herausziehen, Pfeil 2.
4Neues Wischerblatt einsetzen und
bis zum hörbaren Einrasten in Hal-
ter andrücken.
5Wischer anklappen.
Lampen und Leuchten tragen wesent-
lich zur Fahrsicherheit bei.
Alle Scheinwerfer und Leuchten sind in
LED- oder Laser-Technik ausgeführt.
Einige Ausstattungen besitzen hinter
einer Abdeckung Leuchtdioden als
Lichtquelle. Diese Leuchtdioden sind
mit herkömmlichen Lasern verwandt
und werden als Licht emittierende
Diode Klasse 1 bezeichnet.
Der Hersteller des Fahrzeugs emp-
fiehlt, bei einem Defekt entsprechende
Arbeiten von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
verlässlichen Werkstatt durchführen zu
lassen.Bei kühlem oder feuchtem Wetter kön-
nen die Scheinwerfergläser innen
beschlagen. Bei Fahrten mit einge-
schaltetem Licht verschwindet der
Beschlag nach kurzer Zeit. Die Schein-
werfergläser müssen nicht gewechselt
werden.
Bildet sich trotz eingeschalteter Schein-
werfer zunehmend Feuchtigkeit, z. B.
Wassertropfen in der Leuchte, die
Scheinwerfer prüfen lassen.
Die Batterie ist wartungsfrei.
Mehr Informationen zur Batterie kön-
nen bei einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt
Lampen und Leuchten
Allgemein
Sicherheitshinweise
WARNUNG
Gebündeltes Laserlicht kann die Netzhaut
des Auges reizen oder dauerhaft schädi-
gen. Es besteht Verletzungsgefahr. Der
Hersteller Ihres Fahrzeugs empfiehlt,
Arbeiten an der Lichtanlage, einschließlich
des Lampenwechsels, von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt durchführen zu
lassen.
WARNUNG
Intensive Helligkeit kann die Netzhaut des
Auges reizen oder schädigen. Es besteht
Verletzungsgefahr. Nicht direkt in die
Scheinwerfer oder andere Lichtquellen
hineinsehen. Abdeckungen von LEDs
nicht entfernen.
Scheinwerfergläser
Fahrzeugbatterie
Allgemein
Supra_OM_German_OM99V76M.book 328 ページ ２０１９年８月２８日　水曜日　午後４時１４分

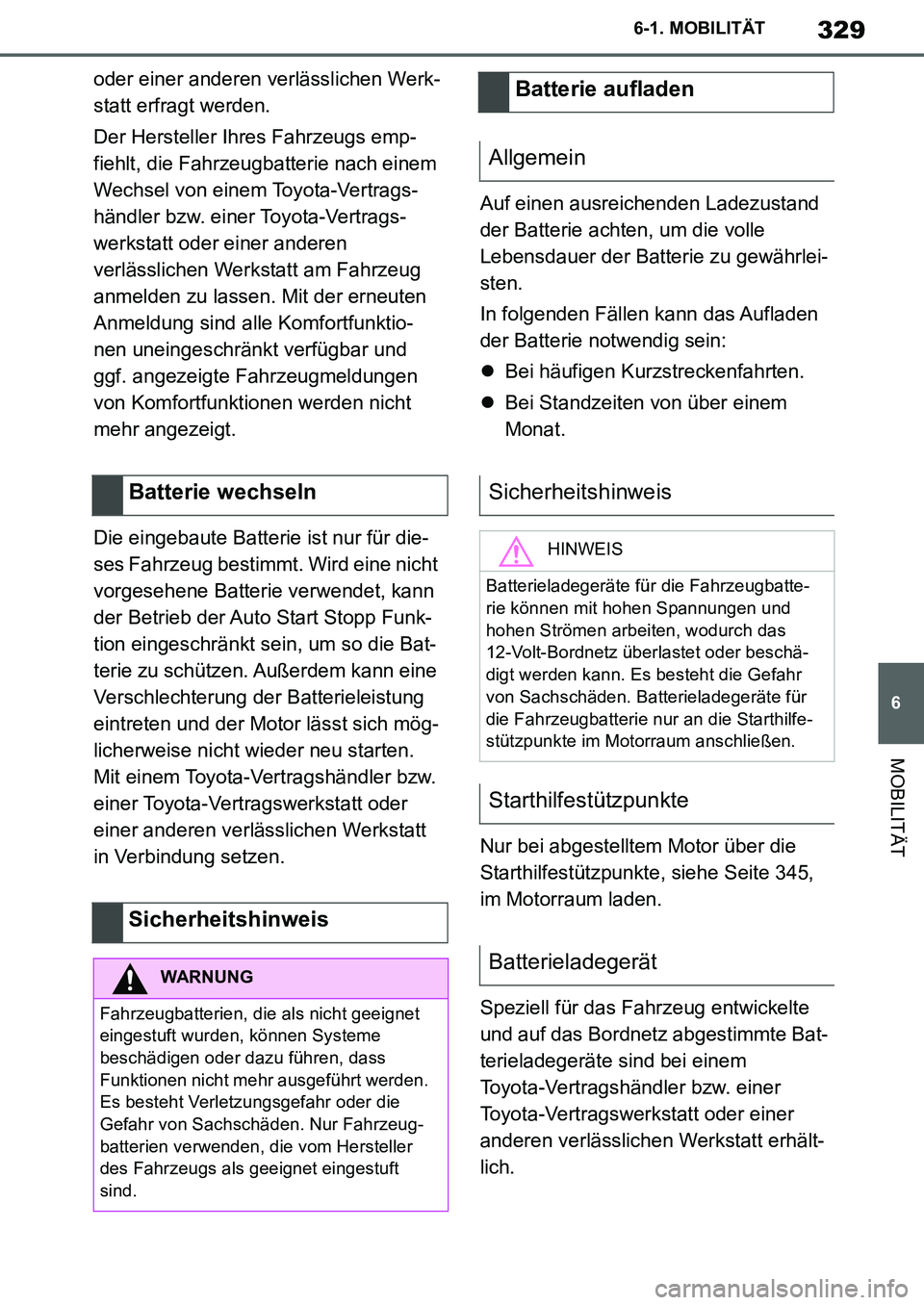

329
6
Supra Owner's Manual_EM
6-1. MOBILITÄT
MOBILITÄT
oder einer anderen verlässlichen Werk-
statt erfragt werden.
Der Hersteller Ihres Fahrzeugs emp-
fiehlt, die Fahrzeugbatterie nach einem
Wechsel von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
verlässlichen Werkstatt am Fahrzeug
anmelden zu lassen. Mit der erneuten
Anmeldung sind alle Komfortfunktio-
nen uneingeschränkt verfügbar und
ggf. angezeigte Fahrzeugmeldungen
von Komfortfunktionen werden nicht
mehr angezeigt.
Die eingebaute Batterie ist nur für die-
ses Fahrzeug bestimmt. Wird eine nicht
vorgesehene Batterie verwendet, kann
der Betrieb der Auto Start Stopp Funk-
tion eingeschränkt sein, um so die Bat-
terie zu schützen. Außerdem kann eine
Verschlechterung der Batterieleistung
eintreten und der Motor lässt sich mög-
licherweise nicht wieder neu starten.
Mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt
in Verbindung setzen.Auf einen ausreichenden Ladezustand
der Batterie achten, um die volle
Lebensdauer der Batterie zu gewährlei-
sten.
In folgenden Fällen kann das Aufladen
der Batterie notwendig sein:
Bei häufigen Kurzstreckenfahrten.
Bei Standzeiten von über einem
Monat.
Nur bei abgestelltem Motor über die
Starthilfestützpunkte, siehe Seite 345,
im Motorraum laden.
Speziell für das Fahrzeug entwickelte
und auf das Bordnetz abgestimmte Bat-
terieladegeräte sind bei einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt erhält-
lich.
Batterie wechseln
Sicherheitshinweis
WARNUNG
Fahrzeugbatterien, die als nicht geeignet
eingestuft wurden, können Systeme
beschädigen oder dazu führen, dass
Funktionen nicht mehr ausgeführt werden.
Es besteht Verletzungsgefahr oder die
Gefahr von Sachschäden. Nur Fahrzeug-
batterien verwenden, die vom Hersteller
des Fahrzeugs als geeignet eingestuft
sind.
Batterie aufladen
Allgemein
Sicherheitshinweis
HINWEIS
Batterieladegeräte für die Fahrzeugbatte-
rie können mit hohen Spannungen und
hohen Strömen arbeiten, wodurch das
12-Volt-Bordnetz überlastet oder beschä-
digt werden kann. Es besteht die Gefahr
von Sachschäden. Batterieladegeräte für
die Fahrzeugbatterie nur an die Starthilfe-
stützpunkte im Motorraum anschließen.
Starthilfestützpunkte
Batterieladegerät
Supra_OM_German_OM99V76M.book 329 ページ ２０１９年８月２８日　水曜日　午後４時１４分

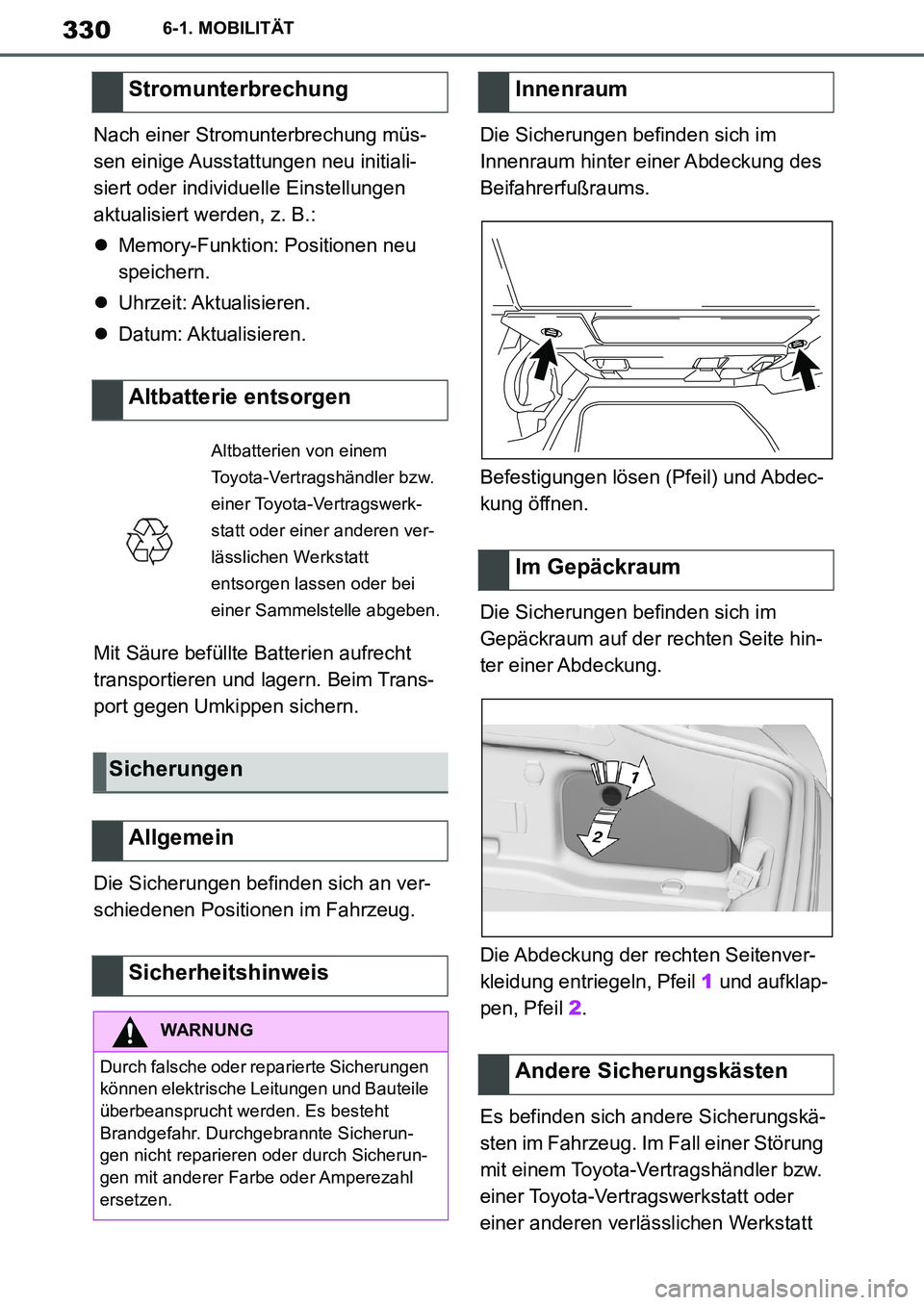

330
Supra Owner's Manual_EM
6-1. MOBILITÄT
Nach einer Stromunterbrechung müs-
sen einige Ausstattungen neu initiali-
siert oder individuelle Einstellungen
aktualisiert werden, z. B.:
Memory-Funktion: Positionen neu
speichern.
Uhrzeit: Aktualisieren.
Datum: Aktualisieren.
Mit Säure befüllte Batterien aufrecht
transportieren und lagern. Beim Trans-
port gegen Umkippen sichern.
Die Sicherungen befinden sich an ver-
schiedenen Positionen im Fahrzeug.Die Sicherungen befinden sich im
Innenraum hinter einer Abdeckung des
Beifahrerfußraums.
Befestigungen lösen (Pfeil) und Abdec-
kung öffnen.
Die Sicherungen befinden sich im
Gepäckraum auf der rechten Seite hin-
ter einer Abdeckung.
Die Abdeckung der rechten Seitenver-
kleidung entriegeln, Pfeil 1 und aufklap-
pen, Pfeil 2.
Es befinden sich andere Sicherungskä-
sten im Fahrzeug. Im Fall einer Störung
mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt
Stromunterbrechung
Altbatterie entsorgen
Altbatterien von einem
Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerk-
statt oder einer anderen ver-
lässlichen Werkstatt
entsorgen lassen oder bei
einer Sammelstelle abgeben.
Sicherungen
Allgemein
Sicherheitshinweis
WARNUNG
Durch falsche oder reparierte Sicherungen
können elektrische Leitungen und Bauteile
überbeansprucht werden. Es besteht
Brandgefahr. Durchgebrannte Sicherun-
gen nicht reparieren oder durch Sicherun-
gen mit anderer Farbe oder Amperezahl
ersetzen.
Innenraum
Im Gepäckraum
Andere Sicherungskästen
Supra_OM_German_OM99V76M.book 330 ページ ２０１９年８月２８日　水曜日　午後４時１４分
