TOYOTA SUPRA 2022 Betriebsanleitungen (in German)

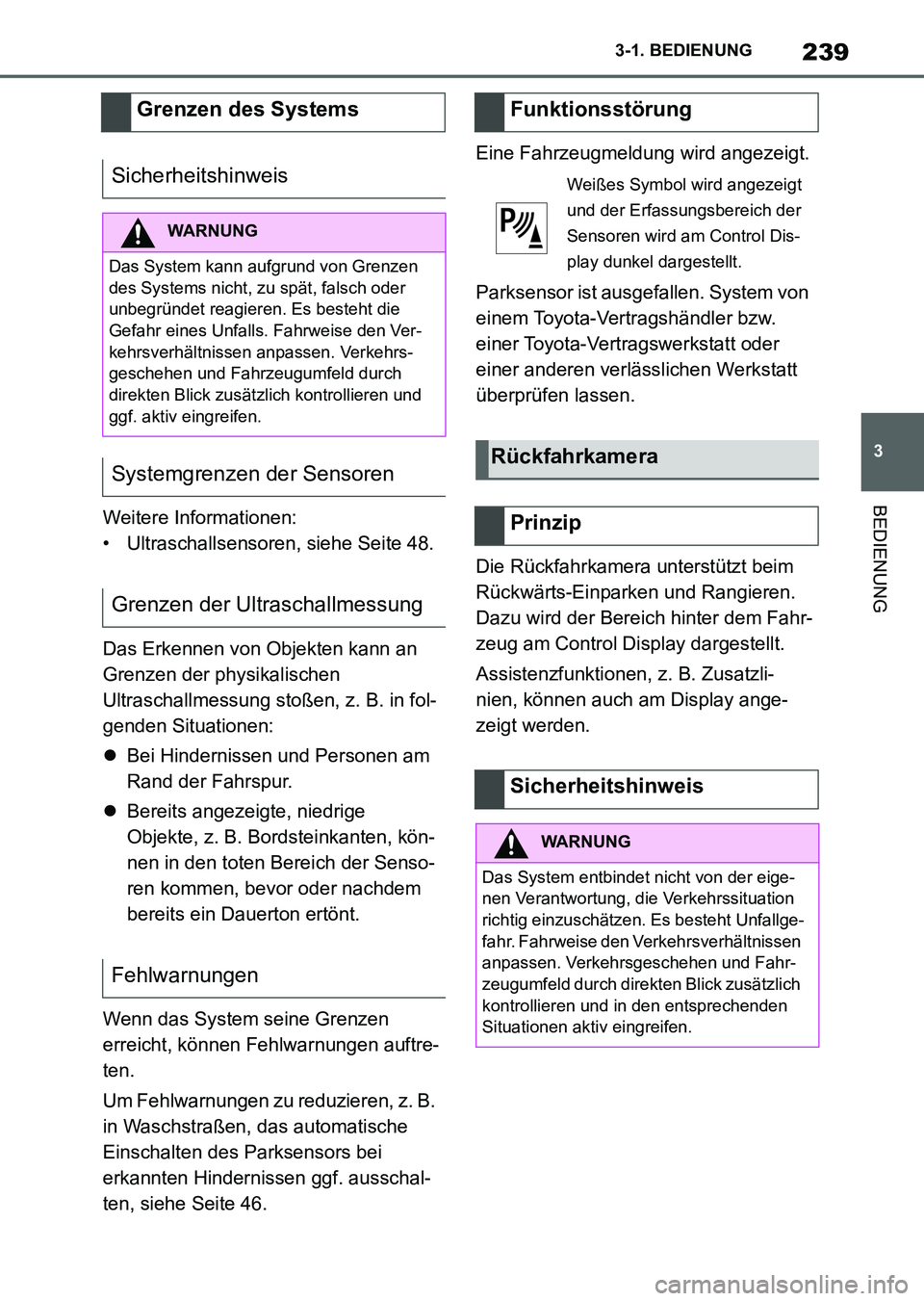

239
3 3-1. BEDIENUNG
BEDIENUNGWeitere Informationen:
• Ultraschallsensoren, siehe Seite 48.
Das Erkennen von Objekten kann an
Grenzen der physikalischen
Ultraschallmessung stoßen, z. B. in fol-
genden Situationen:
Bei Hindernissen und Personen am
Rand der Fahrspur.
Bereits angezeigte, niedrige
Objekte, z. B. Bordsteinkanten, kön-
nen in den toten Bereich der Senso-
ren kommen, bevor oder nachdem
bereits ein Dauerton ertönt.
Wenn das System seine Grenzen
erreicht, können Fehlwarnungen auftre-
ten.
Um Fehlwarnungen zu reduzieren, z. B.
in Waschstraßen, das automatische
Einschalten des Parksensors bei
erkannten Hindernissen ggf. ausschal-
ten, siehe Seite 46.Eine Fahrzeugmeldung wird angezeigt.
Parksensor ist ausgefallen. System von
einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt
überprüfen lassen.
Die Rückfahrkamera unterstützt beim
Rückwärts-Einparken und Rangieren.
Dazu wird der Bereich hinter dem Fahr-
zeug am Control Display dargestellt.
Assistenzfunktionen, z. B. Zusatzli-
nien, können auch am Display ange-
zeigt werden.
Grenzen des Systems
Sicherheitshinweis
WARNUNG
Das System kann aufgrund von Grenzen
des Systems nicht, zu spät, falsch oder
unbegründet reagieren. Es besteht die
Gefahr eines Unfalls. Fahrweise den Ver-
kehrsverhältnissen anpassen. Verkehrs-
geschehen und Fahrzeugumfeld durch
direkten Blick zusätzlich kontrollieren und
ggf. aktiv eingreifen.
Systemgrenzen der Sensoren
Grenzen der Ultraschallmessung
Fehlwarnungen
Funktionsstörung
Weißes Symbol wird angezeigt
und der Erfassungsbereich der
Sensoren wird am Control Dis-
play dunkel dargestellt.
Rückfahrkamera
Prinzip
Sicherheitshinweis
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Verkehrssituation
richtig einzuschätzen. Es besteht Unfallge-
fahr. Fahrweise den Verkehrsverhältnissen
anpassen. Verkehrsgeschehen und Fahr-
zeugumfeld durch direkten Blick zusätzlich
kontrollieren und in den entsprechenden
Situationen aktiv eingreifen.
Supra_OM_German_OM9A061M_1_2111.book 239 ページ ２０２１年８月２７日　金曜日　午後８時５７分

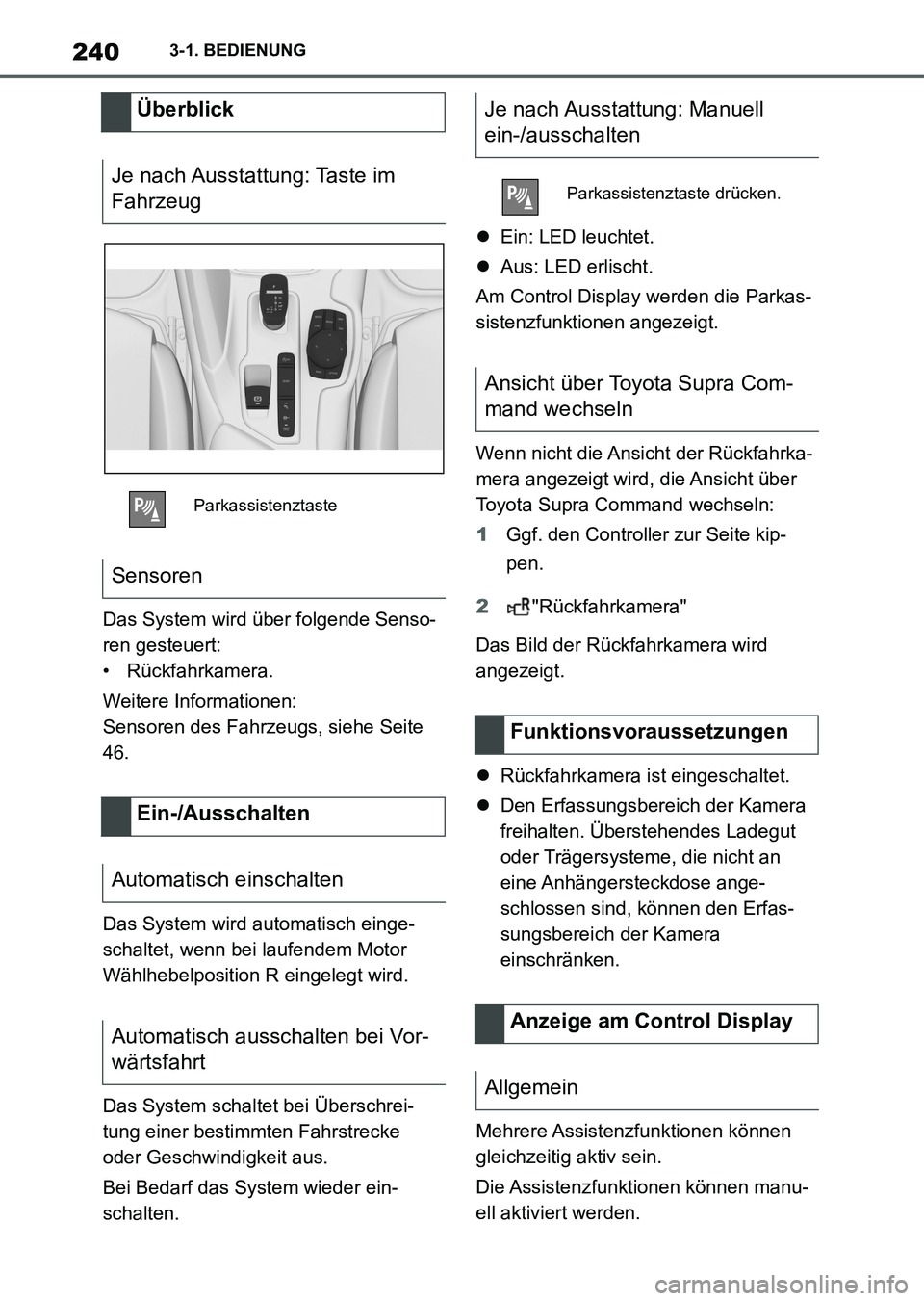

2403-1. BEDIENUNG
Das System wird über folgende Senso-
ren gesteuert:
• Rückfahrkamera.
Weitere Informationen:
Sensoren des Fahrzeugs, siehe Seite
46.
Das System wird automatisch einge-
schaltet, wenn bei laufendem Motor
Wählhebelposition R eingelegt wird.
Das System schaltet bei Überschrei-
tung einer bestimmten Fahrstrecke
oder Geschwindigkeit aus.
Bei Bedarf das System wieder ein-
schalten.Ein: LED leuchtet.
Aus: LED erlischt.
Am Control Display werden die Parkas-
sistenzfunktionen angezeigt.
Wenn nicht die Ansicht der Rückfahrka-
mera angezeigt wird, die Ansicht über
Toyota Supra Command wechseln:
1Ggf. den Controller zur Seite kip-
pen.
2"Rückfahrkamera"
Das Bild der Rückfahrkamera wird
angezeigt.
Rückfahrkamera ist eingeschaltet.
Den Erfassungsbereich der Kamera
freihalten. Überstehendes Ladegut
oder Trägersysteme, die nicht an
eine Anhängersteckdose ange-
schlossen sind, können den Erfas-
sungsbereich der Kamera
einschränken.
Mehrere Assistenzfunktionen können
gleichzeitig aktiv sein.
Die Assistenzfunktionen können manu-
ell aktiviert werden.
Überblick
Je nach Ausstattung: Taste im
Fahrzeug
Parkassistenztaste
Sensoren
Ein-/Ausschalten
Automatisch einschalten
Automatisch ausschalten bei Vor-
wärtsfahrt
Je nach Ausstattung: Manuell
ein-/ausschalten
Parkassistenztaste drücken.
Ansicht über Toyota Supra Com-
mand wechseln
Funktionsvoraussetzungen
Anzeige am Control Display
Allgemein
Supra_OM_German_OM9A061M_1_2111.book 240 ページ ２０２１年８月２７日　金曜日　午後８時５７分

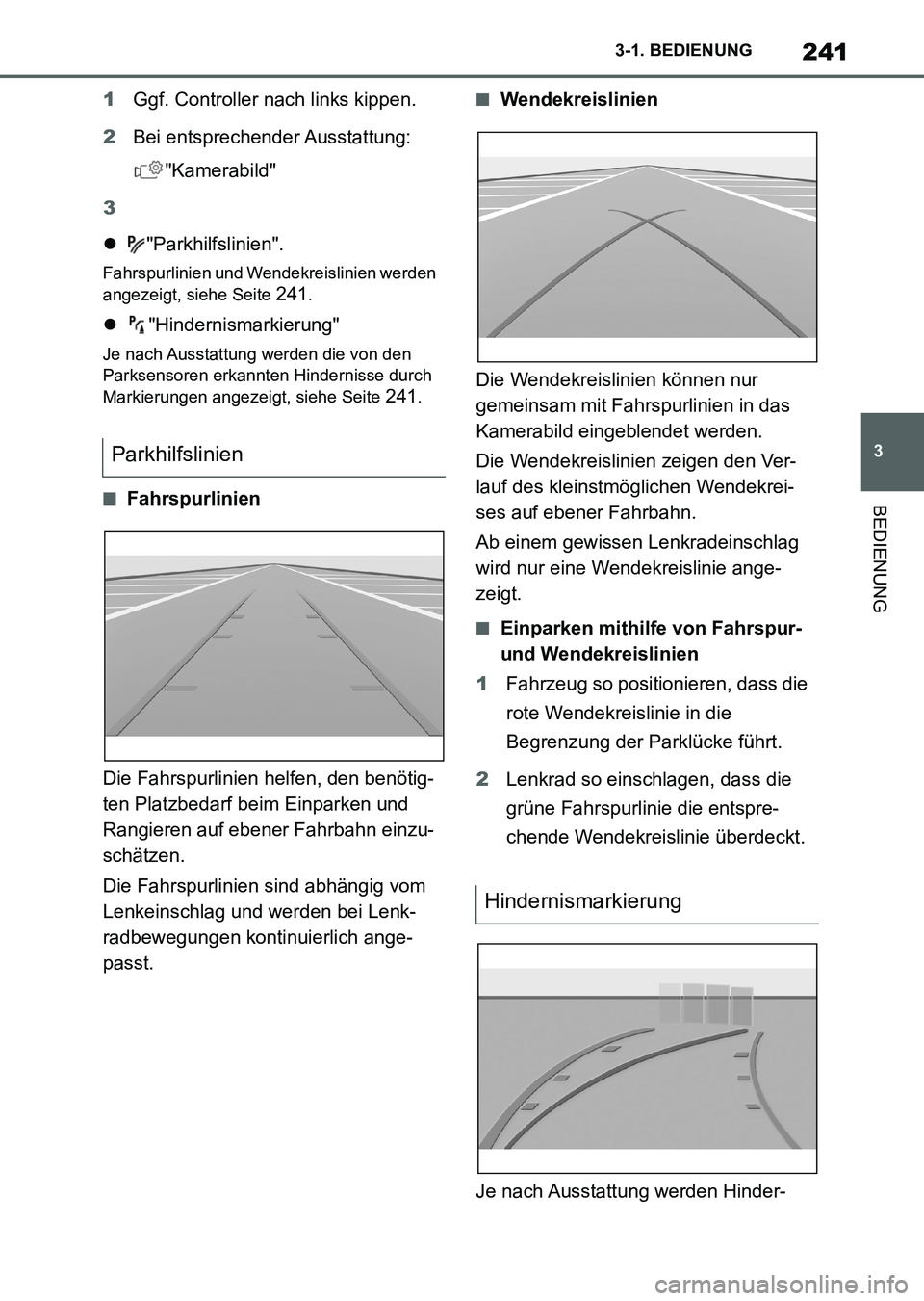

241
3 3-1. BEDIENUNG
BEDIENUNG
1Ggf. Controller nach links kippen.
2Bei entsprechender Ausstattung:
"Kamerabild"
3
"Parkhilfslinien".
Fahrspurlinien und Wendekreislinien werden
angezeigt, siehe Seite
241.
"Hindernismarkierung"
Je nach Ausstattung werden die von den
Parksensoren erkannten Hindernisse durch
Markierungen angezeigt, siehe Seite
241.
■Fahrspurlinien
Die Fahrspurlinien helfen, den benötig-
ten Platzbedarf beim Einparken und
Rangieren auf ebener Fahrbahn einzu-
schätzen.
Die Fahrspurlinien sind abhängig vom
Lenkeinschlag und werden bei Lenk-
radbewegungen kontinuierlich ange-
passt.
■Wendekreislinien
Die Wendekreislinien können nur
gemeinsam mit Fahrspurlinien in das
Kamerabild eingeblendet werden.
Die Wendekreislinien zeigen den Ver-
lauf des kleinstmöglichen Wendekrei-
ses auf ebener Fahrbahn.
Ab einem gewissen Lenkradeinschlag
wird nur eine Wendekreislinie ange-
zeigt.
■Einparken mithilfe von Fahrspur-
und Wendekreislinien
1Fahrzeug so positionieren, dass die
rote Wendekreislinie in die
Begrenzung der Parklücke führt.
2Lenkrad so einschlagen, dass die
grüne Fahrspurlinie die entspre-
chende Wendekreislinie überdeckt.
Je nach Ausstattung werden Hinder-
Parkhilfslinien
Hindernismarkierung
Supra_OM_German_OM9A061M_1_2111.book 241 ページ ２０２１年８月２７日　金曜日　午後８時５７分

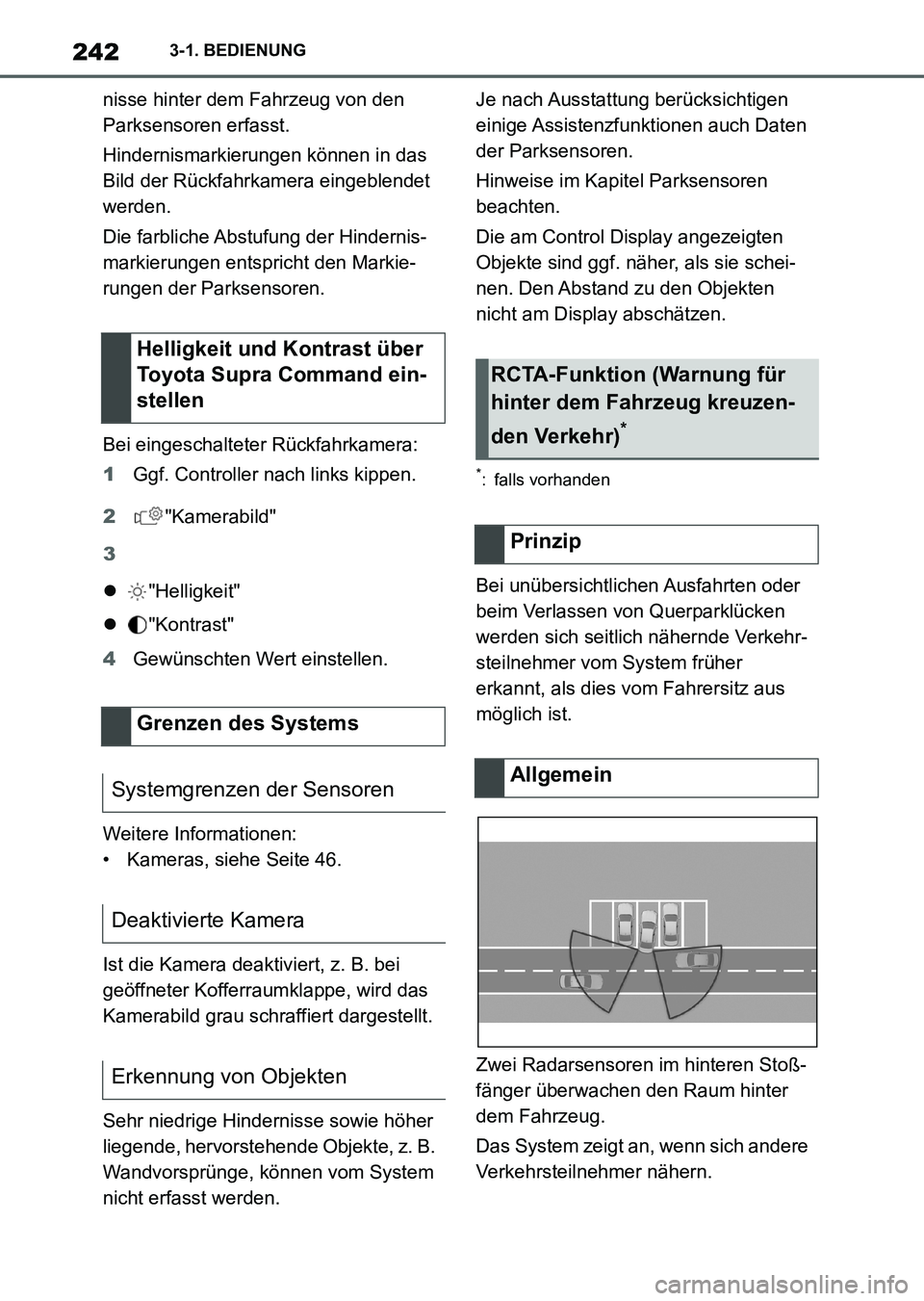

2423-1. BEDIENUNG
nisse hinter dem Fahrzeug von den
Parksensoren erfasst.
Hindernismarkierungen können in das
Bild der Rückfahrkamera eingeblendet
werden.
Die farbliche Abstufung der Hindernis-
markierungen entspricht den Markie-
rungen der Parksensoren.
Bei eingeschalteter Rückfahrkamera:
1Ggf. Controller nach links kippen.
2"Kamerabild"
3
"Helligkeit"
"Kontrast"
4Gewünschten Wert einstellen.
Weitere Informationen:
• Kameras, siehe Seite 46.
Ist die Kamera deaktiviert, z. B. bei
geöffneter Kofferraumklappe, wird das
Kamerabild grau schraffiert dargestellt.
Sehr niedrige Hindernisse sowie höher
liegende, hervorstehende Objekte, z. B.
Wandvorsprünge, können vom System
nicht erfasst werden.Je nach Ausstattung berücksichtigen
einige Assistenzfunktionen auch Daten
der Parksensoren.
Hinweise im Kapitel Parksensoren
beachten.
Die am Control Display angezeigten
Objekte sind ggf. näher, als sie schei-
nen. Den Abstand zu den Objekten
nicht am Display abschätzen.
*: falls vorhanden
Bei unübersichtlichen Ausfahrten oder
beim Verlassen von Querparklücken
werden sich seitlich nähernde Verkehr-
steilnehmer vom System früher
erkannt, als dies vom Fahrersitz aus
möglich ist.
Zwei Radarsensoren im hinteren Stoß-
fänger überwachen den Raum hinter
dem Fahrzeug.
Das System zeigt an, wenn sich andere
Verkehrsteilnehmer nähern.
Helligkeit und Kontrast über
Toyota Supra Command ein-
stellen
Grenzen des Systems
Systemgrenzen der Sensoren
Deaktivierte Kamera
Erkennung von Objekten
RCTA-Funktion (Warnung für
hinter dem Fahrzeug kreuzen-
den Verkehr)
*
Prinzip
Allgemein
Supra_OM_German_OM9A061M_1_2111.book 242 ページ ２０２１年８月２７日　金曜日　午後８時５７分

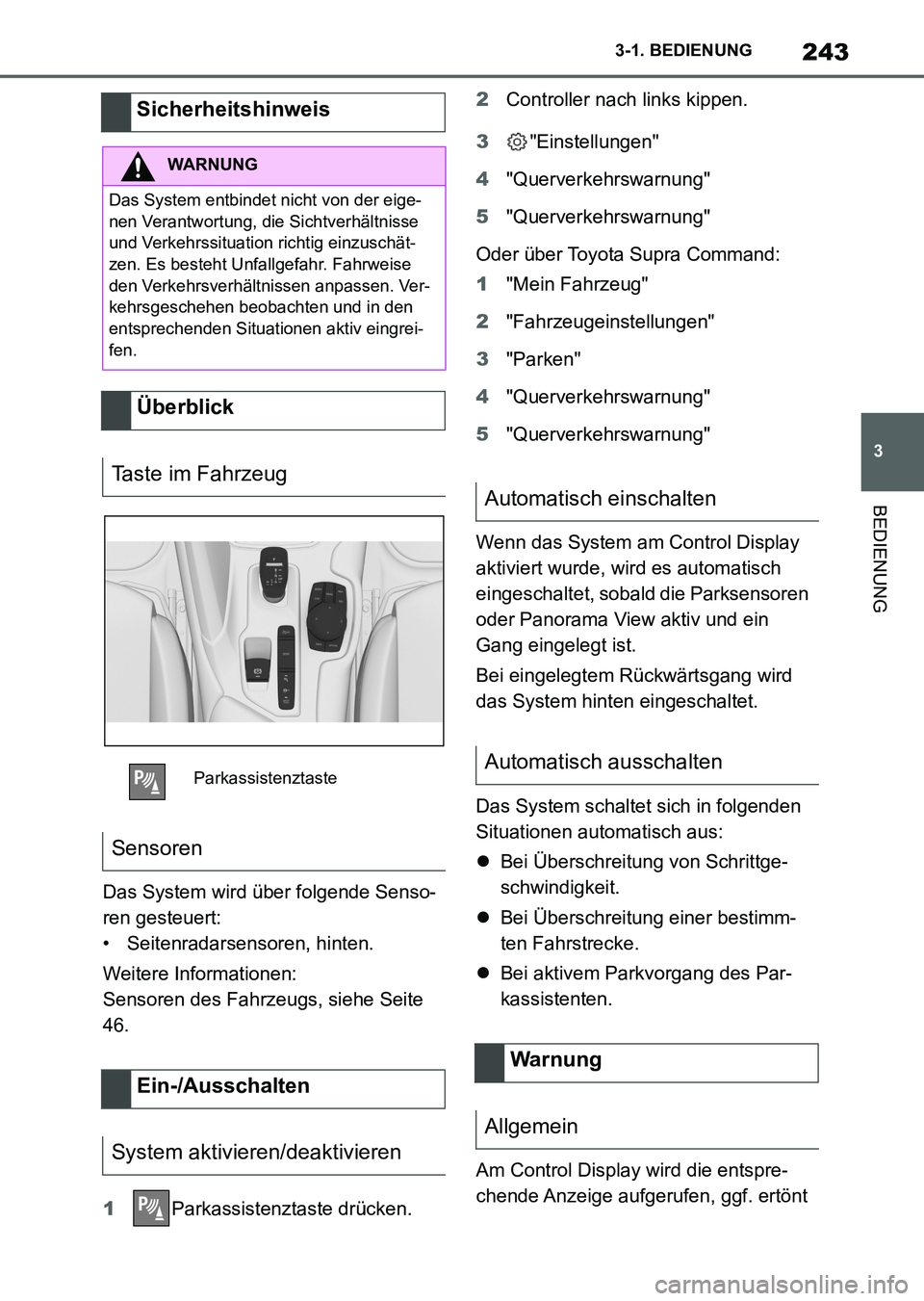

243
3 3-1. BEDIENUNG
BEDIENUNG
Das System wird über folgende Senso-
ren gesteuert:
• Seitenradarsensoren, hinten.
Weitere Informationen:
Sensoren des Fahrzeugs, siehe Seite
46.
1Parkassistenztaste drücken.2Controller nach links kippen.
3"Einstellungen"
4"Querverkehrswarnung"
5"Querverkehrswarnung"
Oder über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugeinstellungen"
3"Parken"
4"Querverkehrswarnung"
5"Querverkehrswarnung"
Wenn das System am Control Display
aktiviert wurde, wird es automatisch
eingeschaltet, sobald die Parksensoren
oder Panorama View aktiv und ein
Gang eingelegt ist.
Bei eingelegtem Rückwärtsgang wird
das System hinten eingeschaltet.
Das System schaltet sich in folgenden
Situationen automatisch aus:
Bei Überschreitung von Schrittge-
schwindigkeit.
Bei Überschreitung einer bestimm-
ten Fahrstrecke.
Bei aktivem Parkvorgang des Par-
kassistenten.
Am Control Display wird die entspre-
chende Anzeige aufgerufen, ggf. ertönt
Sicherheitshinweis
WARNUNG
Das System entbindet nicht von der eige-
nen Verantwortung, die Sichtverhältnisse
und Verkehrssituation richtig einzuschät-
zen. Es besteht Unfallgefahr. Fahrweise
den Verkehrsverhältnissen anpassen. Ver-
kehrsgeschehen beobachten und in den
entsprechenden Situationen aktiv eingrei-
fen.
Überblick
Taste im Fahrzeug
Parkassistenztaste
Sensoren
Ein-/Ausschalten
System aktivieren/deaktivieren
Automatisch einschalten
Automatisch ausschalten
Warnung
Allgemein
Supra_OM_German_OM9A061M_1_2111.book 243 ページ ２０２１年８月２７日　金曜日　午後８時５７分

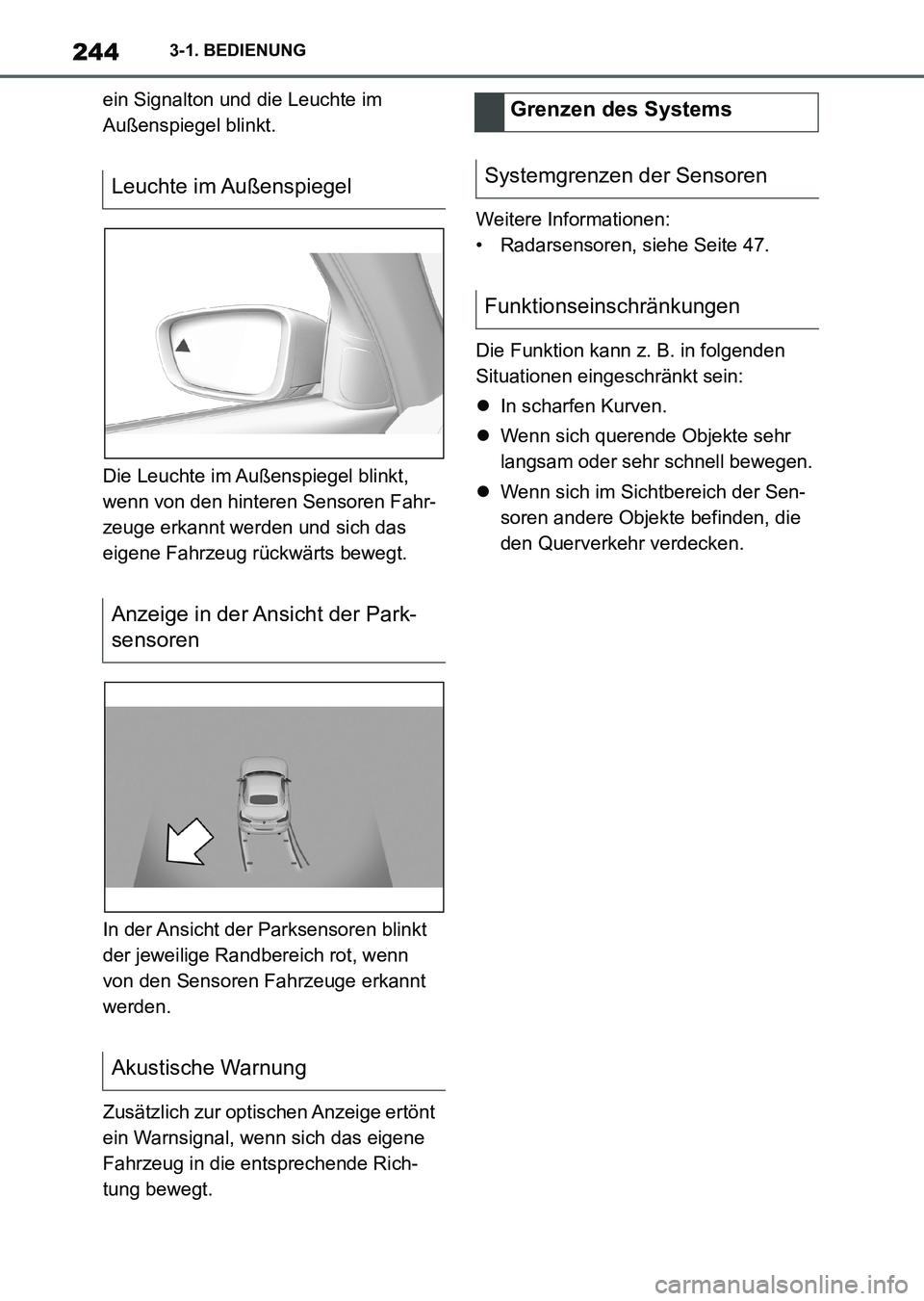

2443-1. BEDIENUNG
ein Signalton und die Leuchte im
Außenspiegel blinkt.
Die Leuchte im Außenspiegel blinkt,
wenn von den hinteren Sensoren Fahr-
zeuge erkannt werden und sich das
eigene Fahrzeug rückwärts bewegt.
In der Ansicht der Parksensoren blinkt
der jeweilige Randbereich rot, wenn
von den Sensoren Fahrzeuge erkannt
werden.
Zusätzlich zur optischen Anzeige ertönt
ein Warnsignal, wenn sich das eigene
Fahrzeug in die entsprechende Rich-
tung bewegt.Weitere Informationen:
• Radarsensoren, siehe Seite 47.
Die Funktion kann z. B. in folgenden
Situationen eingeschränkt sein:
In scharfen Kurven.
Wenn sich querende Objekte sehr
langsam oder sehr schnell bewegen.
Wenn sich im Sichtbereich der Sen-
soren andere Objekte befinden, die
den Querverkehr verdecken.
Leuchte im Außenspiegel
Anzeige in der Ansicht der Park-
sensoren
Akustische Warnung
Grenzen des Systems
Systemgrenzen der Sensoren
Funktionseinschränkungen
Supra_OM_German_OM9A061M_1_2111.book 244 ページ ２０２１年８月２７日　金曜日　午後８時５７分

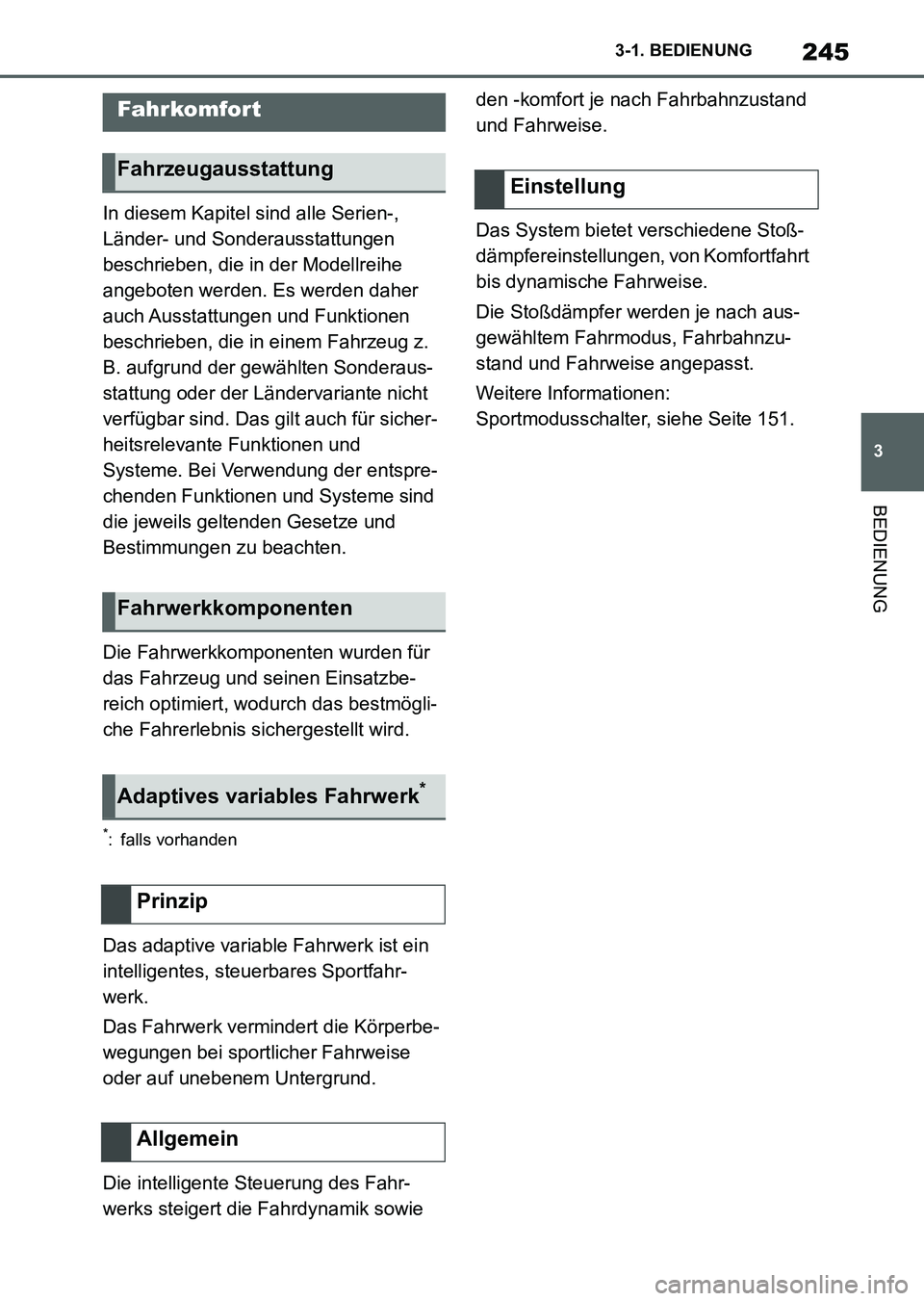

245
3 3-1. BEDIENUNG
BEDIENUNG
In diesem Kapitel sind alle Serien-,
Länder- und Sonderausstattungen
beschrieben, die in der Modellreihe
angeboten werden. Es werden daher
auch Ausstattungen und Funktionen
beschrieben, die in einem Fahrzeug z.
B. aufgrund der gewählten Sonderaus-
stattung oder der Ländervariante nicht
verfügbar sind. Das gilt auch für sicher-
heitsrelevante Funktionen und
Systeme. Bei Verwendung der entspre-
chenden Funktionen und Systeme sind
die jeweils geltenden Gesetze und
Bestimmungen zu beachten.
Die Fahrwerkkomponenten wurden für
das Fahrzeug und seinen Einsatzbe-
reich optimiert, wodurch das bestmögli-
che Fahrerlebnis sichergestellt wird.
*: falls vorhanden
Das adaptive variable Fahrwerk ist ein
intelligentes, steuerbares Sportfahr-
werk.
Das Fahrwerk vermindert die Körperbe-
wegungen bei sportlicher Fahrweise
oder auf unebenem Untergrund.
Die intelligente Steuerung des Fahr-
werks steigert die Fahrdynamik sowie den -komfort je nach Fahrbahnzustand
und Fahrweise.
Das System bietet verschiedene Stoß-
dämpfereinstellungen, von Komfortfahrt
bis dynamische Fahrweise.
Die Stoßdämpfer werden je nach aus-
gewähltem Fahrmodus, Fahrbahnzu-
stand und Fahrweise angepasst.
Weitere Informationen:
Sportmodusschalter, siehe Seite 151.
Fahrkomfort
Fahrzeugausstattung
Fahrwerkkomponenten
Adaptives variables Fahrwerk*
Prinzip
Allgemein
Einstellung
Supra_OM_German_OM9A061M_1_2111.book 245 ページ ２０２１年８月２７日　金曜日　午後８時５７分

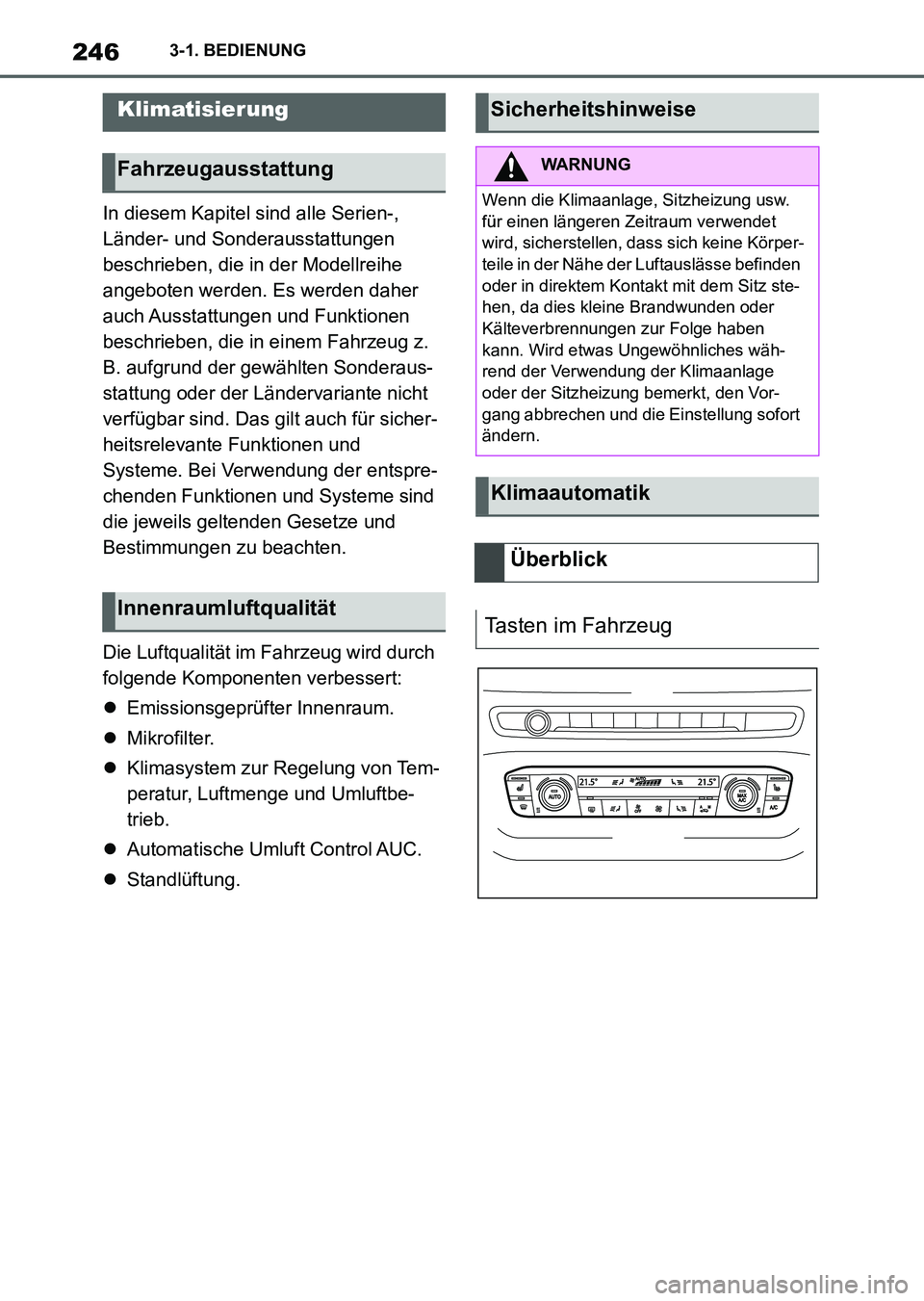

2463-1. BEDIENUNG
In diesem Kapitel sind alle Serien-,
Länder- und Sonderausstattungen
beschrieben, die in der Modellreihe
angeboten werden. Es werden daher
auch Ausstattungen und Funktionen
beschrieben, die in einem Fahrzeug z.
B. aufgrund der gewählten Sonderaus-
stattung oder der Ländervariante nicht
verfügbar sind. Das gilt auch für sicher-
heitsrelevante Funktionen und
Systeme. Bei Verwendung der entspre-
chenden Funktionen und Systeme sind
die jeweils geltenden Gesetze und
Bestimmungen zu beachten.
Die Luftqualität im Fahrzeug wird durch
folgende Komponenten verbessert:
Emissionsgeprüfter Innenraum.
Mikrofilter.
Klimasystem zur Regelung von Tem-
peratur, Luftmenge und Umluftbe-
trieb.
Automatische Umluft Control AUC.
Standlüftung.
Klimatisierung
Fahrzeugausstattung
Innenraumluftqualität
Sicherheitshinweise
WARNUNG
Wenn die Klimaanlage, Sitzheizung usw.
für einen längeren Zeitraum verwendet
wird, sicherstellen, dass sich keine Körper-
teile in der Nähe der Luftauslässe befinden
oder in direktem Kontakt mit dem Sitz ste-
hen, da dies kleine Brandwunden oder
Kälteverbrennungen zur Folge haben
kann. Wird etwas Ungewöhnliches wäh-
rend der Verwendung der Klimaanlage
oder der Sitzheizung bemerkt, den Vor-
gang abbrechen und die Einstellung sofort
ändern.
Klimaautomatik
Überblick
Tasten im Fahrzeug
Supra_OM_German_OM9A061M_1_2111.book 246 ページ ２０２１年８月２７日　金曜日　午後８時５７分

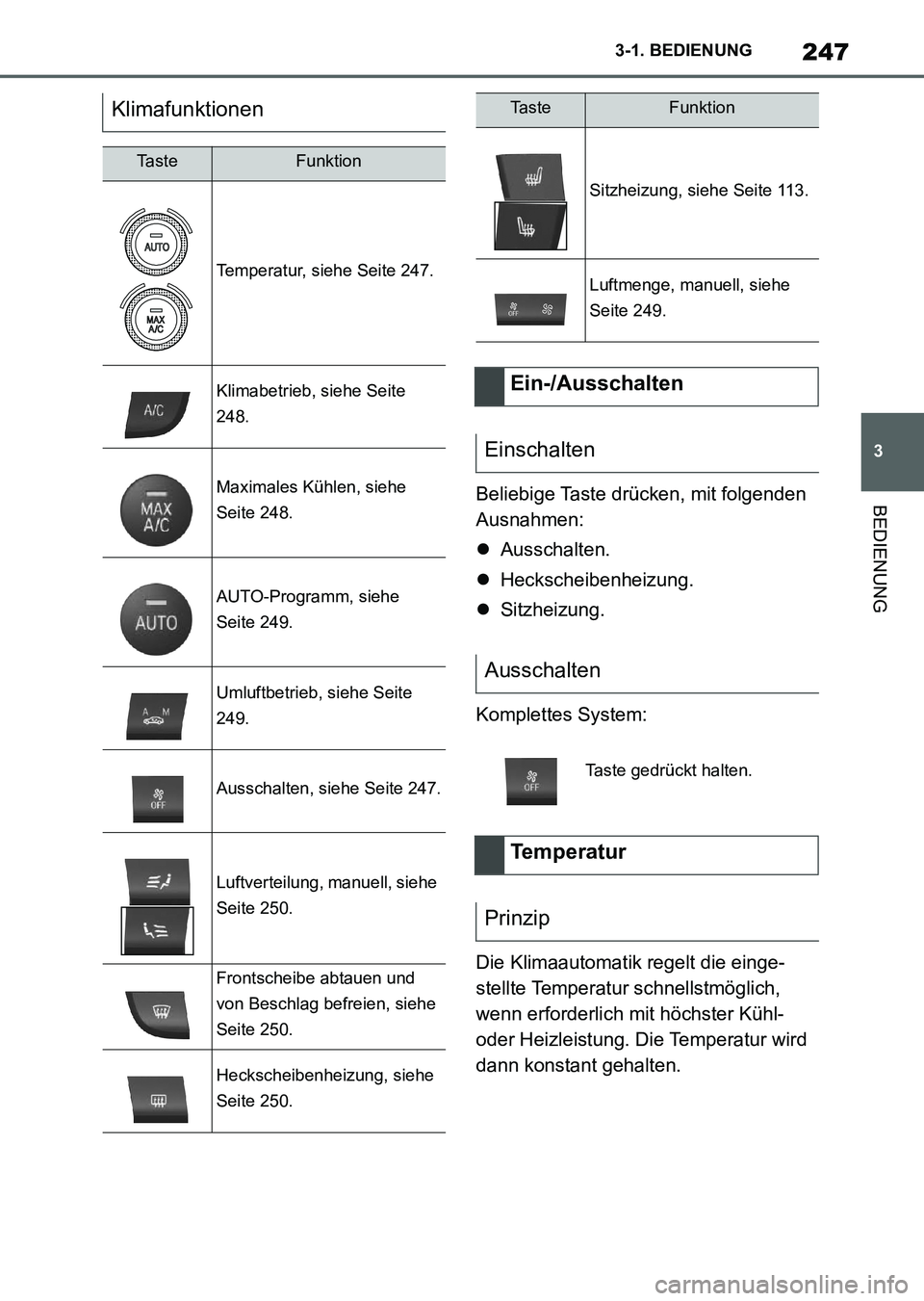

247
3 3-1. BEDIENUNG
BEDIENUNGBeliebige Taste drücken, mit folgenden
Ausnahmen:
Ausschalten.
Heckscheibenheizung.
Sitzheizung.
Komplettes System:
Die Klimaautomatik regelt die einge-
stellte Temperatur schnellstmöglich,
wenn erforderlich mit höchster Kühl-
oder Heizleistung. Die Temperatur wird
dann konstant gehalten.
Klimafunktionen
Ta s t eFunktion
Temperatur, siehe Seite 247.
Klimabetrieb, siehe Seite
248.
Maximales Kühlen, siehe
Seite 248.
AUTO-Programm, siehe
Seite 249.
Umluftbetrieb, siehe Seite
249.
Ausschalten, siehe Seite 247.
Luftverteilung, manuell, siehe
Seite 250.
Frontscheibe abtauen und
von Beschlag befreien, siehe
Seite 250.
Heckscheibenheizung, siehe
Seite 250.
Sitzheizung, siehe Seite 113.
Luftmenge, manuell, siehe
Seite 249.
Ein-/Ausschalten
Einschalten
Ausschalten
Taste gedrückt halten.
Te m p e r a t u r
Prinzip
Ta s t eFunktion
Supra_OM_German_OM9A061M_1_2111.book 247 ページ ２０２１年８月２７日　金曜日　午後８時５７分

2483-1. BEDIENUNG
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugeinstellungen"
3"Klimakomfort"
4"Temperaturanpassung Oberkör-
per"
5Gewünschte Temperatur einstellen.
Wechsel zwischen verschiedenen Tem-
peratureinstellungen kurz hintereinan-
der vermeiden. Die Klimaautomatik hat
sonst nicht ausreichend Zeit, die einge-
stellte Temperatur zu regeln.
Die Luft des Innenraums wird gekühlt,
getrocknet und je nach Temperaturein-
stellung wieder erwärmt.
Die Kühlung des Innenraums ist nur bei
eingeschalteter Fahrbereitschaft mög-
lich.
Die Kühlfunktion ist bei laufendem
Motor eingeschaltet.Die Kühlfunktion ist im Umluftbetrieb
automatisch eingeschaltet, um die Luft
zu trocknen und Beschlag zu verhin-
dern.
Nach Einschalten der Fahrbereitschaft
können je nach Witterung die Front-
scheibe und Seitenscheiben kurzzeitig
beschlagen.
Die Kühlfunktion wird automatisch mit
dem AUTO-Programm eingeschaltet.
In der Klimaautomatik entsteht Kon-
denswasser, das unter dem Fahrzeug
austritt.
Das System stellt bei eingeschalteter
Fahrbereitschaft auf niedrigste Tempe-
ratur, optimale Luftmenge und auf
Umluftbetrieb.
Die Funktion ist über einer Außentem-
peratur von ca. 0 °C und bei einge-
schalteter Fahrbereitschaft verfügbar.
LED leuchtet bei eingeschaltetem
System.
Die Luft strömt aus den Ausströmern
für den Oberkörperbereich. Die Aus-
strömer deshalb öffnen.
Die Luftmenge kann bei aktivem Pro-
gramm angepasst werden.
Einstellen
Den Regler im Uhrzeigersinn
drehen, um die Temperatur zu
erhöhen, und gegen den Uhr-
zeigersinn, um die Temperatur
zu verringern.
Kühlfunktion
Prinzip
Ein-/Ausschalten
Taste drücken.
Maximales Kühlen
Prinzip
Allgemein
Ein-/Ausschalten
Taste drücken.
Supra_OM_German_OM9A061M_1_2111.book 248 ページ ２０２１年８月２７日　金曜日　午後８時５７分
