TOYOTA SUPRA 2022 Manuale duso (in Italian)

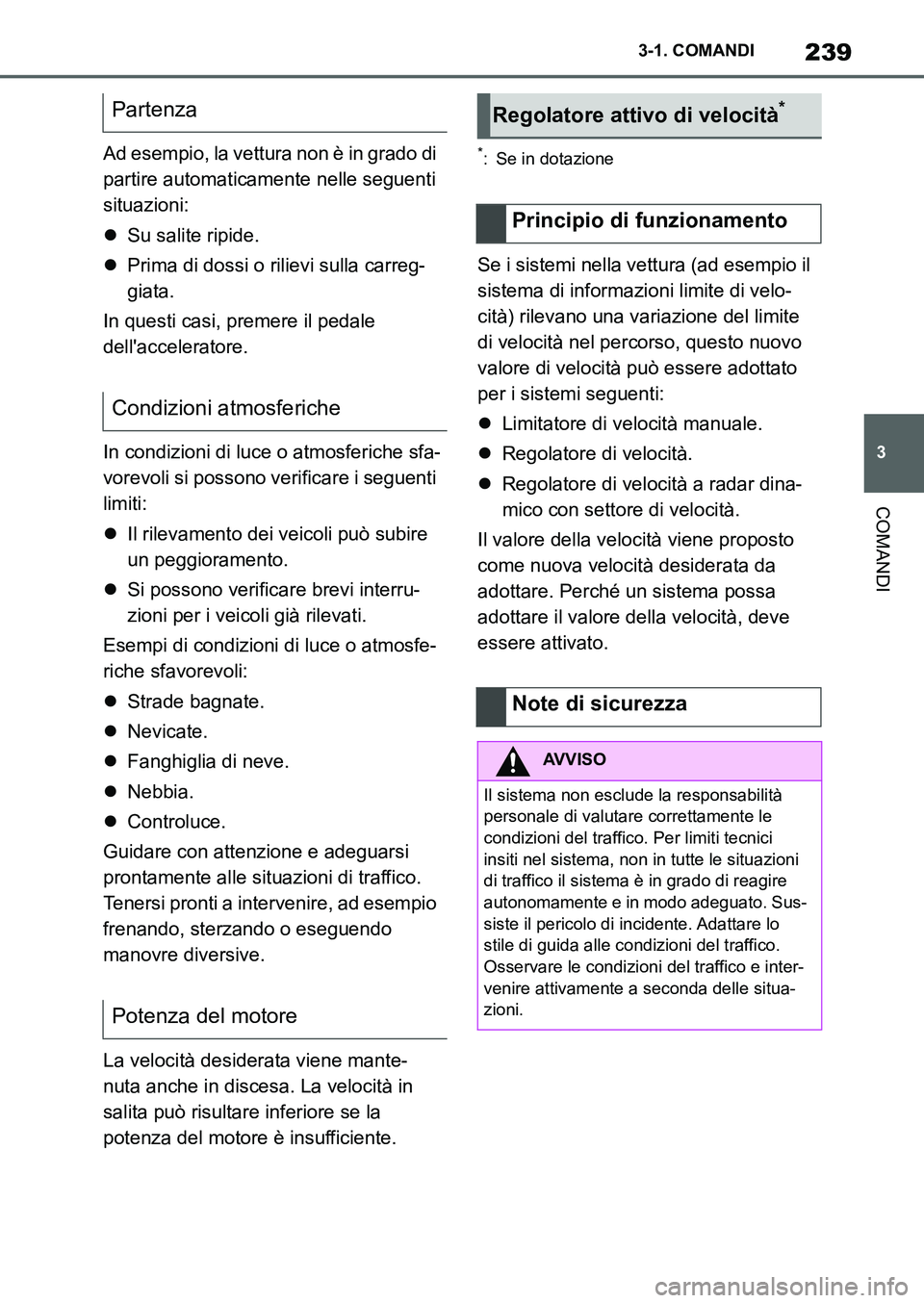

239
3 3-1. COMANDI
COMANDI
Ad esempio, la vettura non è in grado di
partire automaticamente nelle seguenti
situazioni:
Su salite ripide.
Prima di dossi o rilievi sulla carreg-
giata.
In questi casi, premere il pedale
dell'acceleratore.
In condizioni di luce o atmosferiche sfa-
vorevoli si possono verificare i seguenti
limiti:
Il rilevamento dei veicoli può subire
un peggioramento.
Si possono verificare brevi interru-
zioni per i veicoli già rilevati.
Esempi di condizioni di luce o atmosfe-
riche sfavorevoli:
Strade bagnate.
Nevicate.
Fanghiglia di neve.
Nebbia.
Controluce.
Guidare con attenzione e adeguarsi
prontamente alle situazioni di traffico.
Tenersi pronti a intervenire, ad esempio
frenando, sterzando o eseguendo
manovre diversive.
La velocità desiderata viene mante-
nuta anche in discesa. La velocità in
salita può risultare inferiore se la
potenza del motore è insufficiente.*: Se in dotazione
Se i sistemi nella vettura (ad esempio il
sistema di informazioni limite di velo-
cità) rilevano una variazione del limite
di velocità nel percorso, questo nuovo
valore di velocità può essere adottato
per i sistemi seguenti:
Limitatore di velocità manuale.
Regolatore di velocità.
Regolatore di velocità a radar dina-
mico con settore di velocità.
Il valore della velocità viene proposto
come nuova velocità desiderata da
adottare. Perché un sistema possa
adottare il valore della velocità, deve
essere attivato.
Partenza
Condizioni atmosferiche
Potenza del motoreRegolatore attivo di velocità*
Principio di funzionamento
Note di sicurezza
AVVISO
Il sistema non esclude la responsabilità
personale di valutare correttamente le
condizioni del traffico. Per limiti tecnici
insiti nel sistema, non in tutte le situazioni
di traffico il sistema è in grado di reagire
autonomamente e in modo adeguato. Sus-
siste il pericolo di incidente. Adattare lo
stile di guida alle condizioni del traffico.
Osservare le condizioni del traffico e inter-
venire attivamente a seconda delle situa-
zioni.
Supra_OM_Italian_OM9A063L_1_2111.book 239 ページ ２０２１年８月２７日　金曜日　午後６時５５分

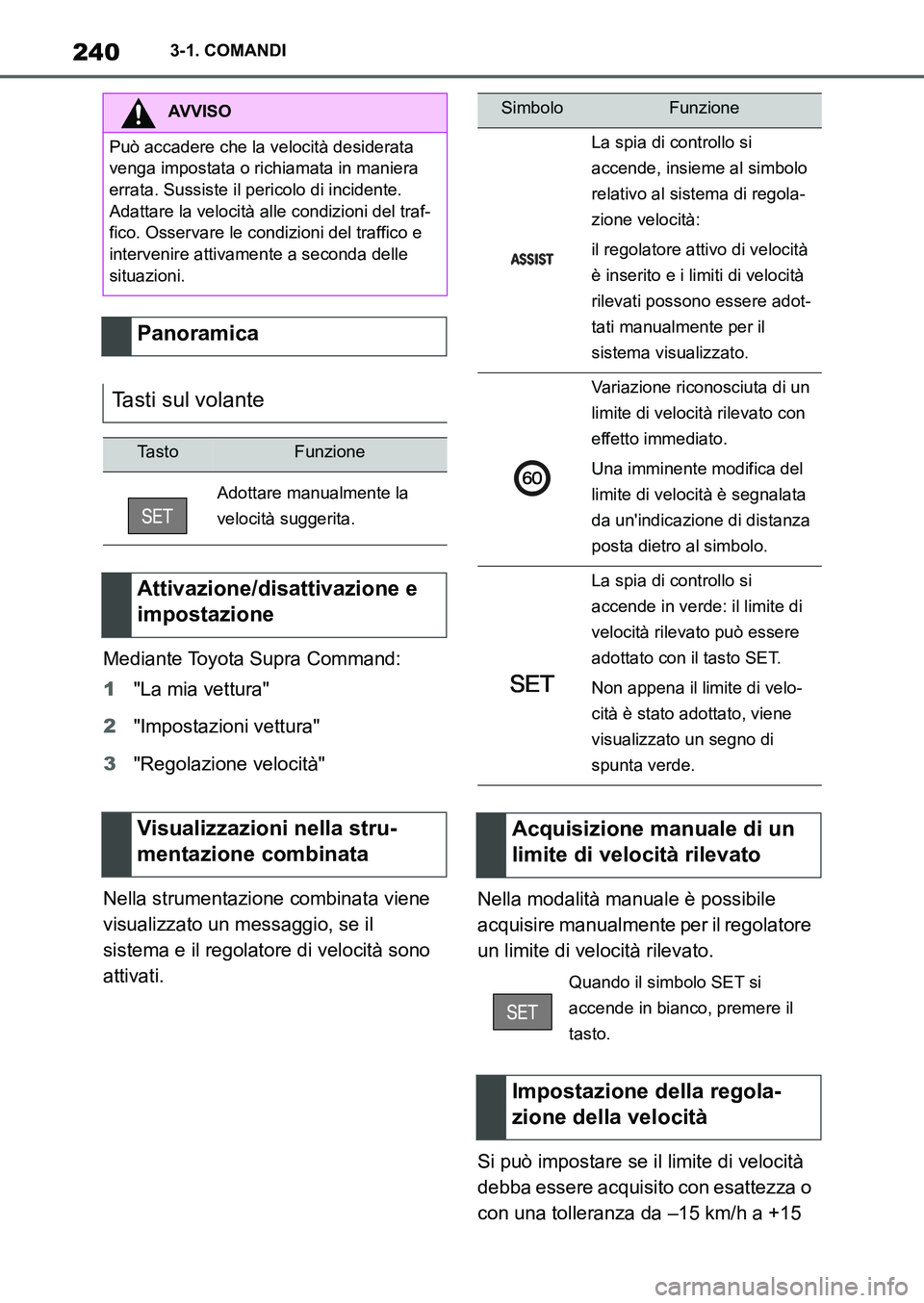

2403-1. COMANDI
Mediante Toyota Supra Command:
1"La mia vettura"
2"Impostazioni vettura"
3"Regolazione velocità"
Nella strumentazione combinata viene
visualizzato un messaggio, se il
sistema e il regolatore di velocità sono
attivati.Nella modalità manuale è possibile
acquisire manualmente per il regolatore
un limite di velocità rilevato.
Si può impostare se il limite di velocità
debba essere acquisito con esattezza o
con una tolleranza da –15 km/h a +15
AVVISO
Può accadere che la velocità desiderata
venga impostata o richiamata in maniera
errata. Sussiste il pericolo di incidente.
Adattare la velocità alle condizioni del traf-
fico. Osservare le condizioni del traffico e
intervenire attivamente a seconda delle
situazioni.
Panoramica
Tasti sul volante
Ta s t oFunzione
Adottare manualmente la
velocità suggerita.
Attivazione/disattivazione e
impostazione
Visualizzazioni nella stru-
mentazione combinata
SimboloFunzione
La spia di controllo si
accende, insieme al simbolo
relativo al sistema di regola-
zione velocità:
il regolatore attivo di velocità
è inserito e i limiti di velocità
rilevati possono essere adot-
tati manualmente per il
sistema visualizzato.
Variazione riconosciuta di un
limite di velocità rilevato con
effetto immediato.
Una imminente modifica del
limite di velocità è segnalata
da un'indicazione di distanza
posta dietro al simbolo.
La spia di controllo si
accende in verde: il limite di
velocità rilevato può essere
adottato con il tasto SET.
Non appena il limite di velo-
cità è stato adottato, viene
visualizzato un segno di
spunta verde.
Acquisizione manuale di un
limite di velocità rilevato
Quando il simbolo SET si
accende in bianco, premere il
tasto.
Impostazione della regola-
zione della velocità
Supra_OM_Italian_OM9A063L_1_2111.book 240 ページ ２０２１年８月２７日　金曜日　午後６時５５分

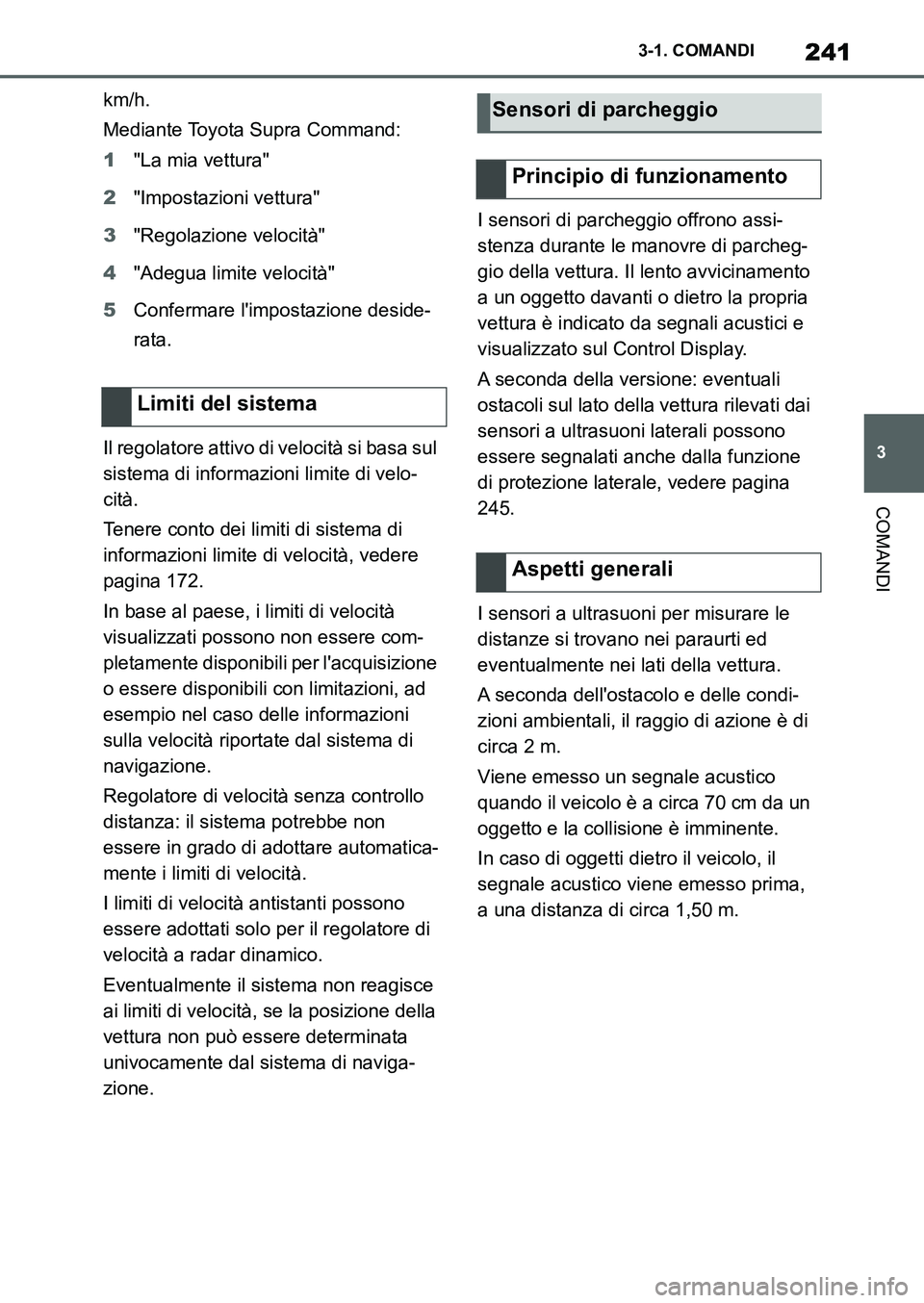

241
3 3-1. COMANDI
COMANDI
km/h.
Mediante Toyota Supra Command:
1"La mia vettura"
2"Impostazioni vettura"
3"Regolazione velocità"
4"Adegua limite velocità"
5Confermare l'impostazione deside-
rata.
Il regolatore attivo di velocità si basa sul
sistema di informazioni limite di velo-
cità.
Tenere conto dei limiti di sistema di
informazioni limite di velocità, vedere
pagina 172.
In base al paese, i limiti di velocità
visualizzati possono non essere com-
pletamente disponibili per l'acquisizione
o essere disponibili con limitazioni, ad
esempio nel caso delle informazioni
sulla velocità riportate dal sistema di
navigazione.
Regolatore di velocità senza controllo
distanza: il sistema potrebbe non
essere in grado di adottare automatica-
mente i limiti di velocità.
I limiti di velocità antistanti possono
essere adottati solo per il regolatore di
velocità a radar dinamico.
Eventualmente il sistema non reagisce
ai limiti di velocità, se la posizione della
vettura non può essere determinata
univocamente dal sistema di naviga-
zione.I sensori di parcheggio offrono assi-
stenza durante le manovre di parcheg-
gio della vettura. Il lento avvicinamento
a un oggetto davanti o dietro la propria
vettura è indicato da segnali acustici e
visualizzato sul Control Display.
A seconda della versione: eventuali
ostacoli sul lato della vettura rilevati dai
sensori a ultrasuoni laterali possono
essere segnalati anche dalla funzione
di protezione laterale, vedere pagina
245.
I sensori a ultrasuoni per misurare le
distanze si trovano nei paraurti ed
eventualmente nei lati della vettura.
A seconda dell'ostacolo e delle condi-
zioni ambientali, il raggio di azione è di
circa 2 m.
Viene emesso un segnale acustico
quando il veicolo è a circa 70 cm da un
oggetto e la collisione è imminente.
In caso di oggetti dietro il veicolo, il
segnale acustico viene emesso prima,
a una distanza di circa 1,50 m.
Limiti del sistema
Sensori di parcheggio
Principio di funzionamento
Aspetti generali
Supra_OM_Italian_OM9A063L_1_2111.book 241 ページ ２０２１年８月２７日　金曜日　午後６時５５分

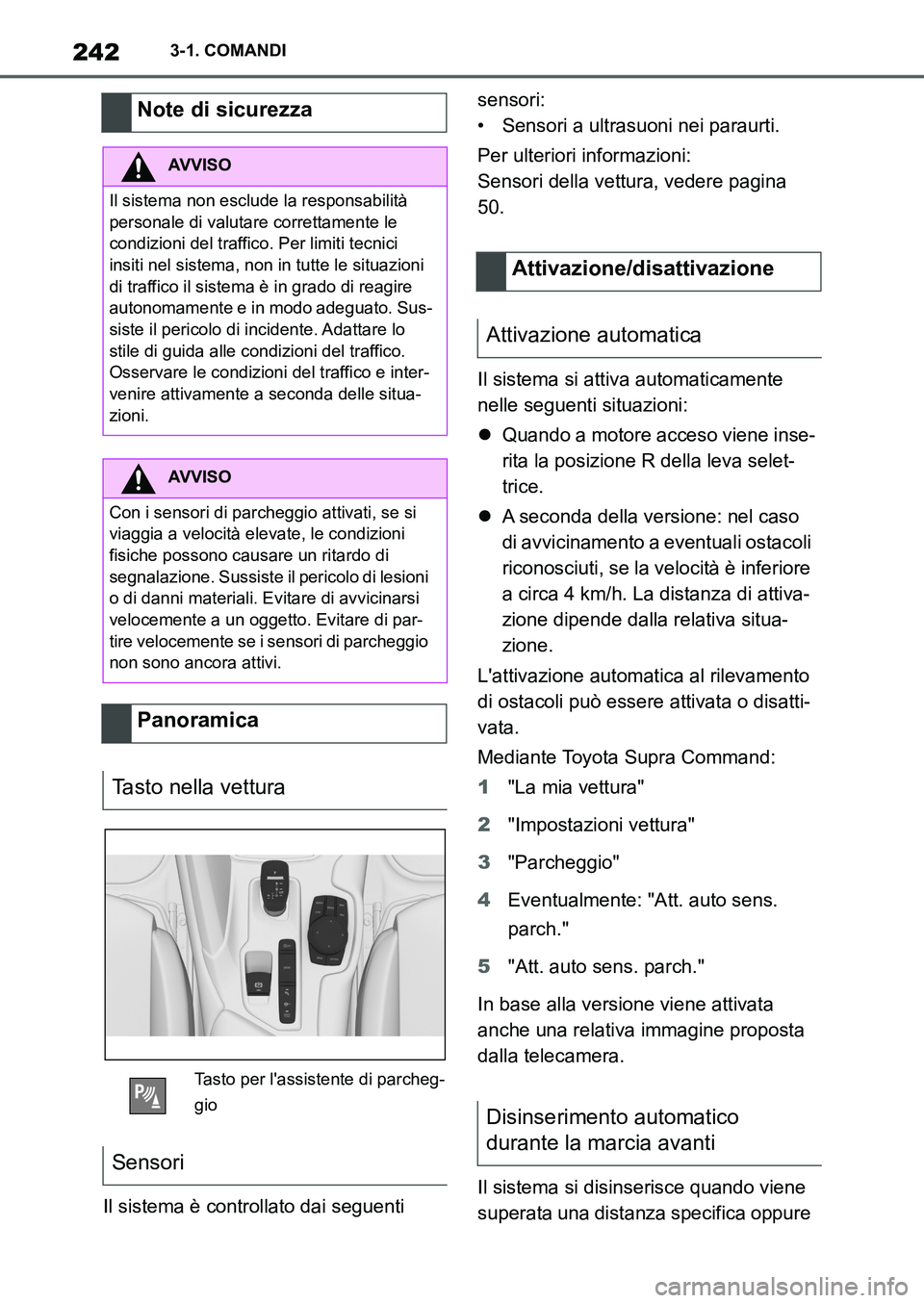

2423-1. COMANDI
Il sistema è controllato dai seguenti sensori:
• Sensori a ultrasuoni nei paraurti.
Per ulteriori informazioni:
Sensori della vettura, vedere pagina
50.
Il sistema si attiva automaticamente
nelle seguenti situazioni:
Quando a motore acceso viene inse-
rita la posizione R della leva selet-
trice.
A seconda della versione: nel caso
di avvicinamento a eventuali ostacoli
riconosciuti, se la velocità è inferiore
a circa 4 km/h. La distanza di attiva-
zione dipende dalla relativa situa-
zione.
L'attivazione automatica al rilevamento
di ostacoli può essere attivata o disatti-
vata.
Mediante Toyota Supra Command:
1"La mia vettura"
2"Impostazioni vettura"
3"Parcheggio"
4Eventualmente: "Att. auto sens.
parch."
5"Att. auto sens. parch."
In base alla versione viene attivata
anche una relativa immagine proposta
dalla telecamera.
Il sistema si disinserisce quando viene
superata una distanza specifica oppure
Note di sicurezza
AVVISO
Il sistema non esclude la responsabilità
personale di valutare correttamente le
condizioni del traffico. Per limiti tecnici
insiti nel sistema, non in tutte le situazioni
di traffico il sistema è in grado di reagire
autonomamente e in modo adeguato. Sus-
siste il pericolo di incidente. Adattare lo
stile di guida alle condizioni del traffico.
Osservare le condizioni del traffico e inter-
venire attivamente a seconda delle situa-
zioni.
AVVISO
Con i sensori di parcheggio attivati, se si
viaggia a velocità elevate, le condizioni
fisiche possono causare un ritardo di
segnalazione. Sussiste il pericolo di lesioni
o di danni materiali. Evitare di avvicinarsi
velocemente a un oggetto. Evitare di par-
tire velocemente se i sensori di parcheggio
non sono ancora attivi.
Panoramica
Tasto nella vettura
Tasto per l'assistente di parcheg-
gio
Sensori
Attivazione/disattivazione
Attivazione automatica
Disinserimento automatico
durante la marcia avanti
Supra_OM_Italian_OM9A063L_1_2111.book 242 ページ ２０２１年８月２７日　金曜日　午後６時５５分

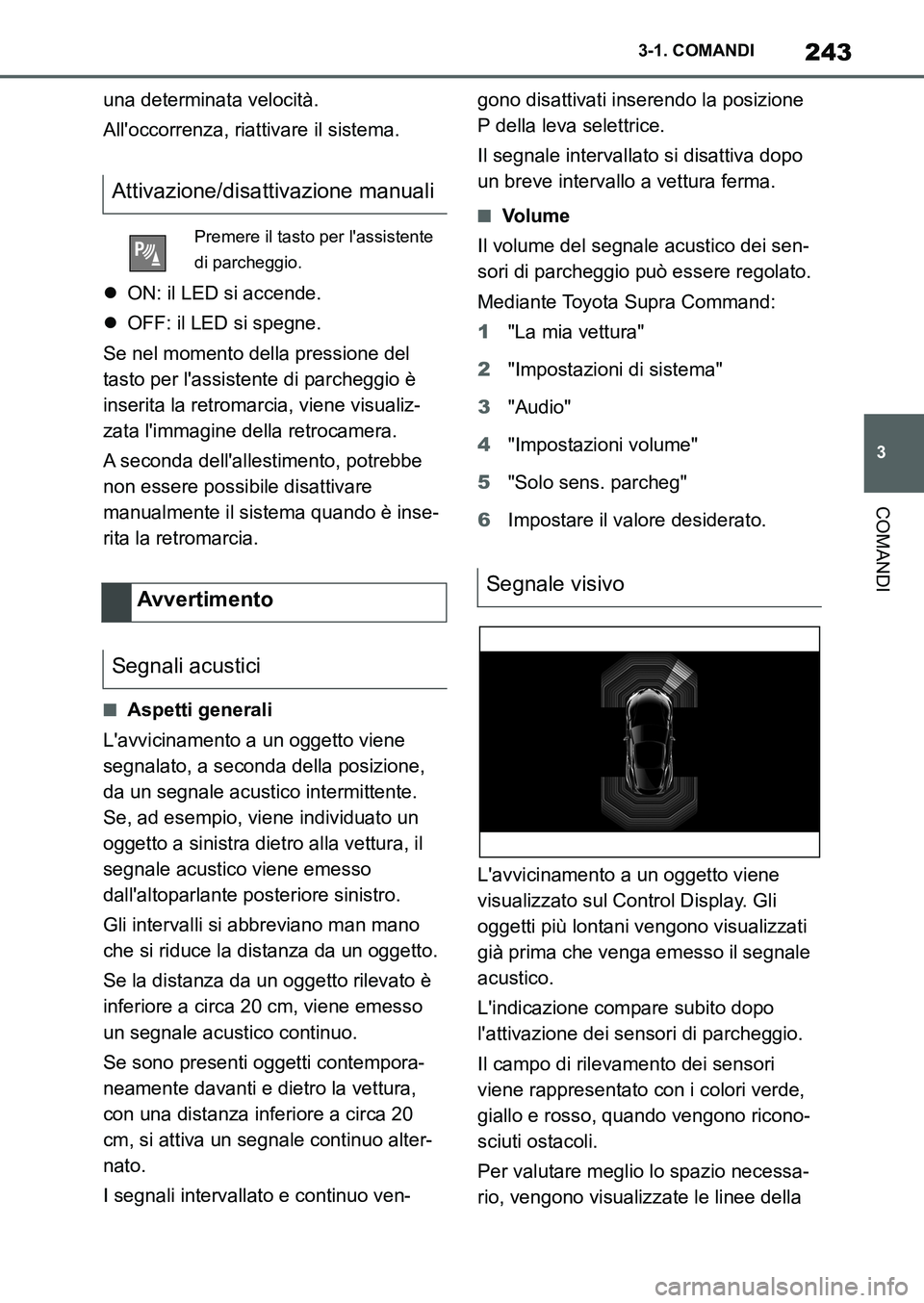

243
3 3-1. COMANDI
COMANDI
una determinata velocità.
All'occorrenza, riattivare il sistema.
ON: il LED si accende.
OFF: il LED si spegne.
Se nel momento della pressione del
tasto per l'assistente di parcheggio è
inserita la retromarcia, viene visualiz-
zata l'immagine della retrocamera.
A seconda dell'allestimento, potrebbe
non essere possibile disattivare
manualmente il sistema quando è inse-
rita la retromarcia.
■Aspetti generali
L'avvicinamento a un oggetto viene
segnalato, a seconda della posizione,
da un segnale acustico intermittente.
Se, ad esempio, viene individuato un
oggetto a sinistra dietro alla vettura, il
segnale acustico viene emesso
dall'altoparlante posteriore sinistro.
Gli intervalli si abbreviano man mano
che si riduce la distanza da un oggetto.
Se la distanza da un oggetto rilevato è
inferiore a circa 20 cm, viene emesso
un segnale acustico continuo.
Se sono presenti oggetti contempora-
neamente davanti e dietro la vettura,
con una distanza inferiore a circa 20
cm, si attiva un segnale continuo alter-
nato.
I segnali intervallato e continuo ven-gono disattivati inserendo la posizione
P della leva selettrice.
Il segnale intervallato si disattiva dopo
un breve intervallo a vettura ferma.
■Volume
Il volume del segnale acustico dei sen-
sori di parcheggio può essere regolato.
Mediante Toyota Supra Command:
1"La mia vettura"
2"Impostazioni di sistema"
3"Audio"
4"Impostazioni volume"
5"Solo sens. parcheg"
6Impostare il valore desiderato.
L'avvicinamento a un oggetto viene
visualizzato sul Control Display. Gli
oggetti più lontani vengono visualizzati
già prima che venga emesso il segnale
acustico.
L'indicazione compare subito dopo
l'attivazione dei sensori di parcheggio.
Il campo di rilevamento dei sensori
viene rappresentato con i colori verde,
giallo e rosso, quando vengono ricono-
sciuti ostacoli.
Per valutare meglio lo spazio necessa-
rio, vengono visualizzate le linee della
Attivazione/disattivazione manuali
Premere il tasto per l'assistente
di parcheggio.
Avvertimento
Segnali acusticiSegnale visivo
Supra_OM_Italian_OM9A063L_1_2111.book 243 ページ ２０２１年８月２７日　金曜日　午後６時５５分

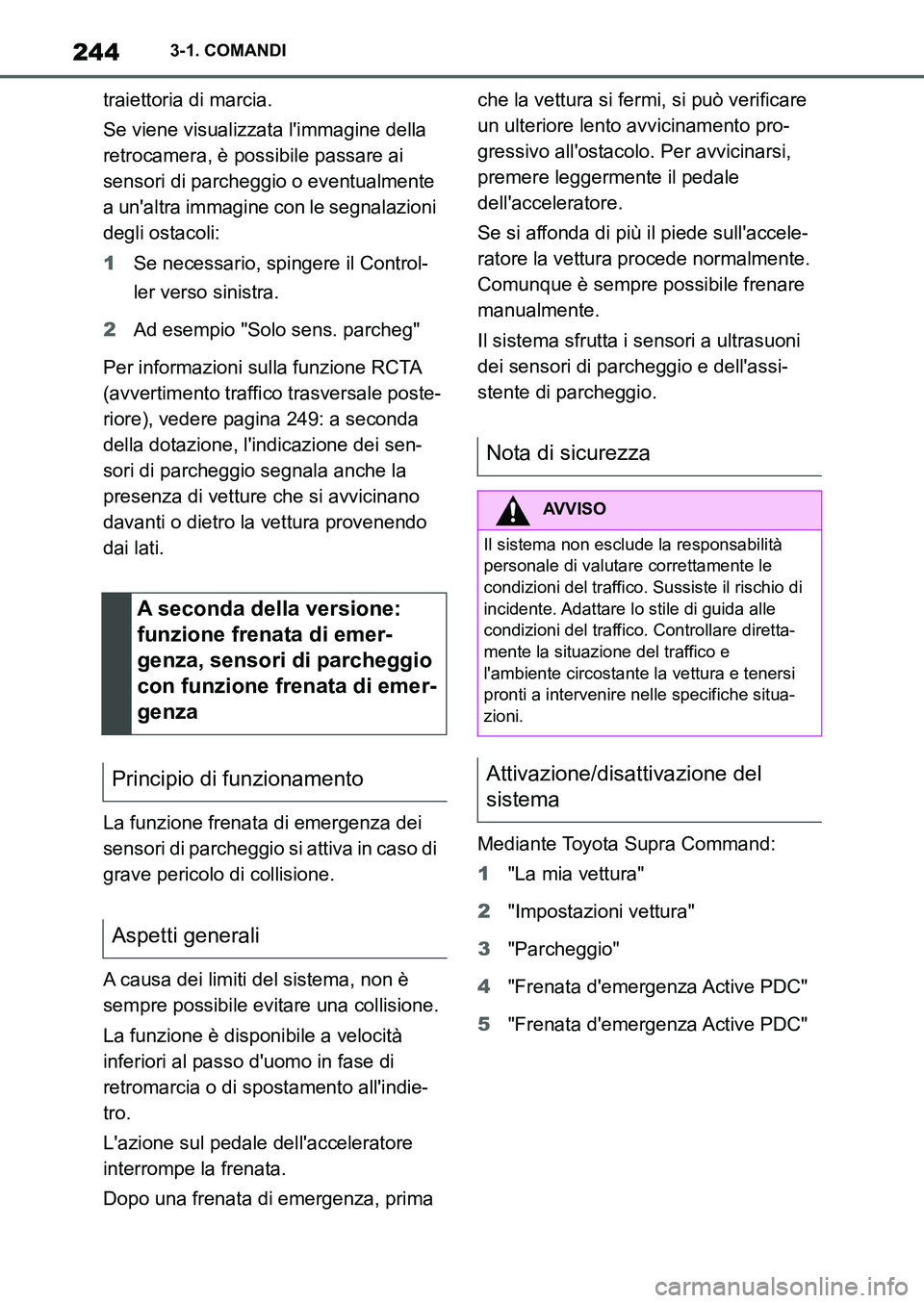

2443-1. COMANDI
traiettoria di marcia.
Se viene visualizzata l'immagine della
retrocamera, è possibile passare ai
sensori di parcheggio o eventualmente
a un'altra immagine con le segnalazioni
degli ostacoli:
1Se necessario, spingere il Control-
ler verso sinistra.
2Ad esempio "Solo sens. parcheg"
Per informazioni sulla funzione RCTA
(avvertimento traffico trasversale poste-
riore), vedere pagina 249: a seconda
della dotazione, l'indicazione dei sen-
sori di parcheggio segnala anche la
presenza di vetture che si avvicinano
davanti o dietro la vettura provenendo
dai lati.
La funzione frenata di emergenza dei
sensori di parcheggio si attiva in caso di
grave pericolo di collisione.
A causa dei limiti del sistema, non è
sempre possibile evitare una collisione.
La funzione è disponibile a velocità
inferiori al passo d'uomo in fase di
retromarcia o di spostamento all'indie-
tro.
L'azione sul pedale dell'acceleratore
interrompe la frenata.
Dopo una frenata di emergenza, prima che la vettura si fermi, si può verificare
un ulteriore lento avvicinamento pro-
gressivo all'ostacolo. Per avvicinarsi,
premere leggermente il pedale
dell'acceleratore.
Se si affonda di più il piede sull'accele-
ratore la vettura procede normalmente.
Comunque è sempre possibile frenare
manualmente.
Il sistema sfrutta i sensori a ultrasuoni
dei sensori di parcheggio e dell'assi-
stente di parcheggio.
Mediante Toyota Supra Command:
1"La mia vettura"
2"Impostazioni vettura"
3"Parcheggio"
4"Frenata d'emergenza Active PDC"
5"Frenata d'emergenza Active PDC"
A seconda della versione:
funzione frenata di emer-
genza, sensori di parcheggio
con funzione frenata di emer-
genza
Principio di funzionamento
Aspetti generali
Nota di sicurezza
AVVISO
Il sistema non esclude la responsabilità
personale di valutare correttamente le
condizioni del traffico. Sussiste il rischio di
incidente. Adattare lo stile di guida alle
condizioni del traffico. Controllare diretta-
mente la situazione del traffico e
l'ambiente circostante la vettura e tenersi
pronti a intervenire nelle specifiche situa-
zioni.
Attivazione/disattivazione del
sistema
Supra_OM_Italian_OM9A063L_1_2111.book 244 ページ ２０２１年８月２７日　金曜日　午後６時５５分

245
3 3-1. COMANDI
COMANDI

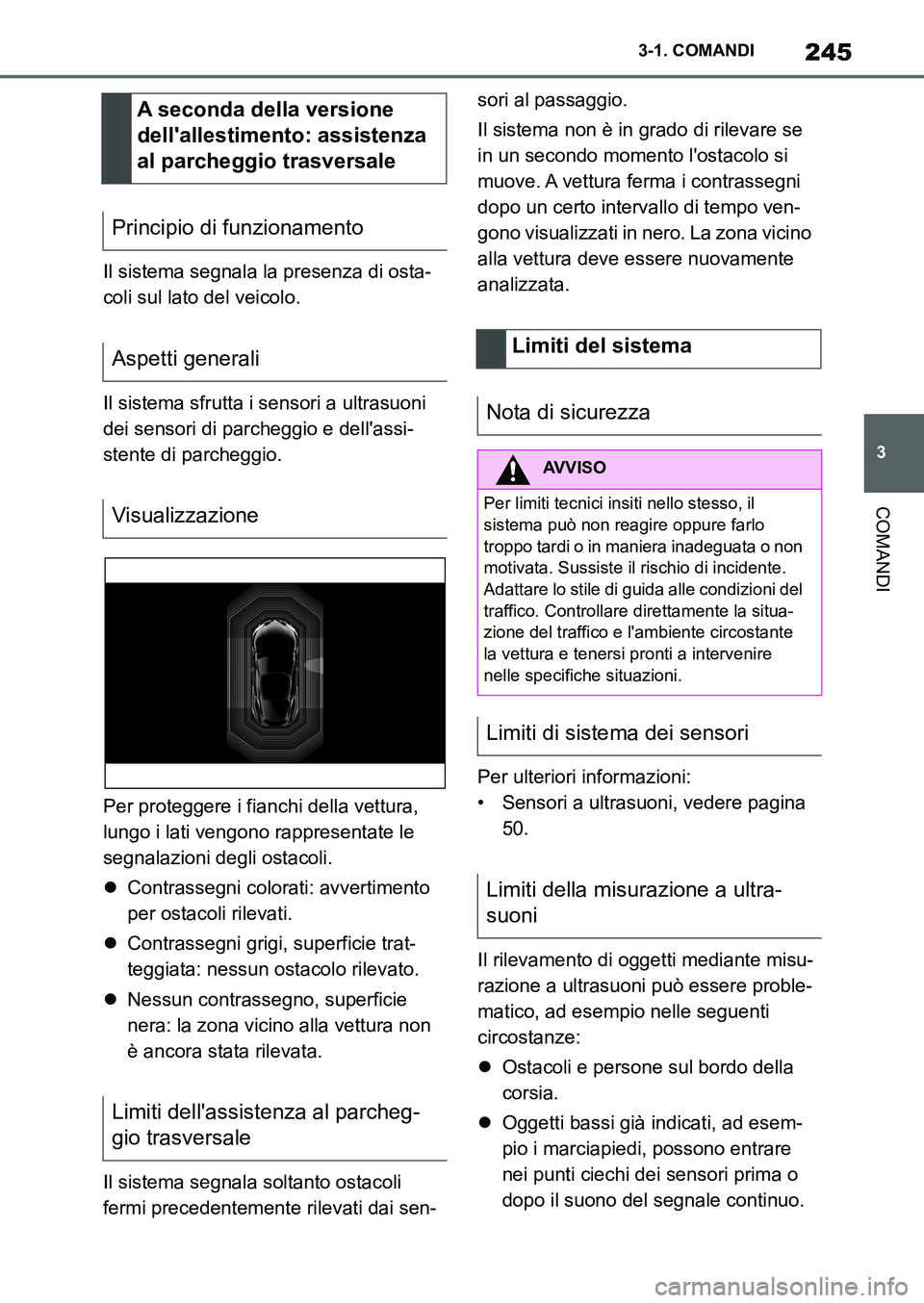

Il sistema segnala la presenza di osta-
coli sul lato del veicolo.
Il sistema sfrutta i sensori a ultrasuoni
dei sensori di parcheggio e dell'assi-
stente di parcheggio.
Per proteggere i fianchi della vettura,
lungo i lati vengono rappresentate le
segnalazioni degli ostacoli.
Contrassegni colorati: avvertimento
per ostacoli rilevati.
Contrassegni grigi, superficie trat-
teggiata: nessun ostacolo rilevato.
Nessun contrassegno, superficie
nera: la zona vicino alla vettura non
è ancora stata rilevata.
Il sistema segnala soltanto ostacoli
fermi precedentemente rilevati dai sen-sori al passaggio.
Il sistema non è in grado di rilevare se
in un secondo momento l'ostacolo si
muove. A vettura ferma i contrassegni
dopo un certo intervallo di tempo ven-
gono visualizzati in nero. La zona vicino
alla vettura deve essere nuovamente
analizzata.
Per ulteriori informazioni:
• Sensori a ultrasuoni, vedere pagina
50.
Il rilevamento di oggetti mediante misu-
razione a ultrasuoni può essere proble-
matico, ad esempio nelle seguenti
circostanze:
Ostacoli e persone sul bordo della
corsia.
Oggetti bassi già indicati, ad esem-
pio i marciapiedi, possono entrare
nei punti ciechi dei sensori prima o
dopo il suono del segnale continuo.
A seconda della versione
dell'allestimento: assistenza
al parcheggio trasversale
Principio di funzionamento
Aspetti generali
Visualizzazione
Limiti dell'assistenza al parcheg-
gio trasversale
Limiti del sistema
Nota di sicurezza
AVVISO
Per limiti tecnici insiti nello stesso, il
sistema può non reagire oppure farlo
troppo tardi o in maniera inadeguata o non
motivata. Sussiste il rischio di incidente.
Adattare lo stile di guida alle condizioni del
traffico. Controllare direttamente la situa-
zione del traffico e l'ambiente circostante
la vettura e tenersi pronti a intervenire
nelle specifiche situazioni.
Limiti di sistema dei sensori
Limiti della misurazione a ultra-
suoni
Supra_OM_Italian_OM9A063L_1_2111.book 245 ページ ２０２１年８月２７日　金曜日　午後６時５５分

2463-1. COMANDI

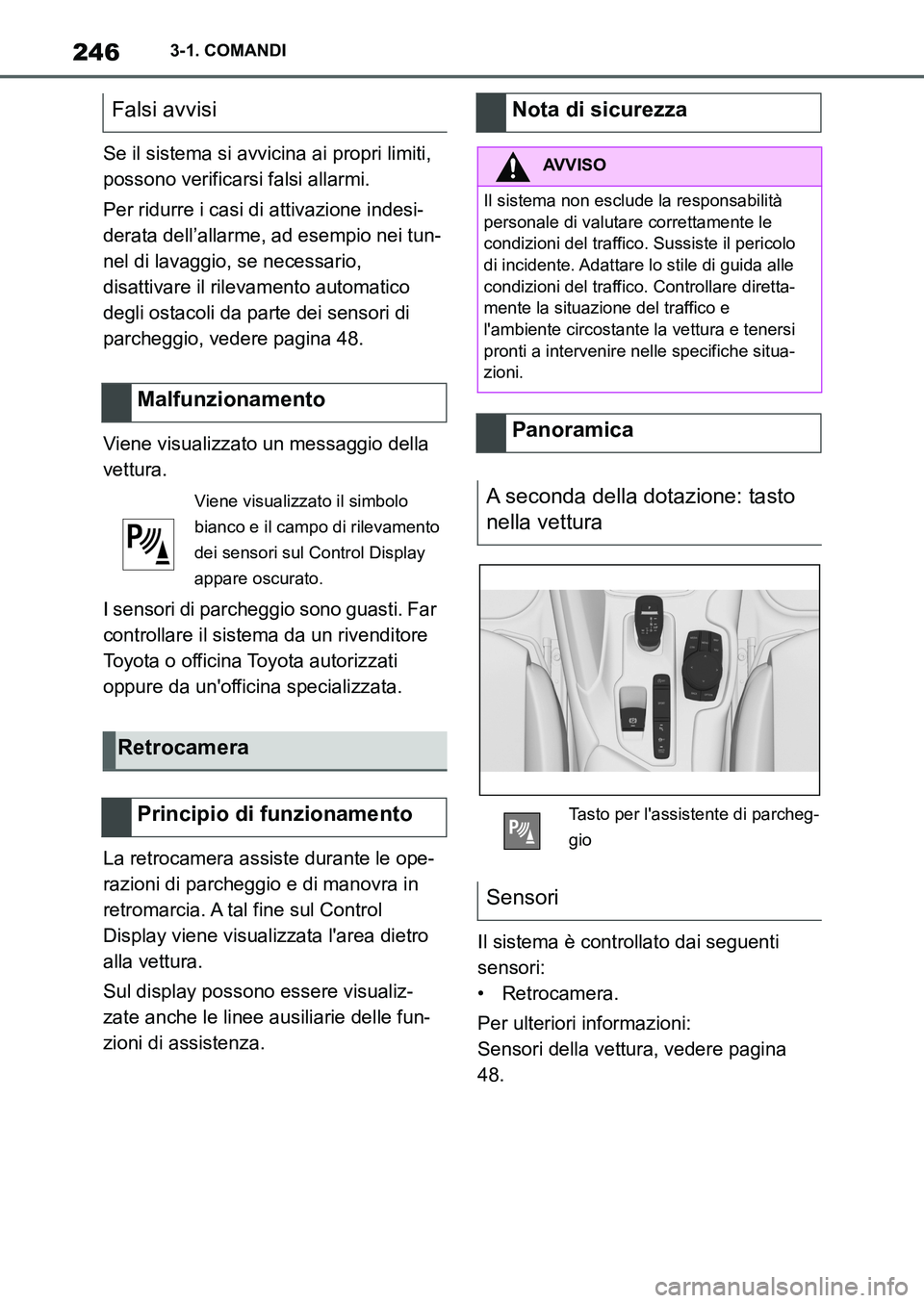

Se il sistema si avvicina ai propri limiti,
possono verificarsi falsi allarmi.
Per ridurre i casi di attivazione indesi-
derata dell’allarme, ad esempio nei tun-
nel di lavaggio, se necessario,
disattivare il rilevamento automatico
degli ostacoli da parte dei sensori di
parcheggio, vedere pagina 48.
Viene visualizzato un messaggio della
vettura.
I sensori di parcheggio sono guasti. Far
controllare il sistema da un rivenditore
Toyota o officina Toyota autorizzati
oppure da un'officina specializzata.
La retrocamera assiste durante le ope-
razioni di parcheggio e di manovra in
retromarcia. A tal fine sul Control
Display viene visualizzata l'area dietro
alla vettura.
Sul display possono essere visualiz-
zate anche le linee ausiliarie delle fun-
zioni di assistenza.Il sistema è controllato dai seguenti
sensori:
•Retrocamera.
Per ulteriori informazioni:
Sensori della vettura, vedere pagina
48.
Falsi avvisi
Malfunzionamento
Viene visualizzato il simbolo
bianco e il campo di rilevamento
dei sensori sul Control Display
appare oscurato.
Retrocamera
Principio di funzionamento
Nota di sicurezza
AVVISO
Il sistema non esclude la responsabilità
personale di valutare correttamente le
condizioni del traffico. Sussiste il pericolo
di incidente. Adattare lo stile di guida alle
condizioni del traffico. Controllare diretta-
mente la situazione del traffico e
l'ambiente circostante la vettura e tenersi
pronti a intervenire nelle specifiche situa-
zioni.
Panoramica
A seconda della dotazione: tasto
nella vettura
Tasto per l'assistente di parcheg-
gio
Sensori
Supra_OM_Italian_OM9A063L_1_2111.book 246 ページ ２０２１年８月２７日　金曜日　午後６時５５分

247
3 3-1. COMANDI
COMANDI

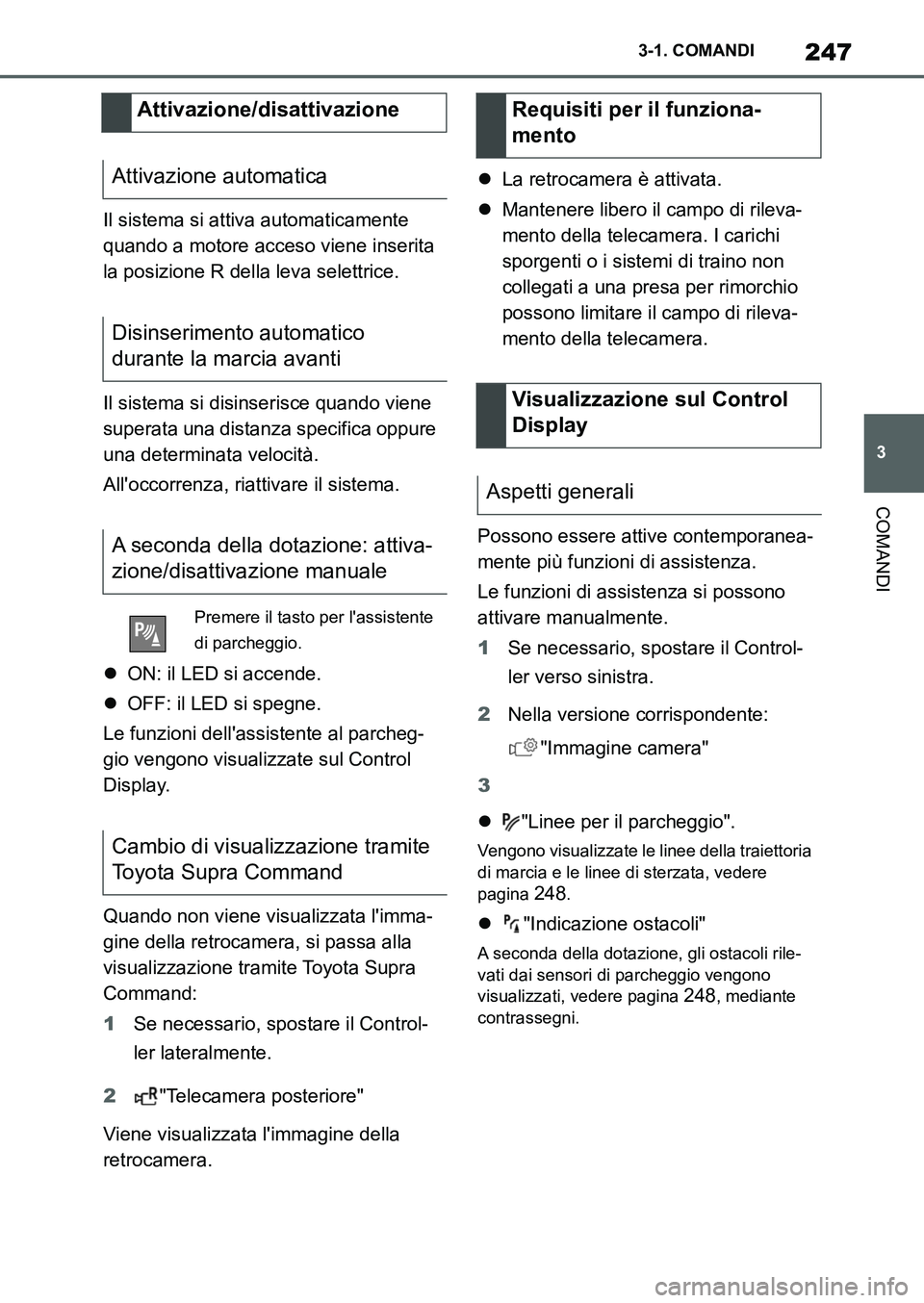

Il sistema si attiva automaticamente
quando a motore acceso viene inserita
la posizione R della leva selettrice.
Il sistema si disinserisce quando viene
superata una distanza specifica oppure
una determinata velocità.
All'occorrenza, riattivare il sistema.
ON: il LED si accende.
OFF: il LED si spegne.
Le funzioni dell'assistente al parcheg-
gio vengono visualizzate sul Control
Display.
Quando non viene visualizzata l'imma-
gine della retrocamera, si passa alla
visualizzazione tramite Toyota Supra
Command:
1Se necessario, spostare il Control-
ler lateralmente.
2"Telecamera posteriore"
Viene visualizzata l'immagine della
retrocamera.La retrocamera è attivata.
Mantenere libero il campo di rileva-
mento della telecamera. I carichi
sporgenti o i sistemi di traino non
collegati a una presa per rimorchio
possono limitare il campo di rileva-
mento della telecamera.
Possono essere attive contemporanea-
mente più funzioni di assistenza.
Le funzioni di assistenza si possono
attivare manualmente.
1Se necessario, spostare il Control-
ler verso sinistra.
2Nella versione corrispondente:
"Immagine camera"
3
"Linee per il parcheggio".
Vengono visualizzate le linee della traiettoria
di marcia e le linee di sterzata, vedere
pagina
248.
"Indicazione ostacoli"
A seconda della dotazione, gli ostacoli rile-
vati dai sensori di parcheggio vengono
visualizzati, vedere pagina
248, mediante
contrassegni.
Attivazione/disattivazione
Attivazione automatica
Disinserimento automatico
durante la marcia avanti
A seconda della dotazione: attiva-
zione/disattivazione manuale
Premere il tasto per l'assistente
di parcheggio.
Cambio di visualizzazione tramite
Toyota Supra Command
Requisiti per il funziona-
mento
Visualizzazione sul Control
Display
Aspetti generali
Supra_OM_Italian_OM9A063L_1_2111.book 247 ページ ２０２１年８月２７日　金曜日　午後６時５５分

2483-1. COMANDI

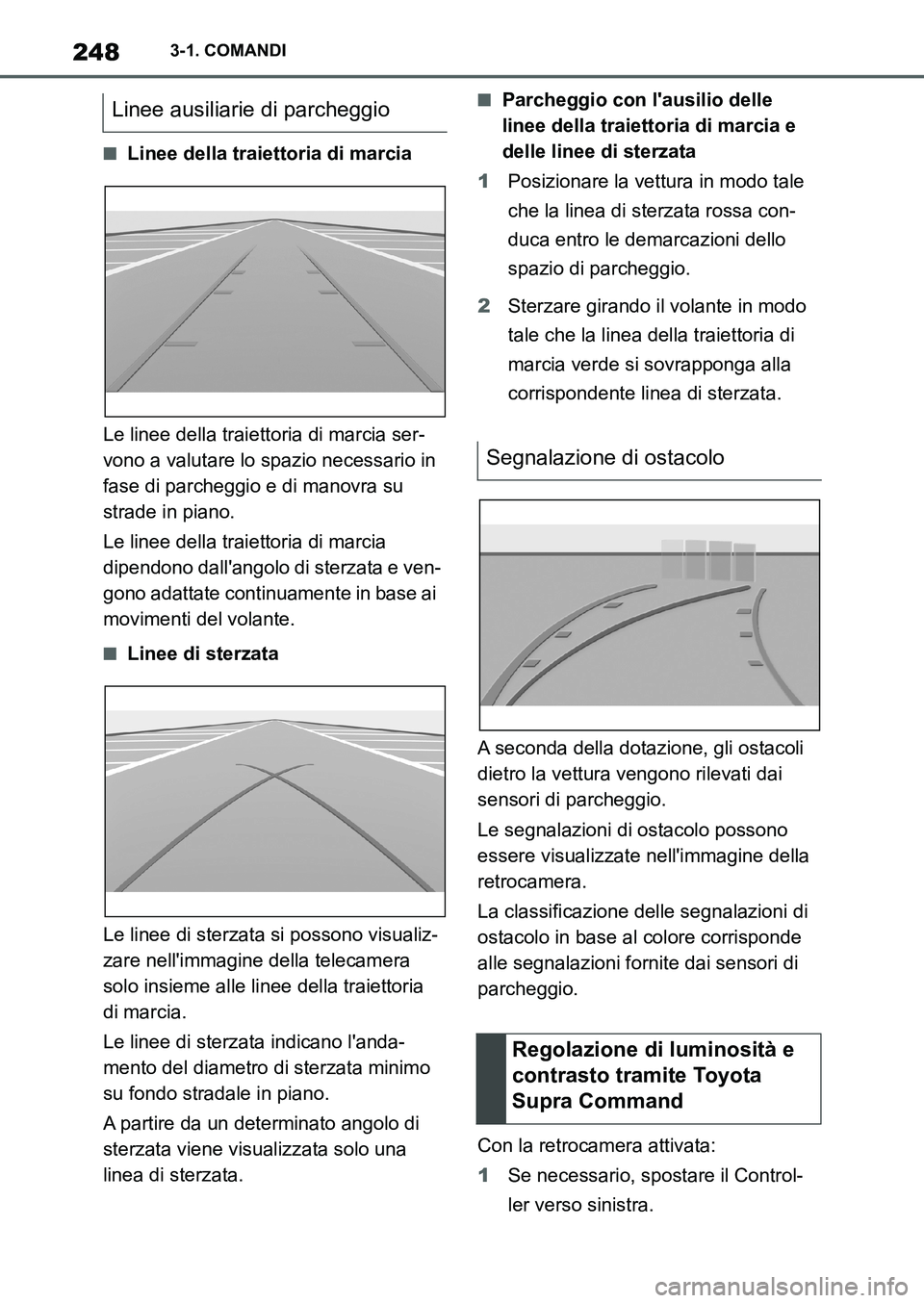

■Linee della traiettoria di marcia
Le linee della traiettoria di marcia ser-
vono a valutare lo spazio necessario in
fase di parcheggio e di manovra su
strade in piano.
Le linee della traiettoria di marcia
dipendono dall'angolo di sterzata e ven-
gono adattate continuamente in base ai
movimenti del volante.
■Linee di sterzata
Le linee di sterzata si possono visualiz-
zare nell'immagine della telecamera
solo insieme alle linee della traiettoria
di marcia.
Le linee di sterzata indicano l'anda-
mento del diametro di sterzata minimo
su fondo stradale in piano.
A partire da un determinato angolo di
sterzata viene visualizzata solo una
linea di sterzata.
■Parcheggio con l'ausilio delle
linee della traiettoria di marcia e
delle linee di sterzata
1Posizionare la vettura in modo tale
che la linea di sterzata rossa con-
duca entro le demarcazioni dello
spazio di parcheggio.
2Sterzare girando il volante in modo
tale che la linea della traiettoria di
marcia verde si sovrapponga alla
corrispondente linea di sterzata.
A seconda della dotazione, gli ostacoli
dietro la vettura vengono rilevati dai
sensori di parcheggio.
Le segnalazioni di ostacolo possono
essere visualizzate nell'immagine della
retrocamera.
La classificazione delle segnalazioni di
ostacolo in base al colore corrisponde
alle segnalazioni fornite dai sensori di
parcheggio.
Con la retrocamera attivata:
1Se necessario, spostare il Control-
ler verso sinistra.Linee ausiliarie di parcheggio
Segnalazione di ostacolo
Regolazione di luminosità e
contrasto tramite Toyota
Supra Command
Supra_OM_Italian_OM9A063L_1_2111.book 248 ページ ２０２１年８月２７日　金曜日　午後６時５５分
