4-3. Wartung in Eigenregie

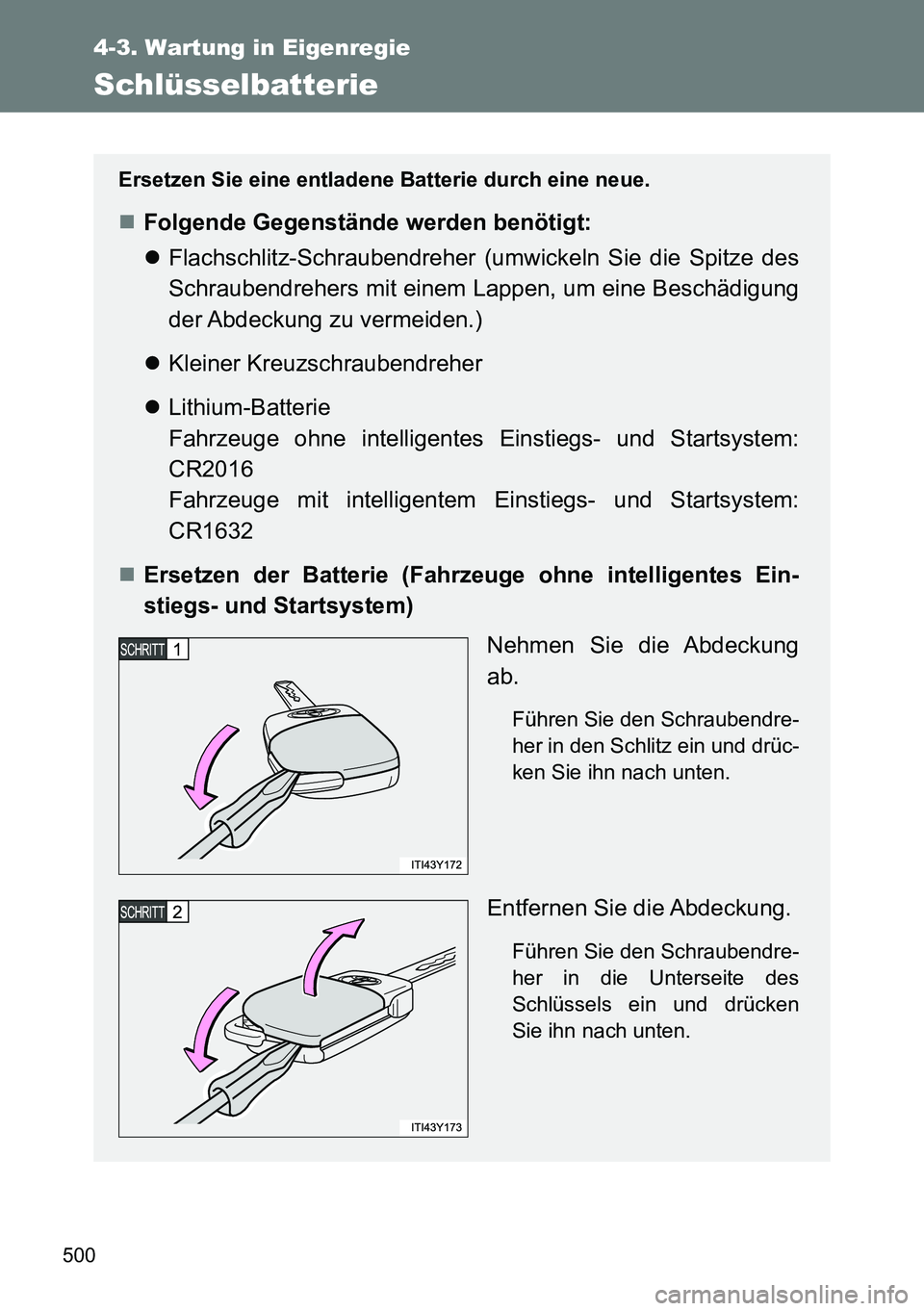

Schlüsselbatterie
Ersetzen Sie eine entladene Batterie durch eine neue.
Folgende Gegenstände werden benötigt:
Flachschlitz-Schraubendreher (umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen, um eine Beschädigung
der Abdeckung zu vermeiden.)
Kleiner Kreuzschraubendreher
Lithium-Batterie
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
CR2016
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
CR1632
Ersetzen der Batterie (Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem)
Nehmen Sie die Abdeckung
ab.
Führen Sie den Schraubendre-
her in den Schlitz ein und drüc-
ken Sie ihn nach unten.
Entfernen Sie die Abdeckung.
Führen Sie den Schraubendre-
her in die Unterseite des
Schlüssels ein und drücken
Sie ihn nach unten.

501 4-3. Wartung in Eigenregie
4
Wartung und Pflege
Entfernen Sie die leere Batte-
rie.

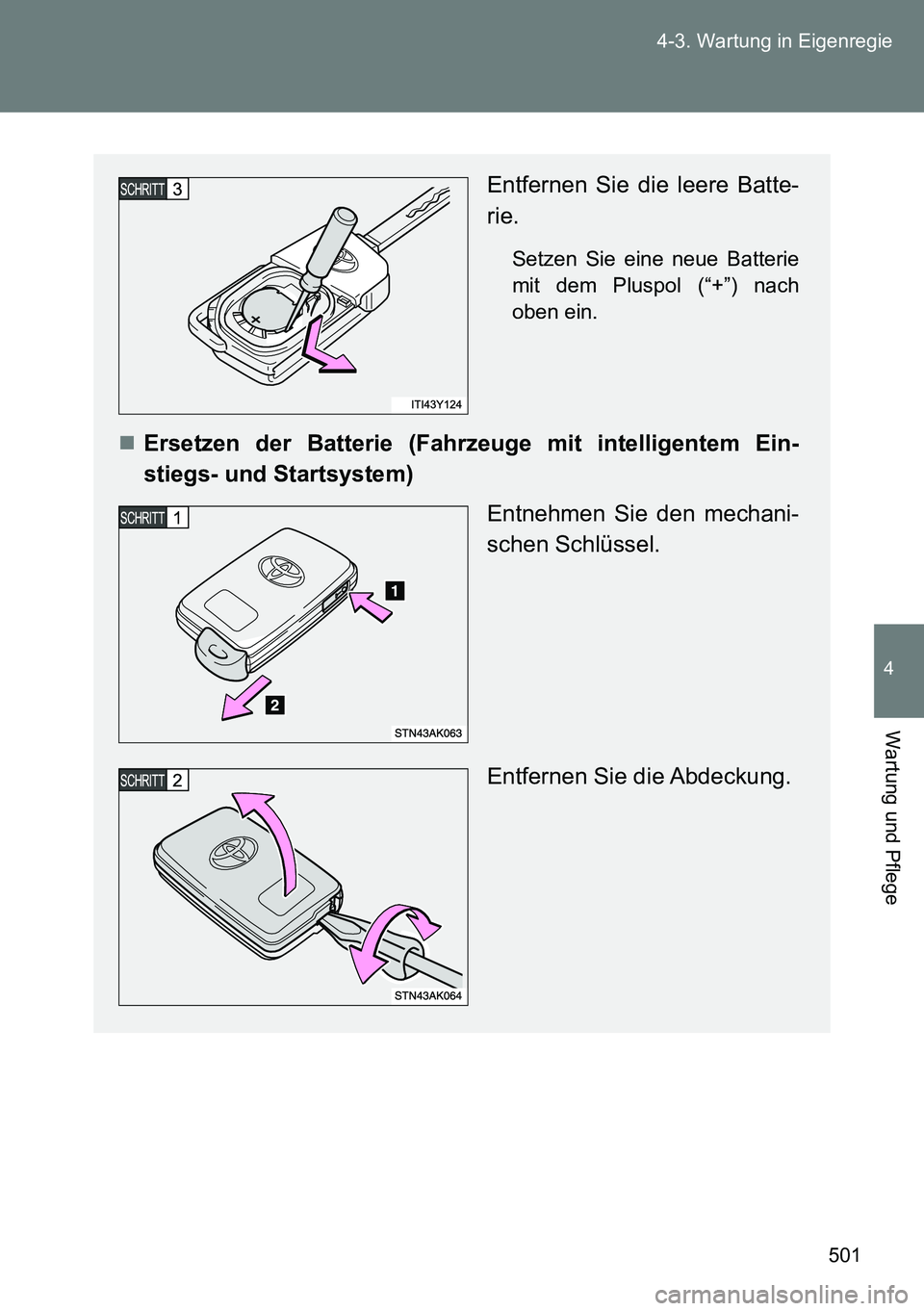

Setzen Sie eine neue Batterie
mit dem Pluspol (“+”) nach
oben ein.
Ersetzen der Batterie (Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem)
Entnehmen Sie den mechani-
schen Schlüssel.
Entfernen Sie die Abdeckung.

502 4-3. Wartung in Eigenregie
Wenn die Schlüsselbatterie entladen ist
Die folgenden Symptome können auftreten.
Das intelligente Einstiegs- und Startsystem (je nach Ausstattung) und die
Funkfernbedienung funktionieren nicht ordnungsgemäß.
Die Reichweite ist geringer.
Verwenden Sie die folgenden Typen von Lithium-Batterien
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: CR2016
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: CR1632
Batterien können bei einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder in anderen vorschriftsmäßig qualifizierten und ausgerüste-
ten Fachbetrieben sowie bei Juwelieren und in Uhren- oder
Fotogeschäften erworben werden.
Ersetzen Sie die Batterie mit dem gleichen oder einem gleichwertigen
Typ, der von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb empfohlen wird.
Entsorgen Sie alte Batterien gemäß örtlichen Bestimmungen.

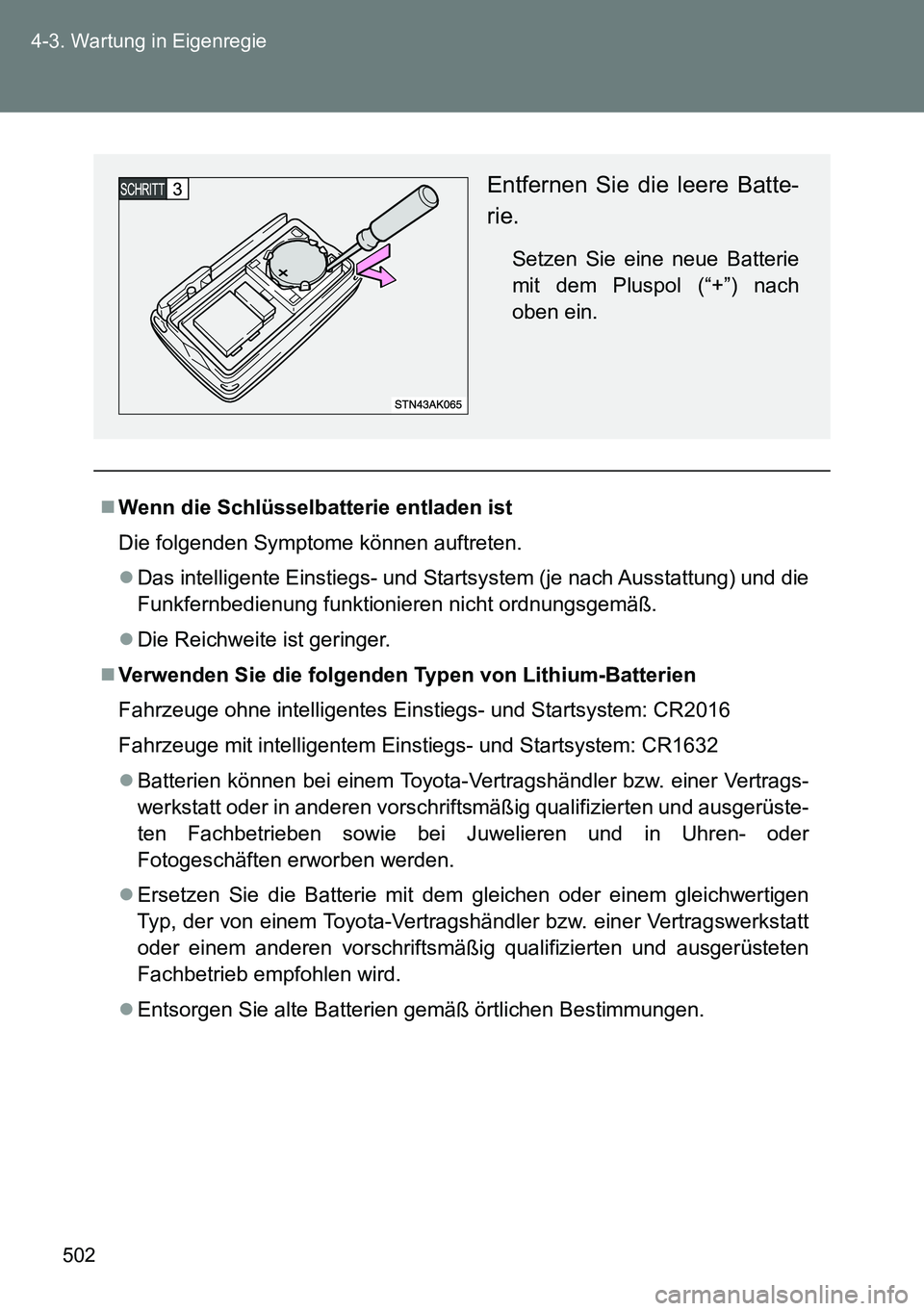

Entfernen Sie die leere Batte-
rie.
Setzen Sie eine neue Batterie
mit dem Pluspol (“+”) nach
oben ein.

503 4-3. Wartung in Eigenregie
4
Wartung und Pflege

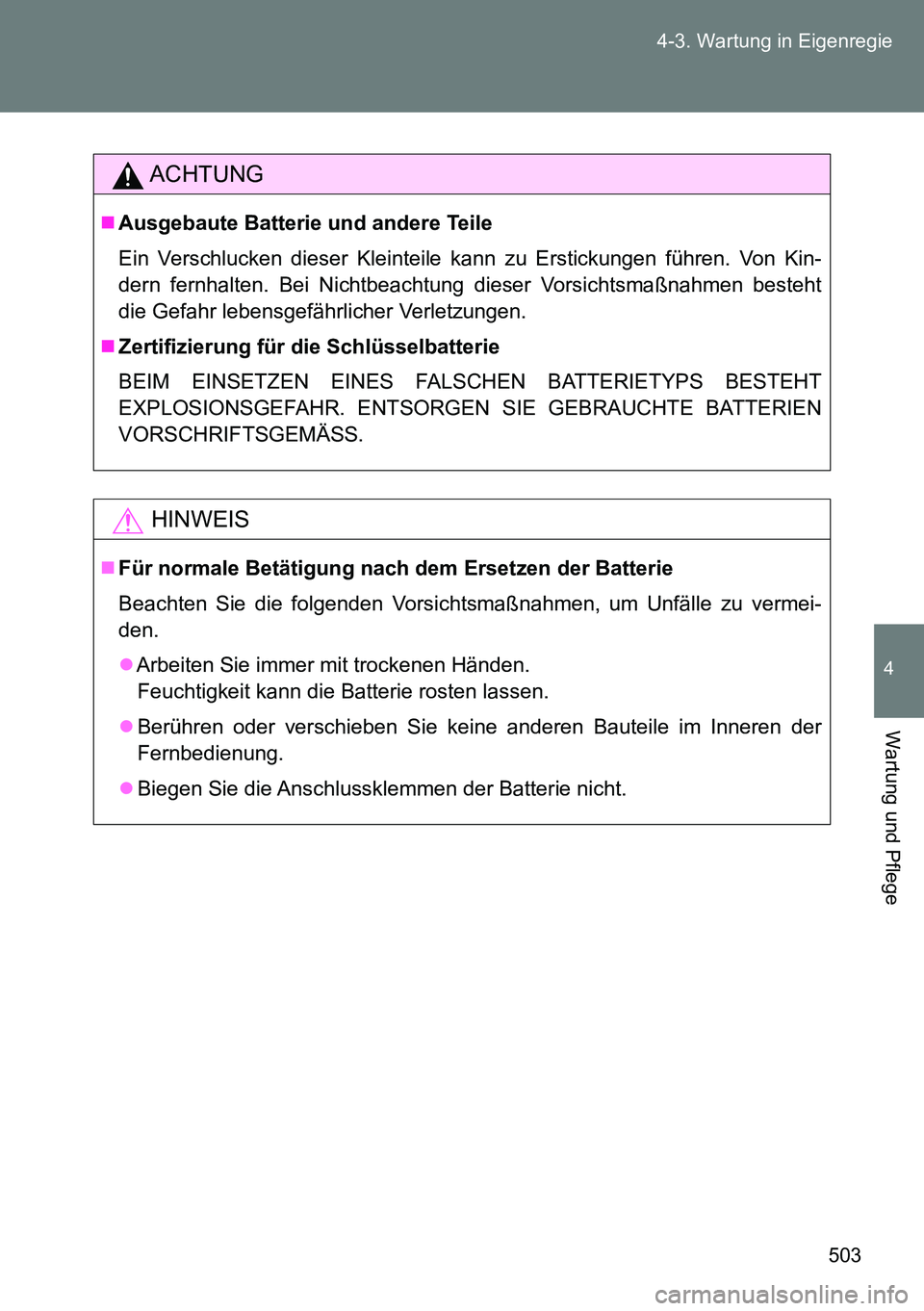

ACHTUNG
Ausgebaute Batterie und andere Teile
Ein Verschlucken dieser Kleinteile kann zu Erstickungen führen. Von Kin-
dern fernhalten. Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht
die Gefahr lebensgefährlicher Verletzungen.
Zertifizierung für die Schlüsselbatterie
BEIM EINSETZEN EINES FALSCHEN BATTERIETYPS BESTEHT
EXPLOSIONSGEFAHR. ENTSORGEN SIE GEBRAUCHTE BATTERIEN
VORSCHRIFTSGEMÄSS.
HINWEIS
Für normale Betätigung nach dem Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Unfälle zu vermei-
den.
Arbeiten Sie immer mit trockenen Händen.
Feuchtigkeit kann die Batterie rosten lassen.
Berühren oder verschieben Sie keine anderen Bauteile im Inneren der
Fernbedienung.
Biegen Sie die Anschlussklemmen der Batterie nicht.

504
4-3. Wartung in Eigenregie

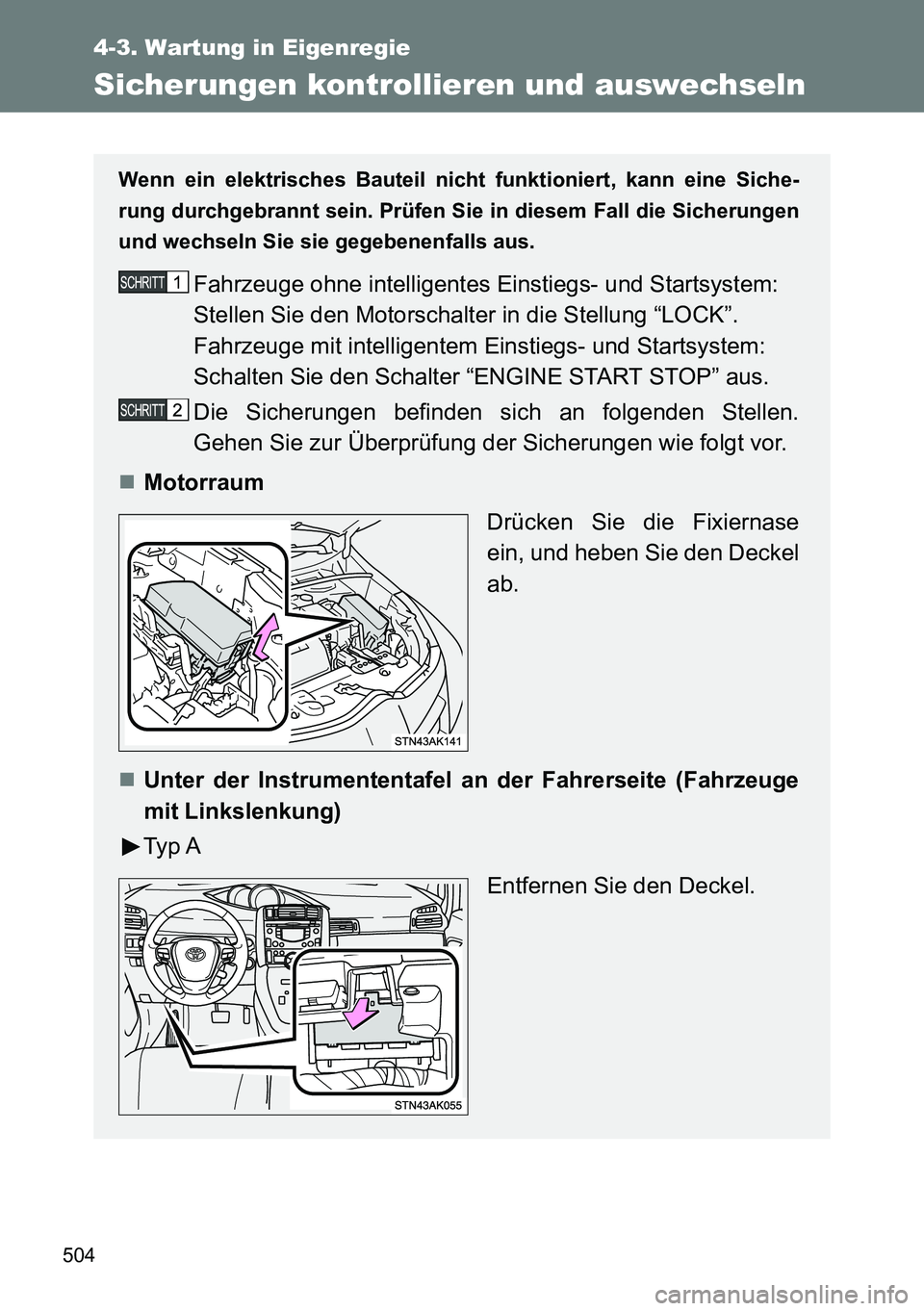

Sicherungen kontrollieren und auswechseln
Wenn ein elektrisches Bauteil nicht funktioniert, kann eine Siche-
rung durchgebrannt sein. Prüfen Sie in diesem Fall die Sicherungen
und wechseln Sie sie gegebenenfalls aus.
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Stellen Sie den Motorschalter in die Stellung “LOCK”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Schalten Sie den Schalter “ENGINE START STOP” aus.
Die Sicherungen befinden sich an folgenden Stellen.
Gehen Sie zur Überprüfung der Sicherungen wie folgt vor.
Motorraum
Drücken Sie die Fixiernase
ein, und heben Sie den Deckel
ab.
Unter der Instrumententafel an der Fahrerseite (Fahrzeuge
mit Linkslenkung)
Typ A
Entfernen Sie den Deckel.

505 4-3. Wartung in Eigenregie
4
Wartung und Pflege
Typ B

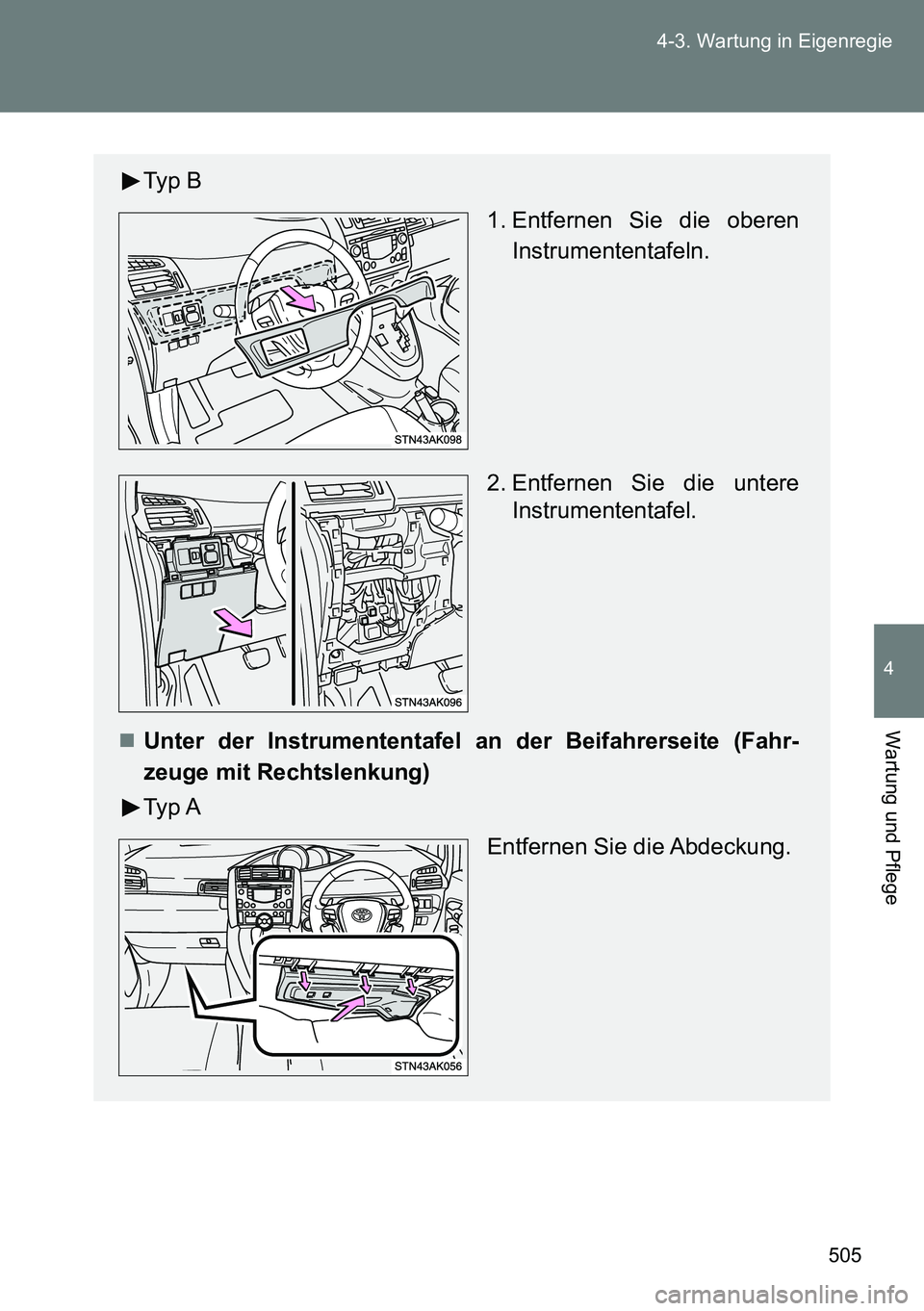

1. Entfernen Sie die oberen
Instrumententafeln.
2. Entfernen Sie die untere
Instrumententafel.
Unter der Instrumententafel an der Beifahrerseite (Fahr-
zeuge mit Rechtslenkung)
Typ A
Entfernen Sie die Abdeckung.

506 4-3. Wartung in Eigenregie
Entfernen Sie den Deckel.
Typ B
1. Öffnen Sie das Handschuh-
fach. Schieben Sie die
Klappe ab.
2. Heben Sie das Handschuh-
fach an, um die Klemmen
unten zu lösen, und neh-
men Sie es ab.
Hinweise dazu, welche Sicherung nach einem
Systemausfall überprüft werden muss, finden Sie unter
“Sicherungsplan und Amperezahl” (S. 509).

507 4-3. Wartung in Eigenregie
4
Wartung und Pflege

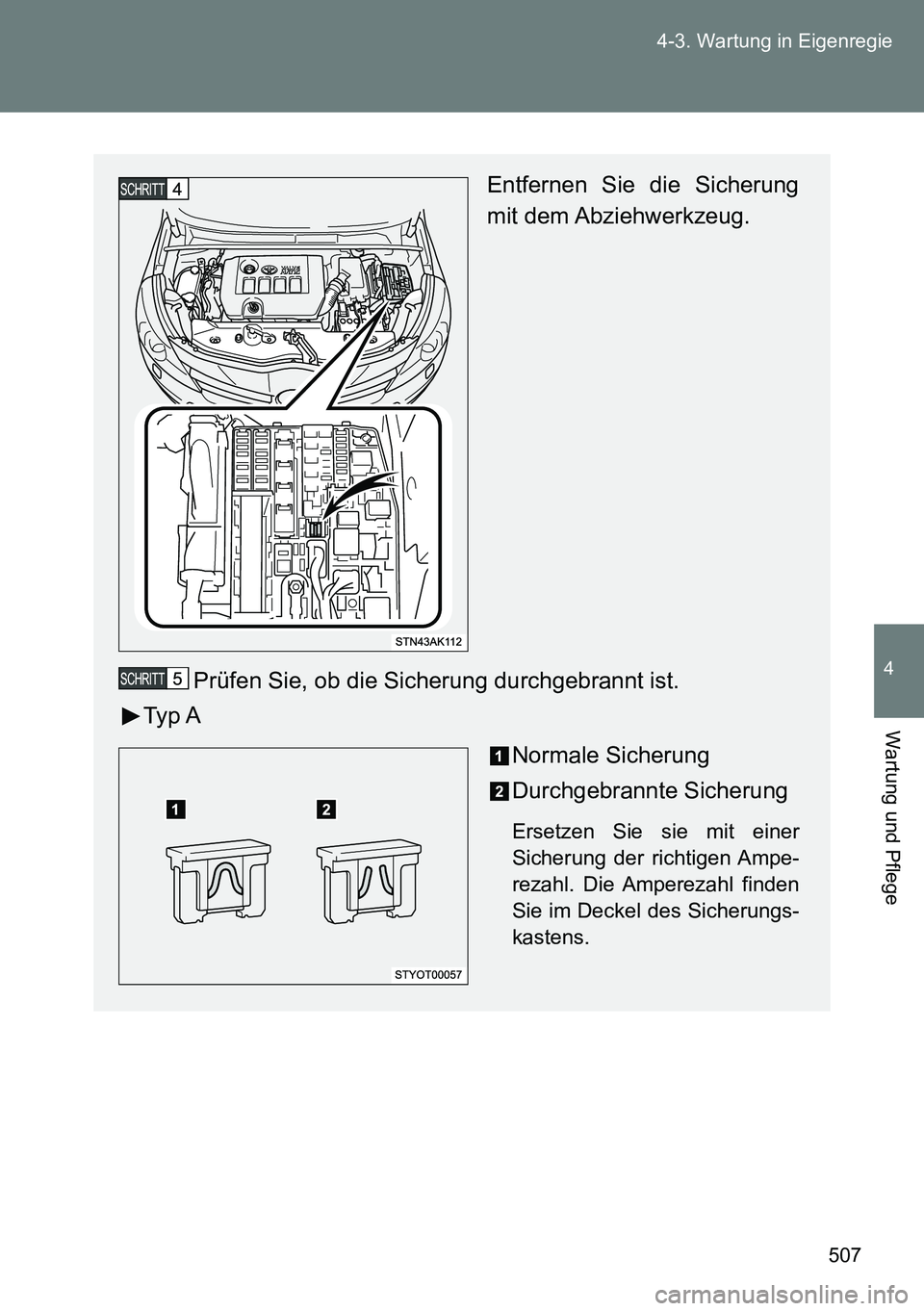

Entfernen Sie die Sicherung
mit dem Abziehwerkzeug.
Prüfen Sie, ob die Sicherung durchgebrannt ist.
Typ A
Normale Sicherung
Durchgebrannte Sicherung
Ersetzen Sie sie mit einer
Sicherung der richtigen Ampe-
rezahl. Die Amperezahl finden
Sie im Deckel des Sicherungs-
kastens.

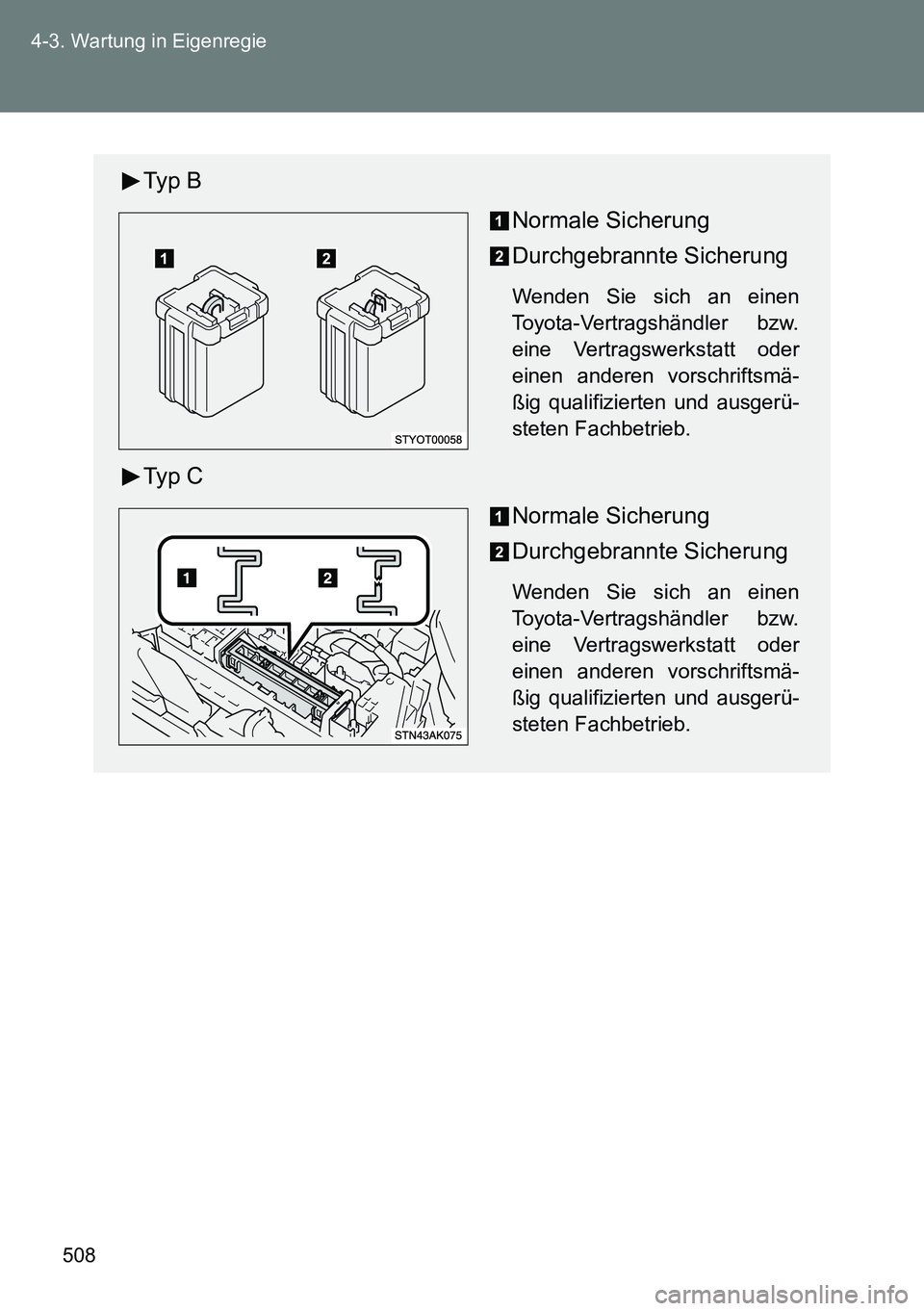

508 4-3. Wartung in Eigenregie
Typ B
Normale Sicherung
Durchgebrannte Sicherung
Wenden Sie sich an einen
Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder
einen anderen vorschriftsmä-
ßig qualifizierten und ausgerü-
steten Fachbetrieb.
Typ C
Normale Sicherung
Durchgebrannte Sicherung
Wenden Sie sich an einen
Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder
einen anderen vorschriftsmä-
ßig qualifizierten und ausgerü-
steten Fachbetrieb.

509 4-3. Wartung in Eigenregie
4
Wartung und Pflege

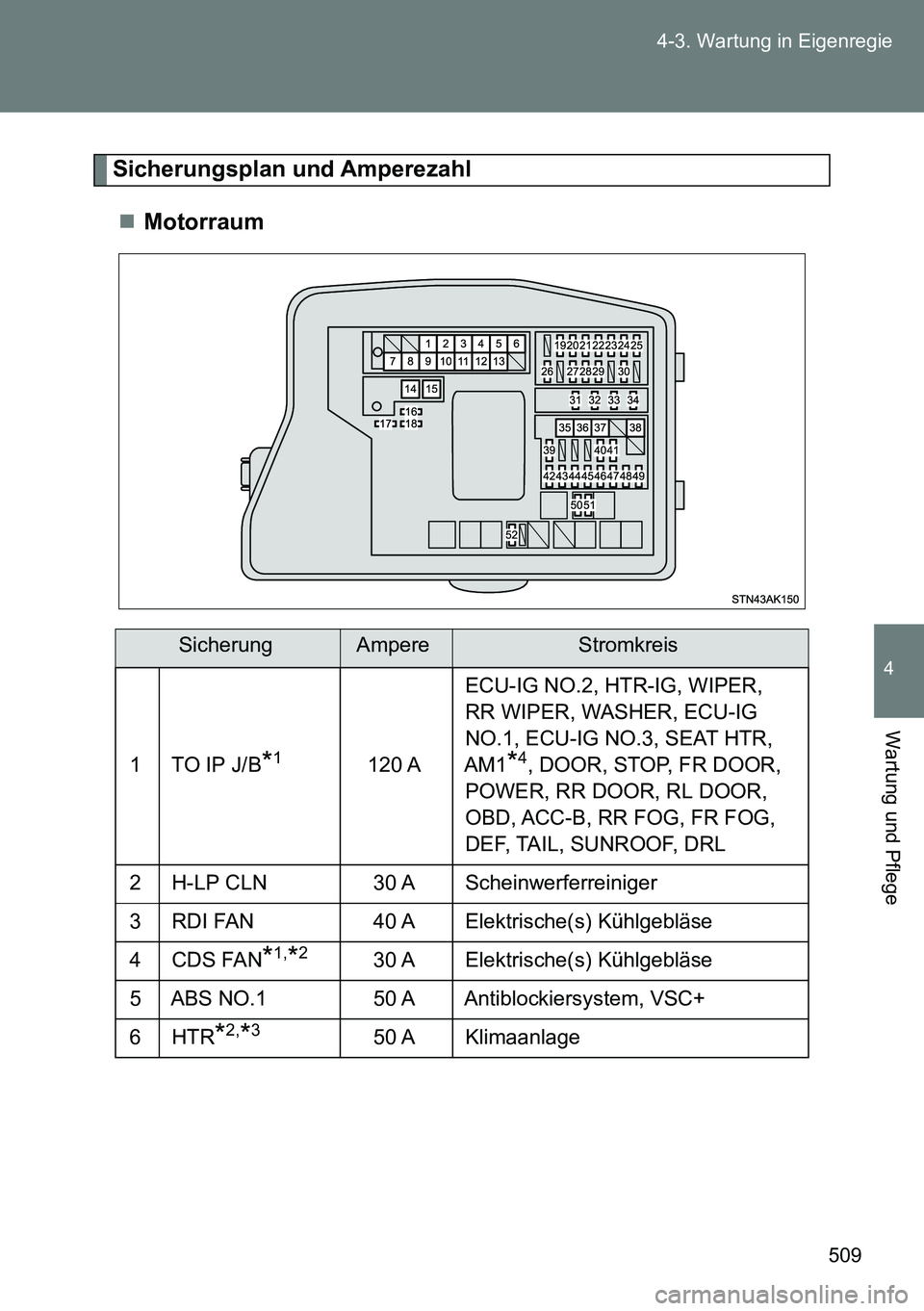

Sicherungsplan und Amperezahl
Motorraum
SicherungAmpereStromkreis
1TO IP J/B*1120 AECU-IG NO.2, HTR-IG, WIPER,
RR WIPER, WASHER, ECU-IG
NO.1, ECU-IG NO.3, SEAT HTR,
AM1*4, DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
DEF, TAIL, SUNROOF, DRL
2H-LP CLN30 A Scheinwerferreiniger
3RDI FAN40 A Elektrische(s) Kühlgebläse
4CDS FAN*1,*230 A Elektrische(s) Kühlgebläse
5 ABS NO.1 50 A Antiblockiersystem, VSC+
6 HTR
*2,*350 A Klimaanlage
