TOYOTA VERSO 2015 Eksploatavimo vadovas (in Lithuanian)

471
4-3. Savarankiška prieži
ūra
4
Automobilio prieži ūra ir valymas
VERSO(BMW)_WE_OM64558E

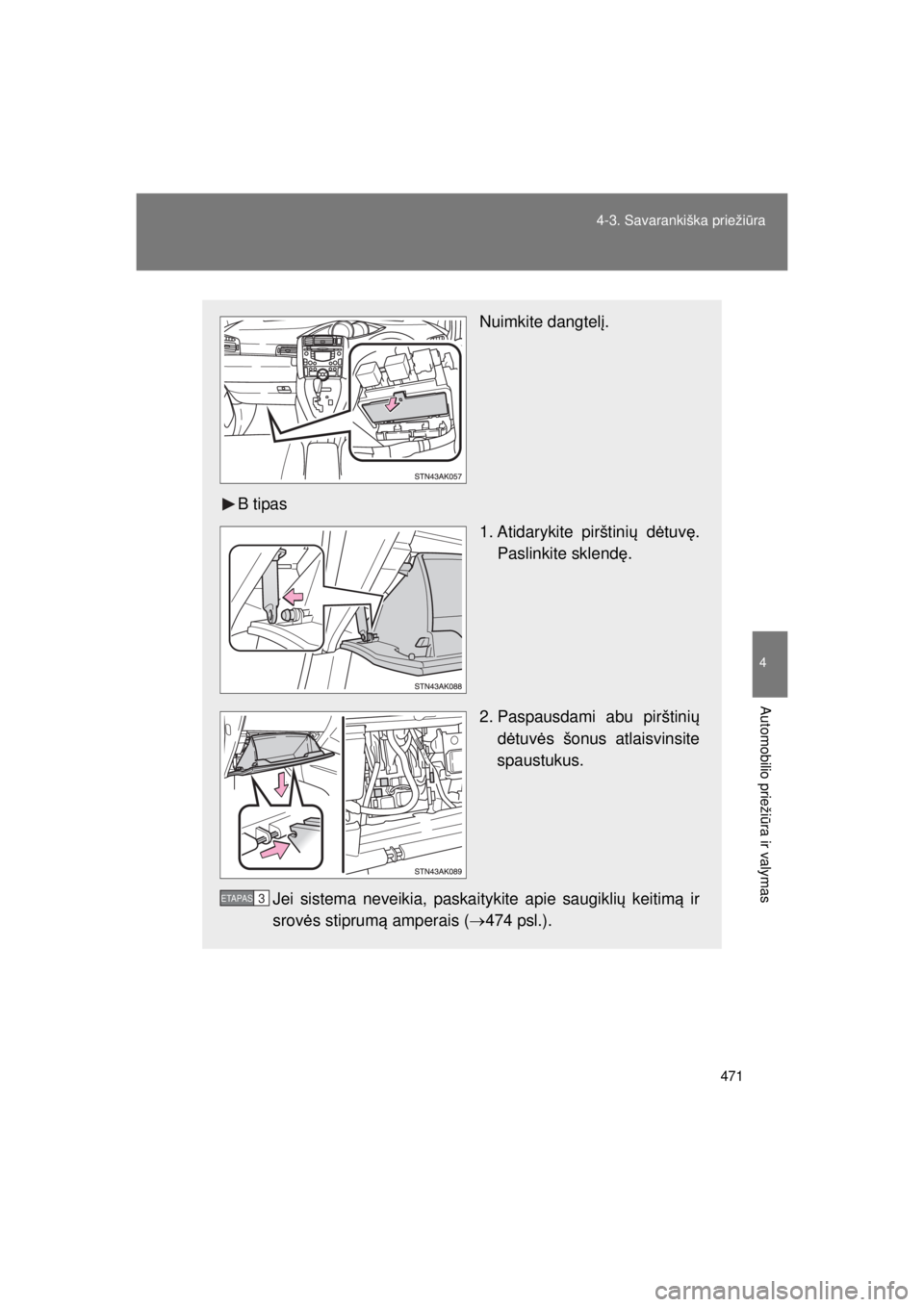

Nuimkite dangtel į.
B tipas 1. Atidarykite pirštinių d ėtuv ę.
Paslinkite sklend ę.
2. Paspausdami abu pirštini ų
d ėtuv ės šonus atlaisvinsite
spaustukus.
Jei sistema neveikia, pask aitykite apie saugiklių keitim ą ir
srov ės stiprum ą amperais ( →474 psl.).
ETAPAS3
VERSO_WE.book Page 471 Sunda y, February 2, 2014 8:52 PM

472
4-3. Savarankiška prieži
ūra
VERSO(BMW)_WE_OM64558E

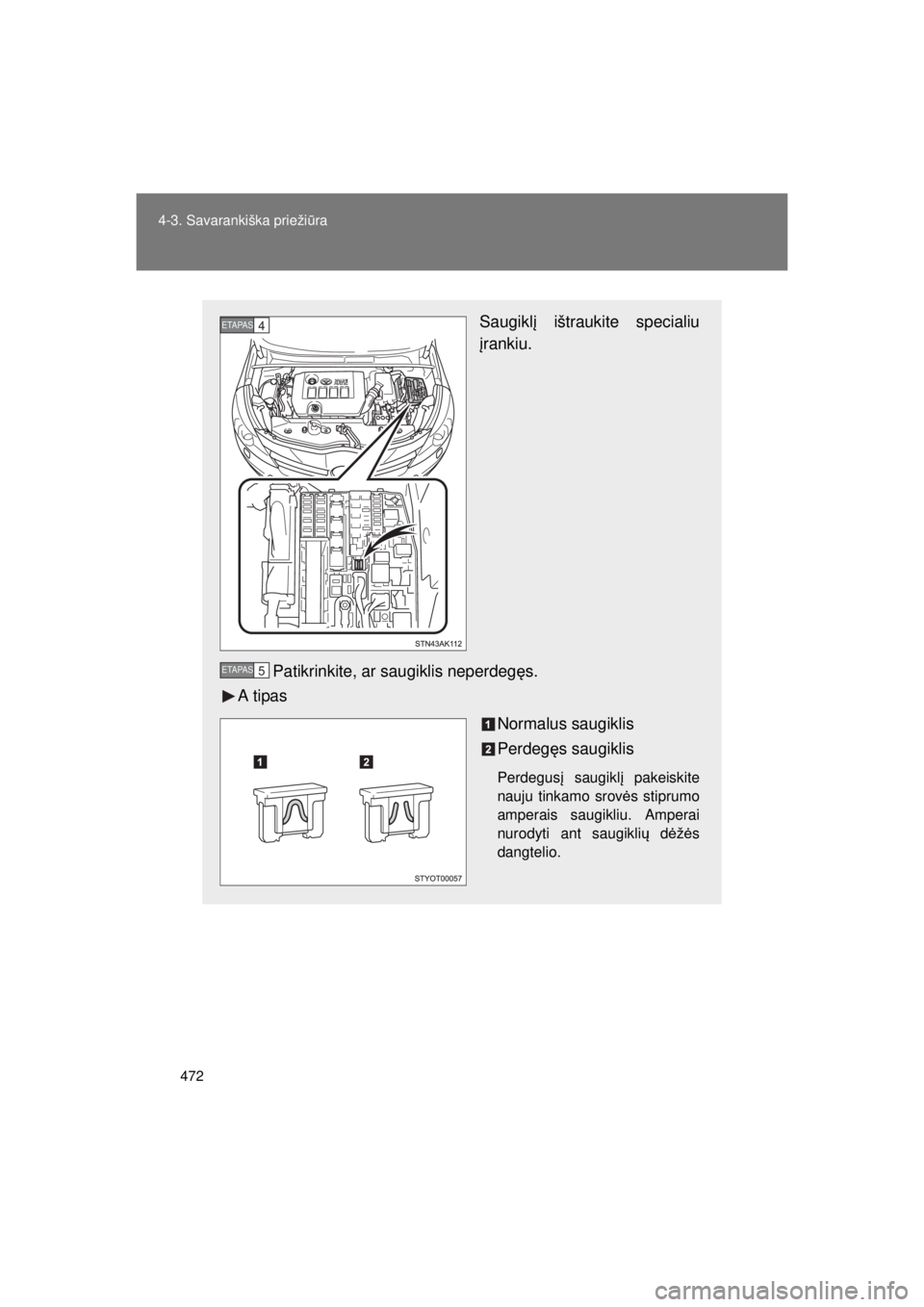

Saugikl į ištraukite specialiu
į rankiu.
Patikrinkite, ar saugiklis neperdeg ęs.
A tipas
Normalus saugiklis
Perdegęs saugiklis
Perdegus į saugikl į pakeiskite
nauju tinkamo srov ės stiprumo
amperais saugikliu. Amperai
nurodyti ant saugikli ų d ėžė s
dangtelio.
ETAPAS4
ETAPAS5
VERSO_WE.book Page 472 Sunda y, February 2, 2014 8:52 PM

473
4-3. Savarankiška prieži
ūra
4
Automobilio prieži ūra ir valymas
VERSO(BMW)_WE_OM64558E
B tipas
Normalus saugiklis
Perdegęs saugiklis
Susisiekite su „Toyota ˮ atstovu
arba kitu kvalifikuotu specia-
listu.
C tipas
Normalus saugiklis
Perdegęs saugiklis
Susisiekite su „Toyota ˮ atstovu
arba kitu kvalifikuotu specia-
listu.
VERSO_WE.book Page 473 Sunda y, February 2, 2014 8:52 PM

474
4-3. Savarankiška prieži
ūra
VERSO(BMW)_WE_OM64558E
Saugikli ų išd ėstymas ir srov ės stiprumas
■ Variklio skyrius
SaugiklisAmperaiGrandin ė
1TO IP J/B*1120 A ECU-IG NO.2, HTR-IG, WIPER,
RR WIPER, WASHER, ECU-IG
NO.1, ECU-IG NO.3, SEAT HTR,
AM1*4, DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
DEF, TAIL, SUNROOF, DRL
2H-LP CLN30 A Priekini ų žibint ų valytuvai
3RDI FAN40 A Elektrinis ventiliatorius
4CDS FAN*1,*230 A Elektrinis ventiliatorius
5 ABS NO.1 50 A Stabdži
ų antiblokavimo sistema,
VSC+
6HTR
*2,*350 A Oro kondicionavimo sistema
VERSO_WE.book Page 474 Sunda y, February 2, 2014 8:52 PM

475
4-3. Savarankiška prieži
ūra
4
Automobilio prieži ūra ir valymas
VERSO(BMW)_WE_OM64558E
7ALT 120 A
*3
Į
krovimo sistema, RDI FAN, CDS
FAN, H-LP CLN, ABS NO.1, ABS
NO.2, HTR, STV HTR
*2, PWR
OUTLET, HTR SUB NO.1, HTR
SUB NO.2, HTR SUB NO.3, ECU-
IG NO.2, HTR-IG, WIPER, RR
WIPER, WASHER, ECU-IG NO.1,
ECU-IG NO.3, SEAT HTR, AM1
*4,
DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
DEF, TAIL, SUNROOF, DRL
140 A
*2
8
EPS*2,*380 A
Elektrin
ės vairo stiprintuvo siste-
mos
GLOW
*180 A Variklio žvaki ų sistema
9 GLOW
*280 A Variklio žvaki
ų sistema
EPS
*180 A Elektrin ė vairo stiprintuvo sistema
10 P-SYSTEM
*330 A VALVEMATIC sistema
11 EFI MAIN
*250 A
EFI NO.1, EFI NO.2, EFI NO.3*7,
EFI NO.4
FUEL HTR
*150 A Degal ų šildytuvas
12 P/I
*2,*350 A
EDU*2, EFI MAIN*3, IGT/INJ*3,
HORN, IG2
H-LP MAIN
*150 A H-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13 H-LP MAIN
*2,*350 A
H-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
P/I
*150 A HORN, IG2, ELEC FUEL PMP
14 BBC
*140 A Variklio paleidimo-išjungimo sis-
tema (Stop & Start)
15 EFI MAIN
*150 A EFI NO.1, EFI NO.2, EFI NO.4
SaugiklisAmperaiGrandin ė
VERSO_WE.book Page 475 Sunda y, February 2, 2014 8:52 PM

476
4-3. Savarankiška prieži
ūra
VERSO(BMW)_WE_OM64558E
16 SPARE
(ATSARGINIS) 10 A Atsarginis saugiklis
17 SPARE
(ATSARGINIS) 30 A Atsarginis saugiklis
18 SPARE
(ATSARGINIS) 20 A Atsarginis saugiklis
19 DOOR NO.2 25 A Korpuso valdymo ECU
20 EFI MAIN
NO.2
*1,*27,5 A Daugiakanal
ė degal ų įpurškimo
sistema/nuoseklioji daugiakanal ė
degal ų įpurškimo sistema
21 ECU-B2 10 A Berakt
ė įs ė dimo ir variklio palei-
dimo sistema, oro kondicionavimo
sistema, elektra valdomi langai
22 D.C.C SHORT N ėra grandin ės
23 ECU-B 10 A Davikliai ir matuokliai, pagrindinis
ECU, vairo sistemos jutiklis, dvi-
gubo užrakto sistema, nuotolinio
valdymo pultelis, berakt
ė įs ė dimo ir
variklio paleidimo sistema
24 RAD NO.1
*2,*320 A Audio sistema
25 DOME 10 A Bagažin
ės skyriaus šviesa, kosme-
tinio veidrod ėlio šviesa, priekini ų
dur ų apšvietimas, keleivi ų/salono
šviesos, koj ų apšvietimas
26 AM2 NO.2 7,5 A Variklio paleidimo sistema
27 TURN-HAZ 10 A Pos ūkio signalai ir avariniai žibintai
28 ETCS
*310 A Elektronin
ė droselio valdymo sis-
tema
29 AM2 30 A Variklio paleidimo sistema
30 STRG LOCK 20 A Vairara čio užrakto sistema
SaugiklisAmperaiGrandin ė
VERSO_WE.book Page 476 Sunda y, February 2, 2014 8:52 PM

477
4-3. Savarankiška prieži
ūra
4
Automobilio prieži ūra ir valymas
VERSO(BMW)_WE_OM64558E
31 IGT/INJ
*315 A
Daugiakanal
ė degal ų įpurškimo
sistema/nuoseklioji daugiakanal ė
degal ų įpurškimo sistema
EDU
*220 A
32 EFI MAIN
*320 A Daugiakanal
ė degal ų įpurškimo
sistema/nuoseklioji daugiakanal ė
degal ų įpurškimo sistema, EFI
NO.1, EFI NO.2
FUEL PUMP
*130 A Degal ų pompa
33 SIGNALAS 15 A Signalas
34 IG2 15 A IGN, METER
35 HTR SUB NO.1 30 A
*5
Oro kondicionavimo sistema
50 A*1,*6
36 HTR*150 A Oro kondicionavimo sistema
37 HTR SUB NO.2 30 A Oro kondicionavimo sistema
38 HTR SUB NO.3 30 A Oro kondicionavimo sistema
39PWR OUTLET15 AElektros lizdas
40 ABS NO.2 30 A Stabdži
ų antiblokavimo sistema,
VSC+
41 STV HTR
*1,*225 A Elektrinis šildytuvas
42 EFI NO.4 30 A
*2Daugiakanal
ė degal ų įpurškimo sistema/
nuoseklioji daugiakanal ė degal ų įpurš-
kimo sistema, automatin ės transmisija
*720 A*1
43 IG2 NO.2*2,*37,5 A Variklio paleidimo sistema
44 EFI NO.2
*2,*310 A
Daugiakanal
ė degal ų įpurškimo
sistema/nuoseklioji daugiakanal ė
degal ų įpurškimo sistema
EFI NO.2
*115 A Daugiakanal
ė degal ų įpurškimo
sistema/nuoseklioji daugiakanal ė
degal ų įpurškimo sistema, variklio
į jungimo-išjungimo sistema
SaugiklisAmperaiGrandin ė
VERSO_WE.book Page 477 Sunda y, February 2, 2014 8:52 PM

478
4-3. Savarankiška prieži
ūra
VERSO(BMW)_WE_OM64558E
*1: Automobiliuose su dyzeliniu varikliu (1WW-FHV)
*2: Automobiliuose su dyzeliniu varikliu (1AD-FTV ir 2AD-FHV)
*3: Automobiliuose su benzininiu varikliu (1ZR-FAE ir 2ZR-FAE)
*4: Automobiliuose be berakt ės įs ė dimo ir variklio paleidimo sistemos
*5: Automobiliuose be 1AD-FTV variklio ir DPF katalizinio konverterio
*6: Automobiliuose su 1AD-FTV varikliu ir DPF kataliziniu konverteriu
*7: Automobiliuose su automatine pavar ų d ėže
*8: automobiliuose su halogenin ėmis lemput ėmis
*9: automobiliuose su aukšto išlydžio lemput ėmis
45
EFI NO.1
*2,*310 A
Daugiakanal
ė degal ų įpurškimo
sistema/nuoseklioji daugiakanal ė
degal ų įpurškimo sistema
EFI NO.1
*17,5 A Daugiakanal
ė degal ų įpurškimo
sistema/nuoseklioji daugiakanal ė
degal ų įpurškimo sistema
46 H-LP RH HI 10 A Priekin
ė dešinioji šviesa (tolimoji)
*8,
dešiniosios šviesos solenoidas
*9
47 H-LP LH HI 10 A Priekin
ė kairioji šviesa (tolimoji)*8,
kairiosios šviesos solenoidas
*9
48 H-LP RH LO 10 A
*8Priešakin
ė dešinioji (artimoji)
šviesa
15 A
*9Dešinioji aukšto išlydžio priekin ė
šviesa (artimoji ir tolimoji)
49 H-LP LH LO 10 A
*8Priešakin
ė kairioji (artimoji) šviesa
15 A
*9Kairioji aukšto išlydžio priekin ė
šviesa (artimoji ir tolimoji)
50 RDI EFI
*15 A RDI FAN MTR, FAN NO.1, FAN
NO.2
51 CDS EFI
*15 A CDS FAN MTR, FAN NO.1, FAN
NO.2
52 EFI NO.3
*27,5 A Automatin ė pavar ų d ėžė*7
SaugiklisAmperaiGrandin ė
VERSO_WE.book Page 478 Sunda y, February 2, 2014 8:52 PM

479
4-3. Savarankiška prieži
ūra
4
Automobilio prieži ūra ir valymas
VERSO(BMW)_WE_OM64558E ■
Po prietais ų skydeliu (A tipas)
SaugiklisAmperaiGrandin ė
1TAIL 10 A Priekin
ės stabdži ų šviesos, užpa-
kalin ės šviesos, numerio lentel ės
šviesa, užpakalinis r ūko žibintas,
rankin ė švies ų spindulio nusta-
tymo sistema, įrangos skydelio
šviesos, pirštini ų d ėtuv ės šviesa,
jungiklio apšvietimas, statymo
pagalbos sistemos ECU
2 ECU-IG NO.3 10 A Panoraminio stogo skydelis, auto-
matinis atspindžius sumažinantis
vidinis užpakalinio vaizdo veidro-
dis, berakt
ė įs ė dimo ir variklio
paleidimo sistema, audio sistema,
variklio išjungimo- įjungimo sis-
tema
*3
3FR DOOR 20 A Elektra valdomi langai (priekinio
keleivio pus
ėje)
4RL DOOR 20 A Elektra valdomi langai (užpakalinis
kairysis)
5RR DOOR 20 A Elektra valdomi langai (užpakalinis
dešinysis)
6 CIG 15 A Elektros lizdai
VERSO_WE.book Page 479 Sunda y, February 2, 2014 8:52 PM

480
4-3. Savarankiška prieži
ūra
VERSO(BMW)_WE_OM64558E
7 ACC (papil-
doma
įranga) 7,5 APavar
ų užrakto sistema, audio sis-
tema, pagrindinis korpuso ECU,
elektros lizdas, išoriniai užpakalinio
vaizdo veidrodžiai, variklio išjun-
gimo- įjungimo sistema
*
8MIR HTR 10 A Užpakalinio vaizdo veidrodži
ų džio-
vintuvai
9 RR FOG 7,5 A Užpakaliniai r ūko žibintai
10 IGN 7,5 A Vairo užrakto sistema, SRS oro
pagalvi
ų sistema, daugiakanal ė
degal ų įpurškimo sistema/sekven-
cin ė daugiakanal ė degal ų įpurš-
kimo sistema, automatin ė pavar ų
d ėžė
*, variklio paleidimo sistema
11 M E T E R 7 , 5 A Davikliai ir matuokliai, variklio išjun-
gimo-paleidimo sistema
*3
12 SEAT HTR 15 A S
ėdyni ų šildytuvai
13 HTR-IG 10 A Oro kondicionavimo sistema, elek-
trinis šildytuvas
14 WIPER 25 A Priekinio lango valytuvai, lietui jau-
tr
ūs priekinio lango valytuvai
15 RR WIPER 15 A Užpakalinio lango valytuvas
16 WASHER
(PLOVIKLIS) 15 APriekinio lango ploviklis, užpakali-
nio lango ploviklis
17 ECU-IG NO.1 10 A Pagrindinis ECU
*4, elektriniai ven-
tiliatoriai, pavar ų svirtel ės užrak-
tas, stabdži ų antiblokavimo
sistema, vairo jutiklis, VSC+, prieki-
ni ų švies ų valytuvas, SEQUEN-
TIAL jungiklis, automatin ė švies ų
nustatymo sistema, elektrinis vairo
stiprintuvas, padang ų sl ėgio įsp ėja-
moji sistema
SaugiklisAmperaiGrandin ė
VERSO_WE.book Page 480 Sunda y, February 2, 2014 8:52 PM
