TOYOTA VERSO 2015 Instrukcja obsługi (in Polish)

5-2. Post´powanie w sytuacjach awaryjnych
531
5
Sytuacje awaryjne
Usunàç zanieczyszczenia i wszel-
kie obce materia∏y z przylegajà-
cych do siebie powierzchni ko∏a
i piasty.
Pozostawienie nieoczyszczonych
powierzchni przylegania ko∏a
i piasty mo˝e spowodowaç polu-
zowanie si´ nakr´tek mocujàcych
podczas jazdy i w konsekwencji
doprowadziç do odpadni´cia ko∏a.
Za∏o˝yç ko∏o zapasowe i w mniej wi´cej jednakowym stopniu
dokr´ciç d∏onià wszystkie nakr´tki mocujàce.
óWymiana ko∏a ze stalowà tarczà na ko∏o ze stalowà tarczà (dotyczy
równie˝ ko∏a dojazdowego)
Nakr´tki dokr´ciç na tyle, aby ich
powierzchnie sto˝kowe luêno ze-
tkn´∏y si´ z obrze˝ami otworów
w tarczy ko∏a.
óWymiana ko∏a z tarczà ze stopów lekkich (aluminiowà) na ko∏o ze
stalowà tarczà (dotyczy równie˝ ko∏a dojazdowego)
Nakr´tki dokr´ciç na tyle, aby ich
powierzchnie sto˝kowe luêno ze-
tkn´∏y si´ z obrze˝ami otworów
w tarczy ko∏a.
Zak∏adanie ko∏a
Powierzchnia sto˝kowa
Obrze˝e
otworu
w tarczy
ko∏a
Powierzchnia sto˝kowa
Obrze˝e
otworu
w tarczy
ko∏a
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 531 (Black plate)

5-2. Post´powanie w sytuacjach awaryjnych
532
OpuÊciç samochód.
Dwu- lub trzykrotnie dociàgnàç
z odpowiednià si∏à ka˝dà z na-
kr´tek w kolejnoÊci pokazanej na
ilustracji.
Moment dokr´cenia:
103 Nm (10,5 kGm)
W przypadku stalowej tarczy ko∏a
(z wyjàtkiem wersji z uk∏adem
monitorowania ciÊnienia w ogu-
mieniu i wersji z ko∏em dojazdo-
wym): Za∏o˝yç os∏on´ ozdobnà.
Odpowiednio ustawiç wyci´cie
w os∏onie wzgl´dem zaworu opony.
Schowaç zdj´te ko∏o, podnoÊnik i wszystkie narz´dzia.
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 532 (Black plate)

5-2. Post´powanie w sytuacjach awaryjnych
533
5
Sytuacje awaryjne
Dojazdowe ko∏o zapasowe (w niektórych wersjach)
Dojazdowe ko∏o zapasowe ma na bocznej Êcianie opony napis „TEMPO-
RARY USE ONLY”.
Dojazdowe ko∏o zapasowe przeznaczone jest wy∏àcznie do jazdy na krót-
kim odcinku w sytuacji awaryjnej.
Nale˝y utrzymywaç prawid∏owe ciÊnienie w dojazdowym kole zapasowym.
(
S. 595)
Po zakoƒczeniu procesu wymiany opony (wersje z uk∏adem monitorowania
ciÊnienia w ogumieniu)
Konieczne jest wyzerowanie uk∏adu monitorowania ciÊnienia w ogumieniu.
(
S. 433)
U˝ywanie dojazdowego ko∏a zapasowego (wersje z uk∏adem monitoro-
wania ciÊnienia w ogumieniu)
Poniewa˝ dojazdowe ko∏o zapasowe nie jest wyposa˝one w zawór z czujni-
kiem ciÊnienia i przekaênikiem sygna∏u, zbyt niskie ciÊnienie w tym kole nie
b´dzie sygnalizowane przez uk∏ad monitorowania ciÊnienia w ogumieniu. Za∏o-
˝enie tego ko∏a nie powoduje równie˝ zgaszenia lampki ostrzegawczej ciÊnienia
w ogumieniu.
Przebicie opony przedniego ko∏a na drodze o nawierzchni pokrytej lodem
lub Êniegiem (wersje z dojazdowym ko∏em zapasowym)
Dojazdowe ko∏o zapasowe powinno byç za∏o˝one na tylnej osi samochodu.
Nale˝y wykonaç poni˝sze czynnoÊci, by na przednie ko∏a za∏o˝yç ∏aƒcuchy.
Zdjàç tylne ko∏o i na jego miejsce za∏o˝yç dojazdowe ko∏o zapasowe.
Zdjàç przednie ko∏o z przebità oponà i na jego miejsce za∏o˝yç zdj´te
tylne ko∏o.
Za∏o˝yç ∏aƒcuchy na przednie ko∏a.
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 533 (Black plate)

534 5-2. Post´powanie w sytuacjach awaryjnych

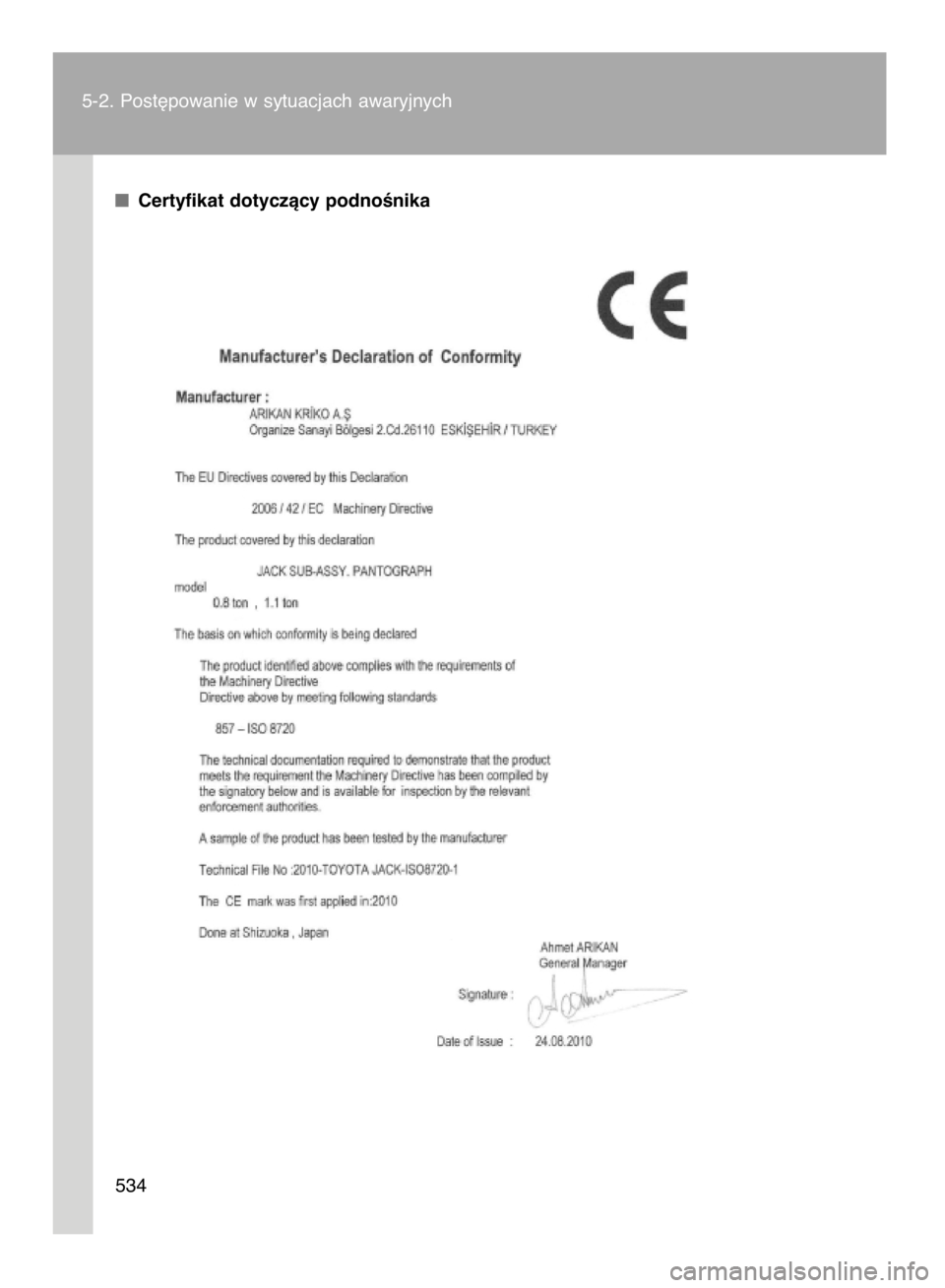

Certyfikat dotyczàcy podnoÊnika
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 534 (Black plate)

5-2. Post´powanie w sytuacjach awaryjnych
535
5
Sytuacje awaryjne
U˝ywanie podnoÊnika samochodowego
Niew∏aÊciwe u˝ycie podnoÊnika samochodowego mo˝e doprowadziç do
spadni´cia z niego samochodu i w rezultacie do Êmierci lub powa˝nych ob-
ra˝eƒ cia∏a.
Nie u˝ywaç podnoÊnika samochodowego do innych celów ni˝ zmiana
ko∏a lub zak∏adanie i zdejmowanie ∏aƒcuchów przeciwpoÊlizgowych.
U˝ywaç wy∏àcznie podnoÊnika stanowiàcego fabryczne wyposa˝enie tego
samochodu.
Nie wolno u˝ywaç go w innych samochodach ani u˝ywaç do tego samo-
chodu podnoÊnika z innego pojazdu.
PodnoÊnik powinien dotykaç podwozia samochodu dok∏adnie w miejscu
przewidzianym do tego celu.
Nie wolno dopuÊciç, aby jakakolwiek cz´Êç cia∏a znalaz∏a si´ pod samo-
chodem wspartym jedynie na podnoÊniku.
Nie wolno uruchamiaç silnika, gdy samochód wsparty jest na podnoÊniku.
Nie podnosiç samochodu, gdy ktokolwiek pozostaje w jego wn´trzu.
Nie umieszczaç pod podnoÊnikiem ani na podnoÊniku ˝adnych przedmiotów.
W celu zmiany ko∏a nie podnosiç samochodu wy˝ej, ni˝ to konieczne.
W razie koniecznoÊci dostania si´ pod samochód nale˝y podeprzeç go
stabilnymi podporami.
Szczególnà ostro˝noÊç zachowaç przy opuszczaniu samochodu, aby nikt
nie odniós∏ obra˝eƒ.
Zmiana uszkodzonego ko∏a
Nale˝y przestrzegaç podanych ni˝ej zaleceƒ.
Nieprzestrzeganie ich grozi powa˝nymi obra˝eniami cia∏a.
• Nie nale˝y próbowaç zdejmowaç os∏ony tarczy ko∏a d∏oƒmi. Przy ope-
rowaniu os∏onà nale˝y zachowaç nale˝ytà ostro˝noÊç, aby uniknàç
przypadkowego skaleczenia.
• BezpoÊrednio po zakoƒczeniu jazdy nie nale˝y dotykaç tarcz kó∏ i okolic
uk∏adu hamulcowego.
BezpoÊrednio po zakoƒczeniu jazdy tarcze kó∏ i okolice uk∏adu hamul-
cowego b´dà bardzo goràce. Dotkni´cie tych obszarów r´kà, stopà lub
innà cz´Êcià cia∏a podczas zmiany ko∏a mo˝e spowodowaç oparzenia.
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 535 (Black plate)

5-2. Post´powanie w sytuacjach awaryjnych
536
Zmiana uszkodzonego ko∏a
W celu ograniczenia ryzyka Êmierci lub powa˝nych obra˝eƒ cia∏a, w wyni-
ku poluzowania nakr´tek i odpadni´cia ko∏a, nale˝y przestrzegaç podanych
zaleceƒ.
• Po zmianie ko∏a nale˝y jak najszybciej przy u˝yciu klucza dynamome-
trycznego dociàgnàç nakr´tki ko∏a momentem 103 Nm (10,5 kGm).
• Do przykr´cenia ko∏a nale˝y u˝ywaç wy∏àcznie nakr´tek do niego prze-
znaczonych.
• W razie zauwa˝enia p´kni´ç lub deformacji ko∏ków gwintowanych, na-
kr´tek lub otworów w tarczy ko∏a nale˝y zleciç autoryzowanej stacji ob-
s∏ugi Toyoty lub innemu specjalistycznemu warsztatowi sprawdzenie
samochodu.
• Przykr´cajàc nakr´tki ko∏a nale˝y upewniç si´, ˝e za∏o˝one sà one po-
wierzchnià sto˝kowà skierowanà w stron´ ko∏a. (
S. 449)
• Nie nale˝y zak∏adaç znacznie uszkodzonych os∏on tarcz kó∏, poniewa˝
podczas jazdy mogà one odpaÊç.
U˝ywanie pe∏nowymiarowego ko∏a zapasowego (wersje z uk∏adem mo-
nitorowania ciÊnienia w ogumieniu lub wersje z innym typem ko∏a ni˝
pozosta∏e ko∏a zamontowane w samochodzie)
Pe∏nowymiarowe ko∏o zapasowe nale˝y jak najszybciej zastàpiç ko∏em
tego samego typu co pozosta∏e.
Jadàc z za∏o˝onym ko∏em zapasowym innego typu ni˝ pozosta∏e ko∏a,
nale˝y unikaç gwa∏townego przyspieszania, zwalniania lub hamowania
oraz ostrych skr´tów.
U˝ywanie dojazdowego ko∏a zapasowego
Nale˝y pami´taç, ˝e dojazdowe ko∏o zapasowe, b´dàce wyposa˝eniem
fabrycznym tego samochodu, zaprojektowane jest specjalnie do niego.
Nie wolno u˝ywaç go do ˝adnego innego pojazdu.
Nie wolno u˝ywaç jednoczeÊnie wi´cej ni˝ jednego dojazdowego ko∏a
zapasowego.
Dojazdowe ko∏o zapasowe nale˝y jak najszybciej zastàpiç normalnym
ko∏em.
Jadàc z za∏o˝onym dojazdowym ko∏em zapasowym, nale˝y unikaç gwa∏-
townego przyspieszania, zwalniania lub hamowania, ostrych skr´tów
oraz nag∏ych redukcji biegów powodujàcych mocne hamowanie silnikiem.
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 536 (Black plate)

5-2. Post´powanie w sytuacjach awaryjnych
537
5
Sytuacje awaryjne
Dopuszczalna pr´dkoÊç jazdy z za∏o˝onym dojazdowym ko∏em zapa-
sowym
Z za∏o˝onym dojazdowym ko∏em zapasowym nie wolno przekraczaç pr´d-
koÊci 80 km/h.
Dojazdowe ko∏o zapasowe nie jest przeznaczone do szybkiej jazdy. Nie-
przestrzeganie tego wymogu mo˝e doprowadziç do wypadku drogowego
i w rezultacie do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Po za∏o˝eniu dojazdowego ko∏a zapasowego
Pr´dkoÊç jazdy mo˝e byç b∏´dnie rozpoznawana, co mo˝e powodowaç
nieprawid∏owe dzia∏anie nast´pujàcych uk∏adów i funkcji:
Uk∏adu zapobiegajàcego blokowaniu kó∏ podczas hamowania (ABS)
i wspomagania hamowania awaryjnego (BA)
Stabilizacji toru jazdy (VSC+)
Kontroli nap´du (TRC)
Uk∏adu automatycznego utrzymywania pr´dkoÊci jazdy (w niektórych
wersjach)
Systemu nawigacji (w niektórych wersjach)
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 537 (Black plate)

5-1. Prowadzenie samochodu
538
Nie wolno jechaç z oponà bez powietrza
Nie wolno kontynuowaç jazdy bez powietrza w oponie.
Przejechanie nawet krótkiego odcinka mo˝e doprowadziç do uszkodzenia
opony i obr´czy ko∏a w stopniu uniemo˝liwiajàcym ich napraw´.
Jadàc z za∏o˝onym dojazdowym ko∏em zapasowym, nale˝y ostro˝nie
pokonywaç nierównoÊci nawierzchni
Dojazdowe ko∏o zapasowe powoduje obni˝enie podwozia samochodu.
Przy pokonywaniu nierównoÊci nawierzchni nale˝y zachowaç ostro˝noÊç.
¸aƒcuchy przeciwpoÊlizgowe i dojazdowe ko∏o zapasowe
Nie zak∏adaç ∏aƒcuchów przeciwpoÊlizgowych na dojazdowe ko∏o zapasowe.
Grozi to uszkodzeniem nadwozia samochodu i niekorzystnà zmianà w∏asno-
Êci jezdnych samochodu.
Wymiana opon (wersje z uk∏adem monitorowania ciÊnienia w ogumieniu)
Wymian´ tarcz kó∏, opon lub zaworów z czujnikami ciÊnienia i przekaênika-
mi sygna∏u nale˝y zlecaç autoryzowanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi, poniewa˝ przy tej czynnoÊci istnieje ryzyko
uszkodzenia zaworów z czujnikami i przekaêników sygna∏u.
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 538 (Black plate)

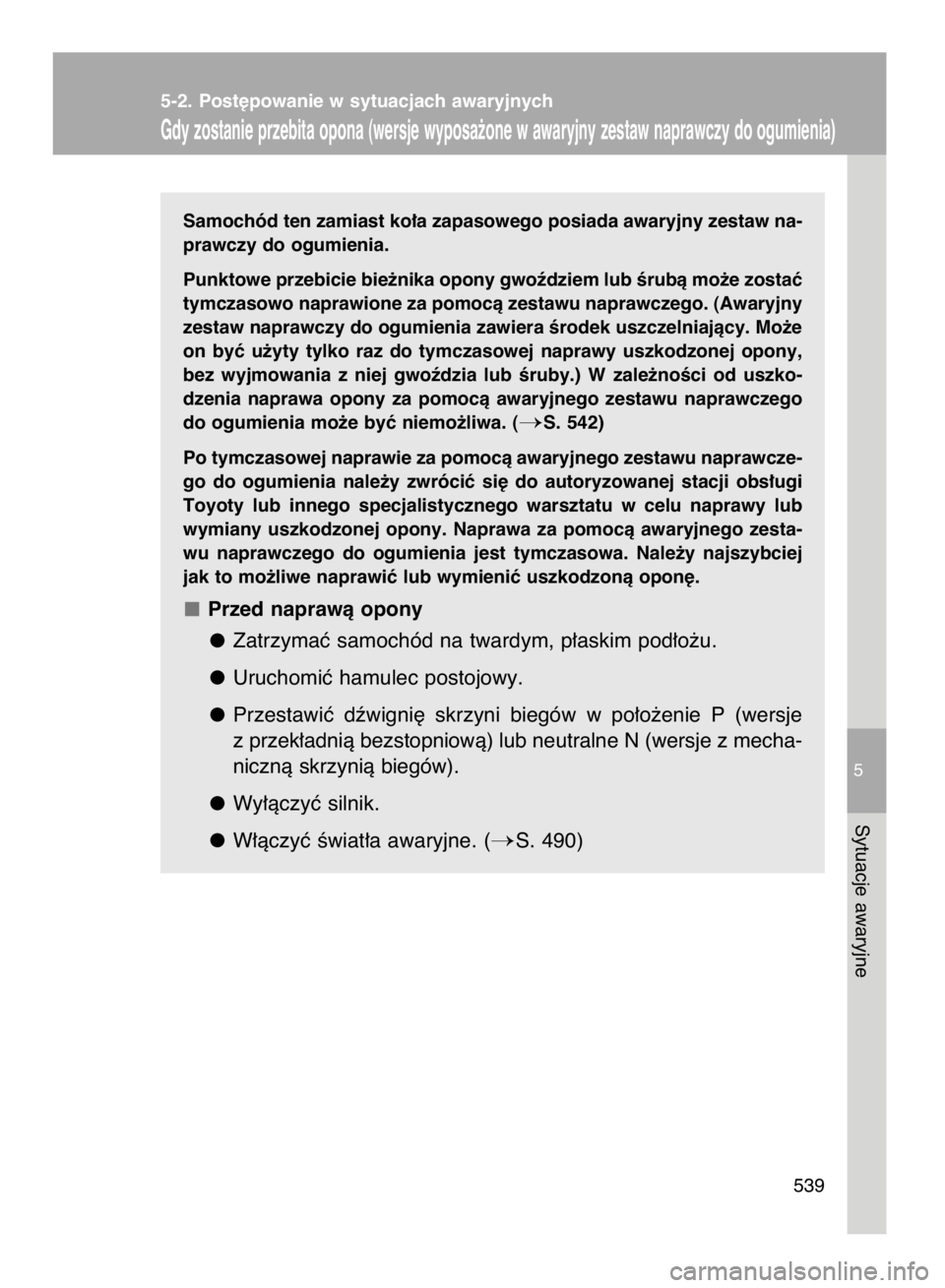

Samochód ten zamiast ko∏a zapasowego posiada awaryjny zestaw na-
prawczy do ogumienia.
Punktowe przebicie bie˝nika opony gwoêdziem lub Êrubà mo˝e zostaç
tymczasowo naprawione za pomocà zestawu naprawczego. (Awaryjny
zestaw naprawczy do ogumienia zawiera Êrodek uszczelniajàcy. Mo˝e
on byç u˝yty tylko raz do tymczasowej naprawy uszkodzonej opony,
bez wyjmowania z niej gwoêdzia lub Êruby.) W zale˝noÊci od uszko-
dzenia naprawa opony za pomocà awaryjnego zestawu naprawczego
do ogumienia mo˝e byç niemo˝liwa. (
S. 542)
Po tymczasowej naprawie za pomocà awaryjnego zestawu naprawcze-
go do ogumienia nale˝y zwróciç si´ do autoryzowanej stacji obs∏ugi
Toyoty lub innego specjalistycznego warsztatu w celu naprawy lub
wymiany uszkodzonej opony. Naprawa za pomocà awaryjnego zesta-
wu naprawczego do ogumienia jest tymczasowa. Nale˝y najszybciej
jak to mo˝liwe naprawiç lub wymieniç uszkodzonà opon´.
Przed naprawà opony
Zatrzymaç samochód na twardym, p∏askim pod∏o˝u.
Uruchomiç hamulec postojowy.
Przestawiç dêwigni´ skrzyni biegów w po∏o˝enie P (wersje
z przek∏adnià bezstopniowà) lub neutralne N (wersje z mecha-
nicznà skrzynià biegów).
Wy∏àczyç silnik.
W∏àczyç Êwiat∏a awaryjne. (
S. 490)
5-2. Post´powanie w sytuacjach awaryjnych
Gdy zostanie przebita opona (wersje wyposa˝one w awaryjny zestaw naprawczy do ogumienia)
539
5
Sytuacje awaryjne
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 539 (Black plate)

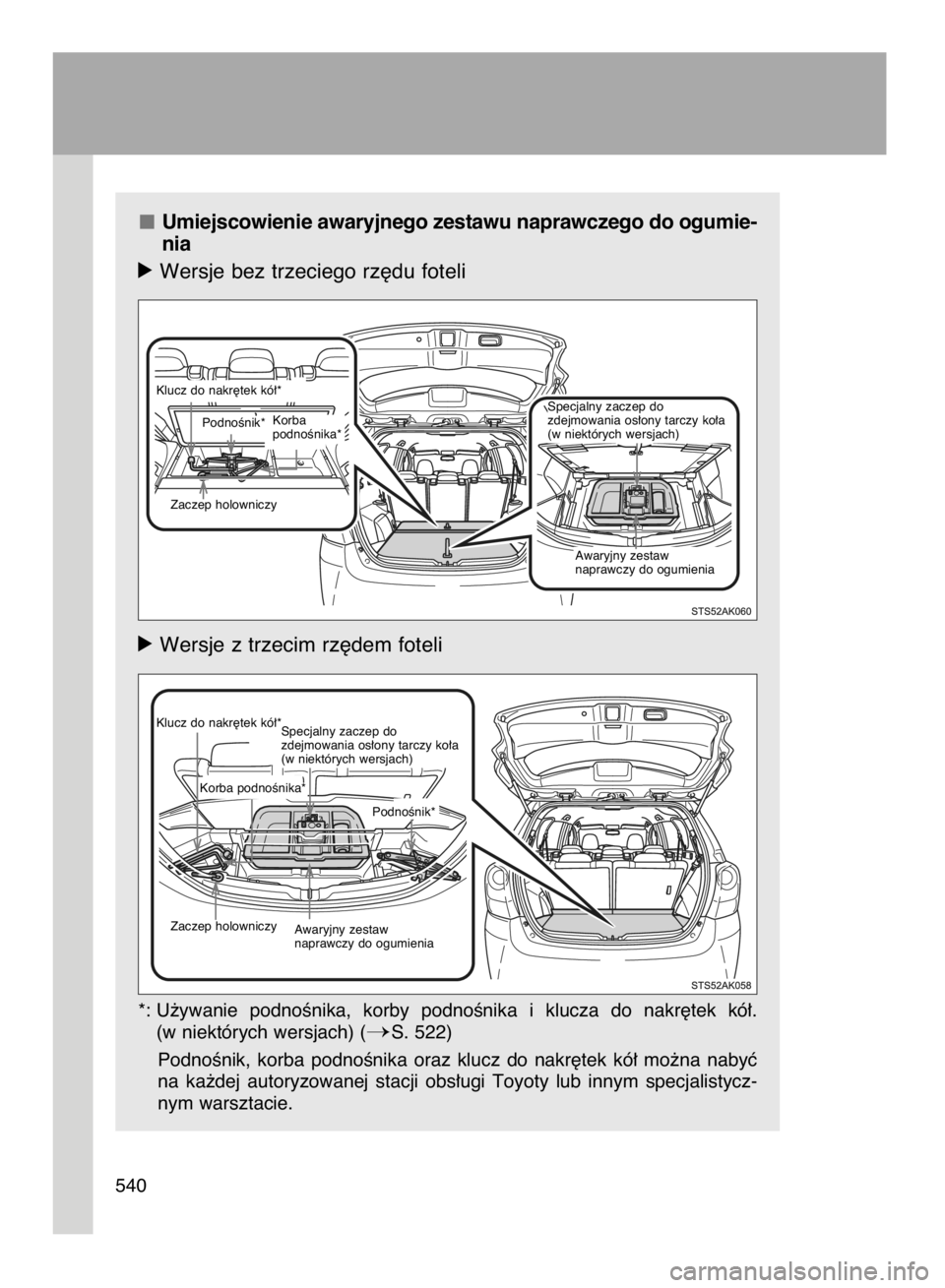

Umiejscowienie awaryjnego zestawu naprawczego do ogumie-
nia
ó Wersje bez trzeciego rz´du foteli
ó Wersje z trzecim rz´dem foteli
*: U˝ywanie podnoÊnika, korby podnoÊnika i klucza do nakr´tek kó∏.
(w niektórych wersjach) (
S. 522)
PodnoÊnik, korba podnoÊnika oraz klucz do nakr´tek kó∏ mo˝na nabyç
na ka˝dej autoryzowanej stacji obs∏ugi Toyoty lub innym specjalistycz-
nym warsztacie.
540
Klucz do nakr´tek kó∏*
Klucz do nakr´tek kó∏*
Zaczep holowniczy
Zaczep holowniczyAwaryjny zestaw
naprawczy do ogumienia
Awaryjny zestaw
naprawczy do ogumienia
PodnoÊnik*
PodnoÊnik*
Korba
podnoÊnika*
Korba podnoÊnika*
Specjalny zaczep do
zdejmowania os∏ony tarczy ko∏a
(w niektórych wersjach)
Specjalny zaczep do
zdejmowania os∏ony tarczy ko∏a
(w niektórych wersjach)
7 INSTR VERSO OM64574E 11/2/15 12:06 Page 540 (Black plate)
