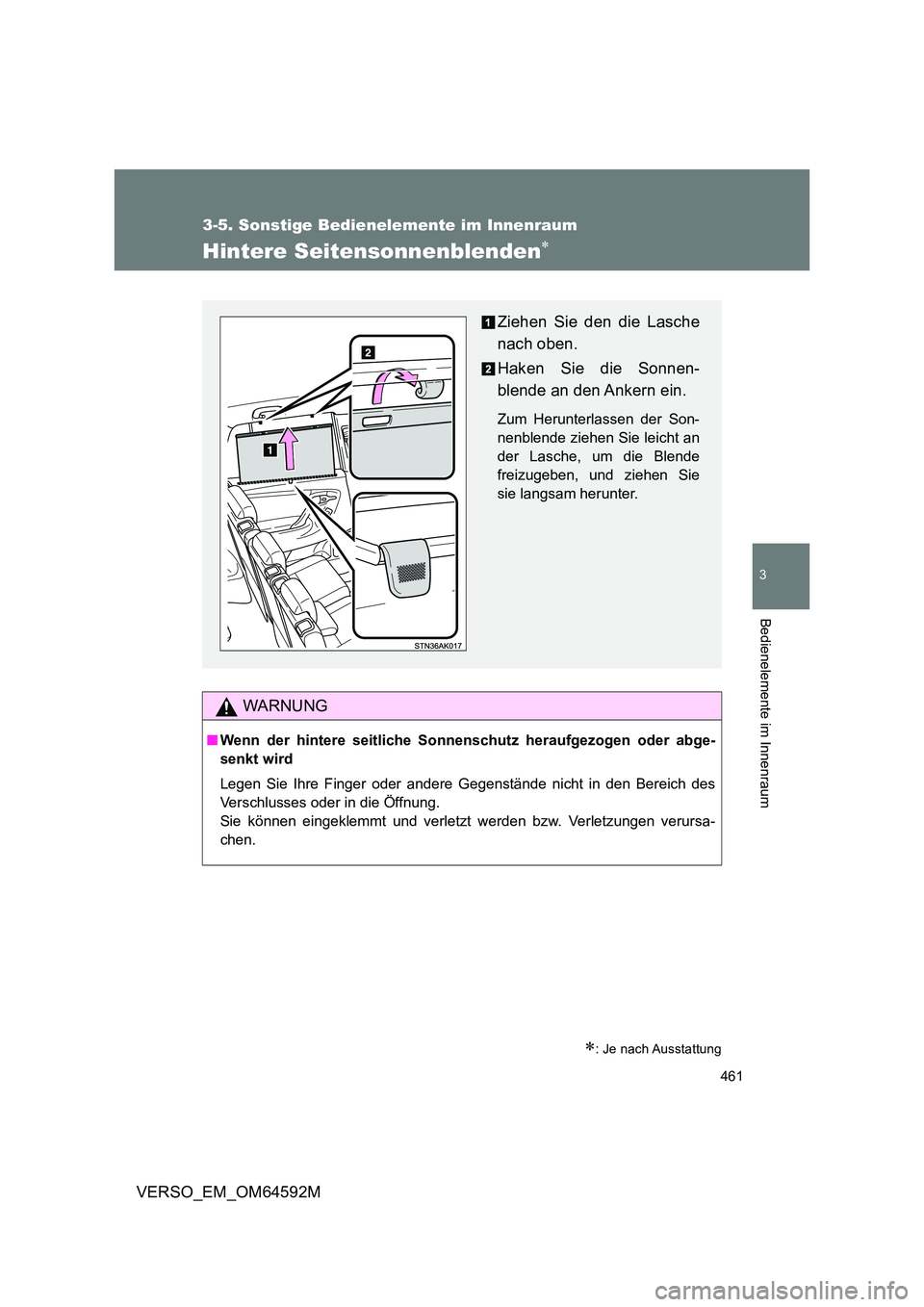

TOYOTA VERSO 2016 Betriebsanleitungen (in German)

461
3-5. Sonstige Bedienelemente im Innenraum
3
Bedienelemente im Innenraum
VERSO_EM_OM64592M
Hintere Seitensonnenblenden
: Je nach Ausstattung
WARNUNG
■Wenn der hintere seitliche Sonnenschutz heraufgezogen oder abge-
senkt wird
Legen Sie Ihre Finger oder andere Gegenstände nicht in den Bereich des
Verschlusses oder in die Öffnung.
Sie können eingeklemmt und verletzt werden bzw. Verletzungen verursa-
chen.
Ziehen Sie den die Lasche
nach oben.
Haken Sie die Sonnen-
blende an den Ankern ein.
Zum Herunterlassen der Son-
nenblende ziehen Sie leicht an
der Lasche, um die Blende
freizugeben, und ziehen Sie
sie langsam herunter.

462
3-5. Sonstige Bedienelemente im Innenraum
VERSO_EM_OM64592M

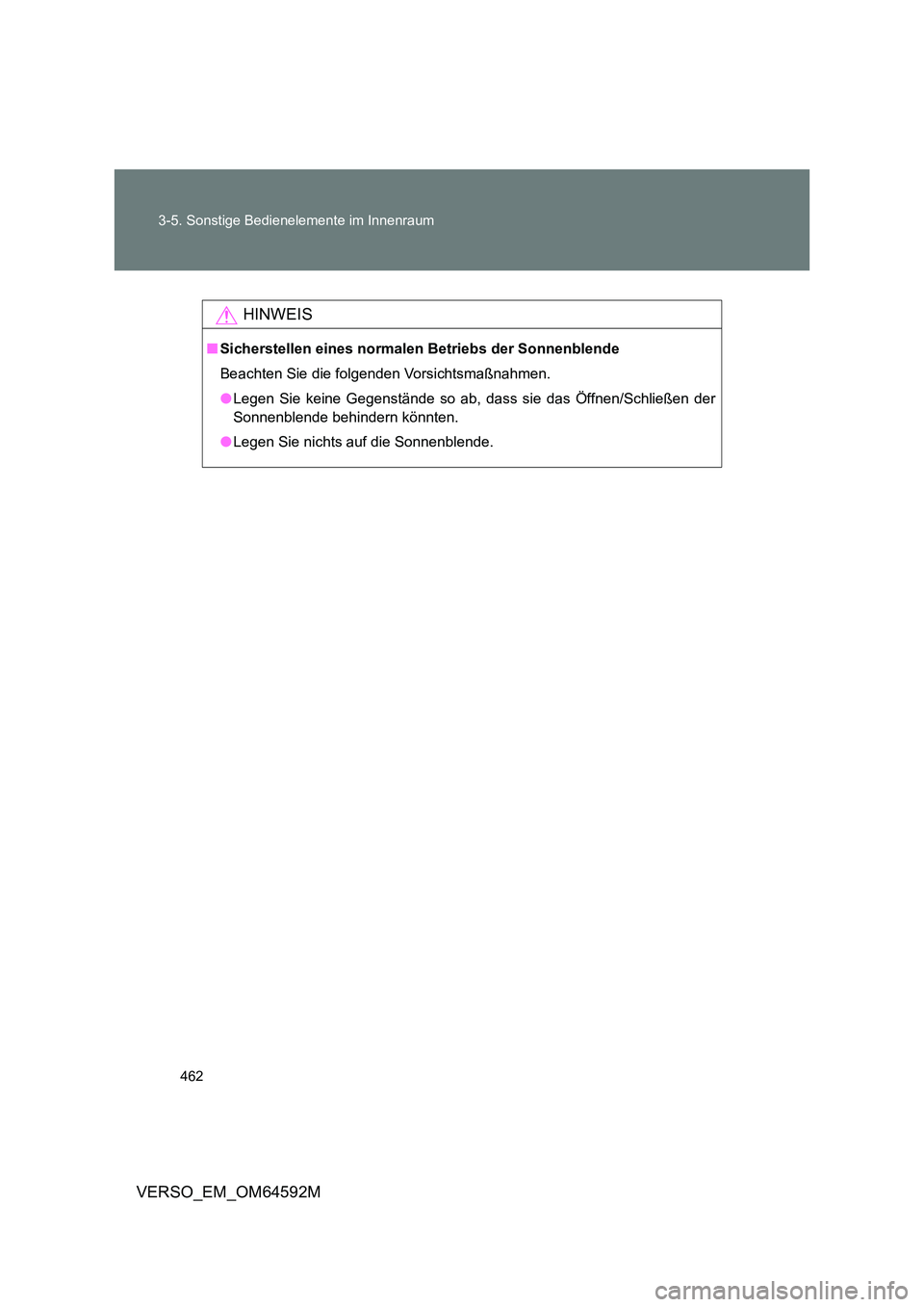

HINWEIS
■ Sicherstellen eines normalen Betriebs der Sonnenblende
Beachten Sie die folgenden Vorsichtsmaßnahmen.
● Legen Sie keine Gegenstände so ab, dass sie das Öffnen/Schließen der
Sonnenblende behindern könnten.
● Legen Sie nichts auf die Sonnenblende.

463
3-5. Sonstige Bedienelemente im Innenraum
3
Bedienelemente im Innenraum
VERSO_EM_OM64592M

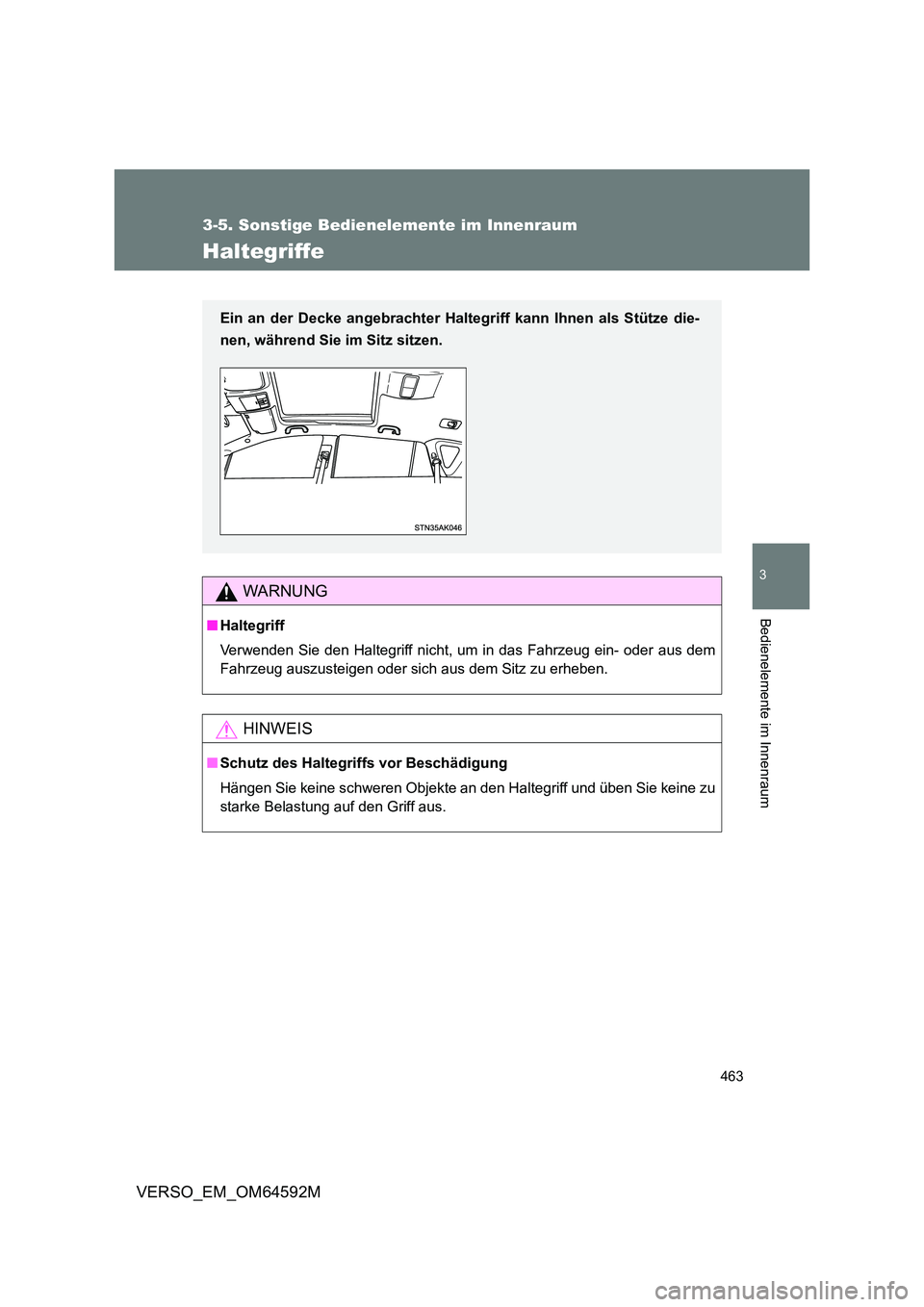

Haltegriffe
WARNUNG
■Haltegriff
Verwenden Sie den Haltegriff nicht, um in das Fahrzeug ein- oder aus dem
Fahrzeug auszusteigen oder sich aus dem Sitz zu erheben.
HINWEIS
■ Schutz des Haltegriffs vor Beschädigung
Hängen Sie keine schweren Objekte an den Haltegriff und üben Sie keine zu
starke Belastung auf den Griff aus.
Ein an der Decke angebrachter Haltegriff kann Ihnen als Stütze die-
nen, während Sie im Sitz sitzen.

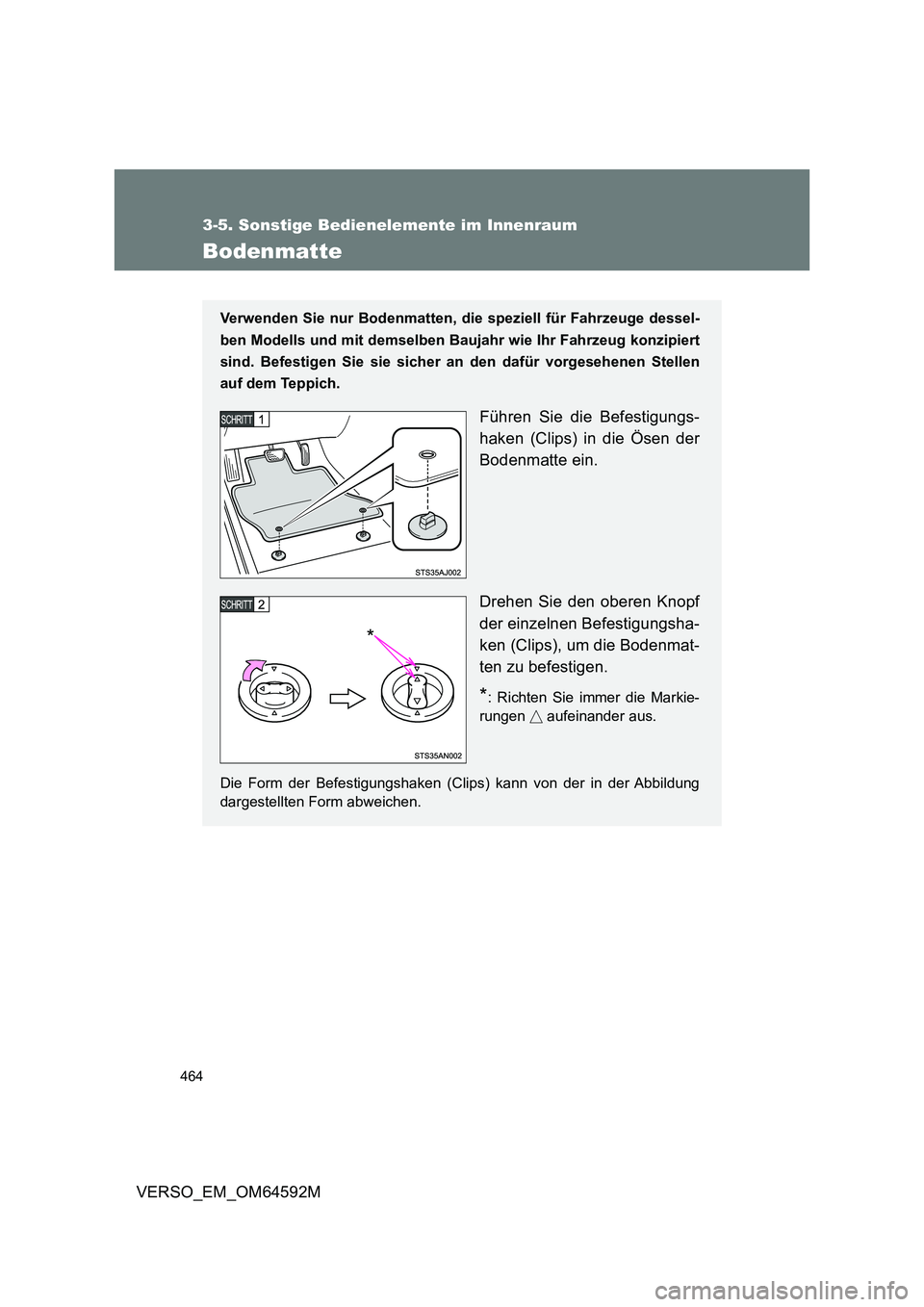

464
3-5. Sonstige Bedienelemente im Innenraum
VERSO_EM_OM64592M
Bodenmatte
Verwenden Sie nur Bodenmatten, die speziell für Fahrzeuge dessel-
ben Modells und mit demselben Bauj ahr wie Ihr Fahrzeug konzipiert
sind. Befestigen Sie sie sicher an den dafür vorgesehenen Stellen
auf dem Teppich.
Führen Sie die Befestigungs-
haken (Clips) in die Ösen der
Bodenmatte ein.
Drehen Sie den oberen Knopf
der einzelnen Befestigungsha-
ken (Clips), um die Bodenmat-
ten zu befestigen.
*: Richten Sie immer die Markie-
rungen aufeinander aus.
Die Form der Befestigungshaken (Clips) kann von der in der Abbildung
dargestellten Form abweichen.
*

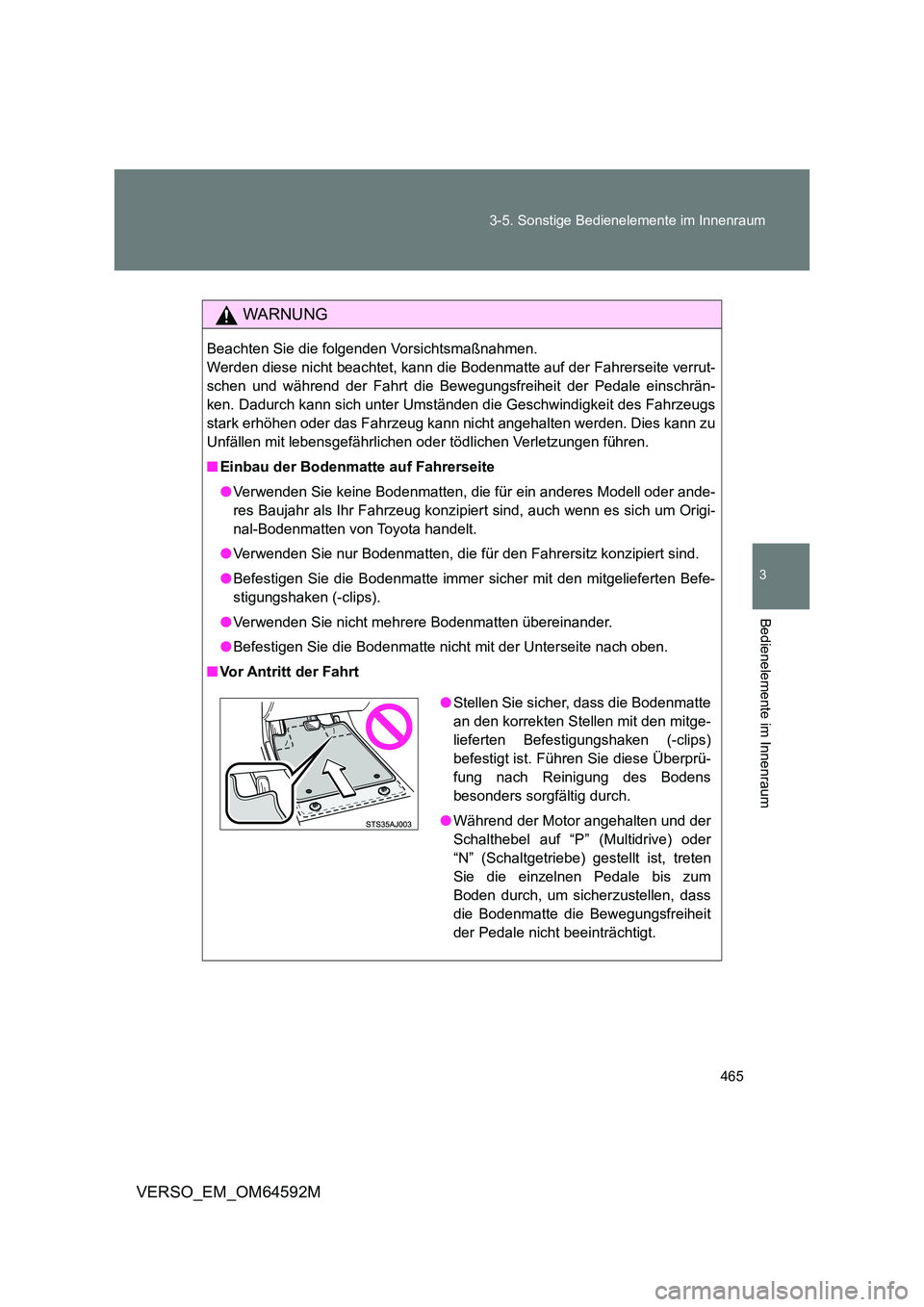

465
3-5. Sonstige Bedienelemente im Innenraum
3
Bedienelemente im Innenraum
VERSO_EM_OM64592M
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Werden diese nicht beachtet, kann die Bodenmatte auf der Fahrerseite verrut-
schen und während der Fahrt die Bew egungsfreiheit der Pedale einschrän-
ken. Dadurch kann sich unter Umständen die Geschwindigkeit des Fahrzeugs
stark erhöhen oder das Fahrzeug kann ni cht angehalten werden. Dies kann zu
Unfällen mit lebensgefährlichen oder tödlichen Verletzungen führen.
■ Einbau der Bodenmatte auf Fahrerseite
● Verwenden Sie keine Bodenmatten, die für ein anderes Modell oder ande-
res Baujahr als Ihr Fahrzeug konzipiert sind, auch wenn es sich um Origi-
nal-Bodenmatten von Toyota handelt.
● Verwenden Sie nur Bodenmatten, die für den Fahrersitz konzipiert sind.
● Befestigen Sie die Bodenmatte immer sicher mit den mitgelieferten Befe-
stigungshaken (-clips).
● Verwenden Sie nicht mehrere Bodenmatten übereinander.
● Befestigen Sie die Bodenmatte nicht mit der Unterseite nach oben.
■ Vor Antritt der Fahrt
●Stellen Sie sicher, dass die Bodenmatte
an den korrekten Stellen mit den mitge-
lieferten Befestigungshaken (-clips)
befestigt ist. Führen Sie diese Überprü-
fung nach Reinigung des Bodens
besonders sorgfältig durch.
● Während der Motor angehalten und der
Schalthebel auf “P” (Multidrive) oder
“N” (Schaltgetriebe) gestellt ist, treten
Sie die einzelnen Pedale bis zum
Boden durch, um sicherzustellen, dass
die Bodenmatte die Bewegungsfreiheit
der Pedale nicht beeinträchtigt.

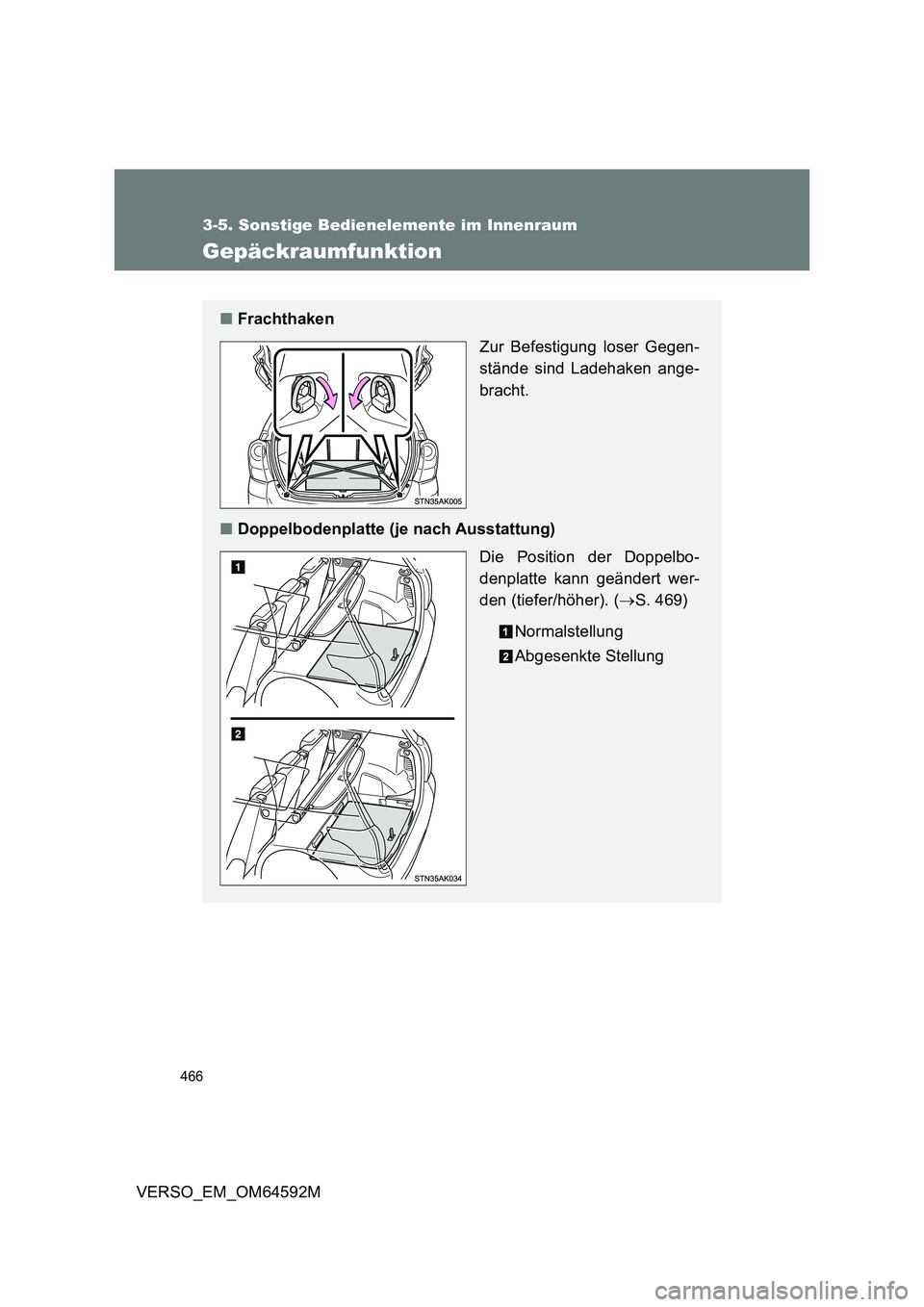

466
3-5. Sonstige Bedienelemente im Innenraum
VERSO_EM_OM64592M
Gepäckraumfunktion
■Frachthaken
Zur Befestigung loser Gegen-
stände sind Ladehaken ange-
bracht.
■ Doppelbodenplatte (je nach Ausstattung)
Die Position der Doppelbo-
denplatte kann geändert wer-
den (tiefer/höher). ( S. 469)
Normalstellung
Abgesenkte Stellung

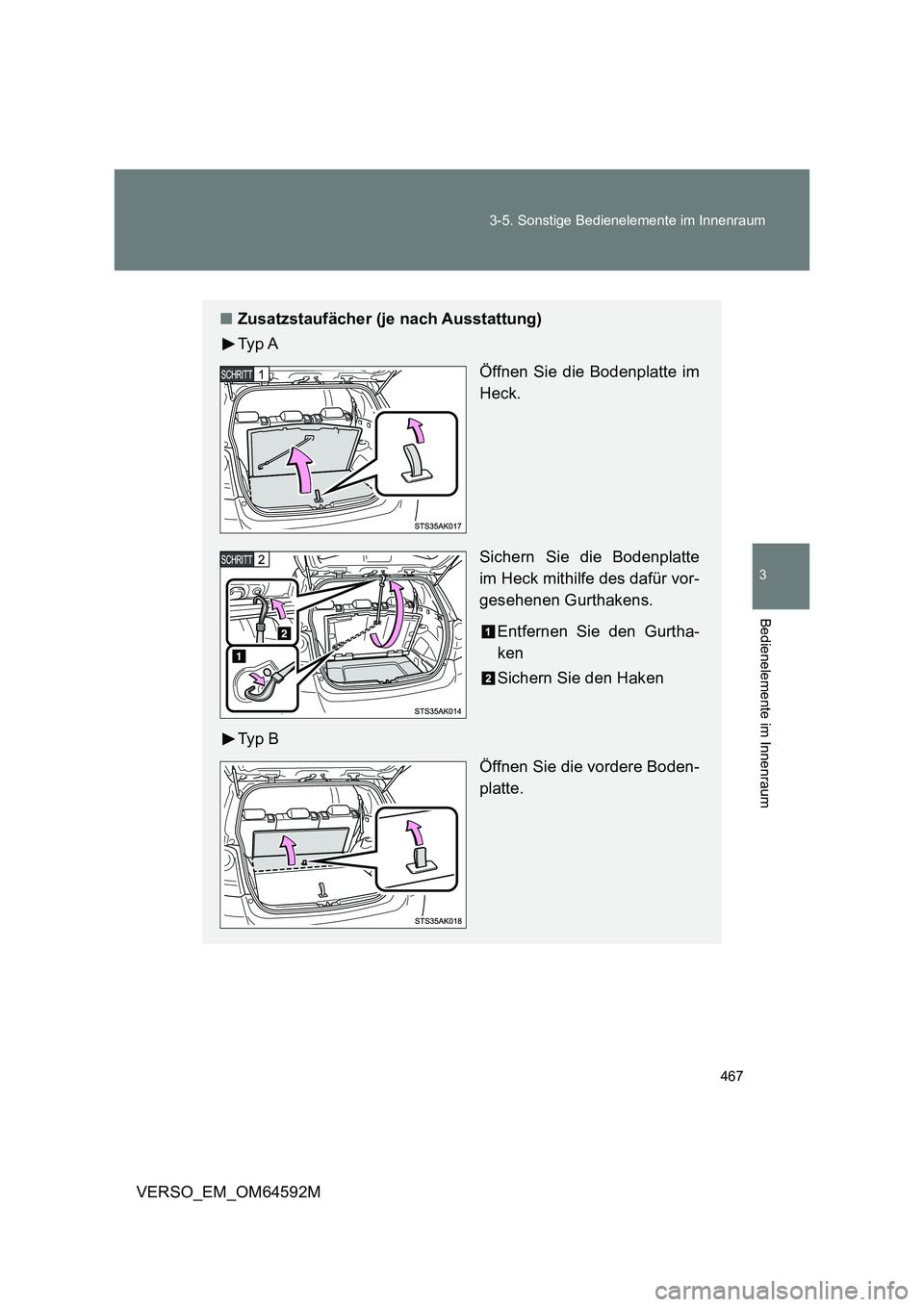

467
3-5. Sonstige Bedienelemente im Innenraum
3
Bedienelemente im Innenraum
VERSO_EM_OM64592M
■ Zusatzstaufächer (je nach Ausstattung)
Ty p A
Öffnen Sie die Bodenplatte im
Heck.
Sichern Sie die Bodenplatte
im Heck mithilfe des dafür vor-
gesehenen Gurthakens.
Entfernen Sie den Gurtha-
ken
Sichern Sie den Haken
Ty p B
Öffnen Sie die vordere Boden-
platte.

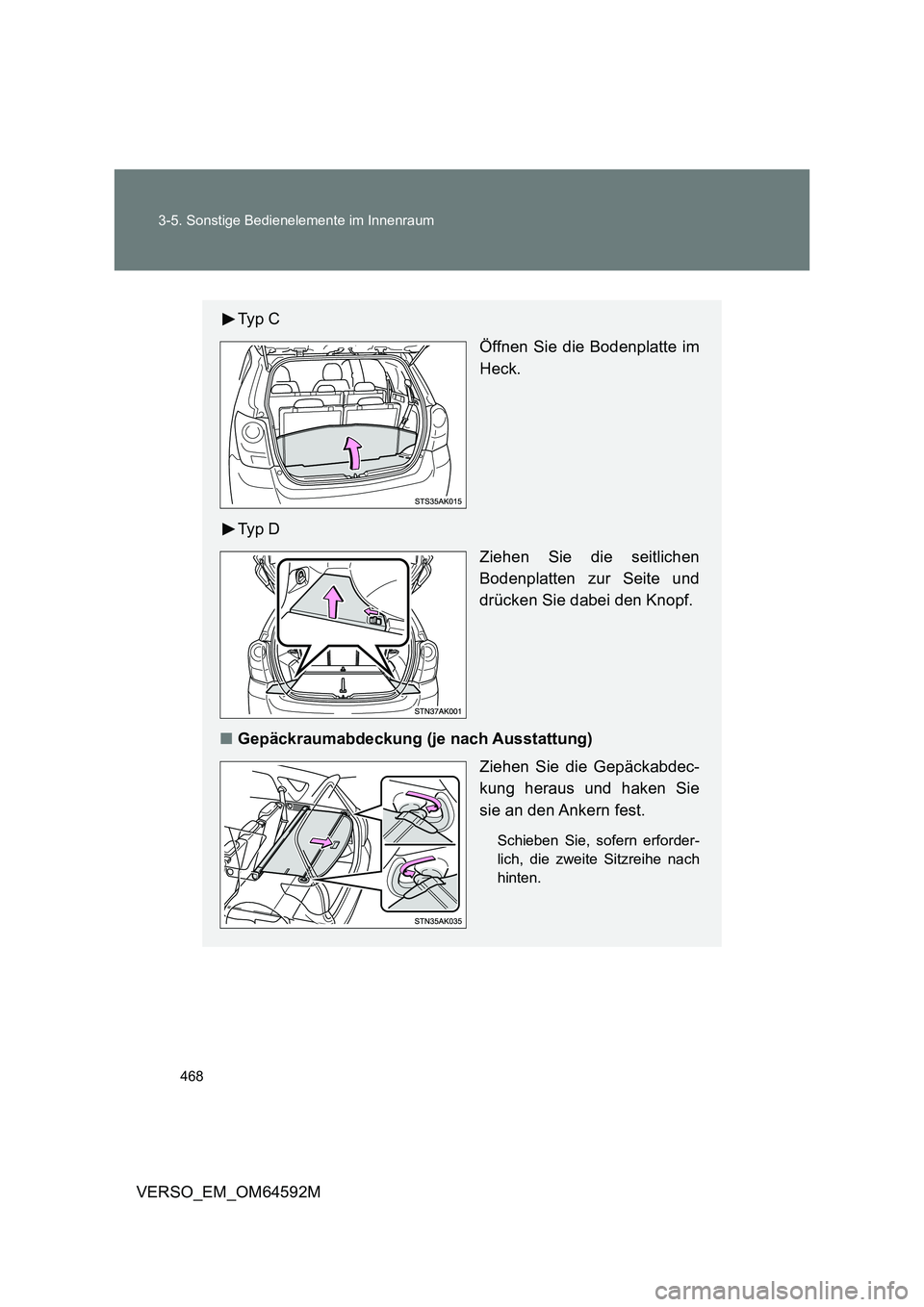

468
3-5. Sonstige Bedienelemente im Innenraum
VERSO_EM_OM64592M
Ty p C
Öffnen Sie die Bodenplatte im
Heck.
Ty p D
Ziehen Sie die seitlichen
Bodenplatten zur Seite und
drücken Sie dabei den Knopf.
■ Gepäckraumabdeckung (je nach Ausstattung)
Ziehen Sie die Gepäckabdec-
kung heraus und haken Sie
sie an den Ankern fest.
Schieben Sie, sofern erforder-
lich, die zweite Sitzreihe nach
hinten.

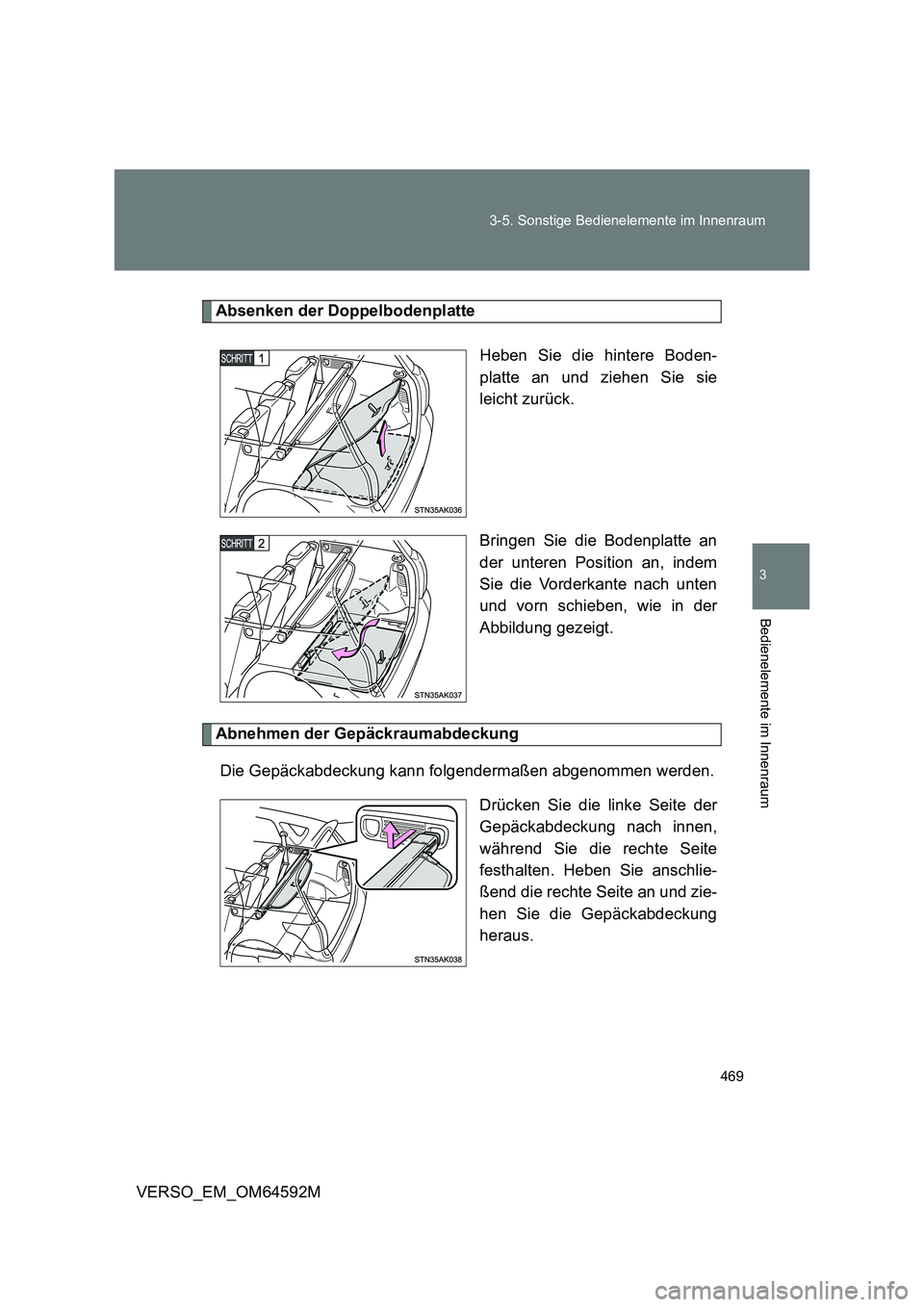

469
3-5. Sonstige Bedienelemente im Innenraum
3
Bedienelemente im Innenraum
VERSO_EM_OM64592M
Absenken der Doppelbodenplatte
Heben Sie die hintere Boden-
platte an und ziehen Sie sie
leicht zurück.
Bringen Sie die Bodenplatte an
der unteren Position an, indem
Sie die Vorderkante nach unten
und vorn schieben, wie in der
Abbildung gezeigt.
Abnehmen der Gepäckraumabdeckung
Die Gepäckabdeckung kann folgendermaßen abgenommen werden.
Drücken Sie die linke Seite der
Gepäckabdeckung nach innen,
während Sie die rechte Seite
festhalten. Heben Sie anschlie-
ßend die rechte Seite an und zie-
hen Sie die Gepäckabdeckung
heraus.

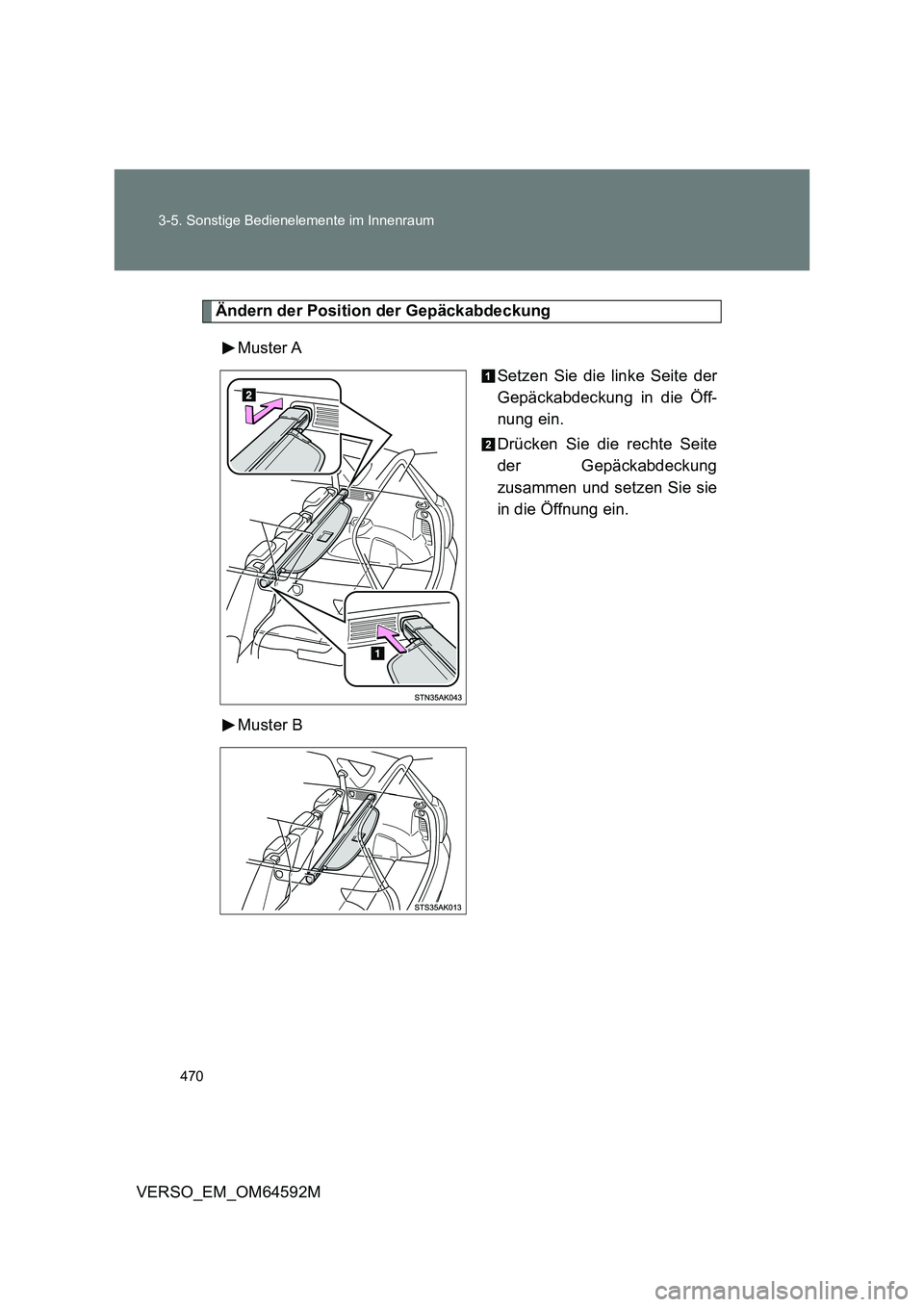

470
3-5. Sonstige Bedienelemente im Innenraum
VERSO_EM_OM64592M
Ändern der Position der Gepäckabdeckung
Muster A
Setzen Sie die linke Seite der
Gepäckabdeckung in die Öff-
nung ein.
Drücken Sie die rechte Seite
der Gepäckabdeckung
zusammen und setzen Sie sie
in die Öffnung ein.
Muster B
