Page 471 of 748

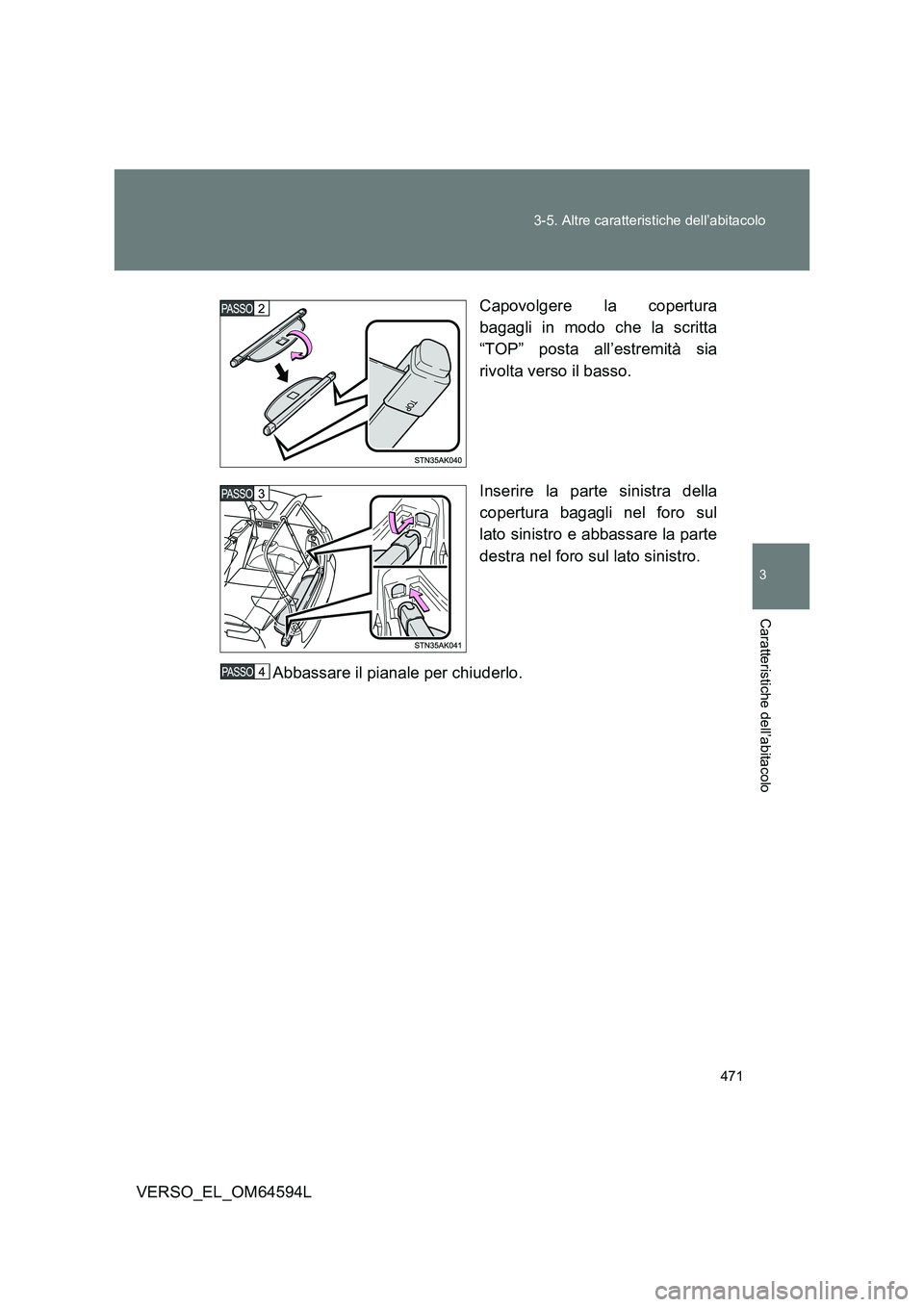

471
3-5. Altre caratteristiche dell’abitacolo
3
Caratteristiche dell’abitacolo
VERSO_EL_OM64594L
Capovolgere la copertura
bagagli in modo che la scritta
“TOP” posta all’estremità sia
rivolta verso il basso.
Inserire la parte sinistra della
copertura bagagli nel foro sul
lato sinistro e abbassare la parte
destra nel foro sul lato sinistro.
Abbassare il pianale per chiuderlo.
Page 472 of 748

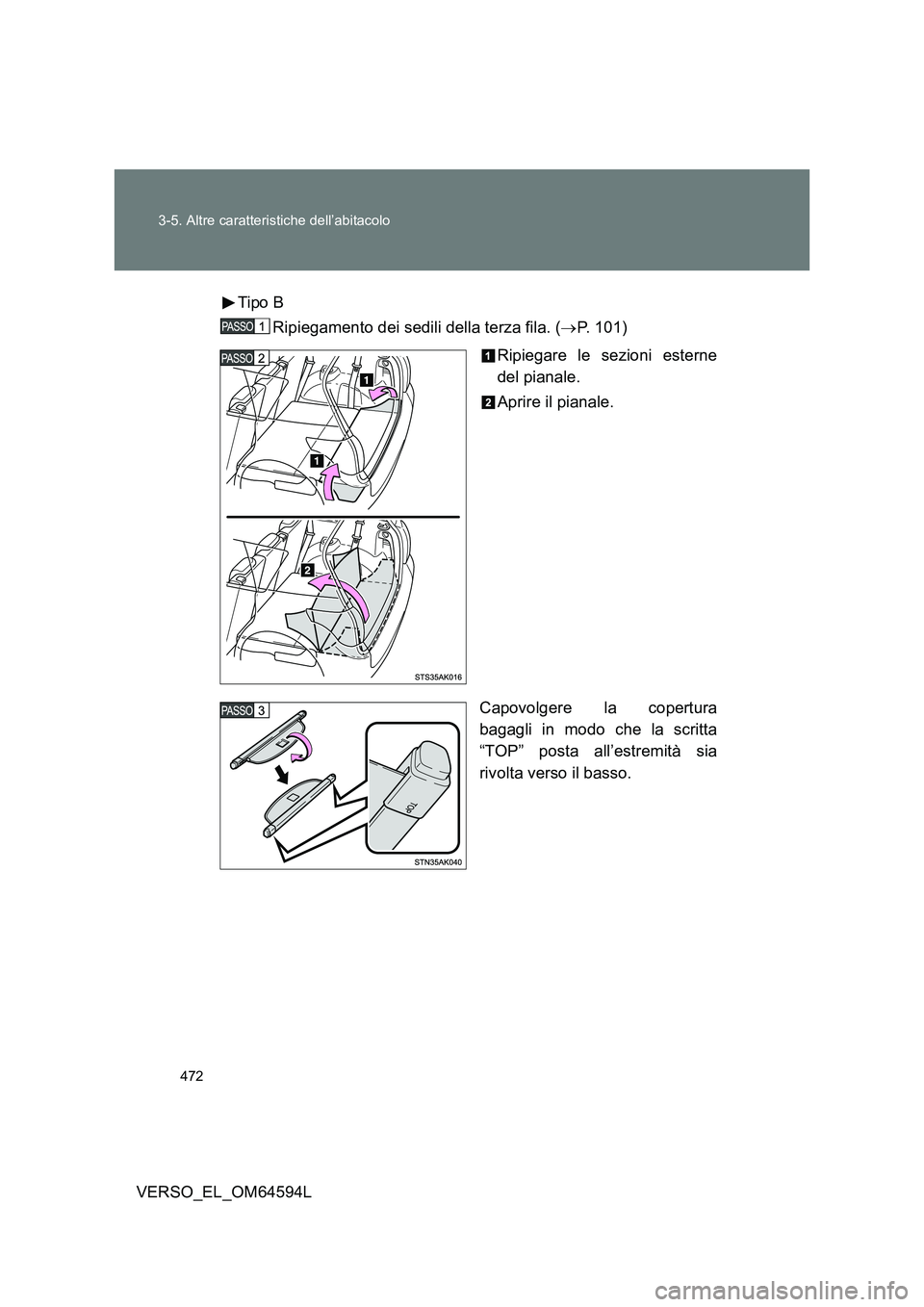

472
3-5. Altre caratteristiche dell’abitacolo
VERSO_EL_OM64594L
Tipo B
Ripiegamento dei sedili della terza fila. ( P. 101)
Ripiegare le sezioni esterne
del pianale.
Aprire il pianale.
Capovolgere la copertura
bagagli in modo che la scritta
“TOP” posta all’estremità sia
rivolta verso il basso.
Page 473 of 748

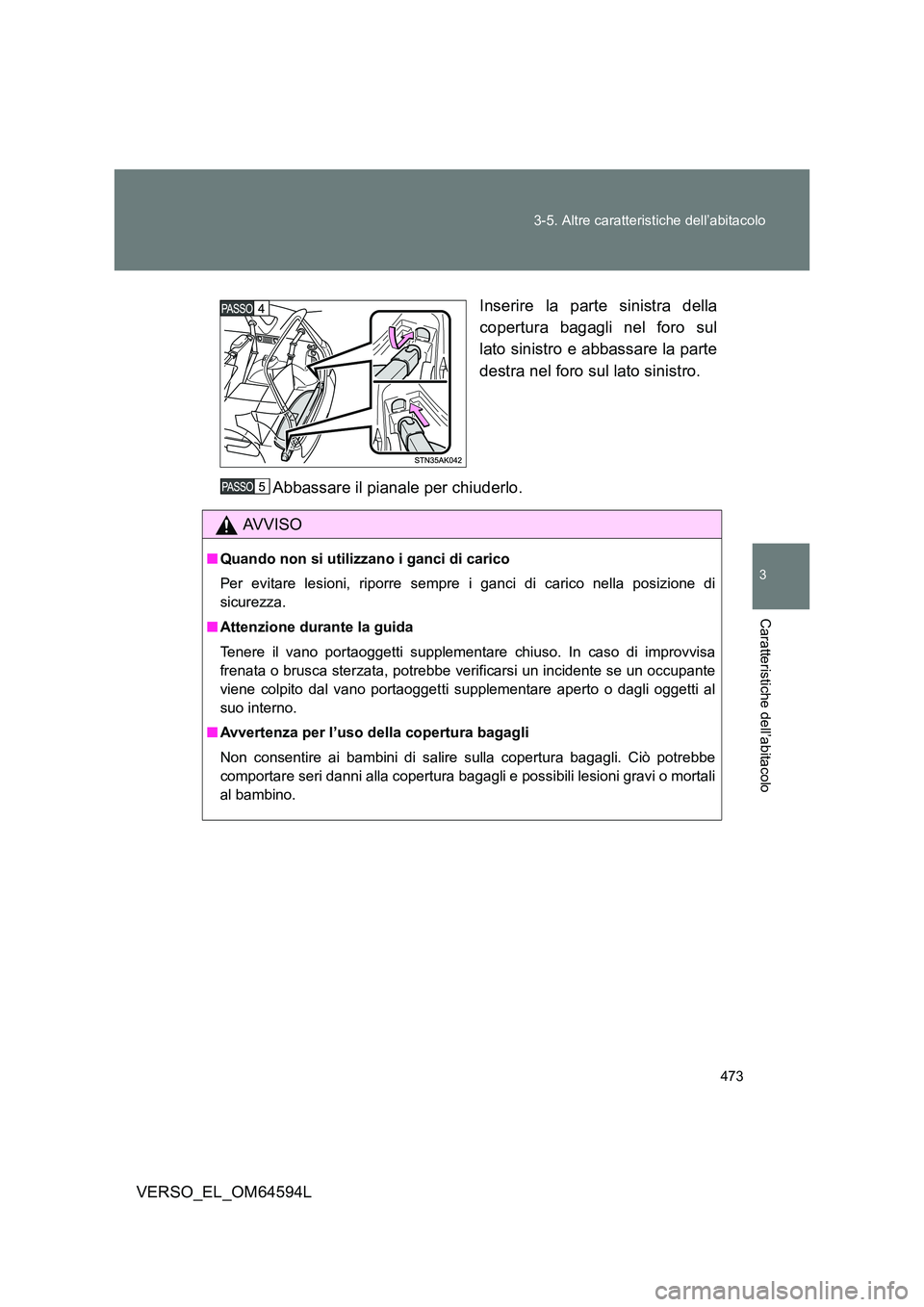

473
3-5. Altre caratteristiche dell’abitacolo
3
Caratteristiche dell’abitacolo
VERSO_EL_OM64594L
Inserire la parte sinistra della
copertura bagagli nel foro sul
lato sinistro e abbassare la parte
destra nel foro sul lato sinistro.
Abbassare il pianale per chiuderlo.
AVVISO
■ Quando non si utilizzano i ganci di carico
Per evitare lesioni, riporre sempre i ganci di carico nella posizione di
sicurezza.
■ Attenzione durante la guida
Tenere il vano portaoggetti supplementare chiuso. In caso di improvvisa
frenata o brusca sterzata, potrebbe verificarsi un incidente se un occupante
viene colpito dal vano portaoggetti s upplementare aperto o dagli oggetti al
suo interno.
■ Avvertenza per l’uso della copertura bagagli
Non consentire ai bambini di salire sulla copertura bagagli. Ciò potrebbe
comportare seri danni alla copertura bagagli e possibili lesioni gravi o mortali
al bambino.
Page 474 of 748

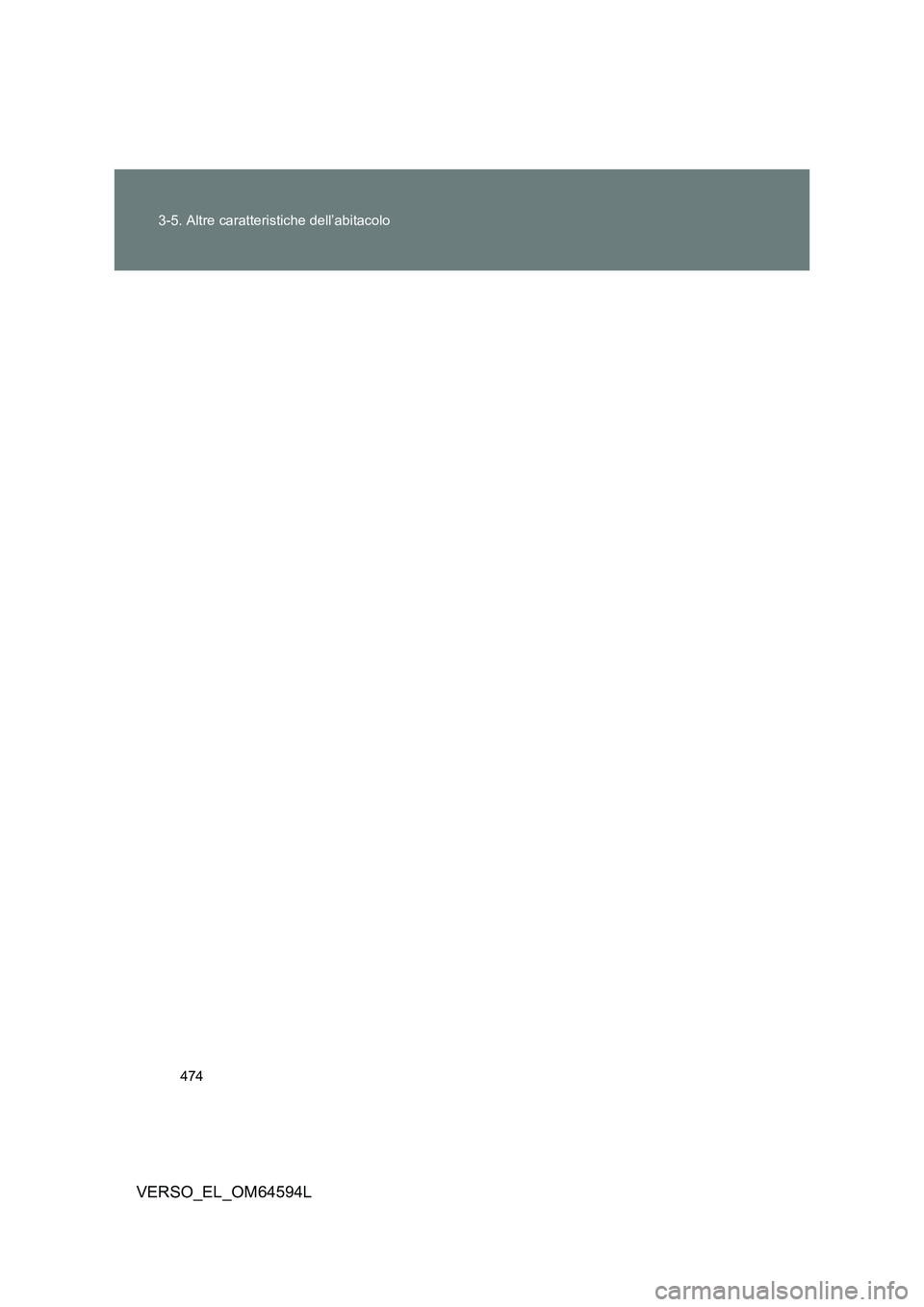

474
3-5. Altre caratteristiche dell’abitacolo
VERSO_EL_OM64594L
Page 475 of 748

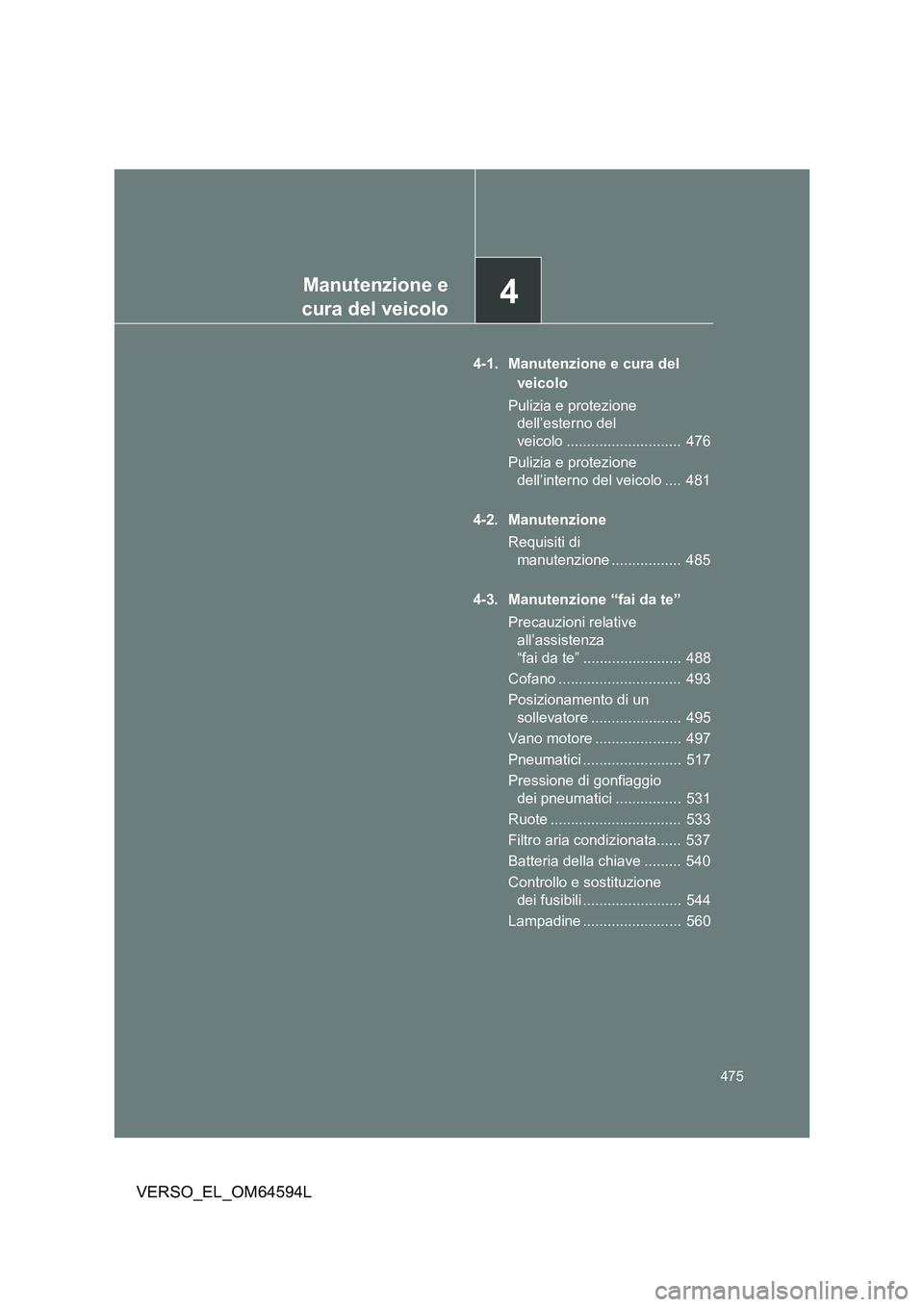

4Manutenzione e
cura del veicolo
475
VERSO_EL_OM64594L
4-1. Manutenzione e cura del
veicolo
Pulizia e protezione
dell’esterno del
veicolo ............................ 476
Pulizia e protezione
dell’interno del veicolo .... 481
4-2. Manutenzione
Requisiti di
manutenzione ................. 485
4-3. Manutenzione “fai da te”
Precauzioni relative
all’assistenza
“fai da te” ........................ 488
Cofano .............................. 493
Posizionamento di un
sollevatore ...................... 495
Vano motore ..................... 497
Pneumatici ........................ 517
Pressione di gonfiaggio
dei pneumatici ................ 531
Ruote ................................ 533
Filtro aria condizionata...... 537
Batteria della chiave ......... 540
Controllo e sostituzione
dei fusibili ........................ 544
Lampadine ........................ 560

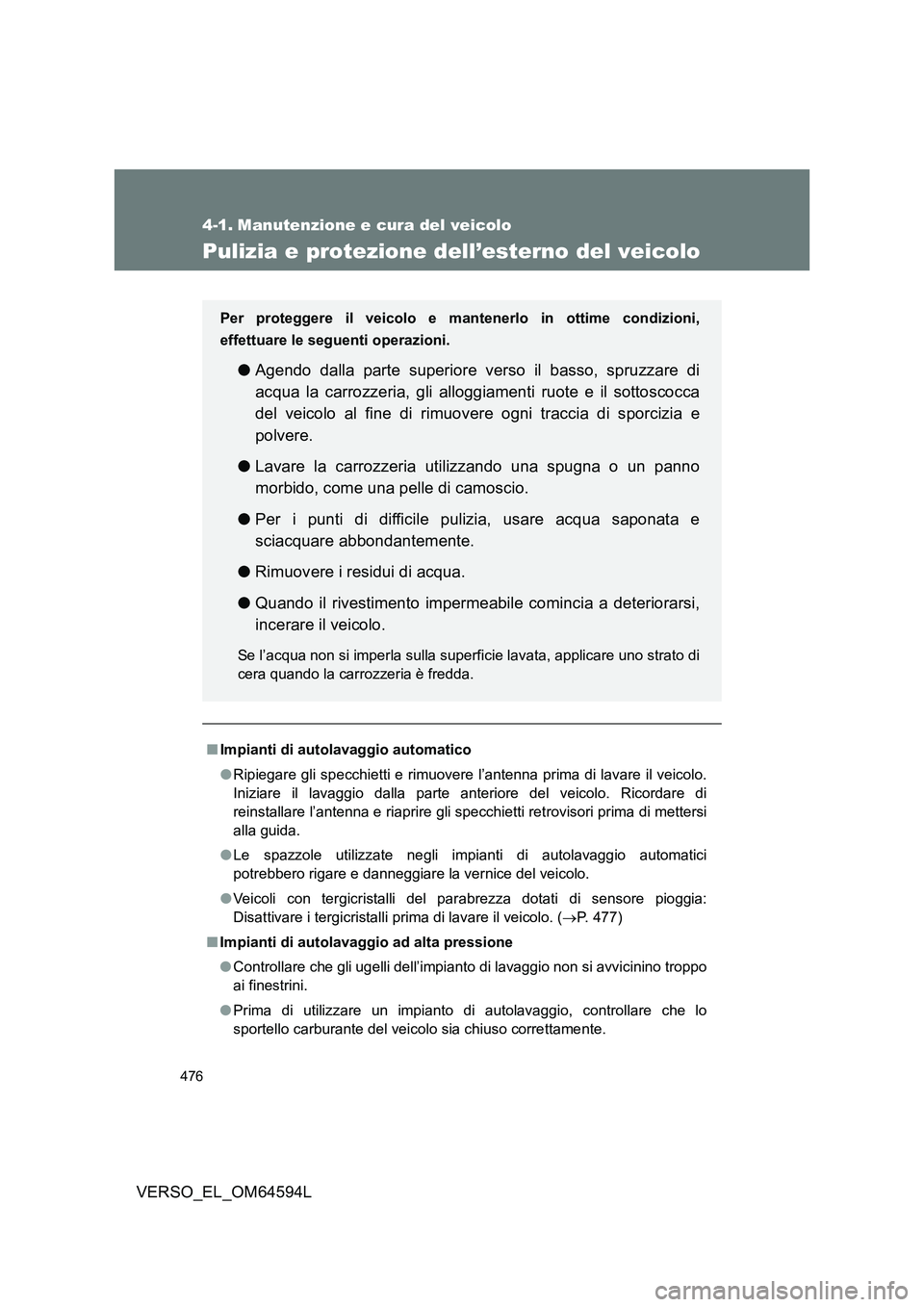

Page 476 of 748

476
VERSO_EL_OM64594L
4-1. Manutenzione e cura del veicolo
Pulizia e protezione dell’esterno del veicolo
■Impianti di autolavaggio automatico
● Ripiegare gli specchietti e rimuovere l’antenna prima di lavare il veicolo.
Iniziare il lavaggio dalla parte anteriore del veicolo. Ricordare di
reinstallare l’antenna e riaprire gli spec chietti retrovisori prima di mettersi
alla guida.
● Le spazzole utilizzate negli impianti di autolavaggio automatici
potrebbero rigare e danneggiare la vernice del veicolo.
● Veicoli con tergicristalli del parabrezza dotati di sensore pioggia:
Disattivare i tergicristalli prima di lavare il veicolo. ( P. 477)
■ Impianti di autolavaggio ad alta pressione
● Controllare che gli ugelli dell’impianto di lavaggio non si avvicinino troppo
ai finestrini.
● Prima di utilizzare un impianto di autolavaggio, controllare che lo
sportello carburante del veicolo sia chiuso correttamente.
Per proteggere il veicolo e mantenerlo in ottime condizioni,
effettuare le seguenti operazioni.
● Agendo dalla parte superiore verso il basso, spruzzare di
acqua la carrozzeria, gli alloggiamenti ruote e il sottoscocca
del veicolo al fine di rimuovere ogni traccia di sporcizia e
polvere.
● Lavare la carrozzeria utilizzando una spugna o un panno
morbido, come una pelle di camoscio.
● Per i punti di difficile pulizia, usare acqua saponata e
sciacquare abbondantemente.
● Rimuovere i residui di acqua.
● Quando il rivestimento impermeabile comincia a deteriorarsi,
incerare il veicolo.
Se l’acqua non si imperla sulla superficie lavata, applicare uno strato di
cera quando la carrozzeria è fredda.
Page 477 of 748

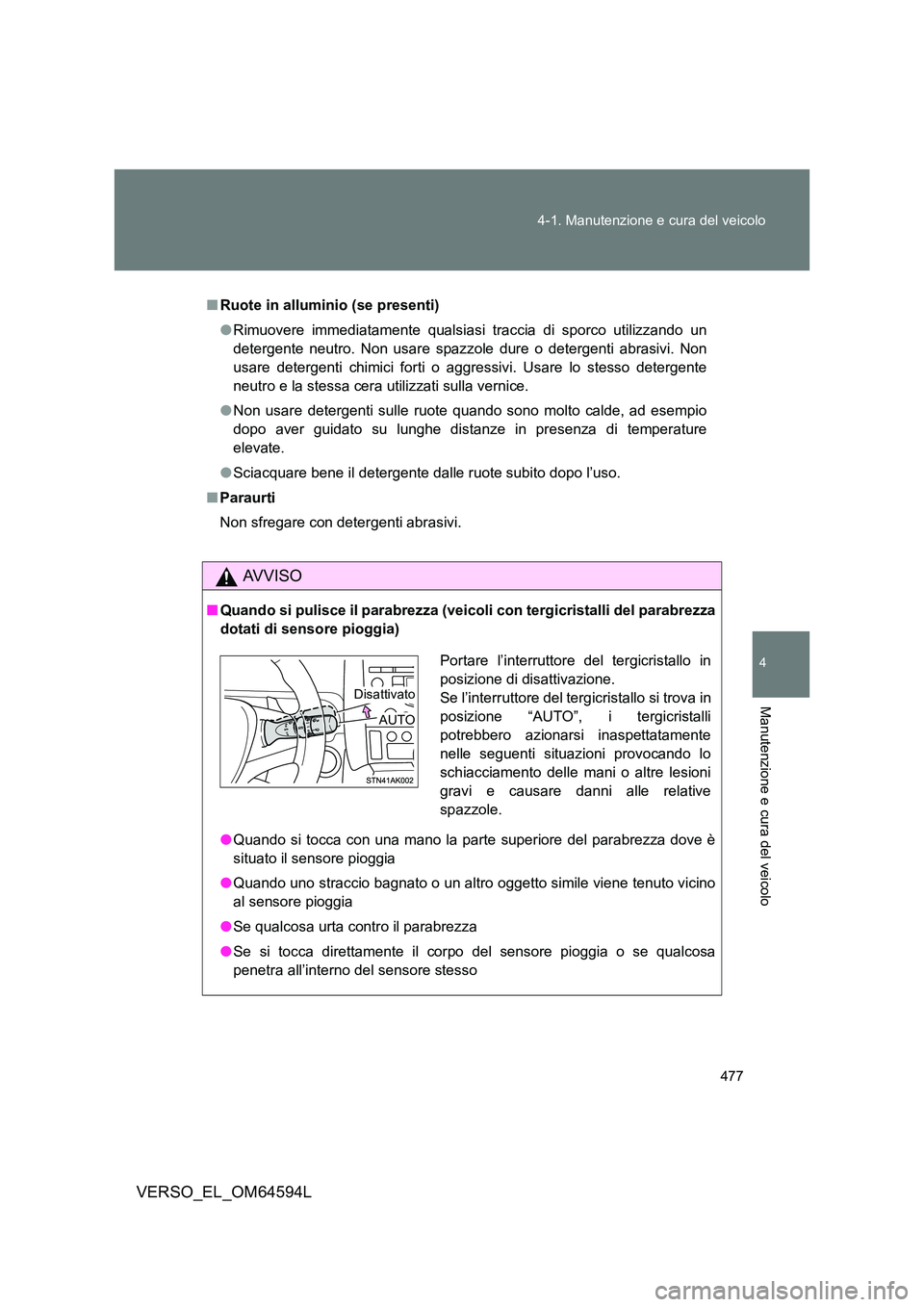

477
4-1. Manutenzione e cura del veicolo
4
Manutenzione e cura del veicolo
VERSO_EL_OM64594L
■ Ruote in alluminio (se presenti)
● Rimuovere immediatamente qualsiasi traccia di sporco utilizzando un
detergente neutro. Non usare spazzole dure o detergenti abrasivi. Non
usare detergenti chimici forti o aggressivi. Usare lo stesso detergente
neutro e la stessa cera utilizzati sulla vernice.
● Non usare detergenti sulle ruote quando sono molto calde, ad esempio
dopo aver guidato su lunghe distanze in presenza di temperature
elevate.
● Sciacquare bene il detergente dalle ruote subito dopo l’uso.
■ Paraurti
Non sfregare con detergenti abrasivi.
AVVISO
■ Quando si pulisce il parabrezza (veicoli con tergicristalli del parabrezza
dotati di sensore pioggia)
● Quando si tocca con una mano la parte superiore del parabrezza dove è
situato il sensore pioggia
● Quando uno straccio bagnato o un altro oggetto simile viene tenuto vicino
al sensore pioggia
● Se qualcosa urta contro il parabrezza
● Se si tocca direttamente il corpo del sensore pioggia o se qualcosa
penetra all’interno del sensore stesso
Portare l’interruttore del tergicristallo in
posizione di disattivazione.
Se l’interruttore del terg icristallo si trova in
posizione “AUTO”, i tergicristalli
potrebbero azionarsi inaspettatamente
nelle seguenti situazioni provocando lo
schiacciamento delle mani o altre lesioni
gravi e causare danni alle relative
spazzole.
AUTO
Disattivato
Page 478 of 748

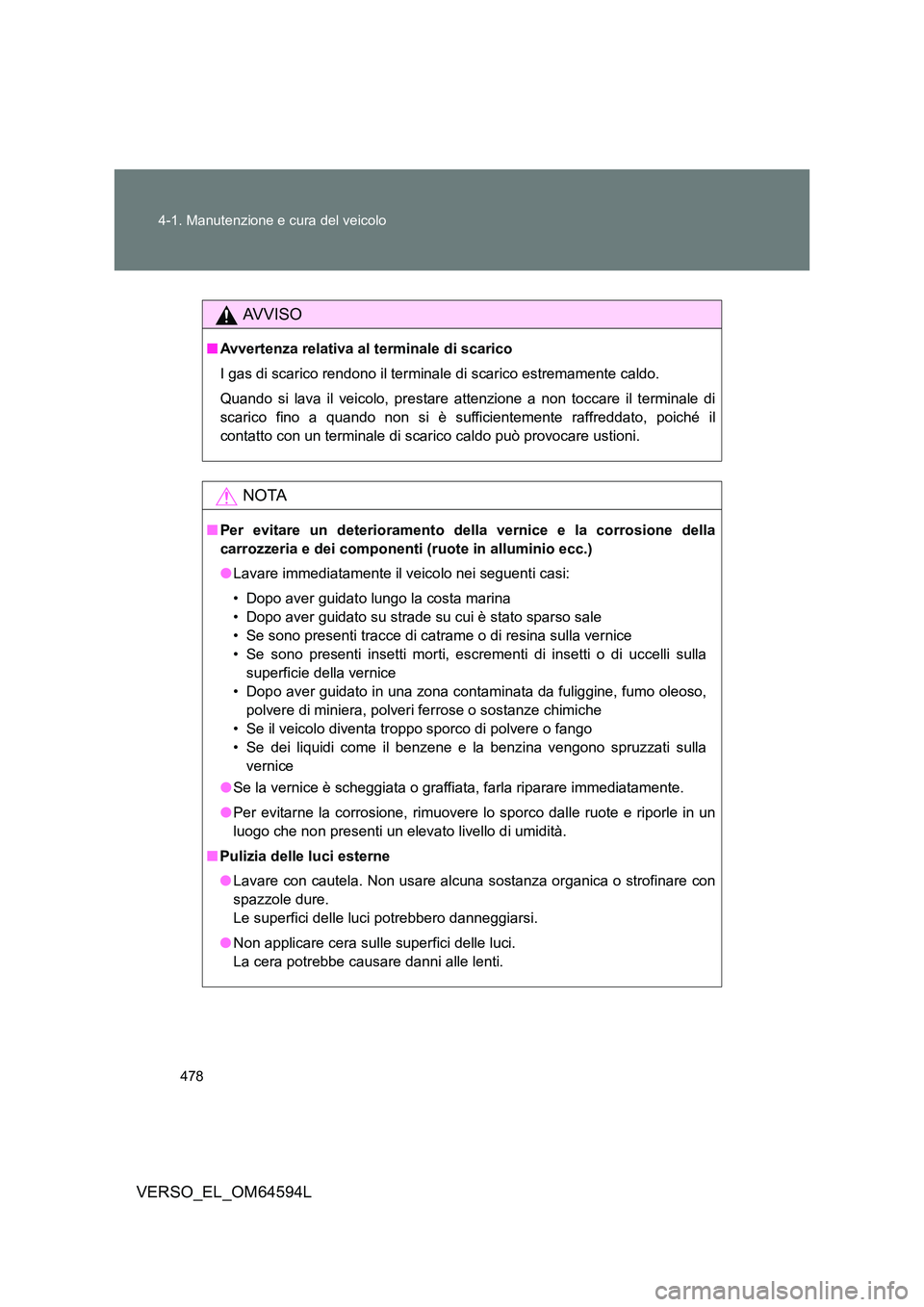

478
4-1. Manutenzione e cura del veicolo
VERSO_EL_OM64594L
AVVISO
■ Avvertenza relativa al terminale di scarico
I gas di scarico rendono il terminale di scarico estremamente caldo.
Quando si lava il veicolo, prestare attenzione a non toccare il terminale di
scarico fino a quando non si è sufficientemente raffreddato, poiché il
contatto con un terminale di scarico caldo può provocare ustioni.
NOTA
■ Per evitare un deterioramento della vernice e la corrosione della
carrozzeria e dei componenti (ruote in alluminio ecc.)
● Lavare immediatamente il veicolo nei seguenti casi:
• Dopo aver guidato lungo la costa marina
• Dopo aver guidato su strade su cui è stato sparso sale
• Se sono presenti tracce di catrame o di resina sulla vernice
• Se sono presenti insetti morti, escrementi di insetti o di uccelli sulla
superficie della vernice
• Dopo aver guidato in una zona contaminata da fuliggine, fumo oleoso,
polvere di miniera, polveri ferrose o sostanze chimiche
• Se il veicolo diventa troppo sporco di polvere o fango
• Se dei liquidi come il benzene e la benzina vengono spruzzati sulla
vernice
● Se la vernice è scheggiata o graffiata, farla riparare immediatamente.
● Per evitarne la corrosione, rimuovere lo sporco dalle ruote e riporle in un
luogo che non presenti un elevato livello di umidità.
■ Pulizia delle luci esterne
● Lavare con cautela. Non usare alcuna sostanza organica o strofinare con
spazzole dure.
Le superfici delle luci potrebbero danneggiarsi.
● Non applicare cera sulle superfici delle luci.
La cera potrebbe causare danni alle lenti.

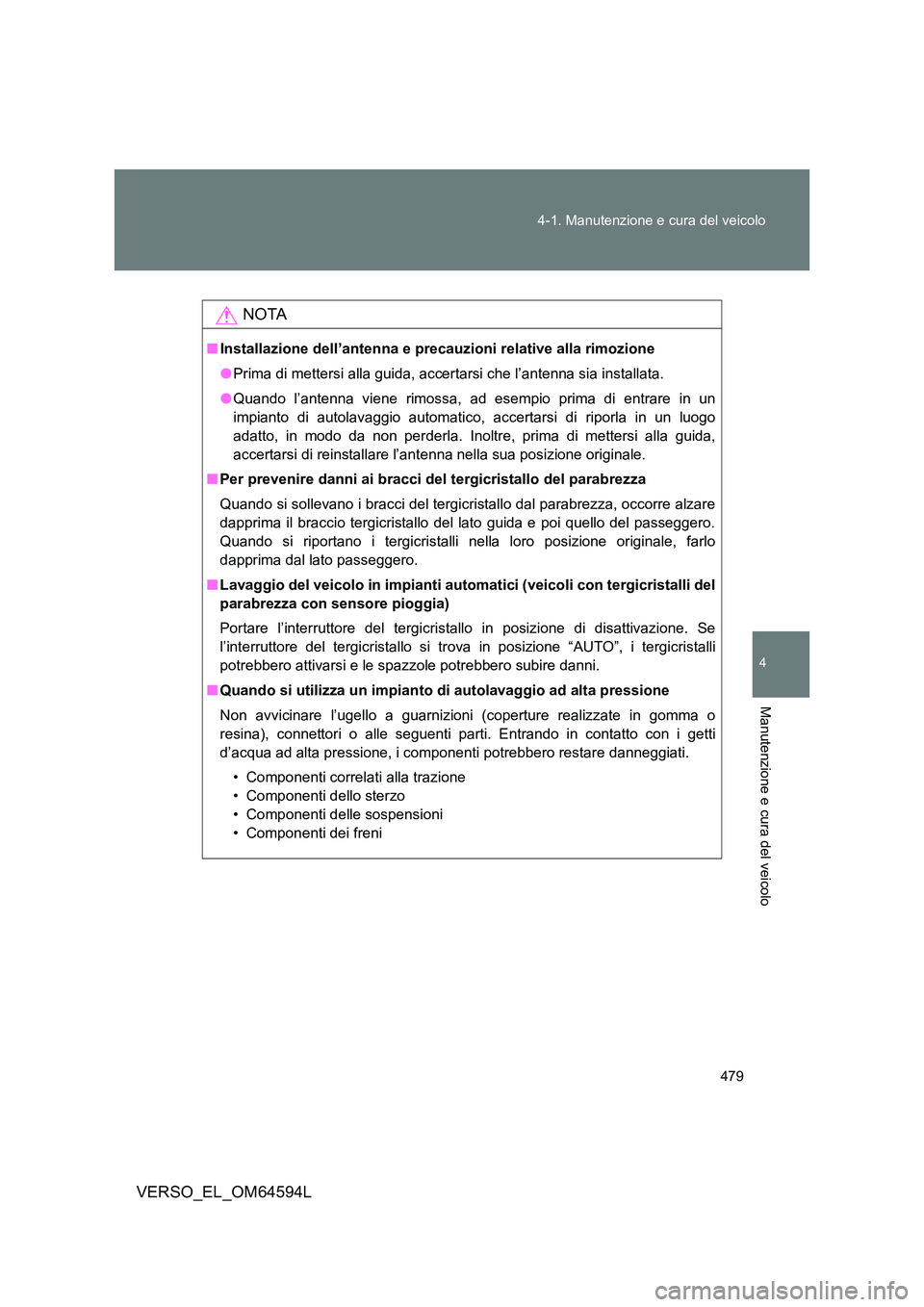

Page 479 of 748

479
4-1. Manutenzione e cura del veicolo
4
Manutenzione e cura del veicolo
VERSO_EL_OM64594L
NOTA
■ Installazione dell’antenna e precauzioni relative alla rimozione
● Prima di mettersi alla guida, accertarsi che l’antenna sia installata.
● Quando l’antenna viene rimossa, ad esempio prima di entrare in un
impianto di autolavaggio automatico, accertarsi di riporla in un luogo
adatto, in modo da non perderla. Inoltre, prima di mettersi alla guida,
accertarsi di reinstallare l’antenna nella sua posizione originale.
■ Per prevenire danni ai bracci del tergicristallo del parabrezza
Quando si sollevano i bracci del tergicristallo dal parabrezza, occorre alzare
dapprima il braccio tergicristallo del lato guida e poi quello del passeggero.
Quando si riportano i tergicristalli nella loro posizione originale, farlo
dapprima dal lato passeggero.
■ Lavaggio del veicolo in impianti automatici (veicoli con tergicristalli del
parabrezza con sensore pioggia)
Portare l’interruttore del tergicristallo in posizione di disattivazione. Se
l’interruttore del tergicristallo si trova in posizione “AUTO”, i tergicristalli
potrebbero attivarsi e le spazzole potrebbero subire danni.
■ Quando si utilizza un impianto di autolavaggio ad alta pressione
Non avvicinare l’ugello a guarnizioni (coperture realizzate in gomma o
resina), connettori o alle seguenti parti. Entrando in contatto con i getti
d’acqua ad alta pressione, i componenti potrebbero restare danneggiati.
• Componenti correlati alla trazione
• Componenti dello sterzo
• Componenti delle sospensioni
• Componenti dei freni
Page 480 of 748

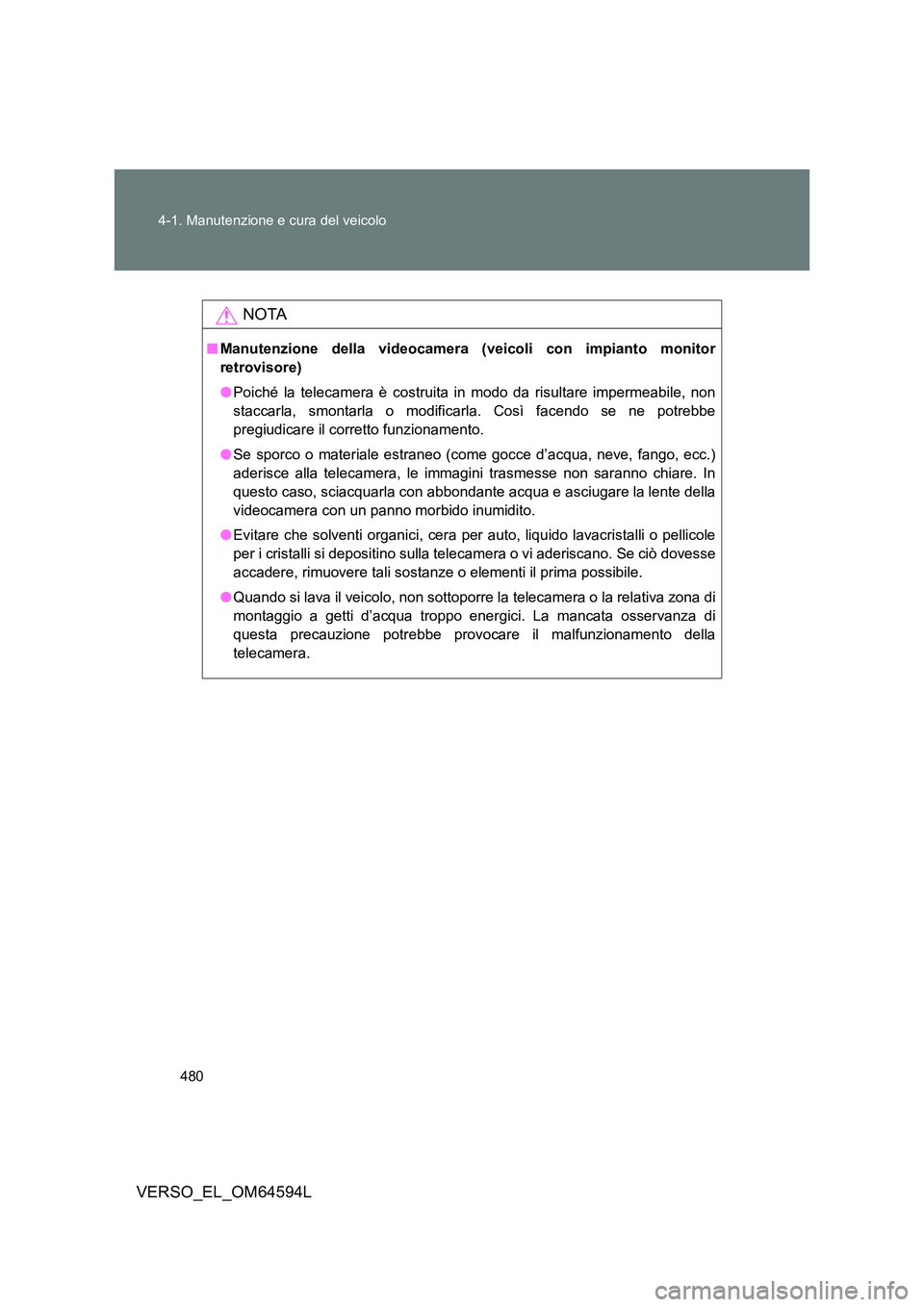

480
4-1. Manutenzione e cura del veicolo
VERSO_EL_OM64594L
NOTA
■ Manutenzione della videocamera (veicoli con impianto monitor
retrovisore)
● Poiché la telecamera è costruita in modo da risultare impermeabile, non
staccarla, smontarla o modificarla. Così facendo se ne potrebbe
pregiudicare il corretto funzionamento.
● Se sporco o materiale estraneo (come gocce d’acqua, neve, fango, ecc.)
aderisce alla telecamera, le immagini trasmesse non saranno chiare. In
questo caso, sciacquarla con abbondante acqua e asciugare la lente della
videocamera con un panno morbido inumidito.
● Evitare che solventi organici, cera per auto, liquido lavacristalli o pellicole
per i cristalli si depositino sulla telecamera o vi aderiscano. Se ciò dovesse
accadere, rimuovere tali sostanze o elementi il prima possibile.
● Quando si lava il veicolo, non sottoporre la telecamera o la relativa zona di
montaggio a getti d’acqua troppo energici. La mancata osservanza di
questa precauzione potrebbe provocare il malfunzionamento della
telecamera.
