Page 461 of 748

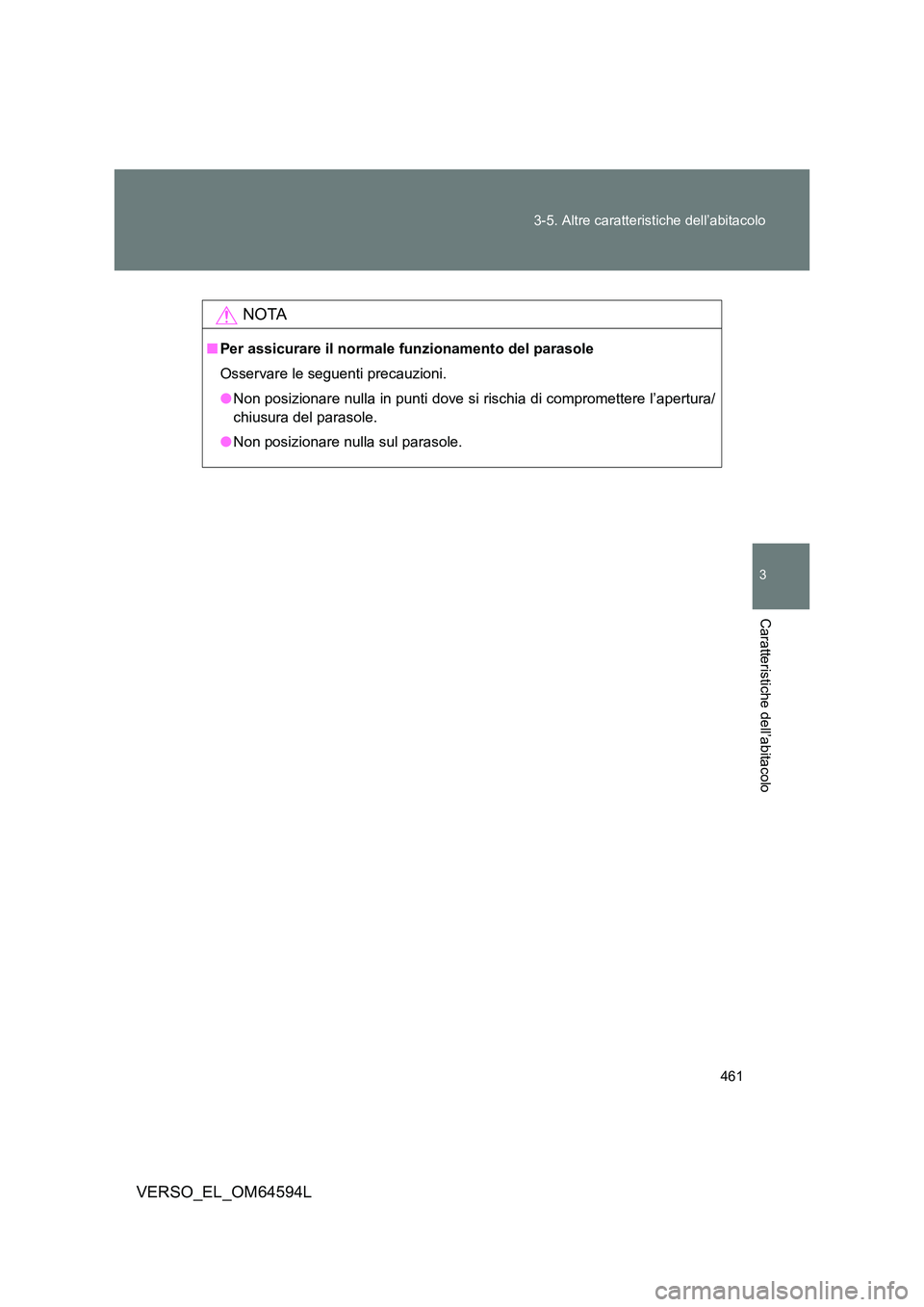

461
3-5. Altre caratteristiche dell’abitacolo
3
Caratteristiche dell’abitacolo
VERSO_EL_OM64594L
NOTA
■ Per assicurare il normale funzionamento del parasole
Osservare le seguenti precauzioni.
● Non posizionare nulla in punti dove si rischia di compromettere l’apertura/
chiusura del parasole.
● Non posizionare nulla sul parasole.
Page 462 of 748

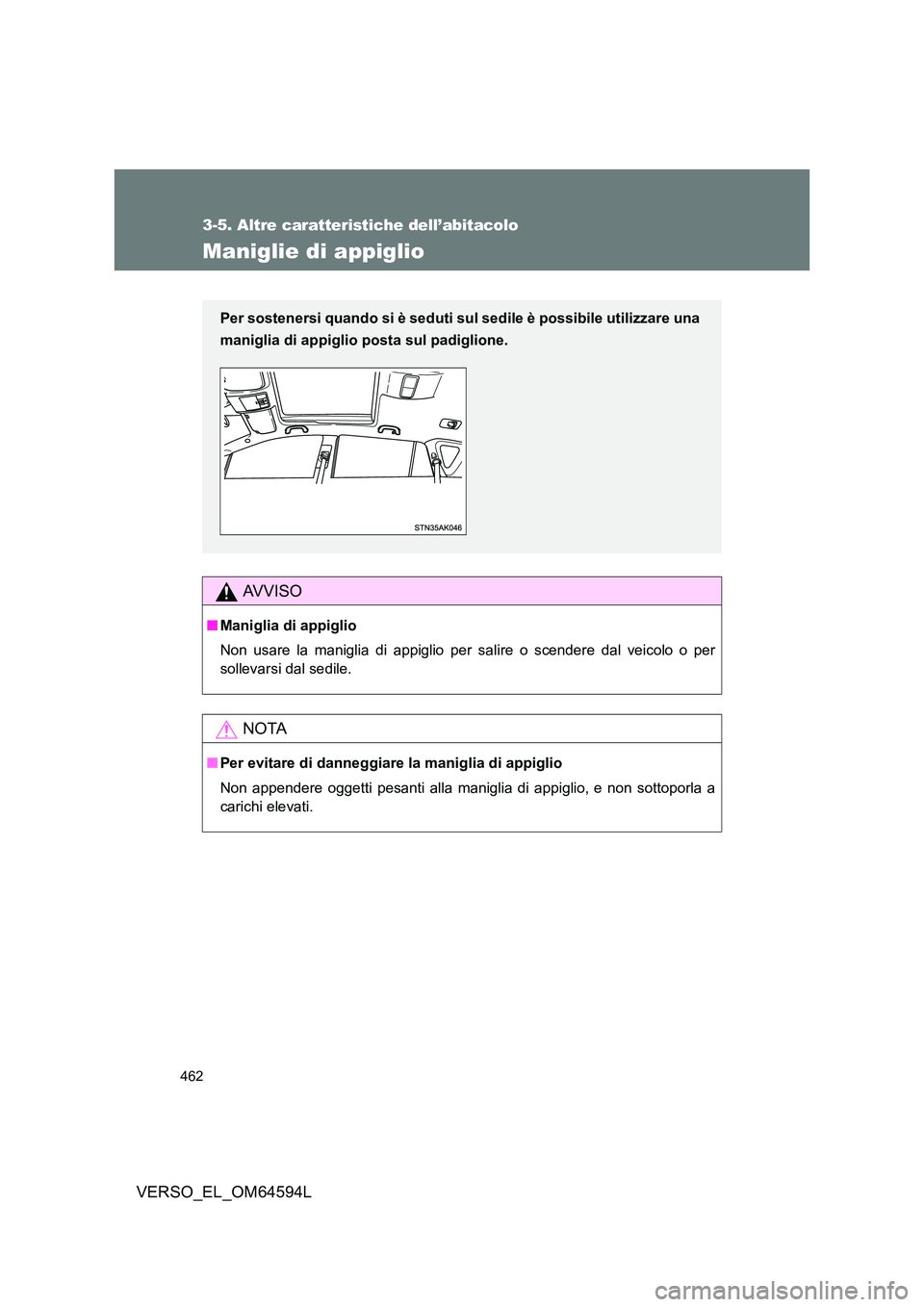

462
3-5. Altre caratteristiche dell’abitacolo
VERSO_EL_OM64594L
Maniglie di appiglio
AVVISO
■Maniglia di appiglio
Non usare la maniglia di appiglio per salire o scendere dal veicolo o per
sollevarsi dal sedile.
NOTA
■ Per evitare di danneggiare la maniglia di appiglio
Non appendere oggetti pesanti alla maniglia di appiglio, e non sottoporla a
carichi elevati.
Per sostenersi quando si è seduti sul sedile è possibile utilizzare una
maniglia di appiglio posta sul padiglione.

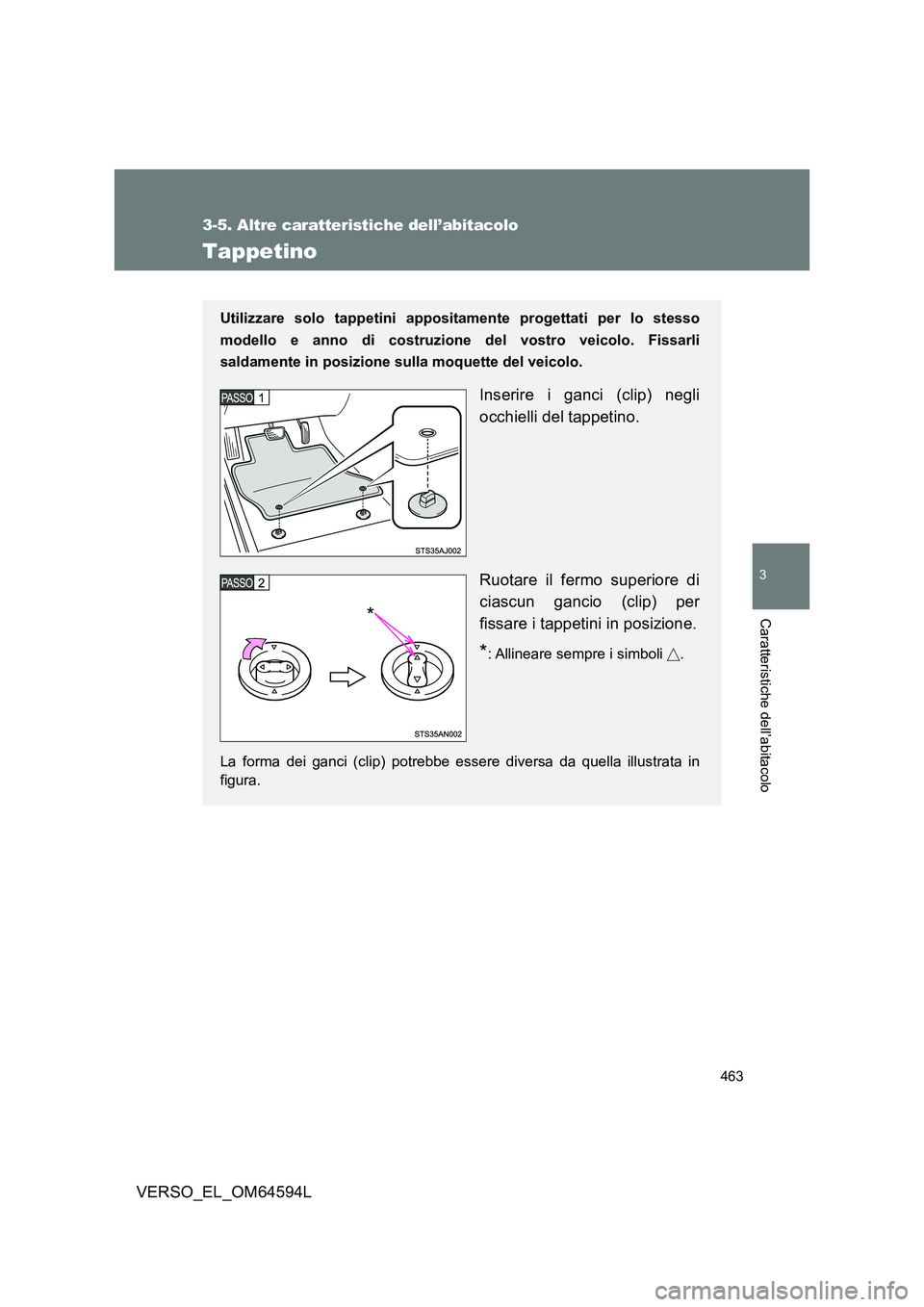

Page 463 of 748
463
3-5. Altre caratteristiche dell’abitacolo
3
Caratteristiche dell’abitacolo
VERSO_EL_OM64594L
Tappetino
Utilizzare solo tappetini appositamente progettati per lo stesso
modello e anno di costruzion e del vostro veicolo. Fissarli
saldamente in posizione sulla moquette del veicolo.
Inserire i ganci (clip) negli
occhielli del tappetino.
Ruotare il fermo superiore di
ciascun gancio (clip) per
fissare i tappetini in posizione.
*: Allineare sempre i simboli .
La forma dei ganci (clip) potrebbe essere diversa da quella illustrata in
figura.
*
Page 464 of 748

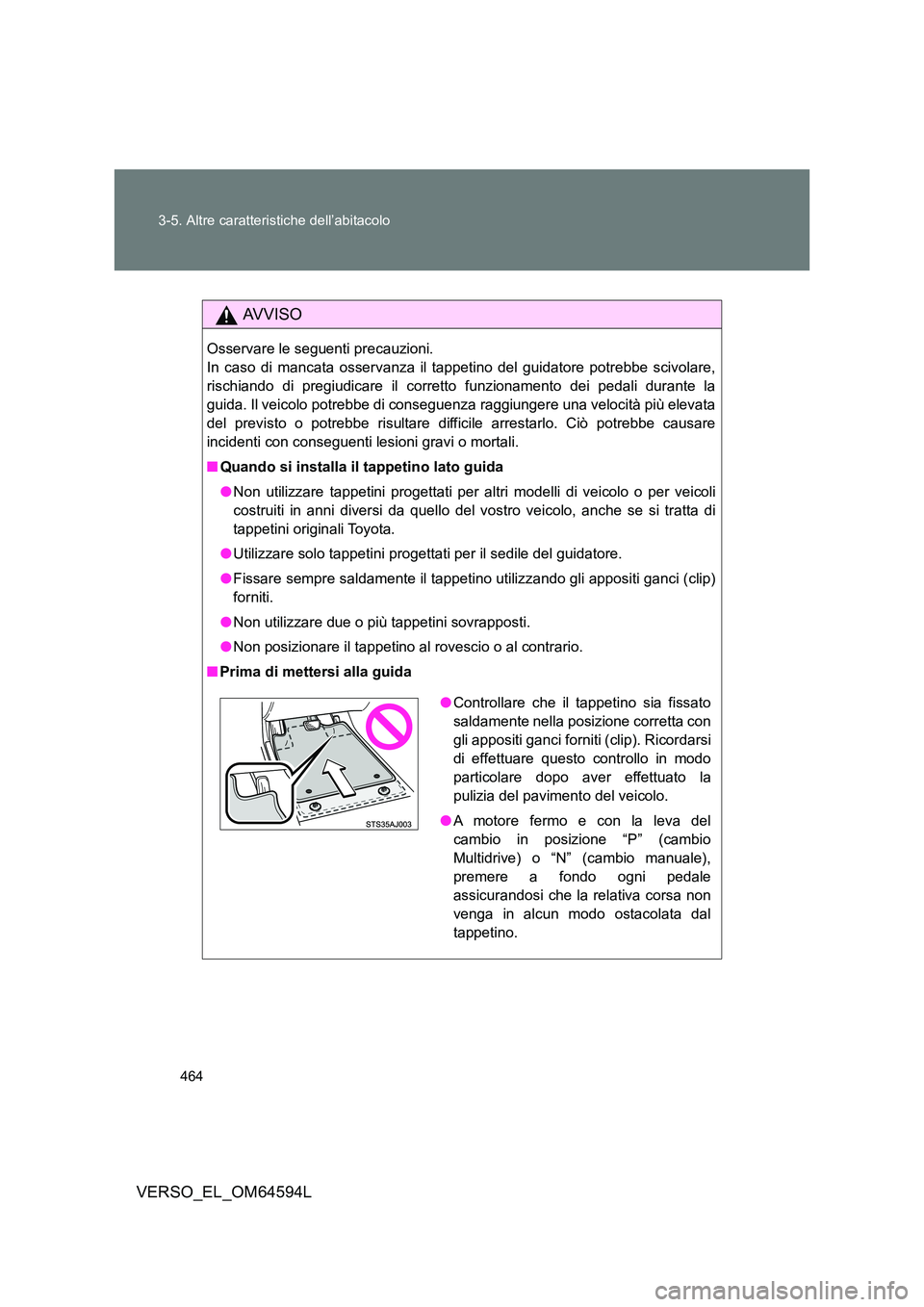

464
3-5. Altre caratteristiche dell’abitacolo
VERSO_EL_OM64594L
AVVISO
Osservare le seguenti precauzioni.
In caso di mancata osservanza il tappetino del guidatore potrebbe scivolare,
rischiando di pregiudicare il corretto funzionamento dei pedali durante la
guida. Il veicolo potrebbe di conseguenza raggiungere una velocità più elevata
del previsto o potrebbe risultare diff icile arrestarlo. Ciò potrebbe causare
incidenti con conseguenti lesioni gravi o mortali.
■ Quando si installa il tappetino lato guida
● Non utilizzare tappetini progettati per altri modelli di veicolo o per veicoli
costruiti in anni diversi da quello del vostro veicolo, anche se si tratta di
tappetini originali Toyota.
● Utilizzare solo tappetini progettati per il sedile del guidatore.
● Fissare sempre saldamente il tappetino utilizzando gli appositi ganci (clip)
forniti.
● Non utilizzare due o più tappetini sovrapposti.
● Non posizionare il tappetino al rovescio o al contrario.
■ Prima di mettersi alla guida
●Controllare che il tappetino sia fissato
saldamente nella posizione corretta con
gli appositi ganci forniti (clip). Ricordarsi
di effettuare questo controllo in modo
particolare dopo aver effettuato la
pulizia del pavimento del veicolo.
● A motore fermo e con la leva del
cambio in posizione “P” (cambio
Multidrive) o “N” (cambio manuale),
premere a fondo ogni pedale
assicurandosi che la relativa corsa non
venga in alcun modo ostacolata dal
tappetino.
Page 465 of 748

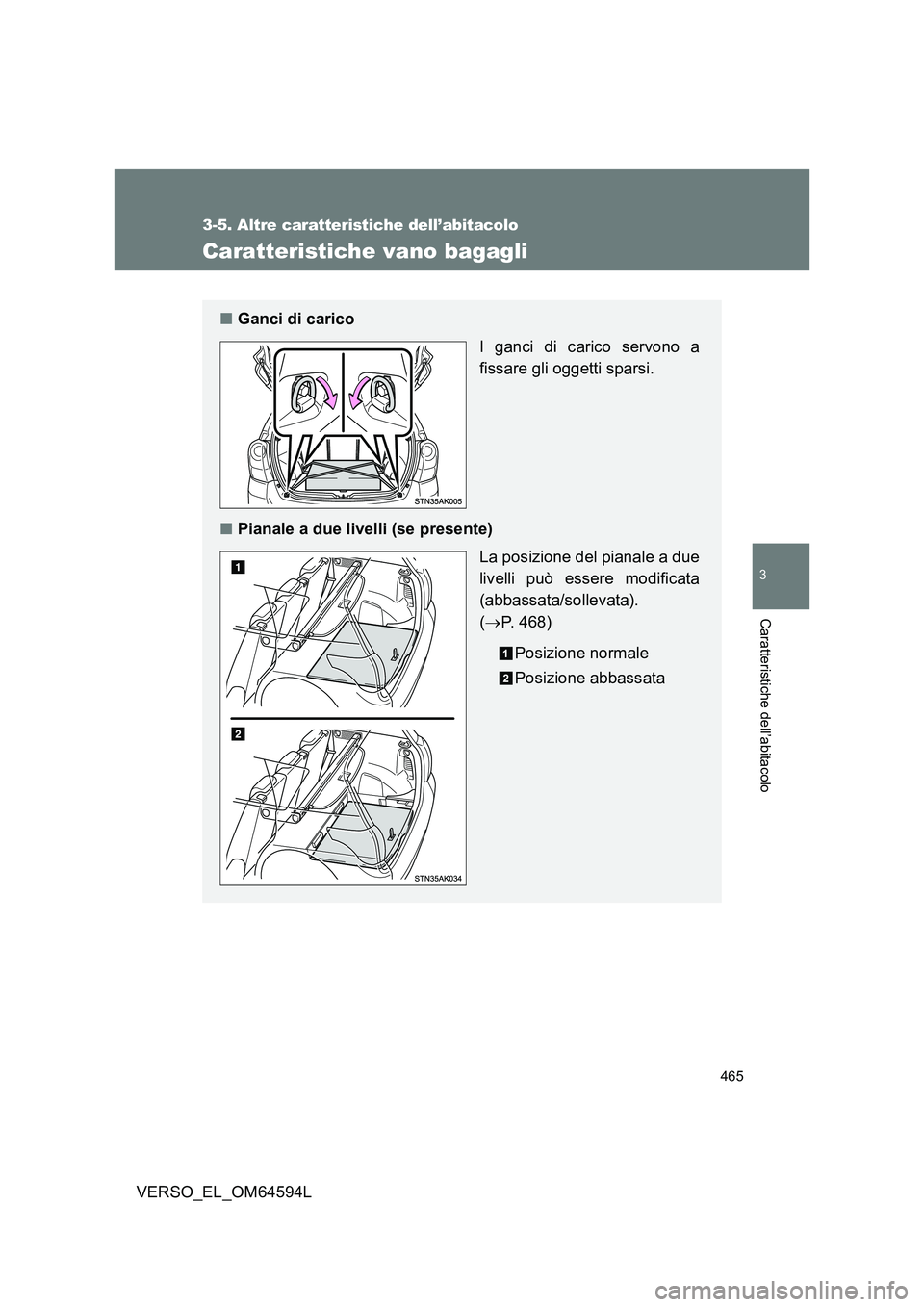

465
3-5. Altre caratteristiche dell’abitacolo
3
Caratteristiche dell’abitacolo
VERSO_EL_OM64594L
Caratteristiche vano bagagli
■Ganci di carico
I ganci di carico servono a
fissare gli oggetti sparsi.
■ Pianale a due livelli (se presente)
La posizione del pianale a due
livelli può essere modificata
(abbassata/sollevata).
( P. 468)
Posizione normale
Posizione abbassata
Page 466 of 748

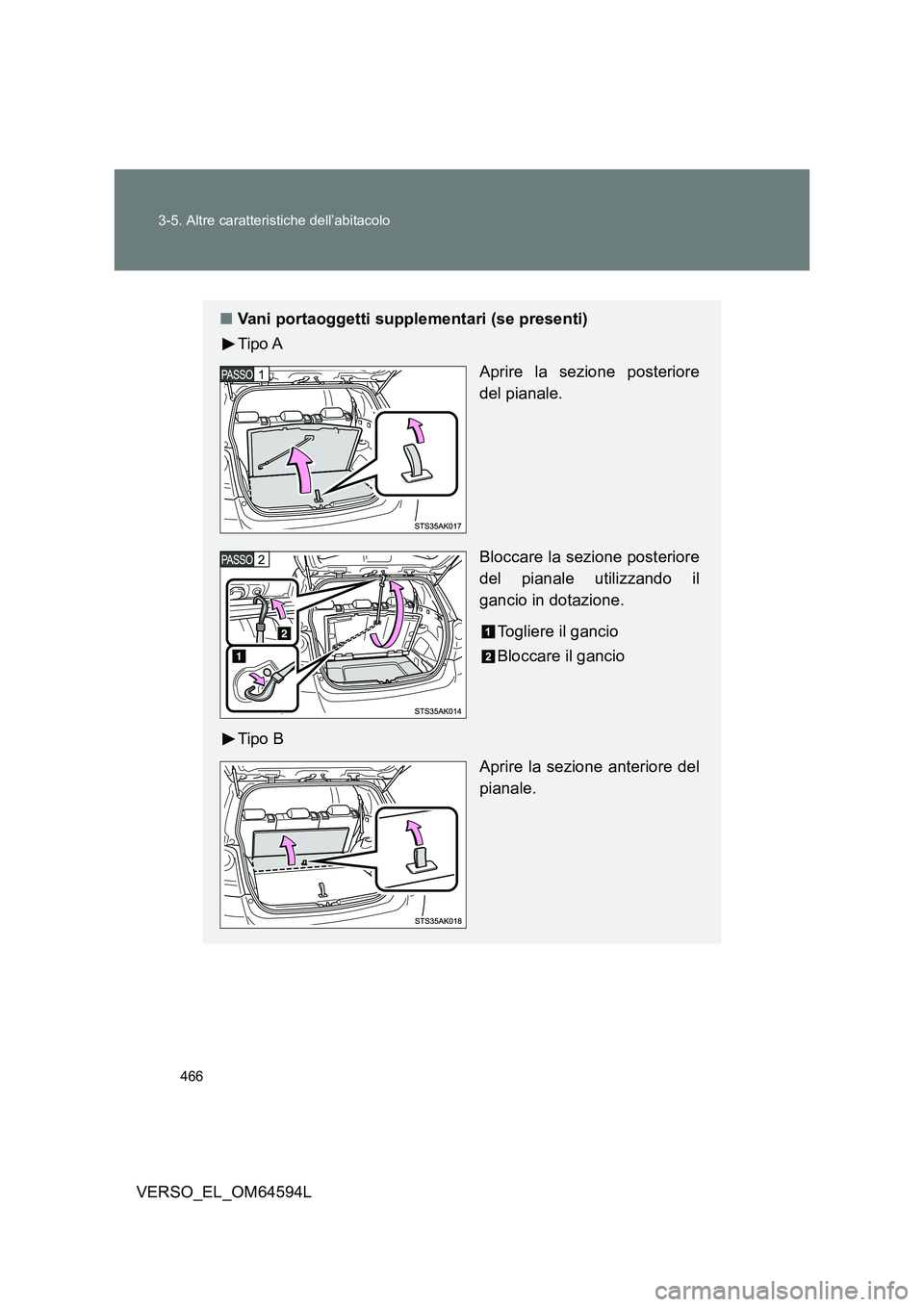

466
3-5. Altre caratteristiche dell’abitacolo
VERSO_EL_OM64594L
■ Vani portaoggetti supplementari (se presenti)
Tipo A
Aprire la sezione posteriore
del pianale.
Bloccare la sezione posteriore
del pianale utilizzando il
gancio in dotazione.
Togliere il gancio
Bloccare il gancio
Tipo B
Aprire la sezione anteriore del
pianale.
Page 467 of 748

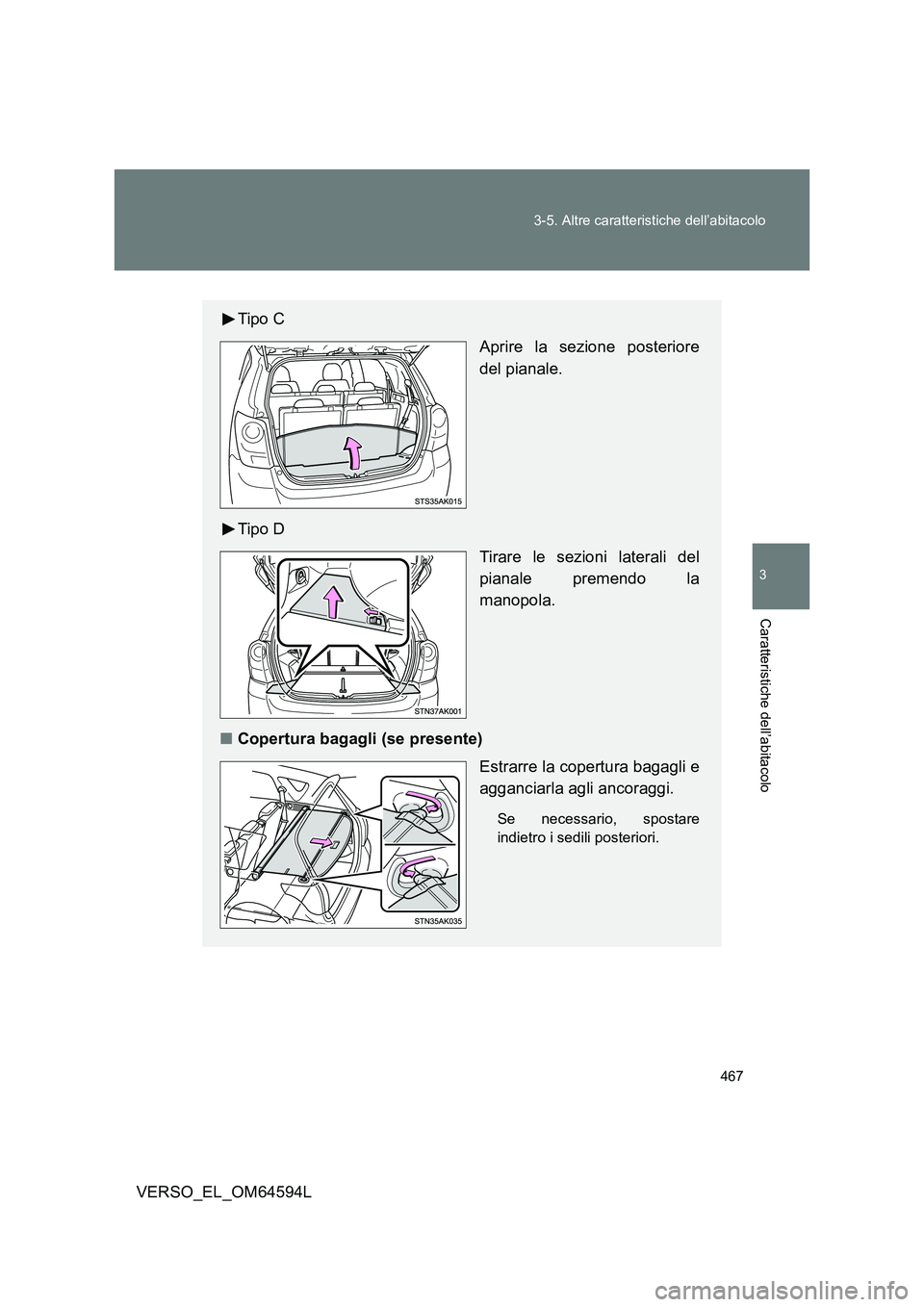

467
3-5. Altre caratteristiche dell’abitacolo
3
Caratteristiche dell’abitacolo
VERSO_EL_OM64594L
Tipo C
Aprire la sezione posteriore
del pianale.
Tipo D
Tirare le sezioni laterali del
pianale premendo la
manopola.
■ Copertura bagagli (se presente)
Estrarre la copertura bagagli e
agganciarla agli ancoraggi.
Se necessario, spostare
indietro i sedili posteriori.
Page 468 of 748
468
3-5. Altre caratteristiche dell’abitacolo
VERSO_EL_OM64594L
Abbassamento del pianale a due livelli
Sollevare la sezione posteriore
del pianale e tirarla leggermente
indietro.
Montare il pianale nella
posizione più bassa facendo
scivolare verso il basso e in
avanti l’estremità anteriore,
come mostrato nella figura.
Rimozione della copertura bagagli
La copertura bagagli può essere rimossa seguendo la procedura
descritta di seguito.
Spingere il lato sinistro della
copertura bagagli tenendo ben
saldo quello destro. Sollevare
poi il lato destro ed estrarre la
copertura bagagli.
Page 469 of 748

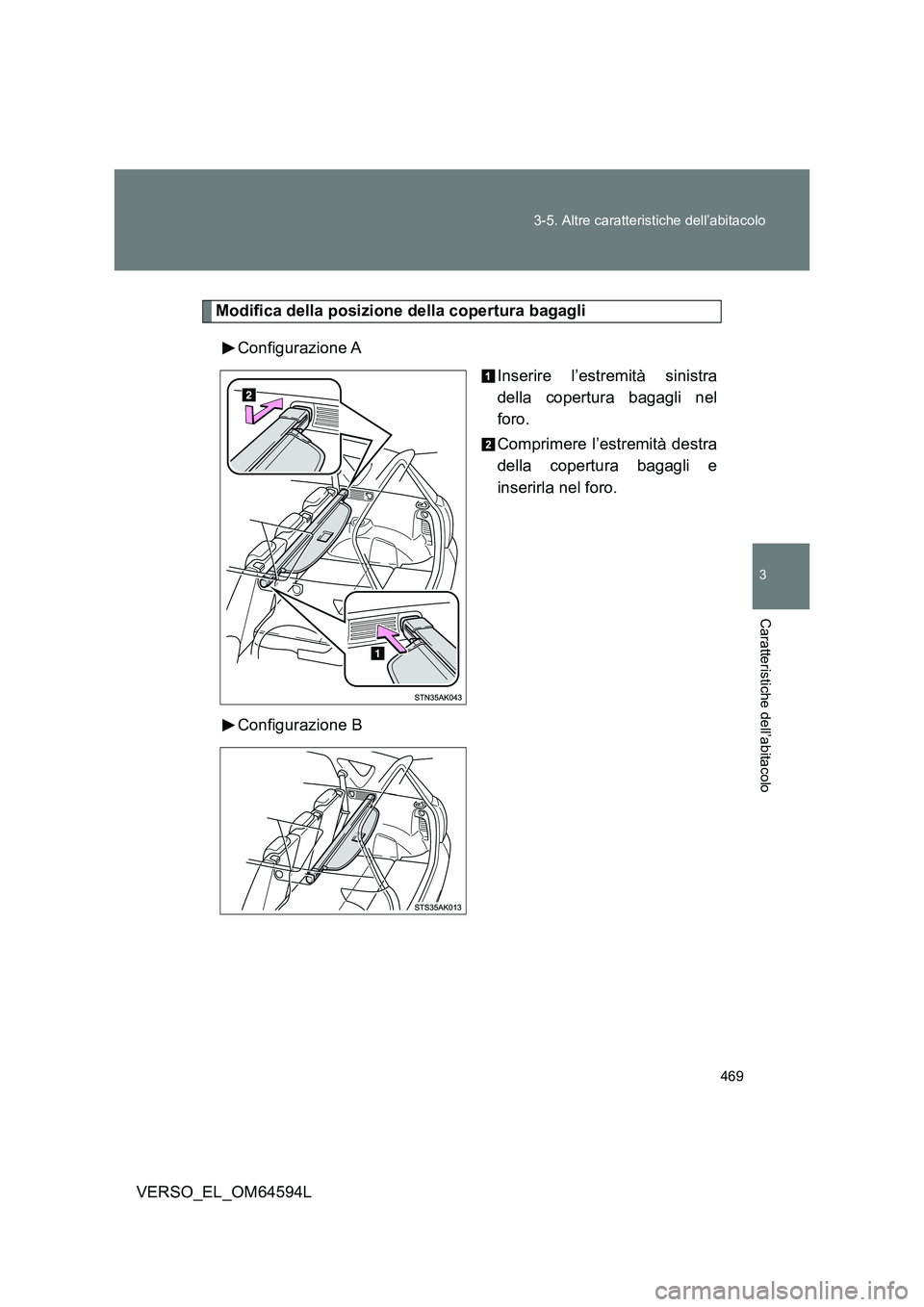

469
3-5. Altre caratteristiche dell’abitacolo
3
Caratteristiche dell’abitacolo
VERSO_EL_OM64594L
Modifica della posizione della copertura bagagli
Configurazione A
Inserire l’estremità sinistra
della copertura bagagli nel
foro.
Comprimere l’estremità destra
della copertura bagagli e
inserirla nel foro.
Configurazione B
Page 470 of 748

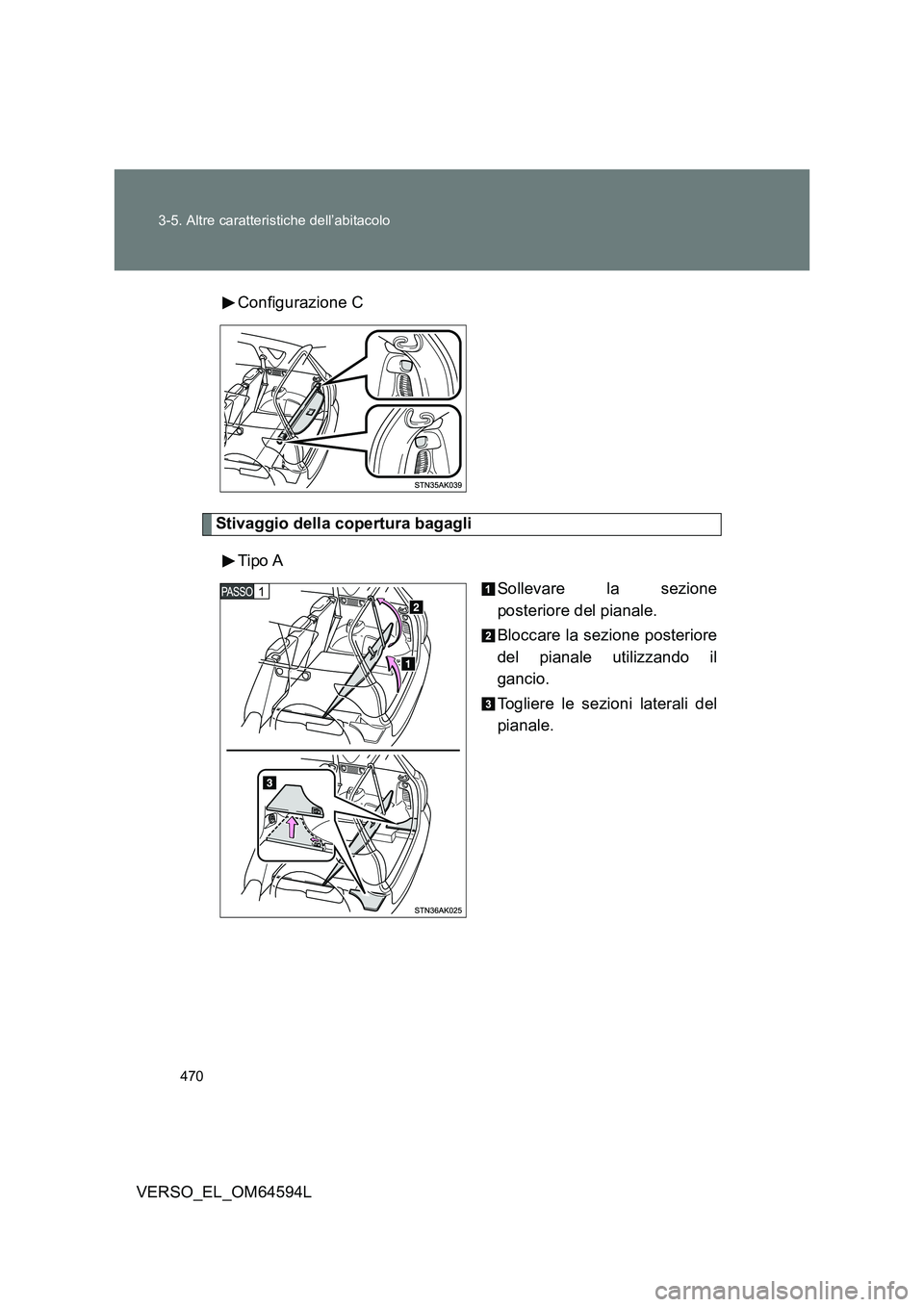

470
3-5. Altre caratteristiche dell’abitacolo
VERSO_EL_OM64594L
Configurazione C
Stivaggio della copertura bagagli
Tipo A
Sollevare la sezione
posteriore del pianale.
Bloccare la sezione posteriore
del pianale utilizzando il
gancio.
Togliere le sezioni laterali del
pianale.
