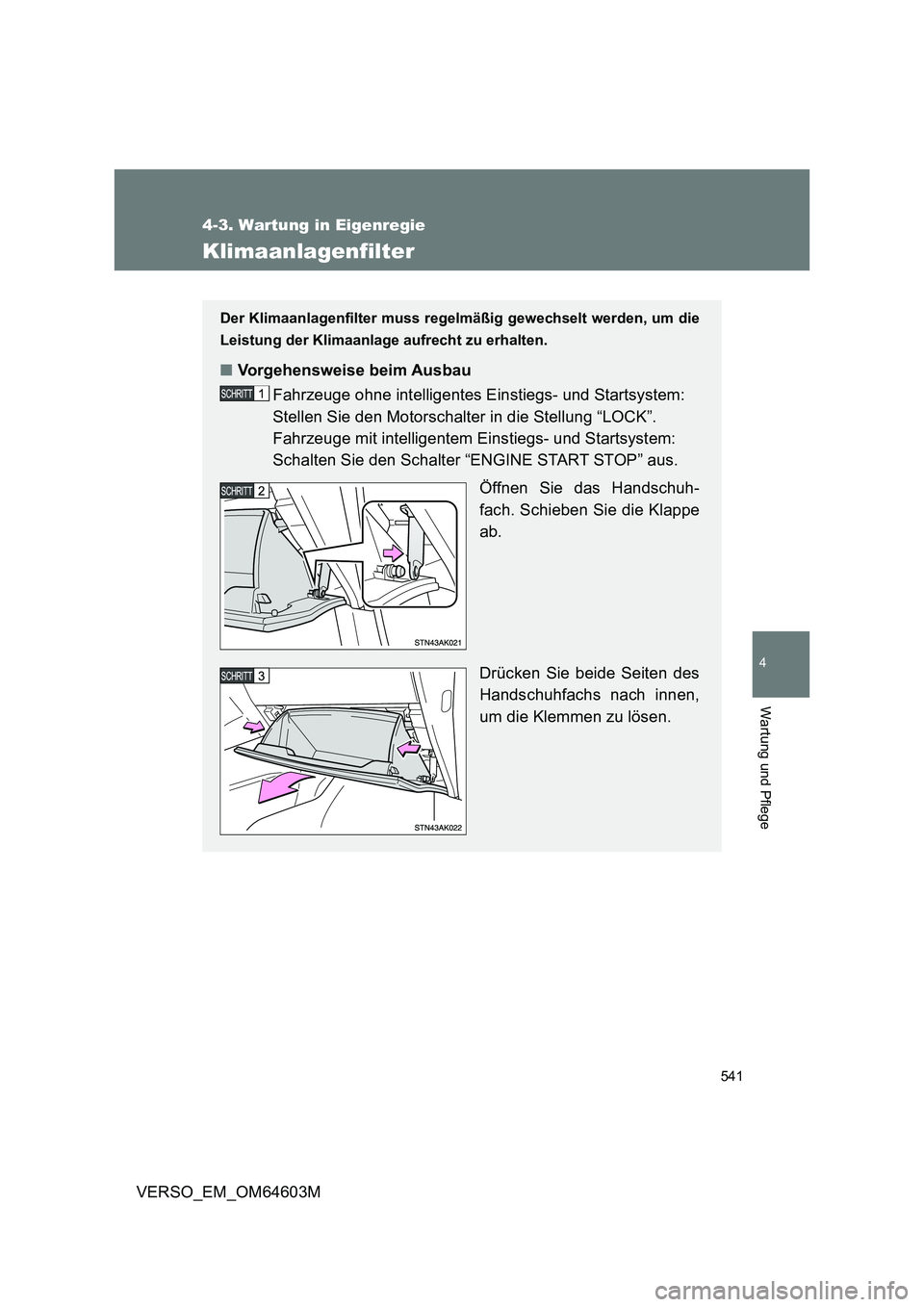

Page 541 of 752
541
4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64603M
Klimaanlagenfilter
Der Klimaanlagenfilter muss regelmäßig gewechselt werden, um die
Leistung der Klimaanlage aufrecht zu erhalten.
■Vorgehensweise beim Ausbau
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Stellen Sie den Motorschalter in die Stellung “LOCK”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Schalten Sie den Schalter “ENGINE START STOP” aus.
Öffnen Sie das Handschuh-
fach. Schieben Sie die Klappe
ab.
Drücken Sie beide Seiten des
Handschuhfachs nach innen,
um die Klemmen zu lösen.
Page 542 of 752

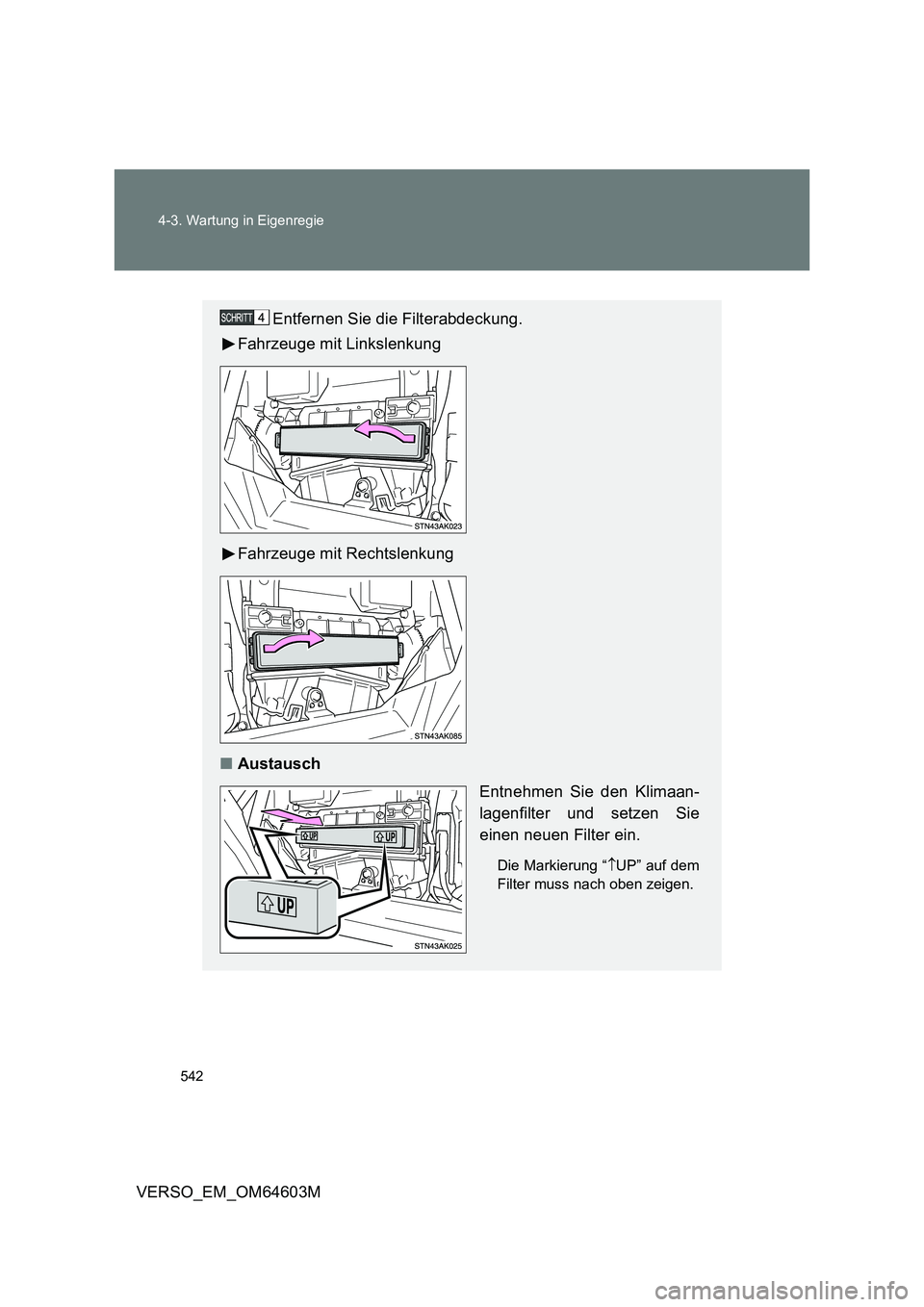

542 4-3. Wartung in Eigenregie
VERSO_EM_OM64603M
Entfernen Sie die Filterabdeckung.
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
■Austausch
Entnehmen Sie den Klimaan-
lagenfilter und setzen Sie
einen neuen Filter ein.
Die Markierung “UP” auf dem
Filter muss nach oben zeigen.

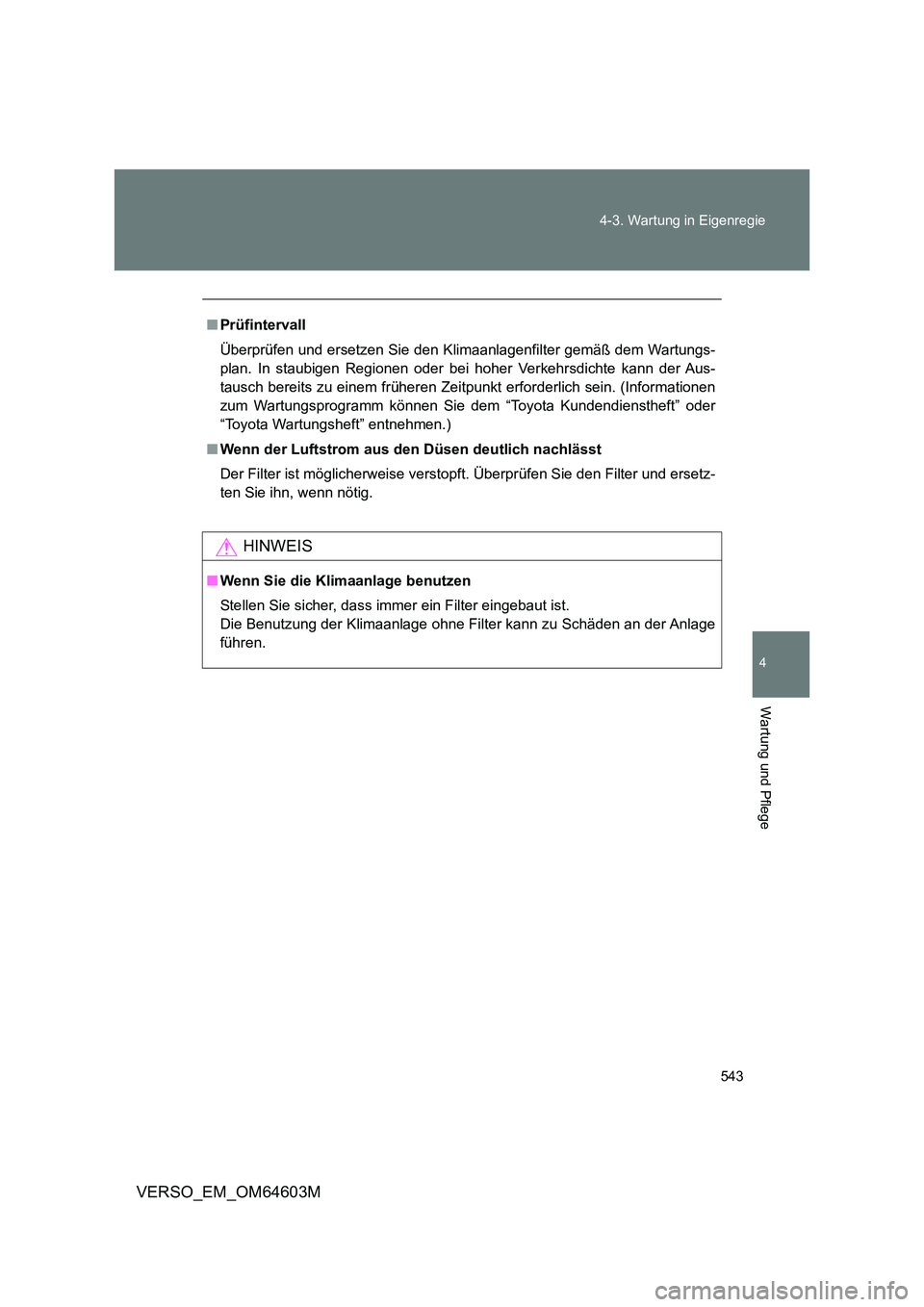

Page 543 of 752
543
4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64603M
■ Prüfintervall
Überprüfen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungs-
plan. In staubigen Regionen oder bei hoher Verkehrsdichte kann der Aus-
tausch bereits zu einem früheren Zeit punkt erforderlich sein. (Informationen
zum Wartungsprogramm können Sie dem “Toyota Kundendienstheft” oder
“Toyota Wartungsheft” entnehmen.)
■ Wenn der Luftstrom aus den Düsen deutlich nachlässt
Der Filter ist möglicherweise verstopf t. Überprüfen Sie den Filter und ersetz-
ten Sie ihn, wenn nötig.
HINWEIS
■ Wenn Sie die Klimaanlage benutzen
Stellen Sie sicher, dass immer ein Filter eingebaut ist.
Die Benutzung der Klimaanlage ohne Filter kann zu Schäden an der Anlage
führen.

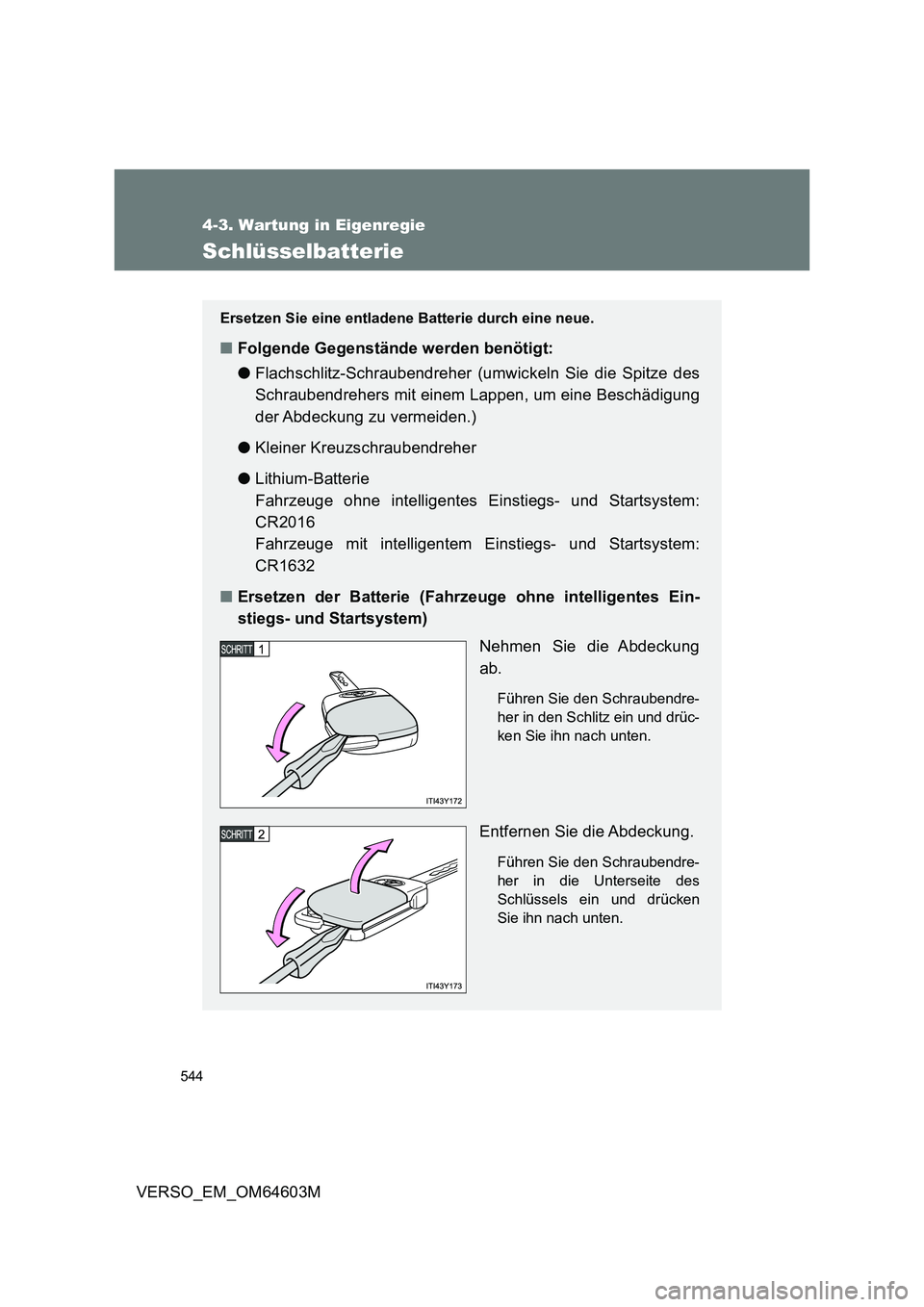

Page 544 of 752
544
4-3. Wartung in Eigenregie
VERSO_EM_OM64603M
Schlüsselbatterie
Ersetzen Sie eine entladene Batterie durch eine neue.
■Folgende Gegenstände werden benötigt:
●Flachschlitz-Schraubendreher (umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen, um eine Beschädigung
der Abdeckung zu vermeiden.)
●Kleiner Kreuzschraubendreher
●Lithium-Batterie
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
CR2016
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
CR1632
■Ersetzen der Batterie (Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem)
Nehmen Sie die Abdeckung
ab.
Führen Sie den Schraubendre-
her in den Schlitz ein und drüc-
ken Sie ihn nach unten.
Entfernen Sie die Abdeckung.
Führen Sie den Schraubendre-
her in die Unterseite des
Schlüssels ein und drücken
Sie ihn nach unten.

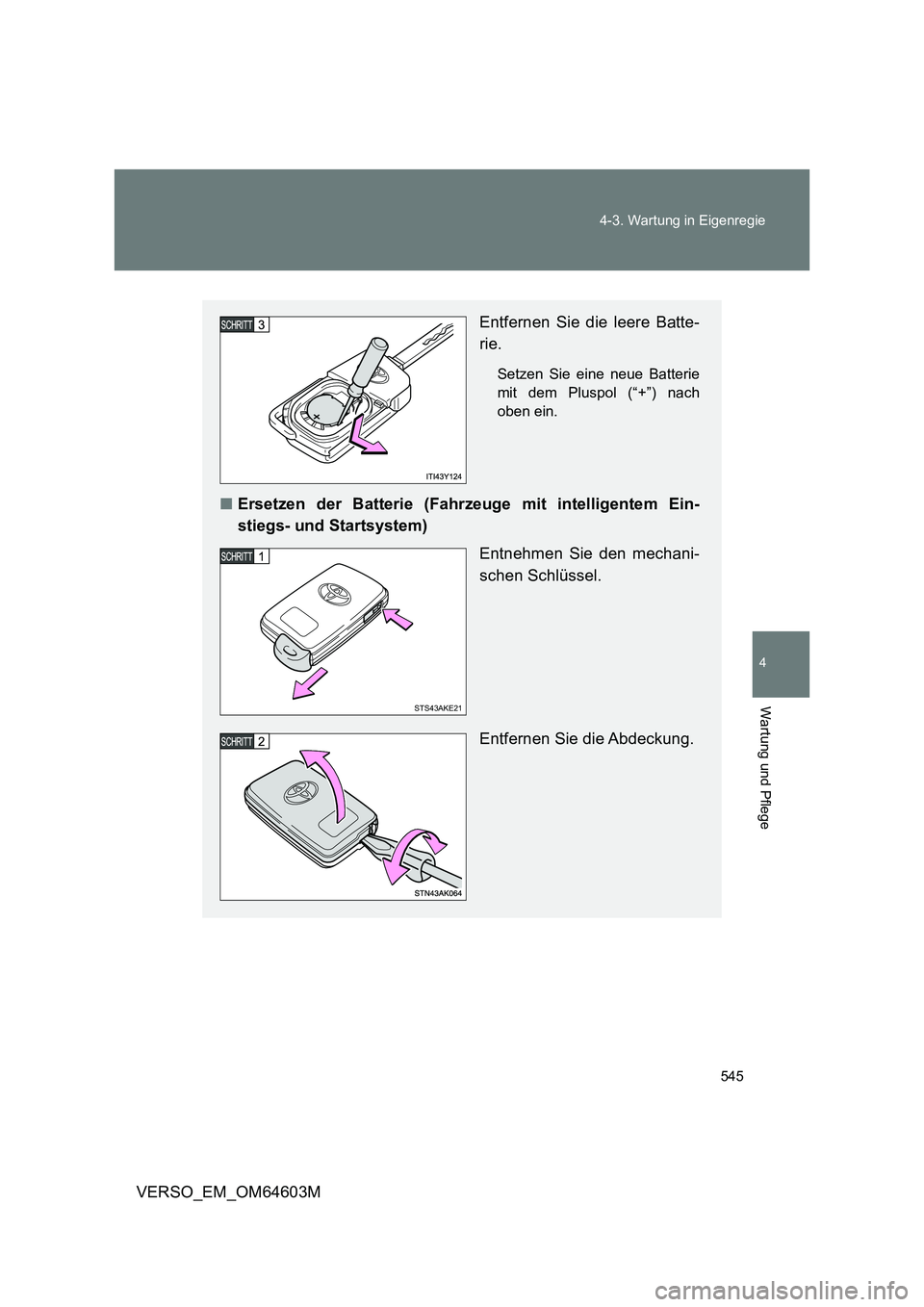

Page 545 of 752
545 4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64603M
Entfernen Sie die leere Batte-
rie.
Setzen Sie eine neue Batterie
mit dem Pluspol (“+”) nach
oben ein.
■Ersetzen der Batterie (Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem)
Entnehmen Sie den mechani-
schen Schlüssel.
Entfernen Sie die Abdeckung.
STS43AKE21

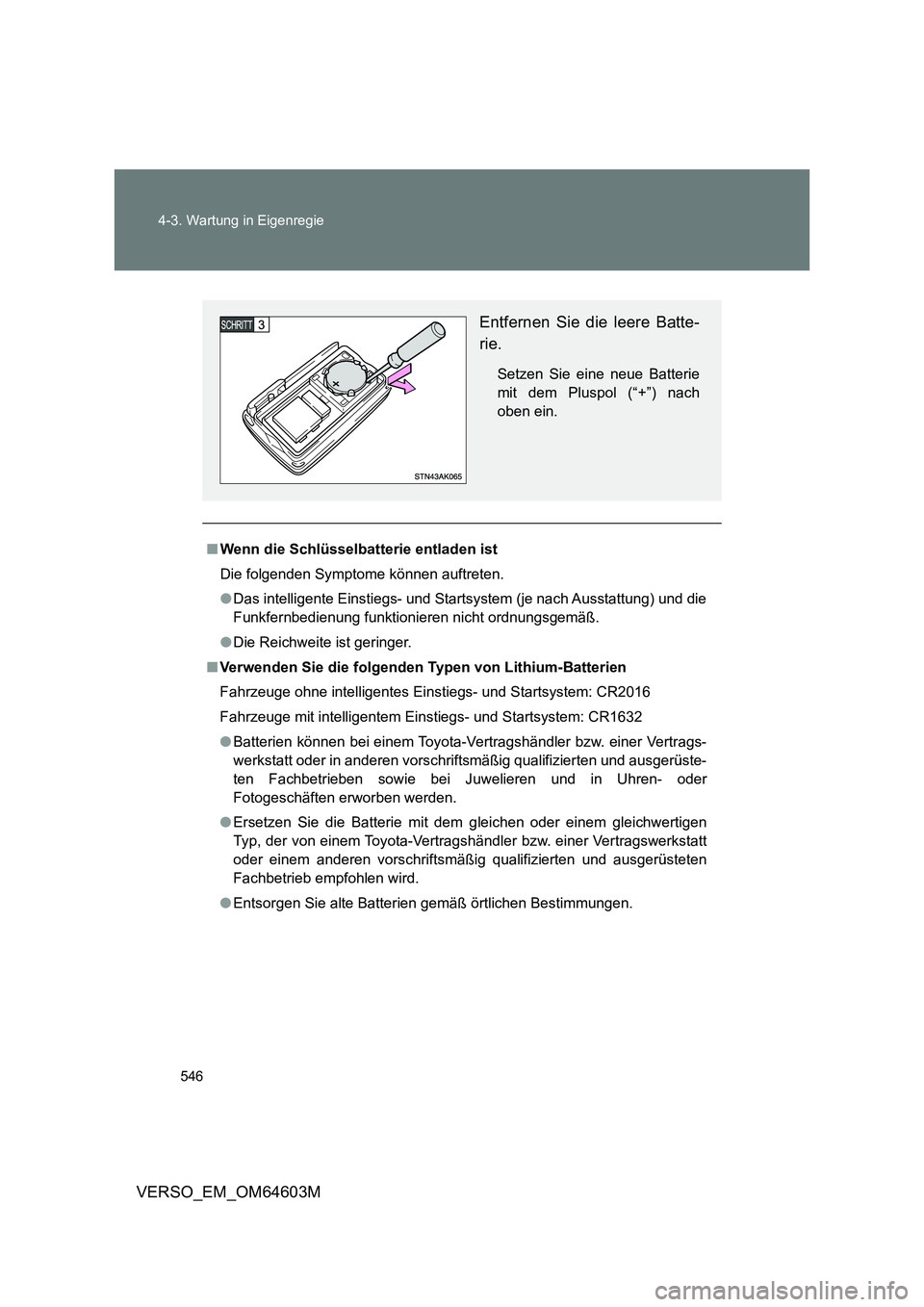

Page 546 of 752

546 4-3. Wartung in Eigenregie
VERSO_EM_OM64603M
■Wenn die Schlüsselbatterie entladen ist
Die folgenden Symptome können auftreten.
●Das intelligente Einstiegs- und Startsystem (je nach Ausstattung) und die
Funkfernbedienung funktionieren nicht ordnungsgemäß.
●Die Reichweite ist geringer.
■Verwenden Sie die folgenden Typen von Lithium-Batterien
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: CR2016
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: CR1632
●Batterien können bei einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder in anderen vorschriftsmäßig qualifizierten und ausgerüste-
ten Fachbetrieben sowie bei Juwelieren und in Uhren- oder
Fotogeschäften erworben werden.
●Ersetzen Sie die Batterie mit dem gleichen oder einem gleichwertigen
Typ, der von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb empfohlen wird.
●Entsorgen Sie alte Batterien gemäß örtlichen Bestimmungen.
Entfernen Sie die leere Batte-
rie.
Setzen Sie eine neue Batterie
mit dem Pluspol (“+”) nach
oben ein.

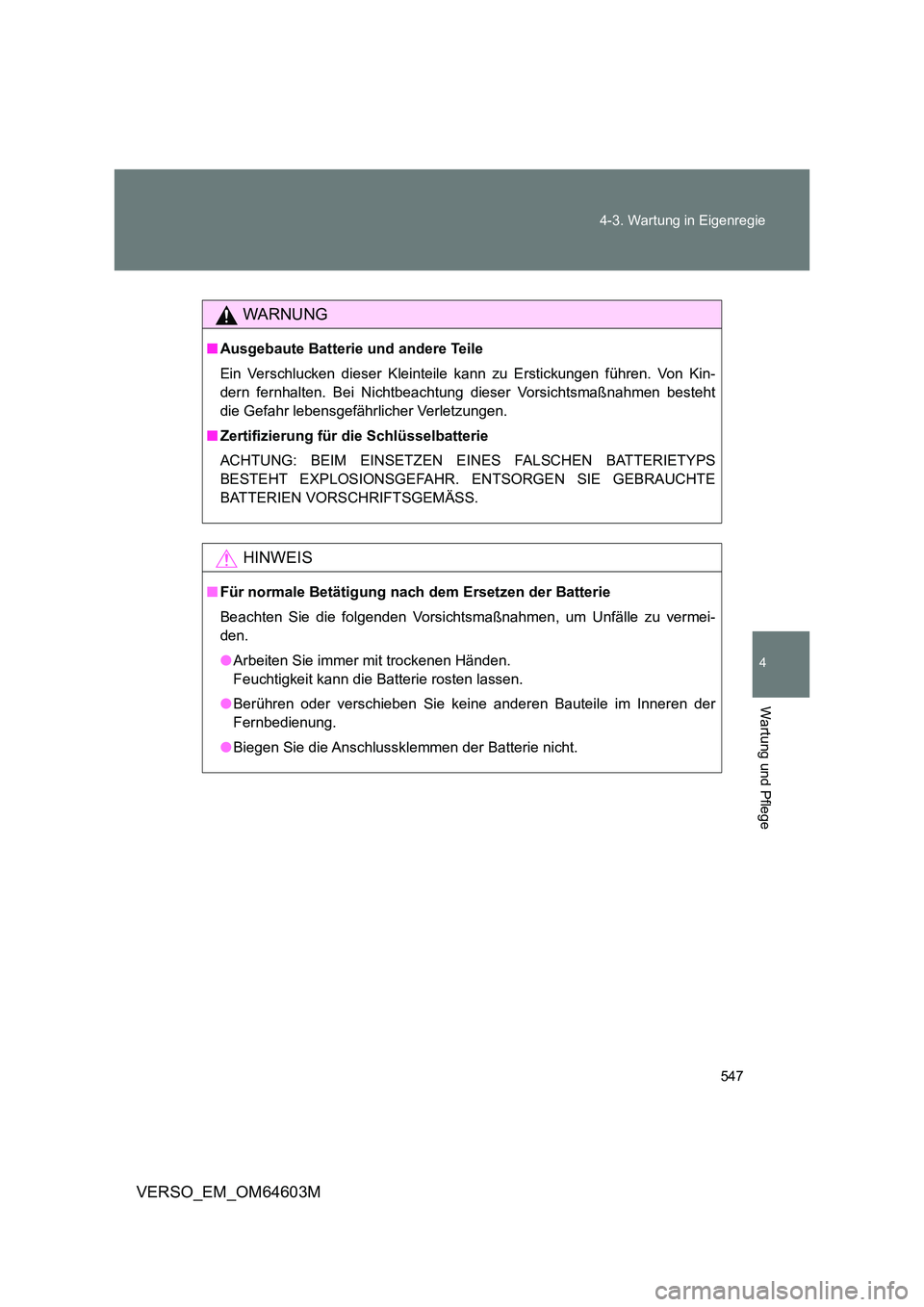

Page 547 of 752
547
4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64603M
WARNUNG
■ Ausgebaute Batterie und andere Teile
Ein Verschlucken dieser Kleinteile kann zu Erstickungen führen. Von Kin-
dern fernhalten. Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht
die Gefahr lebensgefährlicher Verletzungen.
■ Zertifizierung für die Schlüsselbatterie
ACHTUNG: BEIM EINSETZEN EINES FALSCHEN BATTERIETYPS
BESTEHT EXPLOSIONSGEFAHR. ENTSORGEN SIE GEBRAUCHTE
BATTERIEN VORSCHRIFTSGEMÄSS.
HINWEIS
■ Für normale Betätigung nach dem Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Unfälle zu vermei-
den.
● Arbeiten Sie immer mit trockenen Händen.
Feuchtigkeit kann die Batterie rosten lassen.
● Berühren oder verschieben Sie keine anderen Bauteile im Inneren der
Fernbedienung.
● Biegen Sie die Anschlussklemmen der Batterie nicht.

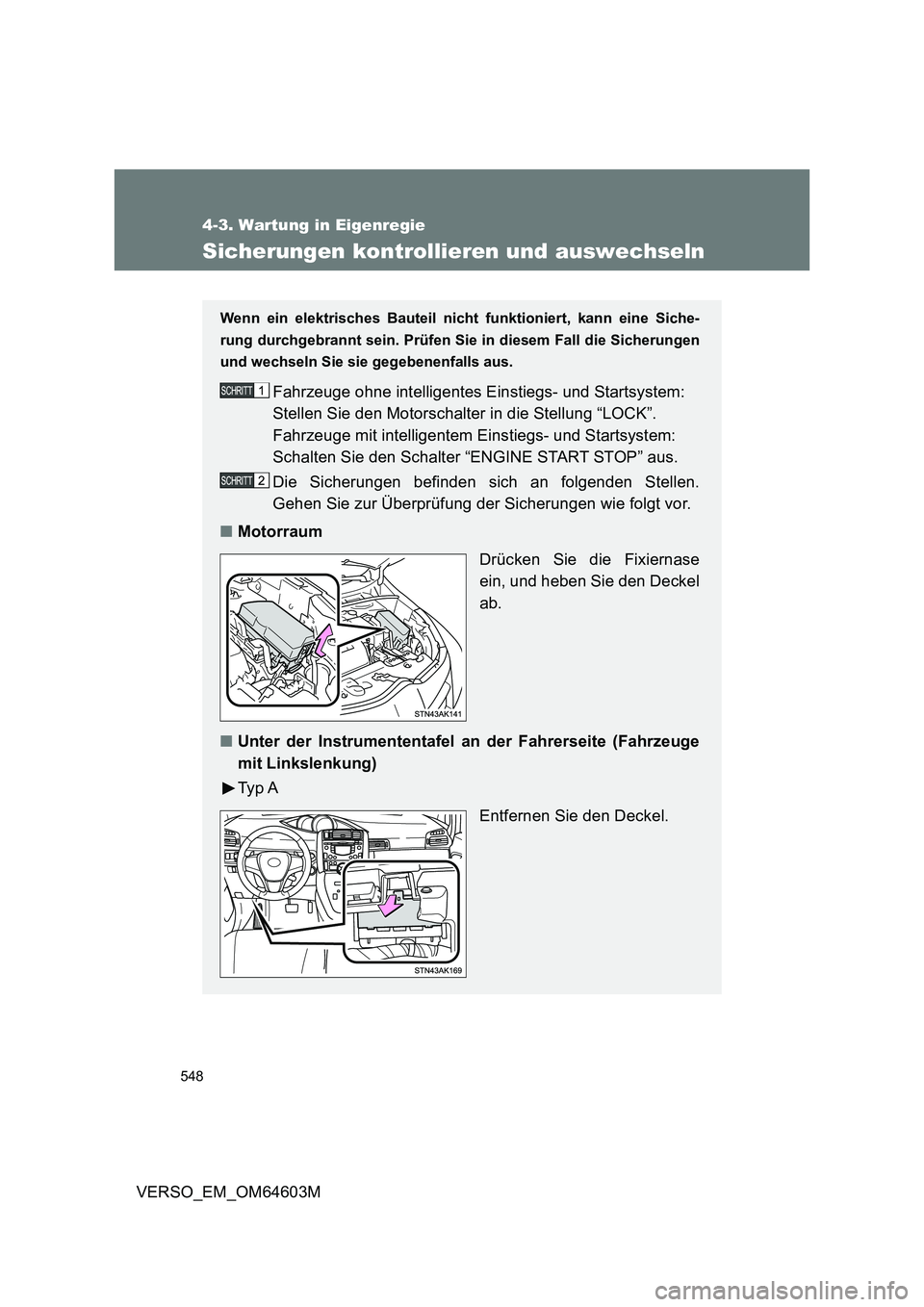

Page 548 of 752
548
4-3. Wartung in Eigenregie
VERSO_EM_OM64603M
Sicherungen kontrollieren und auswechseln
Wenn ein elektrisches Bauteil nicht funktioniert, kann eine Siche-
rung durchgebrannt sein. Prüfen Sie in diesem Fall die Sicherungen
und wechseln Sie sie gegebenenfalls aus.
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Stellen Sie den Motorschalter in die Stellung “LOCK”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Schalten Sie den Schalter “ENGINE START STOP” aus.
Die Sicherungen befinden sich an folgenden Stellen.
Gehen Sie zur Überprüfung der Sicherungen wie folgt vor.
■Motorraum
Drücken Sie die Fixiernase
ein, und heben Sie den Deckel
ab.
■Unter der Instrumententafel an der Fahrerseite (Fahrzeuge
mit Linkslenkung)
Ty p A
Entfernen Sie den Deckel.

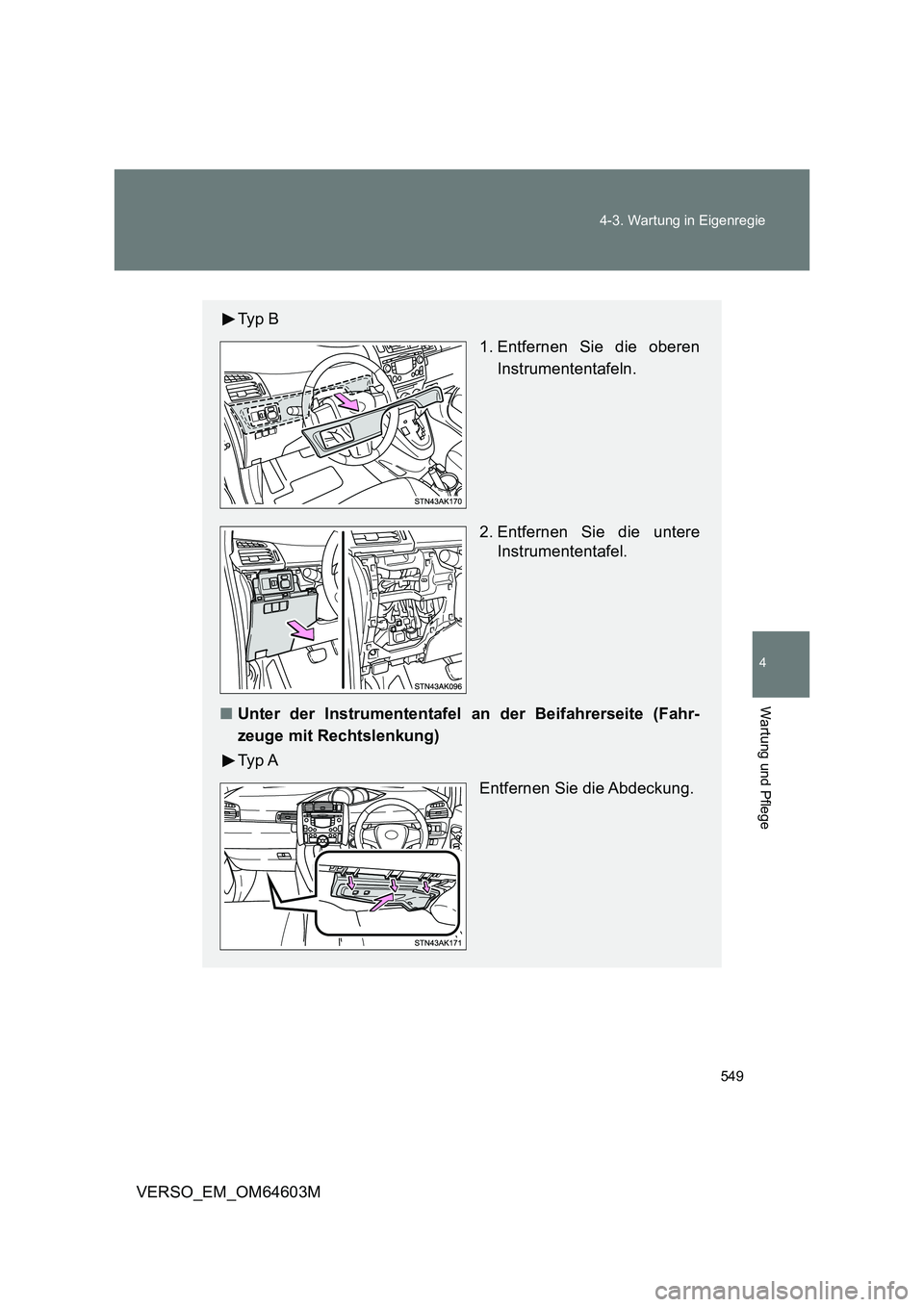

Page 549 of 752
549 4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64603M
Ty p B
1. Entfernen Sie die oberen
Instrumententafeln.
2. Entfernen Sie die untere
Instrumententafel.
■Unter der Instrumententafel an der Beifahrerseite (Fahr-
zeuge mit Rechtslenkung)
Ty p A
Entfernen Sie die Abdeckung.
Page 550 of 752

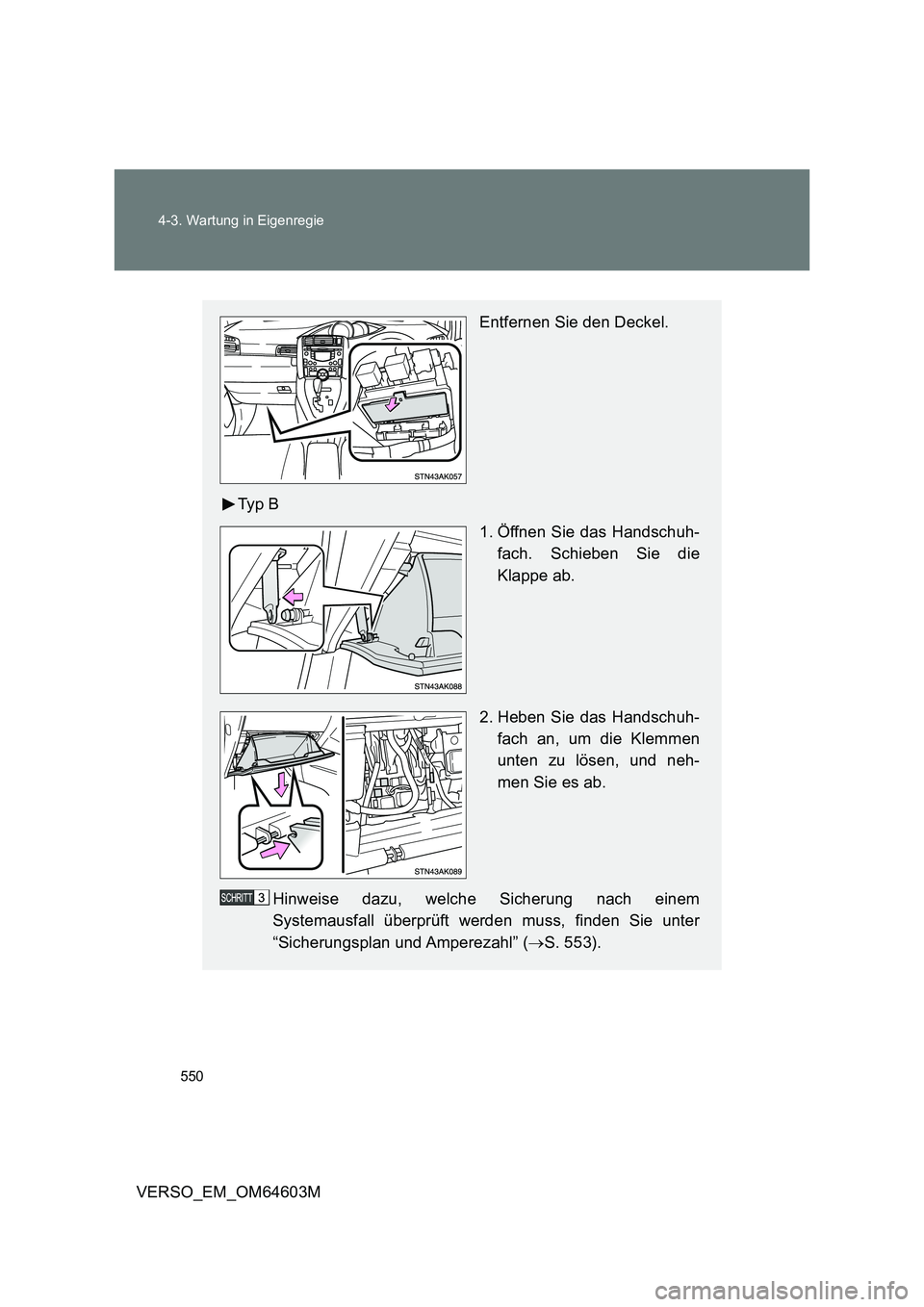

550 4-3. Wartung in Eigenregie
VERSO_EM_OM64603M
Entfernen Sie den Deckel.
Ty p B
1. Öffnen Sie das Handschuh-
fach. Schieben Sie die
Klappe ab.
2. Heben Sie das Handschuh-
fach an, um die Klemmen
unten zu lösen, und neh-
men Sie es ab.
Hinweise dazu, welche Sicherung nach einem
Systemausfall überprüft werden muss, finden Sie unter
“Sicherungsplan und Amperezahl” (S. 553).
