551 4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64603M

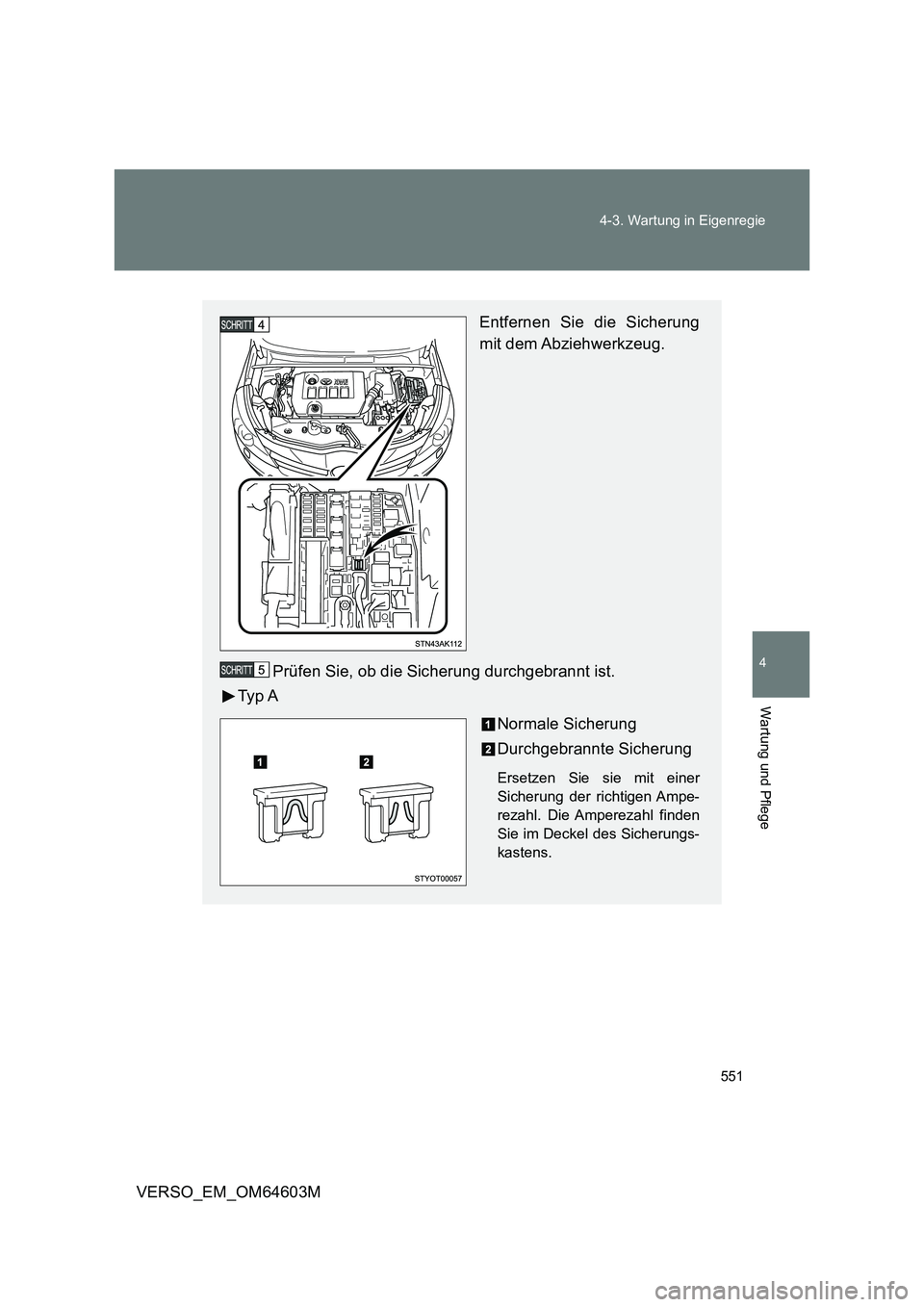

Entfernen Sie die Sicherung
mit dem Abziehwerkzeug.
Prüfen Sie, ob die Sicherung durchgebrannt ist.
Ty p A
Normale Sicherung
Durchgebrannte Sicherung
Ersetzen Sie sie mit einer
Sicherung der richtigen Ampe-
rezahl. Die Amperezahl finden
Sie im Deckel des Sicherungs-
kastens.
Page 552 of 752

552 4-3. Wartung in Eigenregie
VERSO_EM_OM64603M

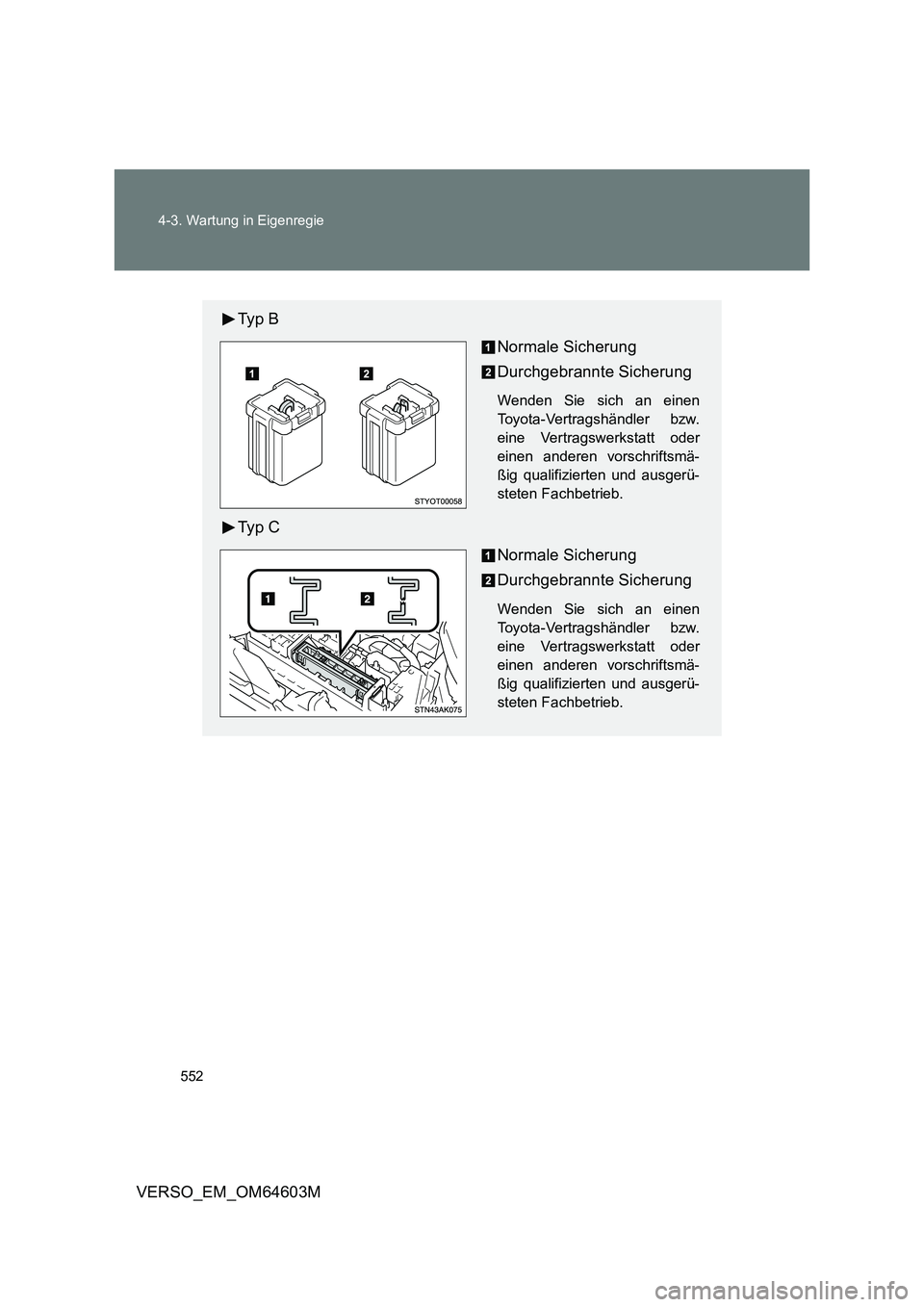

Ty p B
Normale Sicherung
Durchgebrannte Sicherung
Wenden Sie sich an einen
Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder
einen anderen vorschriftsmä-
ßig qualifizierten und ausgerü-
steten Fachbetrieb.
Ty p C
Normale Sicherung
Durchgebrannte Sicherung
Wenden Sie sich an einen
Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder
einen anderen vorschriftsmä-
ßig qualifizierten und ausgerü-
steten Fachbetrieb.
Page 553 of 752

553 4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64603M

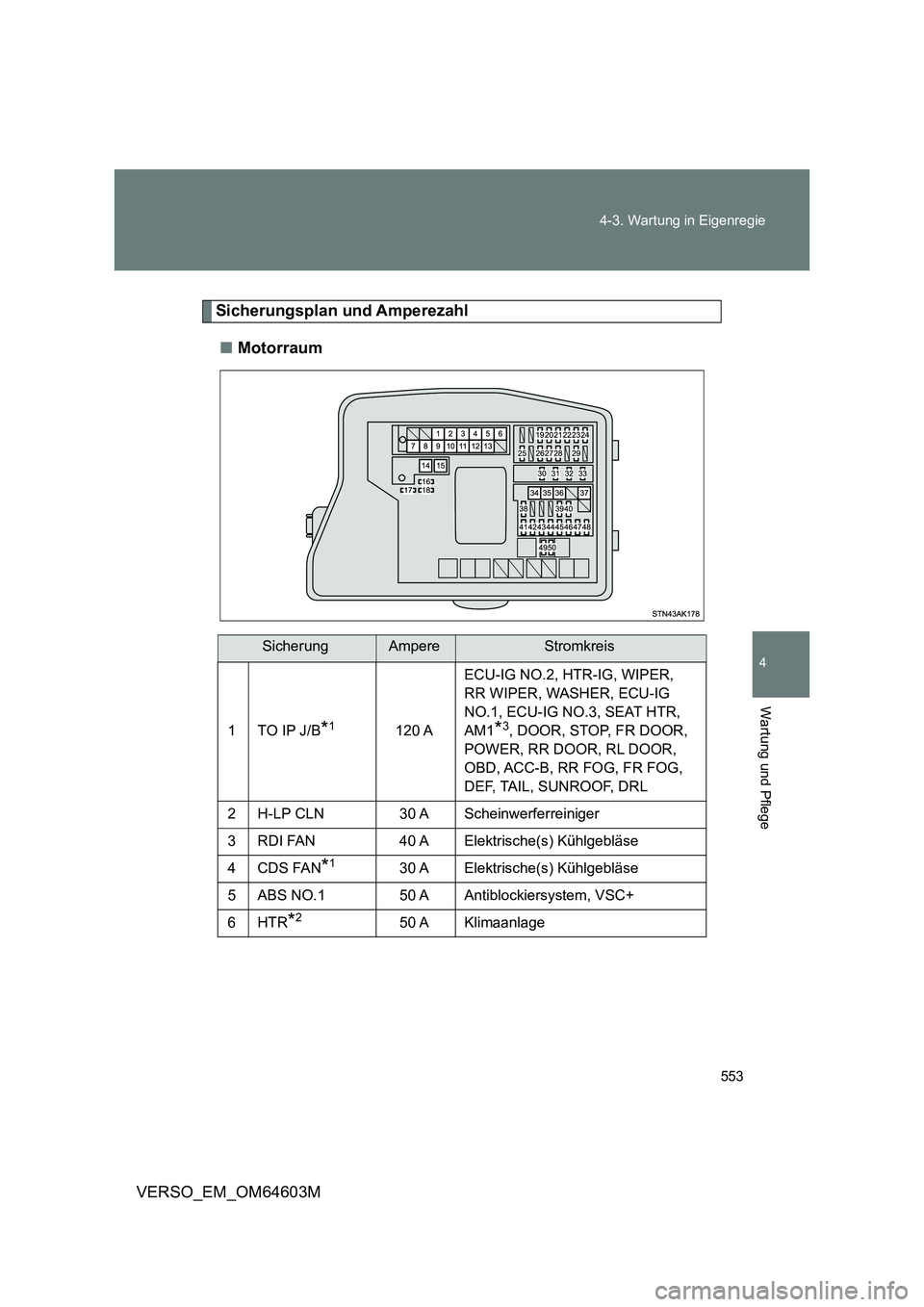

Sicherungsplan und Amperezahl
■Motorraum
SicherungAmpereStromkreis
1TO IP J/B*1120 AECU-IG NO.2, HTR-IG, WIPER,
RR WIPER, WASHER, ECU-IG
NO.1, ECU-IG NO.3, SEAT HTR,
AM1*3, DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
DEF, TAIL, SUNROOF, DRL
2H-LP CLN30 A Scheinwerferreiniger
3RDI FAN40 A Elektrische(s) Kühlgebläse
4CDS FAN*130 A Elektrische(s) Kühlgebläse
5 ABS NO.1 50 A Antiblockiersystem, VSC+
6HTR
*250 A Klimaanlage

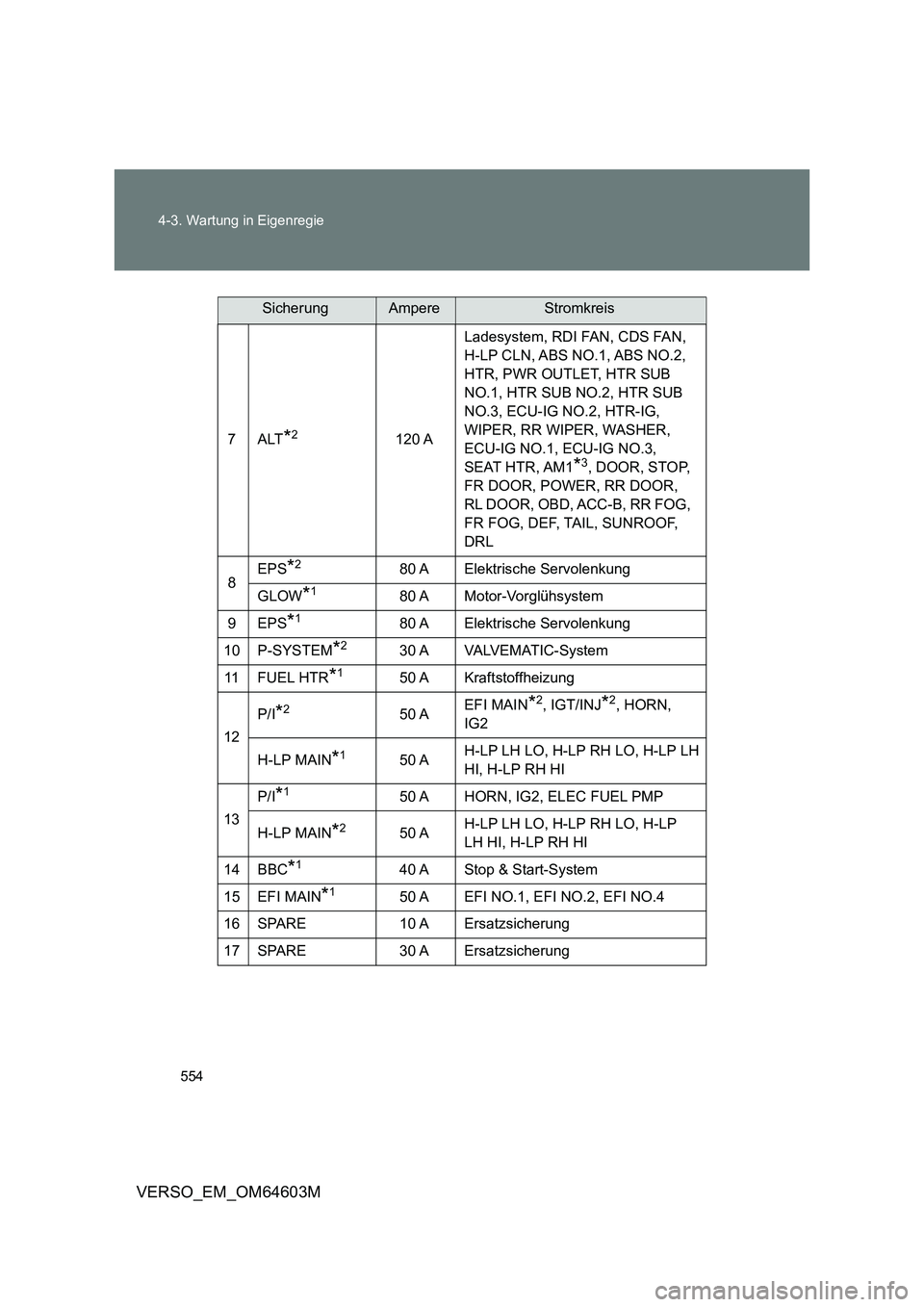

Page 554 of 752

554 4-3. Wartung in Eigenregie
VERSO_EM_OM64603M
7ALT*2120 ALadesystem, RDI FAN, CDS FAN,
H-LP CLN, ABS NO.1, ABS NO.2,
HTR, PWR OUTLET, HTR SUB
NO.1, HTR SUB NO.2, HTR SUB
NO.3, ECU-IG NO.2, HTR-IG,
WIPER, RR WIPER, WASHER,
ECU-IG NO.1, ECU-IG NO.3,
SEAT HTR, AM1
*3, DOOR, STOP,
FR DOOR, POWER, RR DOOR,
RL DOOR, OBD, ACC-B, RR FOG,
FR FOG, DEF, TAIL, SUNROOF,
DRL
8EPS
*280 A Elektrische Servolenkung
GLOW
*180 A Motor-Vorglühsystem
9 EPS
*180 A Elektrische Servolenkung
10 P-SYSTEM
*230 A VALVEMATIC-System
11 F U E L H T R
*150 A Kraftstoffheizung
12P/I
*250 AEFI MAIN*2, IGT/INJ*2, HORN,
IG2
H-LP MAIN
*150 AH-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13P/I
*150 A HORN, IG2, ELEC FUEL PMP
H-LP MAIN
*250 AH-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
14 BBC
*140 A Stop & Start-System
15 EFI MAIN
*150 A EFI NO.1, EFI NO.2, EFI NO.4
16 SPARE 10 A Ersatzsicherung
17 SPARE 30 A Ersatzsicherung
SicherungAmpereStromkreis

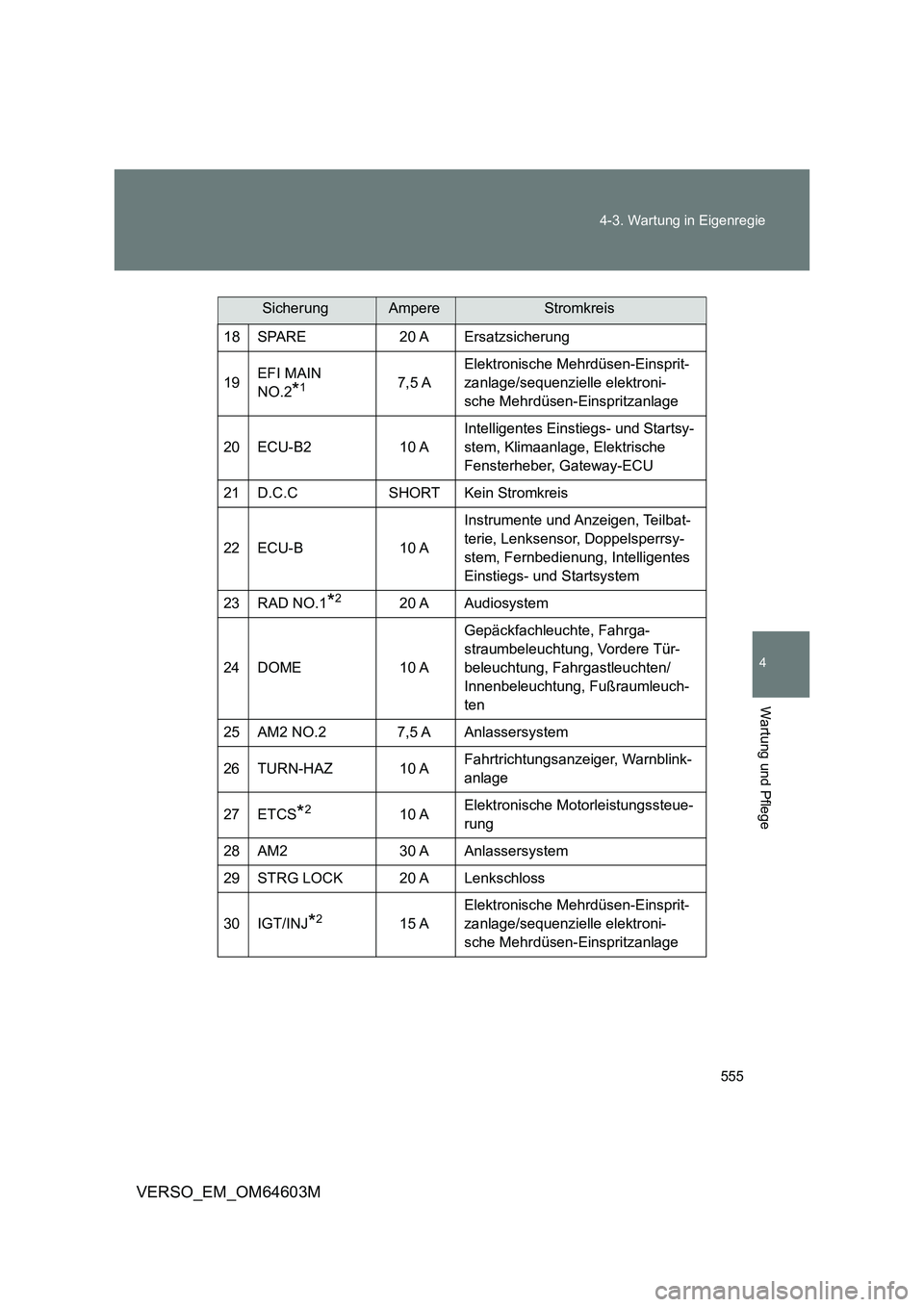

Page 555 of 752

555 4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64603M
18 SPARE 20 A Ersatzsicherung
19EFI MAIN
NO.2
*17,5 AElektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage
20 ECU-B2 10 AIntelligentes Einstiegs- und Startsy-
stem, Klimaanlage, Elektrische
Fensterheber, Gateway-ECU
21 D.C.C SHORT Kein Stromkreis
22 ECU-B 10 AInstrumente und Anzeigen, Teilbat-
terie, Lenksensor, Doppelsperrsy-
stem, Fernbedienung, Intelligentes
Einstiegs- und Startsystem
23 RAD NO.1
*220 A Audiosystem
24 DOME 10 AGepäckfachleuchte, Fahrga-
straumbeleuchtung, Vordere Tür-
beleuchtung, Fahrgastleuchten/
Innenbeleuchtung, Fußraumleuch-
ten
25 AM2 NO.2 7,5 A Anlassersystem
26 TURN-HAZ 10 AFahrtrichtungsanzeiger, Warnblink-
anlage
27 ETCS
*210 AElektronische Motorleistungssteue-
rung
28 AM2 30 A Anlassersystem
29 STRG LOCK 20 A Lenkschloss
30 IGT/INJ
*215 AElektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage
SicherungAmpereStromkreis

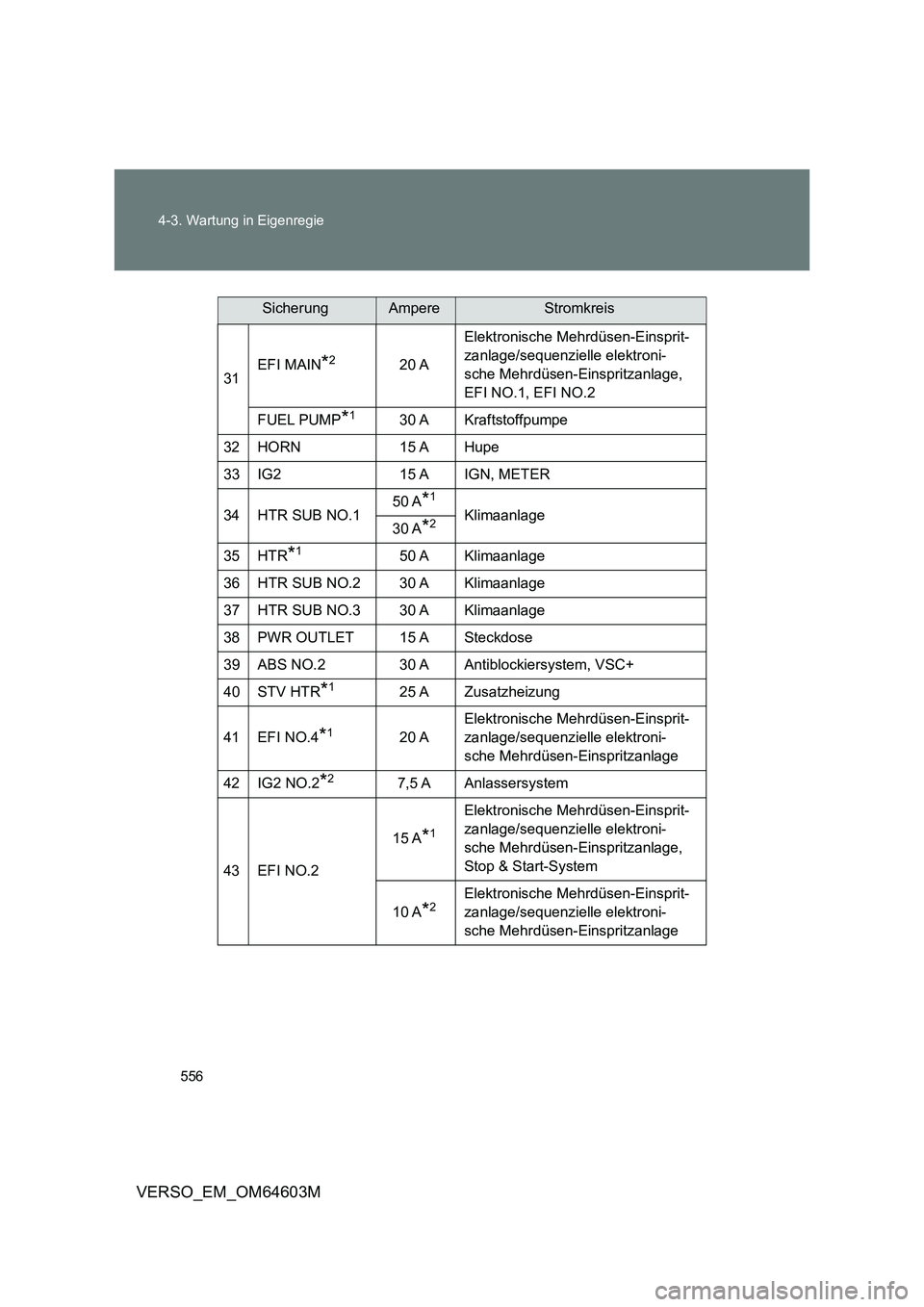

Page 556 of 752

556 4-3. Wartung in Eigenregie
VERSO_EM_OM64603M
31EFI MAIN*220 AElektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage,
EFI NO.1, EFI NO.2
FUEL PUMP
*130 A Kraftstoffpumpe
32 HORN 15 A Hupe
33 IG2 15 A IGN, METER
34 HTR SUB NO.150 A
*1
Klimaanlage
30 A*2
35 HTR*150 A Klimaanlage
36 HTR SUB NO.2 30 A Klimaanlage
37 HTR SUB NO.3 30 A Klimaanlage
38PWR OUTLET15 ASteckdose
39 ABS NO.2 30 A Antiblockiersystem, VSC+
40 STV HTR
*125 A Zusatzheizung
41 EFI NO.4
*120 AElektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage
42 IG2 NO.2
*27,5 A Anlassersystem
43 EFI NO.215 A
*1
Elektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage,
Stop & Start-System
10 A
*2Elektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage
SicherungAmpereStromkreis

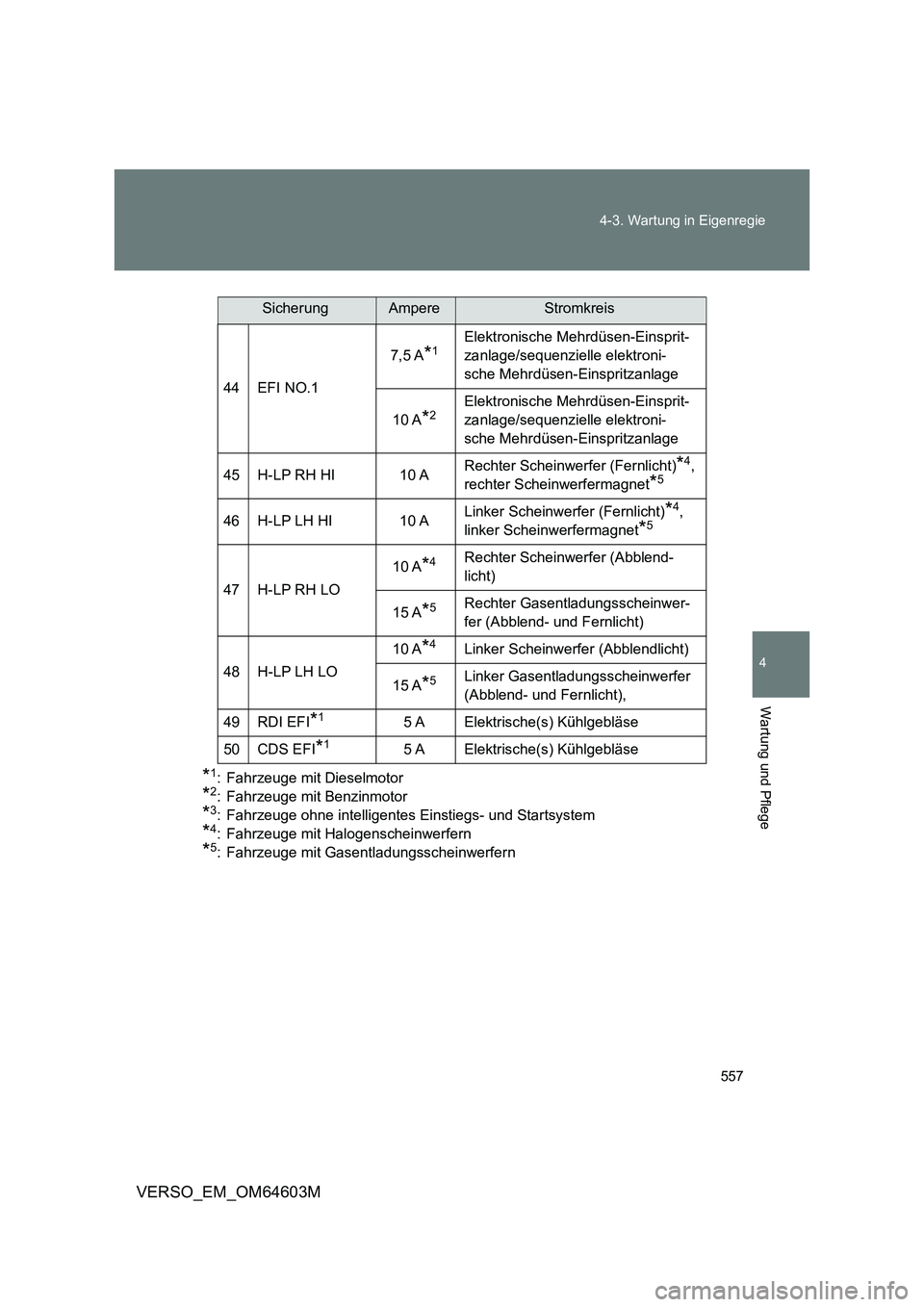

Page 557 of 752

557 4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64603M
*1: Fahrzeuge mit Dieselmotor
*2: Fahrzeuge mit Benzinmotor
*3: Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
*4: Fahrzeuge mit Halogenscheinwerfern
*5: Fahrzeuge mit Gasentladungsscheinwerfern44 EFI NO.17,5 A
*1Elektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage
10 A
*2Elektronische Mehrdüsen-Einsprit-
zanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage
45 H-LP RH HI 10 ARechter Scheinwerfer (Fernlicht)
*4,
rechter Scheinwerfermagnet
*5
46 H-LP LH HI 10 ALinker Scheinwerfer (Fernlicht)*4,
linker Scheinwerfermagnet
*5
47 H-LP RH LO10 A
*4Rechter Scheinwerfer (Abblend-
licht)
15 A
*5Rechter Gasentladungsscheinwer-
fer (Abblend- und Fernlicht)
48 H-LP LH LO10 A
*4Linker Scheinwerfer (Abblendlicht)
15 A
*5Linker Gasentladungsscheinwerfer
(Abblend- und Fernlicht),
49 RDI EFI
*15 A Elektrische(s) Kühlgebläse
50 CDS EFI
*15 A Elektrische(s) Kühlgebläse
SicherungAmpereStromkreis
Page 558 of 752

558 4-3. Wartung in Eigenregie

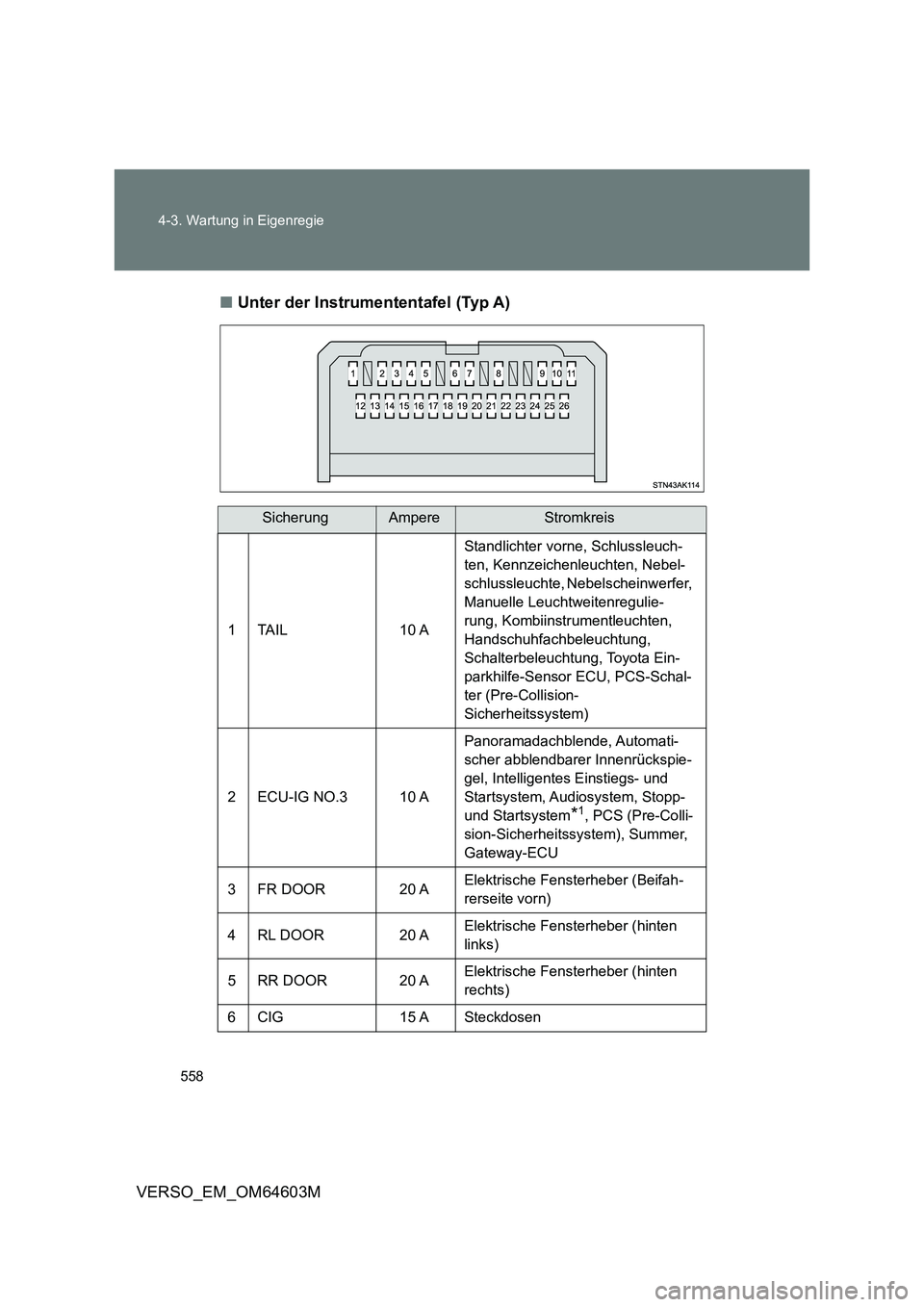

VERSO_EM_OM64603M■Unter der Instrumententafel (Typ A)
SicherungAmpereStromkreis
1 TAIL 10 AStandlichter vorne, Schlussleuch-
ten, Kennzeichenleuchten, Nebel-
schlussleuchte, Nebelscheinwerfer,
Manuelle Leuchtweitenregulie-
rung, Kombiinstrumentleuchten,
Handschuhfachbeleuchtung,
Schalterbeleuchtung, Toyota Ein-
parkhilfe-Sensor ECU, PCS-Schal-
ter (Pre-Collision-
Sicherheitssystem)
2 ECU-IG NO.3 10 APanoramadachblende, Automati-
scher abblendbarer Innenrückspie-
gel, Intelligentes Einstiegs- und
Startsystem, Audiosystem, Stopp-
und Startsystem
*1, PCS (Pre-Colli-
sion-Sicherheitssystem), Summer,
Gateway-ECU
3 FR DOOR 20 AElektrische Fensterheber (Beifah-
rerseite vorn)
4 RL DOOR 20 AElektrische Fensterheber (hinten
links)
5 RR DOOR 20 AElektrische Fensterheber (hinten
rechts)
6 CIG 15 A Steckdosen

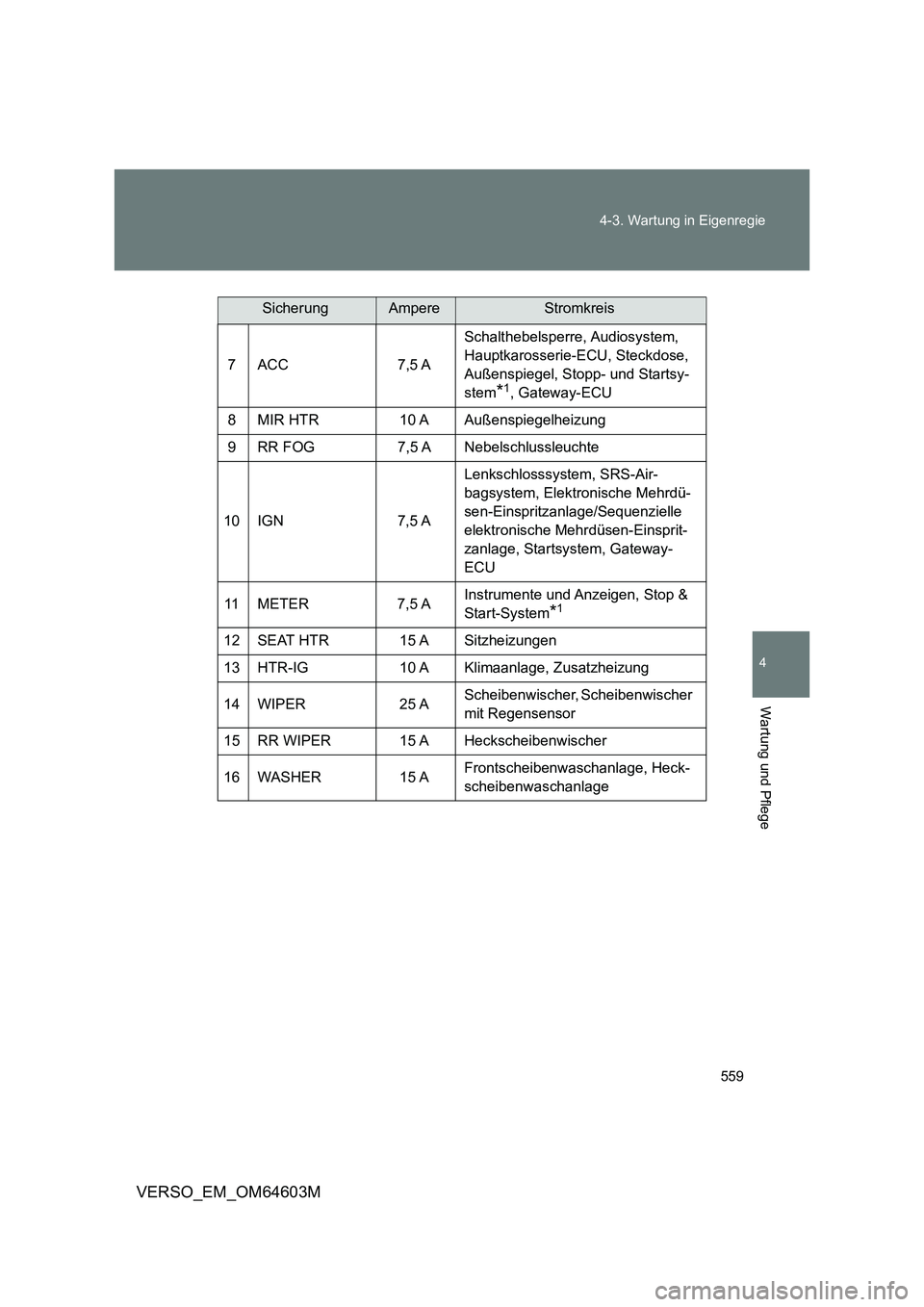

Page 559 of 752

559 4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64603M
7 ACC 7,5 ASchalthebelsperre, Audiosystem,
Hauptkarosserie-ECU, Steckdose,
Außenspiegel, Stopp- und Startsy-
stem
*1, Gateway-ECU
8 MIR HTR 10 A Außenspiegelheizung
9 RR FOG 7,5 A Nebelschlussleuchte
10 IGN 7,5 ALenkschlosssystem, SRS-Air-
bagsystem, Elektronische Mehrdü-
sen-Einspritzanlage/Sequenzielle
elektronische Mehrdüsen-Einsprit-
zanlage, Startsystem, Gateway-
ECU
11 METER 7,5 AInstrumente und Anzeigen, Stop &
Start-System
*1
12 SEAT HTR 15 A Sitzheizungen
13 HTR-IG 10 A Klimaanlage, Zusatzheizung
14 WIPER 25 AScheibenwischer, Scheibenwischer
mit Regensensor
15 RR WIPER 15 A Heckscheibenwischer
16 WASHER 15 AFrontscheibenwaschanlage, Heck-
scheibenwaschanlage
SicherungAmpereStromkreis
Page 560 of 752

560 4-3. Wartung in Eigenregie
VERSO_EM_OM64603M
17 ECU-IG NO.1 10 AHaupt-ECU
*2, Elektrische(s) Kühl-
gebläse, Schalthebelsperrsystem,
Antiblockiersystem, Lenksensor,
Giergeschwindigkeitssensor,
VSC+, Scheinwerferreinigung,
SEQUENTIAL-Schalter, automati-
sche Leuchtweitenregulierung,
Elektrische Servolenkung, Reifen-
druck- Warnsystem
18 ECU-IG NO.2 10 ARückfahrscheinwerfer, Ladesy-
stem
*2, Warnblinkanlage, Heck-
scheibenheizung, “PASSENGER
AIRBAG”-Kontrollleuchte, Klimaan-
lage, Toyota Einparkhilfe-Sensor-
Kontrollleuchte, Toyota Einpark-
hilfe-Sensor-Schalter, Teilbatterie
19 OBD 7,5 A Borddiagnosesystem
20 STOP 10 ABremsleuchten, Zusatzbrems-
leuchte, Antiblockiersystem, VSC+,
Schalthebelsperrsystem, Startsy-
stem
21 SUNROOF 20 A Panoramadach-Sonnenblende
22 DOOR 25 A Zentralverriegelung
SicherungAmpereStromkreis
