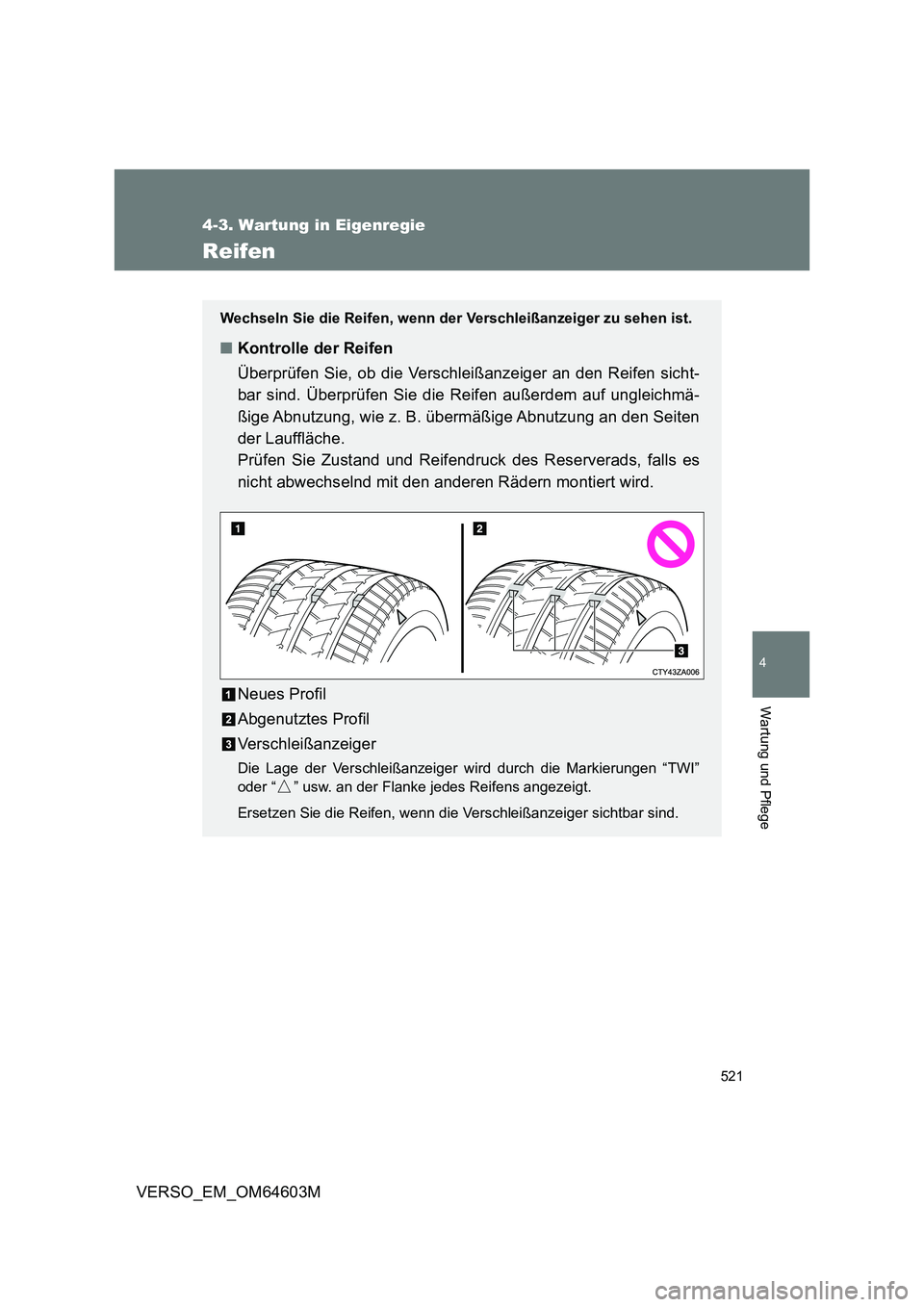

TOYOTA VERSO 2017 Betriebsanleitungen (in German)

521
4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64603M
Reifen
Wechseln Sie die Reifen, wenn der Verschleißanzeiger zu sehen ist.
■Kontrolle der Reifen
Überprüfen Sie, ob die Verschleißanzeiger an den Reifen sicht-
bar sind. Überprüfen Sie die Reifen außerdem auf ungleichmä-
ßige Abnutzung, wie z. B. übermäßige Abnutzung an den Seiten
der Lauffläche.
Prüfen Sie Zustand und Reifendruck des Reserverads, falls es
nicht abwechselnd mit den anderen Rädern montiert wird.
Neues Profil
Abgenutztes Profil
Verschleißanzeiger
Die Lage der Verschleißanzeiger wird durch die Markierungen “TWI”
oder “ ” usw. an der Flanke jedes Reifens angezeigt.
Ersetzen Sie die Reifen, wenn die Verschleißanzeiger sichtbar sind.

522 4-3. Wartung in Eigenregie
VERSO_EM_OM64603M

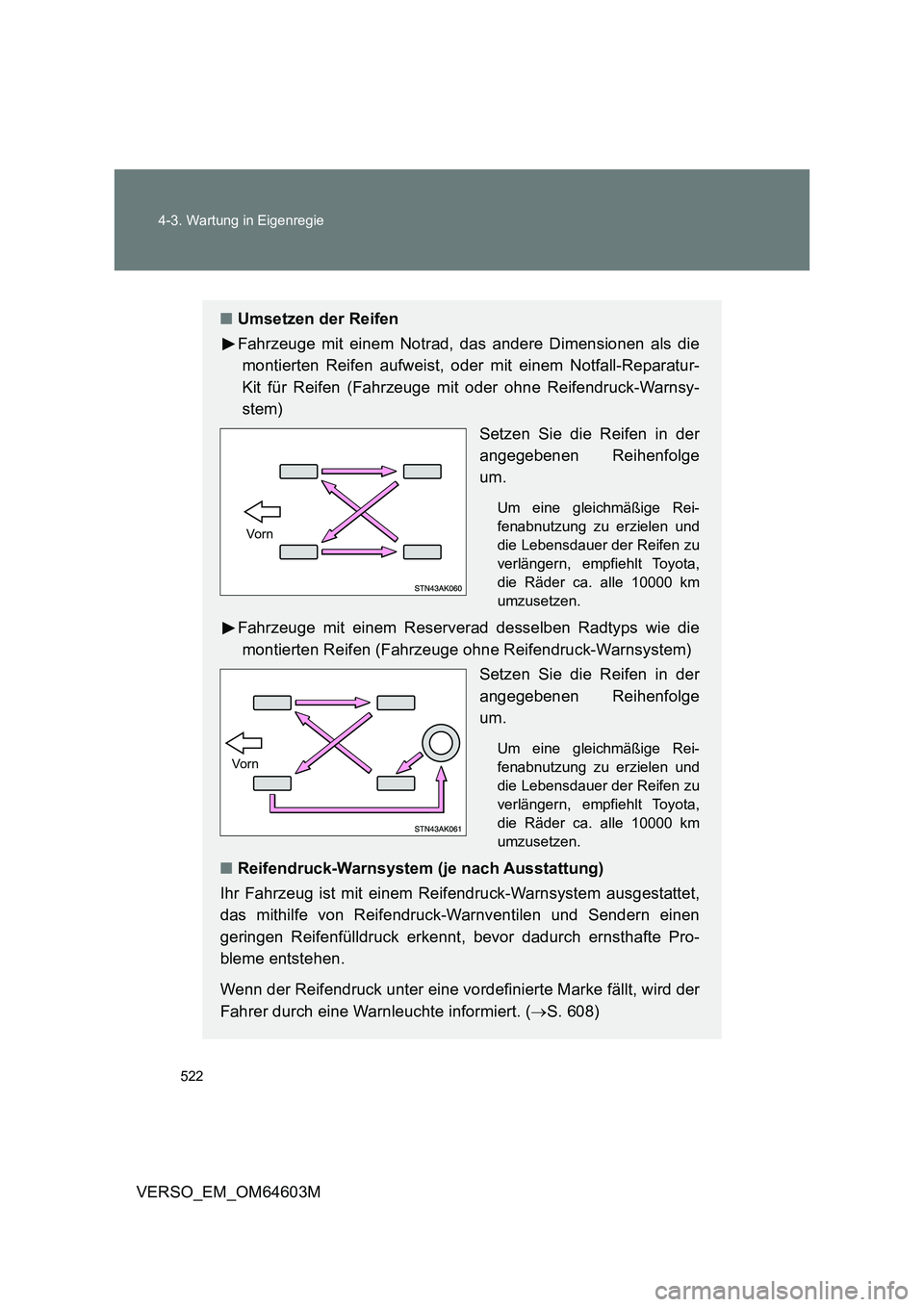

■Umsetzen der Reifen
Fahrzeuge mit einem Notrad, das andere Dimensionen als die
montierten Reifen aufweist, oder mit einem Notfall-Reparatur-
Kit für Reifen (Fahrzeuge mit oder ohne Reifendruck-Warnsy-
stem)
Setzen Sie die Reifen in der
angegebenen Reihenfolge
um.
Um eine gleichmäßige Rei-
fenabnutzung zu erzielen und
die Lebensdauer der Reifen zu
verlängern, empfiehlt Toyota,
die Räder ca. alle 10000 km
umzusetzen.
Fahrzeuge mit einem Reserverad desselben Radtyps wie die
montierten Reifen (Fahrzeuge ohne Reifendruck-Warnsystem)
Setzen Sie die Reifen in der
angegebenen Reihenfolge
um.
Um eine gleichmäßige Rei-
fenabnutzung zu erzielen und
die Lebensdauer der Reifen zu
verlängern, empfiehlt Toyota,
die Räder ca. alle 10000 km
umzusetzen.
■Reifendruck-Warnsystem (je nach Ausstattung)
Ihr Fahrzeug ist mit einem Reifendruck-Warnsystem ausgestattet,
das mithilfe von Reifendruck-Warnventilen und Sendern einen
geringen Reifenfülldruck erkennt, bevor dadurch ernsthafte Pro-
bleme entstehen.
Wenn der Reifendruck unter eine vordefinierte Marke fällt, wird der
Fahrer durch eine Warnleuchte informiert. (S. 608)
Vo rn
Vo r n

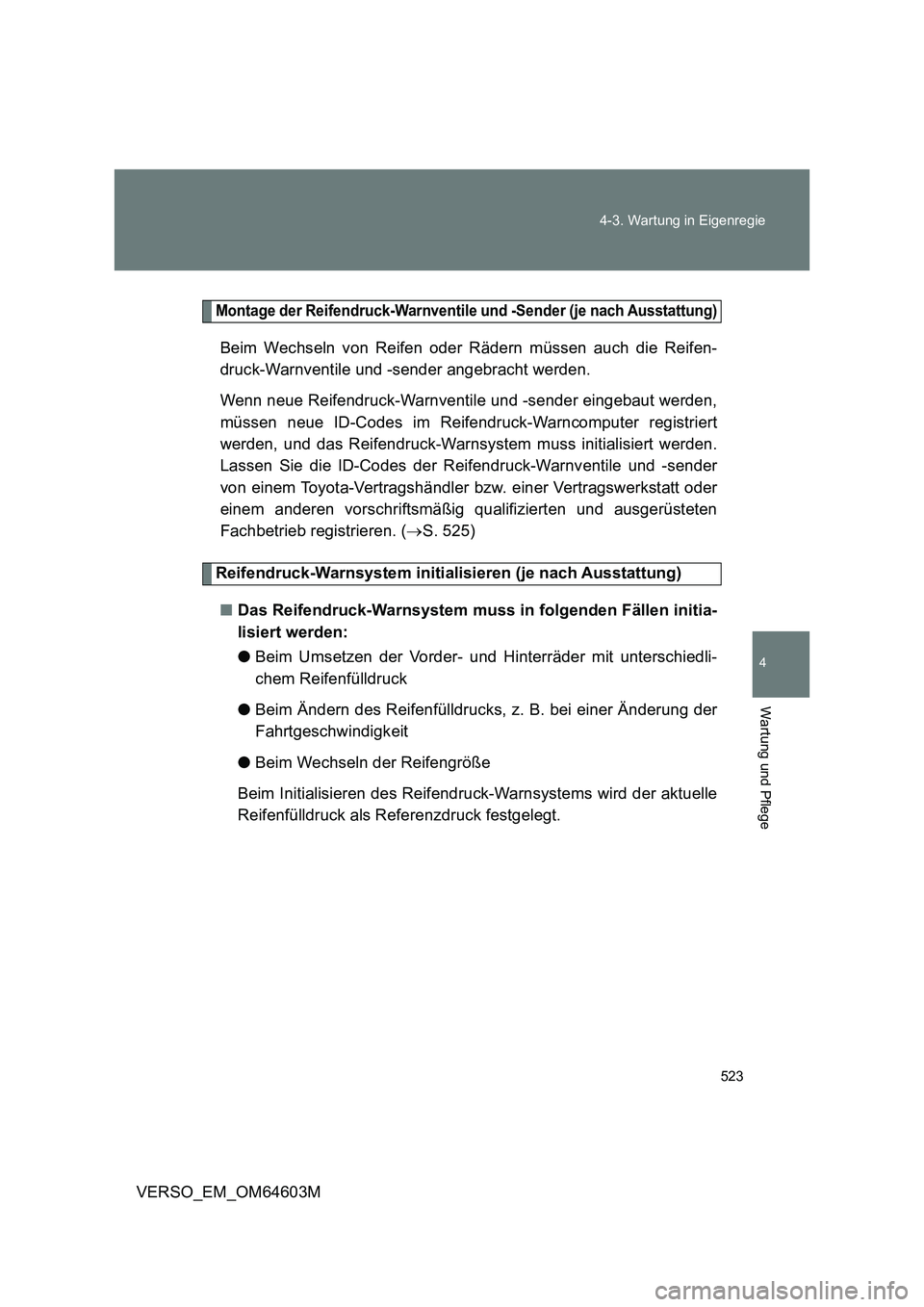

523 4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64603M
Montage der Reifendruck-Warnventile und -Sender (je nach Ausstattung)
Beim Wechseln von Reifen oder Rädern müssen auch die Reifen-
druck-Warnventile und -sender angebracht werden.
Wenn neue Reifendruck-Warnventile und -sender eingebaut werden,
müssen neue ID-Codes im Reifendruck-Warncomputer registriert
werden, und das Reifendruck-Warnsystem muss initialisiert werden.
Lassen Sie die ID-Codes der Reifendruck-Warnventile und -sender
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb registrieren. (S. 525)
Reifendruck-Warnsystem initialisieren (je nach Ausstattung)
■Das Reifendruck-Warnsystem muss in folgenden Fällen initia-
lisiert werden:
●Beim Umsetzen der Vorder- und Hinterräder mit unterschiedli-
chem Reifenfülldruck
●Beim Ändern des Reifenfülldrucks, z. B. bei einer Änderung der
Fahrtgeschwindigkeit
●Beim Wechseln der Reifengröße
Beim Initialisieren des Reifendruck-Warnsystems wird der aktuelle
Reifenfülldruck als Referenzdruck festgelegt.

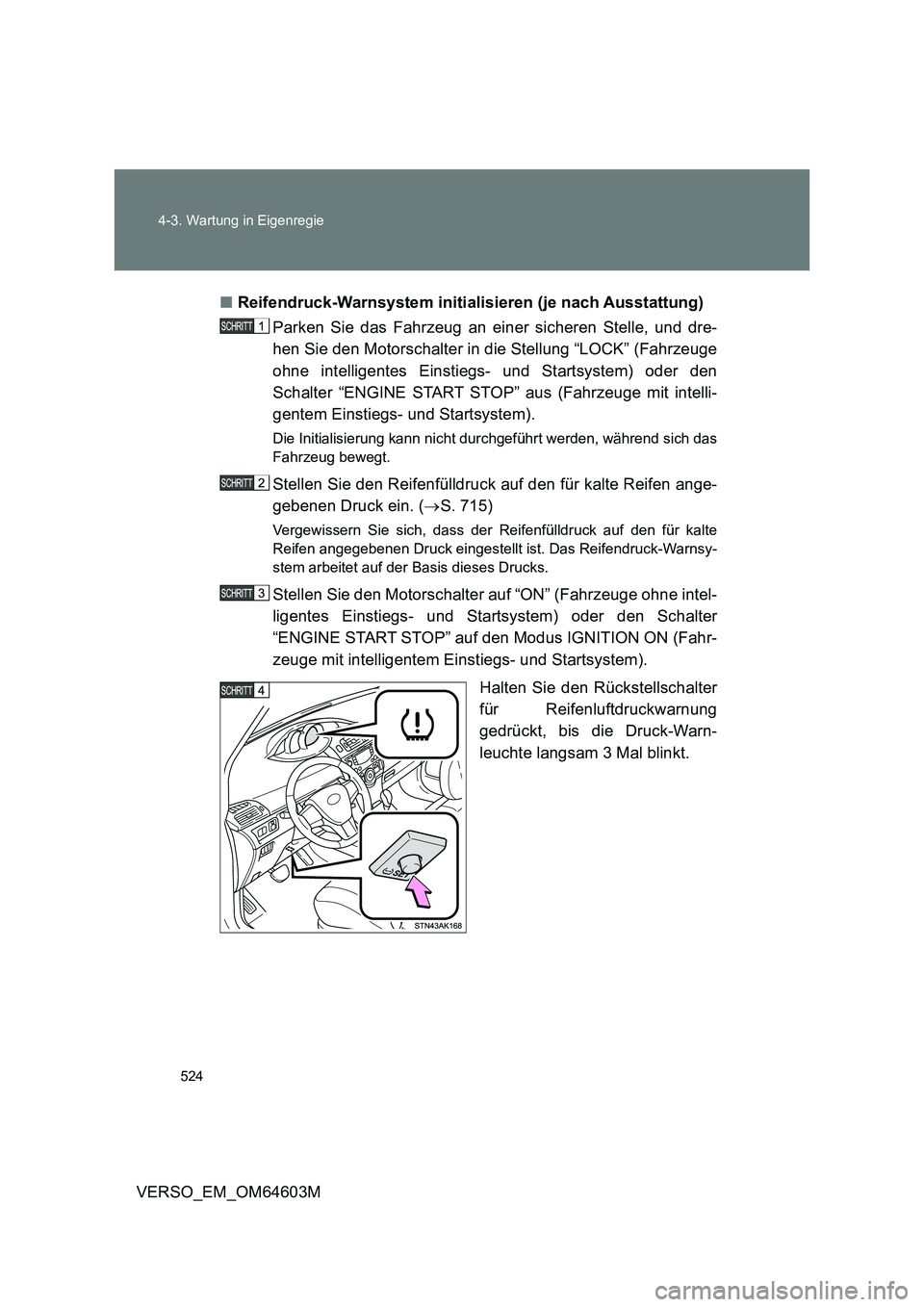

524 4-3. Wartung in Eigenregie
VERSO_EM_OM64603M■Reifendruck-Warnsystem initialisieren (je nach Ausstattung)
Parken Sie das Fahrzeug an einer sicheren Stelle, und dre-
hen Sie den Motorschalter in die Stellung “LOCK” (Fahrzeuge
ohne intelligentes Einstiegs- und Startsystem) oder den
Schalter “ENGINE START STOP” aus (Fahrzeuge mit intelli-
gentem Einstiegs- und Startsystem).
Die Initialisierung kann nicht durchgeführt werden, während sich das
Fahrzeug bewegt.
Stellen Sie den Reifenfülldruck auf den für kalte Reifen ange-
gebenen Druck ein. (S. 715)
Vergewissern Sie sich, dass der Reifenfülldruck auf den für kalte
Reifen angegebenen Druck eingestellt ist. Das Reifendruck-Warnsy-
stem arbeitet auf der Basis dieses Drucks.
Stellen Sie den Motorschalter auf “ON” (Fahrzeuge ohne intel-
ligentes Einstiegs- und Startsystem) oder den Schalter
“ENGINE START STOP” auf den Modus IGNITION ON (Fahr-
zeuge mit intelligentem Einstiegs- und Startsystem).
Halten Sie den Rückstellschalter
für Reifenluftdruckwarnung
gedrückt, bis die Druck-Warn-
leuchte langsam 3 Mal blinkt.

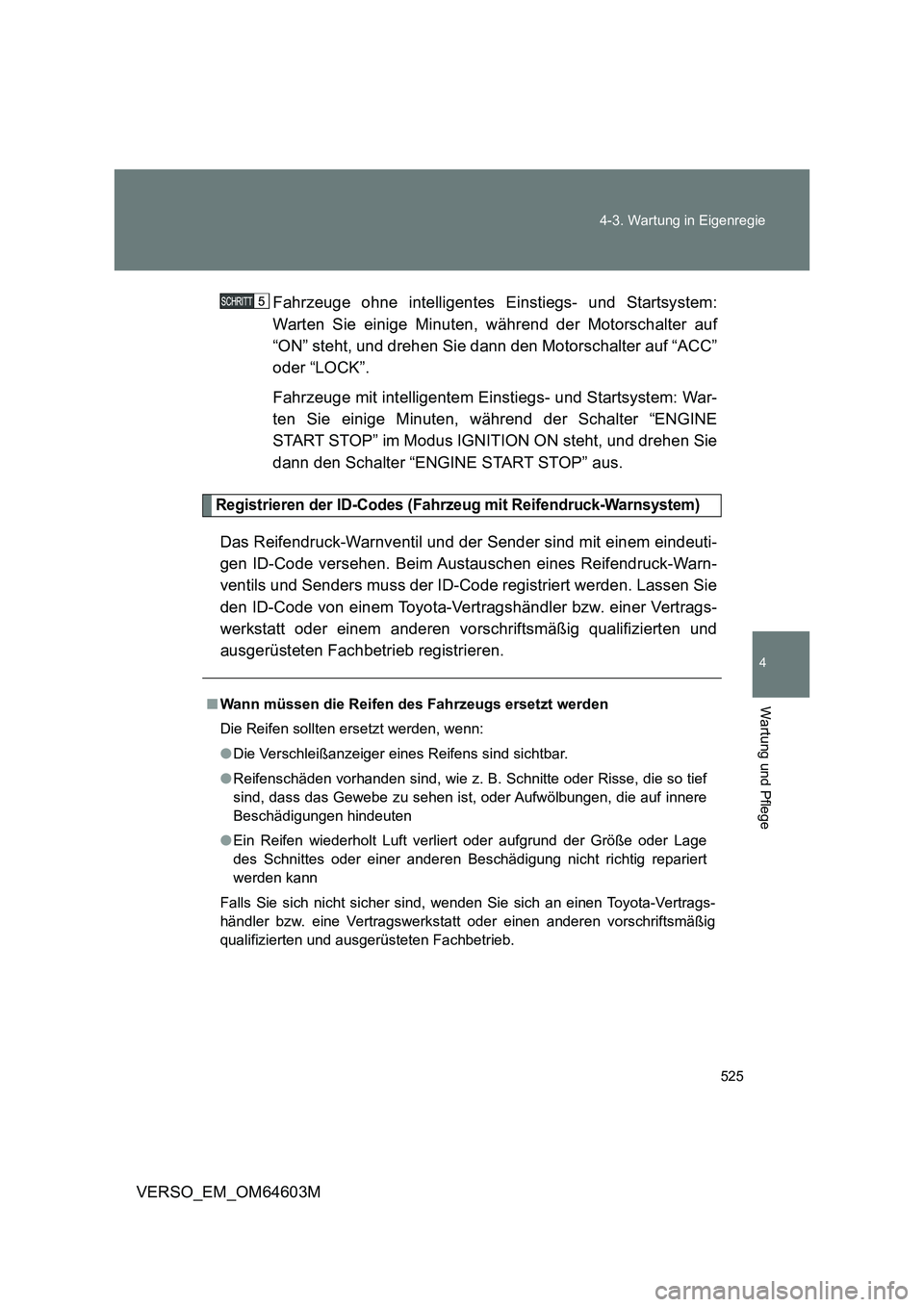

525 4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64603MFahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Warten Sie einige Minuten, während der Motorschalter auf
“ON” steht, und drehen Sie dann den Motorschalter auf “ACC”
oder “LOCK”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: War-
ten Sie einige Minuten, während der Schalter “ENGINE
START STOP” im Modus IGNITION ON steht, und drehen Sie
dann den Schalter “ENGINE START STOP” aus.
Registrieren der ID-Codes (Fahrzeug mit Reifendruck-Warnsystem)
Das Reifendruck-Warnventil und der Sender sind mit einem eindeuti-
gen ID-Code versehen. Beim Austauschen eines Reifendruck-Warn-
ventils und Senders muss der ID-Code registriert werden. Lassen Sie
den ID-Code von einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb registrieren.
■Wann müssen die Reifen des Fahrzeugs ersetzt werden
Die Reifen sollten ersetzt werden, wenn:
●Die Verschleißanzeiger eines Reifens sind sichtbar.
●Reifenschäden vorhanden sind, wie z. B. Schnitte oder Risse, die so tief
sind, dass das Gewebe zu sehen ist, oder Aufwölbungen, die auf innere
Beschädigungen hindeuten
●Ein Reifen wiederholt Luft verliert oder aufgrund der Größe oder Lage
des Schnittes oder einer anderen Beschädigung nicht richtig repariert
werden kann
Falls Sie sich nicht sicher sind, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.

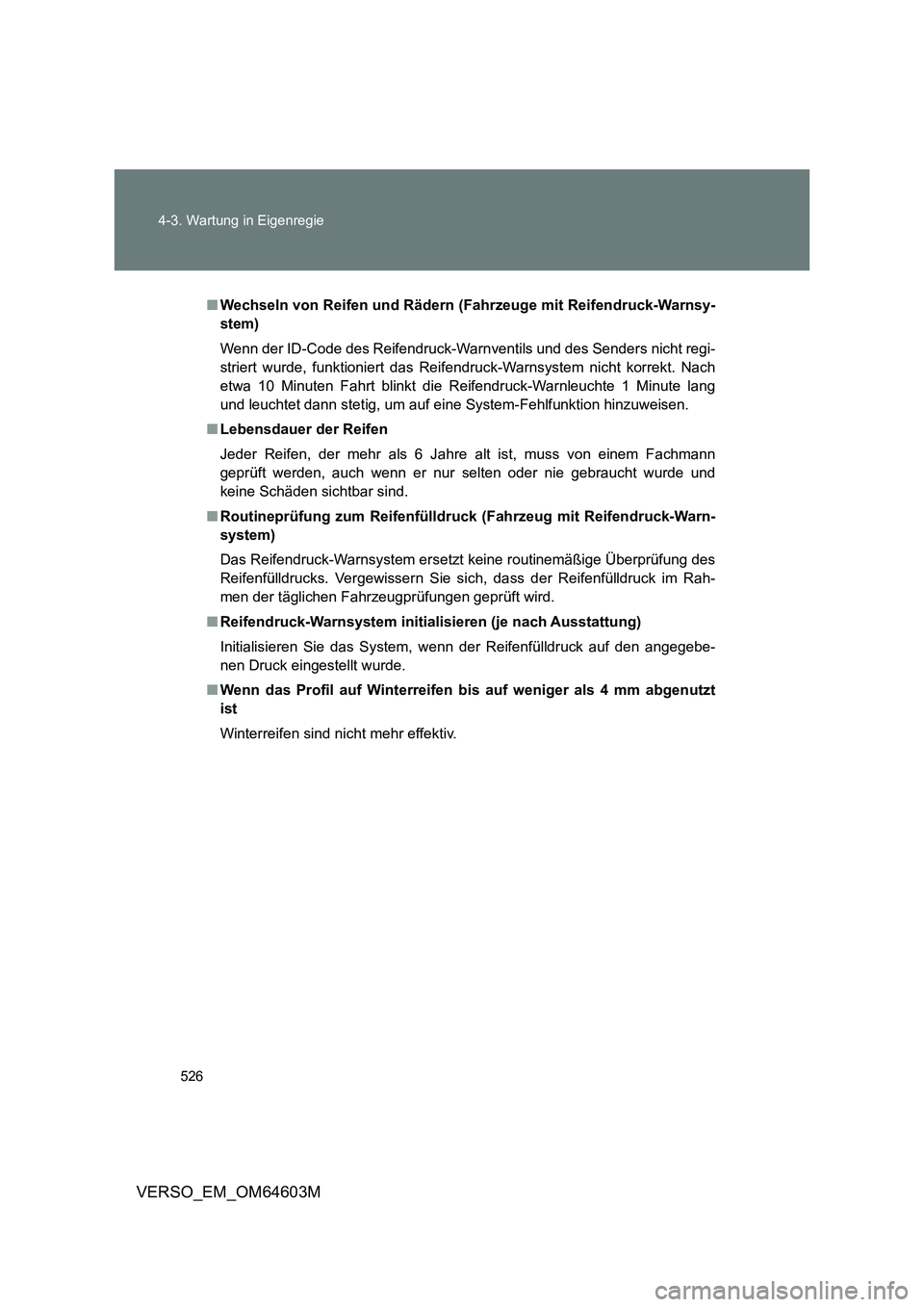

526 4-3. Wartung in Eigenregie
VERSO_EM_OM64603M
■Wechseln von Reifen und Rädern (Fahrzeuge mit Reifendruck-Warnsy-
stem)
Wenn der ID-Code des Reifendruck-Warnventils und des Senders nicht regi-
striert wurde, funktioniert das Reifendruck-Warnsystem nicht korrekt. Nach
etwa 10 Minuten Fahrt blinkt die Reifendruck-Warnleuchte 1 Minute lang
und leuchtet dann stetig, um auf eine System-Fehlfunktion hinzuweisen.
■Lebensdauer der Reifen
Jeder Reifen, der mehr als 6 Jahre alt ist, muss von einem Fachmann
geprüft werden, auch wenn er nur selten oder nie gebraucht wurde und
keine Schäden sichtbar sind.
■Routineprüfung zum Reifenfülldruck (Fahrzeug mit Reifendruck-Warn-
system)
Das Reifendruck-Warnsystem ersetzt keine routinemäßige Überprüfung des
Reifenfülldrucks. Vergewissern Sie sich, dass der Reifenfülldruck im Rah-
men der täglichen Fahrzeugprüfungen geprüft wird.
■Reifendruck-Warnsystem initialisieren (je nach Ausstattung)
Initialisieren Sie das System, wenn der Reifenfülldruck auf den angegebe-
nen Druck eingestellt wurde.
■Wenn das Profil auf Winterreifen bis auf weniger als 4 mm abgenutzt
ist
Winterreifen sind nicht mehr effektiv.

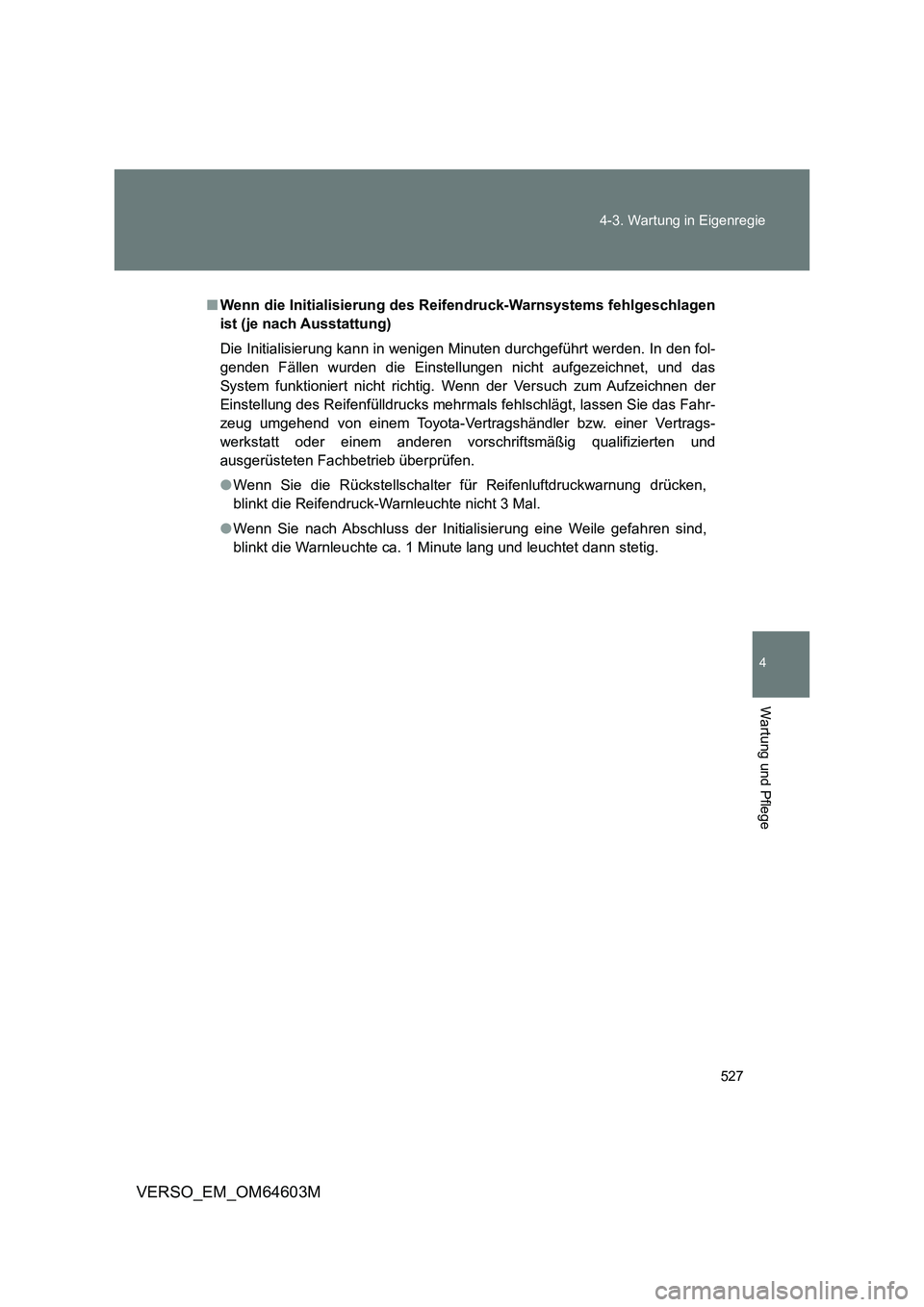

527 4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64603M
■Wenn die Initialisierung des Reifendruck-Warnsystems fehlgeschlagen
ist (je nach Ausstattung)
Die Initialisierung kann in wenigen Minuten durchgeführt werden. In den fol-
genden Fällen wurden die Einstellungen nicht aufgezeichnet, und das
System funktioniert nicht richtig. Wenn der Versuch zum Aufzeichnen der
Einstellung des Reifenfülldrucks mehrmals fehlschlägt, lassen Sie das Fahr-
zeug umgehend von einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb überprüfen.
●Wenn Sie die Rückstellschalter für Reifenluftdruckwarnung drücken,
blinkt die Reifendruck-Warnleuchte nicht 3 Mal.
●Wenn Sie nach Abschluss der Initialisierung eine Weile gefahren sind,
blinkt die Warnleuchte ca. 1 Minute lang und leuchtet dann stetig.

528
4-3. Wartung in Eigenregie
VERSO_EM_OM64603M

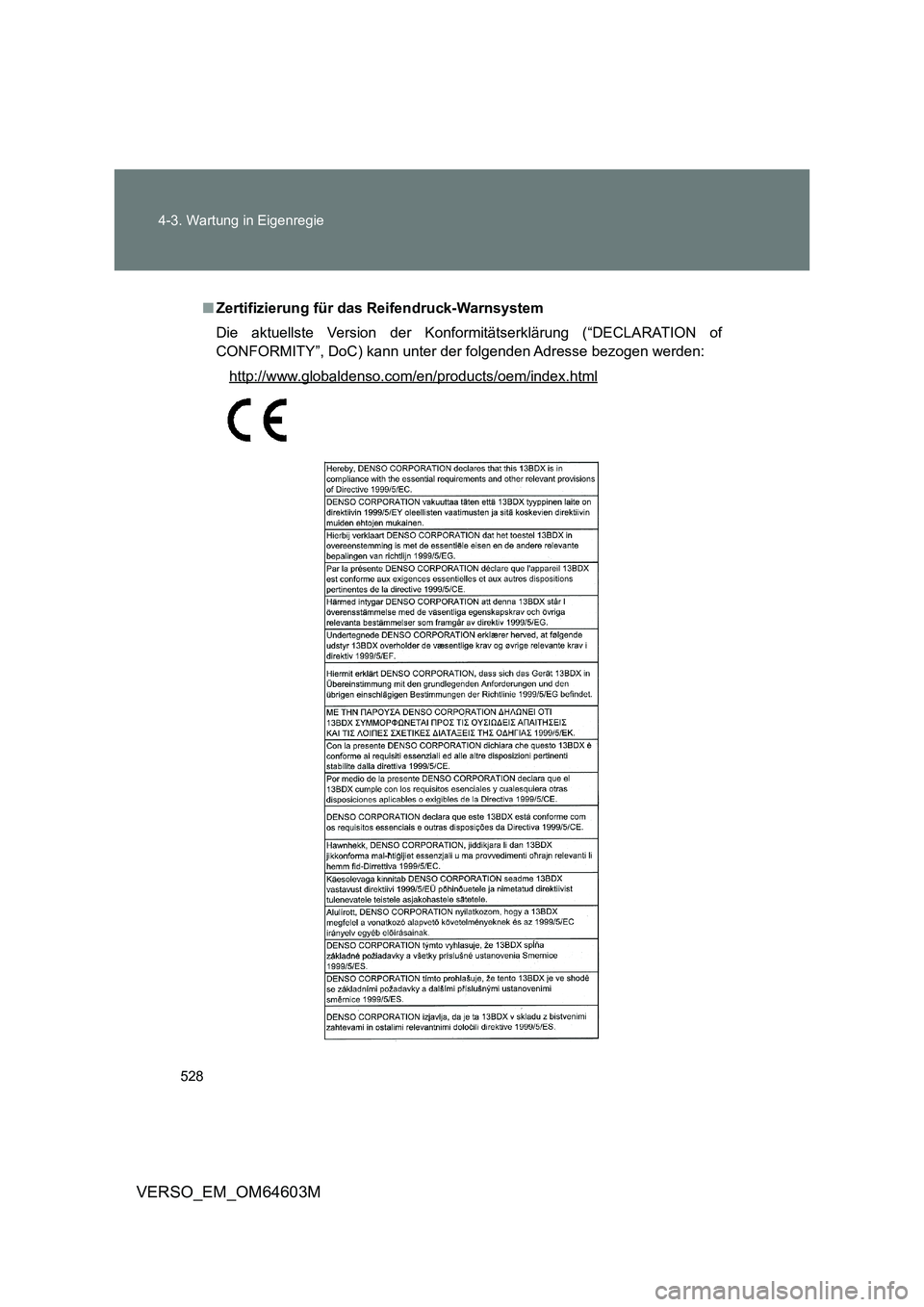

■ Zertifizierung für das Reifendruck-Warnsystem
Die aktuellste Version der Konformitätserklärung (“DECLARATION of
CONFORMITY”, DoC) kann unter der folgenden Adresse bezogen werden:
http://www.globaldenso.com/en/products/oem/index.html

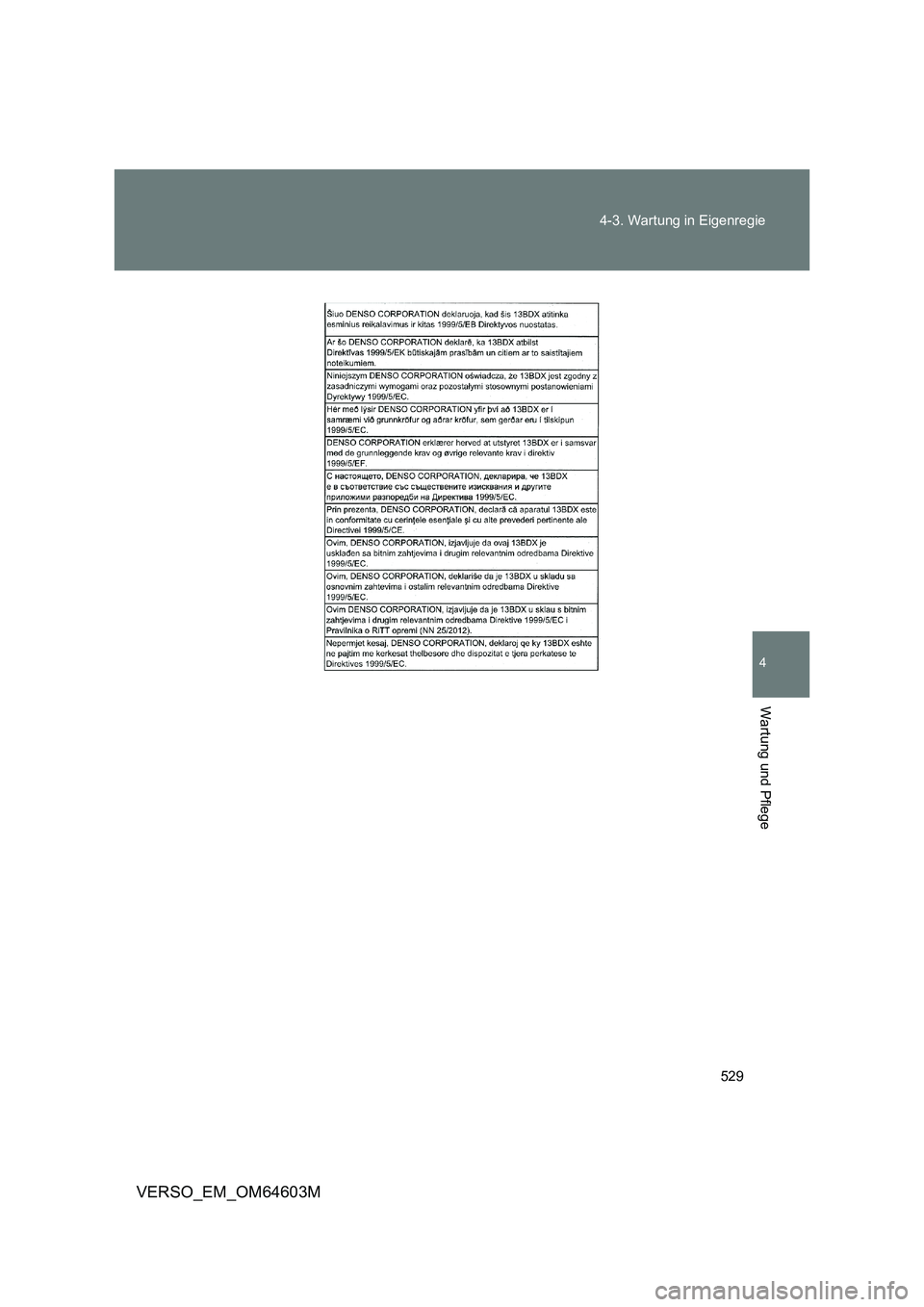

529 4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64603M

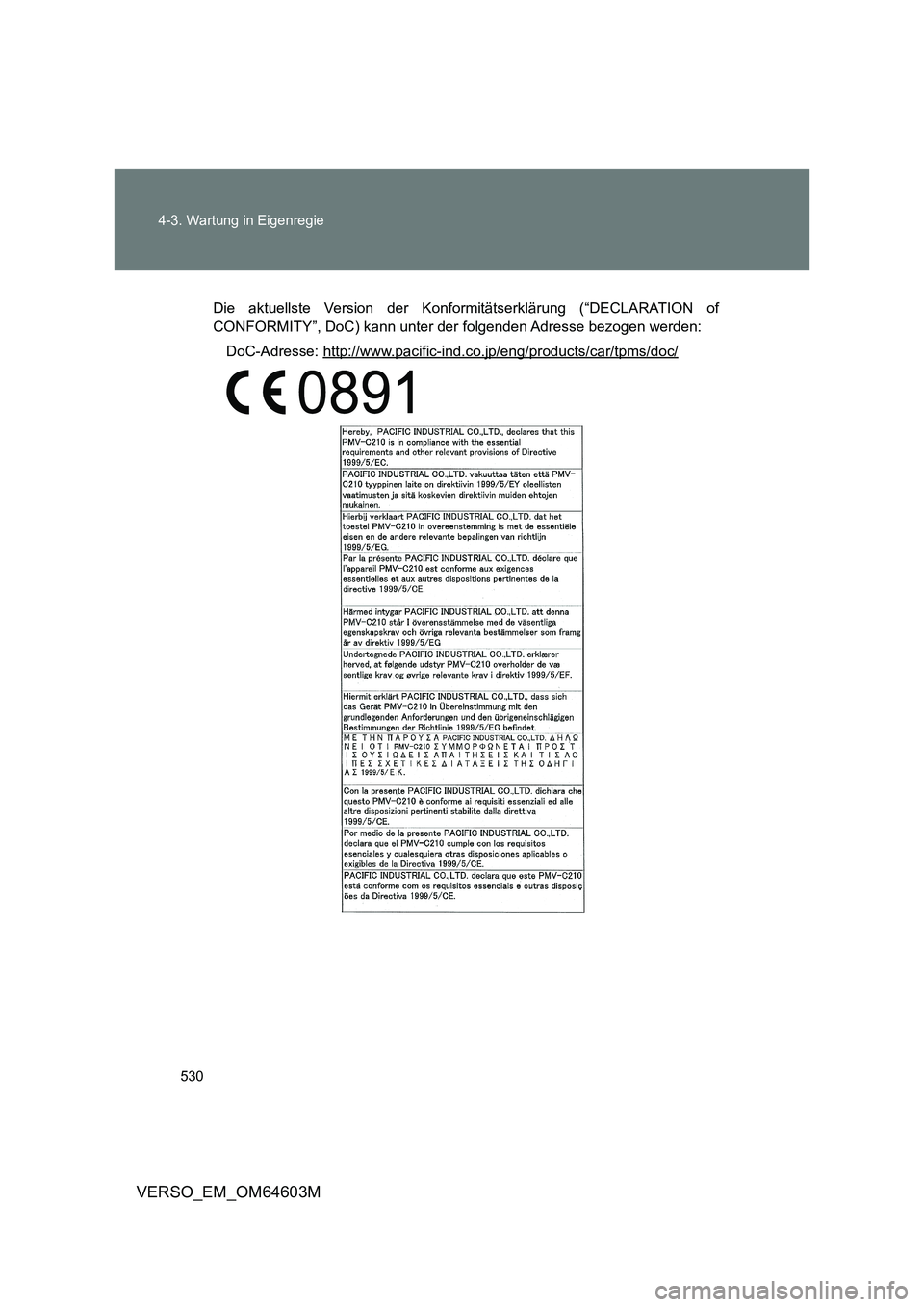

530 4-3. Wartung in Eigenregie
VERSO_EM_OM64603M
Die aktuellste Version der Konformitätserklärung (“DECLARATION of
CONFORMITY”, DoC) kann unter der folgenden Adresse bezogen werden:
DoC-Adresse: http://www.pacific-ind.co.jp/eng/products/car/tpms/doc/
