TOYOTA VERSO 2017 Instructieboekje (in Dutch)

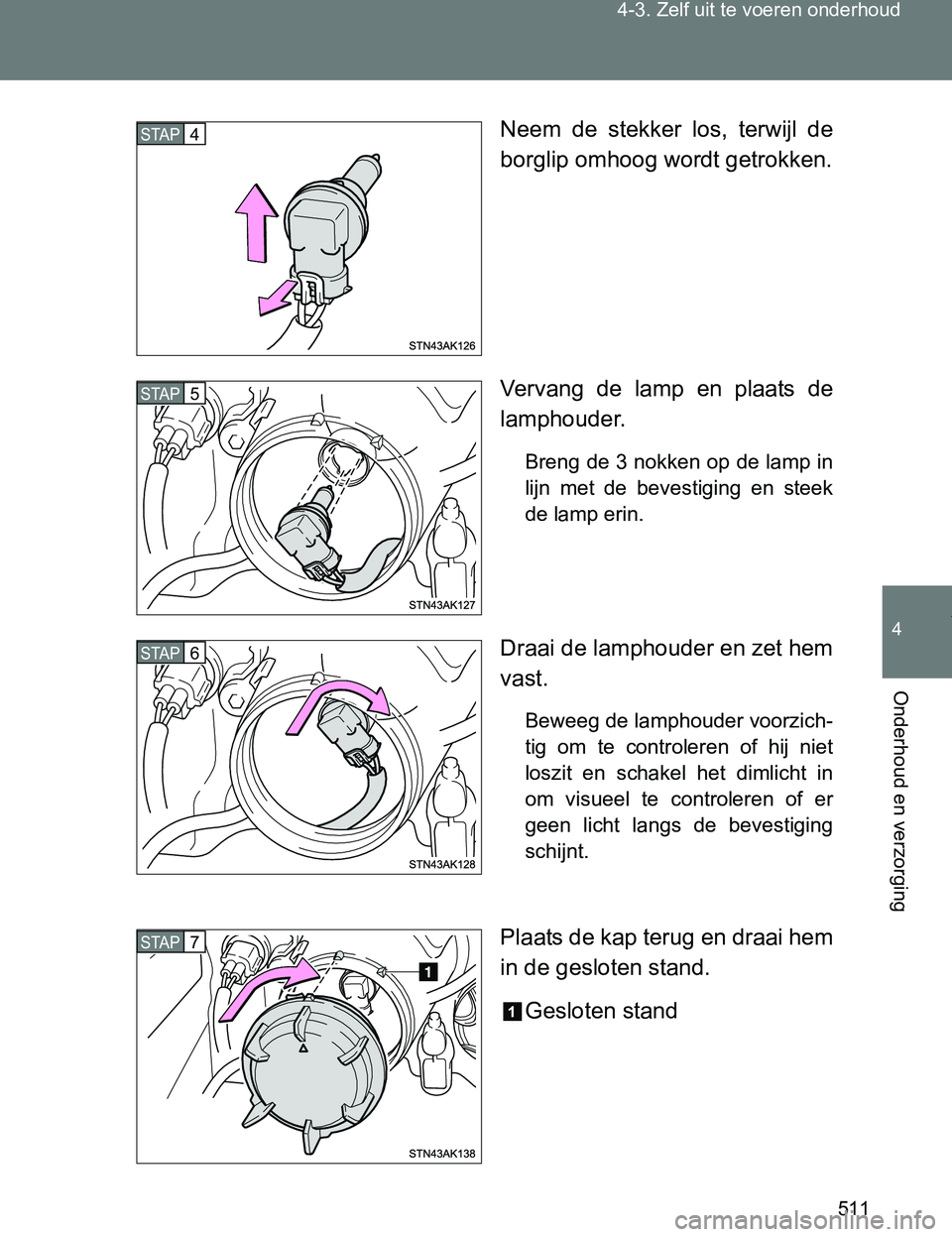

511 4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO_EE_OM64517ENeem de stekker los, terwijl de
borglip omhoog wordt getrokken.
Vervang de lamp en plaats de
lamphouder.
Breng de 3 nokken op de lamp in
lijn met de bevestiging en steek
de lamp erin.
Draai de lamphouder en zet hem
vast.
Beweeg de lamphouder voorzich-
tig om te controleren of hij niet
loszit en schakel het dimlicht in
om visueel te controleren of er
geen licht langs de bevestiging
schijnt.
Plaats de kap terug en draai hem
in de gesloten stand.
Gesloten stand
STAP4
STAP5
STAP6
STAP7
VERSO_OM_Europe_OM64517E.book Page 511 Wednesday, December 14, 2016 3:33 PM

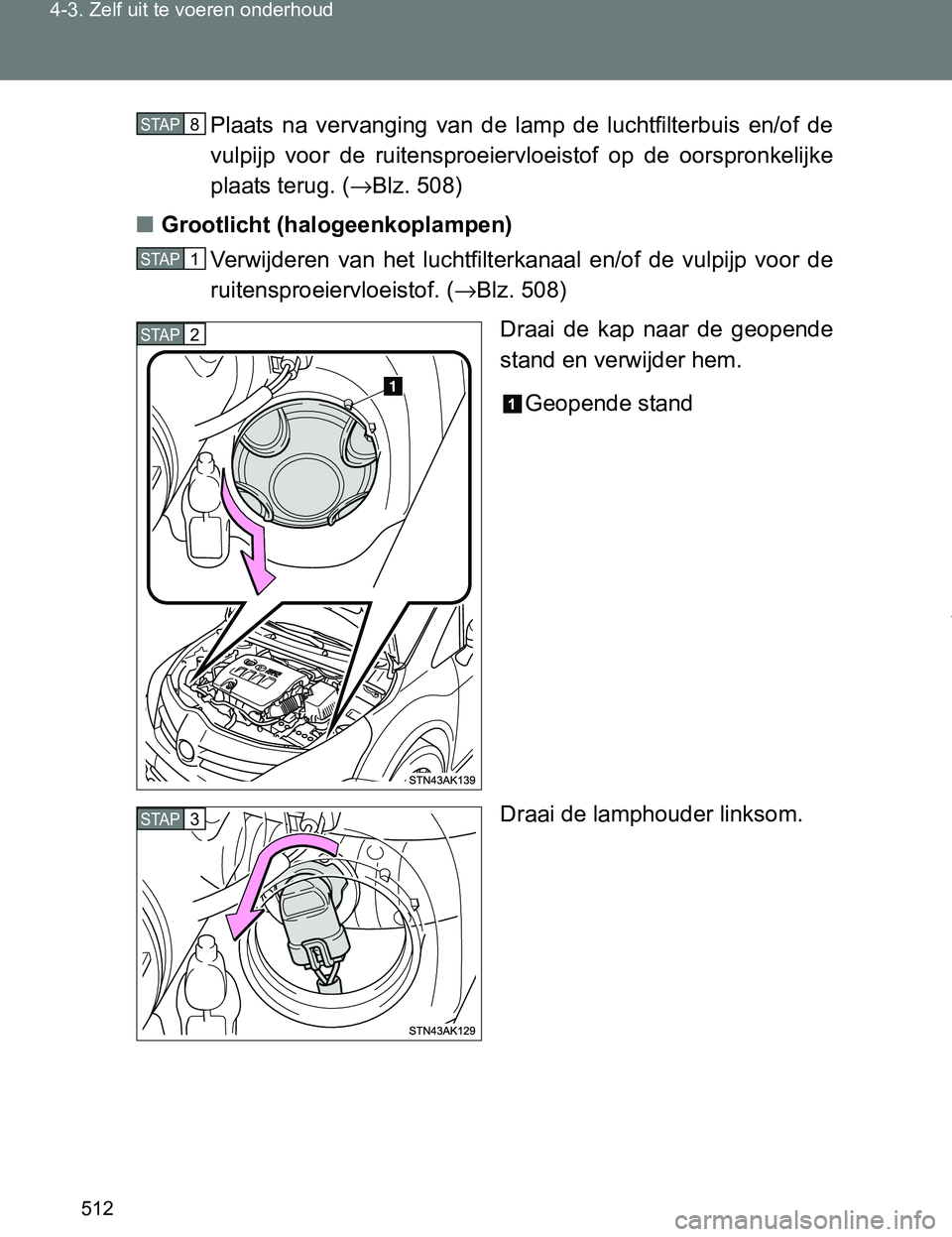

512 4-3. Zelf uit te voeren onderhoud
VERSO_EE_OM64517EPlaats na vervanging van de lamp de luchtfilterbuis en/of de
vulpijp voor de ruitensproeiervloeistof op de oorspronkelijke
plaats terug. (→Blz. 508)
■Grootlicht (halogeenkoplampen)
Verwijderen van het luchtfilterkanaal en/of de vulpijp voor de
ruitensproeiervloeistof. (→Blz. 508)
Draai de kap naar de geopende
stand en verwijder hem.
Geopende stand
Draai de lamphouder linksom.
STAP8
STAP1
STAP2
STAP3
VERSO_OM_Europe_OM64517E.book Page 512 Wednesday, December 14, 2016 3:33 PM

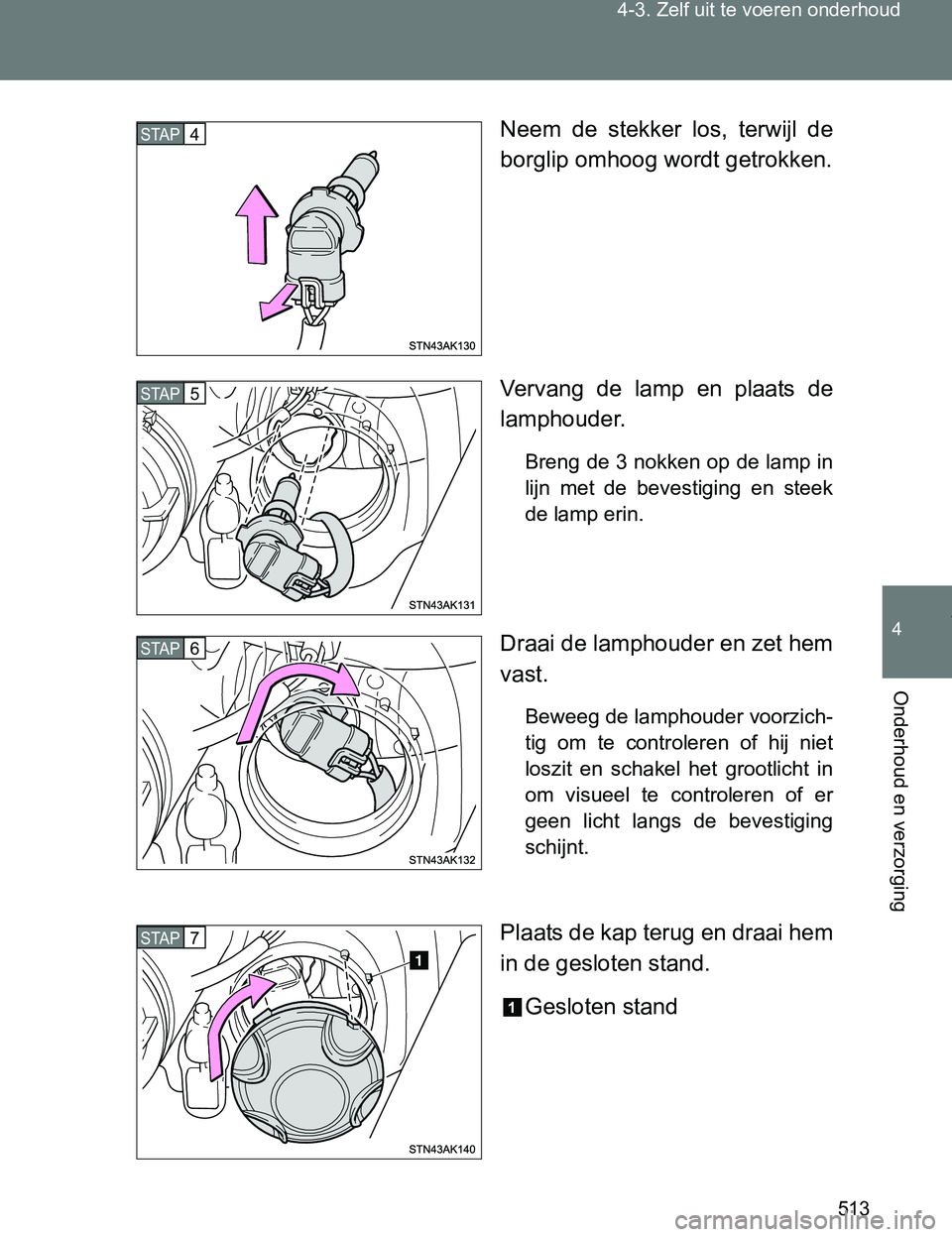

513 4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO_EE_OM64517ENeem de stekker los, terwijl de
borglip omhoog wordt getrokken.
Vervang de lamp en plaats de
lamphouder.
Breng de 3 nokken op de lamp in
lijn met de bevestiging en steek
de lamp erin.
Draai de lamphouder en zet hem
vast.
Beweeg de lamphouder voorzich-
tig om te controleren of hij niet
loszit en schakel het grootlicht in
om visueel te controleren of er
geen licht langs de bevestiging
schijnt.
Plaats de kap terug en draai hem
in de gesloten stand.
Gesloten stand
STAP4
STAP5
STAP6
STAP7
VERSO_OM_Europe_OM64517E.book Page 513 Wednesday, December 14, 2016 3:33 PM

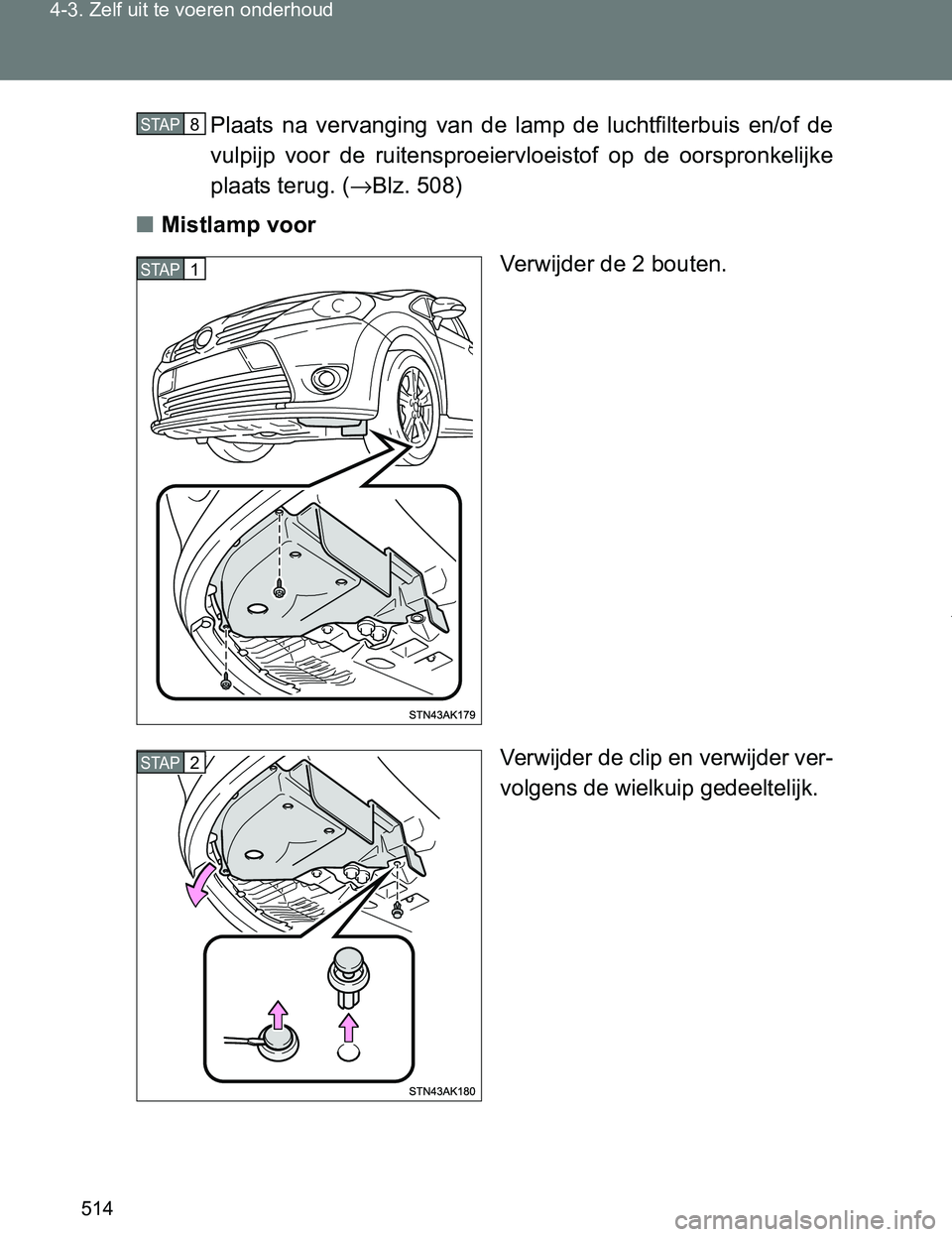

514 4-3. Zelf uit te voeren onderhoud
VERSO_EE_OM64517EPlaats na vervanging van de lamp de luchtfilterbuis en/of de
vulpijp voor de ruitensproeiervloeistof op de oorspronkelijke
plaats terug. (→Blz. 508)
■Mistlamp voor
Verwijder de 2 bouten.
Verwijder de clip en verwijder ver-
volgens de wielkuip gedeeltelijk.
STAP8
STAP1
STAP2
VERSO_OM_Europe_OM64517E.book Page 514 Wednesday, December 14, 2016 3:33 PM

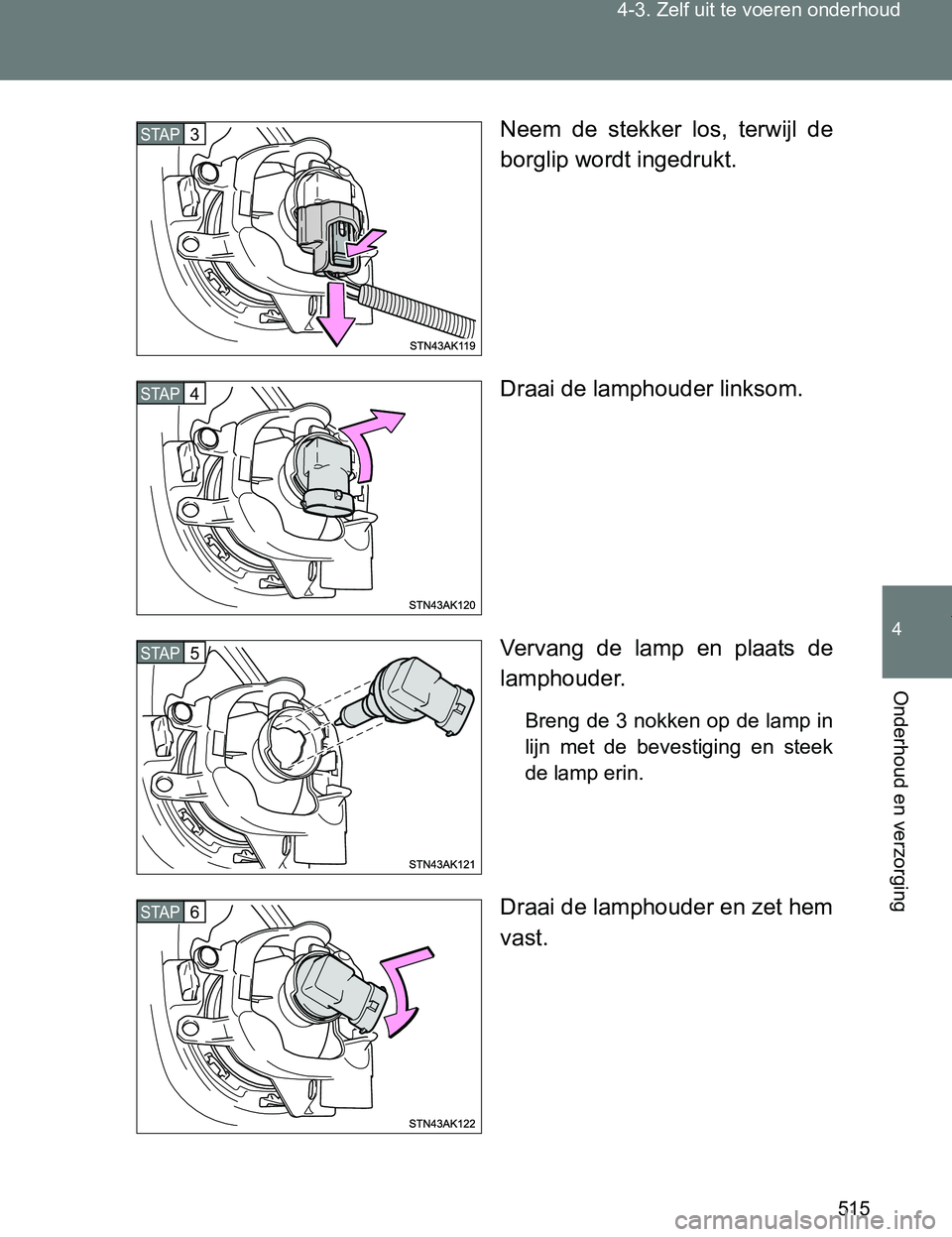

515 4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO_EE_OM64517ENeem de stekker los, terwijl de
borglip wordt ingedrukt.
Draai de lamphouder linksom.
Vervang de lamp en plaats de
lamphouder.
Breng de 3 nokken op de lamp in
lijn met de bevestiging en steek
de lamp erin.
Draai de lamphouder en zet hem
vast.
STAP3
STAP4
STAP5
STAP6
VERSO_OM_Europe_OM64517E.book Page 515 Wednesday, December 14, 2016 3:33 PM

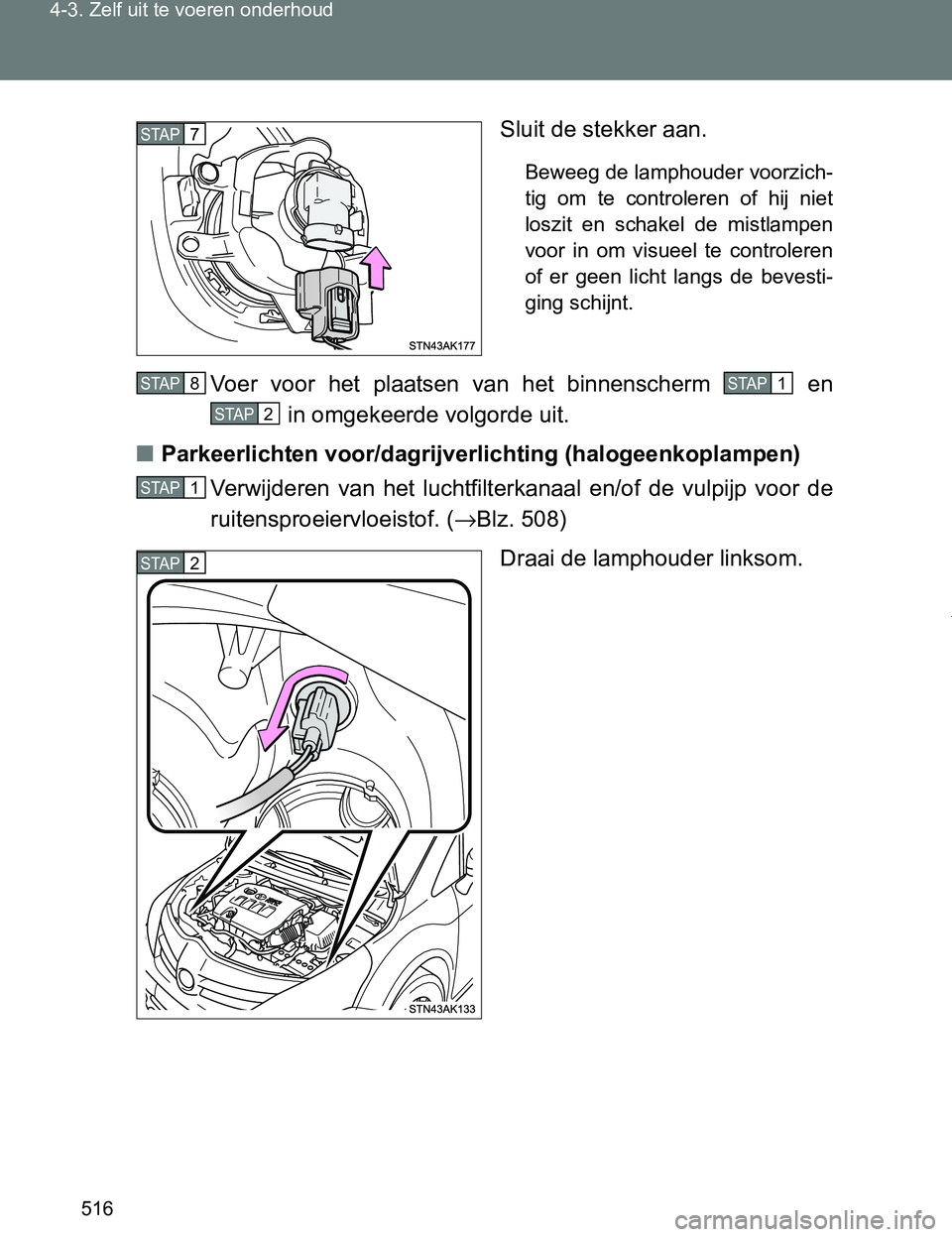

516 4-3. Zelf uit te voeren onderhoud
VERSO_EE_OM64517ESluit de stekker aan.
Beweeg de lamphouder voorzich-
tig om te controleren of hij niet
loszit en schakel de mistlampen
voor in om visueel te controleren
of er geen licht langs de bevesti-
ging schijnt.
Voer voor het plaatsen van het binnenscherm en
in omgekeerde volgorde uit.
■Parkeerlichten voor/dagrijverlichting (halogeenkoplampen)
Verwijderen van het luchtfilterkanaal en/of de vulpijp voor de
ruitensproeiervloeistof. (→Blz. 508)
Draai de lamphouder linksom.
STAP7
STAP8STAP1
STAP2
STAP1
STAP2
VERSO_OM_Europe_OM64517E.book Page 516 Wednesday, December 14, 2016 3:33 PM

517 4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO_EE_OM64517EVerwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde
volgorde.
■Richtingaanwijzer voor
Verwijderen van het luchtfilterkanaal en/of de vulpijp voor de
ruitensproeiervloeistof. (→Blz. 508)
Draai de lamphouder linksom.
STAP3
STAP4
STAP1
STAP2
VERSO_OM_Europe_OM64517E.book Page 517 Wednesday, December 14, 2016 3:33 PM

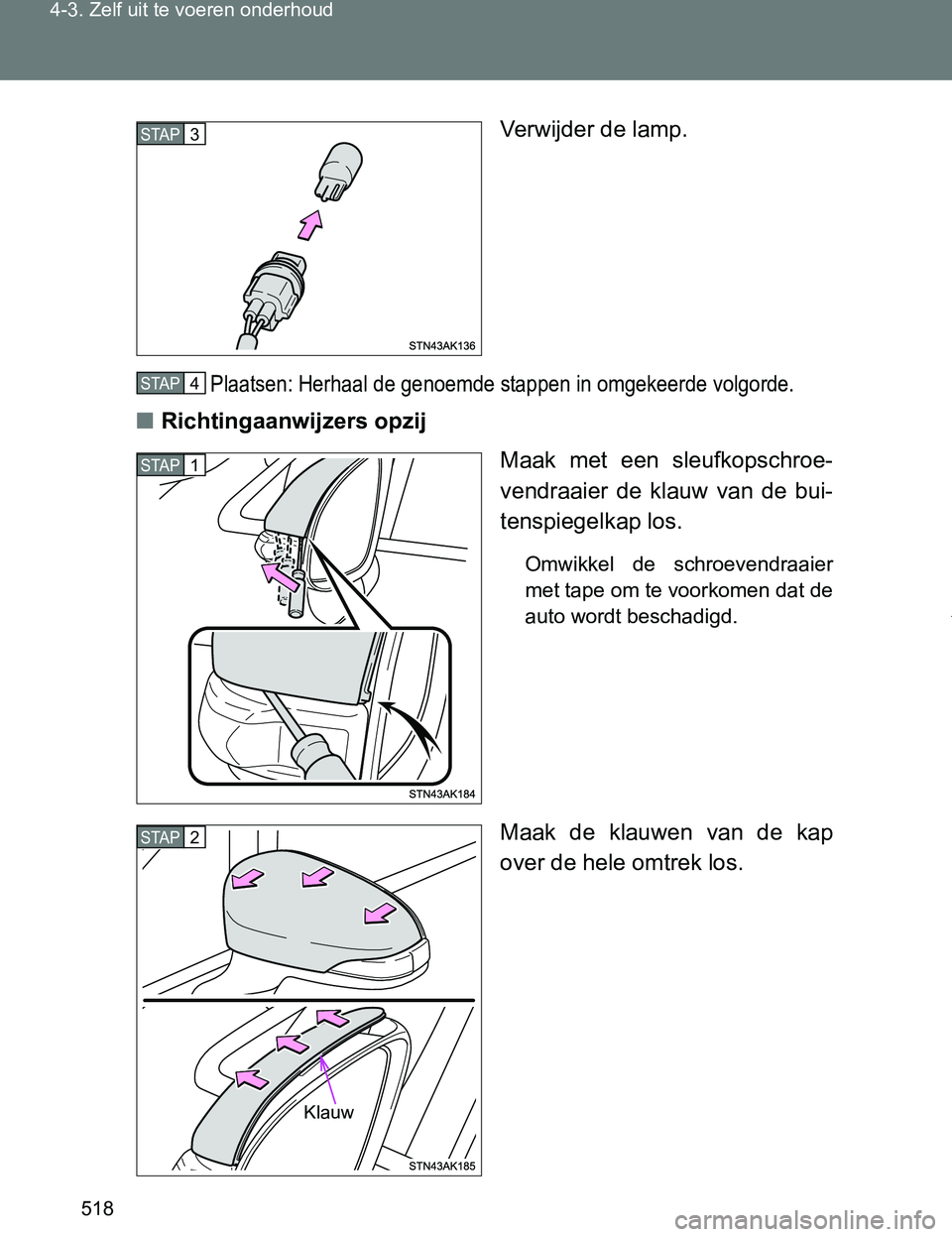

518 4-3. Zelf uit te voeren onderhoud
VERSO_EE_OM64517EVerwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
■Richtingaanwijzers opzij
Maak met een sleufkopschroe-
vendraaier de klauw van de bui-
tenspiegelkap los.
Omwikkel de schroevendraaier
met tape om te voorkomen dat de
auto wordt beschadigd.
Maak de klauwen van de kap
over de hele omtrek los.
STAP3
STAP4
STAP1
STAP2
.ODXZ
VERSO_OM_Europe_OM64517E.book Page 518 Wednesday, December 14, 2016 3:33 PM

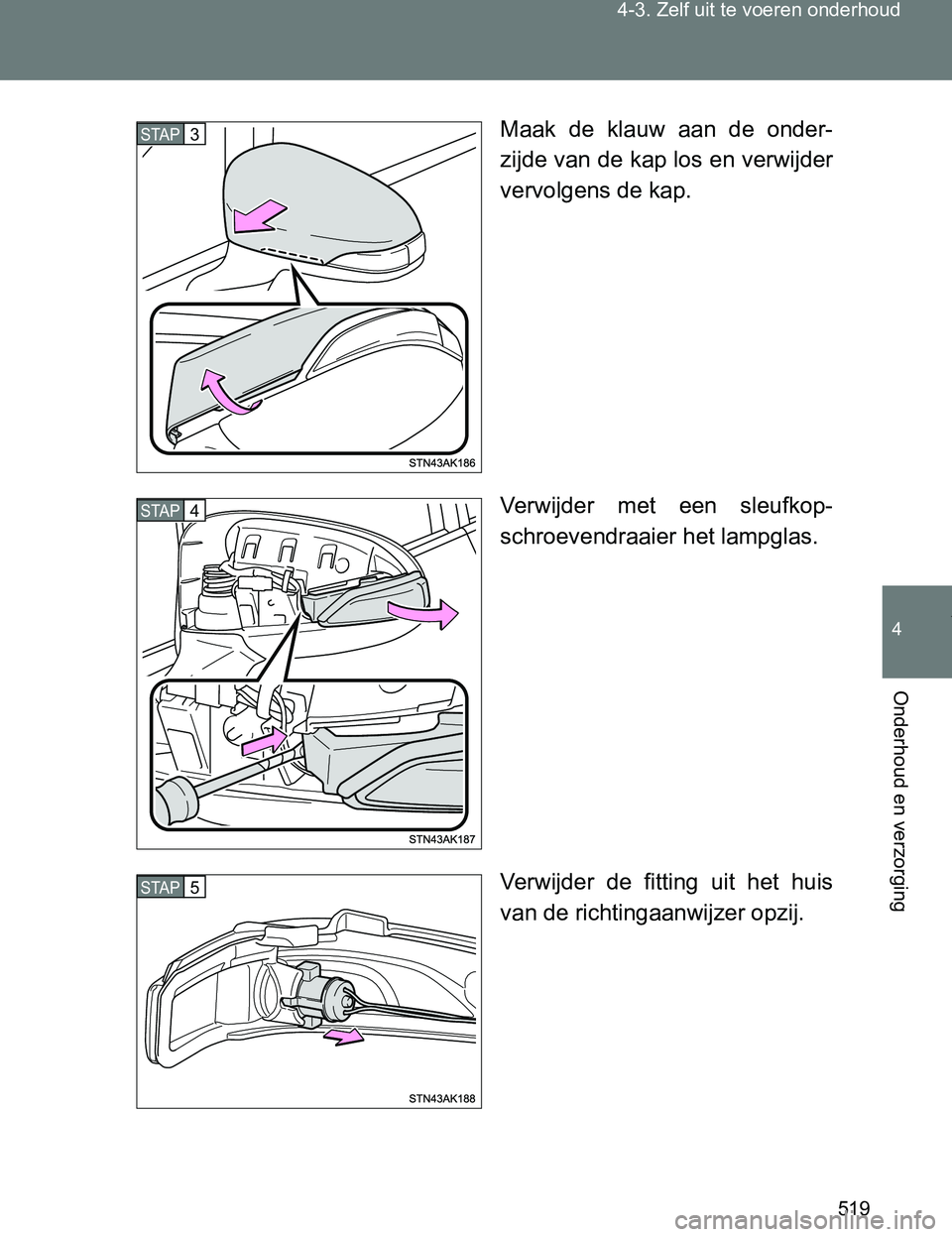

519 4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO_EE_OM64517EMaak de klauw aan de onder-
zijde van de kap los en verwijder
vervolgens de kap.
Verwijder met een sleufkop-
schroevendraaier het lampglas.
Verwijder de fitting uit het huis
van de richtingaanwijzer opzij.
STAP3
STAP4
STAP5
VERSO_OM_Europe_OM64517E.book Page 519 Wednesday, December 14, 2016 3:33 PM

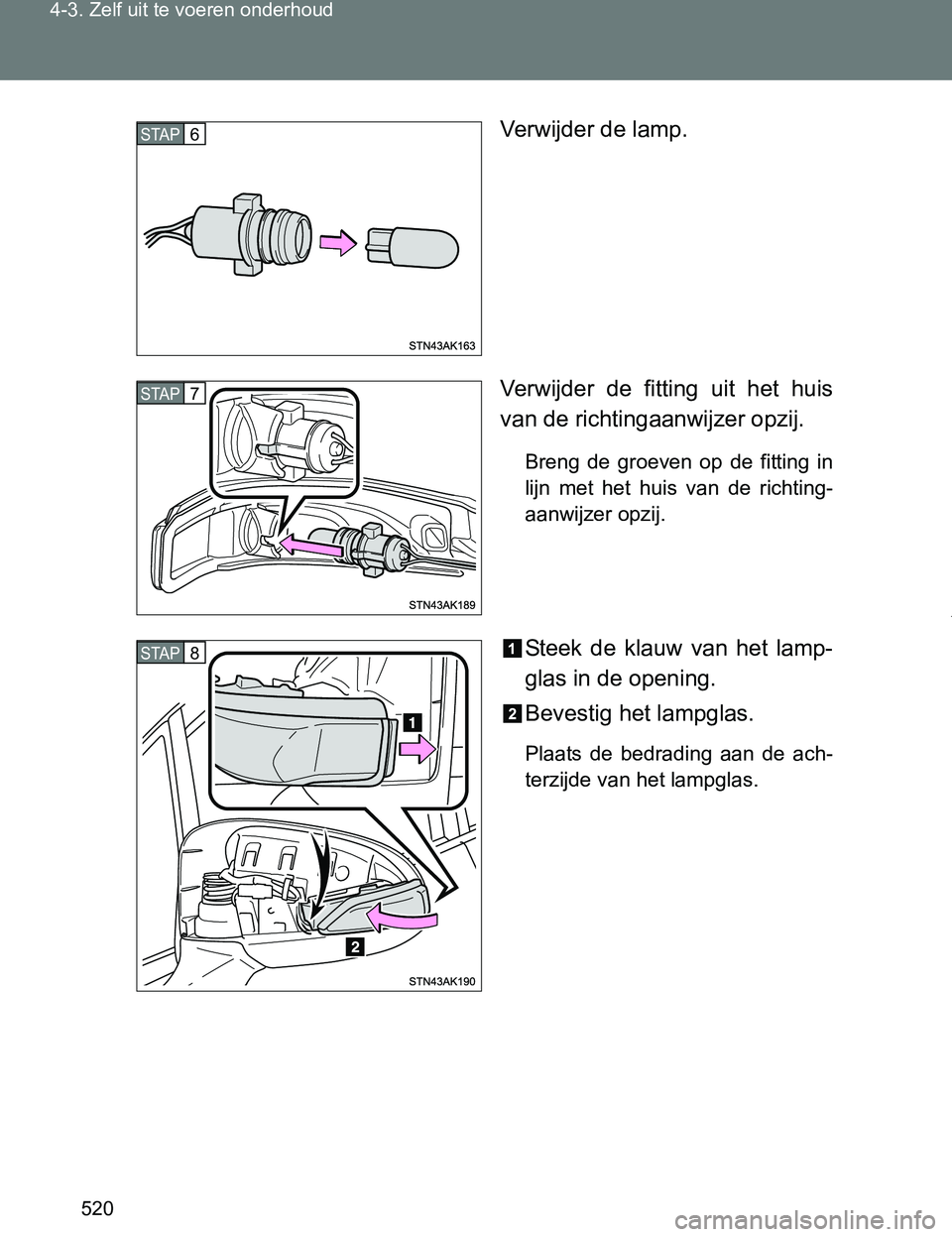

520 4-3. Zelf uit te voeren onderhoud
VERSO_EE_OM64517EVerwijder de lamp.
Verwijder de fitting uit het huis
van de richtingaanwijzer opzij.
Breng de groeven op de fitting in
lijn met het huis van de richting-
aanwijzer opzij.
Steek de klauw van het lamp-
glas in de opening.
Bevestig het lampglas.
Plaats de bedrading aan de ach-
terzijde van het lampglas.
STAP6
STAP7
STAP8
VERSO_OM_Europe_OM64517E.book Page 520 Wednesday, December 14, 2016 3:33 PM
