Onderhoud en verzorging

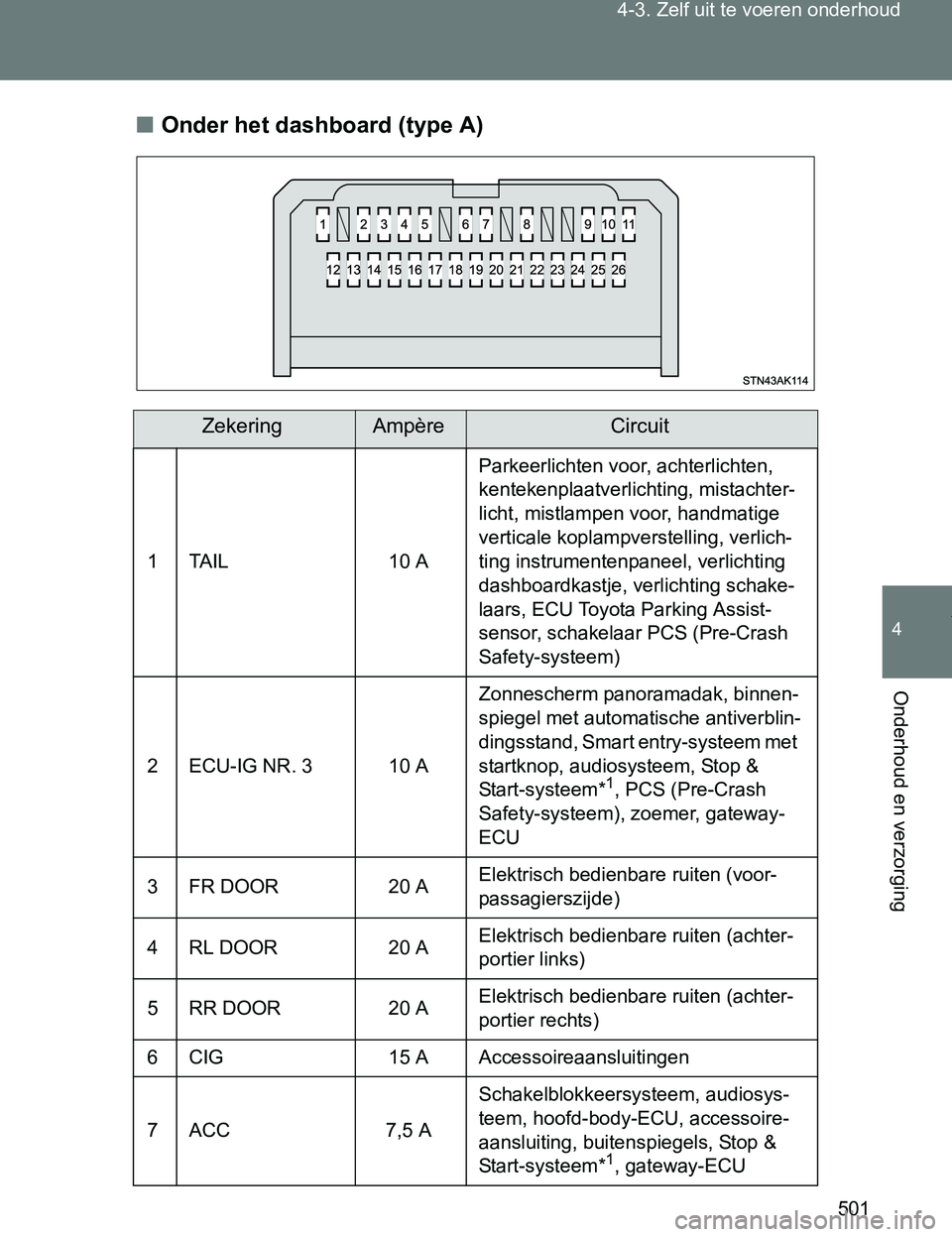

VERSO_EE_OM64517E■Onder het dashboard (type A)
ZekeringAmpèreCircuit
1TAIL 10 AParkeerlichten voor, achterlichten,
kentekenplaatverlichting, mistachter-
licht, mistlampen voor, handmatige
verticale koplampverstelling, verlich-
ting instrumentenpaneel, verlichting
dashboardkastje, verlichting schake-
laars, ECU Toyota Parking Assist-
sensor, schakelaar PCS (Pre-Crash
Safety-systeem)
2 ECU-IG NR. 3 10 AZonnescherm panoramadak, binnen-
spiegel met automatische antiverblin-
dingsstand, Smart entry-systeem met
startknop, audiosysteem, Stop &
Start-systeem*
1, PCS (Pre-Crash
Safety-systeem), zoemer, gateway-
ECU
3 FR DOOR 20 AElektrisch bedienbare ruiten (voor-
passagierszijde)
4 RL DOOR 20 AElektrisch bedienbare ruiten (achter-
portier links)
5 RR DOOR 20 AElektrisch bedienbare ruiten (achter-
portier rechts)
6 CIG 15 A Accessoireaansluitingen
7 ACC 7,5 ASchakelblokkeersysteem, audiosys-
teem, hoofd-body-ECU, accessoire-
aansluiting, buitenspiegels, Stop &
Start-systeem*
1, gateway-ECU
VERSO_OM_Europe_OM64517E.book Page 501 Wednesday, December 14, 2016 3:33 PM

502 4-3. Zelf uit te voeren onderhoud
VERSO_EE_OM64517E

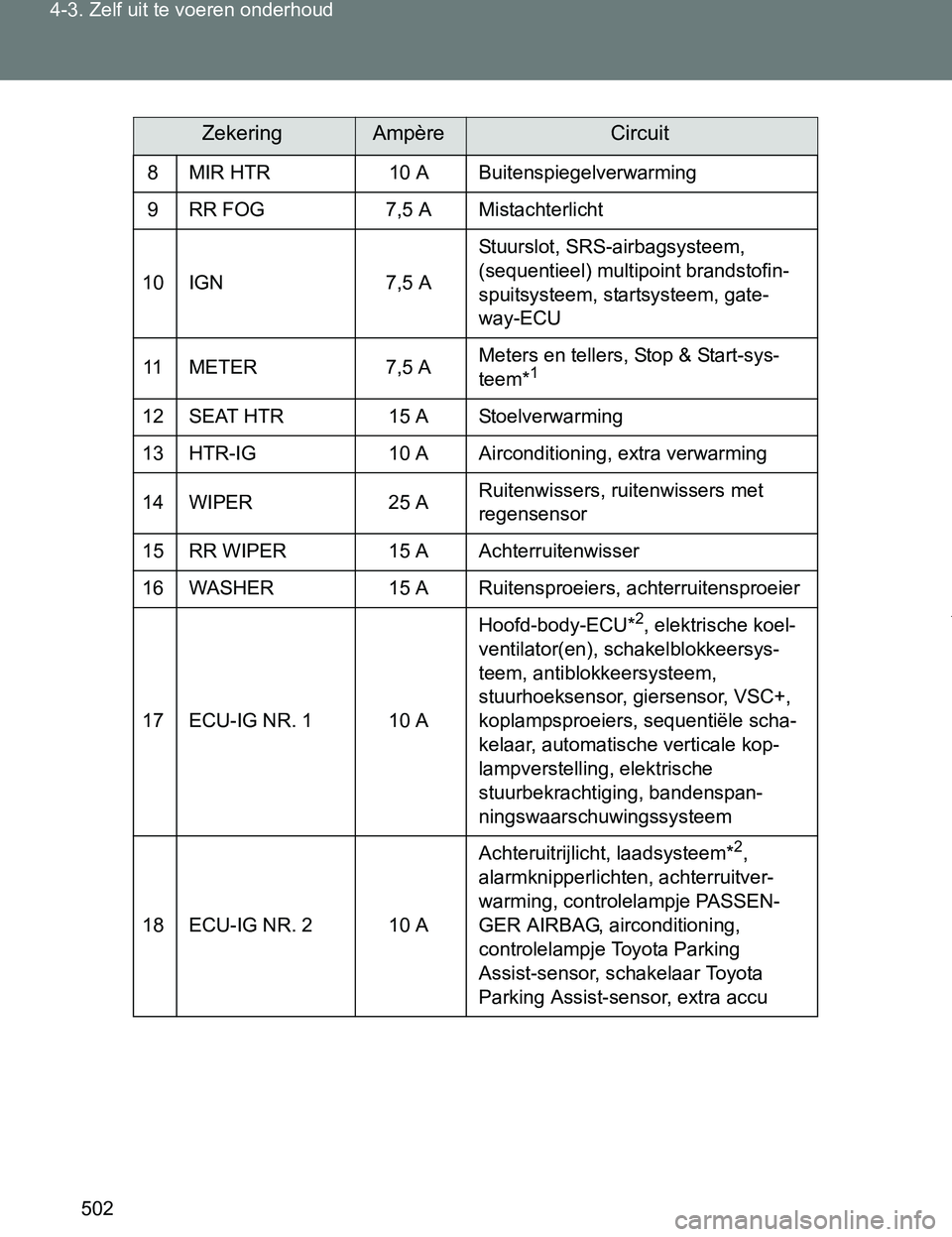

8 MIR HTR 10 A Buitenspiegelverwarming
9 RR FOG 7,5 A Mistachterlicht
10 IGN 7,5 AStuurslot, SRS-airbagsysteem,
(sequentieel) multipoint brandstofin-
spuitsysteem, startsysteem, gate-
way-ECU
11 METER 7,5 AMeters en tellers, Stop & Start-sys-
teem*
1
12 SEAT HTR 15 A Stoelverwarming
13 HTR-IG 10 A Airconditioning, extra verwarming
14 WIPER 25 ARuitenwissers, ruitenwissers met
regensensor
15 RR WIPER 15 A Achterruitenwisser
16 WASHER 15 A Ruitensproeiers, achterruitensproeier
17 ECU-IG NR. 1 10 AHoofd-body-ECU*
2, elektrische koel-
ventilator(en), schakelblokkeersys-
teem, antiblokkeersysteem,
stuurhoeksensor, giersensor, VSC+,
koplampsproeiers, sequentiële scha-
kelaar, automatische verticale kop-
lampverstelling, elektrische
stuurbekrachtiging, bandenspan-
ningswaarschuwingssysteem
18 ECU-IG NR. 2 10 AAchteruitrijlicht, laadsysteem*
2,
alarmknipperlichten, achterruitver-
warming, controlelampje PASSEN-
GER AIRBAG, airconditioning,
controlelampje Toyota Parking
Assist-sensor, schakelaar Toyota
Parking Assist-sensor, extra accu
ZekeringAmpèreCircuit
VERSO_OM_Europe_OM64517E.book Page 502 Wednesday, December 14, 2016 3:33 PM

503 4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO_EE_OM64517E
*1: Auto's met dieselmotor
*2: Auto's met benzinemotor
*3: Auto's zonder Smart entry-systeem en startknop

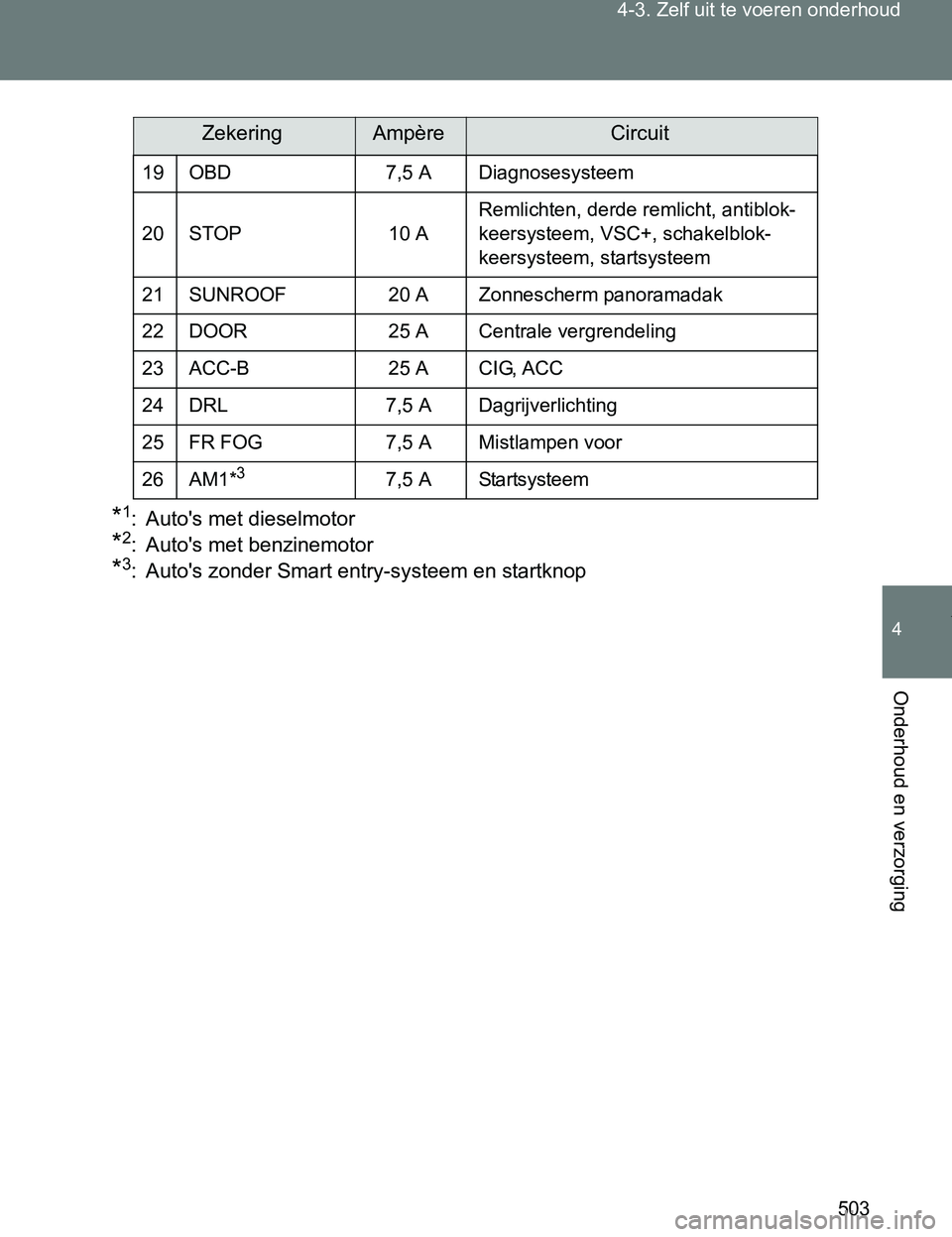

19 OBD 7,5 A Diagnosesysteem
20 STOP 10 ARemlichten, derde remlicht, antiblok-
keersysteem, VSC+, schakelblok-
keersysteem, startsysteem
21 SUNROOF 20 A Zonnescherm panoramadak
22 DOOR 25 A Centrale vergrendeling
23 ACC-B 25 A CIG, ACC
24 DRL 7,5 A Dagrijverlichting
25 FR FOG 7,5 A Mistlampen voor
26 AM1*
37,5 A Startsysteem
ZekeringAmpèreCircuit
VERSO_OM_Europe_OM64517E.book Page 503 Wednesday, December 14, 2016 3:33 PM

504 4-3. Zelf uit te voeren onderhoud

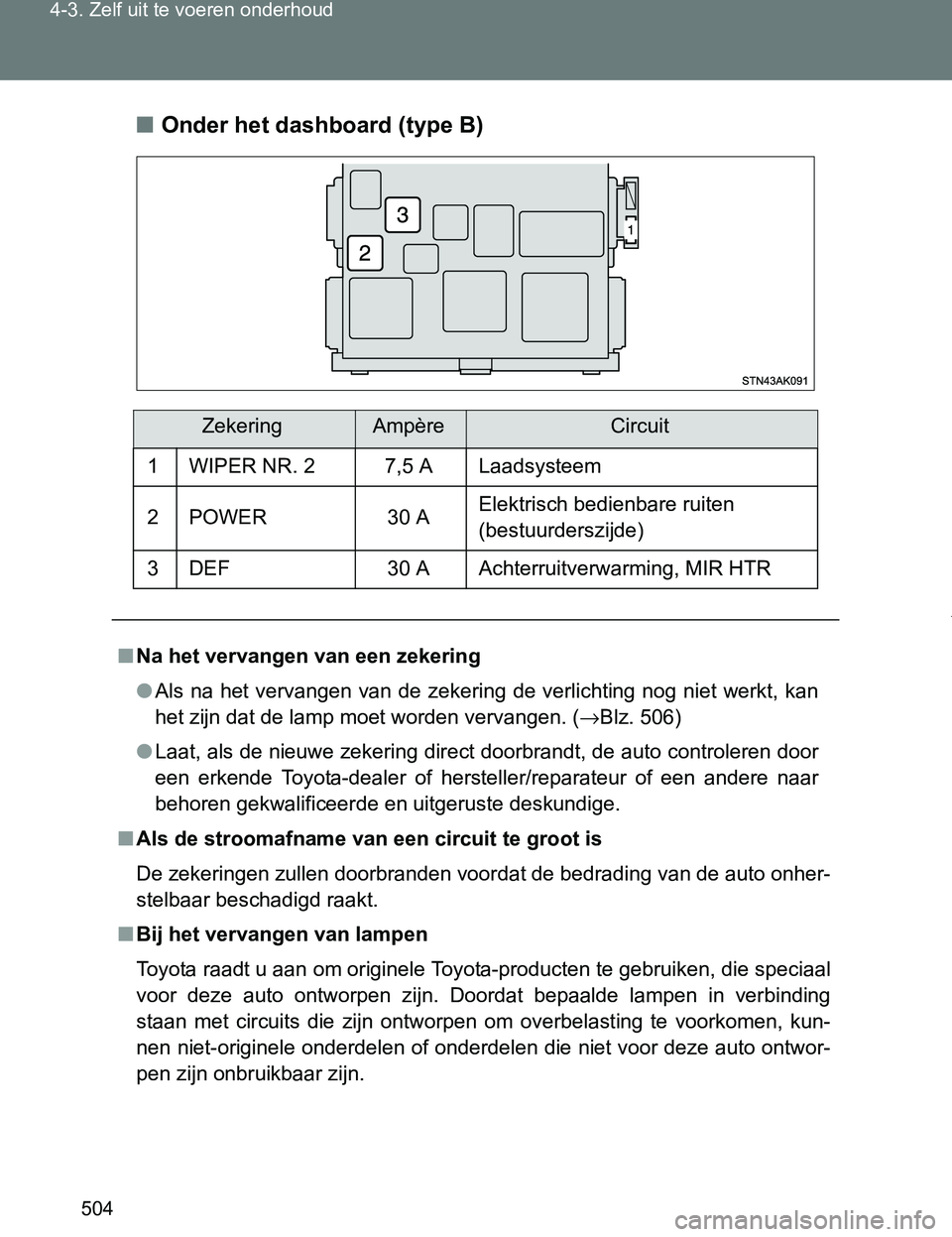

VERSO_EE_OM64517E■Onder het dashboard (type B)
ZekeringAmpèreCircuit
1 WIPER NR. 2 7,5 A Laadsysteem
2POWER 30 AElektrisch bedienbare ruiten
(bestuurderszijde)
3 DEF 30 A Achterruitverwarming, MIR HTR
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan
het zijn dat de lamp moet worden vervangen. (→Blz. 506)
●Laat, als de nieuwe zekering direct doorbrandt, de auto controleren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onher-
stelbaar beschadigd raakt.
■Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbinding
staan met circuits die zijn ontworpen om overbelasting te voorkomen, kun-
nen niet-originele onderdelen of onderdelen die niet voor deze auto ontwor-
pen zijn onbruikbaar zijn.
VERSO_OM_Europe_OM64517E.book Page 504 Wednesday, December 14, 2016 3:33 PM

505 4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO_EE_OM64517E

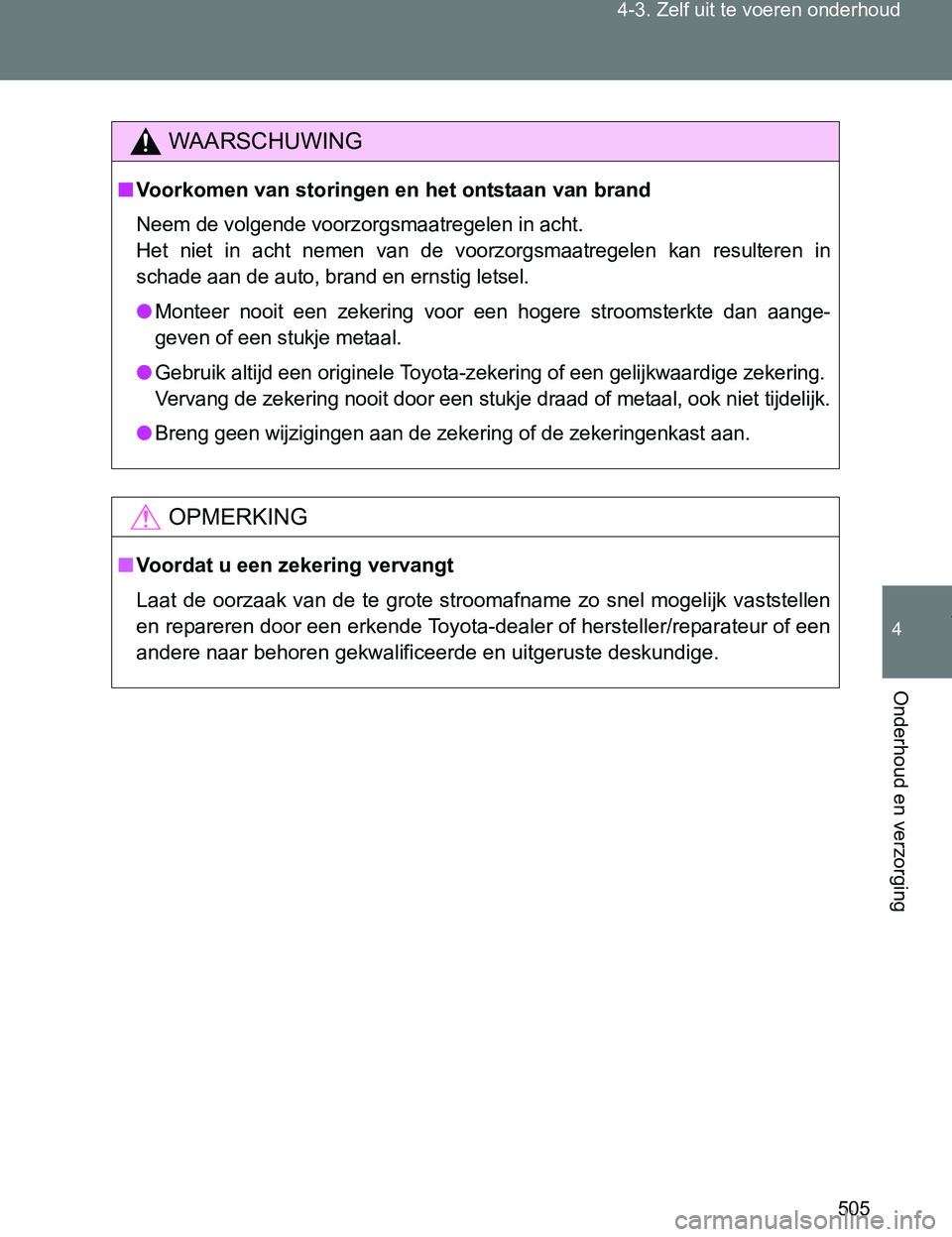

WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in
schade aan de auto, brand en ernstig letsel.
●Monteer nooit een zekering voor een hogere stroomsterkte dan aange-
geven of een stukje metaal.
●Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zekering.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijdelijk.
●Breng geen wijzigingen aan de zekering of de zekeringenkast aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
en repareren door een erkende Toyota-dealer of hersteller/reparateur of een
<00440051004700480055004800030051004400440055000300450048004b00520055004800510003004a0048004e005a0044004f004c0049004c00460048004800550047004800030048005100030058004c0057004a004800550058005600570048000300
4700480056004e005800510047004c004a00480011>
VERSO_OM_Europe_OM64517E.book Page 505 Wednesday, December 14, 2016 3:33 PM

506
4-3. Zelf uit te voeren onderhoud
VERSO_EE_OM64517E
Lampen
U kunt de onderstaande lampen desgewenst zelf vervangen. Som-
mige lampen zijn eenvoudiger te vervangen dan andere lampen.
Aangezien de onderdelen beschadigd zouden kunnen raken, raden
wij u aan om de vervanging te laten uitvoeren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Zorg voor een nieuwe gloeilamp
Controleer het vermogen van de defecte lamp. (→Blz. 642)
■Verwijderen van de afdekkap van de motorruimte
→Blz. 452

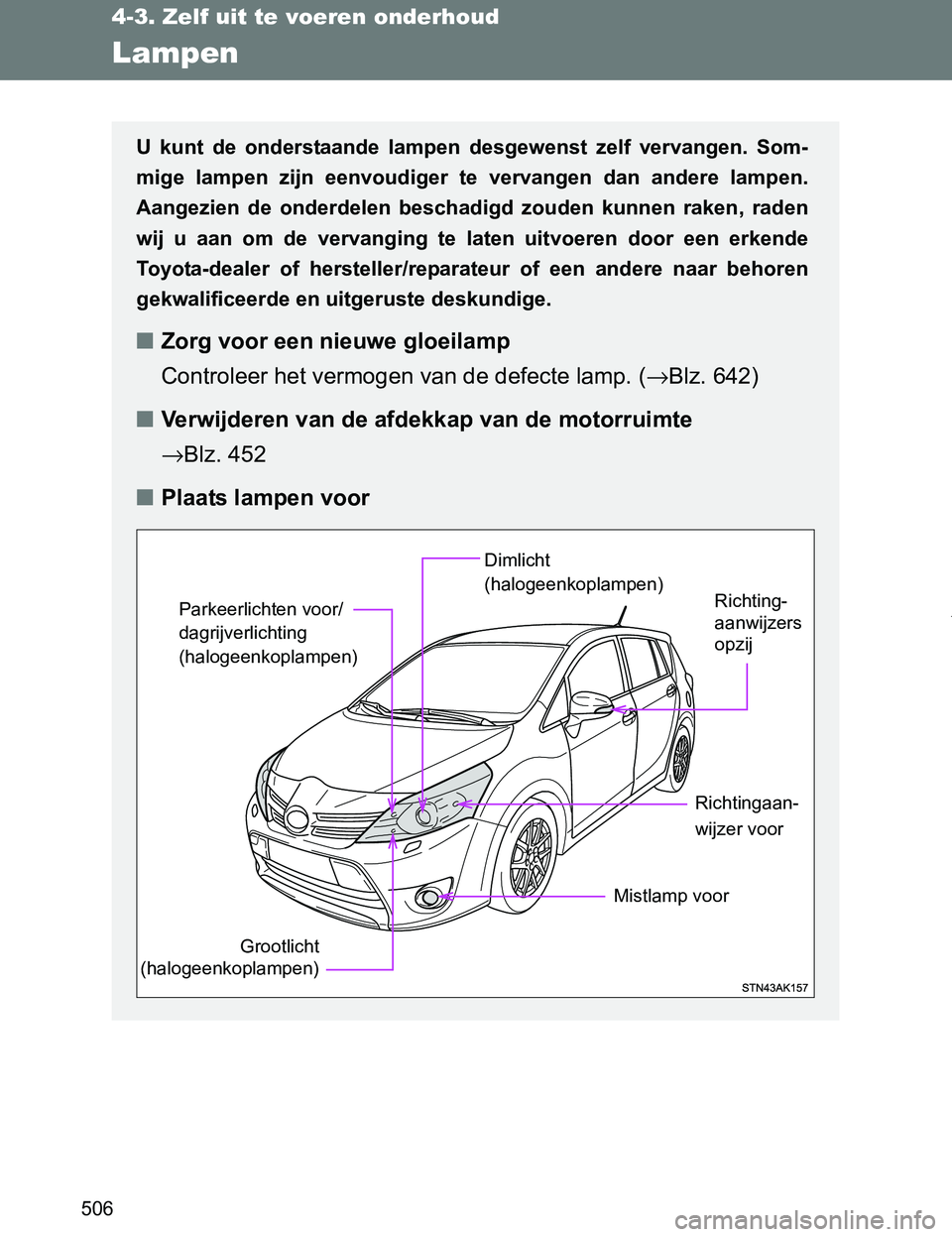

■Plaats lampen voor
Grootlicht
(halogeenkoplampen)
Dimlicht
(halogeenkoplampen)
Richtingaan-
wijzer voor
Mistlamp voor Parkeerlichten voor/
dagrijverlichting
(halogeenkoplampen)
Richting-
aanwijzers
opzij
VERSO_OM_Europe_OM64517E.book Page 506 Wednesday, December 14, 2016 3:33 PM

507 4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO_EE_OM64517E

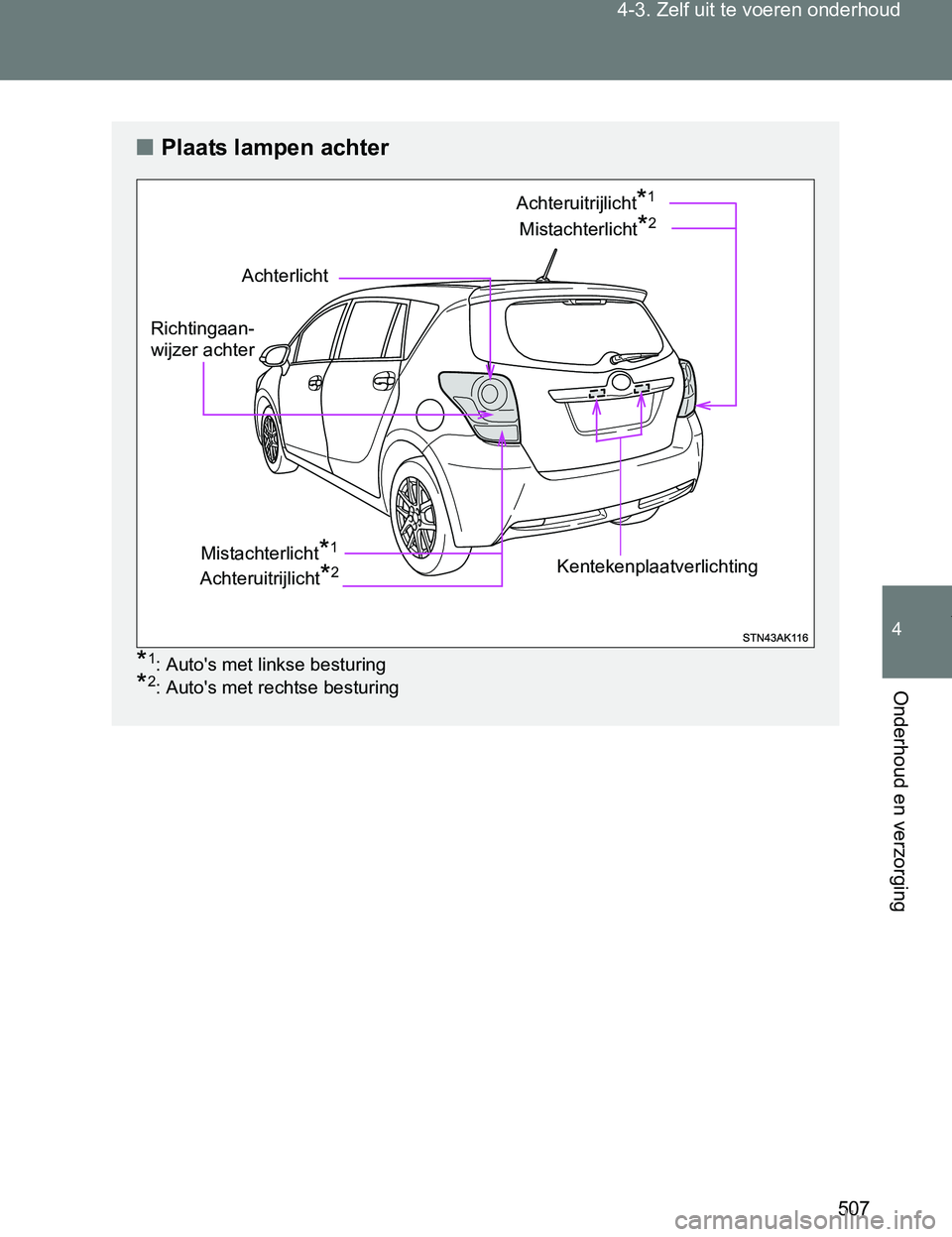

■Plaats lampen achter
*1: Auto's met linkse besturing
*2: Auto's met rechtse besturing
Achterlicht
Mistachterlicht*2
Kentekenplaatverlichting Richtingaan-
wijzer achter
Achteruitrijlicht*1
Mistachterlicht*1
Achteruitrijlicht*2
VERSO_OM_Europe_OM64517E.book Page 507 Wednesday, December 14, 2016 3:33 PM

508 4-3. Zelf uit te voeren onderhoud
VERSO_EE_OM64517E

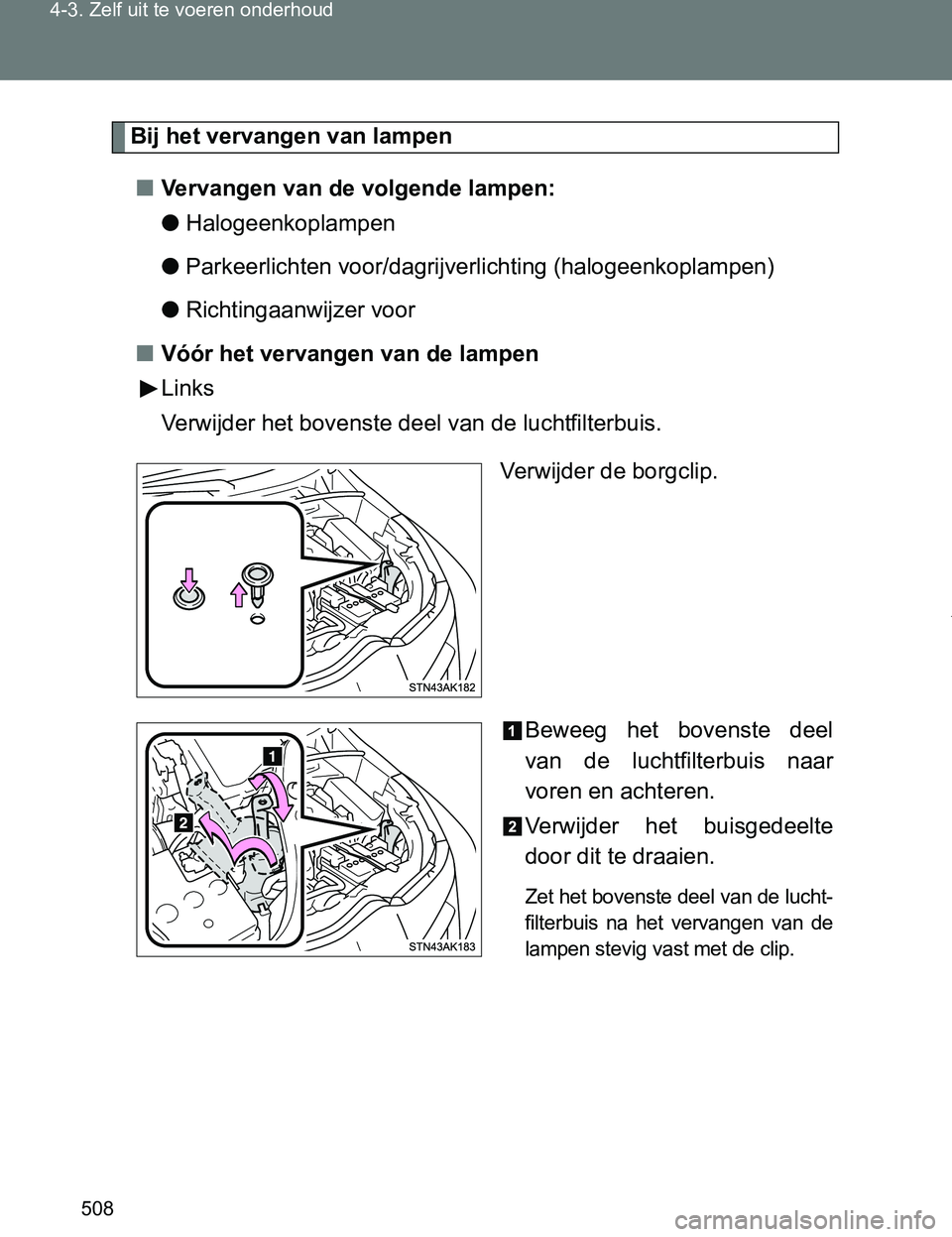

Bij het vervangen van lampen
■Vervangen van de volgende lampen:
●Halogeenkoplampen
●Parkeerlichten voor/dagrijverlichting (halogeenkoplampen)
●Richtingaanwijzer voor
■Vóór het vervangen van de lampen
Links
Verwijder het bovenste deel van de luchtfilterbuis.
Verwijder de borgclip.
Beweeg het bovenste deel
van de luchtfilterbuis naar
voren en achteren.
Verwijder het buisgedeelte
door dit te draaien.
Zet het bovenste deel van de lucht-
filterbuis na het vervangen van de
lampen stevig vast met de clip.
VERSO_OM_Europe_OM64517E.book Page 508 Wednesday, December 14, 2016 3:33 PM

509 4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging

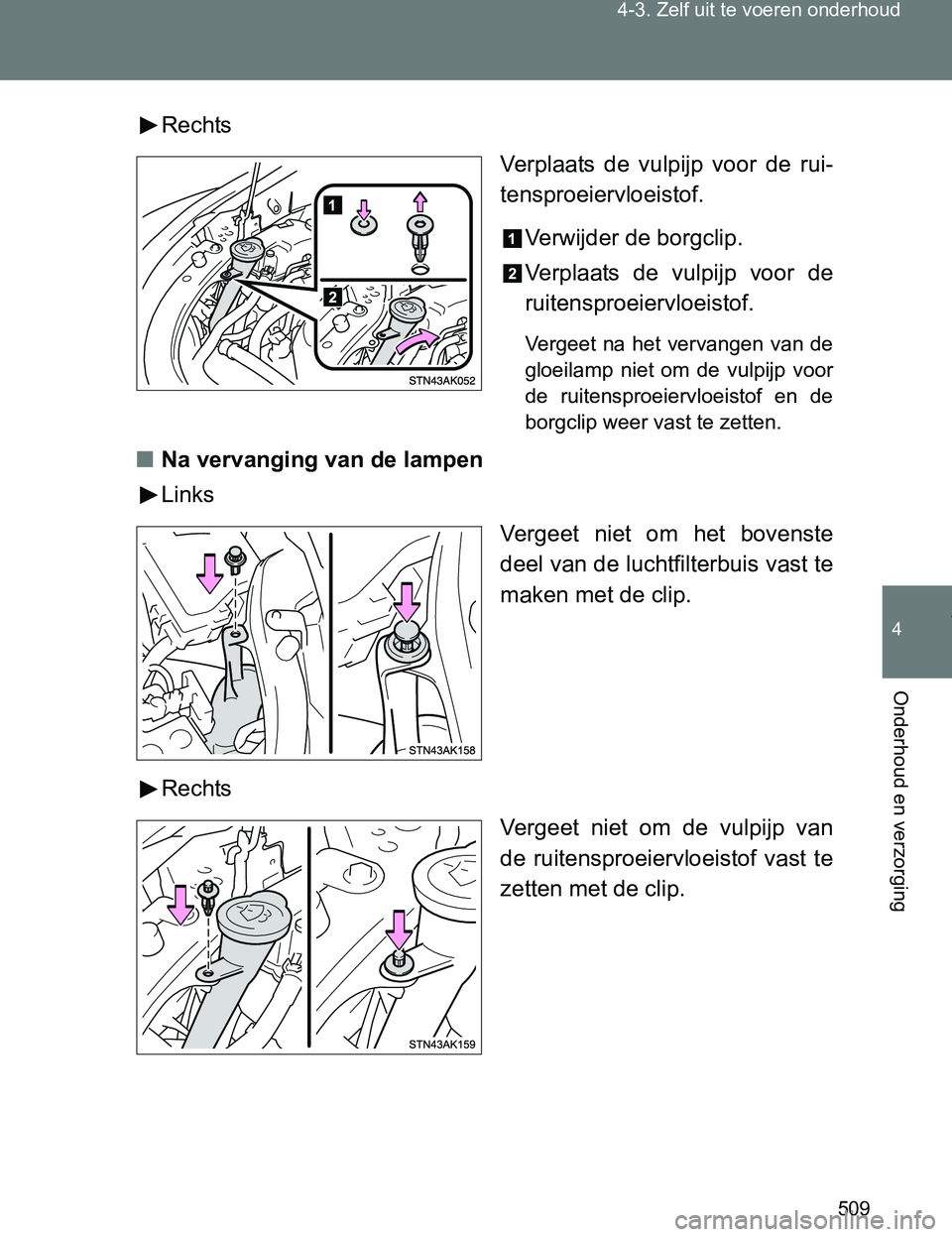

VERSO_EE_OM64517ERechts
Verplaats de vulpijp voor de rui-
tensproeiervloeistof.
Verwijder de borgclip.
Verplaats de vulpijp voor de
ruitensproeiervloeistof.
Vergeet na het vervangen van de
gloeilamp niet om de vulpijp voor
de ruitensproeiervloeistof en de
borgclip weer vast te zetten.
■Na vervanging van de lampen
Links
Vergeet niet om het bovenste
deel van de luchtfilterbuis vast te
maken met de clip.
Rechts
Vergeet niet om de vulpijp van
de ruitensproeiervloeistof vast te
zetten met de clip.
VERSO_OM_Europe_OM64517E.book Page 509 Wednesday, December 14, 2016 3:33 PM

510 4-3. Zelf uit te voeren onderhoud
VERSO_EE_OM64517E

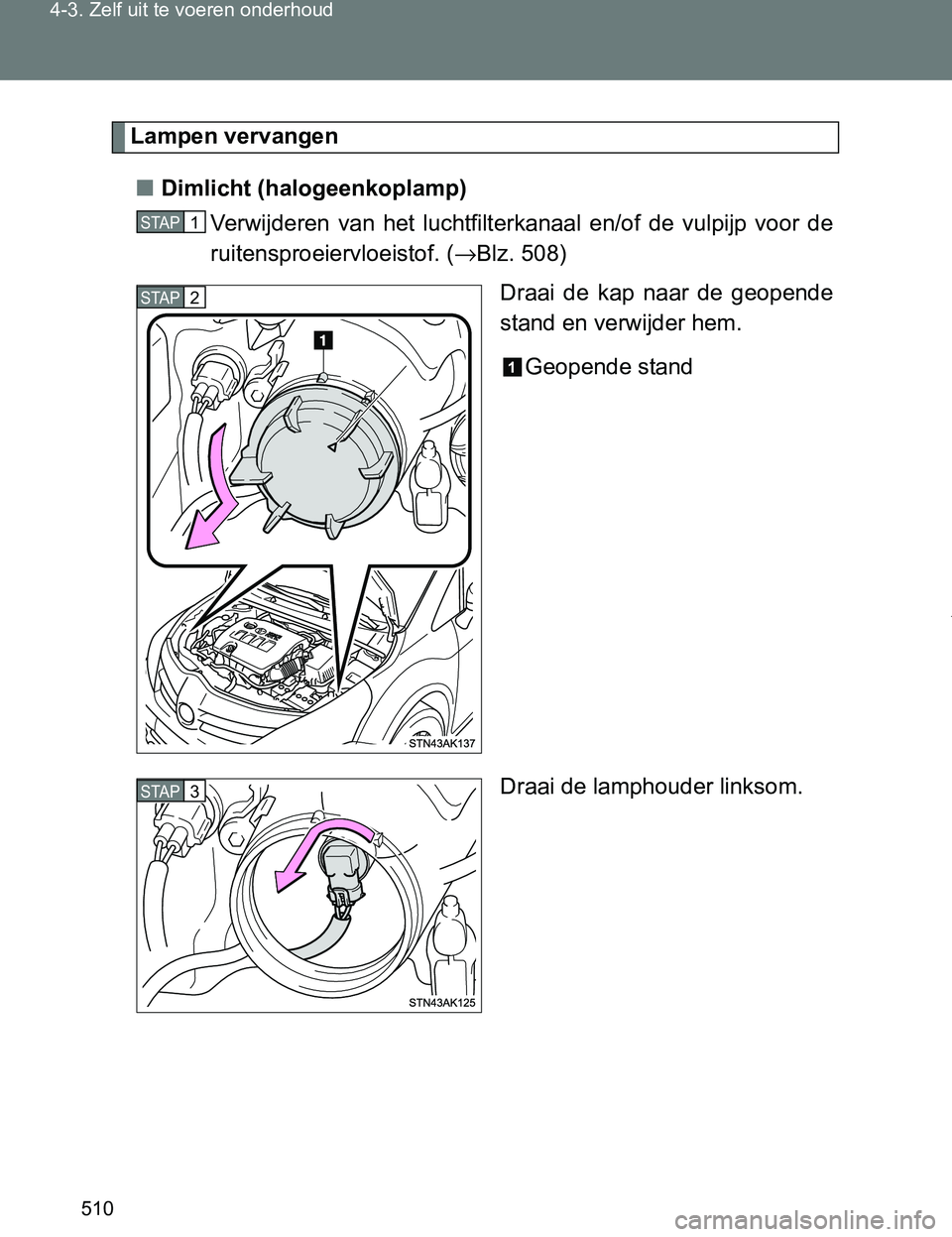

Lampen vervangen
■Dimlicht (halogeenkoplamp)
Verwijderen van het luchtfilterkanaal en/of de vulpijp voor de
ruitensproeiervloeistof. (→Blz. 508)
Draai de kap naar de geopende
stand en verwijder hem.
Geopende stand
Draai de lamphouder linksom.
STAP1
