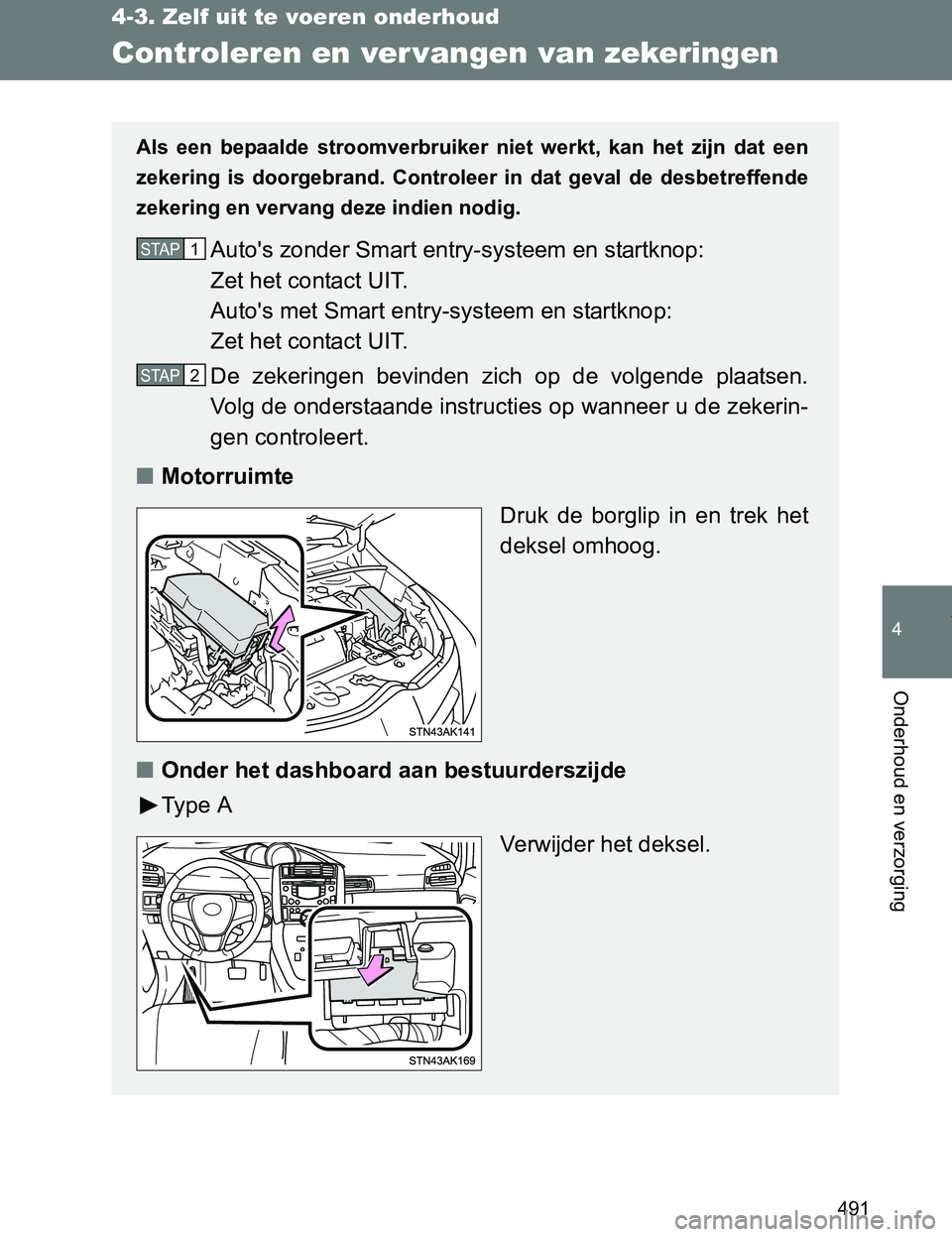

491
4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO_EE_OM64517E
Controleren en ver vangen van zekeringen
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat een
zekering is doorgebrand. Controleer in dat geval de desbetreffende
zekering en vervang deze indien nodig.
Auto's zonder Smart entry-systeem en startknop:
Zet het contact UIT.
Auto's met Smart entry-systeem en startknop:
Zet het contact UIT.
De zekeringen bevinden zich op de volgende plaatsen.
Volg de onderstaande instructies op wanneer u de zekerin-
gen controleert.
■Motorruimte
Druk de borglip in en trek het
deksel omhoog.
■Onder het dashboard aan bestuurderszijde
Ty p e A
Verwijder het deksel.STAP1
STAP2
VERSO_OM_Europe_OM64517E.book Page 491 Wednesday, December 14, 2016 3:33 PM
Page 492 of 668

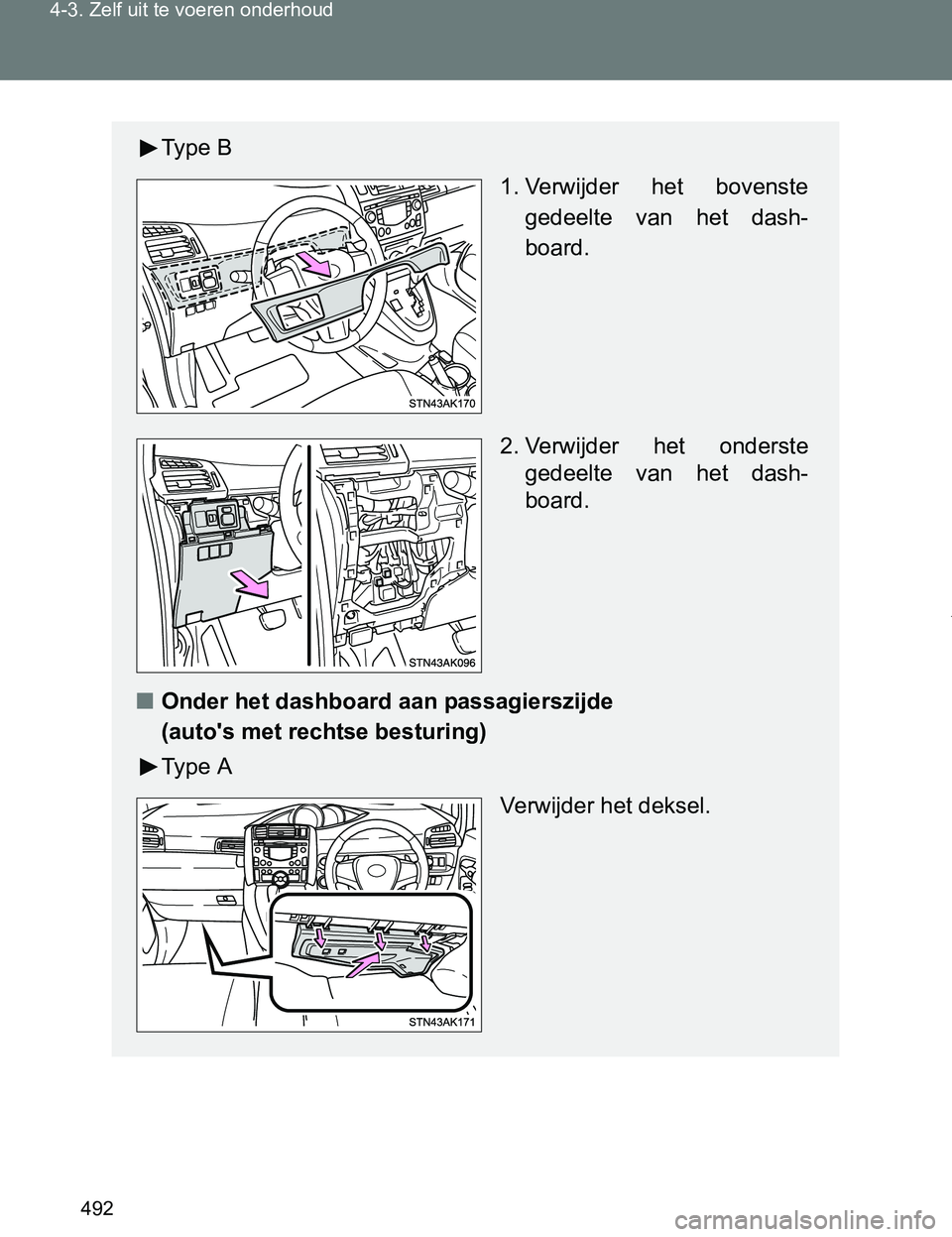

492 4-3. Zelf uit te voeren onderhoud
VERSO_EE_OM64517E
Ty p e B
1. Verwijder het bovenste
gedeelte van het dash-
board.
2. Verwijder het onderste
gedeelte van het dash-
board.
■Onder het dashboard aan passagierszijde
(auto's met rechtse besturing)
Ty p e A
Verwijder het deksel.
VERSO_OM_Europe_OM64517E.book Page 492 Wednesday, December 14, 2016 3:33 PM
Page 493 of 668

493 4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO_EE_OM64517E

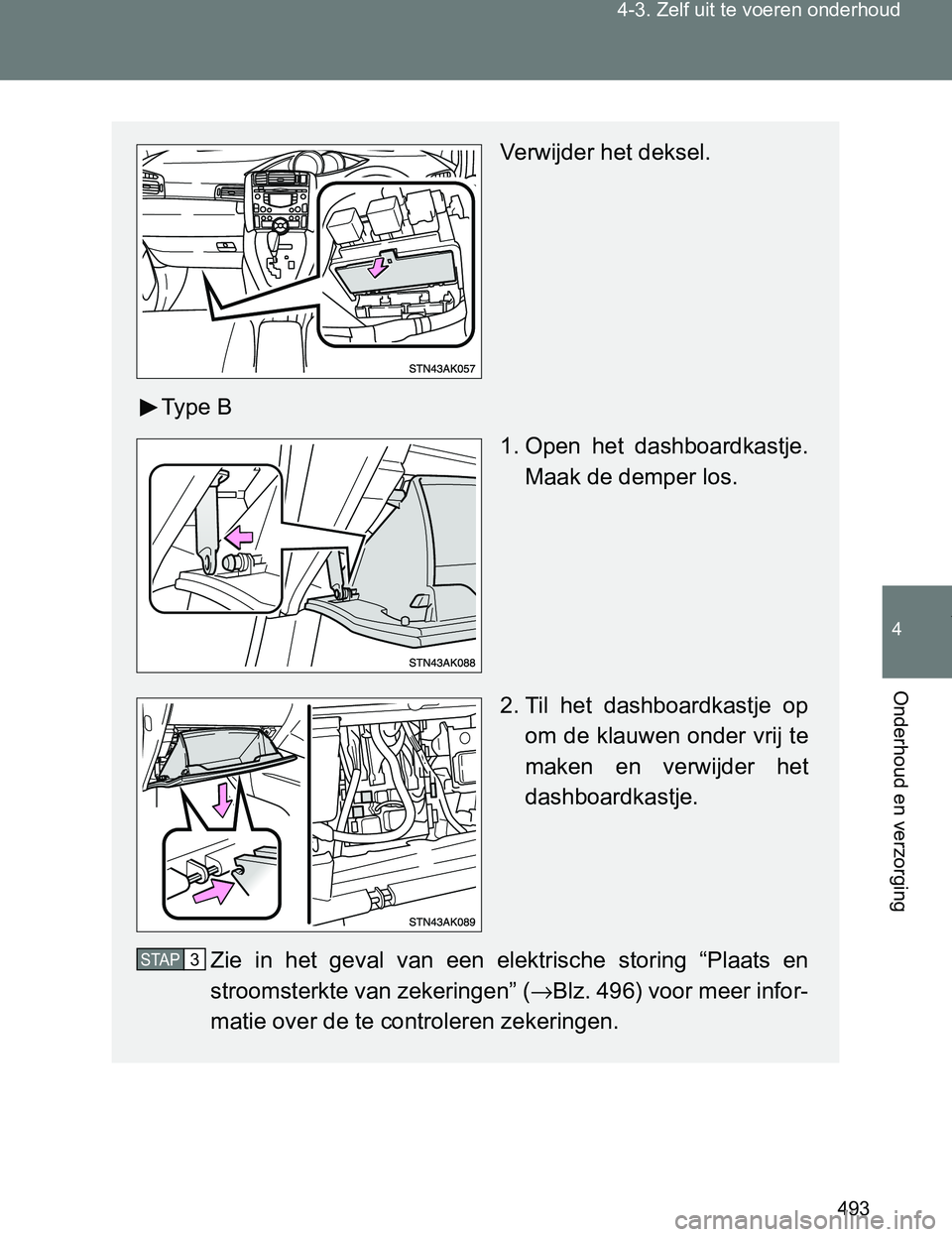

Verwijder het deksel.
Ty p e B
1. Open het dashboardkastje.
Maak de demper los.
2. Til het dashboardkastje op
om de klauwen onder vrij te
maken en verwijder het
dashboardkastje.
Zie in het geval van een elektrische storing “Plaats en
stroomsterkte van zekeringen” (→Blz. 496) voor meer infor-
matie over de te controleren zekeringen.
STAP3
VERSO_OM_Europe_OM64517E.book Page 493 Wednesday, December 14, 2016 3:33 PM
Page 494 of 668

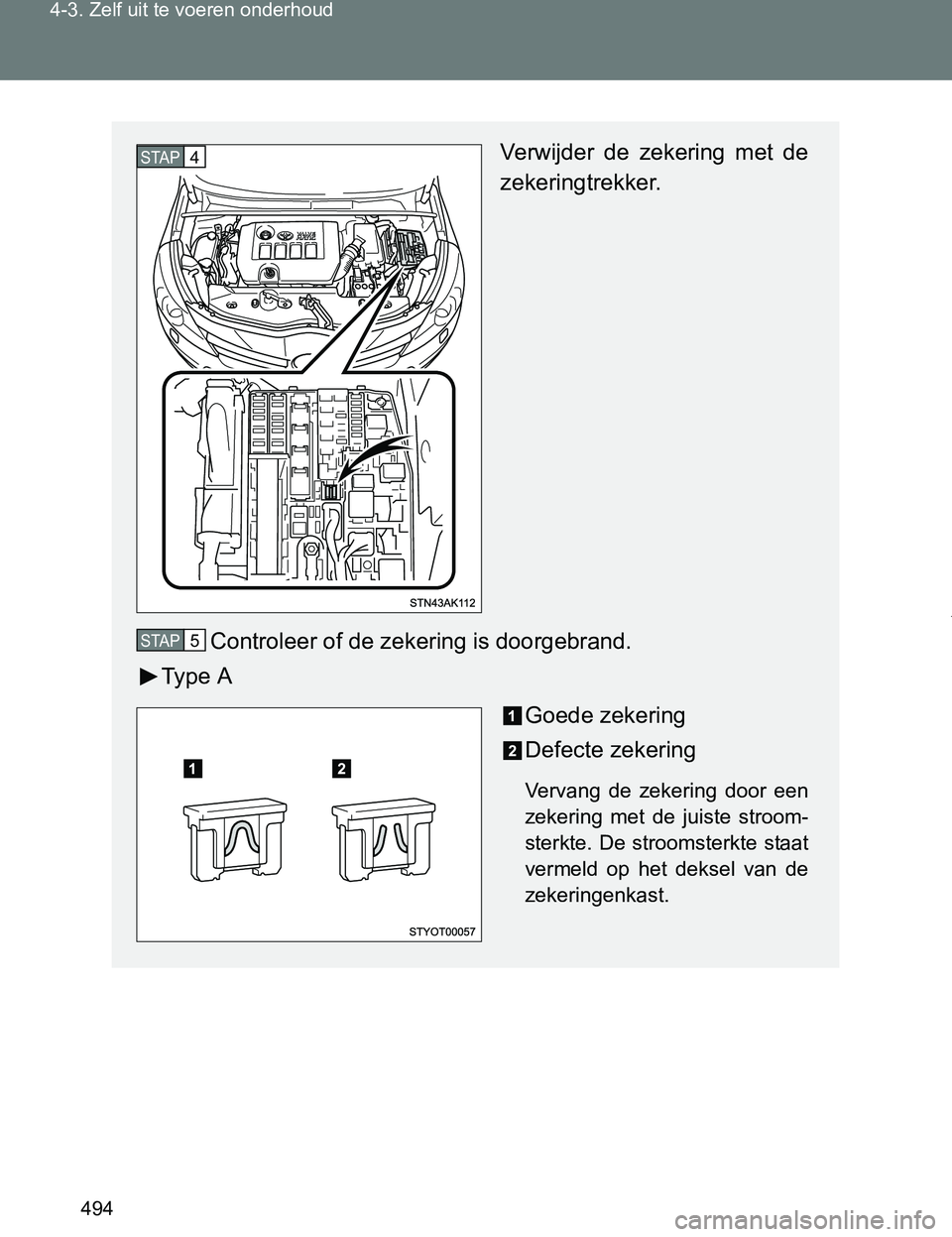

494 4-3. Zelf uit te voeren onderhoud
VERSO_EE_OM64517E
Verwijder de zekering met de
zekeringtrekker.
Controleer of de zekering is doorgebrand.
Ty p e A
Goede zekering
Defecte zekering
Vervang de zekering door een
zekering met de juiste stroom-
sterkte. De stroomsterkte staat
vermeld op het deksel van de
zekeringenkast.
STAP4
STAP5
VERSO_OM_Europe_OM64517E.book Page 494 Wednesday, December 14, 2016 3:33 PM
Page 495 of 668

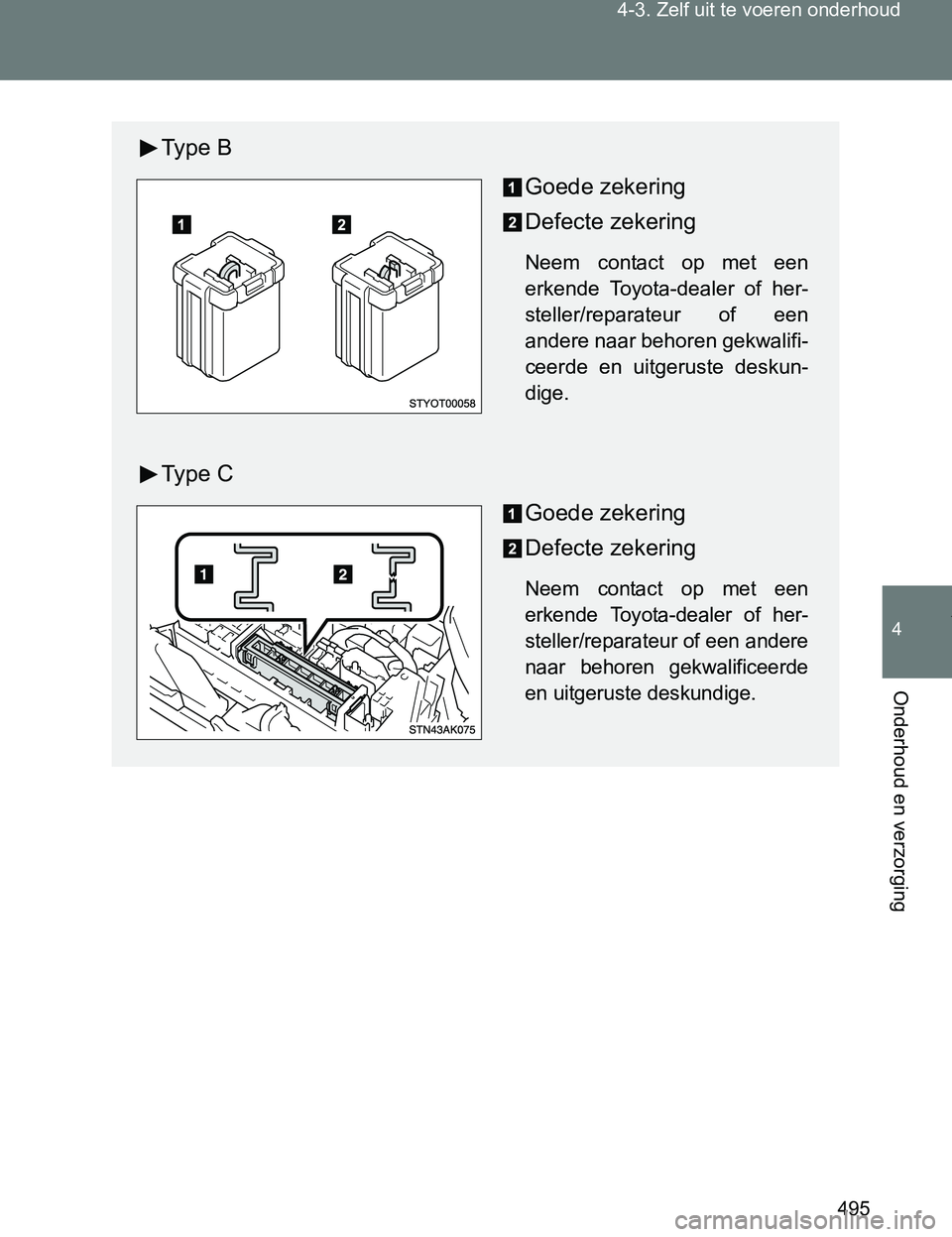

495 4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO_EE_OM64517E
Ty p e B
Goede zekering
Defecte zekering
Neem contact op met een
erkende Toyota-dealer of her-
steller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige.
Ty p e C
Goede zekering
Defecte zekering
Neem contact op met een
erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde
en uitgeruste deskundige.
VERSO_OM_Europe_OM64517E.book Page 495 Wednesday, December 14, 2016 3:33 PM
Page 496 of 668

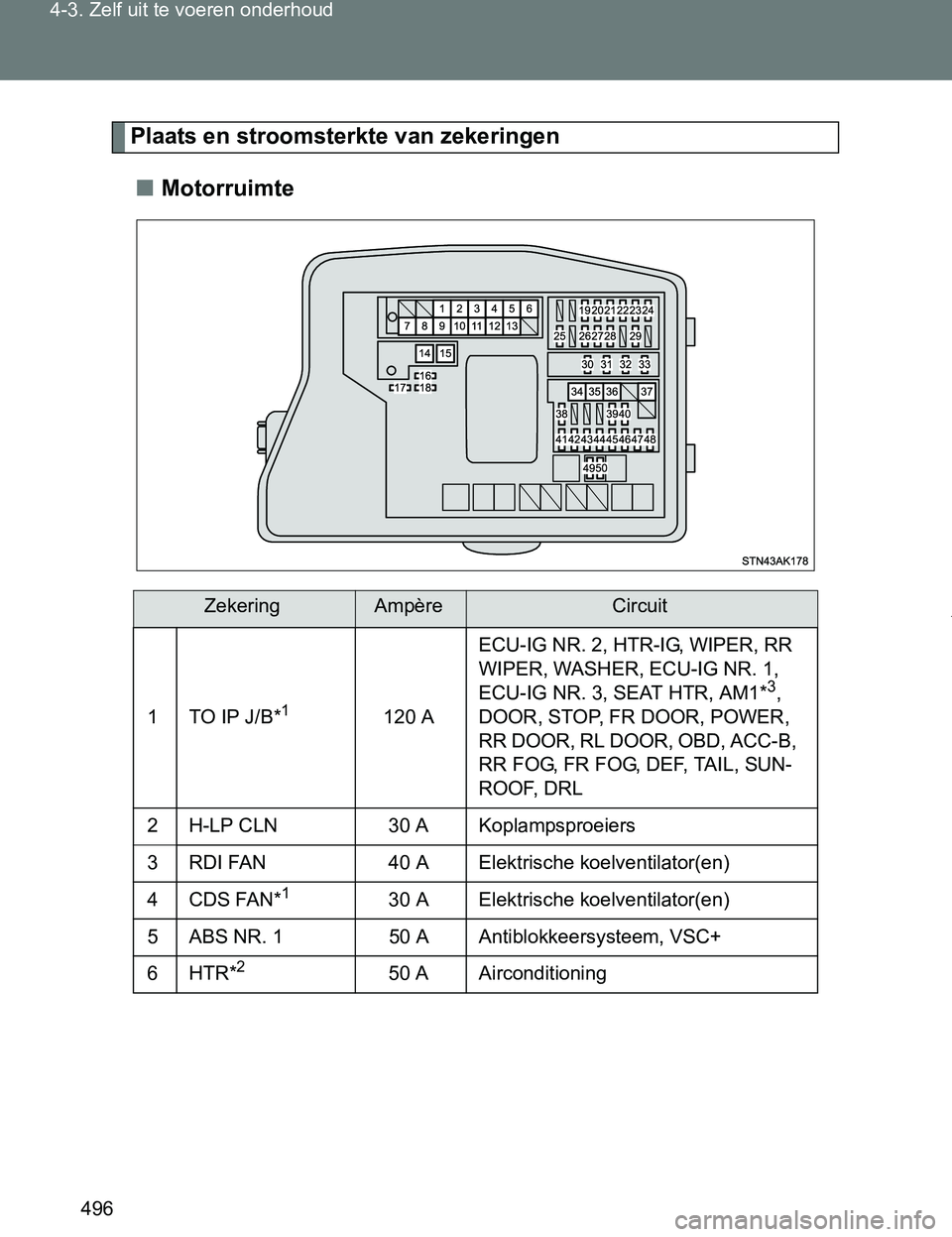

496 4-3. Zelf uit te voeren onderhoud
VERSO_EE_OM64517E
Plaats en stroomsterkte van zekeringen
■Motorruimte
ZekeringAmpèreCircuit
1TO IP J/B*1120 AECU-IG NR. 2, HTR-IG, WIPER, RR
WIPER, WASHER, ECU-IG NR. 1,
ECU-IG NR. 3, SEAT HTR, AM1*
3,
DOOR, STOP, FR DOOR, POWER,
RR DOOR, RL DOOR, OBD, ACC-B,
RR FOG, FR FOG, DEF, TAIL, SUN-
ROOF, DRL
2H-LP CLN30 A Koplampsproeiers
3RDI FAN40 A Elektrische koelventilator(en)
4CDS FAN*130 A Elektrische koelventilator(en)
5 ABS NR. 1 50 A Antiblokkeersysteem, VSC+
6HTR*
250 A Airconditioning
VERSO_OM_Europe_OM64517E.book Page 496 Wednesday, December 14, 2016 3:33 PM
Page 497 of 668

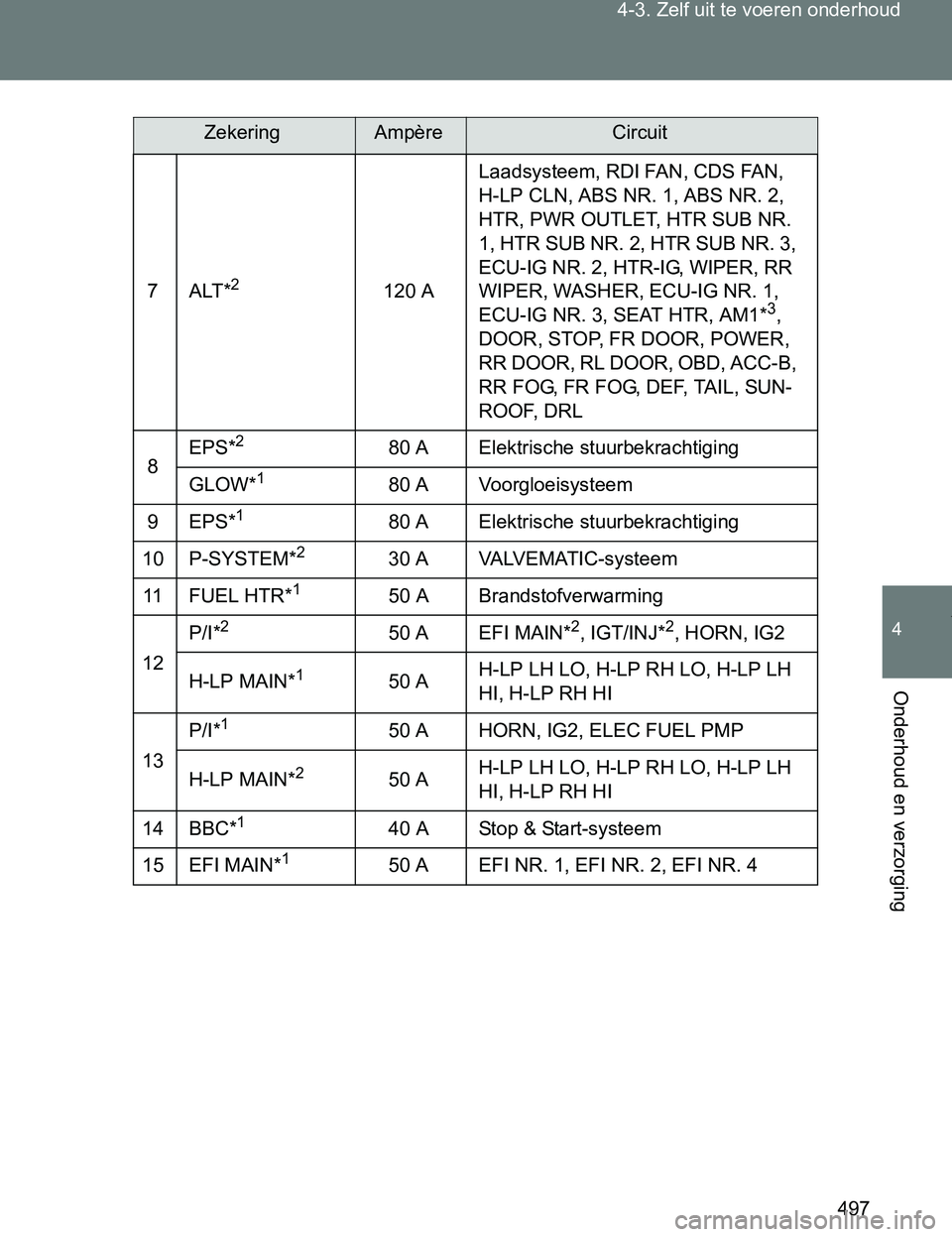

497 4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO_EE_OM64517E
7ALT*2120 ALaadsysteem, RDI FAN, CDS FAN,
H-LP CLN, ABS NR. 1, ABS NR. 2,
HTR, PWR OUTLET, HTR SUB NR.
1, HTR SUB NR. 2, HTR SUB NR. 3,
ECU-IG NR. 2, HTR-IG, WIPER, RR
WIPER, WASHER, ECU-IG NR. 1,
ECU-IG NR. 3, SEAT HTR, AM1*3,
DOOR, STOP, FR DOOR, POWER,
RR DOOR, RL DOOR, OBD, ACC-B,
RR FOG, FR FOG, DEF, TAIL, SUN-
ROOF, DRL
8EPS*
280 A Elektrische stuurbekrachtiging
GLOW*
180 A Voorgloeisysteem
9 EPS*
180 A Elektrische stuurbekrachtiging
10 P-SYSTEM*
230 A VALVEMATIC-systeem
11 F U E L H T R *
150 A Brandstofverwarming
12P/I*
250 A EFI MAIN*2, IGT/INJ*2, HORN, IG2
H-LP MAIN*
150 AH-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13P/I*
150 A HORN, IG2, ELEC FUEL PMP
H-LP MAIN*
250 AH-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
14 BBC*
140 A Stop & Start-systeem
15 EFI MAIN*
150 A EFI NR. 1, EFI NR. 2, EFI NR. 4
ZekeringAmpèreCircuit
VERSO_OM_Europe_OM64517E.book Page 497 Wednesday, December 14, 2016 3:33 PM
Page 498 of 668

498 4-3. Zelf uit te voeren onderhoud
VERSO_EE_OM64517E
16 SPARE 10 A Reservezekering
17 SPARE 30 A Reservezekering
18 SPARE 20 A Reservezekering
19EFI MAIN
NR. 2*
17,5 A(Sequentieel) multipoint brandstofin-
spuitsysteem
20 ECU-B2 10 ASmart entry-systeem met startknop,
airconditioning, elektrisch bedienbare
ruiten, gateway-ECU
21 D.C.C.KORT-
SLUITINGNiet gebruikt
22 ECU-B 10 AMeters en tellers, extra accu, stuur-
hoeksensor, supervergrendeling,
afstandsbediening, Smart entry-sys-
teem met startknop
23 RAD NR. 1*
220 A Audiosysteem
24 DOME 10 ABagageruimteverlichting, make-
upverlichting, instapverlichting voor-
portieren, leeslampjes/interieurver-
lichting, voetenruimteverlichting
25 AM2 NR. 2 7,5 A Startsysteem
26 TURN-HAZ 10 ARichtingaanwijzers, alarmknipperlich-
ten
27 ETCS*
210 A Elektronische smoorklepregeling
28 AM2 30 A Startsysteem
29 STRG LOCK 20 A Stuurslot
30 IGT/INJ*
215 A(Sequentieel) multipoint brandstofin-
spuitsysteem
ZekeringAmpèreCircuit
VERSO_OM_Europe_OM64517E.book Page 498 Wednesday, December 14, 2016 3:33 PM
Page 499 of 668

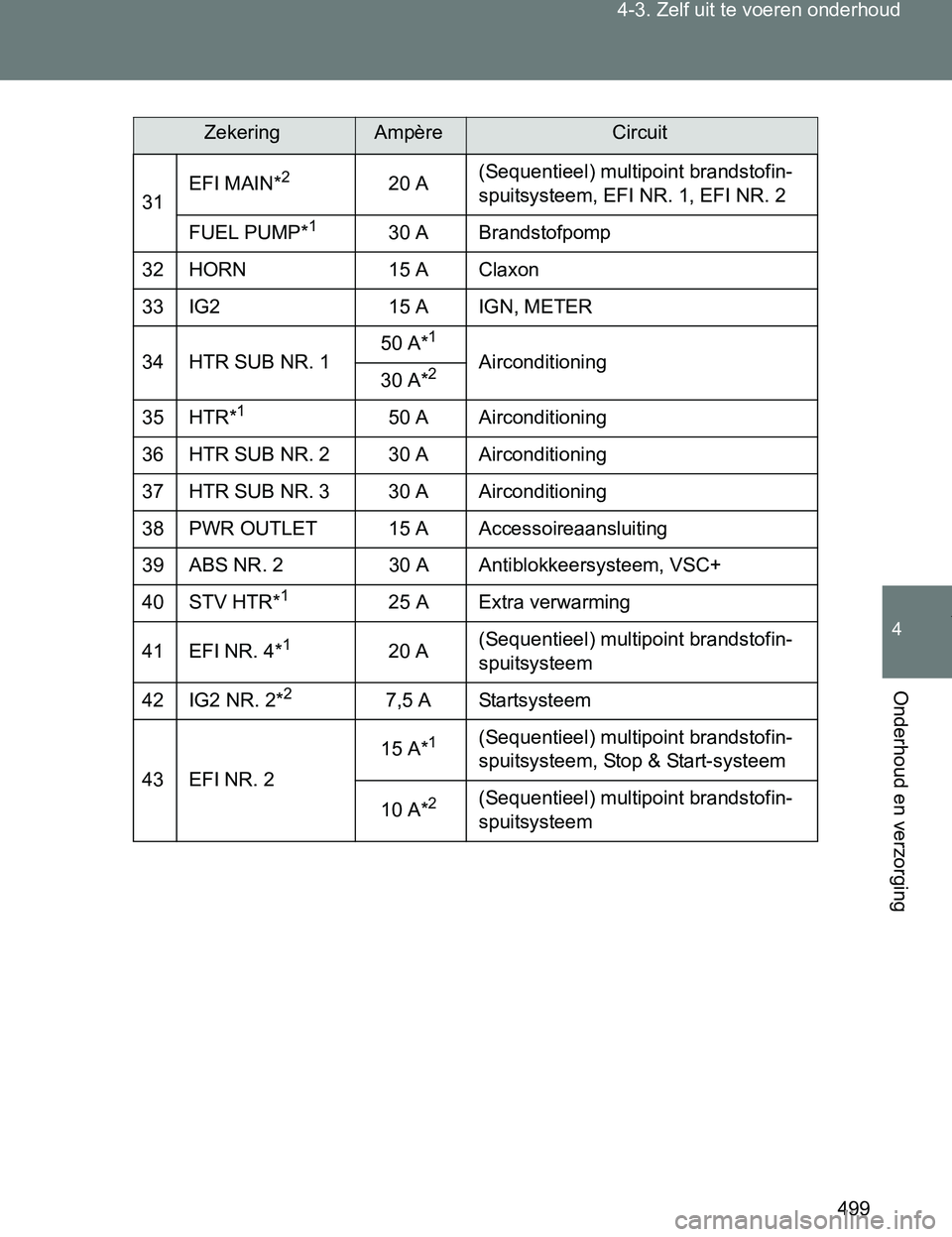

499 4-3. Zelf uit te voeren onderhoud
4
Onderhoud en verzorging
VERSO_EE_OM64517E
31EFI MAIN*
220 A(Sequentieel) multipoint brandstofin-
spuitsysteem, EFI NR. 1, EFI NR. 2
FUEL PUMP*
130 A Brandstofpomp
32 HORN 15 A Claxon
33 IG2 15 A IGN, METER
34 HTR SUB NR. 150 A*
1
Airconditioning
30 A*2
35 HTR*150 A Airconditioning
36 HTR SUB NR. 2 30 A Airconditioning
37 HTR SUB NR. 3 30 A Airconditioning
38PWR OUTLET15 AAccessoireaansluiting
39 ABS NR. 2 30 A Antiblokkeersysteem, VSC+
40 STV HTR*
125 A Extra verwarming
41 EFI NR. 4*
120 A(Sequentieel) multipoint brandstofin-
spuitsysteem
42 IG2 NR. 2*
27,5 A Startsysteem
43 EFI NR. 215 A*
1(Sequentieel) multipoint brandstofin-
spuitsysteem, Stop & Start-systeem
10 A*
2(Sequentieel) multipoint brandstofin-
spuitsysteem
ZekeringAmpèreCircuit
VERSO_OM_Europe_OM64517E.book Page 499 Wednesday, December 14, 2016 3:33 PM
Page 500 of 668

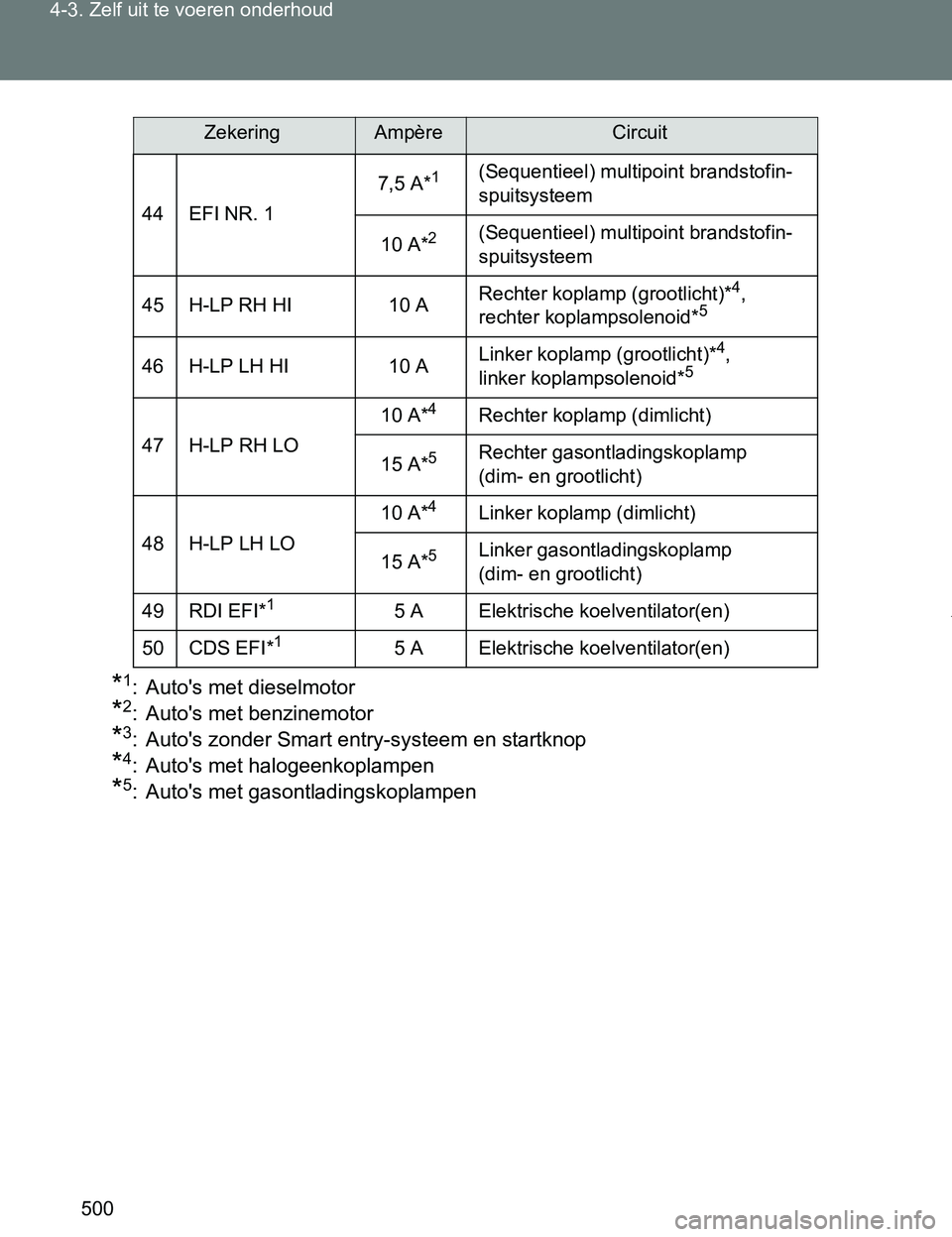

500 4-3. Zelf uit te voeren onderhoud
VERSO_EE_OM64517E
*1: Auto's met dieselmotor
*2: Auto's met benzinemotor
*3: Auto's zonder Smart entry-systeem en startknop
*4: Auto's met halogeenkoplampen
*5: Auto's met gasontladingskoplampen
44 EFI NR. 17,5 A*
1(Sequentieel) multipoint brandstofin-
spuitsysteem
10 A*2(Sequentieel) multipoint brandstofin-
spuitsysteem
45 H-LP RH HI 10 ARechter koplamp (grootlicht)*
4,
rechter koplampsolenoid*5
46 H-LP LH HI 10 ALinker koplamp (grootlicht)*4,
linker koplampsolenoid*5
47 H-LP RH LO10 A*
4Rechter koplamp (dimlicht)
15 A*
5Rechter gasontladingskoplamp
(dim- en grootlicht)
48 H-LP LH LO10 A*
4Linker koplamp (dimlicht)
15 A*
5Linker gasontladingskoplamp
(dim- en grootlicht)
49 RDI EFI*
15 A Elektrische koelventilator(en)
50 CDS EFI*
15 A Elektrische koelventilator(en)
ZekeringAmpèreCircuit
VERSO_OM_Europe_OM64517E.book Page 500 Wednesday, December 14, 2016 3:33 PM
