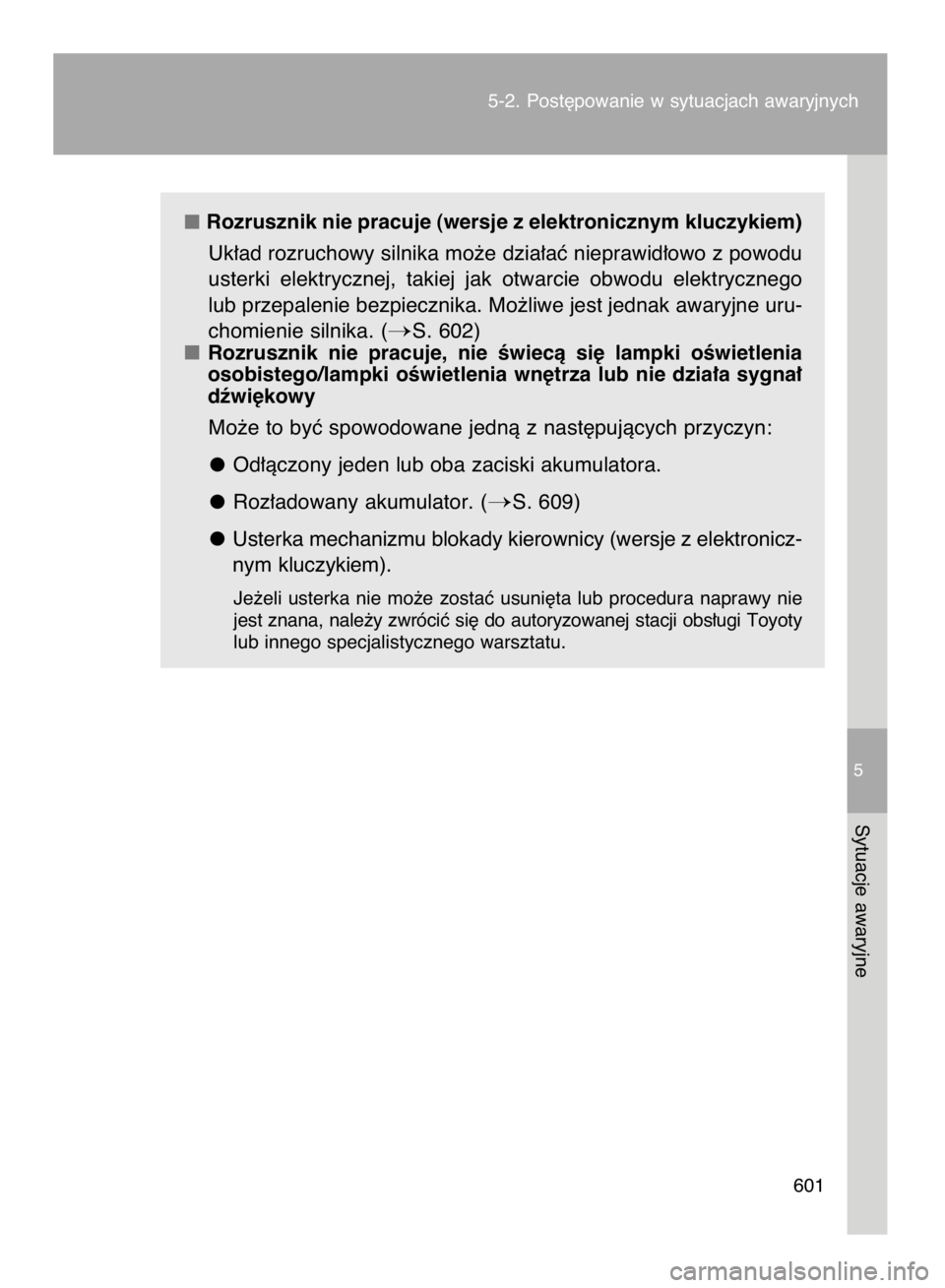

Rozrusznik nie pracuje (wersje z elektronicznym kluczykiem)
Uk∏ad rozruchowy silnika mo˝e dzia∏aç nieprawid∏owo z powodu
usterki elektrycznej, takiej jak otwarcie obwodu elektrycznego
lub przepalenie bezpiecznika. Mo˝liwe jest jednak awaryjne uru-
chomienie silnika. (
S. 602)
Rozrusznik nie pracuje, nie Êwiecà si´ lampki oÊwietlenia
osobistego/lampki oÊwietlenia wn´trza lub nie dzia∏a sygna∏
dêwi´kowy
Mo˝e to byç spowodowane jednà z nast´pujàcych przyczyn:
Od∏àczony jeden lub oba zaciski akumulatora.
Roz∏adowany akumulator. (
S. 609)
Usterka mechanizmu blokady kierownicy (wersje z elektronicz-
nym kluczykiem).
Je˝eli usterka nie mo˝e zostaç usuni´ta lub procedura naprawy nie
jest znana, nale˝y zwróciç si´ do autoryzowanej stacji obs∏ugi Toyoty
lub innego specjalistycznego warsztatu.
5-2. Post´powanie w sytuacjach awaryjnych
601
5
Sytuacje awaryjne
11 IO VERSO OM64517E 4/6/17 11:40 AM Page 601 (Black plate)

Je˝eli silnik si´ nie uruchamia, a przycisk rozruchu „ENGINE START
STOP” funkcjonuje prawid∏owo, nale˝y podjàç nast´pujàce kroki
w celu jego awaryjnego uruchomienia:
óWersje z przek∏adnià bezstopniowà
Uruchomiç hamulec postojowy.
Przestawiç dêwigni´ skrzyni biegów w po∏o˝enie P.
Przyciskiem rozruchu „ENGINE START STOP” wybraç stan
ACCESSORY.
Przytrzymaç wciÊni´ty przez oko∏o 15 sekund przycisk rozruchu
„ENGINE START STOP”, jednoczeÊnie naciskajàc na peda∏
hamulca zasadniczego.
óWersje z mechanicznà skrzynià biegów
Uruchomiç hamulec postojowy.
Przestawiç dêwigni´ skrzyni biegów w po∏o˝enie neutralne N.
Przyciskiem rozruchu „ENGINE START STOP” wybraç stan
ACCESSORY.
Przytrzymaç wciÊni´ty przez oko∏o 15 sekund przycisk rozruchu
„ENGINE START STOP”, jednoczeÊnie naciskajàc na peda∏
hamulca zasadniczego i sprz´g∏a.
Je˝eli mimo powy˝szego toku post´powania silnik nie daje si´ uru-
chomiç, mo˝e to Êwiadczyç o uszkodzeniu uk∏adu. Nale˝y zwróciç si´
do autoryzowanej stacji obs∏ugi Toyoty lub innego specjalistycznego
warsztatu w celu sprawdzenia samochodu.
5-2. Post´powanie w sytuacjach awaryjnych
602
Funkcja awaryjnego uruchamiania silnika (wersje z elektronicznym
kluczykiem)
11 IO VERSO OM64517E 4/6/17 11:40 AM Page 602 (Black plate)

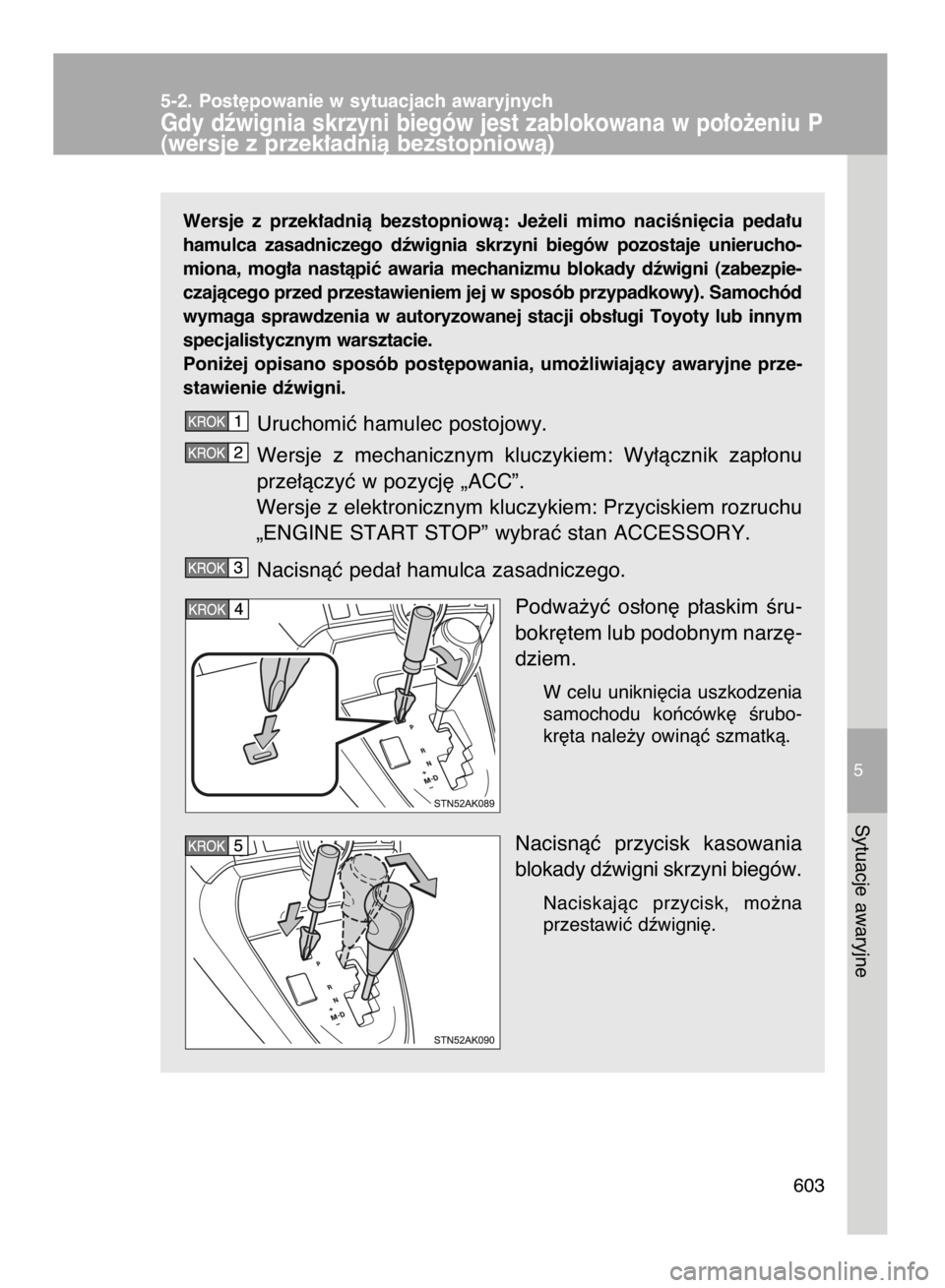

Wersje z przek∏adnià bezstopniowà: Je˝eli mimo naciÊni´cia peda∏u
hamulca zasadniczego dêwignia skrzyni biegów pozostaje unierucho-
miona, mog∏a nastàpiç awaria mechanizmu blokady dêwigni (zabezpie-
czajàcego przed przestawieniem jej w sposób przypadkowy). Samochód
wymaga sprawdzenia w autoryzowanej stacji obs∏ugi Toyoty lub innym
specjalistycznym warsztacie.
Poni˝ej opisano sposób post´powania, umo˝liwiajàcy awaryjne prze-
stawienie dêwigni.
Uruchomiç hamulec postojowy.
Wersje z mechanicznym kluczykiem: Wy∏àcznik zap∏onu
prze∏àczyç w pozycj´ „ACC”.
Wersje z elektronicznym kluczykiem: Przyciskiem rozruchu
„ENGINE START STOP” wybraç stan ACCESSORY.
Nacisnàç peda∏ hamulca zasadniczego.
Podwa˝yç os∏on´ p∏askim Êru-
bokr´tem lub podobnym narz´-
dziem.
W celu unikni´cia uszkodzenia
samochodu koƒcówk´ Êrubo-
kr´ta nale˝y owinàç szmatkà.
Nacisnàç przycisk kasowania
blokady dêwigni skrzyni biegów.
Naciskajàc przycisk, mo˝na
przestawiç dêwigni´.
5-2. Post´powanie w sytuacjach awaryjnych
Gdy dêwignia skrzyni biegów jest zablokowana w po∏o˝eniu P(wersje z przek∏adnià bezstopniowà)
603
5
Sytuacje awaryjne
11 IO VERSO OM64517E 4/6/17 11:40 AM Page 603 (Black plate)

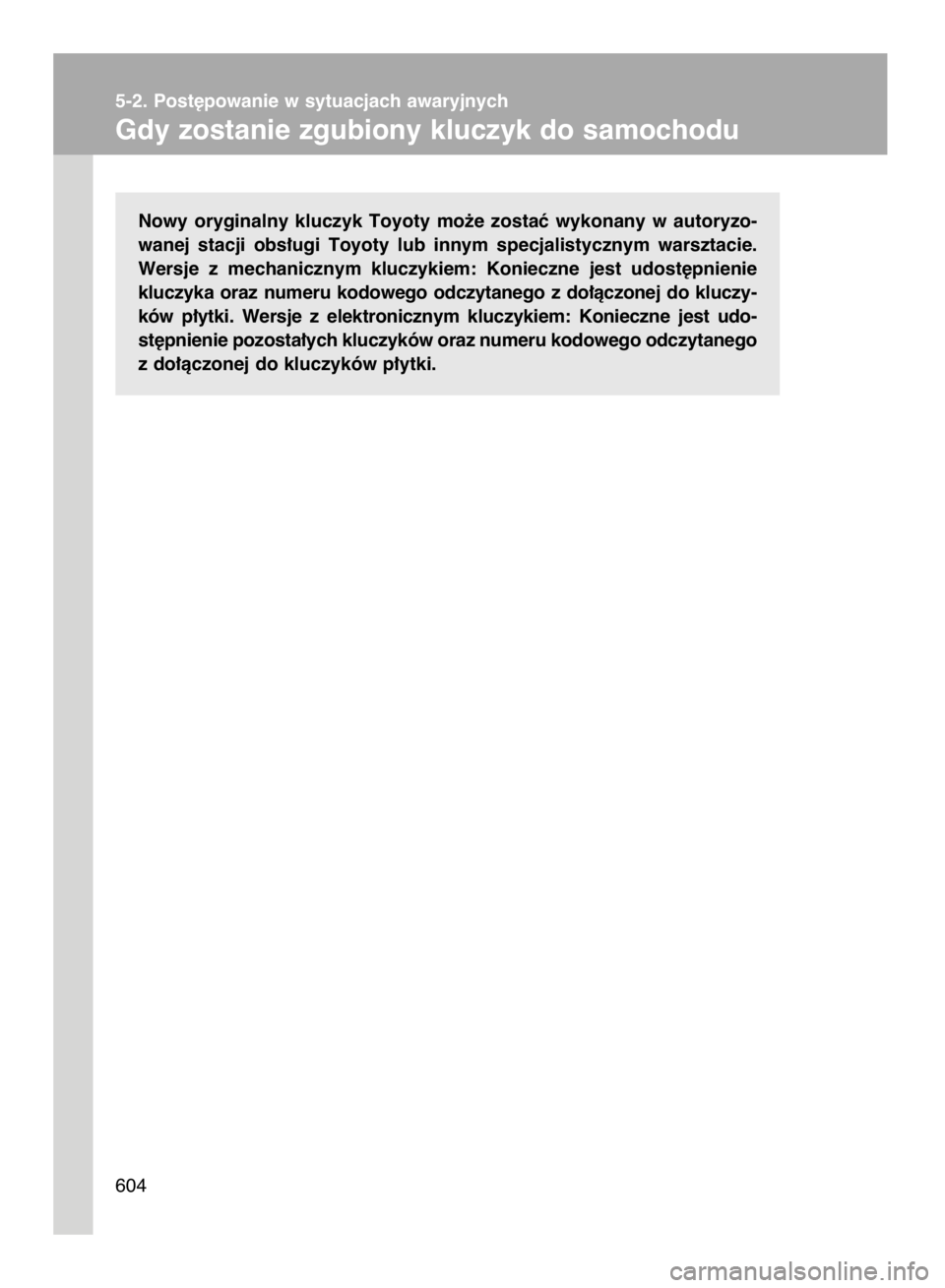

Nowy oryginalny kluczyk Toyoty mo˝e zostaç wykonany w autoryzo-
wanej stacji obs∏ugi Toyoty lub innym specjalistycznym warsztacie.
Wersje z mechanicznym kluczykiem: Konieczne jest udost´pnienie
kluczyka oraz numeru kodowego odczytanego z do∏àczonej do kluczy-
ków p∏ytki. Wersje z elektronicznym kluczykiem: Konieczne jest udo-
st´pnienie pozosta∏ych kluczyków oraz numeru kodowego odczytanego
z do∏àczonej do kluczyków p∏ytki.
604 5-2. Post´powanie w sytuacjach awaryjnych
Gdy zostanie zgubiony kluczyk do samochodu
11 IO VERSO OM64517E 4/6/17 11:40 AM Page 604 (Black plate)

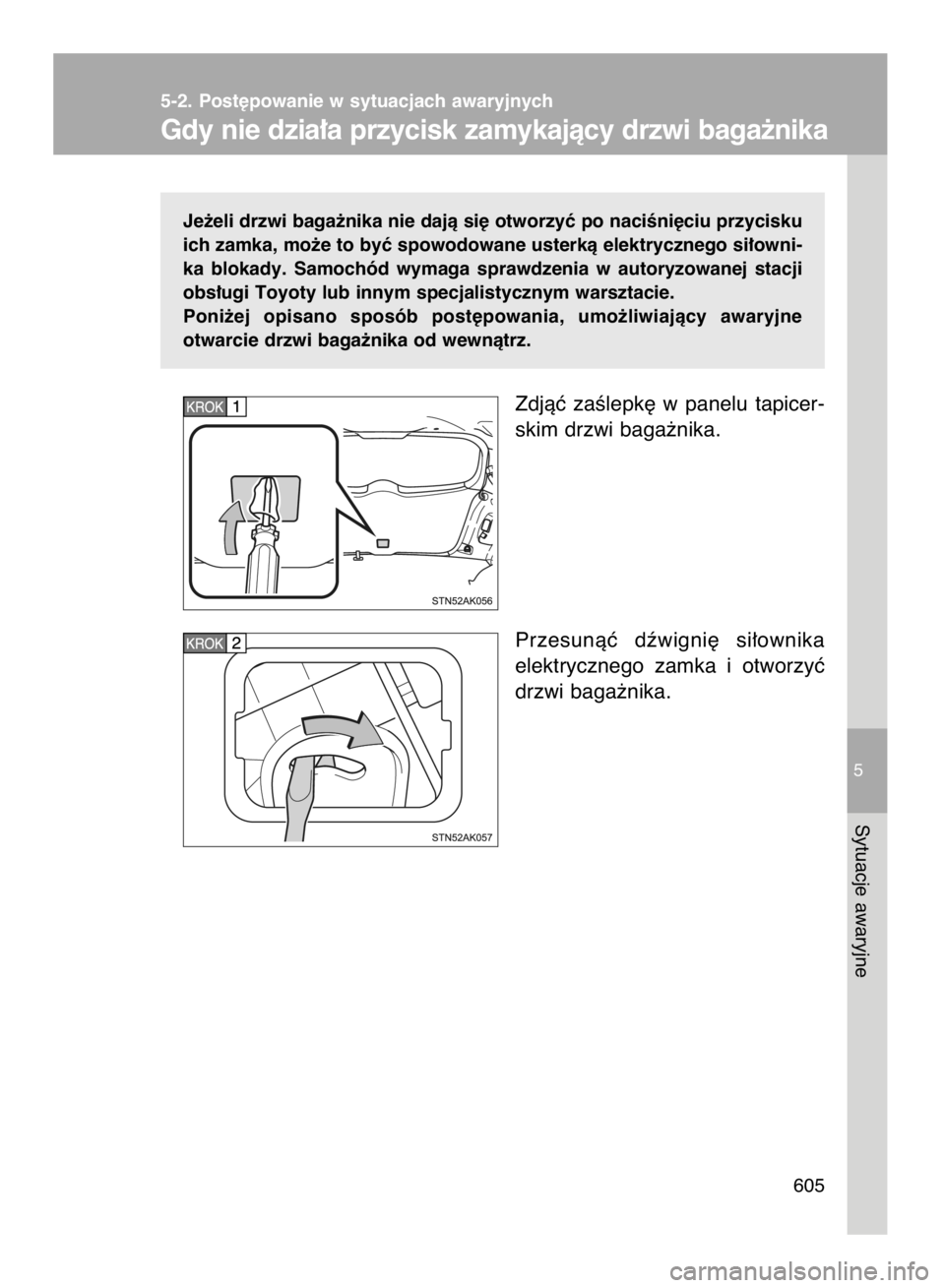

Je˝eli drzwi baga˝nika nie dajà si´ otworzyç po naciÊni´ciu przycisku
ich zamka, mo˝e to byç spowodowane usterkà elektrycznego si∏owni-
ka blokady. Samochód wymaga sprawdzenia w autoryzowanej stacji
obs∏ugi Toyoty lub innym specjalistycznym warsztacie.
Poni˝ej opisano sposób post´powania, umo˝liwiajàcy awaryjne
otwarcie drzwi baga˝nika od wewnàtrz.
Zdjàç zaÊlepk´ w panelu tapicer-
skim drzwi baga˝nika.
Przesunàç dêwigni´ si∏ownika
elektrycznego zamka i otworzyç
drzwi baga˝nika.
5-2. Post´powanie w sytuacjach awaryjnych
Gdy nie dzia∏a przycisk zamykajàcy drzwi baga˝nika
605
5
Sytuacje awaryjne
11 IO VERSO OM64517E 4/6/17 11:40 AM Page 605 (Black plate)

Je˝eli brak jest komunikacji pomi´dzy kluczykiem a samochodem
(
S. 63) lub kluczyk nie mo˝e zostaç u˝yty z powodu roz∏adowanej
baterii, system elektronicznego kluczyka i bezprzewodowej komunika-
cji nie dzia∏a. W takim przypadku zamki drzwi mogà zostaç otworzone,
a silnik uruchomiony wed∏ug poni˝szej procedury.
Przy u˝yciu mechanicznego klu-
czyka (
S. 39) nale˝y wykonaç
poni˝sze czynnoÊci:
Zablokowanie wszystkich drzwi
Odblokowanie wszystkich drzwi
Wersje z autoalarmem: Spowodu-
je wzbudzenie sygnalizacji alarmo-
wej, je˝eli autoalarm by∏ w∏àczony.
(
S. 137)
2
1
606 5-2. Post´powanie w sytuacjach awaryjnych
Gdy elektroniczny kluczyk nie dzia∏a prawid∏owo (wersje z elektronicznym kluczykiem)
Zablokowanie i odblokowanie drzwi oraz sterowanie pozosta∏ymi
funkcjami zwiàzanymi z kluczykiem
11 IO VERSO OM64517E 4/6/17 11:40 AM Page 606 (Black plate)

Wersje z przek∏adnià bezstopniowà: Przestawiç dêwigni´
skrzyni biegów w po∏o˝enie P i nacisnàç peda∏ hamulca za-
sadniczego.
Wersje zmechanicznà skrzynià biegów: Przestawiç dêwigni´
skrzyni biegów w po∏o˝enie neutralne N i nacisnàç peda∏
sprz´g∏a.
Przytrzymaç elektroniczny klu-
czyk blisko przycisku rozruchu
„ENGINE START STOP”, trzy-
majàc go stronà z przyciskami do
siebie.
Gdy w trakcie tej operacji zostanà
otwarte i zamkni´te którekolwiek
drzwi, rozlegnie si´ sygna∏ ostrze-
gawczy, sygnalizujàc, ˝e nie jest
mo˝liwa identyfikacja kluczyka.
Naciskajàc na peda∏ hamulca zasadniczego (wersje z prze-
k∏adnià bezstopniowà) lub sprz´g∏a (wersje z mechanicznà
skrzynia biegów), w ciàgu 10 sekund od wzbudzenia sygnali-
zacji akustycznej nacisnàç przycisk rozruchu „ENGINE
START STOP”.
Je˝eli przycisk rozruchu „ENGINE START STOP” nadal nie dzia∏a
w prawid∏owy sposób, nale˝y skontaktowaç si´ z autoryzowanà sta-
cjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
5-2. Post´powanie w sytuacjach awaryjnych
607
5
Sytuacje awaryjne
Uruchamianie silnika
11 IO VERSO OM64517E 4/6/17 11:40 AM Page 607 (Black plate)

Zatrzymywanie pracy silnika
Przestawiç dêwigni´ skrzyni biegów w po∏o˝enie P (wersje z przek∏adnià bez-
stopniowà) lub neutralne N (wersje z mechanicznà skrzynià biegów) i w zwy-
k∏y sposób wy∏àczyç silnik, naciskajàc przycisk rozruchu „ENGINE START
STOP”.
Wymiana baterii w kluczyku
Powy˝sza procedura stanowi jedynie doraêny sposób post´powania. Zaleca-
na jest jak najszybsza wymiana baterii w elektronicznym kluczyku. (
S. 487)
Autoalarm (w niektórych wersjach)
Zablokowanie drzwi przy u˝yciu mechanicznego kluczyka nie powoduje w∏à-
czenia autoalarmu.
Natomiast je˝eli autoalarm by∏ w∏àczony, odblokowanie drzwi przy u˝yciu me-
chanicznego kluczyka mo˝e spowodowaç wzbudzenie sygnalizacji alarmowej.
(
S. 137)
Prze∏àczanie stanów operacyjnych przyciskiem rozruchu „ENGINE
START STOP”
óWersje z przek∏adnià bezstopniowà
W ciàgu 10 sekund od wzbudzenia sygnalizacji akustycznej zwolniç peda∏
hamulca zasadniczego i nacisnàç przycisk rozruchu „ENGINE START
STOP”.
Silnik nie zostanie uruchomiony i ka˝de naciÊni´cie przycisku powoduje
zmian´ stanu operacyjnego. (
S. 204)
óWersje z mechanicznà skrzynià biegów
W ciàgu 10 sekund od wzbudzenia sygnalizacji akustycznej zwolniç peda∏
sprz´g∏a i nacisnàç przycisk rozruchu „ENGINE START STOP”
Silnik nie zostanie uruchomiony i ka˝de naciÊni´cie przycisku powoduje
zmian´ stanu operacyjnego. (
S. 204) 5-2. Post´powanie w sytuacjach awaryjnych
608
11 IO VERSO OM64517E 4/6/17 11:40 AM Page 608 (Black plate)

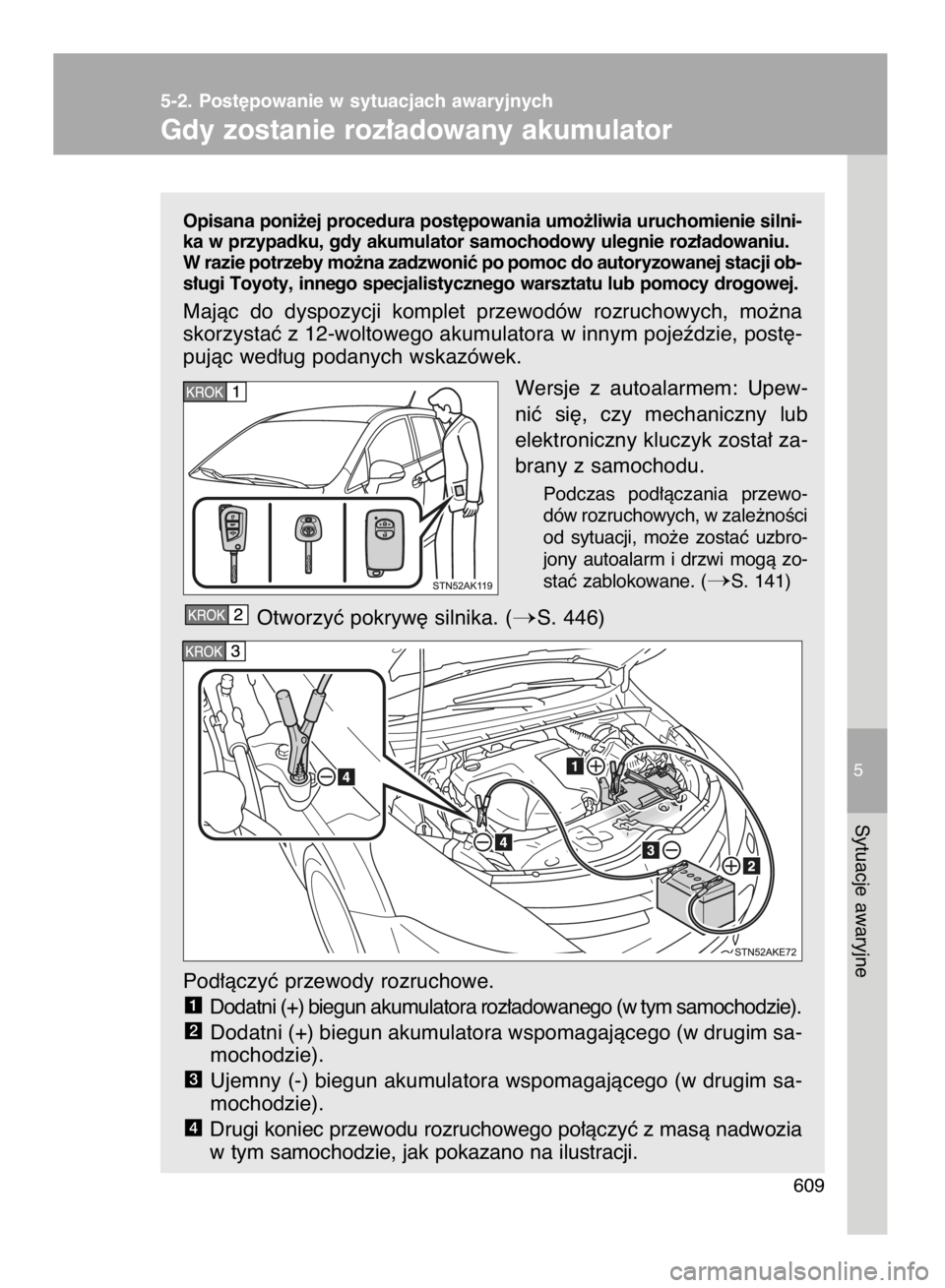

Opisana poni˝ej procedura post´powania umo˝liwia uruchomienie silni-
ka w przypadku, gdy akumulator samochodowy ulegnie roz∏adowaniu.
W razie potrzeby mo˝na zadzwoniç po pomoc do autoryzowanej stacji ob-
s∏ugi Toyoty, innego specjalistycznego warsztatu lub pomocy drogowej.
Majàc do dyspozycji komplet przewodów rozruchowych, mo˝na
skorzystaç z 12-woltowego akumulatora w innym pojeêdzie, post´-
pujàc wed∏ug podanych wskazówek.
Wersje z autoalarmem: Upew-
niç si´, czy mechaniczny lub
elektroniczny kluczyk zosta∏ za-
brany z samochodu.
Podczas pod∏àczania przewo-
dów rozruchowych, w zale˝noÊci
od sytuacji, mo˝e zostaç uzbro-
jony autoalarm i drzwi mogà zo-
staç zablokowane. (
S. 141)
Otworzyç pokryw´ silnika. (S. 446)
Pod∏àczyç przewody rozruchowe.
Dodatni (+) biegun akumulatora roz∏adowanego (w tym samochodzie).
Dodatni (+) biegun akumulatora wspomagajàcego (w drugim sa-
mochodzie).
Ujemny (-) biegun akumulatora wspomagajàcego (w drugim sa-
mochodzie).
Drugi koniec przewodu rozruchowego po∏àczyç z masà nadwozia
w tym samochodzie, jak pokazano na ilustracji.
4
3
2
1
5-2. Post´powanie w sytuacjach awaryjnych
Gdy zostanie roz∏adowany akumulator
609
5
Sytuacje awaryjne
11 IO VERSO OM64517E 4/6/17 11:40 AM Page 609 (Black plate)

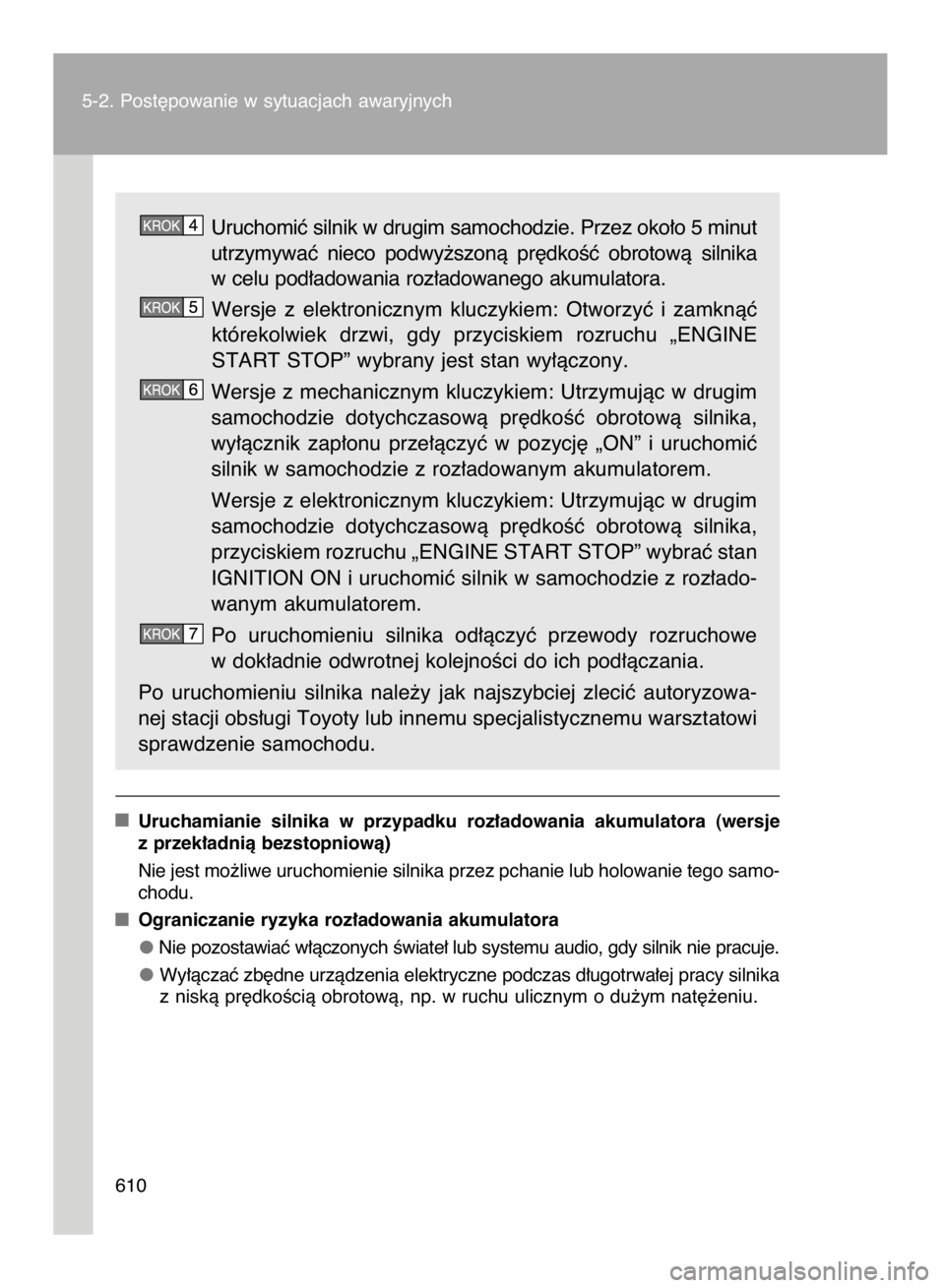

Uruchomiç silnik w drugim samochodzie. Przez oko∏o 5 minut
utrzymywaç nieco podwy˝szonà pr´dkoÊç obrotowà silnika
w celu pod∏adowania roz∏adowanego akumulatora.
Wersje z elektronicznym kluczykiem: Otworzyç i zamknàç
którekolwiek drzwi, gdy przyciskiem rozruchu „ENGINE
START STOP” wybrany jest stan wy∏àczony.
Wersje z mechanicznym kluczykiem: Utrzymujàc w drugim
samochodzie dotychczasowà pr´dkoÊç obrotowà silnika,
wy∏àcznik zap∏onu prze∏àczyç w pozycj´ „ON” i uruchomiç
silnik w samochodzie z roz∏adowanym akumulatorem.
Wersje z elektronicznym kluczykiem: Utrzymujàc w drugim
samochodzie dotychczasowà pr´dkoÊç obrotowà silnika,
przyciskiem rozruchu „ENGINE START STOP” wybraç stan
IGNITION ON i uruchomiç silnik w samochodzie z roz∏ado-
wanym akumulatorem.
Po uruchomieniu silnika od∏àczyç przewody rozruchowe
w dok∏adnie odwrotnej kolejnoÊci do ich pod∏àczania.
Po uruchomieniu silnika nale˝y jak najszybciej zleciç autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu specjalistycznemu warsztatowi
sprawdzenie samochodu.
Uruchamianie silnika w przypadku roz∏adowania akumulatora (wersje
z przek∏adnià bezstopniowà)
Nie jest mo˝liwe uruchomienie silnika przez pchanie lub holowanie tego samo-
chodu.
Ograniczanie ryzyka roz∏adowania akumulatora
Nie pozostawiaç w∏àczonych Êwiate∏ lub systemu audio, gdy silnik nie pracuje.
Wy∏àczaç zb´dne urzàdzenia elektryczne podczas d∏ugotrwa∏ej pracy silnika
z niskà pr´dkoÊcià obrotowà, np. w ruchu ulicznym o du˝ym nat´˝eniu.
