TOYOTA VERSO 2017 Kezelési útmutató (in Hungarian)

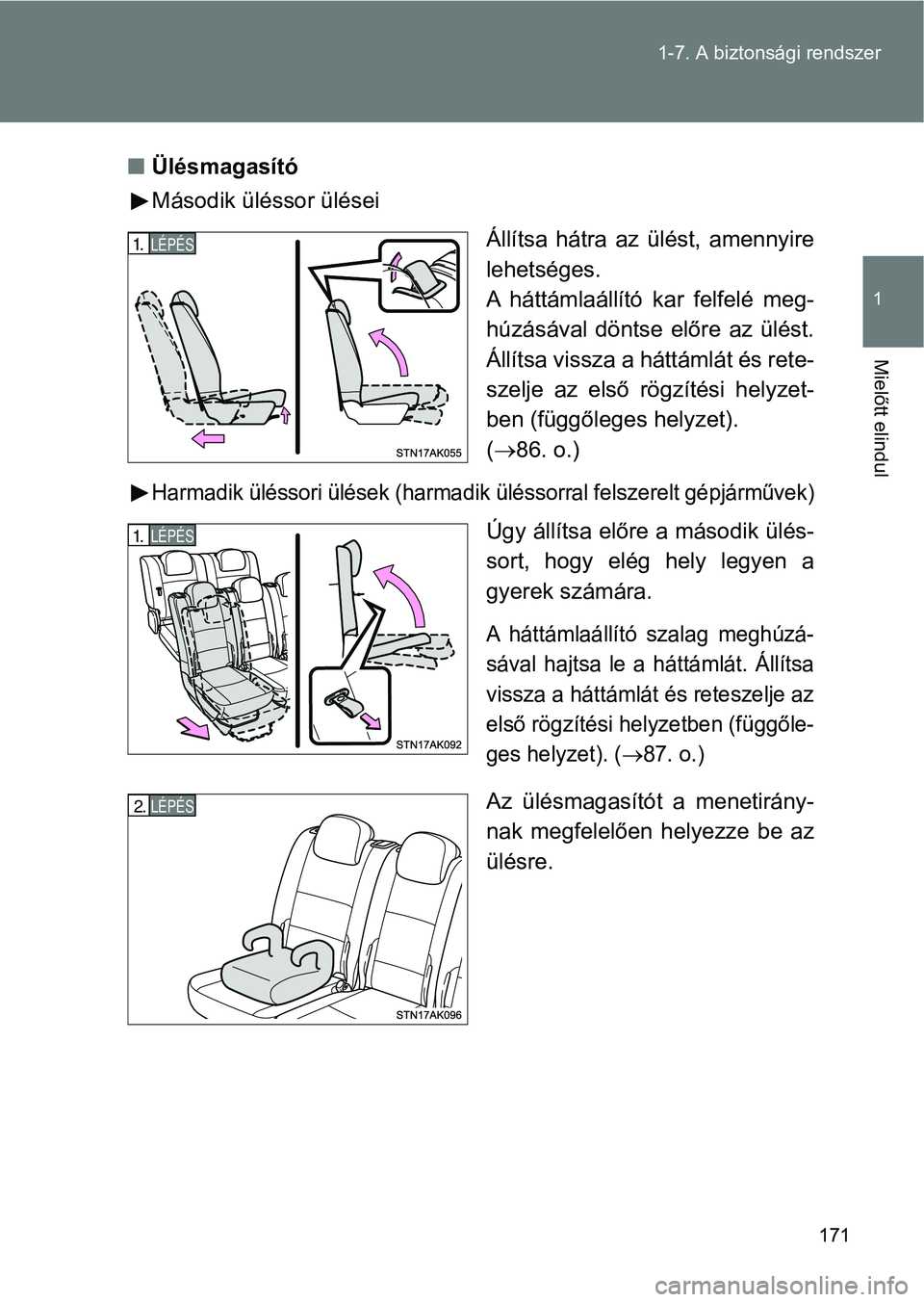

171
1-7. A biztonsági rendszer
1
Mielőtt elindul
n
Ülésmagasító
Második üléssor ülései
Állítsa hátra az ülést, amennyire
lehetséges.
A háttámlaállító kar felfelé meg-
húzásával döntse előre az ülést.
Állítsa vissza a háttámlát és rete-
szelje az első rögzítési helyzet-
ben (függőleges helyzet).
( 86. o.)
Harmadik üléssori ülések (harma dik üléssorral felszerelt gépjárművek)
Úgy állítsa előre a második ülés-
sort, hogy elég hely legyen a
gyerek számára.
A háttámlaállító szalag meghúzá-
sával hajtsa le a háttámlát. Állítsa
vissza a háttámlát és reteszelje az
első rögzítési helyzetben (függőle-
ges helyzet). (
87. o.)
Az ülésmagasítót a menetirány-
nak megfelelően helyezze be az
ülésre.
LÉPÉS1.
LÉPÉS1.
LÉPÉS2.

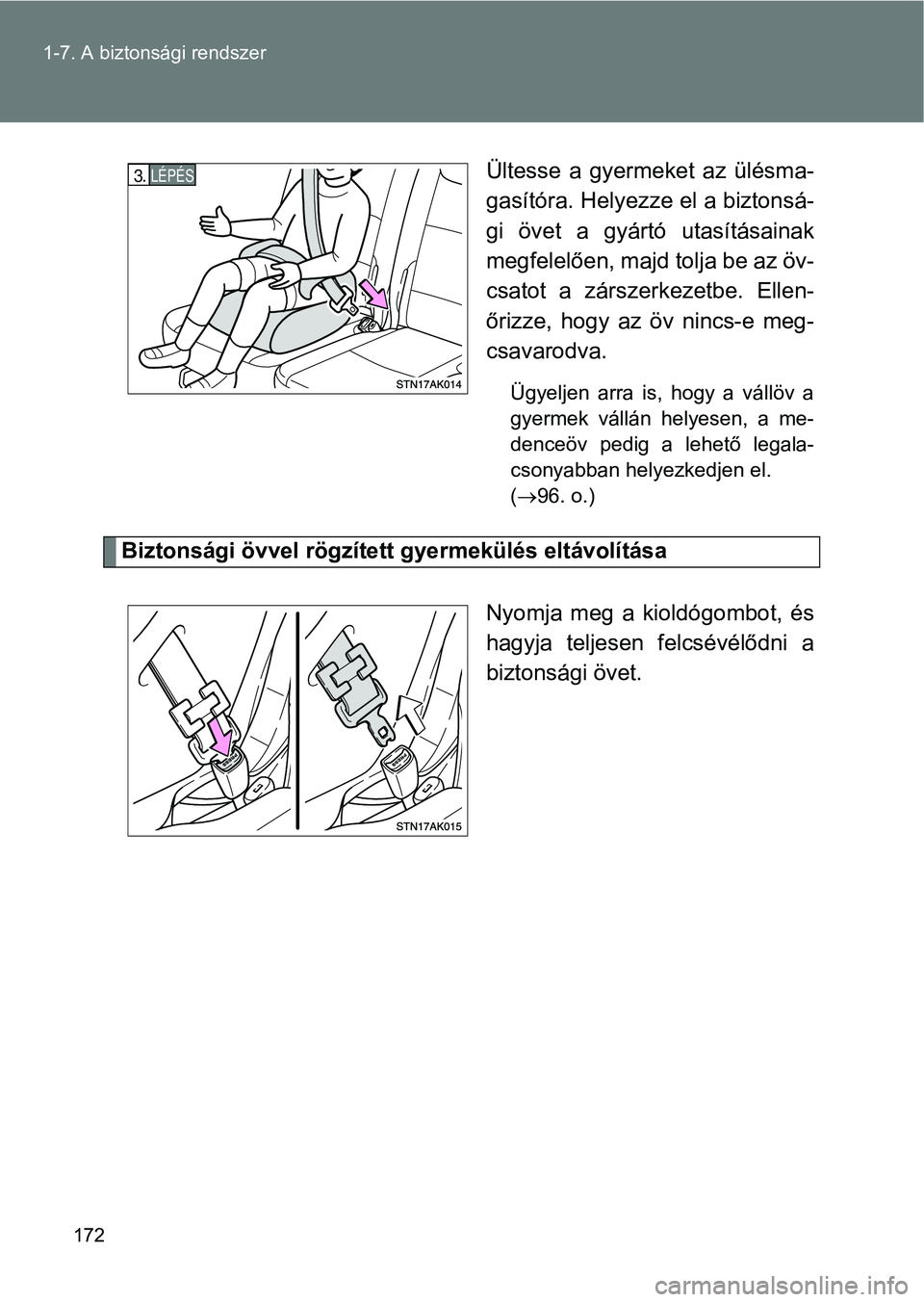

172
1-7. A biztonsági rendszer
Ültesse a gyermeket az ülésma-
gasítóra. Helyezze el a biztonsá-
gi övet a gyártó utasításainak
megfelelően, majd tolja be az öv-
csatot a zárszerkezetbe. Ellen-
őrizze, hogy az öv nincs-e meg-
csavarodva.
Ügyeljen arra is, hogy a vállöv a
gyermek vállán helyesen, a me-
denceöv pedig a lehető legala-
csonyabban helyezkedjen el.
(
96. o.)
Biztonsági övvel rögzített gyermekülés eltávolítása
Nyomja meg a kioldógombot, és
hagyja teljesen felcsévélődni a
biztonsági övet.
LÉPÉS3.

173
1-7. A biztonsági rendszer
1
Mielőtt elindul
Beszerelés beépített ISOFIX-rögzít
ővel (ISOFIX biztonsági gyer-
mekülés) (második üléssorra l felszerelt gépjárművek)
Állítsa hátra az ülést, amennyire
lehetséges.
Hajtsa a háttámlát előre, majd
hátra az 1. reteszelési helyzetbe
(függőleges helyzet). Állítsa a
háttámlát a 7. reteszelési hely-
zetbe. ( 86. o.)
1. reteszelési helyzet
7. reteszelési helyzet
Ellenőrizze az alsó rögzítők he-
lyét, és rögzítse a gyermekülést
a gépjármű ülésén.
Ha a gyermekülés rendelkezik
felső pánttal, a felső pántot rögzí-
teni kell a rögzítési pontban.
LÉPÉS1.
LÉPÉS2.

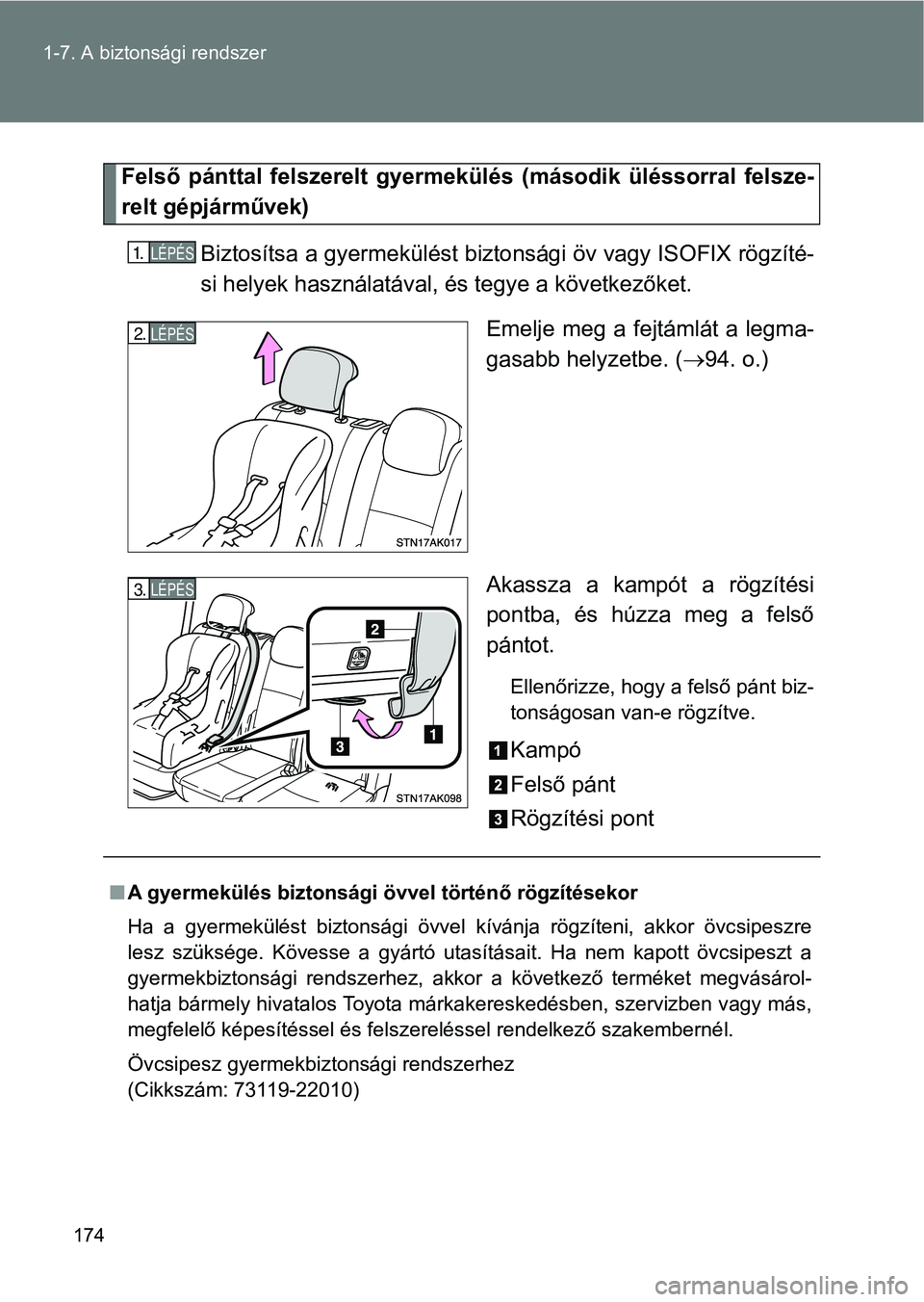

174
1-7. A biztonsági rendszer
Felső pánttal felszere
lt gyermekülés (második üléssorral felsze -
relt gépjárművek)
Biztosítsa a gyermek ülést biztonsági öv vagy ISOFIX rögzíté-
si helyek használatával, é s tegye a következőket.
Emelje meg a fejtámlát a legma-
gasabb helyzetbe. ( 94. o.)
Akassza a kampót a rögzítési
pontba, és húzza meg a felső
pántot.
Ellenőrizze, hogy a felső pánt biz-
tonságosan van-e rögzítve.
Kampó
Felső pánt
Rögzítési pont
LÉPÉS1.
LÉPÉS2.
LÉPÉS3.
n A gyermekülés biztonsági övvel történő rögzítésekor
Ha a gyermekülést biztonsági övvel kívánja rögzíteni, akkor övcsipeszre
lesz szüksége. Kövesse a gyártó utasításait. Ha nem kapott övcs ipeszt a
gyermekbiztonsági rendszerhez, akkor a következő terméket megvá sárol-
hatja bármely hivatalos Toyota márkakereskedésben, szervizben v agy más,
megfelelő képesítéssel és felszereléssel rendelkező szakemberné l.
Övcsipesz gyermekbiztonsági rendszerhez
(Cikkszám: 73119-22010)

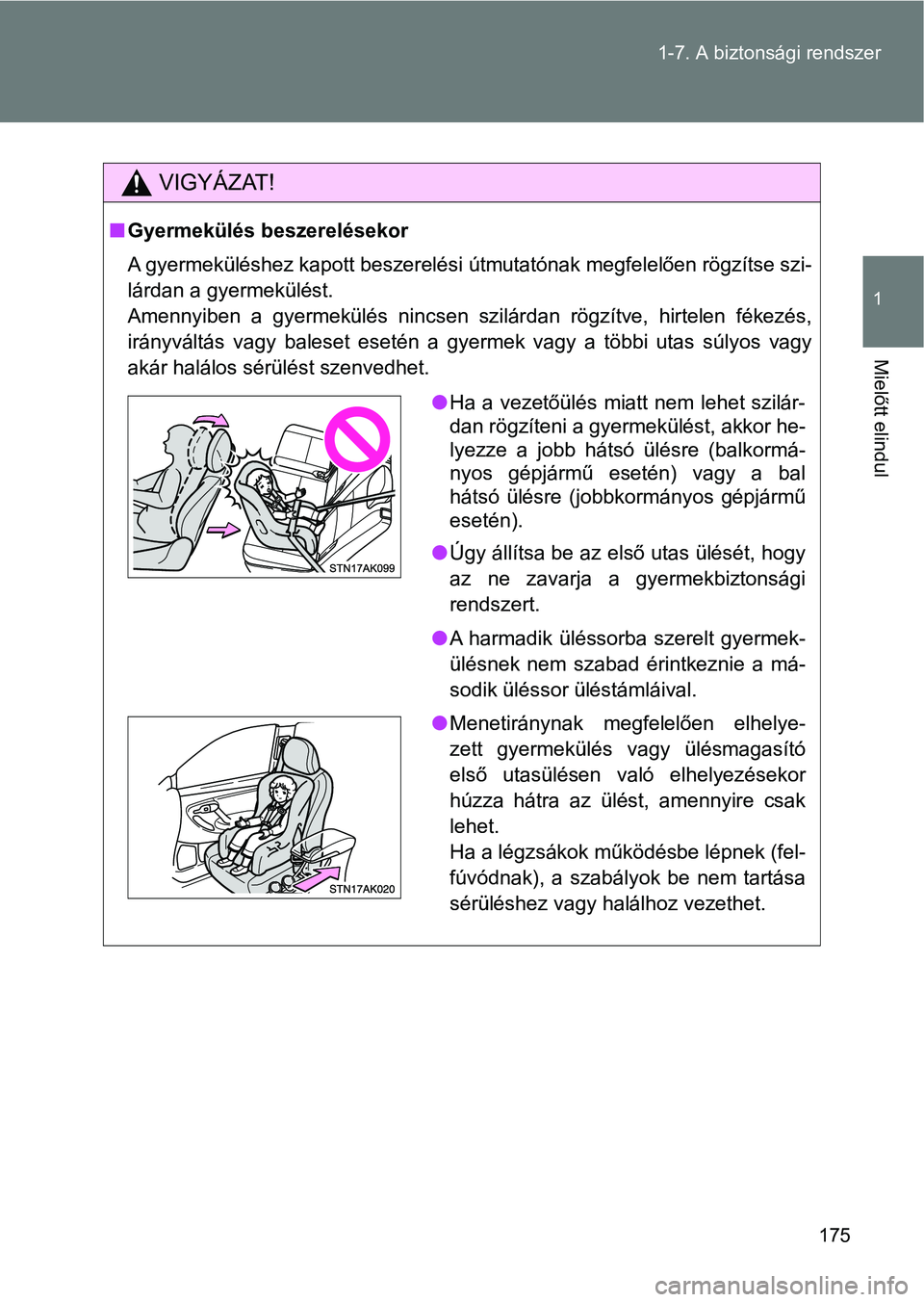

175
1-7. A biztonsági rendszer
1
Mielőtt elindul
VIGYÁZAT!
n
Gyermekülés beszerelésekor
A gyermeküléshez kapott beszerelési útmutatónak megfelelően rög zítse szi-
lárdan a gyermekülést.
Amennyiben a gyermekülés nincsen szilárdan rögzítve, hirtelen fékezés,
irányváltás vagy baleset esetén a gyermek vagy a többi utas súl yos vagy
akár halálos sérülést szenvedhet.
l Ha a vezetőülés miatt nem lehet szilár-
dan rögzíteni a gyermekülést, akkor he-
lyezze a jobb hátsó ülésre (balkormá-
nyos gépjármű esetén) vagy a bal
hátsó ülésre (jobbkormányos gépjármű
esetén).
l Úgy állítsa be az első utas ülését, hogy
az ne zavarja a gyermekbiztonsági
rendszert.
l A harmadik üléssorba szerelt gyermek-
ülésnek nem szabad érintkeznie a má-
sodik üléssor üléstámláival.
l Menetiránynak megfelelően elhelye-
zett gyermekülés vagy ülésmagasító
első utasülésen való elhelyezésekor
húzza hátra az ülést, amennyire csak
lehet.
Ha a légzsákok működésbe lépnek (fel-
fúvódnak), a szabályok be nem tartása
sérüléshez vagy halálhoz vezethet.

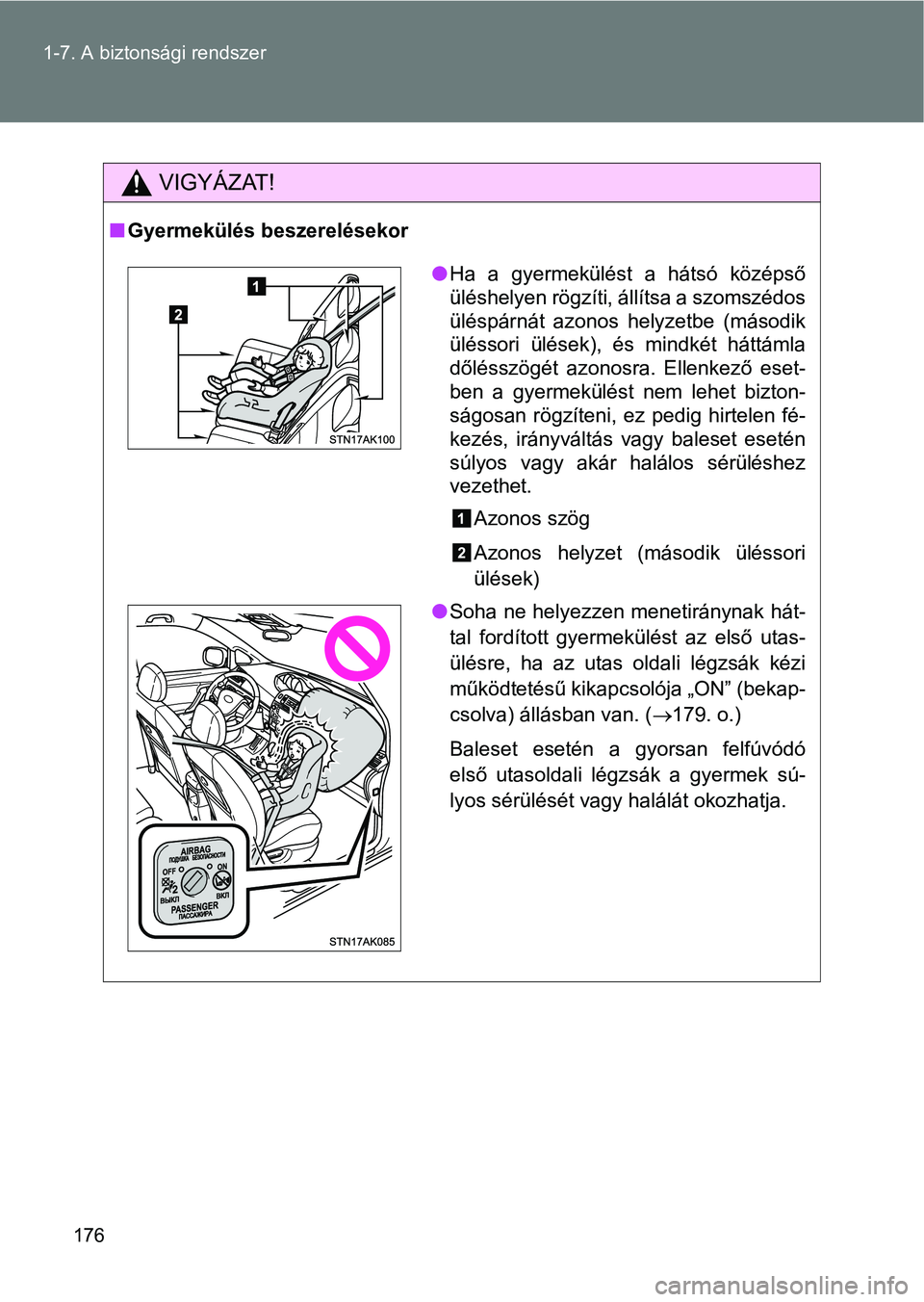

176
1-7. A biztonsági rendszer
VIGYÁZAT!
n
Gyermekülés beszerelésekor
lHa a gyermekülést a hátsó középső
üléshelyen rögzíti, állítsa a szomszédos
üléspárnát azonos helyzetbe (második
üléssori ülések), és mindkét háttámla
dőlésszögét azonosra. Ellenkező eset-
ben a gyermekülést nem lehet bizton-
ságosan rögzíteni, ez pedig hirtelen fé-
kezés, irányváltás vagy baleset esetén
súlyos vagy akár halálos sérüléshez
vezethet.
Azonos szög
Azonos helyzet (második üléssori
ülések)
l Soha ne helyezzen menetiránynak hát-
tal fordított gyermekülést az első utas-
ülésre, ha az utas oldali légzsák kézi
működtetésű kikapcsolója „ON” (bekap-
csolva) állásban van. ( 179. o.)
Baleset esetén a gyorsan felfúvódó
első utasoldali légzsák a gyermek sú-
lyos sérülését vagy halálát okozhatja.

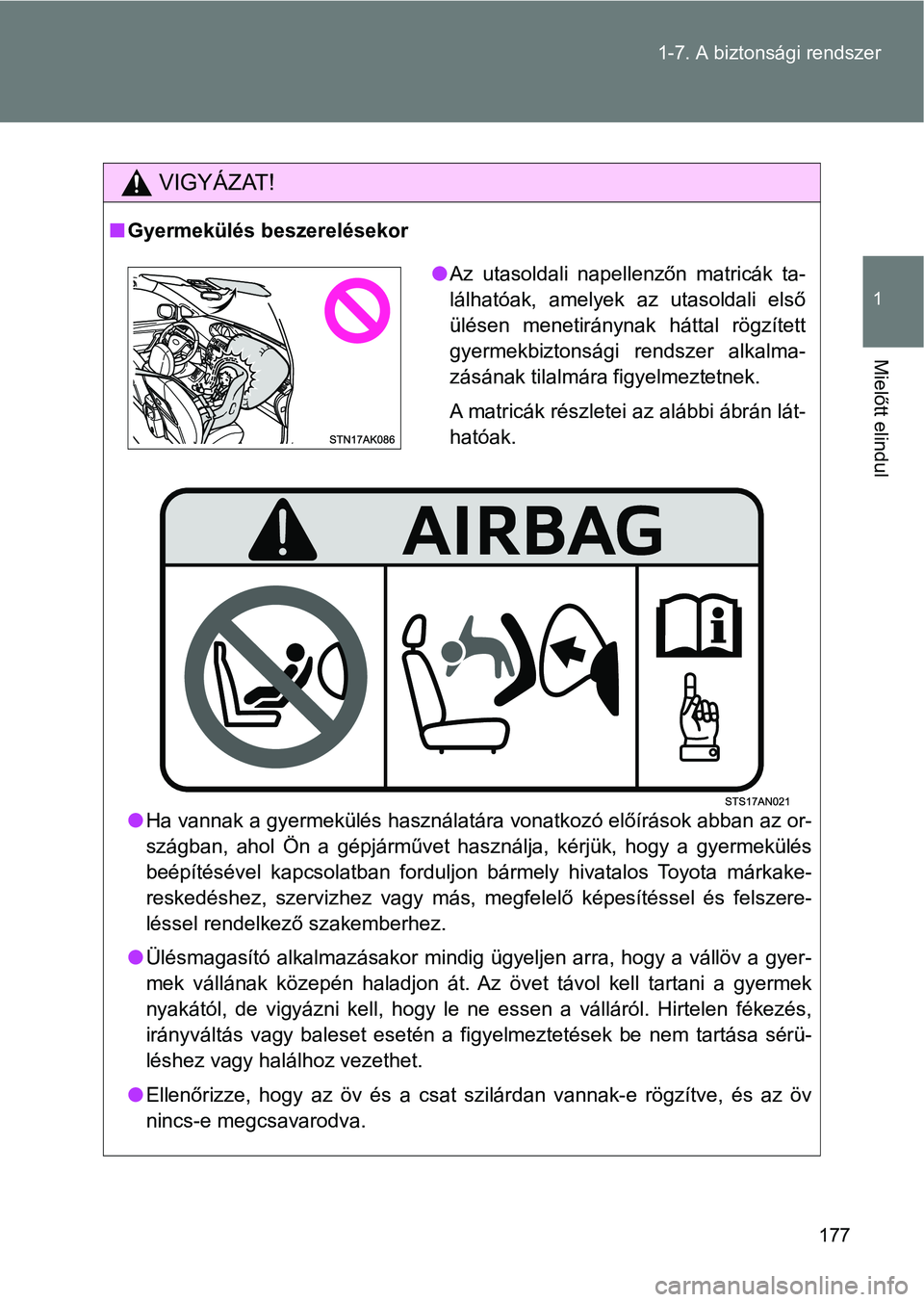

177
1-7. A biztonsági rendszer
1
Mielőtt elindul
VIGYÁZAT!
n
Gyermekülés beszerelésekor
lHa vannak a gyermekülés használatára vonatkozó előírások abban az or-
szágban, ahol Ön a gépjárművet használja, kérjük, hogy a gyerme külés
beépítésével kapcsolatban forduljon bármely hivatalos Toyota má rkake-
reskedéshez, szervizhez vagy más, megfelelő képesítéssel és felszere-
léssel rendelkező szakemberhez.
l Ülésmagasító alkalmazásakor mindig ügyeljen arra, hogy a vállöv a gyer-
mek vállának közepén haladjon át. Az övet távol kell tartani a gyermek
nyakától, de vigyázni kell, hogy le ne essen a válláról. Hirtelen fékezés,
irányváltás vagy baleset esetén a figyelmeztetések be nem tartása sérü-
léshez vagy halálhoz vezethet.
l Ellenőrizze, hogy az öv és a csat szilárdan vannak-e rögzítve, és az öv
nincs-e megcsavarodva.
l Az utasoldali napellenzőn matricák ta-
lálhatóak, amelyek az utasoldali első
ülésen menetiránynak háttal rögzített
gyermekbiztonsági rendszer alkalma-
zásának tilalmára figyelmeztetnek.
A matricák részletei az alábbi ábrán lát-
hatóak.

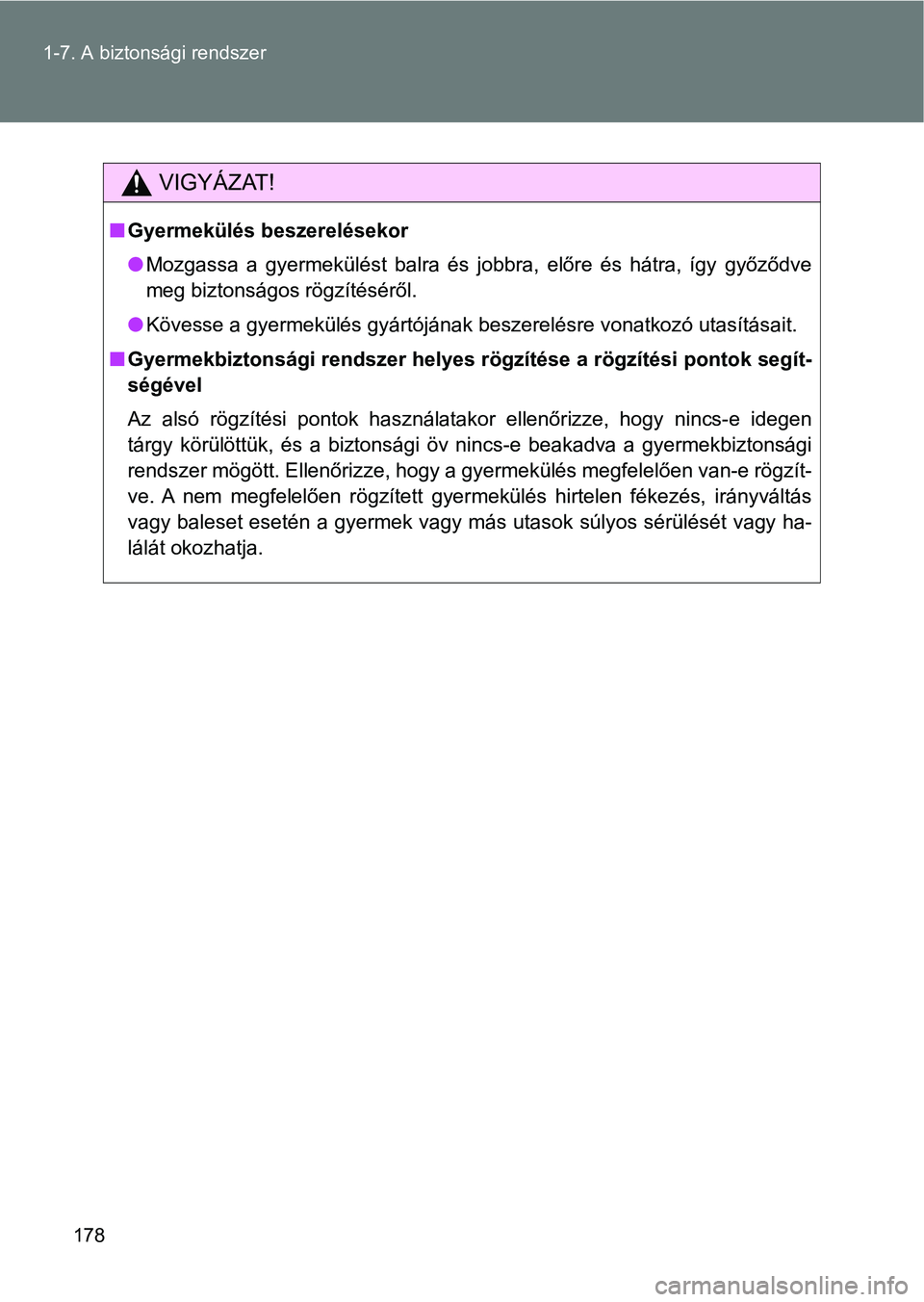

178
1-7. A biztonsági rendszer
VIGYÁZAT!
n
Gyermekülés beszerelésekor
lMozgassa a gyermekülést balra és jobbra, előre és hátra, így győződve
meg biztonságos rögzítéséről.
l Kövesse a gyermekülés gyártójának beszerelésre vonatkozó utasít ásait.
n Gyermekbiztonsági rendszer helyes rögzítése a rögzítési pontok segít-
ségével
Az alsó rögzítési pontok használatakor ellenőrizze, hogy nincs- e idegen
tárgy körülöttük, és a biztonsági öv nincs-e beakadva a gyermek biztonsági
rendszer mögött. Ellenőrizze, hogy a gyermekülés megfelelően va n-e rögzít-
ve. A nem megfelelően rögzített gyermekülés hirtelen fékezés, irányváltás
vagy baleset esetén a gyermek vagy más utasok súlyos sérülését vagy ha-
lálát okozhatja.

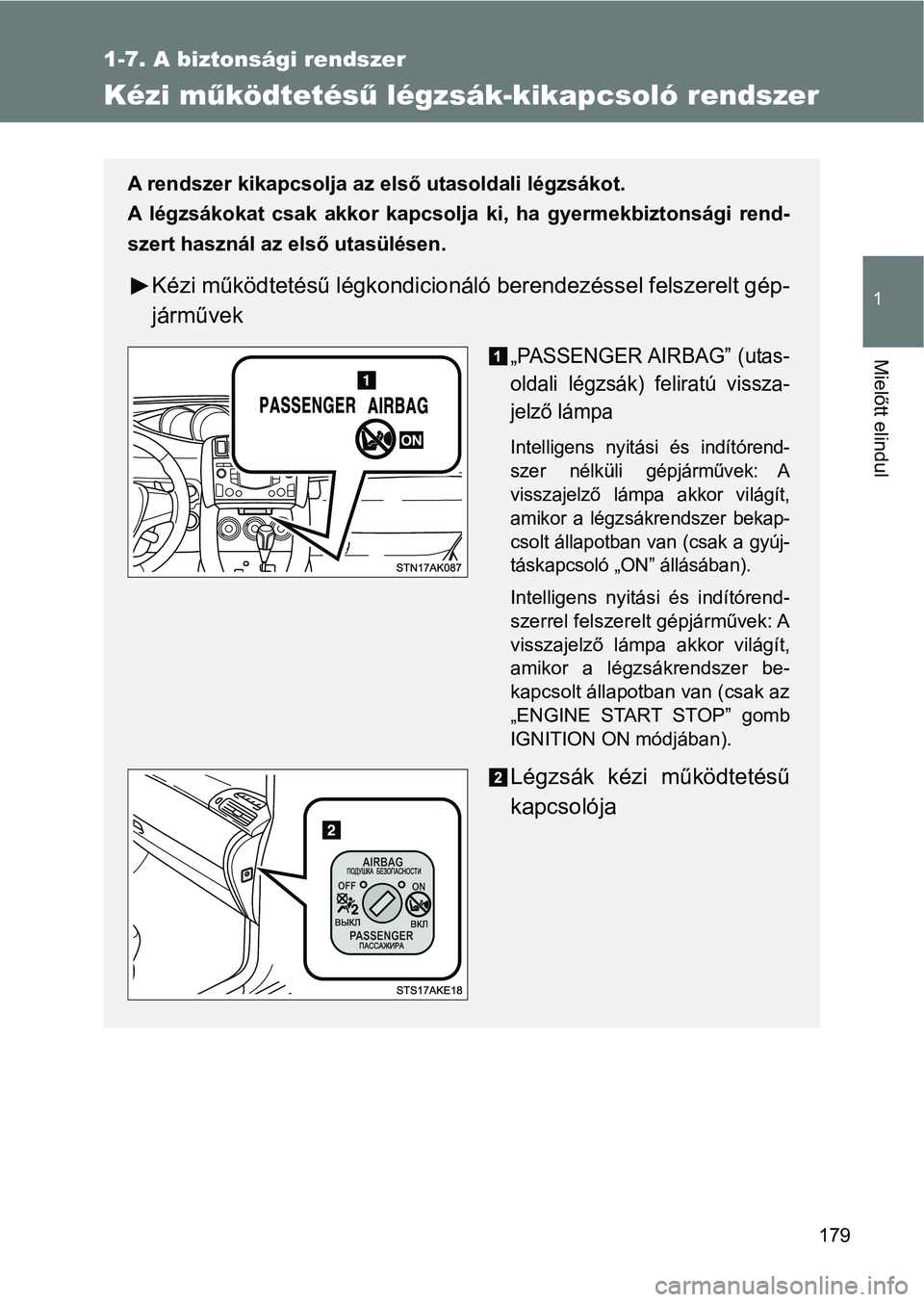

179
1
1-7. A biztonsági rendszer
Mielőtt elindul
Kézi működtetésű légzsák-kikapcsoló rendszer
A rendszer kikapcsolja az első utasoldali légzsákot.
A légzsákokat csak akkor kapcsolja k i, ha gyermekbiztonsági rend-
szert használ az első utasülésen.
Kézi működtetésű légkondicionáló berendezéssel felszerelt gép-
járművek
„PASSENGER AIRBAG” (utas-
oldali légzsák) feliratú vissza-
jelző lámpa
Intelligens nyitási és indítórend-
szer nélküli gépjárművek: A
visszajelző lámpa akkor világít,
amikor a légzsákrendszer bekap-
csolt állapotban van (csak a gyúj-
táskapcsoló „ON” állásában).
Intelligens nyitási és indítórend-
szerrel felszerelt gépjárművek: A
visszajelző lámpa akkor világít,
amikor a légzsákrendszer be-
kapcsolt állapotban van (csak az
„ENGINE START STOP” gomb
IGNITION ON módjában).
Légzsák kézi működtetésű
kapcsolója

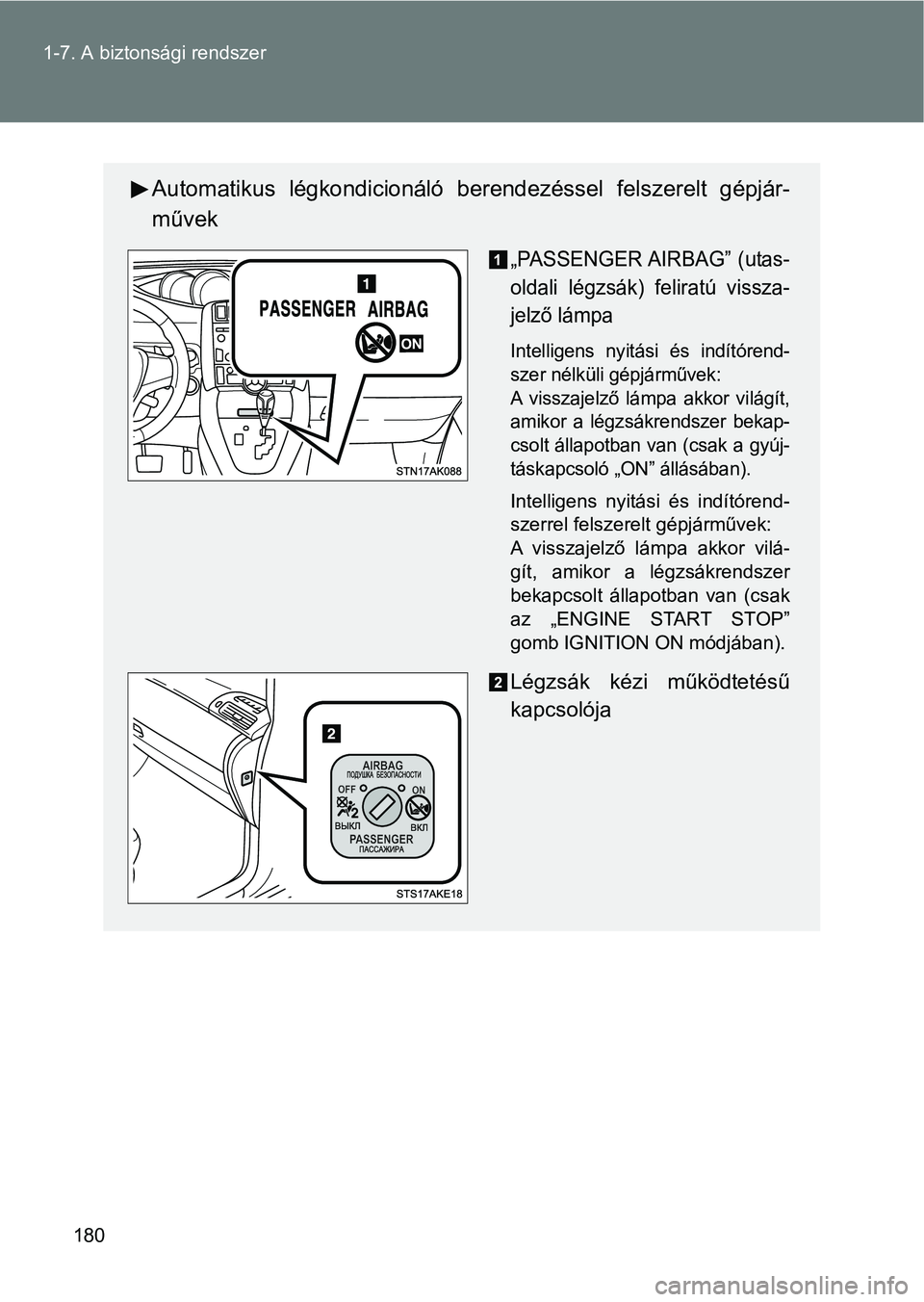

180
1-7. A biztonsági rendszer
Automatikus légkondicionáló ber
endezéssel felszerelt gépjár-
művek
„PASSENGER AIRBAG” (utas-
oldali légzsák) feliratú vissza-
jelző lámpa
Intelligens nyitási és indítórend-
szer nélküli gépjárművek:
A visszajelző lámpa akkor világít,
amikor a légzsákrendszer bekap-
csolt állapotban van (csak a gyúj-
táskapcsoló „ON” állásában).
Intelligens nyitási és indítórend-
szerrel felszerelt gépjárművek:
A visszajelző lámpa akkor vilá-
gít, amikor a légzsákrendszer
bekapcsolt állapotban van (csak
az „ENGINE START STOP”
gomb IGNITION ON módjában).
Légzsák kézi működtetésű
kapcsolója
