Page 421 of 512
4218-2. Mesures à prendre en cas d’urgence
8
En cas de problème
Avancez au maximum le siège
avant gauche et retirez le cache.
Sortez le cric.
Pour serrer
Pour desserrer
Accès au cric
1
2
1
2
Page 422 of 512
4228-2. Mesures à prendre en cas d’urgence
Véhicules équipés d’une roue de secours compacte
Véhicules équipés d’un couvre-plancher: Tirez le couvre-plancher vers le
haut et tirez-le à vous pour le retirer. (P. 307)
Retirez l’habillage du plancher de
coffre.
Retirez le tampon de protection de
la roue de secours, puis desserrez
l’écrou central.
Véhicules équipés d’une roue de secours normale
Tirez le couvre-plancher vers le haut et tirez-le à vous pour le retirer.
(P. 307)
Retirez le tampon de protection de
la roue de secours, puis desserrez
l’écrou central.
Accès à la roue de secours
1
2
3
1
2
Page 423 of 512
4238-2. Mesures à prendre en cas d’urgence
8
En cas de problème
Calez les roues.
Pour les véhicules avec jantes en
acier, enlevez l’enjoliveur de roue
avec la clé.
Pour protéger l’enjoliveur de roue,
intercaler un chiffon entre la clé et
l’enjoliveur de roue.
Desserrez d’un tour les écrous de
roue.
Remplacement d’une roue dont le pneu est crevé
1
Pneu crevéPosition des cales de roue
AvantCôté gaucheEn arrière de la roue arrière droite
Côté droitEn arrière de la roue arrière gauche
ArrièreCôté gaucheEn avant de la roue avant droite
Côté droitEn avant de la roue avant gauche
2
3
Page 424 of 512
4248-2. Mesures à prendre en cas d’urgence
Tournez la partie du cric à la
main jusqu’à en amener l’encoche
au contact du point de levage du
bas de caisse.
Les guides des points de levage sont
situés sous le bas de caisse. Ils
indiquent la position des points de
levage.
Levez le véhicule jusqu’à décoller
à peine la roue du sol.
Enlevez tous les écrous de roue et
la roue.
Lorsque vous posez la roue à plat sur
le sol, tournez-la avec le côté saillant
de la jante vers le haut afin d’éviter
d’en rayer la surface.
4
5
6
Page 425 of 512

4258-2. Mesures à prendre en cas d’urgence
8
En cas de problème
AVERTISSEMENT
Remplacement d’une roue dont le pneu est crevé
Respectez les précautions suivantes.
À défaut, des blessures graves pourraient s’ensuivre:
• Ne pas essayer de démonter l’enjoliveur de roue à la main. Prenez les
précautions nécessaires lorsque vous manipulez l’enjoliveur, afin d’éviter tout
risque de blessure.
• Ne pas toucher aux disques ou aux parties situées autour des freins
immédiatement après avoir roulé avec le véhicule.
Après avoir roulé avec le véhicule, les disques et les parties situées autour des
freins sont très chaudes. Si vous touchez ces parties avec la main, le pied ou
tout autre partie du corps pendant que vous changez une roue, etc., vous
risquez de vous brûler.
Le non-respect de ces précautions peut causer le desserrage des écrous de roue
et la perte de la roue, entraînant un accident grave, voire mortel.
• Après tout changement de roue, faites resserrer les écrous de roue à la clé
dynamométrique dans les plus brefs délais, au couple de 103 N·m (10,5 kgf·m,
76 ft·lbf).
• Lorsque vous montez une roue, utilisez uniquement les écrous de roue
spécialement conçus pour elle.
• Si les vis, le filetage des écrous ou les trous de vis dans la jante portent des traces
de fissuration ou de déformation, faites inspecter le véhicule par n’importe quel
concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel
qualifié et convenablement équipé.
• Lorsque vous remontez les écrous de roue, veillez à les visser avec leur partie
conique tournée vers l’intérieur. (P. 363)
Page 426 of 512

4268-2. Mesures à prendre en cas d’urgence
Nettoyez les portées de la roue et
vérifiez l’absence de tout corps
étranger.
Toute présence d’un corps étranger sur
les portées de la roue risque de
provoquer le desserrage des écrous de
roue pendant la marche du véhicule,
entraînant la perte de la roue.
Montez la roue et vissez les écrous de roue à la main jusqu’à les serrer
sans peine.
Lorsque vous remplacez une roue
à jante acier par une roue à jante
acier (y compris une roue de
secours compacte), serrez les
écrous de roue jusqu’à ce que la
partie conique entre légèrement en
contact avec le chanfrein du voile
de la jante.
Lorsque vous remplacez une roue
à jante aluminium par une roue de
secours compacte, serrez les
écrous de roue jusqu’à ce que la
partie conique entre légèrement en
contact avec le chanfrein du voile
de la jante.
Lorsque vous remplacez une roue
à jante en aluminium par une roue
à jante en aluminium, vissez les
écrous de roue jusqu’à ce que les
rondelles entrent légèrement en
contact avec le voile de la jante.
Montage de la roue de secours
1
2
Chanfrein du voile de
la jante
Partie conique
Chanfrein du voile de
la jante
Partie conique
Rondelle
Voile de la jante
Page 427 of 512
4278-2. Mesures à prendre en cas d’urgence
8
En cas de problème
Reposez le véhicule au sol.
Serrez vigoureusement chaque
écrou de roue, à 2 ou 3 reprises,
dans l’ordre indiqué sur la figure.
Couple de serrage:
103 N·m (10,5 kgf·m, 76 ft·lbf)
Ne pas utiliser d’autres outils ou
moyens supplémentaires de faire levier
que vos mains, comme par exemple
une masse, un tube ou vos pieds.
Véhicules équipés de roues à jante en acier (sauf roue de secours
compacte)
Remonter l’enjoliveur de roue.
Alignez la découpe de l’enjoliveur avec
le corps de la valve comme indiqué sur
la figure.
Véhicules équipés de jantes en aluminium
Démontez l’enjoliveur central de
roue en le poussant par le côté
opposé.
Faites attention à ne pas perdre
l’enjoliveur.
Rangez soigneusement la roue crevée, le cric et tous les outils.
3
4
5
5
6
Page 428 of 512

4288-2. Mesures à prendre en cas d’urgence
Roue de secours compacte
La roue de secours compacte est reconnaissable au marquage “TEMPORARY USE
ONLY” moulé sur son flanc.
Utilisez la roue de secours compacte provisoirement, et uniquement en cas
d’urgence.
Assurez-vous de contrôler la pression de gonflage de la roue de secours compacte.
(P. 483)
Après avoir changé la roue (véhicules équipés d’un système d’alerte de pression
des pneus)
Il faut réinitialiser le système d’alerte de pression des pneus. (P. 348)
Lorsque vous utilisez la roue de secours (y compris compacte) (véhicules
équipés d’un système d’alerte de pression des pneus)
La roue de secours étant dépourvue d’une valve à émetteur d’alerte de pression des
pneus, le système d’alerte de pression des pneus ne peut pas vous alerter d’une
pression insuffisante. Par ailleurs, si vous remplacez la roue crevée par la roue de
secours après que le témoin d’alerte de pression des pneus se soit allumé, le témoin
reste allumé.
Si vous crevez de l’avant sur une route enneigée ou verglacée
Montez la roue de secours compacte à la place d’une des roues arrière du véhicule.
Procédez comme suit pour pouvoir monter les chaînes à neige sur les roues avant:
Montez la roue de secours compacte à la place d’une roue arrière.
Remplacez la roue avant à plat par la roue arrière que vous venez de démonter du
véhicule.
Montez les chaînes à neige sur les roues avant.
1
2
3
Page 429 of 512
4298-2. Mesures à prendre en cas d’urgence
8
En cas de problème

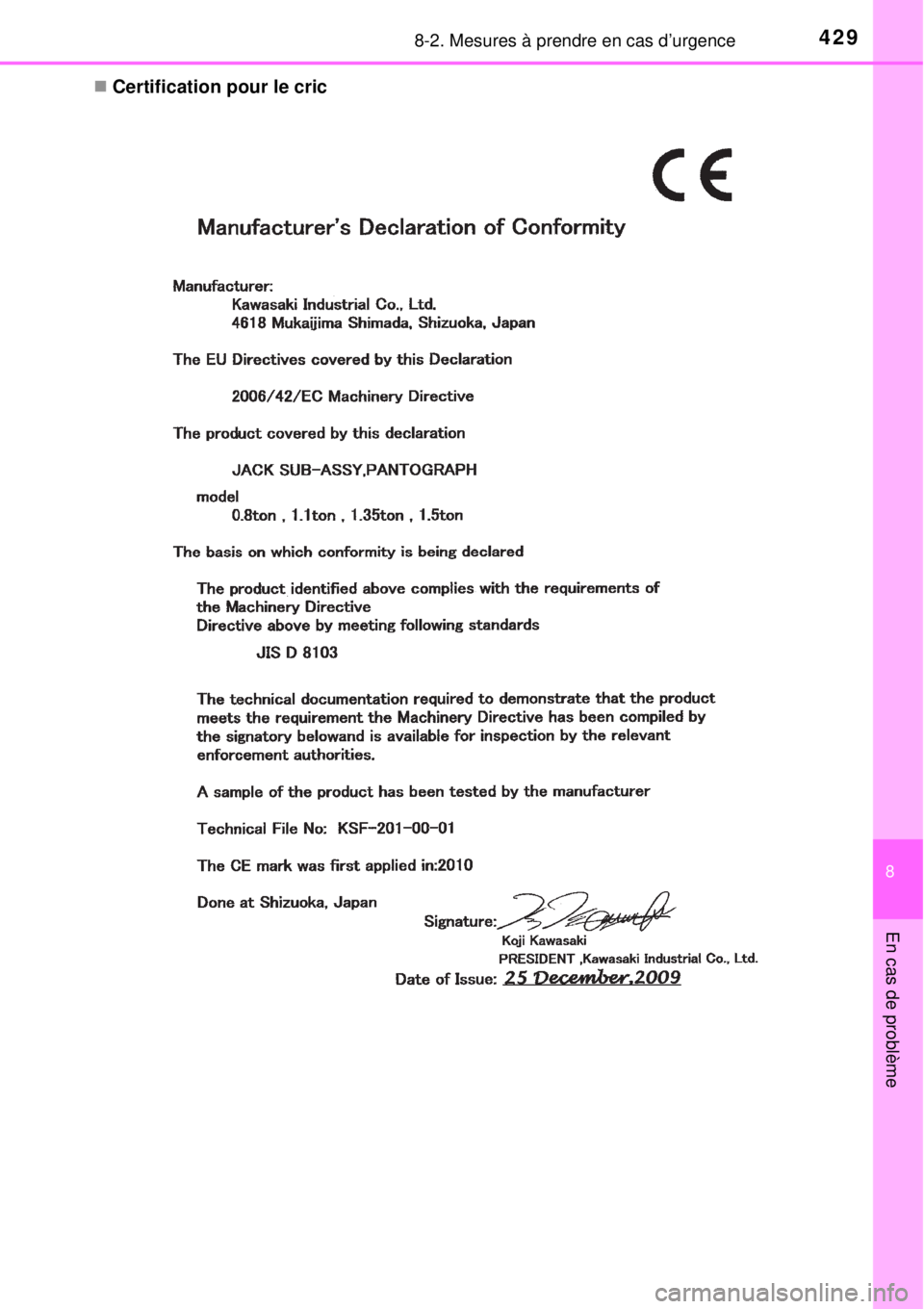

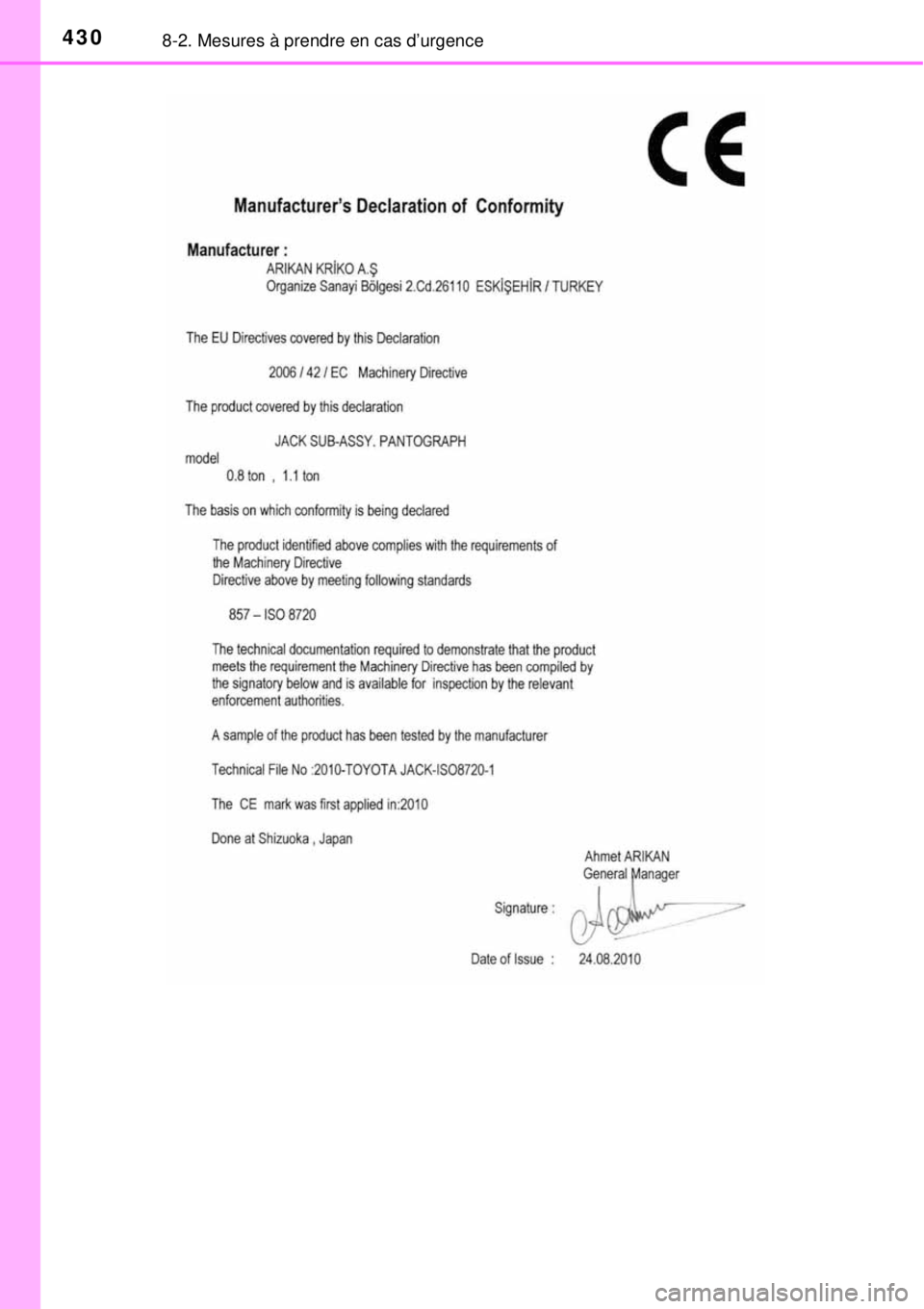

Certification pour le cric
Page 430 of 512
