Page 461 of 676

4617-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

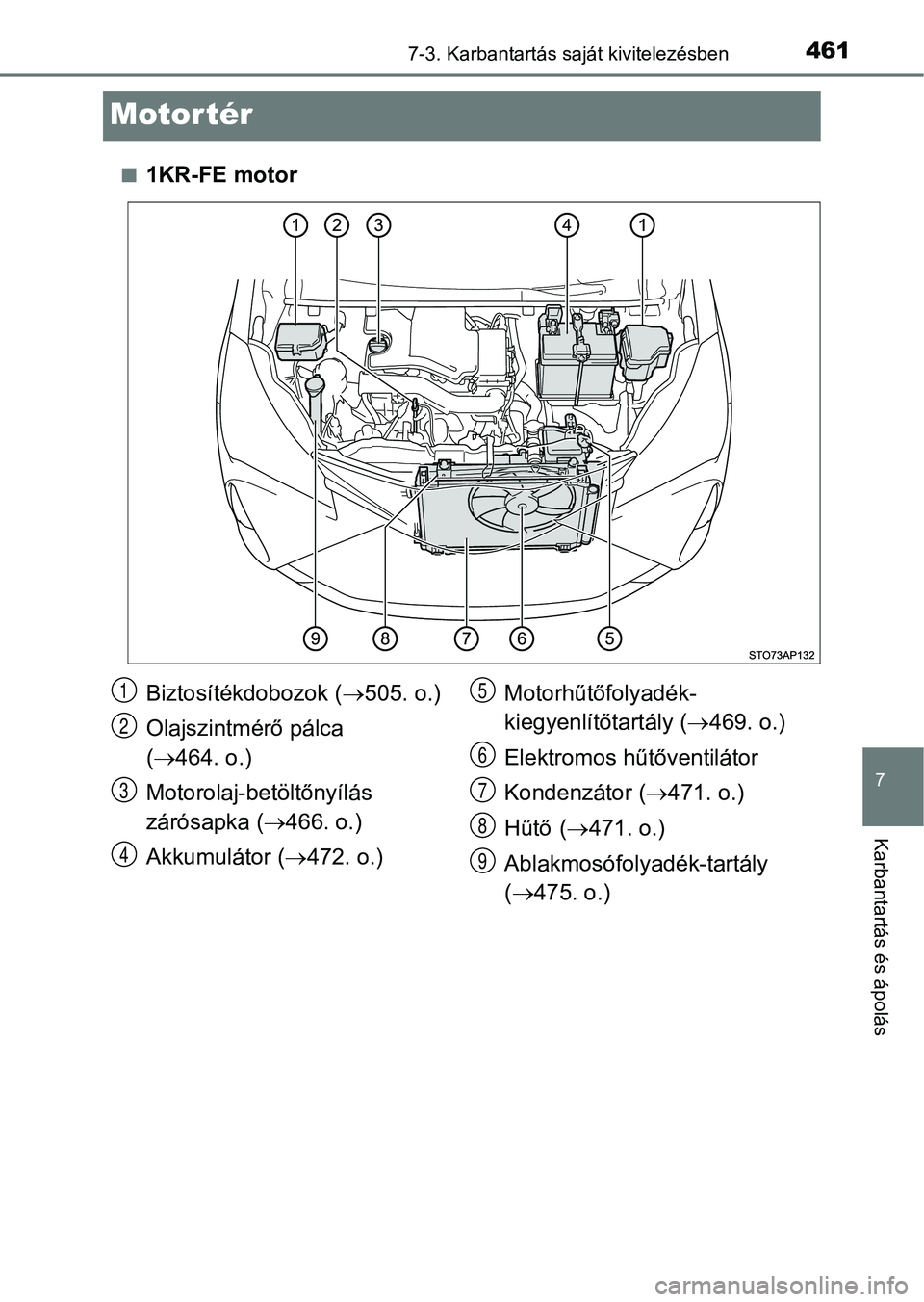

Motor tér
n1KR-FE motor
Biztosítékdobozok (505. o.)
Olajszintmérő pálca
( 464. o.)
Motorolaj-betöltőnyílás
zárósapka ( 466. o.)
Akkumulátor ( 472. o.) Motorhűtőfolyadék-
kiegyenlítőtartály (
469. o.)
Elektromos hűtőventilátor
Kondenzátor ( 471. o.)
Hűtő ( 471. o.)
Ablakmosófolyadék-tartály
( 475. o.)1
2
3
4
5
6
7
8
9

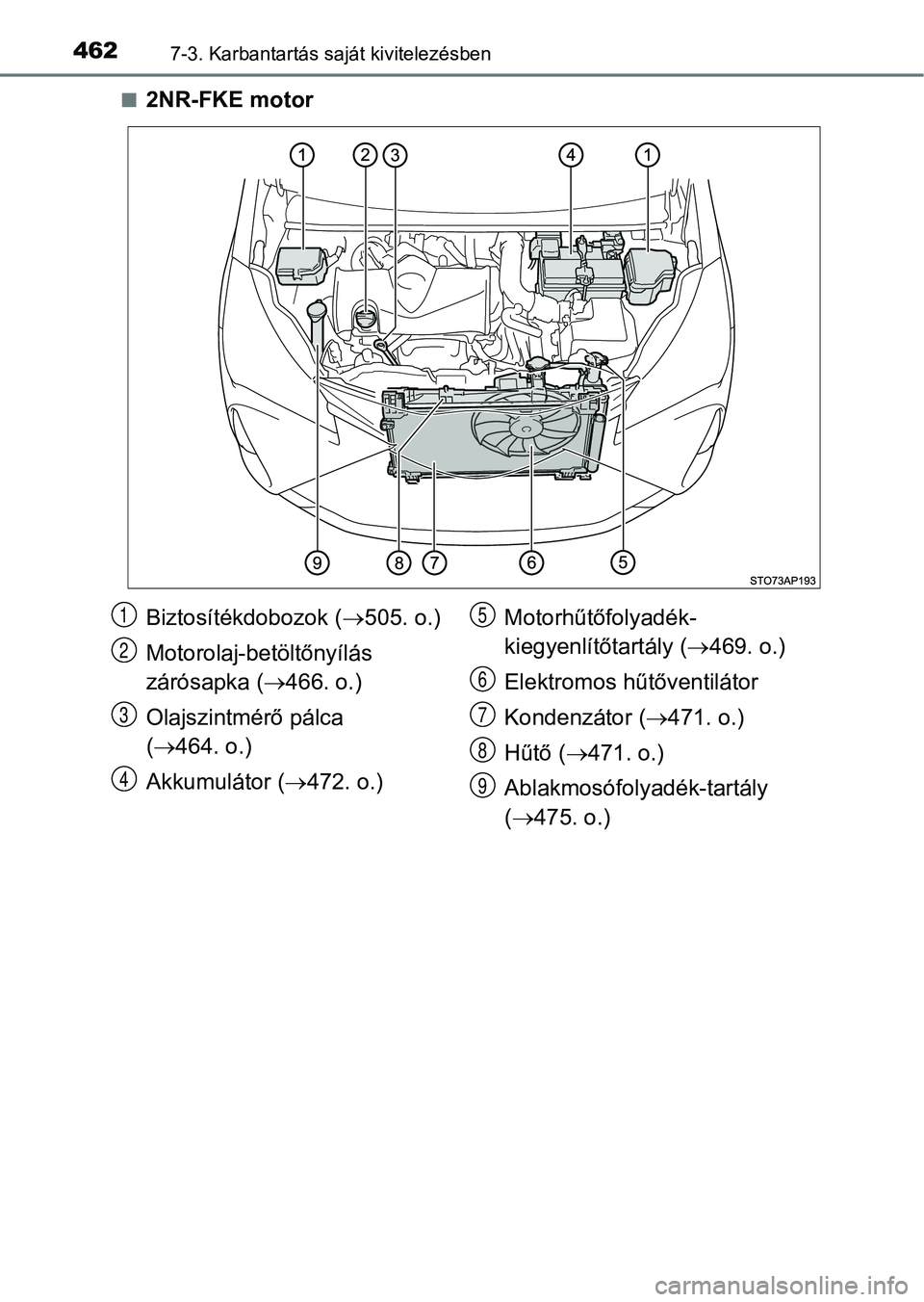

Page 462 of 676

4627-3. Karbantartás saját kivitelezésben
n2NR-FKE motor
Biztosítékdobozok (505. o.)
Motorolaj-betöltőnyílás
zárósapka ( 466. o.)
Olajszintmérő pálca
( 464. o.)
Akkumulátor ( 472. o.) Motorhűtőfolyadék-
kiegyenlítőtartály (
469. o.)
Elektromos hűtőventilátor
Kondenzátor ( 471. o.)
Hűtő ( 471. o.)
Ablakmosófolyadék-tartály
( 475. o.)1
2
3
4
5
6
7
8
9

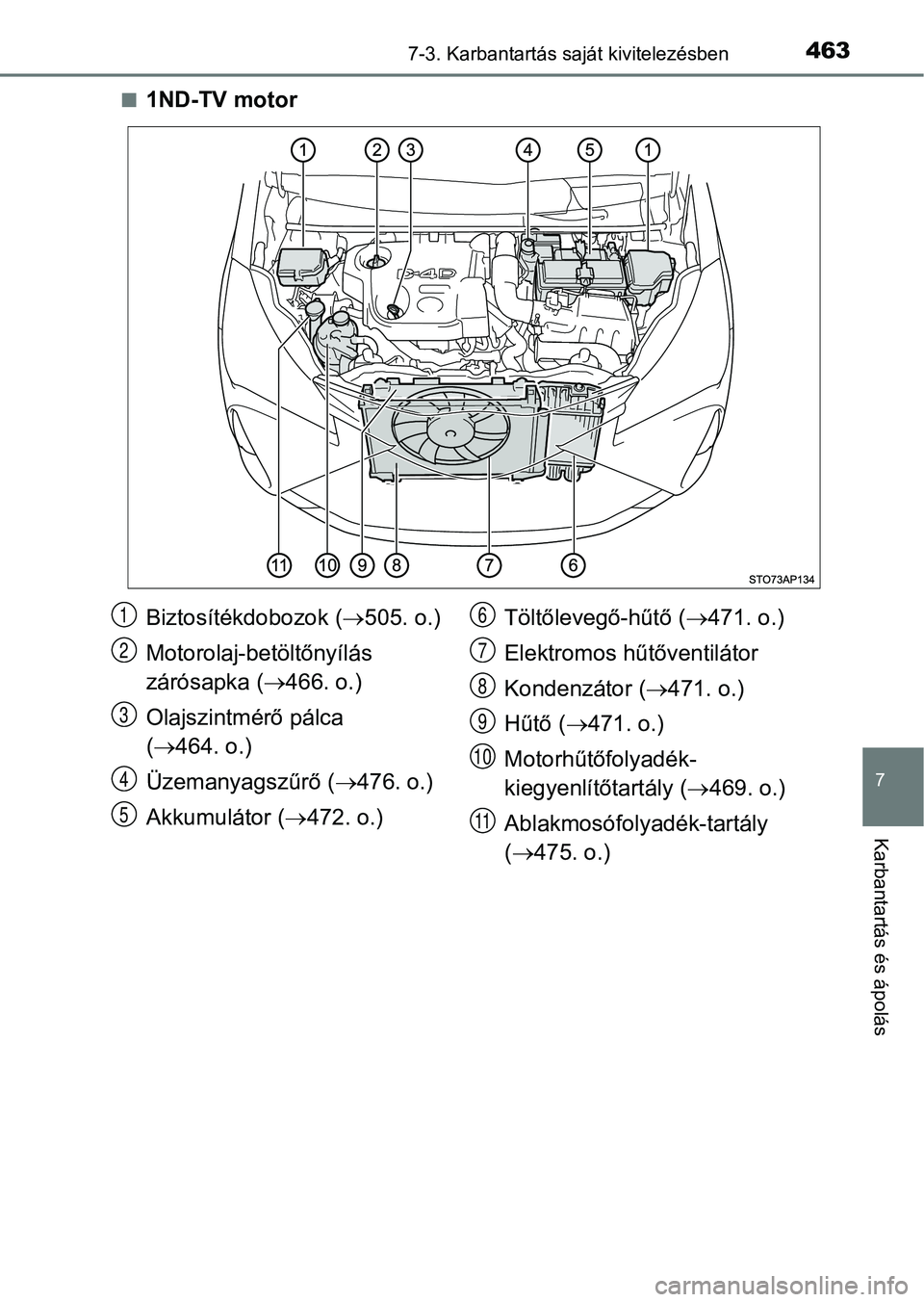

Page 463 of 676

4637-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
n1ND-TV motor
Biztosítékdobozok (505. o.)
Motorolaj-betöltőnyílás
zárósapka ( 466. o.)
Olajszintmérő pálca
( 464. o.)
Üzemanyagszűrő ( 476. o.)
Akkumulátor ( 472. o.) Töltőlevegő-hűtő (
471. o.)
Elektromos hűtőventilátor
Kondenzátor ( 471. o.)
Hűtő ( 471. o.)
Motorhűtőfolyadék-
kiegyenlítőtartály ( 469. o.)
Ablakmosófolyadék-tartály
( 475. o.)1
2
3
4
5
6
7
8
9
10
11
Page 464 of 676

4647-3. Karbantartás saját kivitelezésben

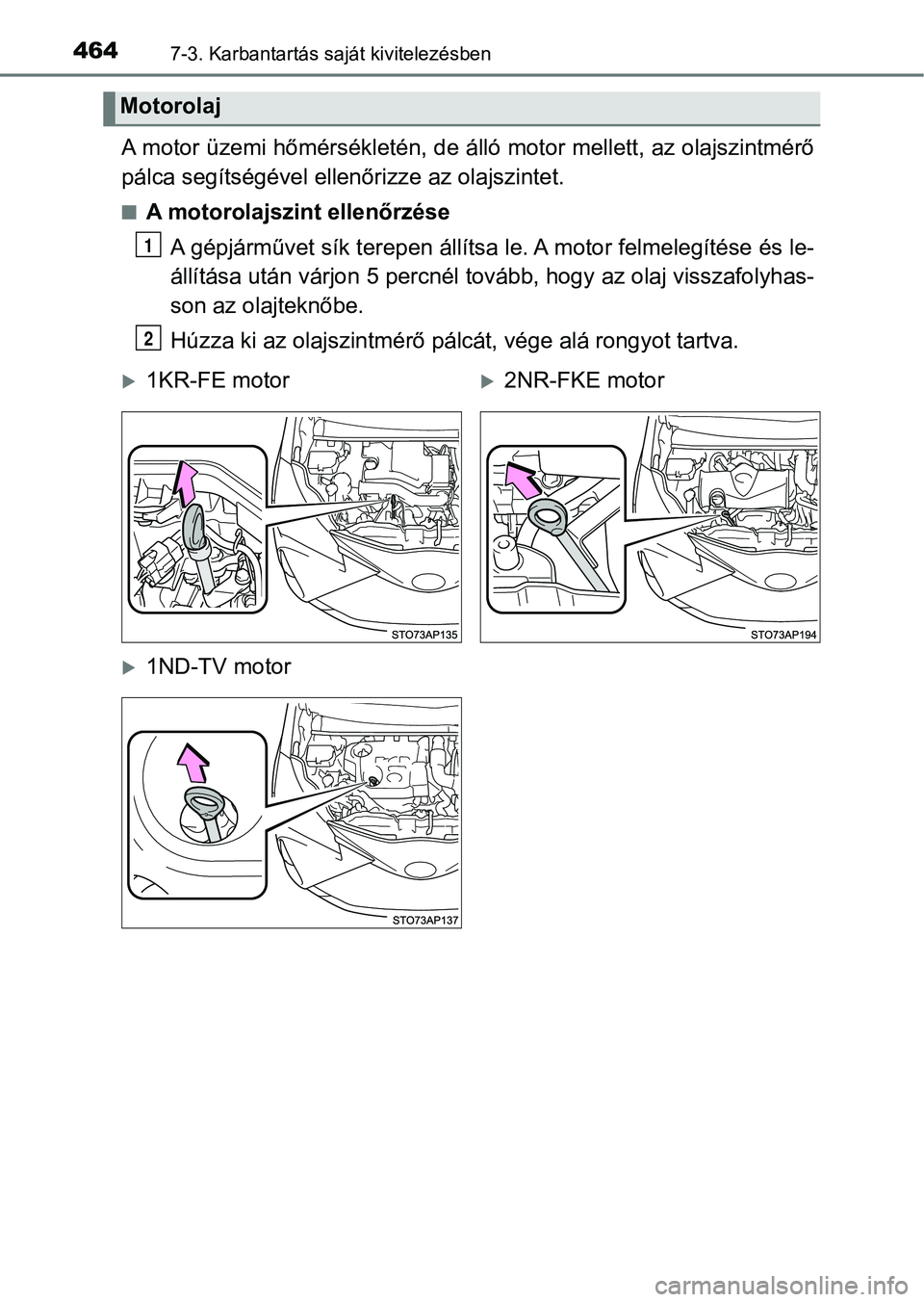

A motor üzemi hőmérsékletén, de álló motor mellett, az olajszintmérő
pálca segítségével ellenő rizze az olajszintet.
nA motorolajszint ellenőrzése
A gépjárművet sík tere pen állítsa le. A motor felmelegítése és le-
állítása után várjon 5 percnél t ovább, hogy az olaj visszafolyh as-
son az olajteknőbe.
Húzza ki az olajszintmérő pá lcát, vége alá rongyot tartva.
Motorolaj
1
2
1KR-FE motor2NR-FKE motor
1ND-TV motor
Page 465 of 676

4657-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

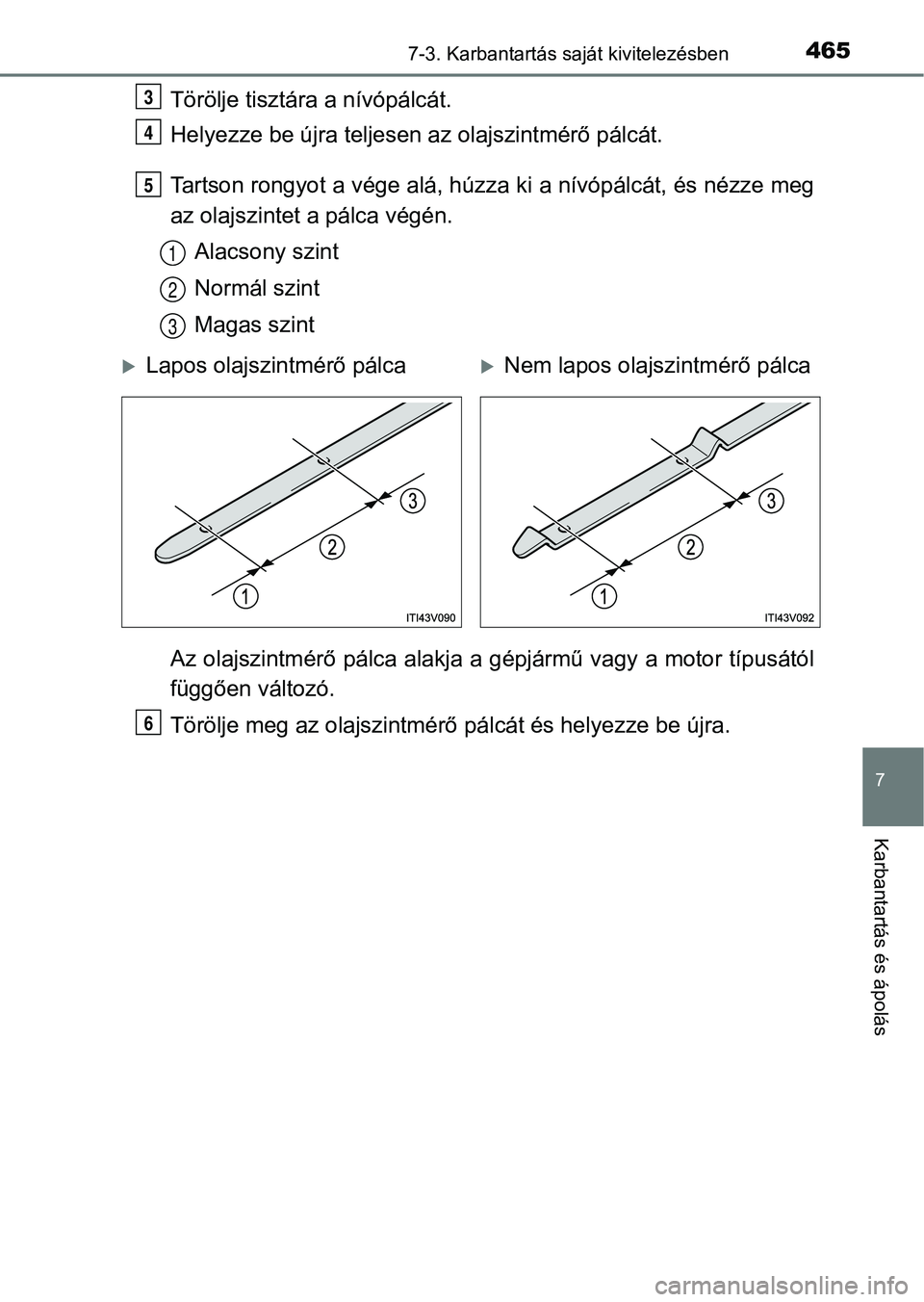

Törölje tisztára a nívópálcát.
Helyezze be újra teljesen az olajszintmérő pálcát.
Tartson rongyot a vége alá, húzza ki a nívópálcát, és nézze meg
az olajszintet a pálca végén.
Alacsony szint
Normál szint
Magas szint
Az olajszintmérő pálca alakja a gépjármű vagy a motor típusától
függően változó.
Törölje meg az olajszintmérő pálcát és helyezze be újra.3
4
5
1
2
3
Lapos olajszintmérő pálcaNem lapos olajszintmérő pálca
6
Page 466 of 676

4667-3. Karbantartás saját kivitelezésben

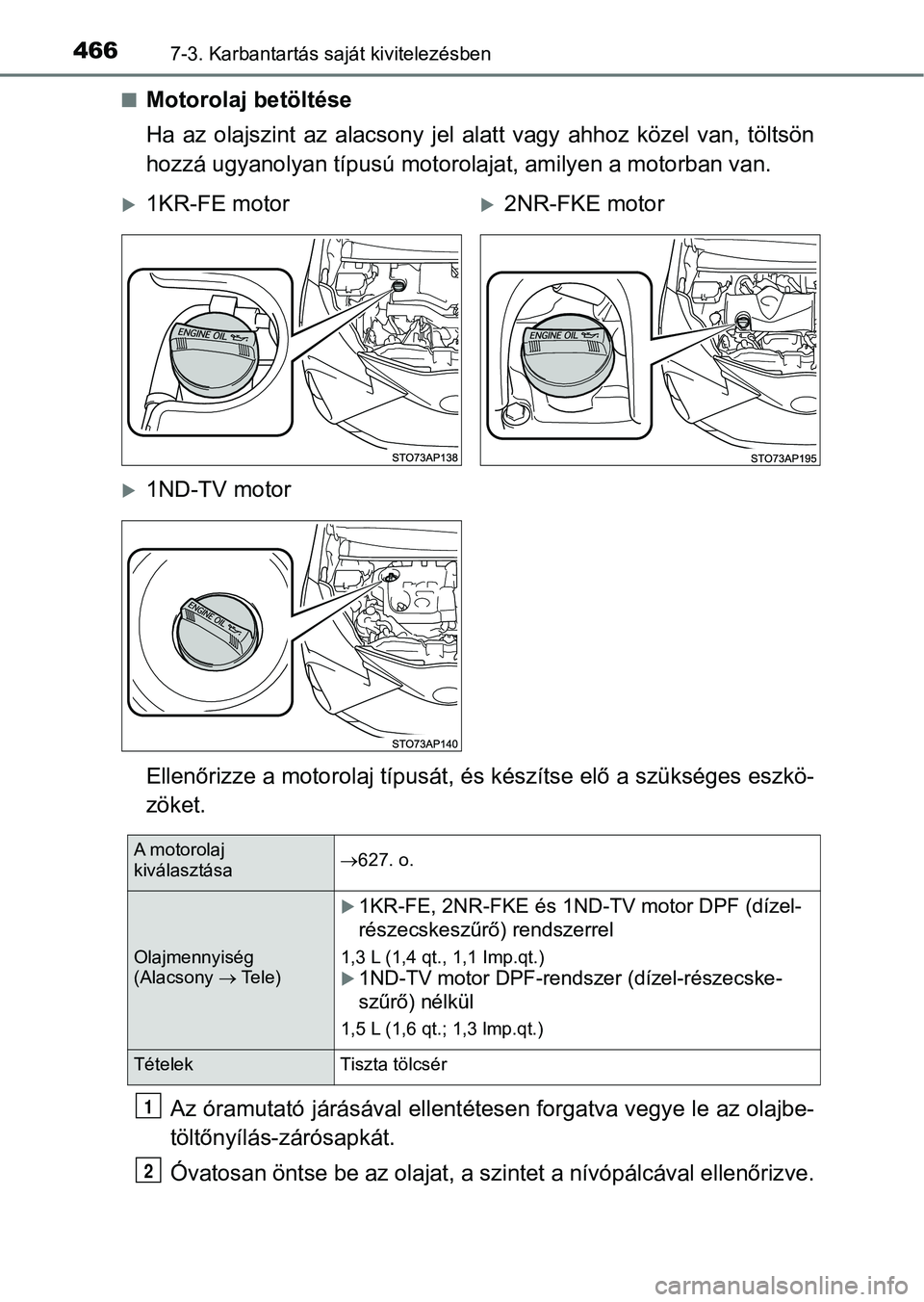

nMotorolaj betöltése
Ha az olajszint az alacsony jel alatt vagy ahhoz közel van, töltsön
hozzá ugyanolyan típu sú motorolajat, amilyen a motorban van.
Ellenőrizze a motorolaj típusát, és készítse elő a szükséges eszkö-
zöket.
Az óramutató járásával ellentétesen forgatva vegye le az olajbe -
töltőnyílás-zárósapkát.
Óvatosan öntse be az olajat, a s zintet a nívópálcával ellenőrizve.
1KR-FE motor2NR-FKE motor
1ND-TV motor
A motorolaj
kiválasztása
627. o.
Olajmennyiség
(Alacsony Tele)
1KR-FE, 2NR-FKE és 1ND-TV motor DPF (dízel-
részecskeszűrő) rendszerrel
1,3 L (1,4 qt., 1,1 Imp.qt.)
1ND-TV motor DPF-rendszer (dízel-részecske-
szűrő) nélkül
1,5 L (1,6 qt.; 1,3 lmp.qt.)
Tételek Tiszta tölcsér
1
2
Page 467 of 676

4677-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

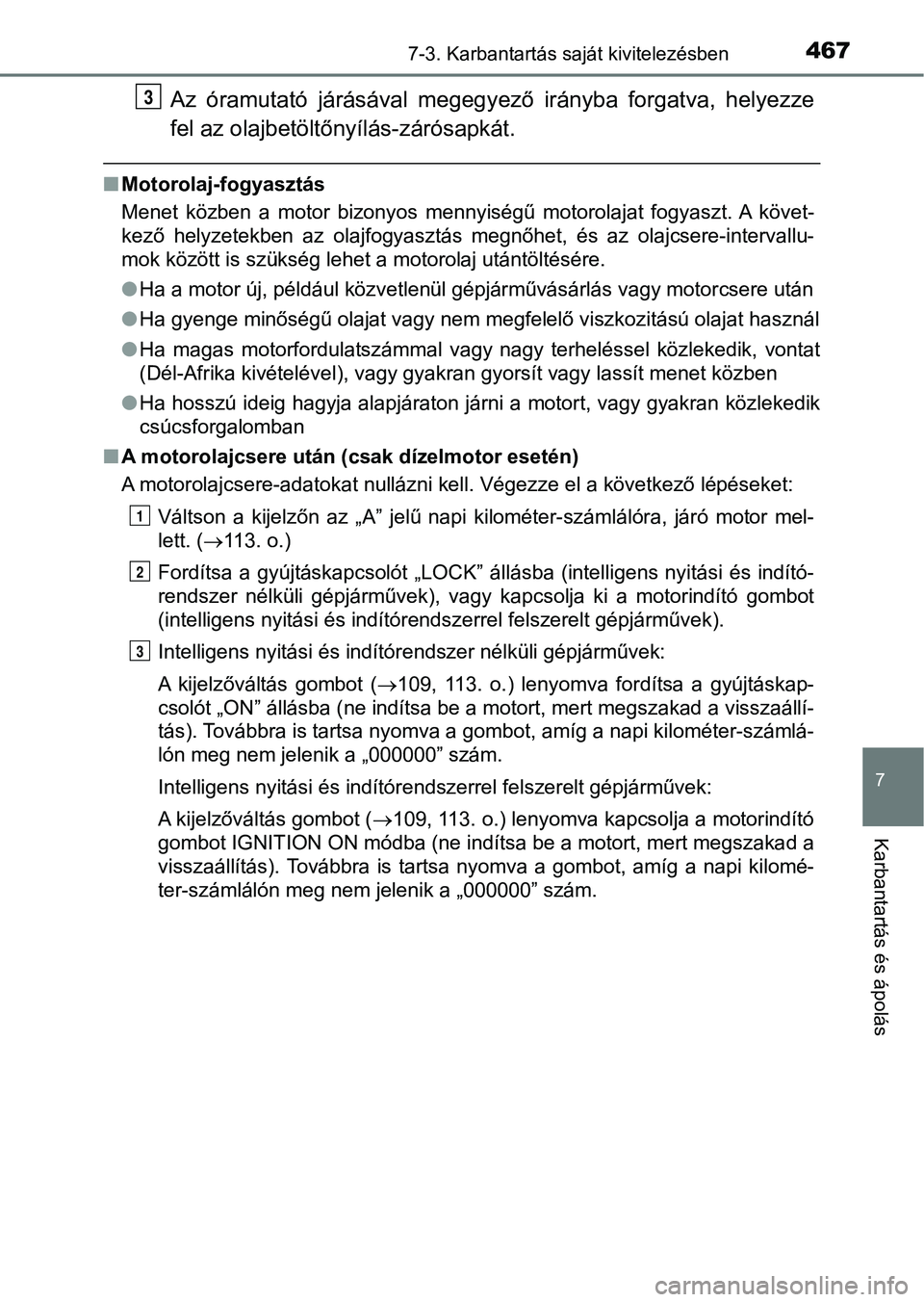

Az óramutató járásával megegyező irányba forgatva, helyezze
fel az olajbetöltőnyílás-zárósapkát.
nMotorolaj-fogyasztás
Menet közben a motor bizonyos mennyiségű motorolajat fogyaszt. A k ö v e t-
kező helyzetekben az olajfogyasztás megnőhet, és az olajcsere-i ntervallu-
mok között is szükség lehet a motorolaj utántöltésére.
l Ha a motor új, például közvetlenül gépjárművásárlás vagy motorc sere után
l Ha gyenge minőségű olajat vagy nem megfelelő viszkozitású olaja t használ
l Ha magas motorfordulatszámmal vagy nagy terheléssel közlekedik, vontat
(Dél-Afrika kivételével), vagy gyakran gyorsít vagy lassít mene t közben
l Ha hosszú ideig hagyja alapjáraton járni a motort, vagy gyakran közlekedik
csúcsforgalomban
n A motorolajcsere után (csak dízelmotor esetén)
A motorolajcsere-adatokat nullázni kell. Végezze el a következő lépéseket:
Váltson a kijelzőn az „A” jelű napi kilométer-számlálóra, járó motor mel-
lett. ( 113. o.)
Fordítsa a gyújtáskapcsolót „LOCK” állásba (intelligens nyitási és indító-
rendszer nélküli gépjárművek), vagy kapcsolja ki a motorindító gombot
(intelligens nyitási és indítórendszerrel felszerelt gépjárműve k).
Intelligens nyitási és indítórendszer nélküli gépjárművek:
A kijelzőváltás gombot ( 109, 113. o.) lenyomva fordítsa a gyújtáskap-
csolót „ON” állásba (ne indítsa be a motort, mert megszakad a v isszaállí-
tás). Továbbra is tartsa nyomva a gombot, amíg a napi kilométer -számlá-
lón meg nem jelenik a „000000” szám.
Intelligens nyitási és indítórendszerrel felszerelt gépjárművek :
A kijelzőváltás gombot ( 109, 113. o.) lenyomva kapcsolja a motorindító
gombot IGNITION ON módba (ne indítsa be a motort, mert megszaka d a
visszaállítás). Továbbra is tartsa nyomva a gombot, amíg a napi kilomé-
ter-számlálón meg nem jelenik a „000000” szám.
3
1
2
3
Page 468 of 676

4687-3. Karbantartás saját kivitelezésben

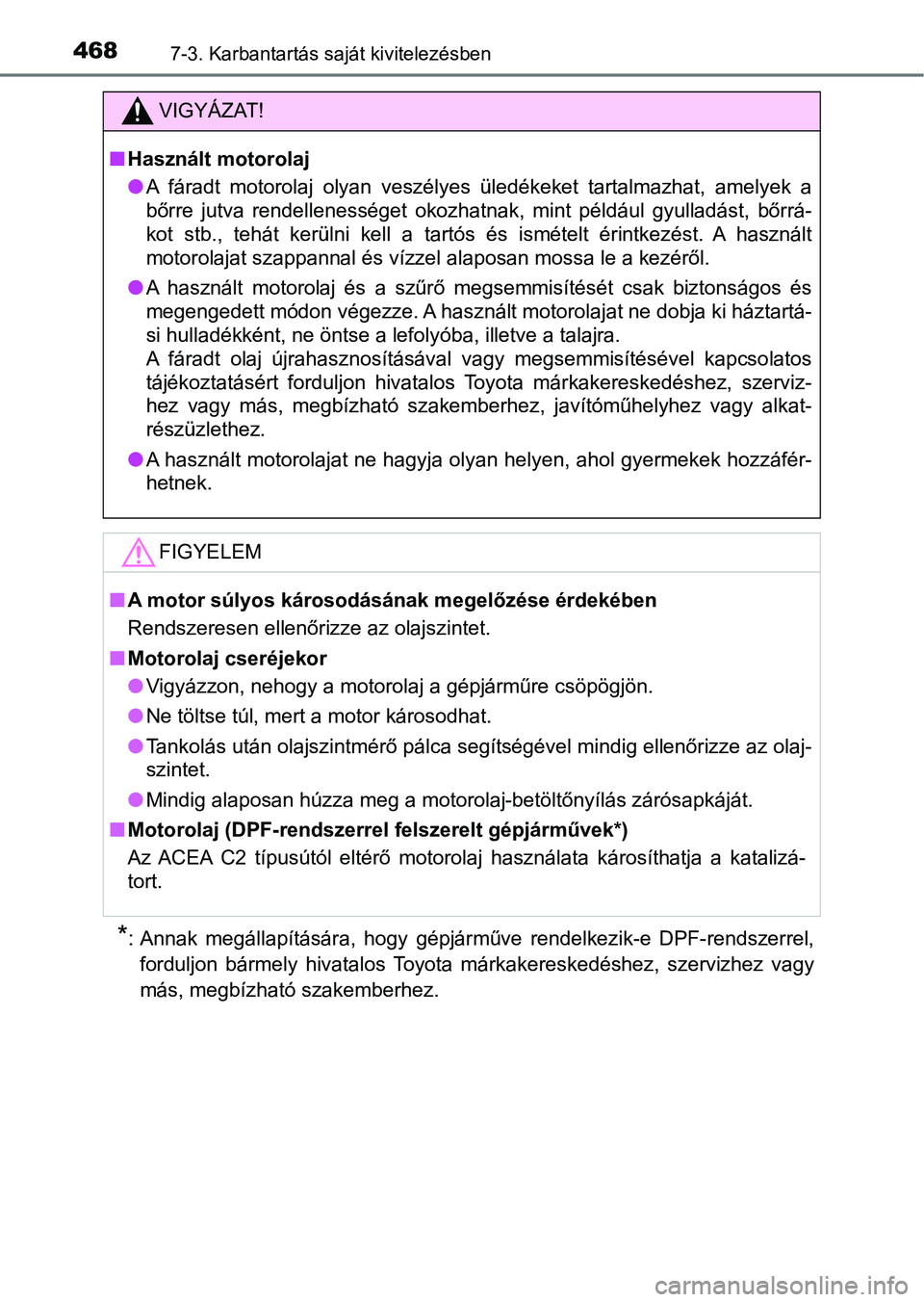

*: Annak megállapítására, hogy gépjárműve rendelkezik-e DPF-rendszerrel,
forduljon bármely hivatalos Toyota márkakereskedéshez, szervizhez vagy
más, megbízható szakemberhez.
VIGYÁZAT!
n Használt motorolaj
lA fáradt motorolaj olyan veszélyes üledékeket tartalmazhat, ame lyek a
bőrre jutva rendellenességet okozhatnak, mint például gyulladás t, bőrrá-
kot stb., tehát kerülni kell a tartós és ismételt érintkezést. A használt
motorolajat szappannal és vízzel alaposan mossa le a kezéről.
l A használt motorolaj és a szűrő megsemmisítését csak biztonságos és
megengedett módon végezze. A használt motorolajat ne dobja ki h áztartá-
si hulladékként, ne öntse a lefolyóba, illetve a talajra.
A fáradt olaj újrahasznosításával vagy megsemmisítésével kapcso latos
tájékoztatásért forduljon hivatalos Toyota márkakereskedéshez, szerviz-
hez vagy más, megbízható szakemberhez, javítóműhelyhez vagy alk at-
részüzlethez.
l A használt motorolajat ne hagyja olyan helyen, ahol gyermekek h ozzáfér-
hetnek.
FIGYELEM
n A motor súlyos károsodásának megelőzése érdekében
Rendszeresen ellenőrizze az olajszintet.
n Motorolaj cseréjekor
lVigyázzon, nehogy a motorolaj a gépjárműre csöpögjön.
l Ne töltse túl, mert a motor károsodhat.
l Tankolás után olajszintmérő pálca segítségével mindig ellenőriz ze az olaj-
szintet.
l Mindig alaposan húzza meg a motorolaj-betöltőnyílás zárósapkájá t.
n Motorolaj (DPF-rendszerre l felszerelt gépjárművek*)
Az ACEA C2 típusútól eltérő motorolaj használata károsíthatja a katalizá-
tort.
Page 469 of 676

4697-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

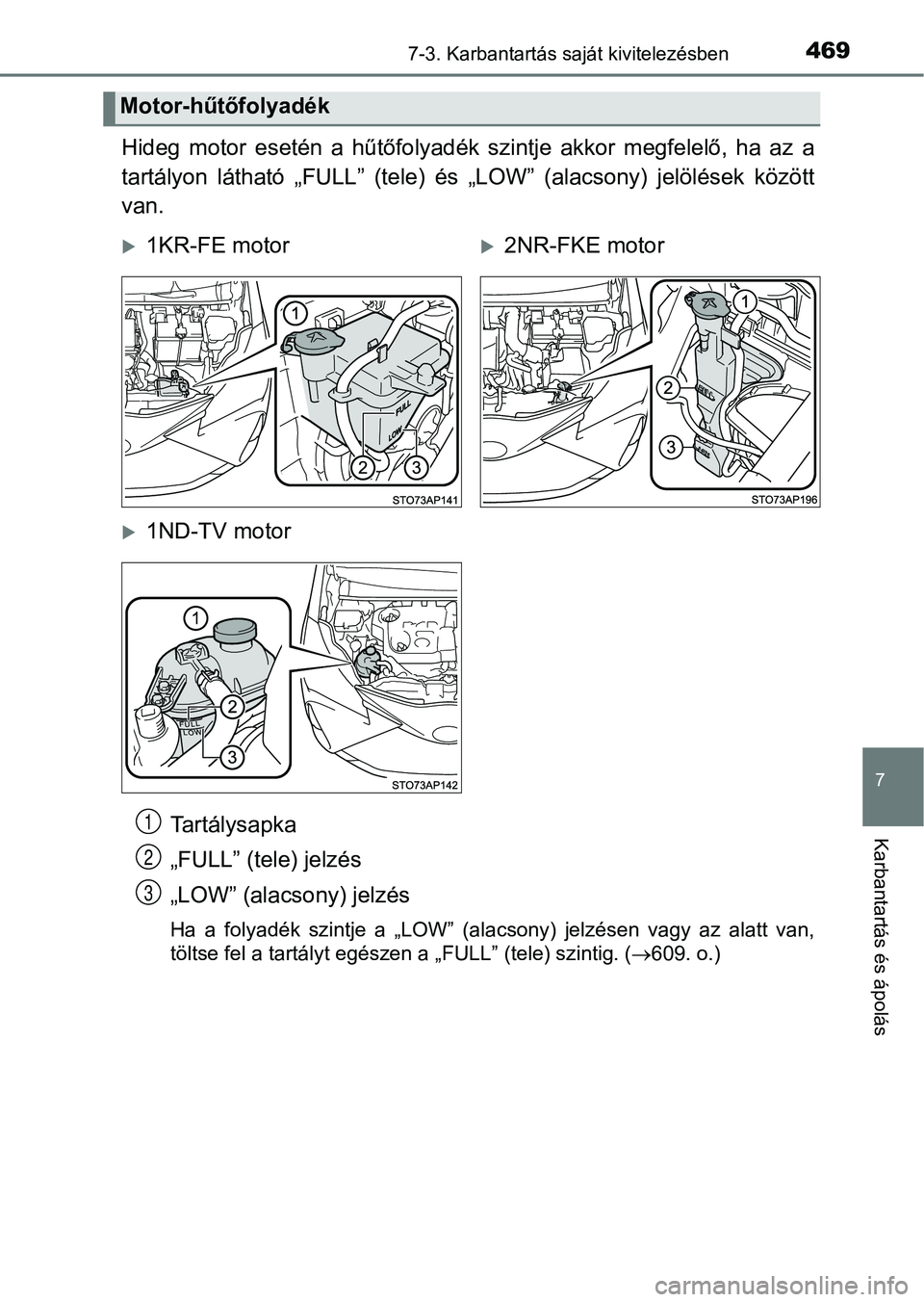

Hideg motor esetén a hűtőfolyadék szintje akkor megfelelő, ha az a
tartályon látható „FULL” (tele) és „LOW” (alacsony) jelölések k özött
van.
Tartálysapka
„FULL” (tele) jelzés
„LOW” (alacsony) jelzés
Ha a folyadék szintje a „LOW” (alacsony) jelzésen vagy az alatt van,
töltse fel a tartályt egészen a „FULL” (tele) szintig. ( 609. o.)
Motor-hűtőfolyadék
1KR-FE motor2NR-FKE motor
1ND-TV motor
1
2
3
Page 470 of 676

4707-3. Karbantartás saját kivitelezésben

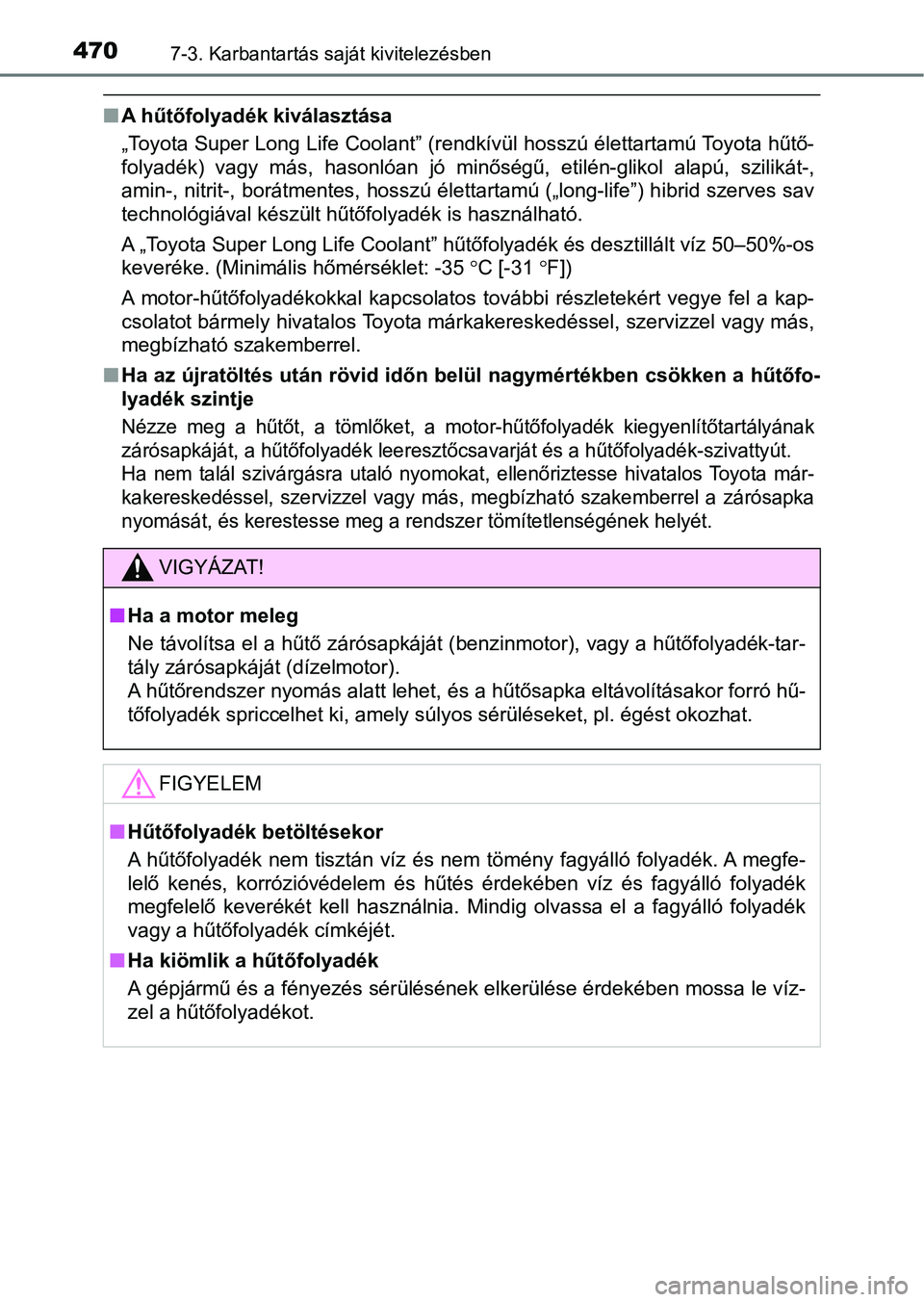

nA hűtőfolyadék kiválasztása
„Toyota Super Long Life Coolant” (rendkívül hosszú élettartamú Toyota hűtő-
folyadék) vagy más, hasonlóan jó minőségű, etilén-glikol alapú, szilikát-,
amin-, nitrit-, borátmentes, hosszú élettartamú („long-life”) h ibrid szerves sav
technológiával készült hűtőfolyadék is használható.
A „Toyota Super Long Life Coolant” hűtőfolyadék és desztillált víz 50–50%-os
keveréke. (Minimális hőmérséklet: -35 C [-31 F])
A motor-hűtőfolyadékokkal kapcsolatos további részletekért vegye fel a kap-
csolatot bármely hivatalos Toyota márkakereskedéssel, szervizzel vagy más,
megbízható szakemberrel.
n Ha az újratöltés után rövid id őn belül nagymértékben csökken a hűtőfo-
lyadék szintje
Nézze meg a hűtőt, a tömlőket, a motor-hűtőfolyadék kiegyenlítő tartályának
zárósapkáját, a hűtőfolyadék leeresztőcsavarját és a hűtőfolyad ék-szivattyút.
Ha nem talál szivárgásra utaló nyomokat, ellenőriztesse hivatalos Toyota már-
kakereskedéssel, szervizzel vagy más, megbízható szakemberrel a zárósapka
nyomását, és kerestesse meg a rendszer tömítetlenségének helyét .
VIGYÁZAT!
nHa a motor meleg
Ne távolítsa el a hűtő zárósapkáját (benzinmotor), vagy a hűtőf olyadék-tar-
tály zárósapkáját (dízelmotor).
A hűtőrendszer nyomás alatt lehet, és a hűtősapka eltávolításak or forró hű-
tőfolyadék spriccelhet ki, amely súlyos sérüléseket, pl. égést okozhat.
FIGYELEM
nHűtőfolyadék betöltésekor
A hűtőfolyadék nem tisztán víz és nem tömény fagyálló folyadék. A megfe-
lelő kenés, korrózióvédelem és hűtés érdekében víz és fagyálló folyadék
megfelelő keverékét kell használnia. Mindig olvassa el a fagyál ló folyadék
vagy a hűtőfolyadék címkéjét.
n Ha kiömlik a hűtőfolyadék
A gépjármű és a fényezés sérülésének elkerülése érdekében mossa le víz-
zel a hűtőfolyadékot.
