5017-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Távirányító/elektronikus kulcs eleme
lLaposfejű csavarhúzó
l Lítium elem: CR2016 (intelligens nyitási és indítórendszer nélk üli
gépjárművek) vagy CR2032 (intelligens nyitási és indítórendszer rel
felszerelt gépjárművek)
Intelligens nyitási és indítór endszer nélküli gépjárművek
Emelje fel a fedelet.
Tolja be a csavarhúzót a nyílásba
és nyomja le.
A kulcs károsodásának megelőzé-
se érdekében tekerje körbe a csa-
varhúzó hegyét ragasztószalaggal.
Vegye le a fedelet.
Tolja be a csavarhúzót a kulcs aljá-
ba és nyomja le.
: Felszereltségtől függően
Ha lemerült az elem, helyezzen be újat.
Ehhez a következőkre lesz szüksége:
Elemcsere
1
2

5027-3. Karbantartás saját kivitelezésben
Vegye ki a lemerült elemet.
Rakja be az új elemet a „+” végével
felfelé.
Intelligens nyitási és indítórendszerrel felszerelt gépjárművek
Vegye ki a mechan ikus kulcsot.
Vegye le a fedelet.
A kulcs károsodásának megelőzé-
se érdekében tekerje körbe a csa-
varhúzó hegyét ragasztószalaggal.
Távolítsa el az elem fedelét.
3
1
2
3

5037-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

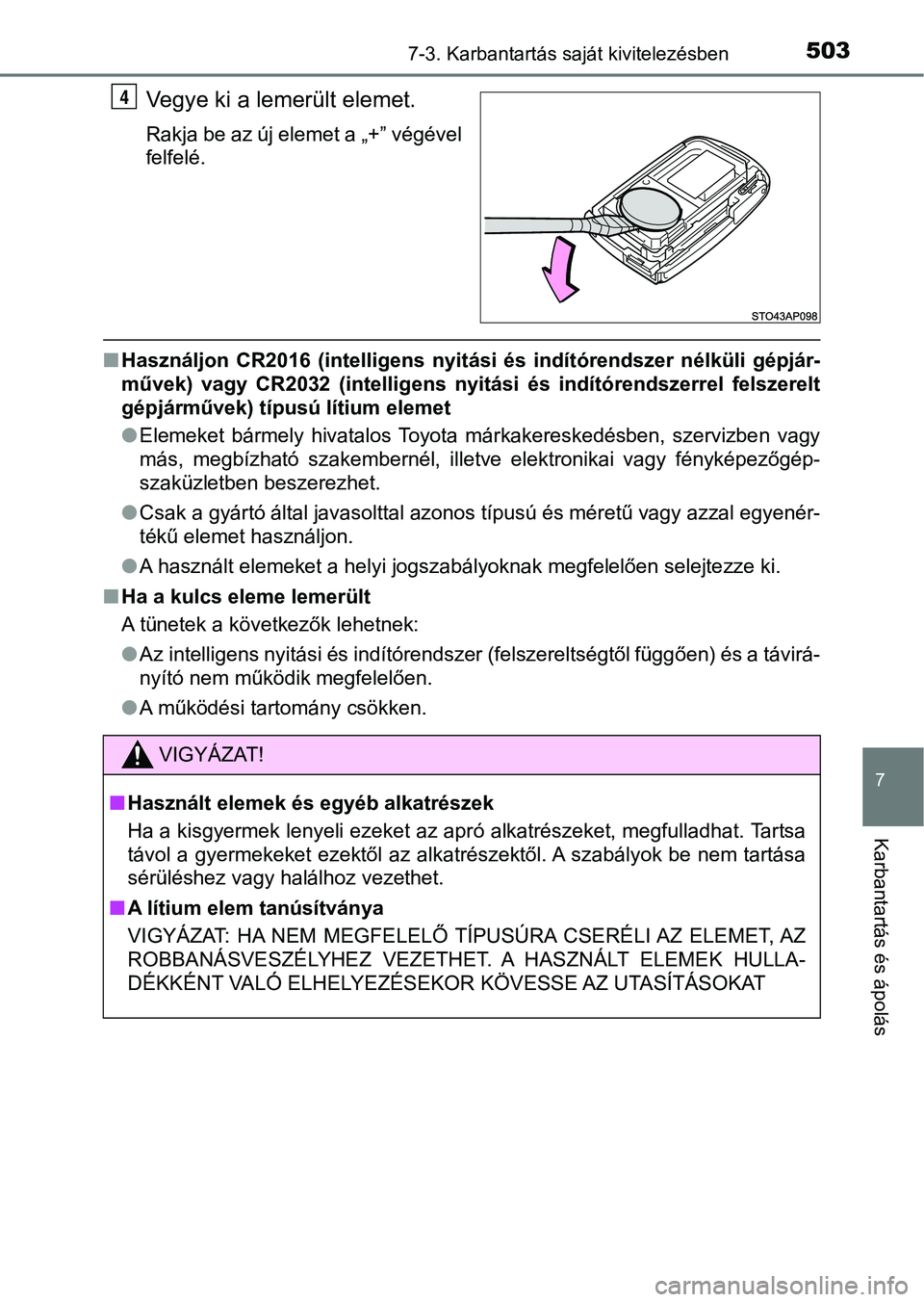

Vegye ki a lemerült elemet.
Rakja be az új elemet a „+” végével
felfelé.
nHasználjon CR2016 (intelligens nyitási és indítórendszer nélkül i gépjár-
művek) vagy CR2032 (intelligens n yitási és indítórendszerrel felszerelt
gépjárművek) típusú lítium elemet
l Elemeket bármely hivatalos Toyota márkakereskedésben, szervizbe n vagy
más, megbízható szakembernél, illetve elektronikai vagy fénykép ezőgép-
szaküzletben beszerezhet.
l Csak a gyártó által javasolttal azonos típusú és méretű vagy azzal egyenér-
tékű elemet használjon.
l A használt elemeket a helyi jogszabályoknak megfelelően selejte zze ki.
n Ha a kulcs eleme lemerült
A tünetek a következők lehetnek:
lAz intelligens nyitási és indítórendszer (felszereltségtől függ ően) és a távirá-
nyító nem működik megfelelően.
l A működési tartomány csökken.
4
VIGYÁZAT!
n Használt elemek és egyéb alkatrészek
Ha a kisgyermek lenyeli ezeket az apró alkatrészeket, megfullad hat. Tartsa
távol a gyermekeket ezektől az alkatrészektől. A szabályok be n em tartása
sérüléshez vagy halálhoz vezethet.
n A lítium elem tanúsítványa
VIGYÁZAT: HA NEM MEGFELELŐ TÍPUSÚRA CSERÉLI AZ ELEMET, AZ
ROBBANÁSVESZÉLYHEZ VEZETHET. A HASZNÁLT ELEMEK HULLA-
DÉKKÉNT VALÓ ELHELYEZÉSEKOR KÖVESSE AZ UTASÍTÁSOKAT

5047-3. Karbantartás saját kivitelezésben
FIGYELEM
nAz elem cseréjét követő helyes működés érdekében
A balesetek elkerülése érdekében ügyeljen a következő szabályok betartá-
sára:
l Mindig száraz kézzel dolgozzon. Nedvesség hatására az elem berozsdá-
sodhat.
l Ne nyúljon más alkatrészekhez a távirányítóban, illetve ne mozd ítsa el
azokat.
l Ne hajlítsa el az elem érintkezőit.

5057-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Biztosítékok ellenőrzése és cseréje
Fordítsa a gyújtáskapcsolót „LOCK” állásba (intelligens nyitási és
indítórendszer nélküli gépjárművek), vagy kapcsolja ki a motori ndí-
tó gombot (intelligens nyitási és indítórendszerrel felszerelt gépjár-
művek).
Vegye le a biztosítékdoboz fedelét.
Motortér: „A” és „B” típusú biztosítékdoboz
„A” típusú biztosítékdoboz
Nyomja be a fület, és emelje le a fedelet.
„B” típusú biztosítékdoboz
Nyomja be a fület, és emelje le a fedelet.
Ha valamelyik elektronikus rend szer nem működik, előfordulhat,
hogy kiolvadt valamelyik biztosít ék. Ilyen esetben ellenőrizze és
szükség szerint cserélje ki a biztosítékokat.
1
2
1
2

5067-3. Karbantartás saját kivitelezésben
Motortér: „C” típusú biztosítékdoboz (balkormányos gépjárművek)
Húzza meg a szélen lévő gu-
miszalagot, hogy kiakaszt-
hassa a burkolatból, majd
nyomja be a füleket, és emel-
je le a burkolatot.
Távolítsa el az akkumulátor-
érintkező burkolatát, majd a
biztosítékdoboz fedelét.
Motortér: „C” típusú biztosítékdoboz (jobbkormányos gépjárművek )
Húzza meg a szélen lévő gu-
miszalagot, hogy kiakaszt-
hassa a burkolatból, majd
nyomja be a füleket, és emel-
je le a burkolatot.
Távolítsa el az akkumulátor-
érintkező burkolatát, majd a
biztosítékdoboz fedelét.
1
2
1
2

5077-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Műszerfal (balkormányos gépjárművek)
Vegye le a fedelet.
Műszerfal (jobbkormányos gépjárművek)Vegye le a fedelet.
Ne rántsa le nagy erővel a borí-
tást, mert hozzá van rögzítve a
lábtérvilágítás.
Vegye le a fedelet.
Távolítsa el a biztosítékot a ki-
húzószerszámmal.
Csak az „A” típusú biztosíték távo-
lítható el a kihúzószerszámmal.
1
2
3

5087-3. Karbantartás saját kivitelezésben
Ellenőrizze, hogy kiolvadt-e a biztosíték.Normál biztosíték
Kiolvadt biztosíték
Az „A” típustól az „F” típusig:
A kiolvadt biztosítékot cserélje ki megfelelő áramerősség-érték ű, új biztosí-
tékra. Az áramerősség értéke a biztosítékdoboz fedelén találhat ó.
„G” típus:
Forduljon hivatalos Toyota márkakereskedéshez, szervizhez vagy más,
megbízható szakemberhez.
4
1
2
„A” típus„B” típus
„C” típus„D” típus

5097-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
nA biztosíték kicserélése után
lHa a lámpák a biztosíték cseréjét követően sem világítanak, leh et, hogy iz-
zót kell cserélni. ( 511. o.)
l Ha a kicserélt biztosíték újra leolvad, vizsgáltassa meg a gépj árművet hiva-
talos Toyota márkakereskedéssel, szervizzel vagy más, megbízhat ó szak-
emberrel.
n Ha egy áramkörben túlterhelés lép fel
A biztosítékokat úgy tervezték, hogy kiolvadásukkal megvédjék a vezetékkö-
teget a károsodástól.
n Izzók cseréjekor
A Toyota javaslata szerint kimondottan ehhez a gépjárműhöz terv ezett, eredeti
Toyota termékeket használjon. Mivel egyes izzók a túlterhelés m egakadályozá-
sára tervezett áramkörökhöz csatlakoznak, a nem eredeti vagy a nem ehhez a
gépjárműhöz tervezett alk atrészek használhatatlannak bizonyulhatnak.
„E” típus„F” típus
„G” típus

5107-3. Karbantartás saját kivitelezésben

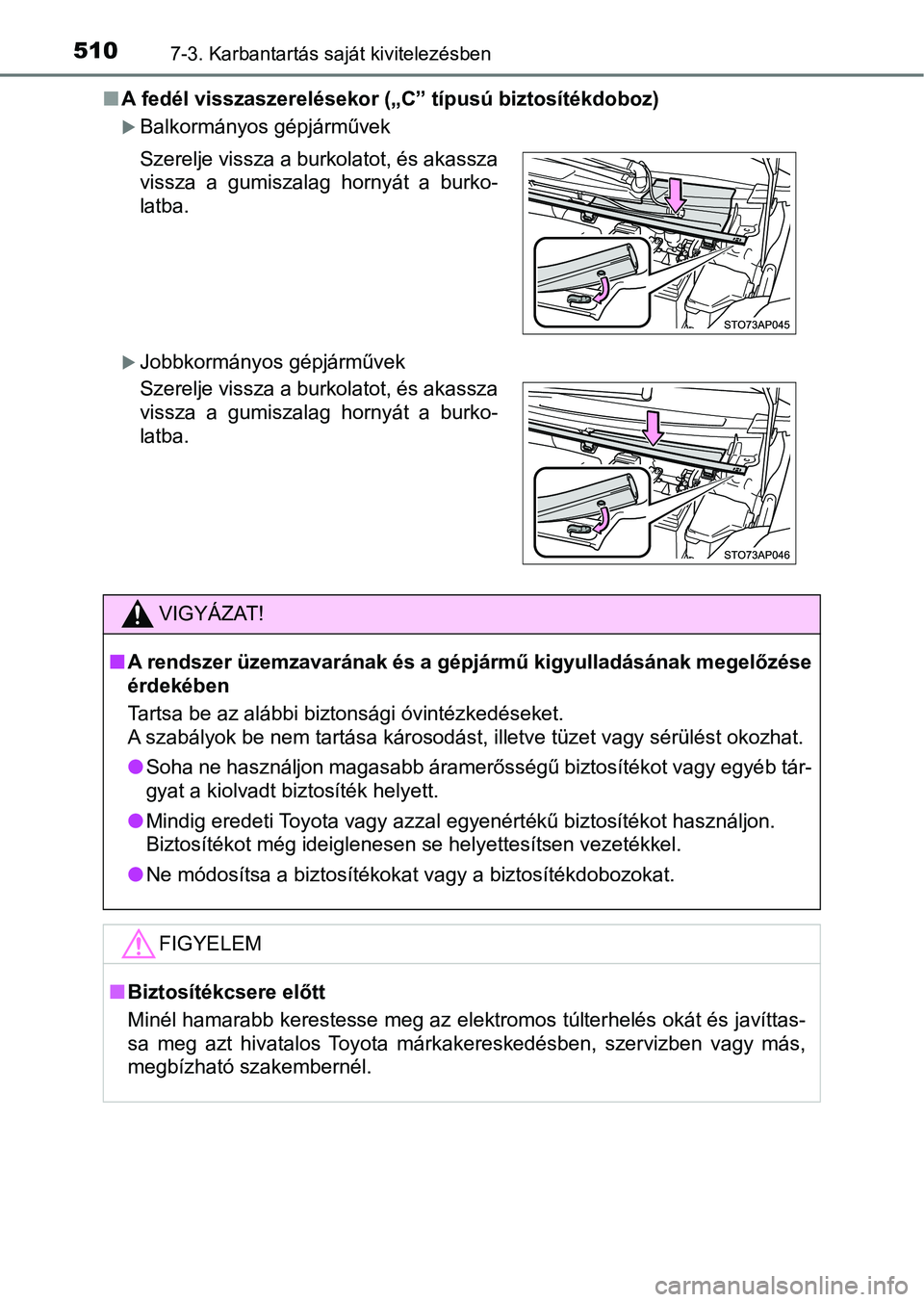

nA fedél visszaszerelésekor („C” típusú biztosítékdoboz)
Balkormányos gépjárművek
Jobbkormányos gépjárművek Szerelje vissza a burkolatot, és akassza
vissza a gumiszalag hornyát a burko-
latba.
Szerelje vissza a burkolatot, és akassza
vissza a gumiszalag hornyát a burko-
latba.
VIGYÁZAT!
nA rendszer üzemzavarának és a gépjármű kigyulladásának megelőzé se
érdekében
Tartsa be az alábbi biztonsági óvintézkedéseket.
A szabályok be nem tartása károsodást, illetve tüzet vagy sérülést okozhat.
l Soha ne használjon magasabb áramerősségű biztosítékot vagy egyé b tár-
gyat a kiolvadt biztosíték helyett.
l Mindig eredeti Toyota vagy azzal egyenértékű biztosítékot haszn áljon.
Biztosítékot még ideiglenesen se helyettesítsen vezetékkel.
l Ne módosítsa a biztosítékokat vagy a biztosítékdobozokat.
FIGYELEM
nBiztosítékcsere előtt
Minél hamarabb kerestesse meg az elektromos túlterhelés okát és javíttas-
sa meg azt hivatalos Toyota márkakereskedésben, szervizben vagy más,
megbízható szakembernél.
