7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

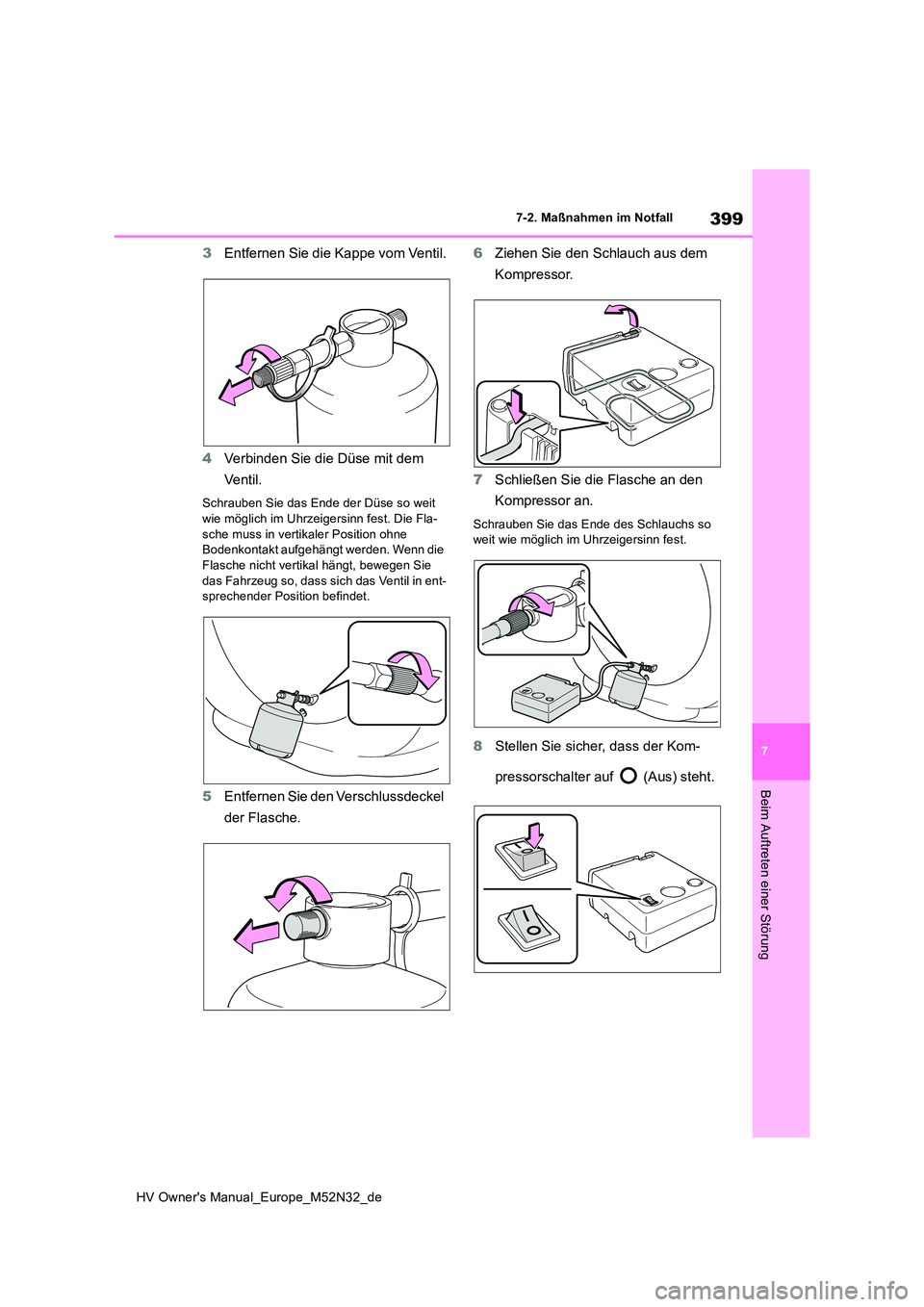

3Entfernen Sie die Kappe vom Ventil.
4 Verbinden Sie die Düse mit dem
Ve nt i l.
Schrauben Sie das Ende der Düse so weit wie möglich im Uhrzeigersinn fest. Die Fla-
sche muss in vertikaler Position ohne Bodenkontakt aufgehängt werden. Wenn die
Flasche nicht vertikal hängt, bewegen Sie das Fahrzeug so, dass sich das Ventil in ent-sprechender Position befindet.
5 Entfernen Sie den Verschlussdeckel
der Flasche.
6 Ziehen Sie den Schlauch aus dem
Kompressor.
7 Schließen Sie die Flasche an den
Kompressor an.
Schrauben Sie das Ende des Schlauchs so weit wie möglich im Uhrzeigersinn fest.
8 Stellen Sie sicher, dass der Kom-
pressorschalter auf (Aus) steht.

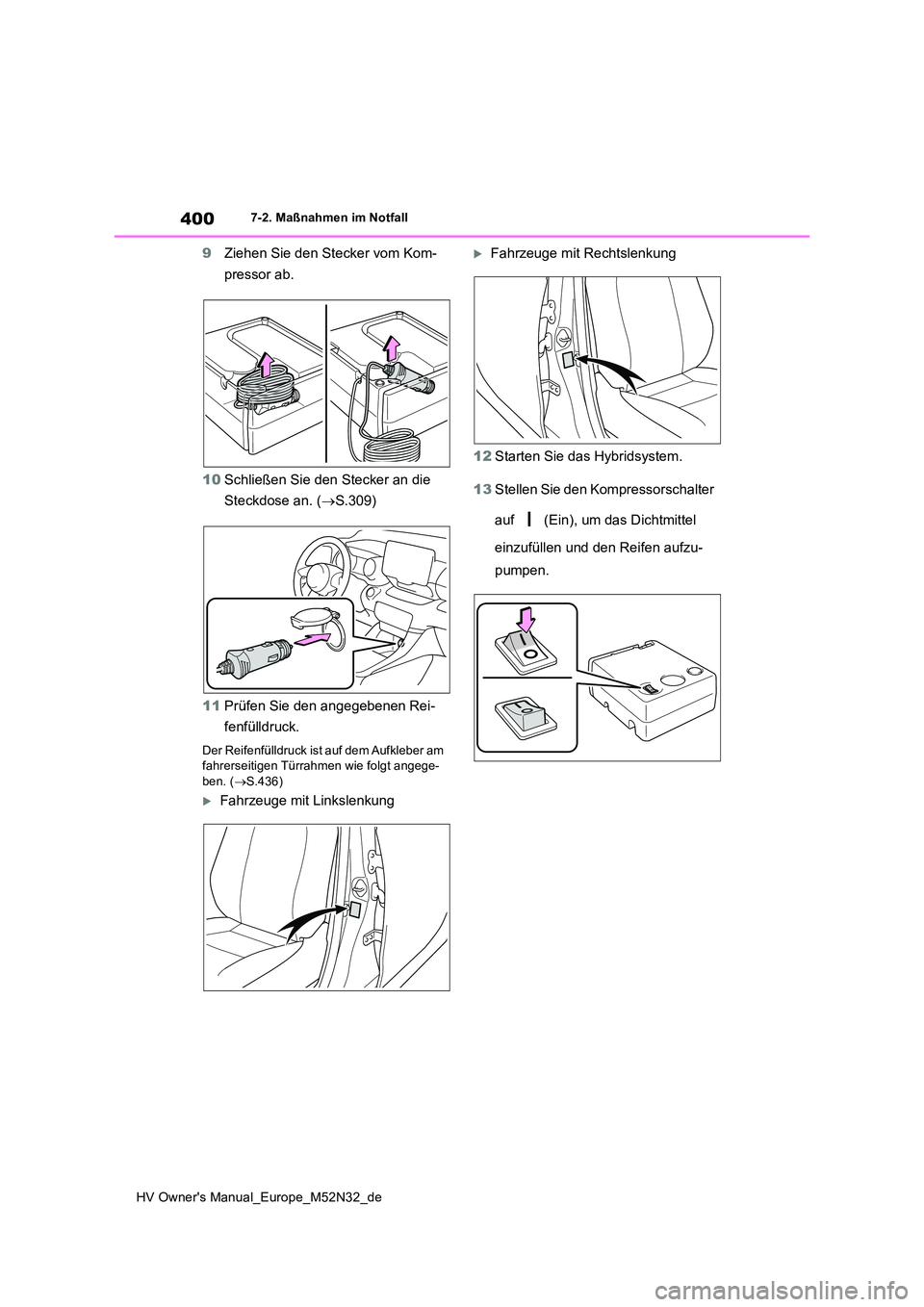

400
HV Owner's Manual_Europe_M52N32_de
7-2. Maßnahmen im Notfall
9Ziehen Sie den Stecker vom Kom-
pressor ab.
10 Schließen Sie den Stecker an die
Steckdose an. ( S.309)
11 Prüfen Sie den angegebenen Rei-
fenfülldruck.
Der Reifenfülldruck ist auf dem Aufkleber am fahrerseitigen Türrahmen wie folgt angege-
ben. ( S.436)
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
12 Starten Sie das Hybridsystem.
13 Stellen Sie den Kompressorschalter
auf (Ein), um das Dichtmittel
einzufüllen und den Reifen aufzu-
pumpen.

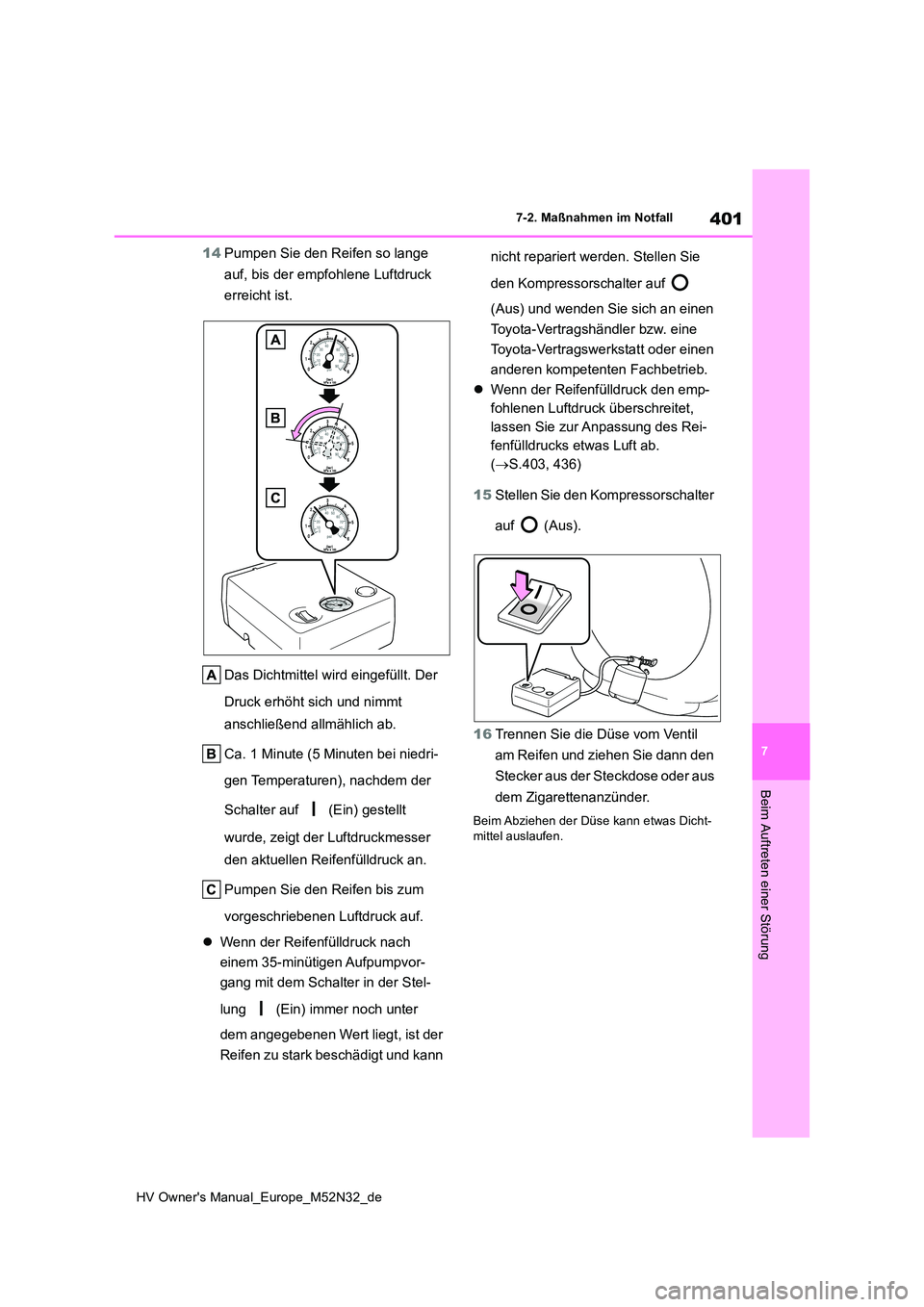

401
7
HV Owner's Manual_Europe_M52N32_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
14Pumpen Sie den Reifen so lange
auf, bis der empfohlene Luftdruck
erreicht ist.
Das Dichtmittel wird eingefüllt. Der
Druck erhöht sich und nimmt
anschließend allmählich ab.
Ca. 1 Minute (5 Minuten bei niedri-
gen Temperaturen), nachdem der
Schalter auf (Ein) gestellt
wurde, zeigt der Luftdruckmesser
den aktuellen Reifenfülldruck an.
Pumpen Sie den Reifen bis zum
vorgeschriebenen Luftdruck auf.
 Wenn der Reifenfülldruck nach
einem 35-minütigen Aufpumpvor-
gang mit dem Schalter in der Stel-
lung (Ein) immer noch unter
dem angegebenen Wert liegt, ist der
Reifen zu stark beschädigt und kann
nicht repariert werden. Stellen Sie
den Kompressorschalter auf
(Aus) und wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb.
 Wenn der Reifenfülldruck den emp-
fohlenen Luftdruck überschreitet,
lassen Sie zur Anpassung des Rei-
fenfülldrucks etwas Luft ab.
( S.403, 436)
15 Stellen Sie den Kompressorschalter
auf (Aus).
16 Trennen Sie die Düse vom Ventil
am Reifen und ziehen Sie dann den
Stecker aus der Steckdose oder aus
dem Zigarettenanzünder.
Beim Abziehen der Düse kann etwas Dicht- mittel auslaufen.

402
HV Owner's Manual_Europe_M52N32_de
7-2. Maßnahmen im Notfall

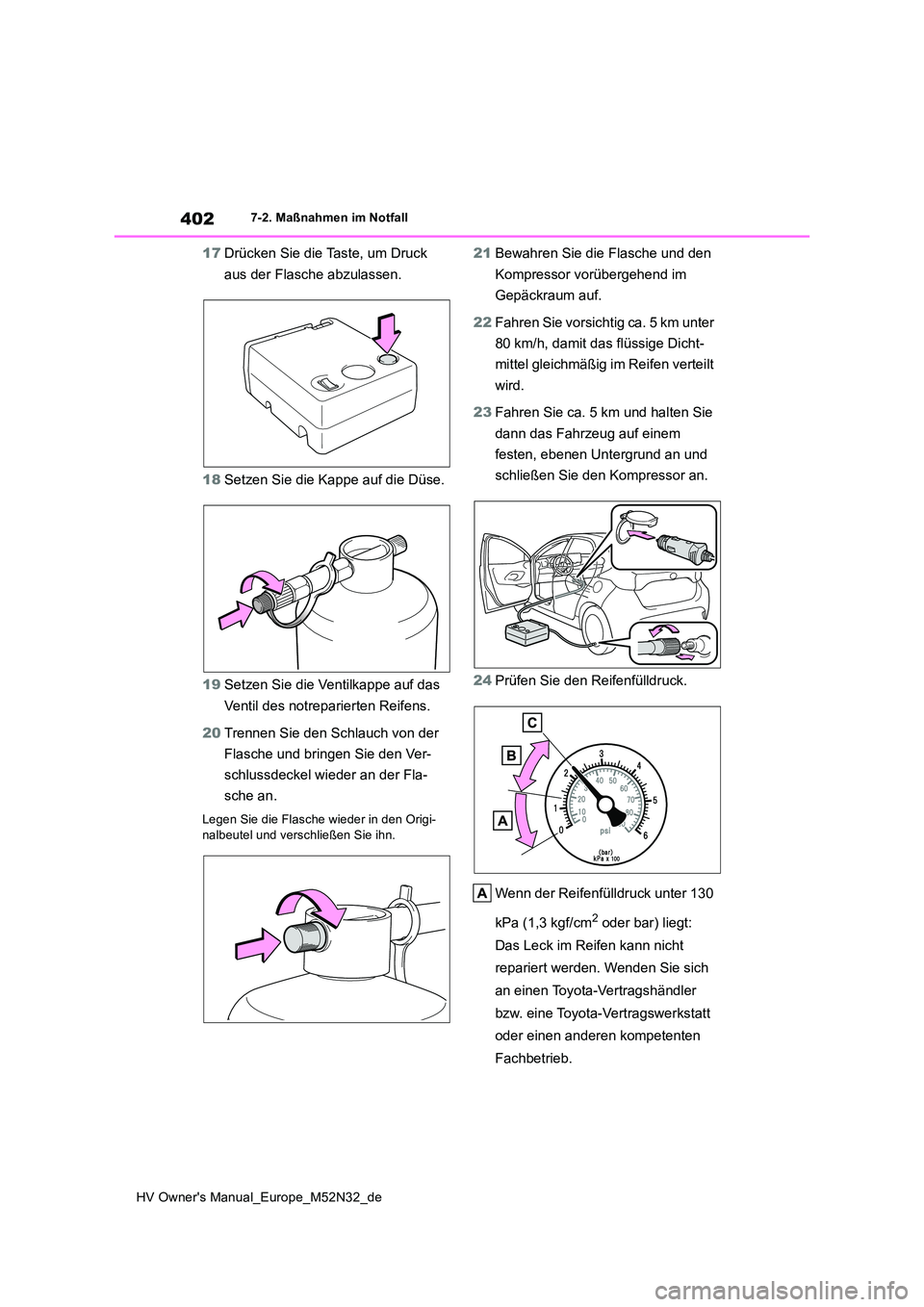

17Drücken Sie die Taste, um Druck
aus der Flasche abzulassen.
18 Setzen Sie die Kappe auf die Düse.
19 Setzen Sie die Ventilkappe auf das
Ventil des notreparierten Reifens.
20 Trennen Sie den Schlauch von der
Flasche und bringen Sie den Ver-
schlussdeckel wieder an der Fla-
sche an.
Legen Sie die Flasche wieder in den Origi- nalbeutel und verschließen Sie ihn.
21 Bewahren Sie die Flasche und den
Kompressor vorübergehend im
Gepäckraum auf.
22 Fahren Sie vorsichtig ca. 5 km unter
80 km/h, damit das flüssige Dicht-
mittel gleichmäßig im Reifen verteilt
wird.
23 Fahren Sie ca. 5 km und halten Sie
dann das Fahrzeug auf einem
festen, ebenen Untergrund an und
schließen Sie den Kompressor an.
24 Prüfen Sie den Reifenfülldruck.
Wenn der Reifenfülldruck unter 130
kPa (1,3 kgf/cm2 oder bar) liegt:
Das Leck im Reifen kann nicht
repariert werden. Wenden Sie sich
an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten
Fachbetrieb.

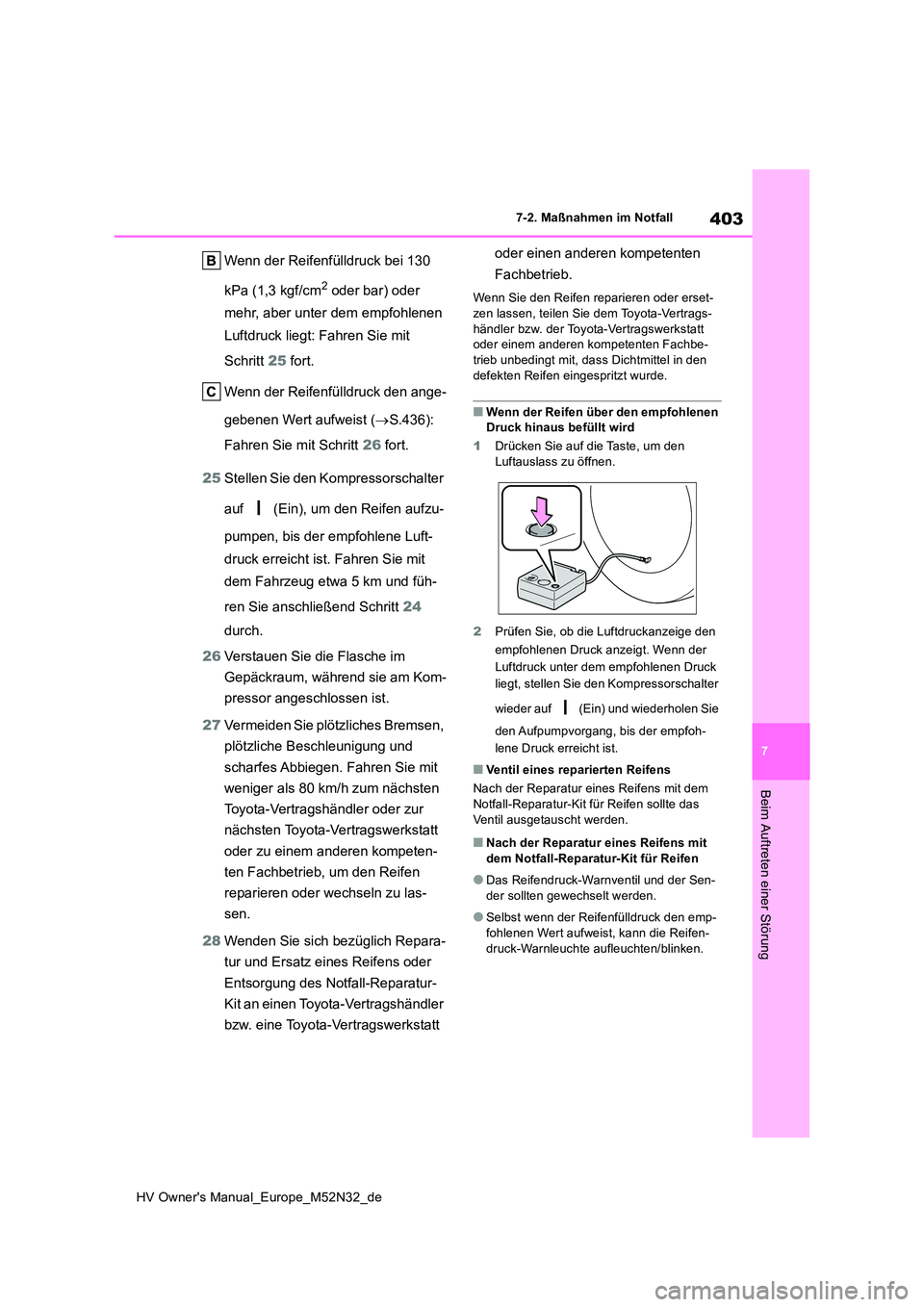

403
7
HV Owner's Manual_Europe_M52N32_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Wenn der Reifenfülldruck bei 130
kPa (1,3 kgf/cm2 oder bar) oder
mehr, aber unter dem empfohlenen
Luftdruck liegt: Fahren Sie mit
Schritt 25 fort.
Wenn der Reifenfülldruck den ange-
gebenen Wert aufweist ( S.436):
Fahren Sie mit Schritt 26 fort.
25 Stellen Sie den Kompressorschalter
auf (Ein), um den Reifen aufzu-
pumpen, bis der empfohlene Luft-
druck erreicht ist. Fahren Sie mit
dem Fahrzeug etwa 5 km und füh-
ren Sie anschließend Schritt 24
durch.
26 Verstauen Sie die Flasche im
Gepäckraum, während sie am Kom-
pressor angeschlossen ist.
27 Vermeiden Sie plötzliches Bremsen,
plötzliche Beschleunigung und
scharfes Abbiegen. Fahren Sie mit
weniger als 80 km/h zum nächsten
Toyota-Vertragshändler oder zur
nächsten Toyota-Vertragswerkstatt
oder zu einem anderen kompeten-
ten Fachbetrieb, um den Reifen
reparieren oder wechseln zu las-
sen.
28 Wenden Sie sich bezüglich Repara-
tur und Ersatz eines Reifens oder
Entsorgung des Notfall-Reparatur-
Kit an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten
Fachbetrieb.
Wenn Sie den Reifen reparieren oder erset-
zen lassen, teilen Sie dem Toyota-Vertrags- händler bzw. der Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbe-
trieb unbedingt mit, dass Dichtmittel in den defekten Reifen eingespritzt wurde.
■Wenn der Reifen über den empfohlenen Druck hinaus befüllt wird
1 Drücken Sie auf die Taste, um den
Luftauslass zu öffnen.
2 Prüfen Sie, ob die Luftdruckanzeige den
empfohlenen Druck anzeigt. Wenn der
Luftdruck unter dem empfohlenen Druck
liegt, stellen Sie den Kompressorschalter
wieder auf (Ein) und wiederholen Sie
den Aufpumpvorgang, bis der empfoh-
lene Druck erreicht ist.
■Ventil eines reparierten Reifens
Nach der Reparatur eines Reifens mit dem
Notfall-Reparatur-Kit für Reifen sollte das Ventil ausgetauscht werden.
■Nach der Reparatur eines Reifens mit dem Notfall-Reparatur-Kit für Reifen
●Das Reifendruck-Warnventil und der Sen-der sollten gewechselt werden.
●Selbst wenn der Reifenfülldruck den emp-fohlenen Wert aufweist, kann die Reifen-
druck-Warnleuchte aufleuchten/blinken.

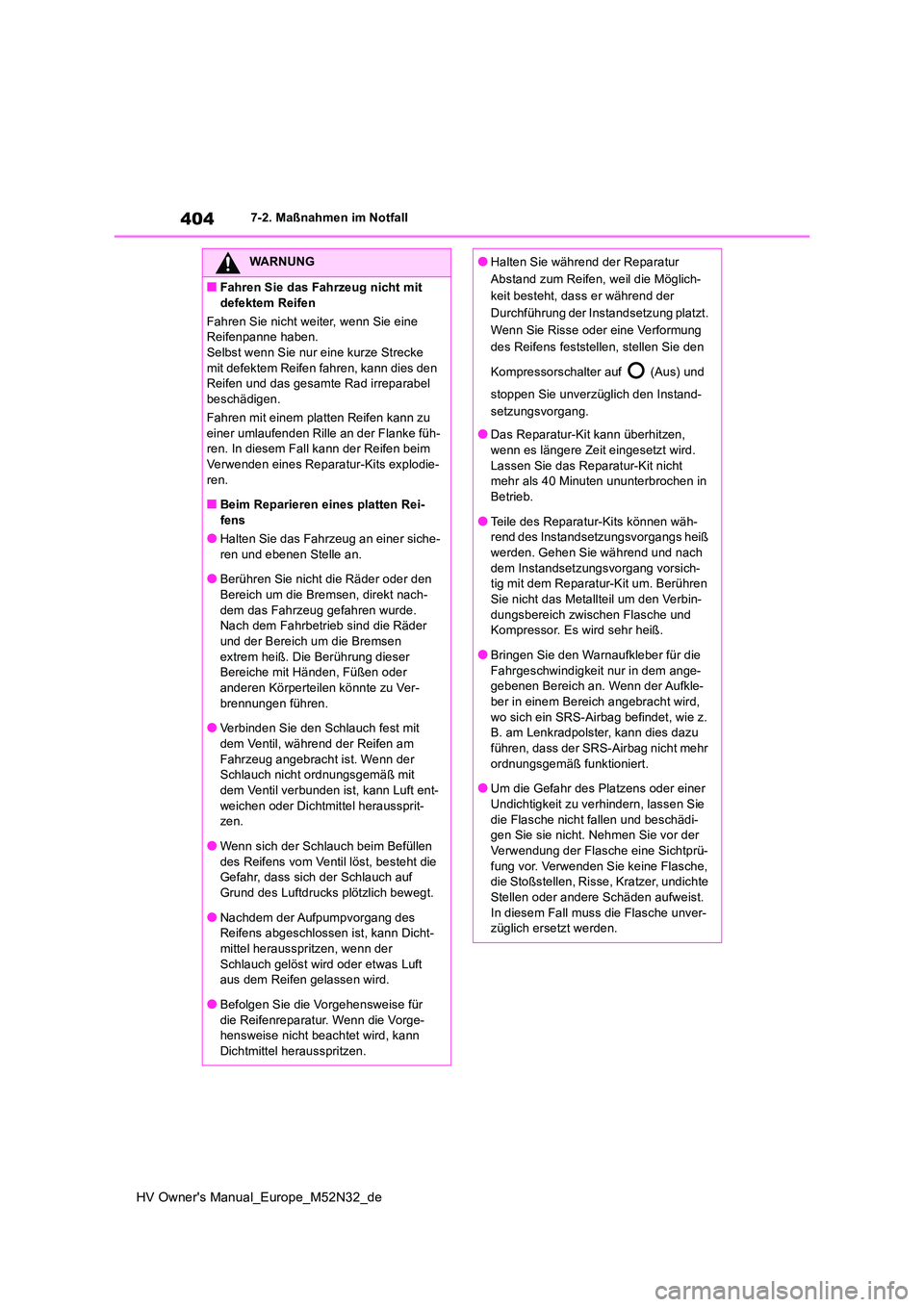

404
HV Owner's Manual_Europe_M52N32_de
7-2. Maßnahmen im Notfall
WARNUNG
■Fahren Sie das Fahrzeug nicht mit
defektem Reifen
Fahren Sie nicht weiter, wenn Sie eine Reifenpanne haben.Selbst wenn Sie nur eine kurze Strecke
mit defektem Reifen fahren, kann dies den Reifen und das gesamte Rad irreparabel beschädigen.
Fahren mit einem platten Reifen kann zu
einer umlaufenden Rille an der Flanke füh- ren. In diesem Fall kann der Reifen beim Verwenden eines Reparatur-Kits explodie-
ren.
■Beim Reparieren eines platten Rei- fens
●Halten Sie das Fahrzeug an einer siche-
ren und ebenen Stelle an.
●Berühren Sie nicht die Räder oder den Bereich um die Bremsen, direkt nach-
dem das Fahrzeug gefahren wurde. Nach dem Fahrbetrieb sind die Räder und der Bereich um die Bremsen
extrem heiß. Die Berührung dieser Bereiche mit Händen, Füßen oder anderen Körperteilen könnte zu Ver-
brennungen führen.
●Verbinden Sie den Schlauch fest mit
dem Ventil, während der Reifen am Fahrzeug angebracht ist. Wenn der Schlauch nicht ordnungsgemäß mit
dem Ventil verbunden ist, kann Luft ent- weichen oder Dichtmittel heraussprit-zen.
●Wenn sich der Schlauch beim Befüllen des Reifens vom Ventil löst, besteht die Gefahr, dass sich der Schlauch auf
Grund des Luftdrucks plötzlich bewegt.
●Nachdem der Aufpumpvorgang des Reifens abgeschlossen ist, kann Dicht-
mittel herausspritzen, wenn der Schlauch gelöst wird oder etwas Luft aus dem Reifen gelassen wird.
●Befolgen Sie die Vorgehensweise für die Reifenreparatur. Wenn die Vorge-hensweise nicht beachtet wird, kann
Dichtmittel herausspritzen.
●Halten Sie während der Reparatur
Abstand zum Reifen, weil die Möglich-
keit besteht, dass er während der
Durchführung der Instandsetzung platzt.
Wenn Sie Risse oder eine Verformung
des Reifens feststellen, stellen Sie den
Kompressorschalter auf (Aus) und
stoppen Sie unverzüglich den Instand-
setzungsvorgang.
●Das Reparatur-Kit kann überhitzen,
wenn es längere Zeit eingesetzt wird. Lassen Sie das Reparatur-Kit nicht mehr als 40 Minuten ununterbrochen in
Betrieb.
●Teile des Reparatur-Kits können wäh- rend des Instandsetzungsvorgangs heiß
werden. Gehen Sie während und nach dem Instandsetzungsvorgang vorsich-tig mit dem Reparatur-Kit um. Berühren
Sie nicht das Metallteil um den Verbin- dungsbereich zwischen Flasche und Kompressor. Es wird sehr heiß.
●Bringen Sie den Warnaufkleber für die Fahrgeschwindigkeit nur in dem ange-gebenen Bereich an. Wenn der Aufkle-
ber in einem Bereich angebracht wird, wo sich ein SRS-Airbag befindet, wie z. B. am Lenkradpolster, kann dies dazu
führen, dass der SRS-Airbag nicht mehr ordnungsgemäß funktioniert.
●Um die Gefahr des Platzens oder einer
Undichtigkeit zu verhindern, lassen Sie die Flasche nicht fallen und beschädi-gen Sie sie nicht. Nehmen Sie vor der
Verwendung der Flasche eine Sichtprü- fung vor. Verwenden Sie keine Flasche, die Stoßstellen, Risse, Kratzer, undichte
Stellen oder andere Schäden aufweist. In diesem Fall muss die Flasche unver-züglich ersetzt werden.

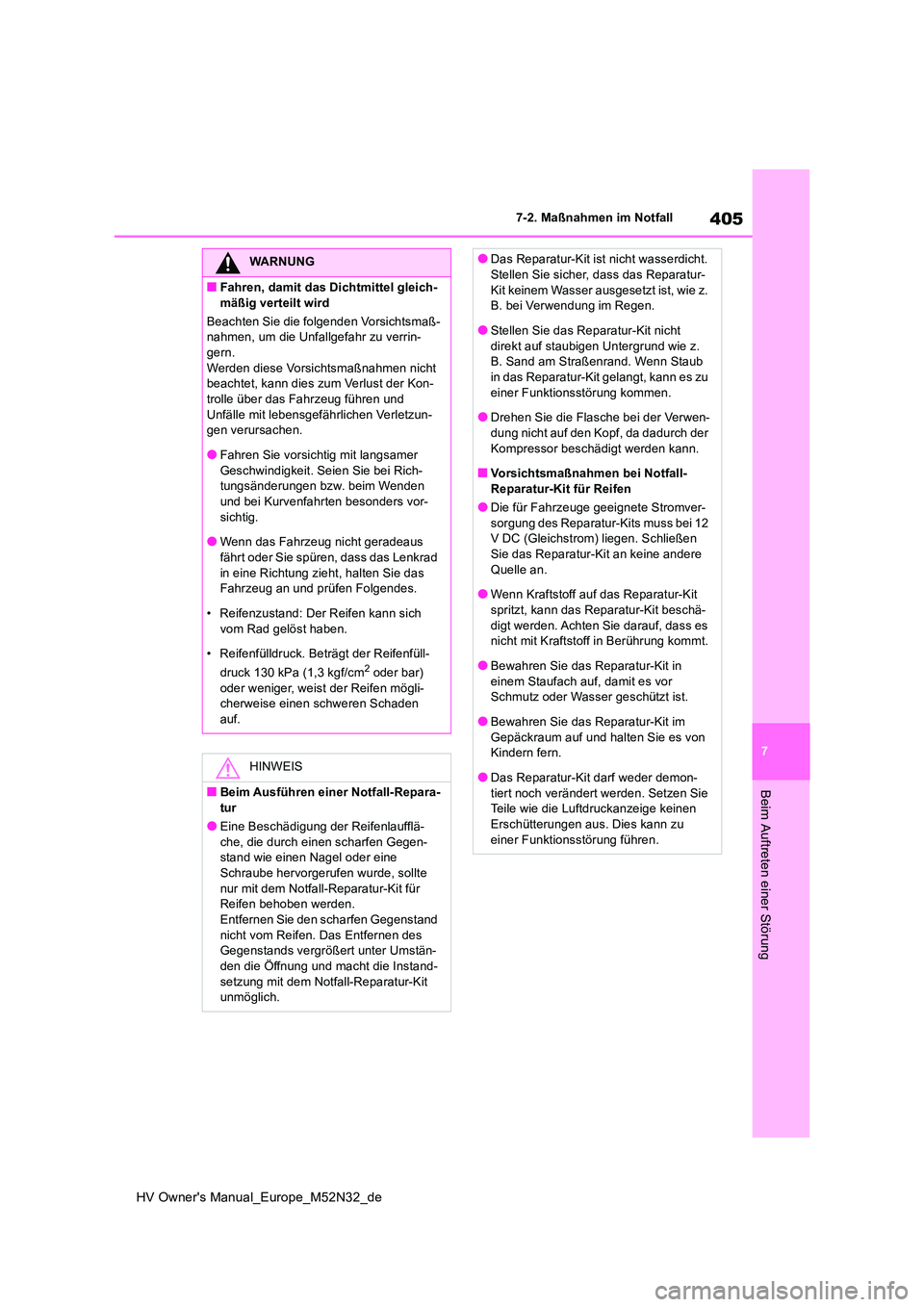

405
7
HV Owner's Manual_Europe_M52N32_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
WARNUNG
■Fahren, damit das Dichtmittel gleich-
mäßig verteilt wird
Beachten Sie die folgenden Vorsichtsmaß- nahmen, um die Unfallgefahr zu verrin-gern.
Werden diese Vorsichtsmaßnahmen nicht beachtet, kann dies zum Verlust der Kon-trolle über das Fahrzeug führen und
Unfälle mit lebensgefährlichen Verletzun- gen verursachen.
●Fahren Sie vorsichtig mit langsamer
Geschwindigkeit. Seien Sie bei Rich- tungsänderungen bzw. beim Wenden und bei Kurvenfahrten besonders vor-
sichtig.
●Wenn das Fahrzeug nicht geradeaus fährt oder Sie spüren, dass das Lenkrad
in eine Richtung zieht, halten Sie das Fahrzeug an und prüfen Folgendes.
• Reifenzustand: Der Reifen kann sich
vom Rad gelöst haben.
• Reifenfülldruck. Beträgt der Reifenfüll-
druck 130 kPa (1,3 kgf/cm2 oder bar)
oder weniger, weist der Reifen mögli- cherweise einen schweren Schaden auf.
HINWEIS
■Beim Ausführen einer Notfall-Repara-
tur
●Eine Beschädigung der Reifenlaufflä- che, die durch einen scharfen Gegen-stand wie einen Nagel oder eine
Schraube hervorgerufen wurde, sollte nur mit dem Notfall-Reparatur-Kit für Reifen behoben werden.
Entfernen Sie den scharfen Gegenstand nicht vom Reifen. Das Entfernen des Gegenstands vergrößert unter Umstän-
den die Öffnung und macht die Instand- setzung mit dem Notfall-Reparatur-Kit unmöglich.
●Das Reparatur-Kit ist nicht wasserdicht. Stellen Sie sicher, dass das Reparatur-
Kit keinem Wasser ausgesetzt ist, wie z. B. bei Verwendung im Regen.
●Stellen Sie das Reparatur-Kit nicht
direkt auf staubigen Untergrund wie z. B. Sand am Straßenrand. Wenn Staub in das Reparatur-Kit gelangt, kann es zu
einer Funktionsstörung kommen.
●Drehen Sie die Flasche bei der Verwen- dung nicht auf den Kopf, da dadurch der
Kompressor beschädigt werden kann.
■Vorsichtsmaßnahmen bei Notfall- Reparatur-Kit für Reifen
●Die für Fahrzeuge geeignete Stromver-
sorgung des Reparatur-Kits muss bei 12 V DC (Gleichstrom) liegen. Schließen Sie das Reparatur-Kit an keine andere
Quelle an.
●Wenn Kraftstoff auf das Reparatur-Kit spritzt, kann das Reparatur-Kit beschä-
digt werden. Achten Sie darauf, dass es nicht mit Kraftstoff in Berührung kommt.
●Bewahren Sie das Reparatur-Kit in
einem Staufach auf, damit es vor Schmutz oder Wasser geschützt ist.
●Bewahren Sie das Reparatur-Kit im
Gepäckraum auf und halten Sie es von Kindern fern.
●Das Reparatur-Kit darf weder demon-
tiert noch verändert werden. Setzen Sie Teile wie die Luftdruckanzeige keinen Erschütterungen aus. Dies kann zu
einer Funktionsstörung führen.

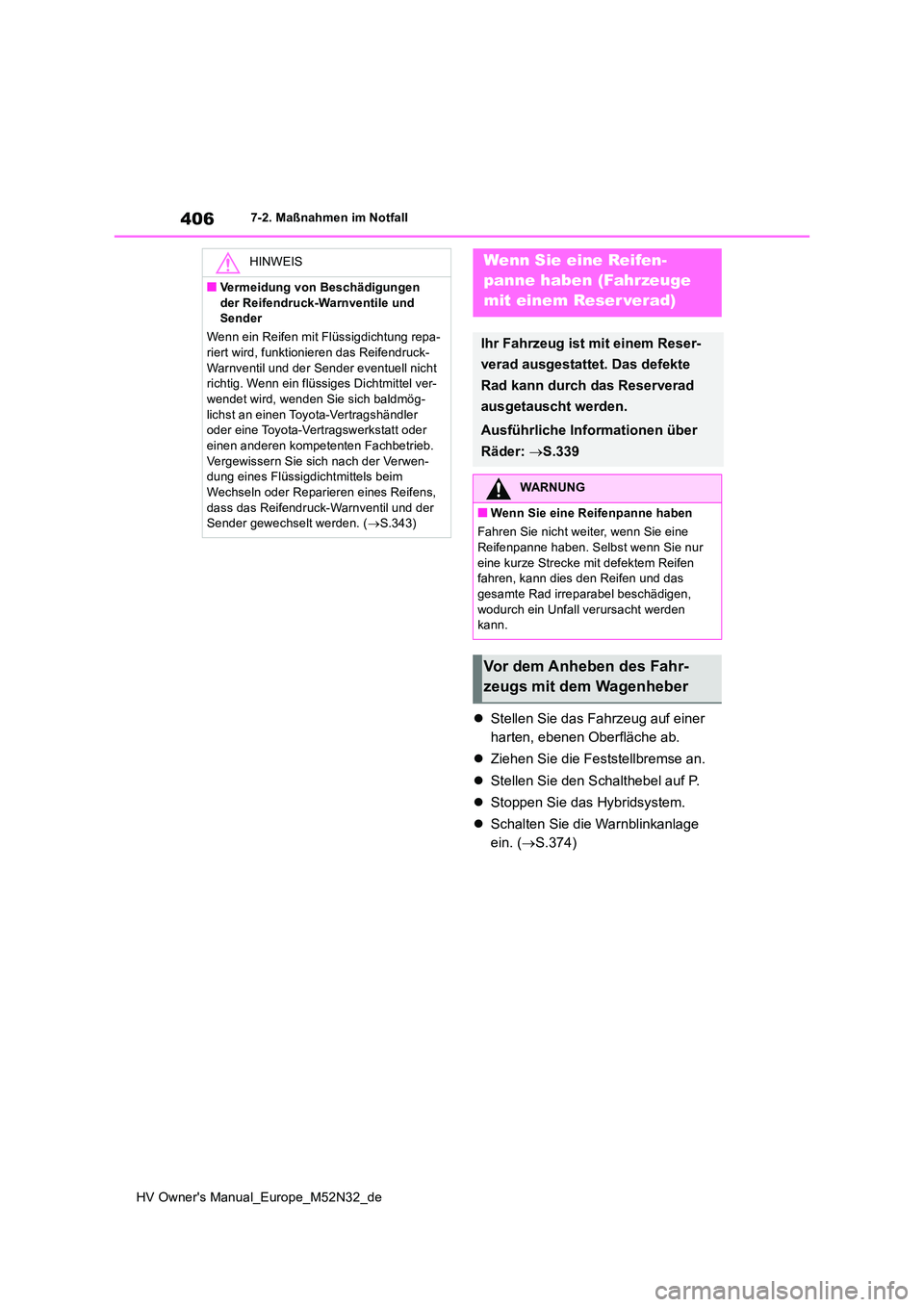

406
HV Owner's Manual_Europe_M52N32_de
7-2. Maßnahmen im Notfall
Stellen Sie das Fahrzeug auf einer
harten, ebenen Oberfläche ab.
 Ziehen Sie die Feststellbremse an.
 Stellen Sie den Schalthebel auf P.
 Stoppen Sie das Hybridsystem.
 Schalten Sie die Warnblinkanlage
ein. ( S.374)
HINWEIS
■Vermeidung von Beschädigungen
der Reifendruck-Warnventile und Sender
Wenn ein Reifen mit Flüssigdichtung repa- riert wird, funktionieren das Reifendruck-
Warnventil und der Sender eventuell nicht richtig. Wenn ein flüssiges Dichtmittel ver-wendet wird, wenden Sie sich baldmög-
lichst an einen Toyota-Vertragshändler oder eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
Vergewissern Sie sich nach der Verwen- dung eines Flüssigdichtmittels beim Wechseln oder Reparieren eines Reifens,
dass das Reifendruck-Warnventil und der Sender gewechselt werden. ( S.343)
Wenn Sie eine Reifen-
panne haben (Fahrzeuge
mit einem Reser verad)
Ihr Fahrzeug ist mit einem Reser-
verad ausgestattet. Das defekte
Rad kann durch das Reserverad
ausgetauscht werden.
Ausführliche Informationen über
Räder: S.339
WARNUNG
■Wenn Sie eine Reifenpanne haben
Fahren Sie nicht weiter, wenn Sie eine Reifenpanne haben. Selbst wenn Sie nur
eine kurze Strecke mit defektem Reifen fahren, kann dies den Reifen und das gesamte Rad irreparabel beschädigen,
wodurch ein Unfall verursacht werden kann.
Vor dem Anheben des Fahr-
zeugs mit dem Wagenheber

407
7
HV Owner's Manual_Europe_M52N32_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Werkzeugtasche
Radmutternschlüssel
Wagenhebergriff
Abschleppöse
Reserverad
Wagenheber
Aufbewahrungsort von Reserverad, Wagenheber und Werkzeugen
WARNUNG
■Verwendung des Wagenhebers
Beachten Sie die folgenden Vorsichtsmaß- nahmen. Unsachgemäß er Gebrauch des Wagenhebers kann zu lebensgefährlichen
Verletzungen führen, wenn das Fahrzeug plötzlich vom Wagenheber fällt.
●Verwenden Sie den Wagenheber aus-
schließlich zum Wechseln der Räder und zum Ein- und Ausbau von Schnee-ketten.
●Verwenden Sie zum Reifenwechsel nur den zum Fahrzeug passenden Wagen-
heber. Verwenden Sie diesen Wagenhe- ber nicht für andere Fahrzeuge und verwenden Sie keine anderen Wagen-
heber, um Räder an diesem Fahrzeug auszuwechseln.

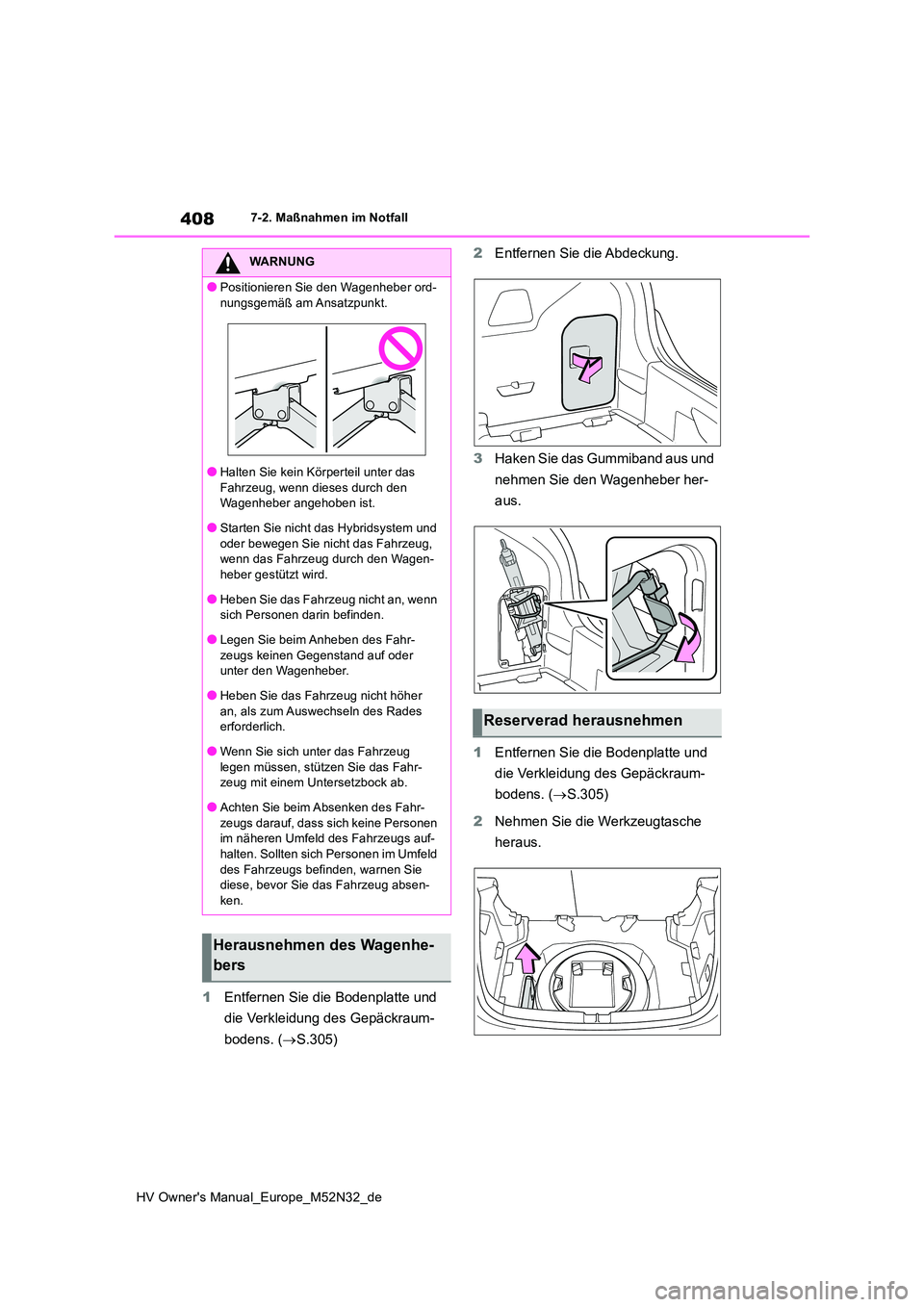

408
HV Owner's Manual_Europe_M52N32_de
7-2. Maßnahmen im Notfall
1Entfernen Sie die Bodenplatte und
die Verkleidung des Gepäckraum-
bodens. ( S.305)
2 Entfernen Sie die Abdeckung.
3 Haken Sie das Gummiband aus und
nehmen Sie den Wagenheber her-
aus.
1 Entfernen Sie die Bodenplatte und
die Verkleidung des Gepäckraum-
bodens. ( S.305)
2 Nehmen Sie die Werkzeugtasche
heraus.
WARNUNG
●Positionieren Sie den Wagenheber ord-
nungsgemäß am Ansatzpunkt.
●Halten Sie kein Körperteil unter das
Fahrzeug, wenn dieses durch den Wagenheber angehoben ist.
●Starten Sie nicht das Hybridsystem und
oder bewegen Sie nicht das Fahrzeug, wenn das Fahrzeug durch den Wagen-heber gestützt wird.
●Heben Sie das Fahrzeug nicht an, wenn sich Personen darin befinden.
●Legen Sie beim Anheben des Fahr-
zeugs keinen Gegenstand auf oder unter den Wagenheber.
●Heben Sie das Fahrzeug nicht höher
an, als zum Auswechseln des Rades erforderlich.
●Wenn Sie sich unter das Fahrzeug legen müssen, stützen Sie das Fahr-zeug mit einem Untersetzbock ab.
●Achten Sie beim Absenken des Fahr-zeugs darauf, dass sich keine Personen im näheren Umfeld des Fahrzeugs auf-
halten. Sollten sich Personen im Umfeld des Fahrzeugs befinden, warnen Sie diese, bevor Sie das Fahrzeug absen-
ken.
Herausnehmen des Wagenhe-
bers
Reserverad herausnehmen
