7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

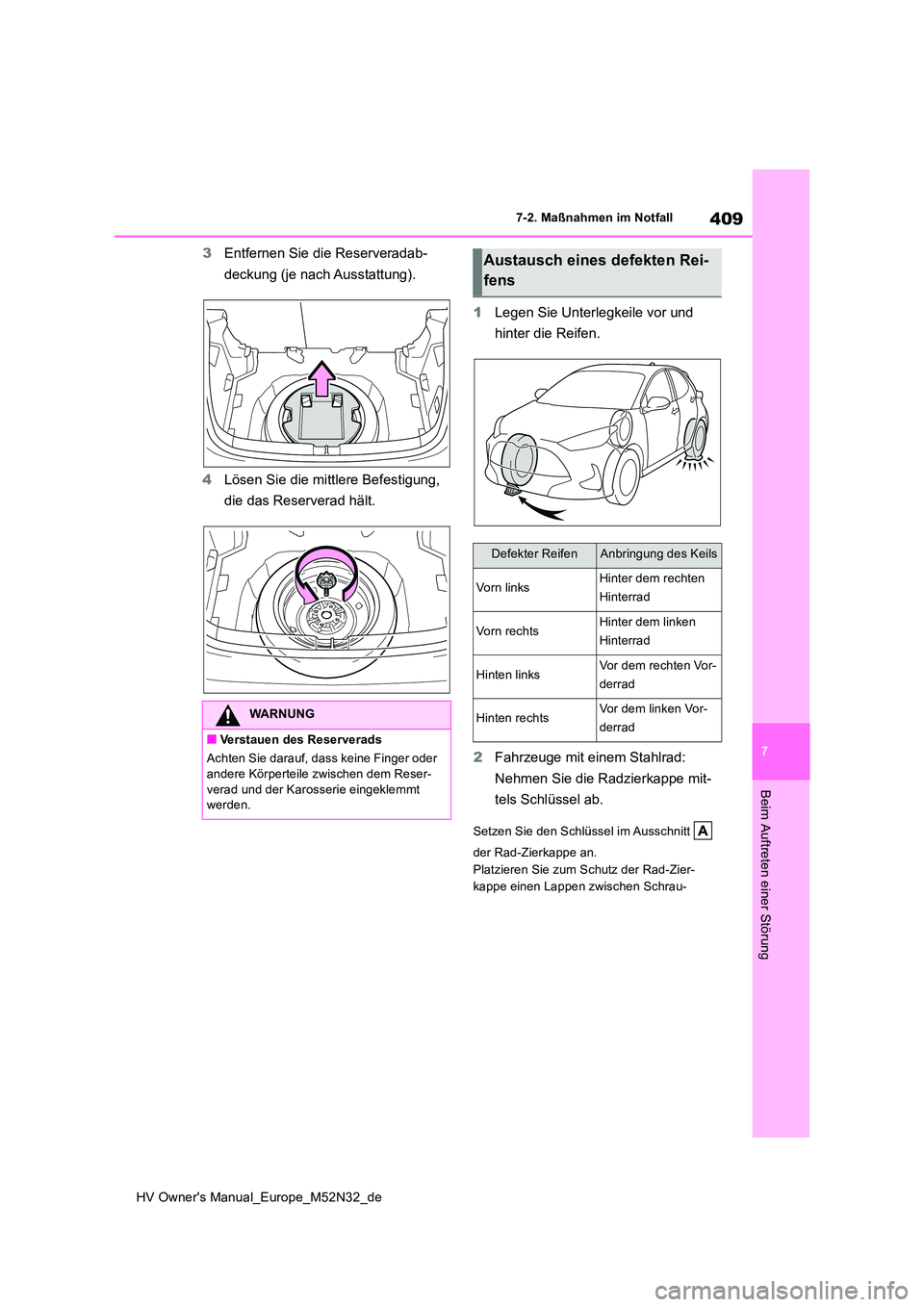

3Entfernen Sie die Reserveradab-
deckung (je nach Ausstattung).
4 Lösen Sie die mittlere Befestigung,
die das Reserverad hält.
1 Legen Sie Unterlegkeile vor und
hinter die Reifen.
2 Fahrzeuge mit einem Stahlrad:
Nehmen Sie die Radzierkappe mit-
tels Schlüssel ab.
Setzen Sie den Schlüssel im Ausschnitt
der Rad-Zierkappe an.
Platzieren Sie zum Schutz der Rad-Zier-
kappe einen Lappen zwischen Schrau-
WARNUNG
■Verstauen des Reserverads
Achten Sie darauf, dass keine Finger oder andere Körperteile zwischen dem Reser-
verad und der Karosserie eingeklemmt werden.
Austausch eines defekten Rei-
fens
Defekter ReifenAnbringung des Keils
Vorn linksHinter dem rechten
Hinterrad
Vorn rechtsHinter dem linken
Hinterrad
Hinten linksVor dem rechten Vor-
derrad
Hinten rechtsVor dem linken Vor-
derrad

410
HV Owner's Manual_Europe_M52N32_de
7-2. Maßnahmen im Notfall

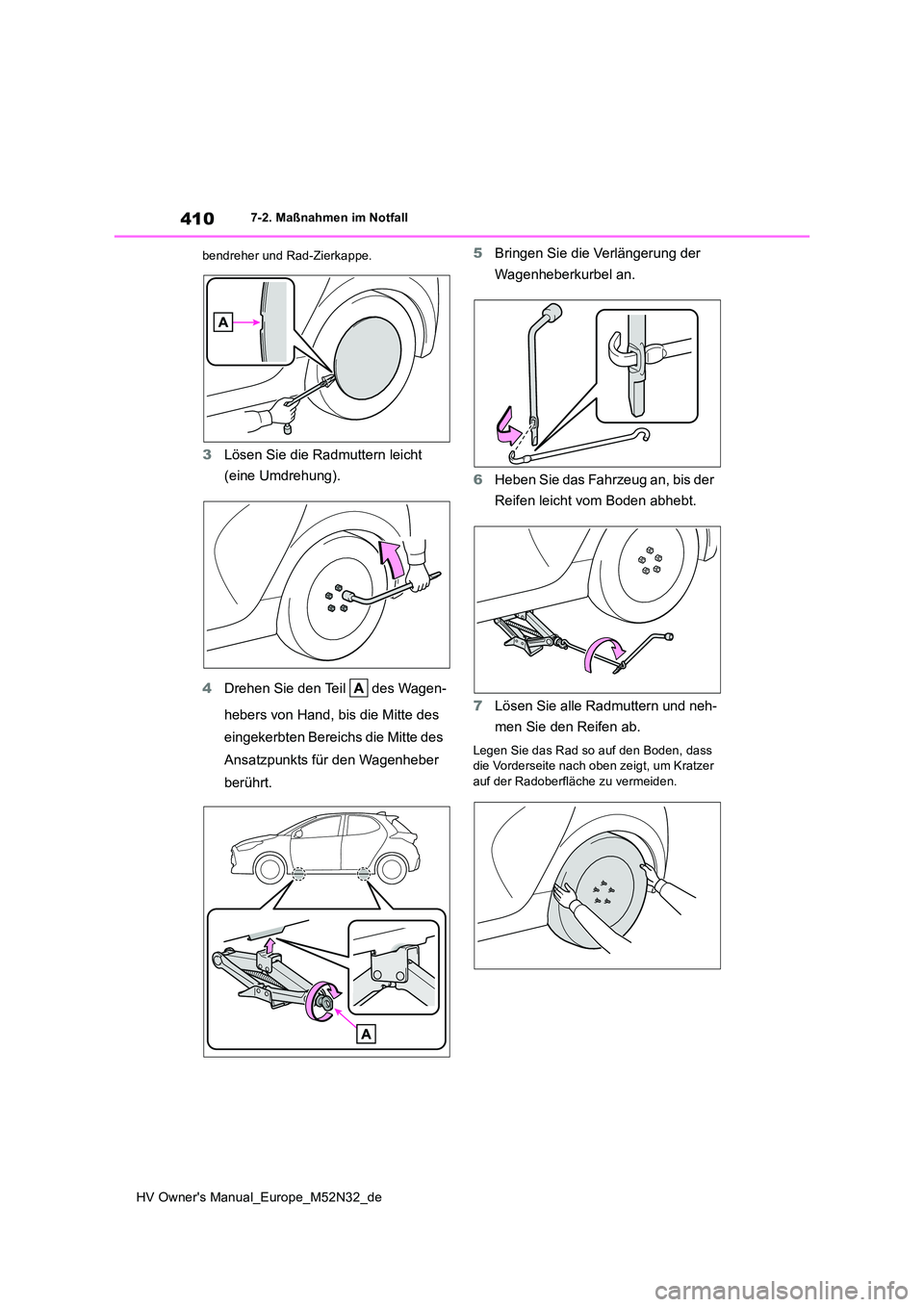

bendreher und Rad-Zierkappe.
3 Lösen Sie die Radmuttern leicht
(eine Umdrehung).
4 Drehen Sie den Teil des Wagen-
hebers von Hand, bis die Mitte des
eingekerbten Bereichs die Mitte des
Ansatzpunkts für den Wagenheber
berührt.
5 Bringen Sie die Verlängerung der
Wagenheberkurbel an.
6 Heben Sie das Fahrzeug an, bis der
Reifen leicht vom Boden abhebt.
7 Lösen Sie alle Radmuttern und neh-
men Sie den Reifen ab.
Legen Sie das Rad so auf den Boden, dass die Vorderseite nach oben zeigt, um Kratzer
auf der Radoberfläche zu vermeiden.

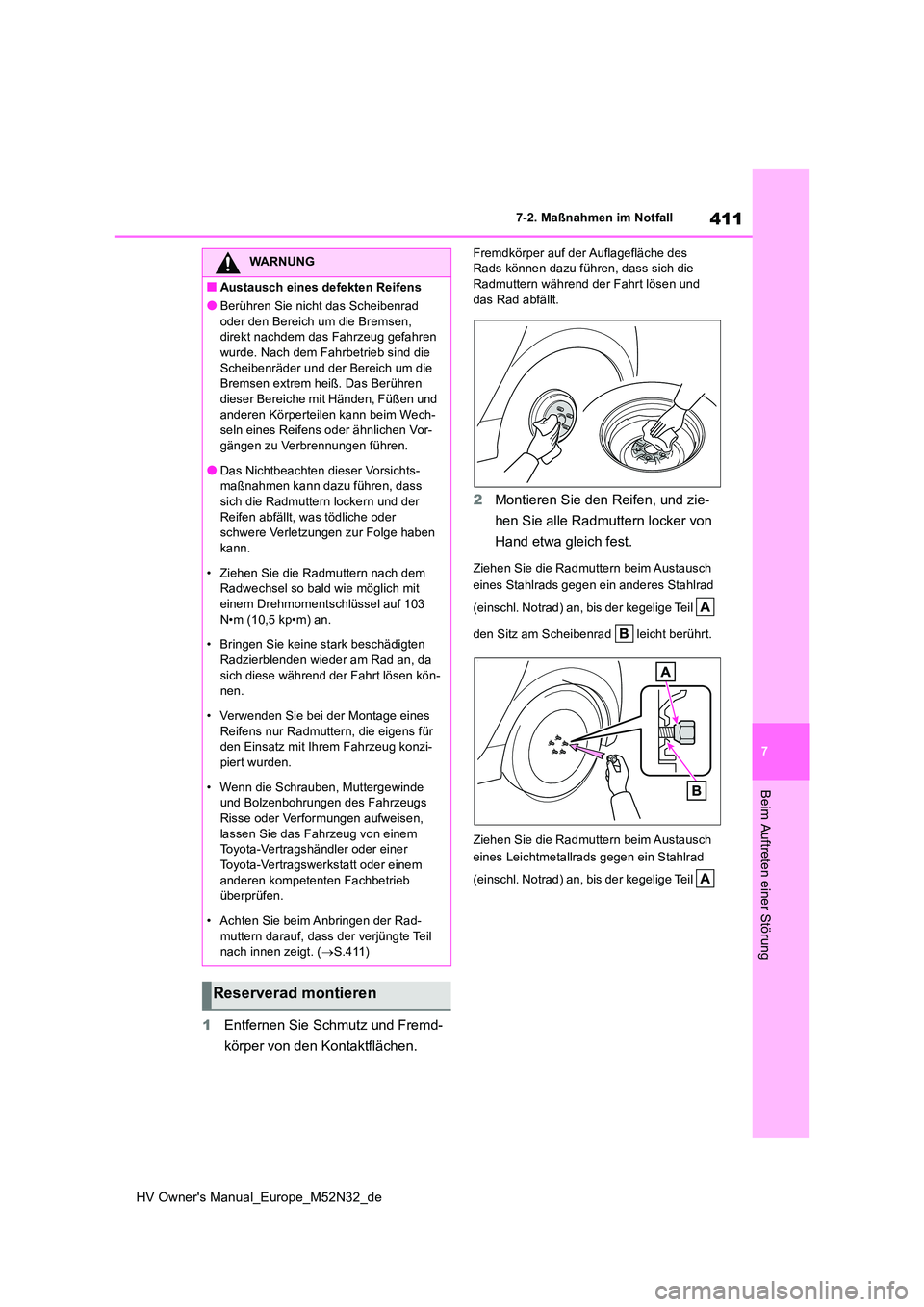

411
7
HV Owner's Manual_Europe_M52N32_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
1Entfernen Sie Schmutz und Fremd-
körper von den Kontaktflächen.
Fremdkörper auf der Auflagefläche des Rads können dazu führen, dass sich die Radmuttern während der Fahrt lösen und
das Rad abfällt.
2 Montieren Sie den Reifen, und zie-
hen Sie alle Radmuttern locker von
Hand etwa gleich fest.
Ziehen Sie die Radmuttern beim Austausch
eines Stahlrads gegen ein anderes Stahlrad
(einschl. Notrad) an, bis der kegelige Teil
den Sitz am Scheibenrad leicht berührt.
Ziehen Sie die Radmuttern beim Austausch
eines Leichtmetallrads gegen ein Stahlrad
(einschl. Notrad) an, bis der kegelige Teil
WARNUNG
■Austausch eines defekten Reifens
●Berühren Sie nicht das Scheibenrad
oder den Bereich um die Bremsen, direkt nachdem das Fahrzeug gefahren wurde. Nach dem Fahrbetrieb sind die
Scheibenräder und der Bereich um die Bremsen extrem heiß. Das Berühren dieser Bereiche mit Händen, Füßen und
anderen Körperteilen kann beim Wech- seln eines Reifens oder ähnlichen Vor-gängen zu Verbrennungen führen.
●Das Nichtbeachten dieser Vorsichts-maßnahmen kann dazu führen, dass sich die Radmuttern lockern und der
Reifen abfällt, was tödliche oder schwere Verletzungen zur Folge haben kann.
• Ziehen Sie die Radmuttern nach dem Radwechsel so bald wie möglich mit einem Drehmomentschlüssel auf 103
N•m (10,5 kp•m) an.
• Bringen Sie keine stark beschädigten Radzierblenden wieder am Rad an, da
sich diese während der Fahrt lösen kön- nen.
• Verwenden Sie bei der Montage eines Reifens nur Radmuttern, die eigens für den Einsatz mit Ihrem Fahrzeug konzi-
piert wurden.
• Wenn die Schrauben, Muttergewinde und Bolzenbohrungen des Fahrzeugs
Risse oder Verformungen aufweisen, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler oder einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
• Achten Sie beim Anbringen der Rad- muttern darauf, dass der verjüngte Teil nach innen zeigt. ( S.411)
Reserverad montieren

412
HV Owner's Manual_Europe_M52N32_de
7-2. Maßnahmen im Notfall

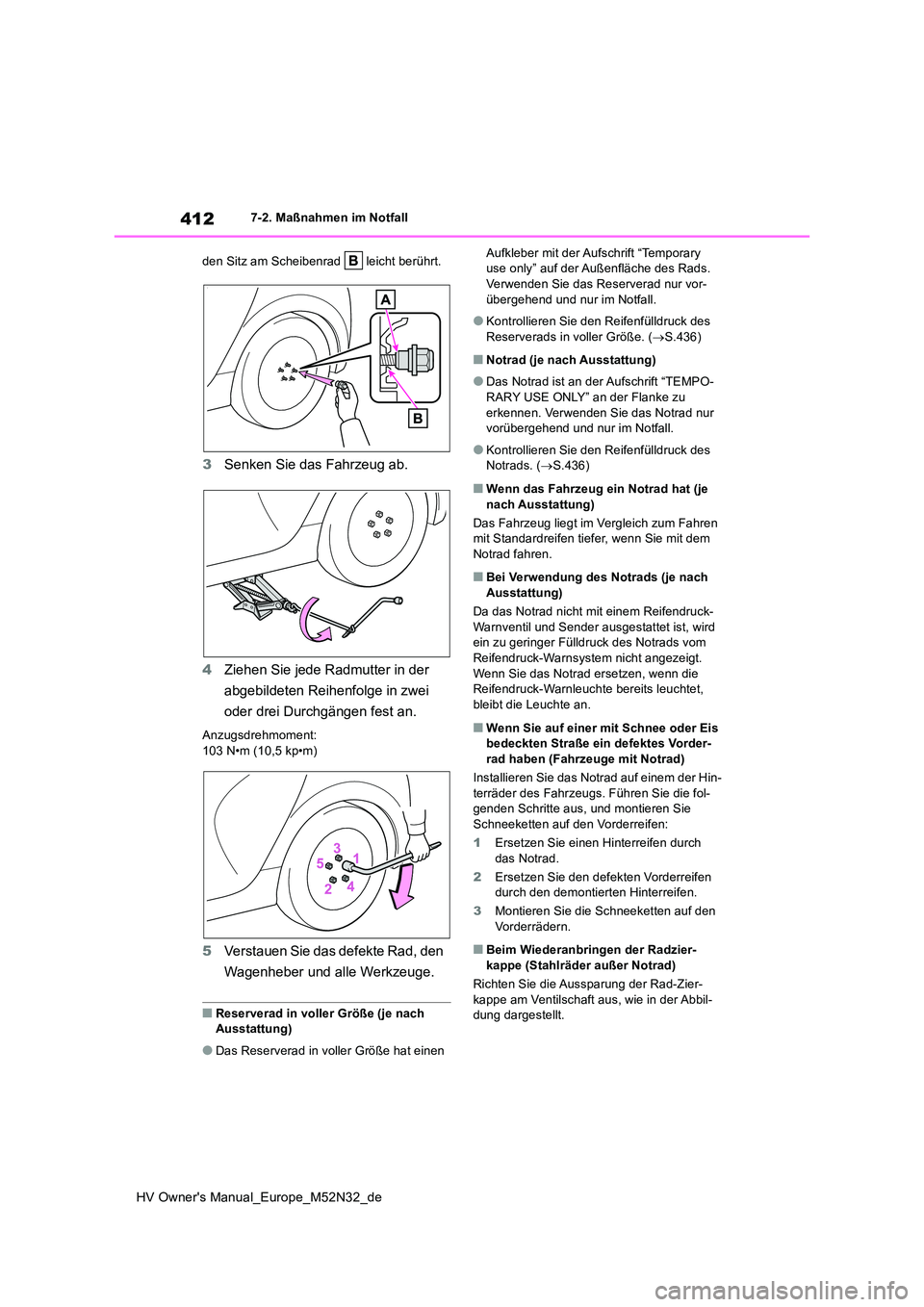

den Sitz am Scheibenrad leicht berührt.
3 Senken Sie das Fahrzeug ab.
4 Ziehen Sie jede Radmutter in der
abgebildeten Reihenfolge in zwei
oder drei Durchgängen fest an.
Anzugsdrehmoment: 103 N•m (10,5 kp•m)
5 Verstauen Sie das defekte Rad, den
Wagenheber und alle Werkzeuge.
■Reserverad in voller Größe (je nach Ausstattung)
●Das Reserverad in voller Größe hat einen
Aufkleber mit der Aufschrift “Temporary use only” auf der Außenfläche des Rads. Verwenden Sie das Reserverad nur vor-
übergehend und nur im Notfall.
●Kontrollieren Sie den Reifenfülldruck des
Reserverads in voller Größe. ( S.436)
■Notrad (je nach Ausstattung)
●Das Notrad ist an der Aufschrift “TEMPO-
RARY USE ONLY” an der Flanke zu erkennen. Verwenden Sie das Notrad nur vorübergehend und nur im Notfall.
●Kontrollieren Sie den Reifenfülldruck des Notrads. ( S.436)
■Wenn das Fahrzeug ein Notrad hat (je
nach Ausstattung)
Das Fahrzeug liegt im Vergleich zum Fahren mit Standardreifen tiefer, wenn Sie mit dem Notrad fahren.
■Bei Verwendung des Notrads (je nach
Ausstattung)
Da das Notrad nicht mit einem Reifendruck- Warnventil und Sender ausgestattet ist, wird ein zu geringer Fülldruck des Notrads vom
Reifendruck-Warnsystem nicht angezeigt. Wenn Sie das Notrad ersetzen, wenn die Reifendruck-Warnleuchte bereits leuchtet,
bleibt die Leuchte an.
■Wenn Sie auf einer mit Schnee oder Eis bedeckten Straße ein defektes Vorder-rad haben (Fahrzeuge mit Notrad)
Installieren Sie das Notrad auf einem der Hin-
terräder des Fahrzeugs. Führen Sie die fol- genden Schritte aus, und montieren Sie Schneeketten auf den Vorderreifen:
1 Ersetzen Sie einen Hinterreifen durch
das Notrad.
2 Ersetzen Sie den defekten Vorderreifen durch den demontierten Hinterreifen.
3 Montieren Sie die Schneeketten auf den Vorderrädern.
■Beim Wiederanbringen der Radzier-
kappe (Stahlräder außer Notrad)
Richten Sie die Aussparung der Rad-Zier- kappe am Ventilschaft aus, wie in der Abbil-dung dargestellt.

413
7
HV Owner's Manual_Europe_M52N32_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

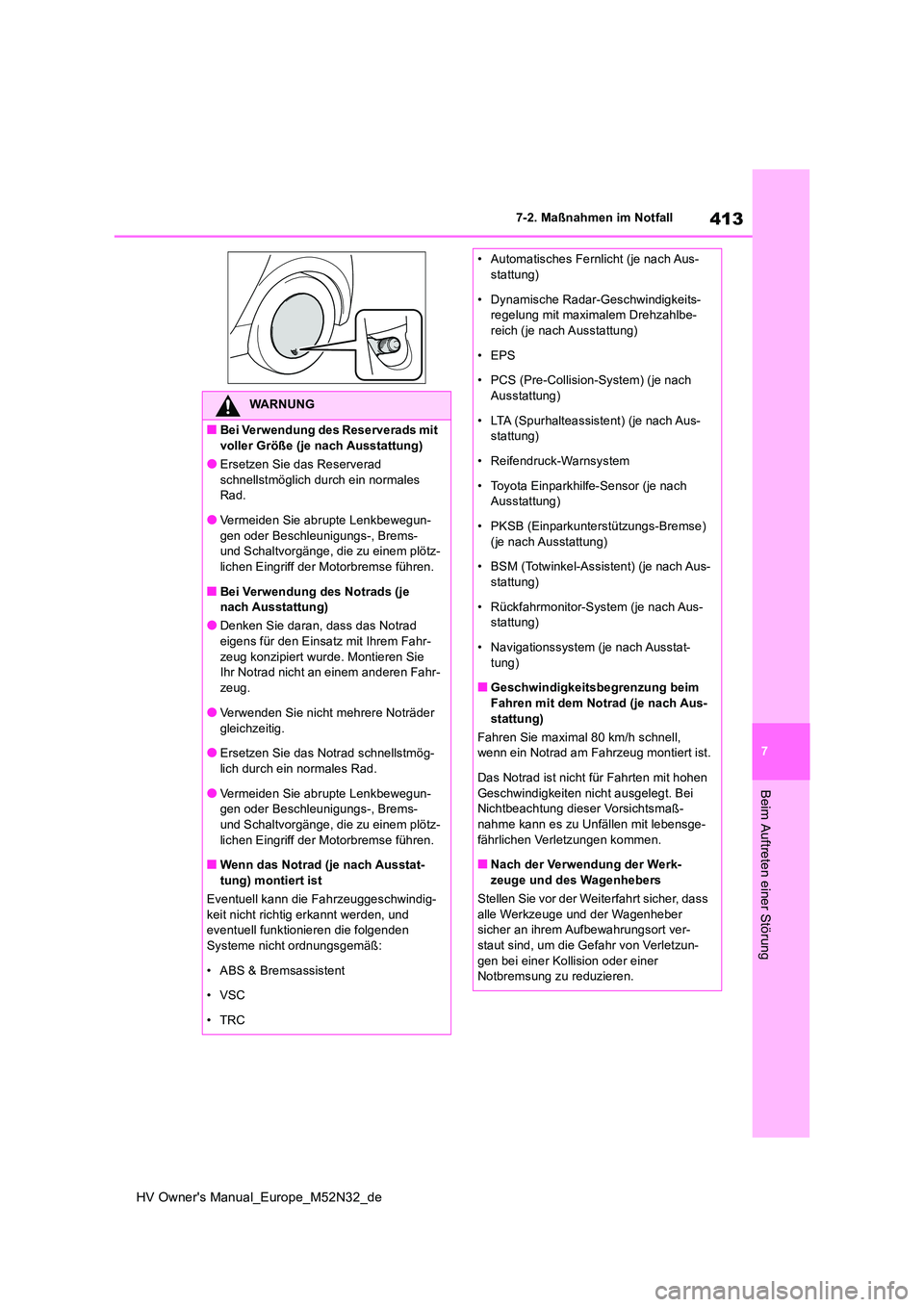

WARNUNG
■Bei Verwendung des Reserverads mit
voller Größe (je nach Ausstattung)
●Ersetzen Sie das Reserverad schnellstmöglich durch ein normales Rad.
●Vermeiden Sie abrupte Lenkbewegun-gen oder Beschleunigungs-, Brems- und Schaltvorgänge, die zu einem plötz-
lichen Eingriff der Motorbremse führen.
■Bei Verwendung des Notrads (je nach Ausstattung)
●Denken Sie daran, dass das Notrad
eigens für den Einsatz mit Ihrem Fahr- zeug konzipiert wurde. Montieren Sie Ihr Notrad nicht an einem anderen Fahr-
zeug.
●Verwenden Sie nicht mehrere Noträder
gleichzeitig.
●Ersetzen Sie das Notrad schnellstmög- lich durch ein normales Rad.
●Vermeiden Sie abrupte Lenkbewegun-gen oder Beschleunigungs-, Brems- und Schaltvorgänge, die zu einem plötz-
lichen Eingriff der Motorbremse führen.
■Wenn das Notrad (je nach Ausstat- tung) montiert ist
Eventuell kann die Fahrzeuggeschwindig-
keit nicht richtig erkannt werden, und eventuell funktionieren die folgenden Systeme nicht ordnungsgemäß:
• ABS & Bremsassistent
• VSC
•TRC
• Automatisches Fernlicht (je nach Aus- stattung)
• Dynamische Radar-Geschwindigkeits- regelung mit maximalem Drehzahlbe-reich (je nach Ausstattung)
•EPS
• PCS (Pre-Collision-System) (je nach Ausstattung)
• LTA (Spurhalteassistent) (je nach Aus- stattung)
• Reifendruck-Warnsystem
• Toyota Einparkhilfe-Sensor (je nach Ausstattung)
• PKSB (Einparkunterstützungs-Bremse)
(je nach Ausstattung)
• BSM (Totwinkel-Assistent) (je nach Aus- stattung)
• Rückfahrmonitor-System (je nach Aus- stattung)
• Navigationssystem (je nach Ausstat-
tung)
■Geschwindigkeitsbegrenzung beim Fahren mit dem Notrad (je nach Aus-
stattung)
Fahren Sie maximal 80 km/h schnell, wenn ein Notrad am Fahrzeug montiert ist.
Das Notrad ist nicht für Fahrten mit hohen
Geschwindigkeiten nicht ausgelegt. Bei Nichtbeachtung dieser Vorsichtsmaß-nahme kann es zu Unfällen mit lebensge-
fährlichen Verletzungen kommen.
■Nach der Verwendung der Werk- zeuge und des Wagenhebers
Stellen Sie vor der Weiterfahrt sicher, dass
alle Werkzeuge und der Wagenheber sicher an ihrem Aufbewahrungsort ver-staut sind, um die Gefahr von Verletzun-
gen bei einer Kollision oder einer Notbremsung zu reduzieren.

414
HV Owner's Manual_Europe_M52N32_de
7-2. Maßnahmen im Notfall

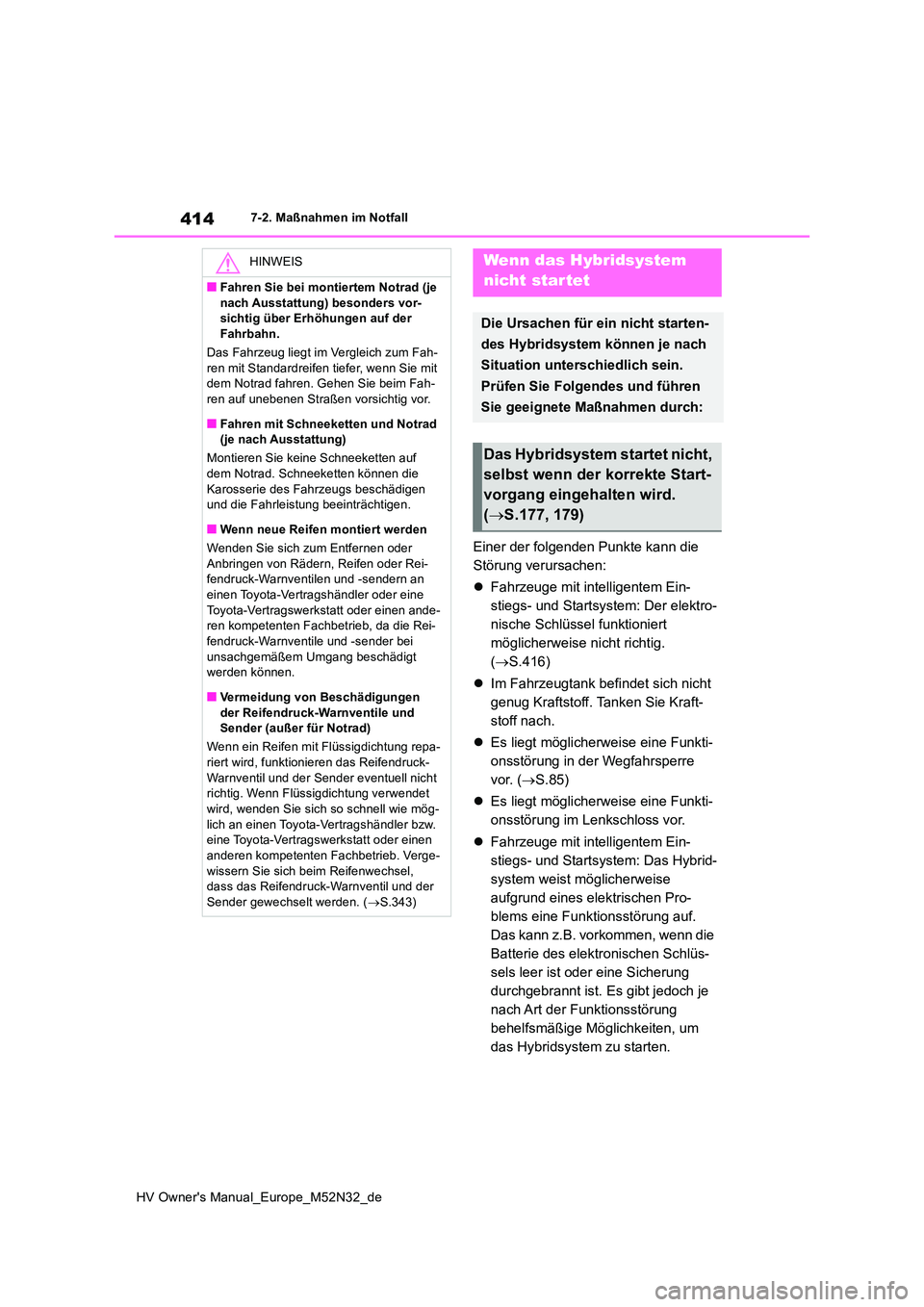

Einer der folgenden Punkte kann die
Störung verursachen:
 Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem: Der elektro-
nische Schlüssel funktioniert
möglicherweise nicht richtig.
( S.416)
 Im Fahrzeugtank befindet sich nicht
genug Kraftstoff. Tanken Sie Kraft-
stoff nach.
 Es liegt möglicherweise eine Funkti-
onsstörung in der Wegfahrsperre
vor. ( S.85)
 Es liegt möglicherweise eine Funkti-
onsstörung im Lenkschloss vor.
 Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem: Das Hybrid-
system weist möglicherweise
aufgrund eines elektrischen Pro-
blems eine Funktionsstörung auf.
Das kann z.B. vorkommen, wenn die
Batterie des elektronischen Schlüs-
sels leer ist oder eine Sicherung
durchgebrannt ist. Es gibt jedoch je
nach Art der Funktionsstörung
behelfsmäßige Möglichkeiten, um
das Hybridsystem zu starten.
HINWEIS
■Fahren Sie bei montiertem Notrad (je
nach Ausstattung) besonders vor- sichtig über Erhöhungen auf der Fahrbahn.
Das Fahrzeug liegt im Vergleich zum Fah-
ren mit Standardreifen tiefer, wenn Sie mit dem Notrad fahren. Gehen Sie beim Fah-ren auf unebenen Straßen vorsichtig vor.
■Fahren mit Schneeketten und Notrad (je nach Ausstattung)
Montieren Sie keine Schneeketten auf dem Notrad. Schneeketten können die
Karosserie des Fahrzeugs beschädigen und die Fahrleistung beeinträchtigen.
■Wenn neue Reifen montiert werden
Wenden Sie sich zum Entfernen oder
Anbringen von Rädern, Reifen oder Rei- fendruck-Warnventilen und -sendern an einen Toyota-Vertragshändler oder eine
Toyota-Vertragswerkstatt oder einen ande- ren kompetenten Fachbetrieb, da die Rei-fendruck-Warnventile und -sender bei
unsachgemäßem Umgang beschädigt werden können.
■Vermeidung von Beschädigungen
der Reifendruck-Warnventile und Sender (außer für Notrad)
Wenn ein Reifen mit Flüssigdichtung repa-
riert wird, funktionieren das Reifendruck- Warnventil und der Sender eventuell nicht richtig. Wenn Flüssigdichtung verwendet
wird, wenden Sie sich so schnell wie mög- lich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb. Verge- wissern Sie sich beim Reifenwechsel, dass das Reifendruck-Warnventil und der
Sender gewechselt werden. ( S.343)
Wenn das Hybridsystem
nicht startet
Die Ursachen für ein nicht starten-
des Hybridsystem können je nach
Situation unterschiedlich sein.
Prüfen Sie Folgendes und führen
Sie geeignete Maßnahmen durch:
Das Hybridsystem startet nicht,
selbst wenn der korrekte Start-
vorgang eingehalten wird.
( S.177, 179)

415
7
HV Owner's Manual_Europe_M52N32_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

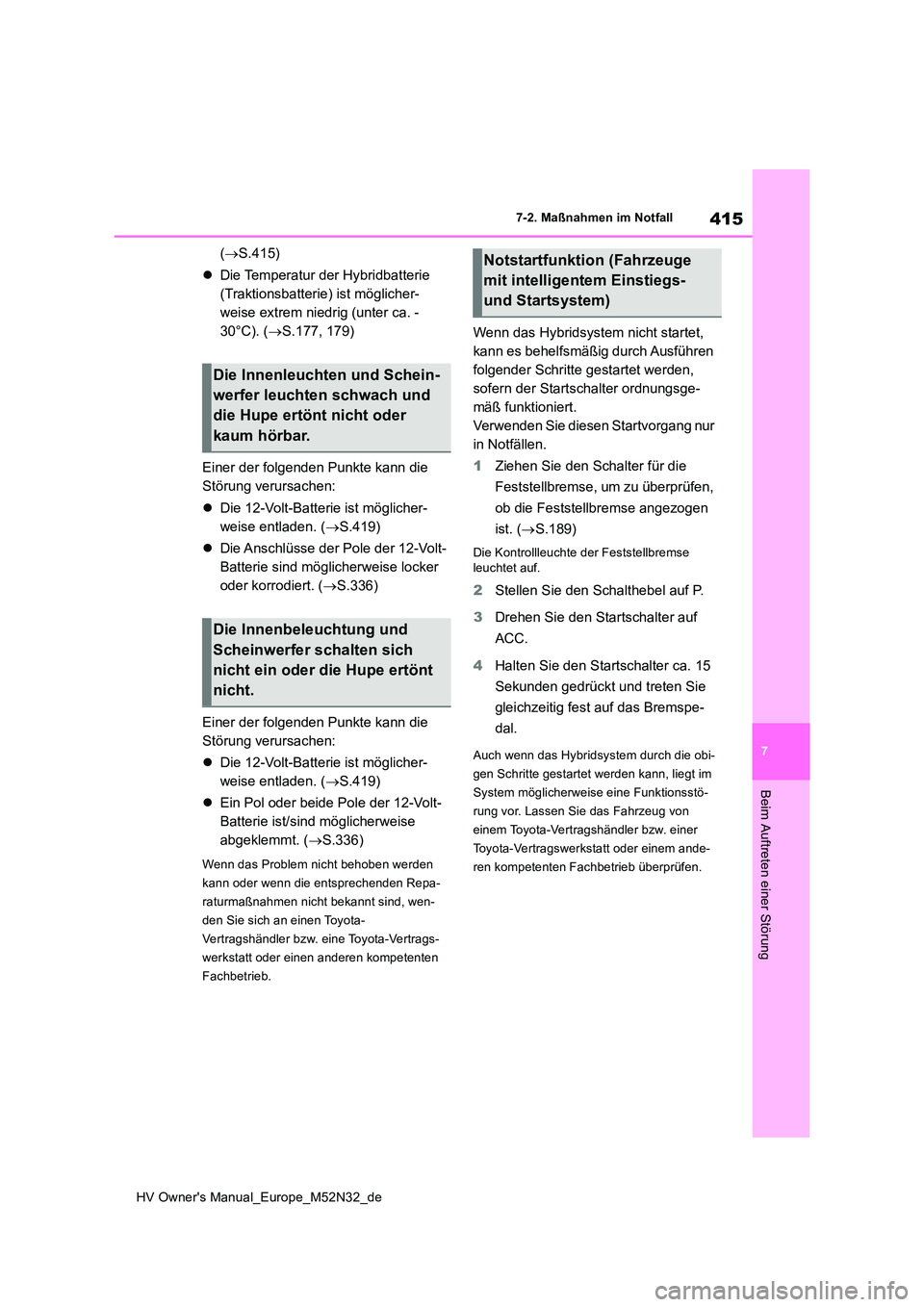

(S.415)
 Die Temperatur der Hybridbatterie
(Traktionsbatterie) ist möglicher-
weise extrem niedrig (unter ca. -
30°C). ( S.177, 179)
Einer der folgenden Punkte kann die
Störung verursachen:
 Die 12-Volt-Batterie ist möglicher-
weise entladen. ( S.419)
 Die Anschlüsse der Pole der 12-Volt-
Batterie sind möglicherweise locker
oder korrodiert. ( S.336)
Einer der folgenden Punkte kann die
Störung verursachen:
 Die 12-Volt-Batterie ist möglicher-
weise entladen. ( S.419)
 Ein Pol oder beide Pole der 12-Volt-
Batterie ist/sind möglicherweise
abgeklemmt. ( S.336)
Wenn das Problem nicht behoben werden
kann oder wenn die entsprechenden Repa-
raturmaßnahmen nicht bekannt sind, wen-
den Sie sich an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertrags-
werkstatt oder einen anderen kompetenten
Fachbetrieb.
Wenn das Hybridsystem nicht startet,
kann es behelfsmäßig durch Ausführen
folgender Schritte gestartet werden,
sofern der Startschalter ordnungsge-
mäß funktioniert.
Verwenden Sie diesen Startvorgang nur
in Notfällen.
1 Ziehen Sie den Schalter für die
Feststellbremse, um zu überprüfen,
ob die Feststellbremse angezogen
ist. ( S.189)
Die Kontrollleuchte der Feststellbremse leuchtet auf.
2 Stellen Sie den Schalthebel auf P.
3 Drehen Sie den Startschalter auf
ACC.
4 Halten Sie den Startschalter ca. 15
Sekunden gedrückt und treten Sie
gleichzeitig fest auf das Bremspe-
dal.
Auch wenn das Hybridsystem durch die obi-
gen Schritte gestartet werden kann, liegt im
System möglicherweise eine Funktionsstö-
rung vor. Lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen.
Die Innenleuchten und Schein-
werfer leuchten schwach und
die Hupe ertönt nicht oder
kaum hörbar.
Die Innenbeleuchtung und
Scheinwerfer schalten sich
nicht ein oder die Hupe ertönt
nicht.
Notstartfunktion (Fahrzeuge
mit intelligentem Einstiegs-
und Startsystem)

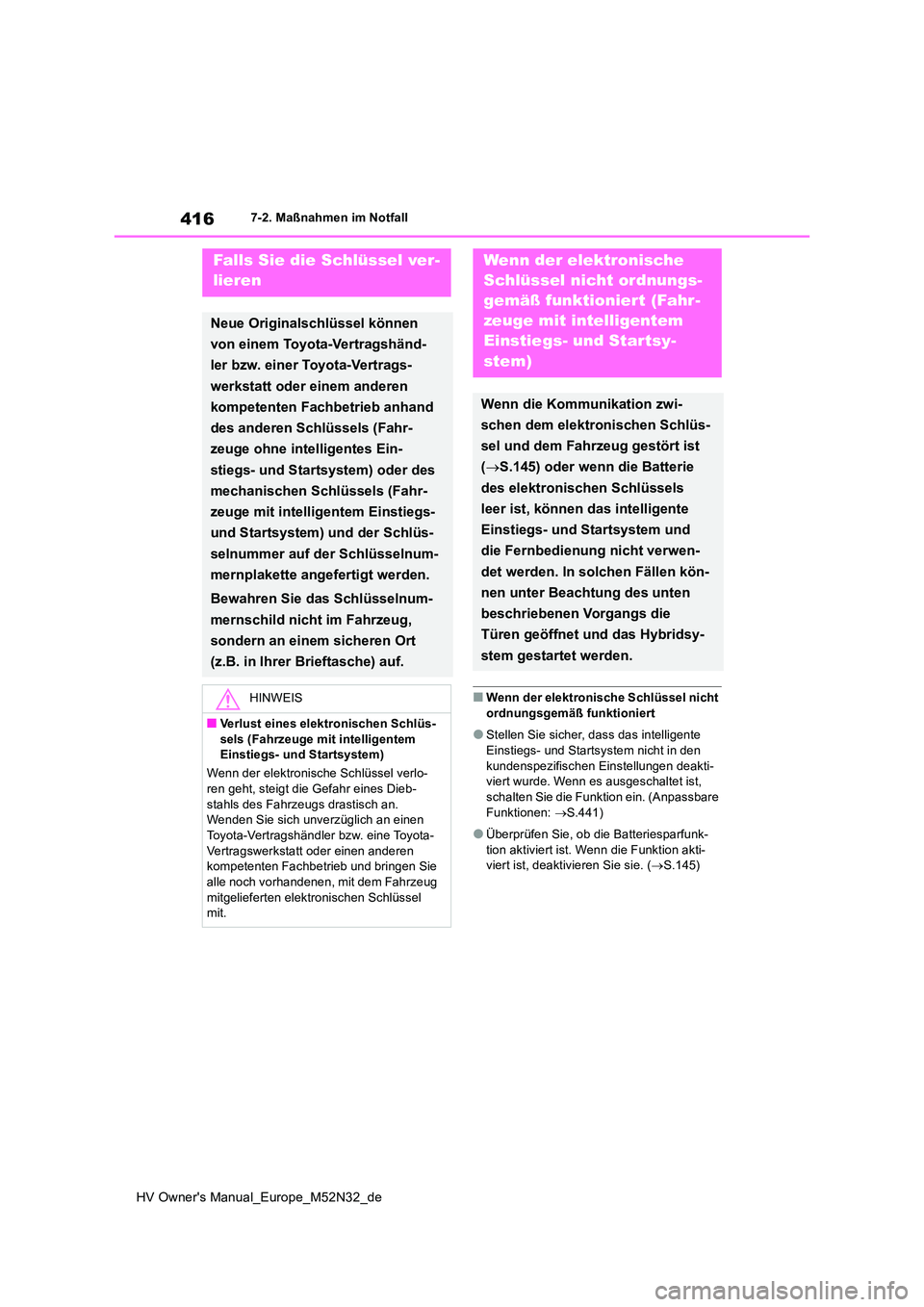

416
HV Owner's Manual_Europe_M52N32_de
7-2. Maßnahmen im Notfall
■Wenn der elektronische Schlüssel nicht
ordnungsgemäß funktioniert
●Stellen Sie sicher, dass das intelligente
Einstiegs- und Startsystem nicht in den kundenspezifischen Einstellungen deakti-viert wurde. Wenn es ausgeschaltet ist,
schalten Sie die Funktion ein. (Anpassbare Funktionen: S.441)
●Überprüfen Sie, ob die Batteriesparfunk- tion aktiviert ist. Wenn die Funktion akti-viert ist, deaktivieren Sie sie. ( S.145)
Falls Sie die Schlüssel ver-
lieren
Neue Originalschlüssel können
von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertrags-
werkstatt oder einem anderen
kompetenten Fachbetrieb anhand
des anderen Schlüssels (Fahr-
zeuge ohne intelligentes Ein-
stiegs- und Startsystem) oder des
mechanischen Schlüssels (Fahr-
zeuge mit intelligentem Einstiegs-
und Startsystem) und der Schlüs-
selnummer auf der Schlüsselnum-
mernplakette angefertigt werden.
Bewahren Sie das Schlüsselnum-
mernschild nicht im Fahrzeug,
sondern an einem sicheren Ort
(z.B. in Ihrer Brieftasche) auf.
HINWEIS
■Verlust eines elektronischen Schlüs-
sels (Fahrzeuge mit intelligentem Einstiegs- und Startsystem)
Wenn der elektronische Schlüssel verlo- ren geht, steigt die Gefahr eines Dieb-
stahls des Fahrzeugs drastisch an. Wenden Sie sich unverzüglich an einen Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb und bringen Sie alle noch vorhandenen, mit dem Fahrzeug
mitgelieferten elektronischen Schlüssel mit.
Wenn der elektronische
Schlüssel nicht ordnungs-
gemäß funktionier t (Fahr -
zeuge mit intelligentem
Einstiegs- und Startsy-
stem)
Wenn die Kommunikation zwi-
schen dem elektronischen Schlüs-
sel und dem Fahrzeug gestört ist
( S.145) oder wenn die Batterie
des elektronischen Schlüssels
leer ist, können das intelligente
Einstiegs- und Startsystem und
die Fernbedienung nicht verwen-
det werden. In solchen Fällen kön-
nen unter Beachtung des unten
beschriebenen Vorgangs die
Türen geöffnet und das Hybridsy-
stem gestartet werden.

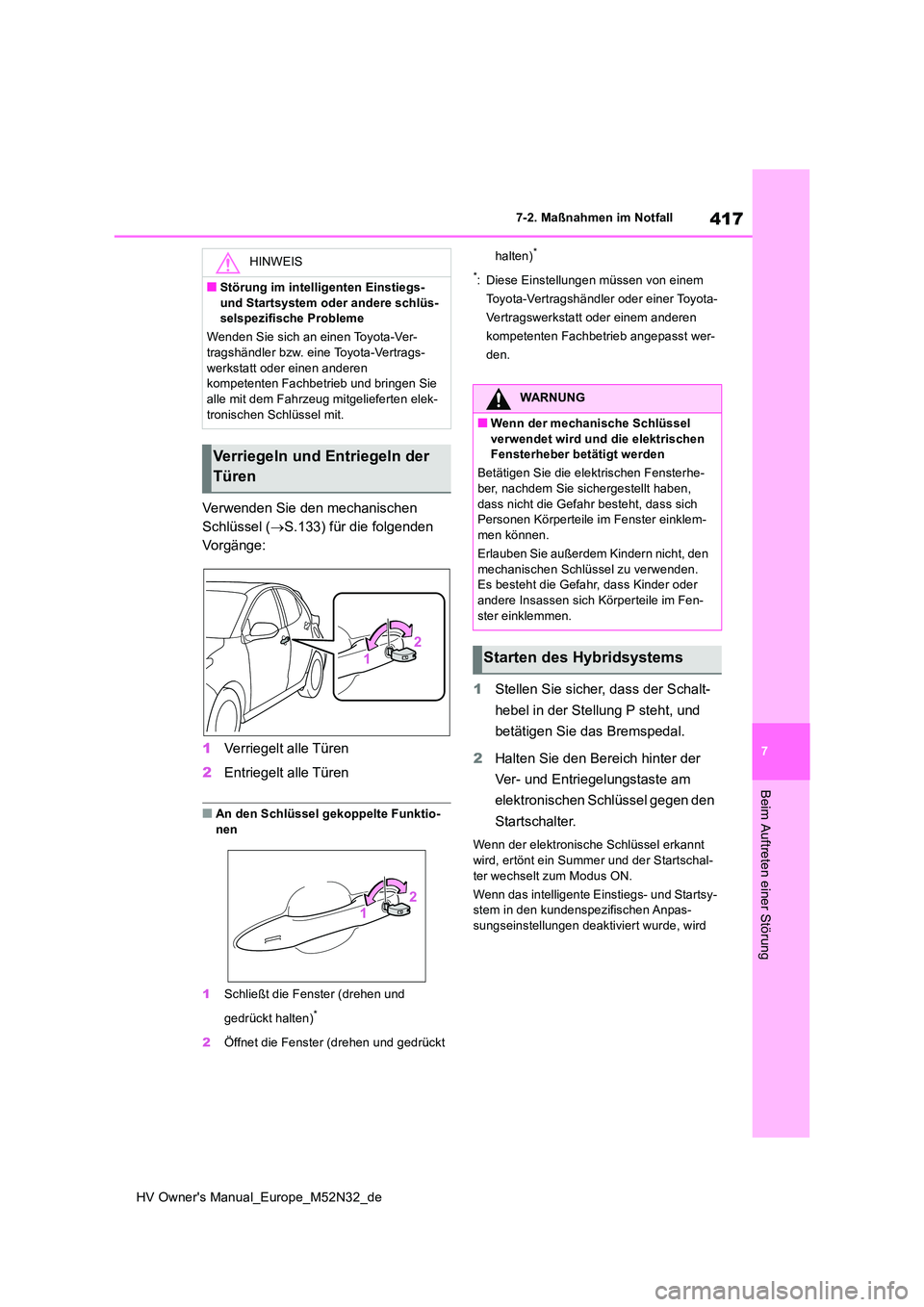

417
7
HV Owner's Manual_Europe_M52N32_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Verwenden Sie den mechanischen
Schlüssel ( S.133) für die folgenden
Vorgänge:
1 Verriegelt alle Türen
2 Entriegelt alle Türen
■An den Schlüssel gekoppelte Funktio-
nen
1 Schließt die Fenster (drehen und
gedrückt halten)*
2 Öffnet die Fenster (drehen und gedrückt
halten)*
*: Diese Einstellungen müssen von einem
Toyota-Vertragshändler oder einer Toyota-
Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb angepasst wer-
den.
1 Stellen Sie sicher, dass der Schalt-
hebel in der Stellung P steht, und
betätigen Sie das Bremspedal.
2 Halten Sie den Bereich hinter der
Ver- und Entriegelungstaste am
elektronischen Schlüssel gegen den
Startschalter.
Wenn der elektronische Schlüssel erkannt
wird, ertönt ein Summer und der Startschal- ter wechselt zum Modus ON.
Wenn das intelligente Einstiegs- und Startsy- stem in den kundenspezifischen Anpas-
sungseinstellungen deaktiviert wurde, wird
HINWEIS
■Störung im intelligenten Einstiegs-
und Startsystem oder andere schlüs- selspezifische Probleme
Wenden Sie sich an einen Toyota-Ver- tragshändler bzw. eine Toyota-Vertrags-
werkstatt oder einen anderen kompetenten Fachbetrieb und bringen Sie alle mit dem Fahrzeug mitgelieferten elek-
tronischen Schlüssel mit.
Verriegeln und Entriegeln der
Türen
WARNUNG
■Wenn der mechanische Schlüssel verwendet wird und die elektrischen Fensterheber betätigt werden
Betätigen Sie die elektrischen Fensterhe-
ber, nachdem Sie sichergestellt haben, dass nicht die Gefahr besteht, dass sich Personen Körperteile im Fenster einklem-
men können.
Erlauben Sie außerdem Kindern nicht, den mechanischen Schlüssel zu verwenden. Es besteht die Gefahr, dass Kinder oder
andere Insassen sich Körperteile im Fen- ster einklemmen.
Starten des Hybridsystems

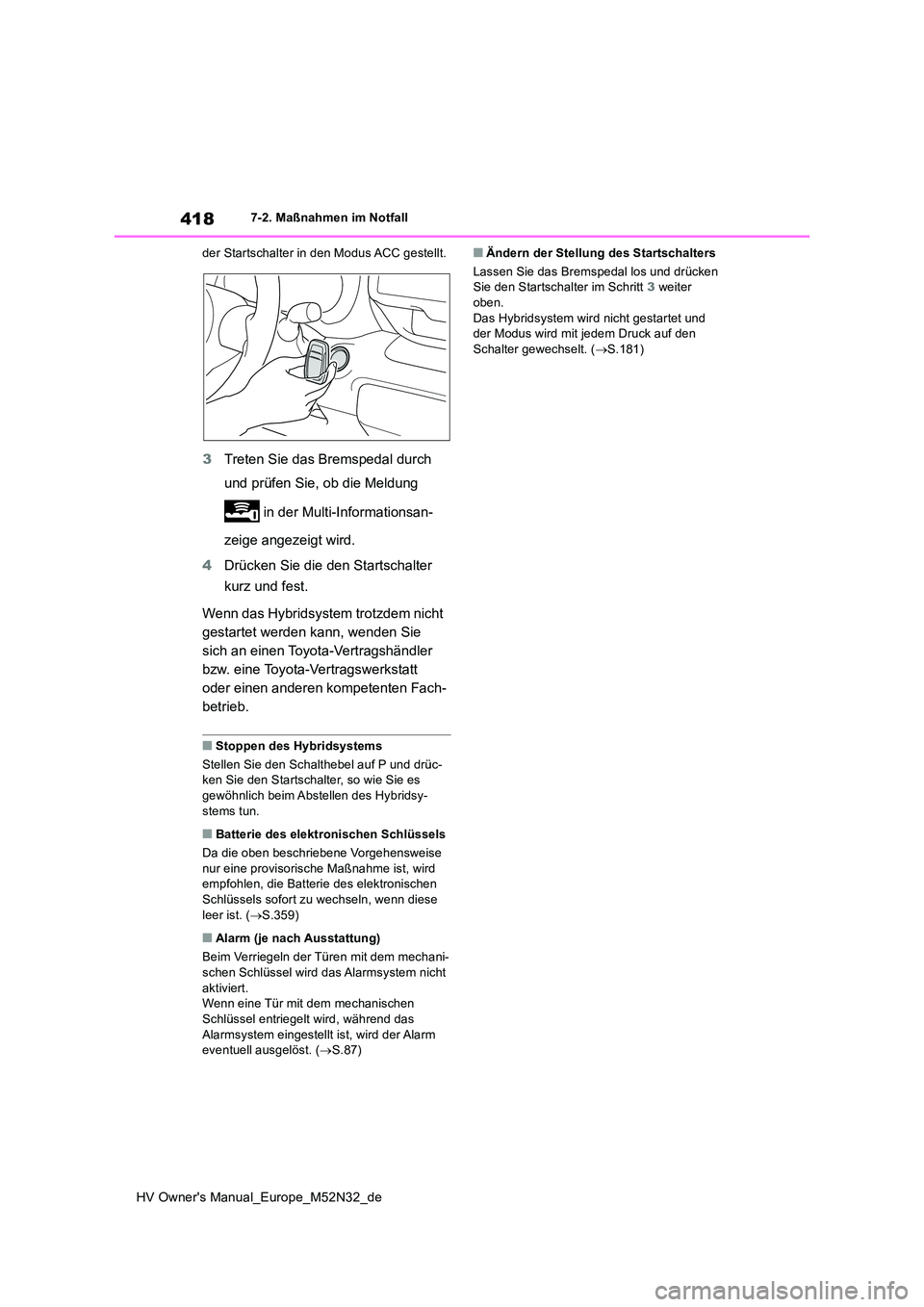

418
HV Owner's Manual_Europe_M52N32_de
7-2. Maßnahmen im Notfall
der Startschalter in den Modus ACC gestellt.
3 Treten Sie das Bremspedal durch
und prüfen Sie, ob die Meldung
in der Multi-Informationsan-
zeige angezeigt wird.
4 Drücken Sie die den Startschalter
kurz und fest.
Wenn das Hybridsystem trotzdem nicht
gestartet werden kann, wenden Sie
sich an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fach-
betrieb.
■Stoppen des Hybridsystems
Stellen Sie den Schalthebel auf P und drüc- ken Sie den Startschalter, so wie Sie es gewöhnlich beim Abstellen des Hybridsy-
stems tun.
■Batterie des elektronischen Schlüssels
Da die oben beschriebene Vorgehensweise nur eine provisorisc he Maßnahme ist, wird empfohlen, die Batterie des elektronischen
Schlüssels sofort zu wechseln, wenn diese leer ist. ( S.359)
■Alarm (je nach Ausstattung)
Beim Verriegeln der Türen mit dem mechani-
schen Schlüssel wird das Alarmsystem nicht aktiviert.Wenn eine Tür mit dem mechanischen
Schlüssel entriegelt wird, während das Alarmsystem eingestellt ist, wird der Alarm eventuell ausgelöst. ( S.87)
■Ändern der Stellung des Startschalters
Lassen Sie das Bremspedal los und drücken Sie den Startschalter im Schritt 3 weiter oben.
Das Hybridsystem wird nicht gestartet und der Modus wird mit jedem Druck auf den Schalter gewechselt. ( S.181)
