TOYOTA YARIS 2022 Kezelési útmutató (in Hungarian)

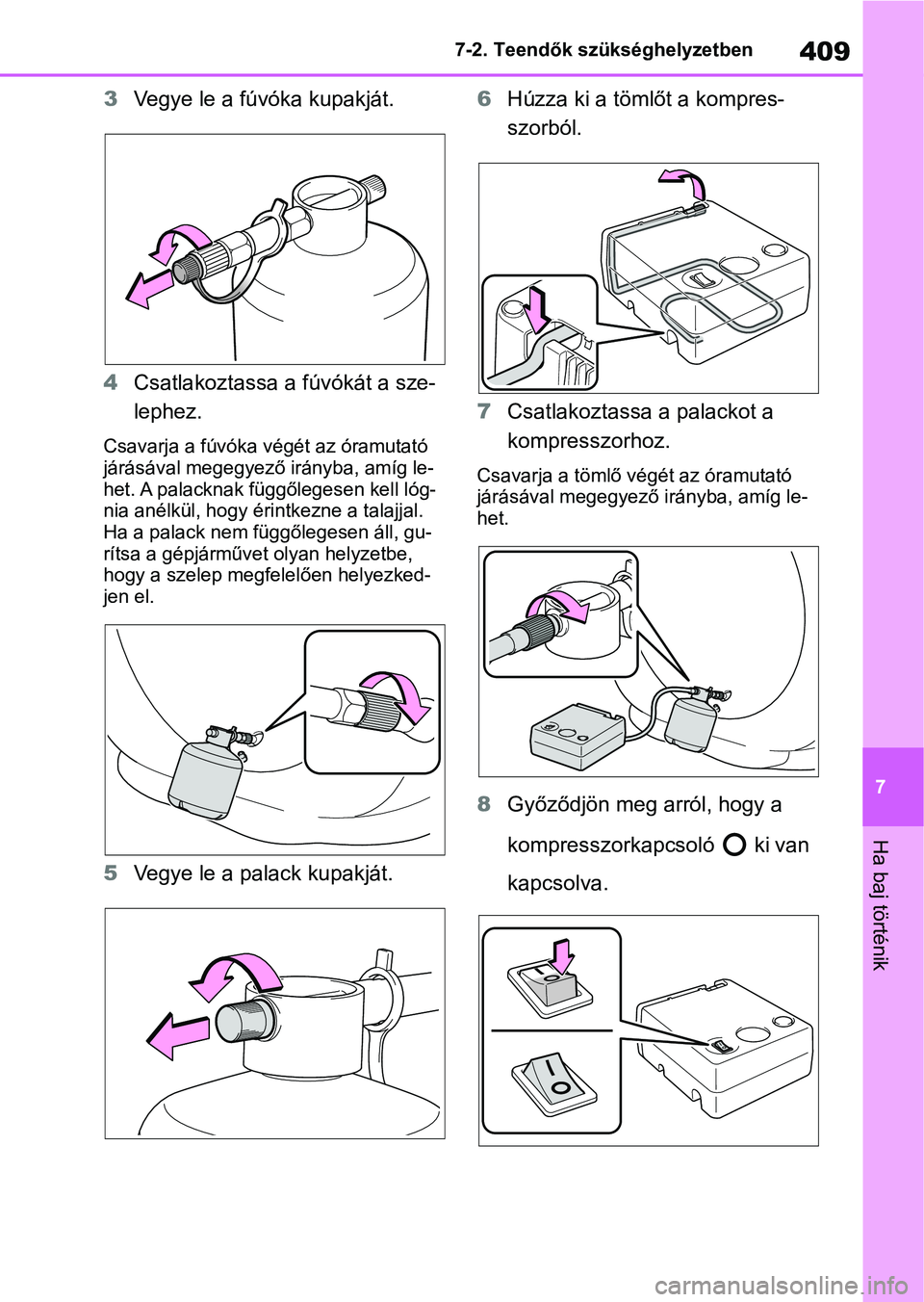

409
7
7-2. Teendők szükséghelyzetben
Ha baj történik
3
Vegye le a fúvóka kupakját.
4 Csatlakoztassa a fúvókát a sze-
lephez.
Csavarja a fúvóka v égét az óramutató
járásával megegyező irányba, amíg le-
het. A palacknak függőlegesen kell lóg-
nia anélkül, hogy érintkezne a talajjal.
Ha a palack nem függőlegesen áll, gu-
rítsa a gépjárművet olyan helyzetbe,
hogy a szelep megfelelően helyezked-
jen el.
5 Vegye le a palack kupakját. 6
Húzza ki a töm lőt a kompres-
szorból.
7 Csatlakoztassa a palackot a
kompresszorhoz.
Csavarja a tömlő végét az óramutató
járásával megegyező irányba, amíg le-
het.
8 Győződjön meg arról, hogy a
kompresszorkapcsoló ki van
kapcsolva.

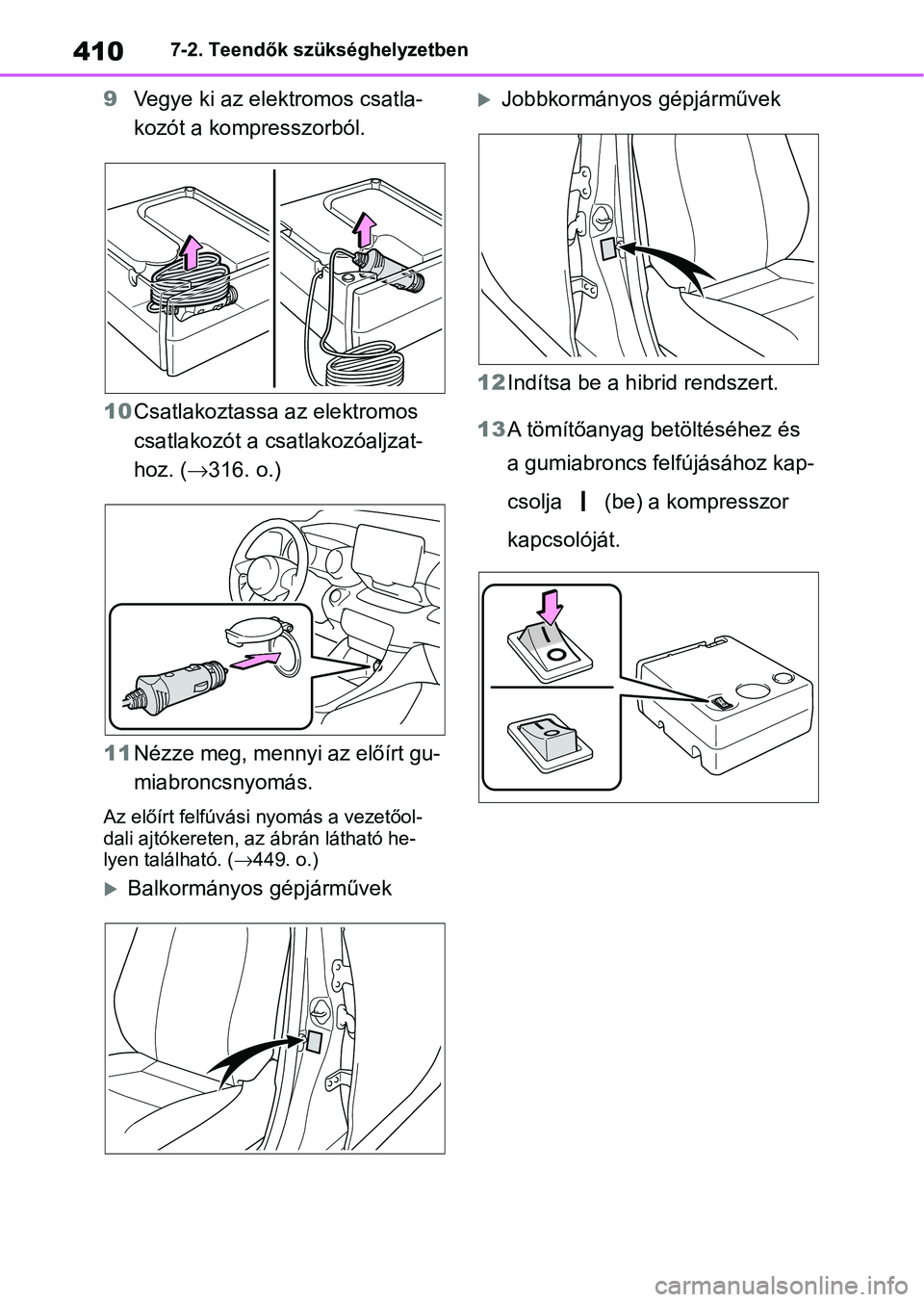

4107-2. Teendők szükséghelyzetben
9Vegye ki az elektromos csatla-
kozót a kompresszorból.
10 Csatlakoztassa az elektromos
csatlakozót a csatlakozóaljzat-
hoz. ( 316. o.)
11 Nézze meg, mennyi az előírt gu-
miabroncsnyomás.
Az előírt felfúvási n yomás a vezetőol-
dali ajtókereten, az ábrán látható he-
lyen található. ( 449. o.)
Balkormányos gépjárművek
Jobbkormányos gépjárművek
12 Indítsa be a hibrid rendszert.
13 A tömítőanyag betöltéséhez és
a gumiabroncs felfújásához kap-
csolja (be) a kompresszor
kapcsolóját.

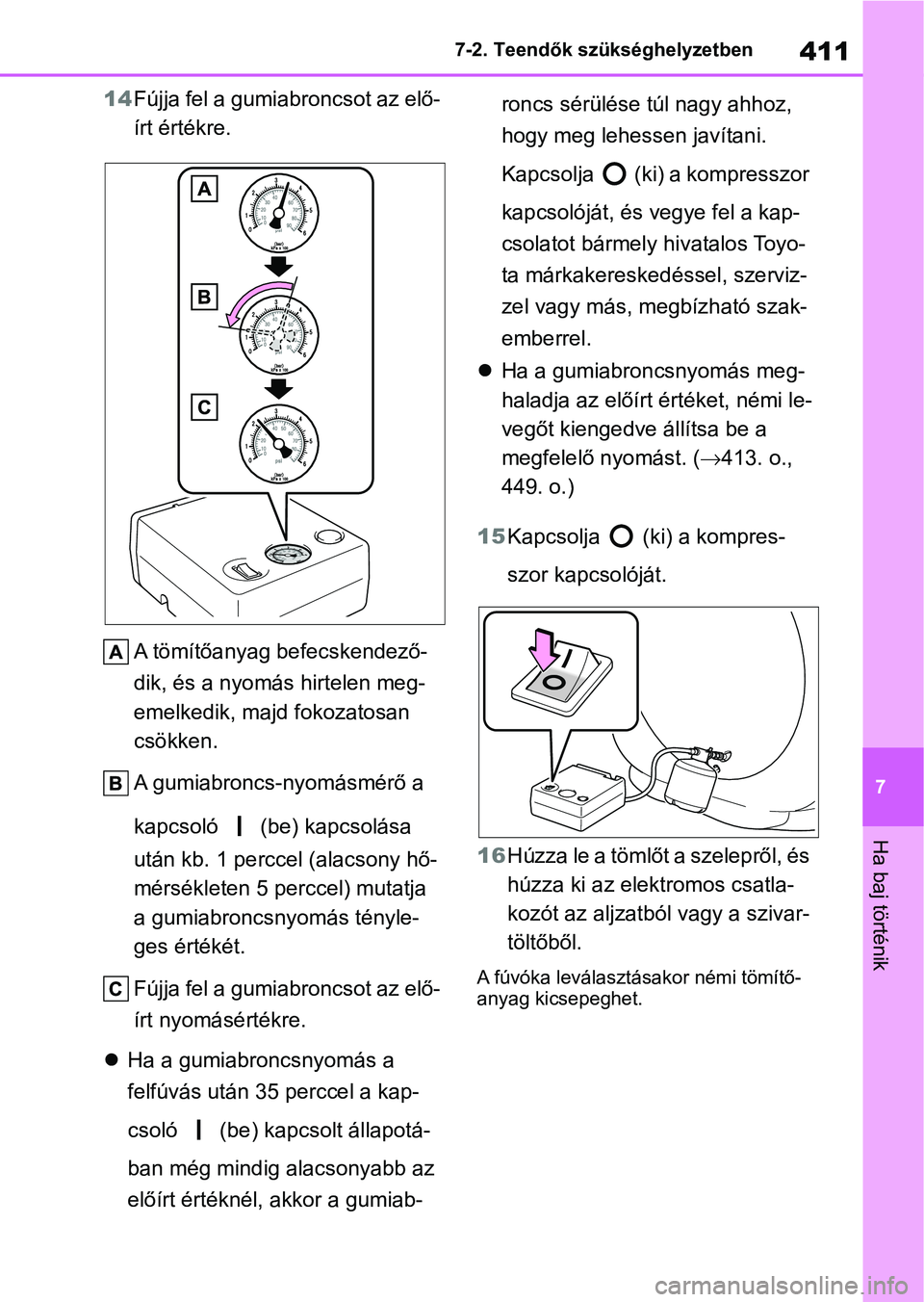

411
7
7-2. Teendők szükséghelyzetben
Ha baj történik
14
Fújja fel a gumiabroncsot az elő-
írt értékre.
A tömítőanyag befecskendező-
dik, és a nyomás hirtelen meg-
emelkedik, majd fokozatosan
csökken.
A gumiabroncs-nyomásmérő a
kapcsoló (be) kapcsolása
után kb. 1 perccel (alacsony hő-
mérsékleten 5 perccel) mutatja
a gumiabroncsnyomás tényle-
ges értékét.
Fújja fel a gumiabroncsot az elő-
írt nyomásértékre.
 Ha a gumiabroncsnyomás a
felfúvás után 35 perccel a kap-
csoló (be) kapcsolt állapotá-
ban még mindig alacsonyabb az
előírt értéknél, akkor a gumiab- roncs sérülése túl nagy ahhoz,
hogy meg lehessen javítani.
Kapcsolja (ki) a kompresszor
kapcsolóját, és
vegye fel a kap-
csolatot bármely hivatalos Toyo-
ta márkakeresked éssel, szerviz-
zel vagy más, megbízható szak-
emberrel.
 Ha a gumiabroncsnyomás meg-
haladja az előírt értéket, némi le-
vegőt kiengedve állítsa be a
megfelelő nyomást. ( 413. o.,
449. o.)
15 Kapcsolja (ki) a kompres-
szor kapcsolóját.
16 Húzza le a tömlőt a szelepről, és
húzza ki az elektromos csatla-
kozót az aljzatból vagy a szivar-
töltőből.
A fúvóka leválasztásakor némi tömítő-
anyag kicsepeghet.

4127-2. Teendők szükséghelyzetben
17Nyomja meg a gombot a palack-
ban levő nyomás kiengedésé-
hez.
18 Csatlakoztassa a fedelet a fúvó-
kához.
19 Helyezze vissza a szelepsapkát
a szükséghelyzeti javításban ré-
szesült gumiabroncs szelepére.
20 Válassza le a tömlőt a palackról,
és a kupakkal zárja le a palac-
kot.
Tegye vissza a palac kot eredeti táská-
jába, és cipzárazza be.
21 Átmenetileg táro lja a palackot
és a kompresszort a csomagtér-
ben.
22 A tömítőfolyadék egyenletes el-
oszlatása érdekében azonnal
tegyen meg a gépjárművel biz-
tonságos körül mények között
kb. 5 km-t (3 mérföldet) 80 km/h
(50 mph) alatti sebességgel.
23 Mintegy 5 km (3 mérföld) megté-
tele után álljon meg a gépjármű-
vel biztonságos helyen, kemény,
sík felületen, és csatlakoztassa
a kompresszort.
24 Ellenőrizze a gum iabroncs nyo-
mását.
Ha a gumiabroncsnyomás kis-
sebb, mint 130 kPa (1,3 kgf/cm
2
vagy bar, 19 psi): A defekt nem
javítható. Forduljon hivatalos To-

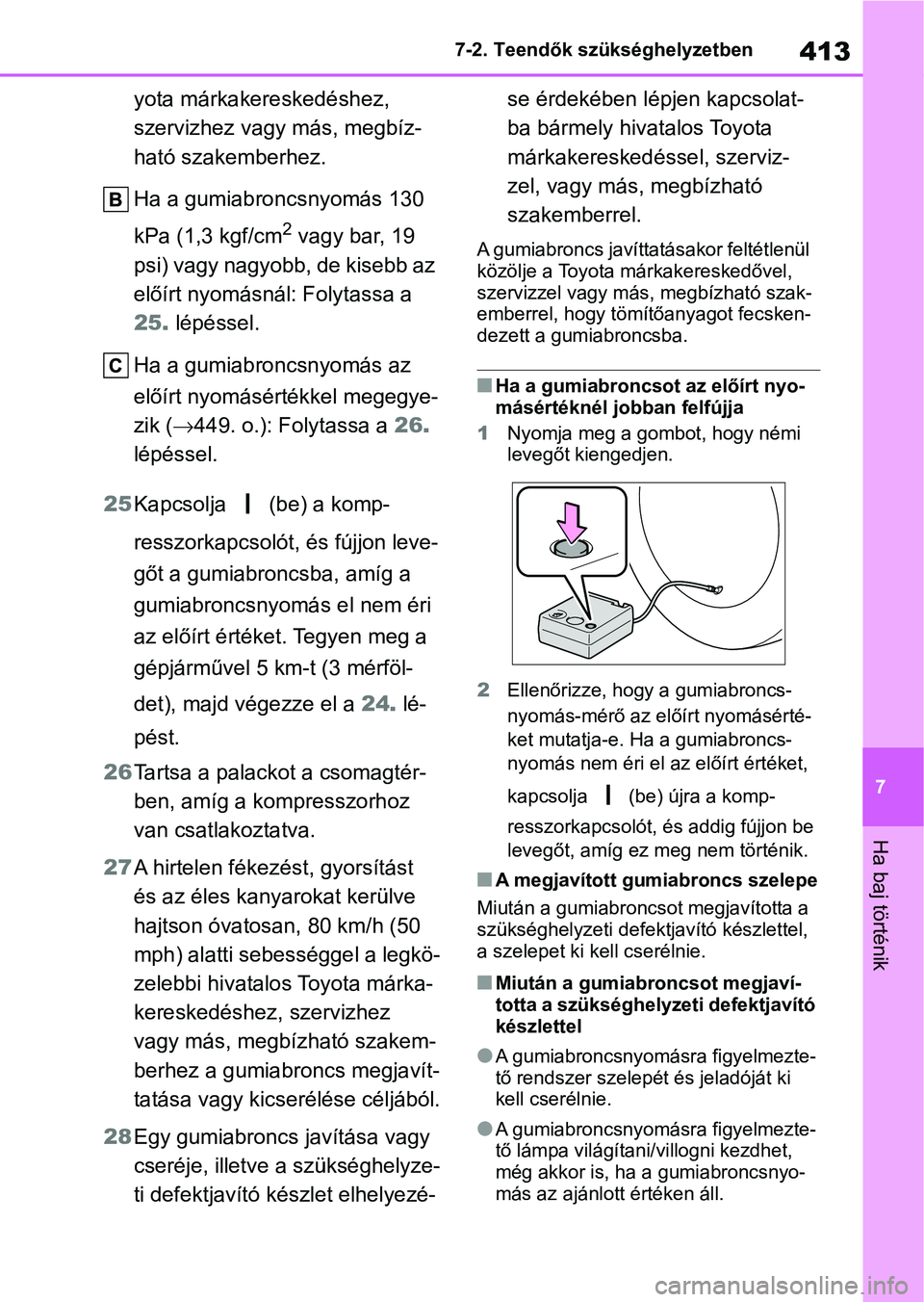

413
7
7-2. Teendők szükséghelyzetben
Ha baj történik
yota márkake
reskedéshez,
szervizhez vagy más, megbíz-
ható szakemberhez.
Ha a gumiabroncsnyomás 130
kPa (1,3 kgf/cm
2 vagy bar, 19
psi) vagy nagyobb, de kisebb az
előírt nyomásnál: Folytassa a
25. lépéssel.
Ha a gumiabroncsnyomás az
előírt nyomásértékkel megegye-
zik ( 449. o.): Folytassa a 26.
lépéssel.
25 Kapcsolja (be) a komp-
resszorkapcsolót, és fújjon leve-
gőt a gumiabroncsba, amíg a
gumiabroncsnyomá s el nem éri
az előírt értéke t. Tegyen meg a
gépjárművel 5 km-t (3 mérföl-
det), majd végezze el a 24. lé-
pést.
26 Tartsa a palackot a csomagtér-
ben, amíg a kompresszorhoz
van csatlakoztatva.
27 A hirtelen fékezést, gyorsítást
és az éles kanyarokat kerülve
hajtson óvatosan, 80 km/h (50
mph) alatti sebességgel a legkö-
zelebbi hivatalos Toyota márka-
kereskedéshez, szervizhez
vagy más, megbízható szakem-
berhez a gumiabroncs megjavít-
tatása vagy kicserélése céljából.
28 Egy gumiabroncs javítása vagy
cseréje, illetve a szükséghelyze-
ti defektjavító készlet elhelyezé- se érdekében lépjen kapcsolat-
ba bármely hivatalos Toyota
márkakereskedéssel, szerviz-
zel, vagy más
, megbízható
szakemberrel.A gumiabroncs javíttatásakor feltétlenül
közölje a Toyota márkakereskedővel,
szervizzel vagy más , megbízható szak-
emberrel, hogy tömítőanyagot fecsken-
dezett a gumiabroncsba.
nHa a gumiabroncsot az előírt nyo-
másértéknél jobban felfújja
1 Nyomja meg a gombot, hogy némi
levegőt kiengedjen.
2 Ellenőrizze, hogy a gumiabroncs-
nyomás-mérő az előírt nyomásérté-
ket mutatja-e. Ha a gumiabroncs-
nyomás nem éri el az előírt értéket,
kapcsolja (be) újra a komp-
resszorkapcsolót, és addig fújjon be
levegőt, amíg ez meg nem történik.
nA megjavított gumi abroncs szelepe
Miután a gumiabroncsot megjavította a
szükséghelyzeti defektj avító készlettel,
a szelepet ki kell cserélnie.
nMiután a gumiabroncsot megjaví-
totta a szükséghelyzeti defektjavító
készlettel
lA gumiabroncsnyomásra figyelmezte-
tő rendszer szelepét és jeladóját ki
kell cserélnie.
lA gumiabroncsnyomásra figyelmezte-
tő lámpa világítani /villogni kezdhet,
még akkor is, ha a gumiabroncsnyo-
más az ajánlott értéken áll.

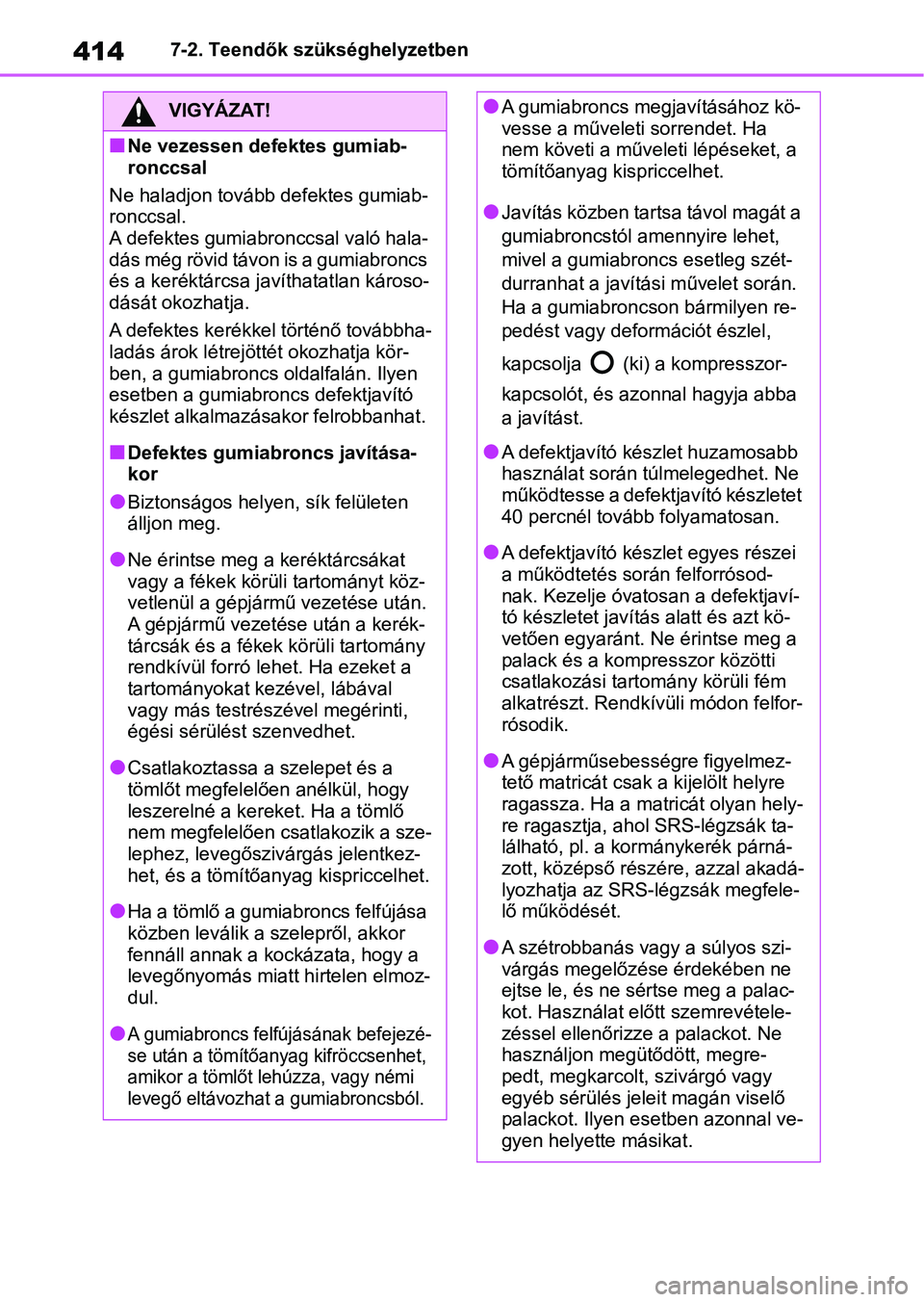

4147-2. Teendők szükséghelyzetben
VIGYÁZAT!
nNe vezessen defektes gumiab-
ronccsal
Ne haladjon tovább defektes gumiab-
ronccsal.
A defektes gumiabronccsal való hala-
dás még rövid távon is a gumiabroncs
és a keréktárcsa javíthatatlan károso-
dását okozhatja.
A defektes kerékkel történő továbbha-
ladás árok létrejöttét okozhatja kör-
ben, a gumiabroncs oldalfalán. Ilyen
esetben a gumiabroncs defektjavító
készlet alkalmazásakor felrobbanhat.
nDefektes gumiabroncs javítása-
kor
lBiztonságos helyen, sík felületen
álljon meg.
lNe érintse meg a keréktárcsákat
vagy a fékek körül i tartományt köz-
vetlenül a gépjármű vezetése után.
A gépjármű vezetése után a kerék-
tárcsák és a fékek körüli tartomány
rendkívül forró lehe t. Ha ezeket a
tartományokat kezével, lábával
vagy más testrészével megérinti,
égési sérülést szenvedhet.
lCsatlakoztassa a szelepet és a
tömlőt megfelelően anélkül, hogy
leszerelné a kere ket. Ha a tömlő
nem megfelelően csatlakozik a sze-
lephez, levegőszivárgás jelentkez-
het, és a tömítőan yag kispriccelhet.
lHa a tömlő a gumiabroncs felfújása
közben leválik a szelepről, akkor
fennáll annak a kockázata, hogy a
levegőnyomás miatt hirtelen elmoz-
dul.
lA gumiabroncs felfújásának befejezé-
se után a tömítőanyag kifröccsenhet,
amikor a tömlőt lehúzza, vagy némi
levegő eltávozhat a gumiabroncsból.
lA gumiabroncs megjavításához kö-
vesse a műveleti sorrendet. Ha
nem követi a műveleti lépéseket, a
tömítőanyag kispriccelhet.
lJavítás közben tartsa távol magát a
gumiabroncstól amennyire lehet,
mivel a gumiabroncs esetleg szét-
durranhat a javítási művelet során.
Ha a gumiabroncson bármilyen re-
pedést vagy deformációt észlel,
kapcsolja (ki) a kompresszor-
kapcsolót, és azonnal hagyja abba
a javítást.
lA defektjavító készlet huzamosabb
használat során túlmelegedhet. Ne
működtesse a defektjavító készletet
40 percnél tovább folyamatosan.
lA defektjavító ké szlet egyes részei
a működtetés során felforrósod-
nak. Kezelje óvatosan a defektjaví-
tó készletet javítás alatt és azt kö-
vetően egyaránt. N e érintse meg a
palack és a kompresszor közötti
csatlakozási tartomány körüli fém
alkatrészt. Rendkívüli módon felfor-
rósodik.
lA gépjárműsebességre figyelmez-
tető matricát csak a kijelölt helyre
ragassza. Ha a matricát olyan hely-
re ragasztja, ahol SRS-légzsák ta-
lálható, pl. a kormánykerék párná-
zott, középső részére, azzal akadá-
lyozhatja az SRS-légzsák megfele-
lő működését.
lA szétrobbanás vagy a súlyos szi-
várgás megelőzése érdekében ne
ejtse le, és ne sértse meg a palac-
kot. Használat előtt szemrevétele-
zéssel ellenőrizze a palackot. Ne
használjon megütődött, megre-
pedt, megkarcolt, szivárgó vagy
egyéb sérülés jeleit magán viselő
palackot. Ilyen esetben azonnal ve-
gyen helyette másikat.

415
7
7-2. Teendők szükséghelyzetben
Ha baj történik

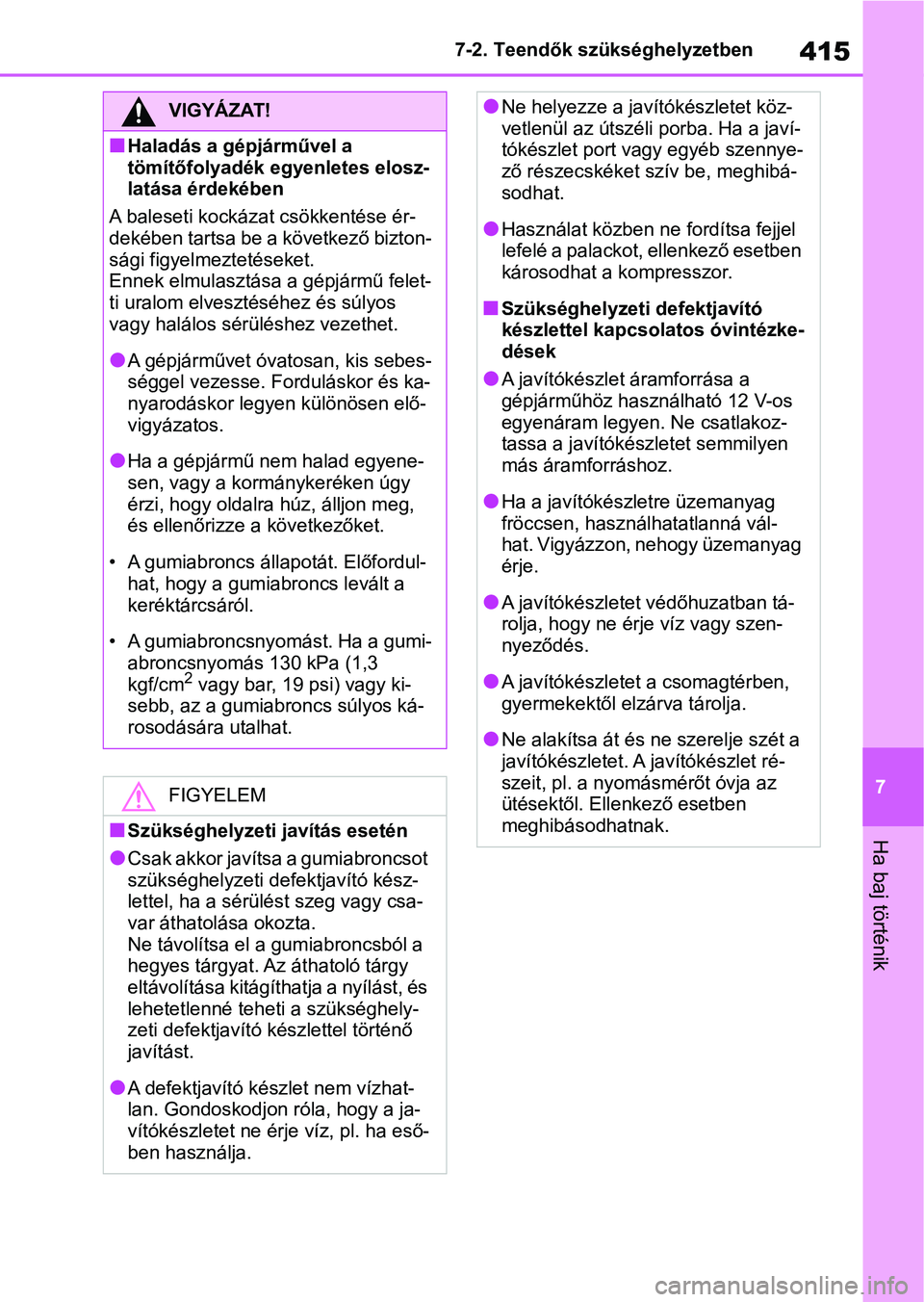

VIGYÁZAT!
nHaladás a gépjárművel a
tömítőfolyadék e
gyenletes elosz-
latása érdekében
A baleseti kockáza t csökkentése ér-
dekében tartsa be a következő bizton-
sági figyelmeztetéseket.
Ennek elmulasztása a gépjármű felet-
ti uralom elvesztéséhez és súlyos
vagy halálos sér üléshez vezethet.
lA gépjárművet óvatosan, kis sebes-
séggel vezesse. Forduláskor és ka-
nyarodáskor legyen különösen elő-
vigyázatos.
lHa a gépjármű nem halad egyene-
sen, vagy a kormánykeréken úgy
érzi, hogy oldalra húz, álljon meg,
és ellenőrizze a következőket.
• A gumiabroncs állapotát. Előfordul- hat, hogy a gumiabroncs levált a
keréktárcsáról.
• A gumiabroncsnyomást. Ha a gumi- abroncsnyomás 130 kPa (1,3
kgf/cm
2 vagy bar, 19 psi) vagy ki-
sebb, az a gumiabroncs súlyos ká-
rosodására utalhat.
FIGYELEM
nSzükséghelyzeti javítás esetén
lCsak akkor javítsa a gumiabroncsot
szükséghelyzeti defektjavító kész-
lettel, ha a sérül ést szeg vagy csa-
var áthatolása okozta.
Ne távolítsa el a gumiabroncsból a
hegyes tárgyat. Az áthatoló tárgy
eltávolítása kitágíthatja a nyílást, és
lehetetlenné teheti a szükséghely-
zeti defektjavító készlettel történő
javítást.
lA defektjavító készlet nem vízhat-
lan. Gondoskodjon róla, hogy a ja-
vítókészletet ne ér je víz, pl. ha eső-
ben használja.
lNe helyezze a jav ítókészletet köz-
vetlenül az útszéli porba. Ha a javí-
tókészlet port vag y egyéb szennye-
ző részecskéket szív be, meghibá-
sodhat.
lHasználat közben ne fordítsa fejjel
lefelé a palackot, ellenkező esetben
károsodhat a kompresszor.
nSzükséghelyzeti defektjavító
készlettel kapcsolatos óvintézke-
dések
lA javítókészlet áramforrása a
gépjárműhöz használható 12 V-os
egyenáram legyen. Ne csatlakoz-
tassa a javítókészletet semmilyen
más áramforráshoz.
lHa a javítókészletre üzemanyag
fröccsen, használhatatlanná vál-
hat. Vigyázzon, nehogy üzemanyag
érje.
lA javítókészletet védőhuzatban tá-
rolja, hogy ne ér je víz vagy szen-
nyeződés.
lA javítókészletet a csomagtérben,
gyermekektől elzárva tárolja.
lNe alakítsa át és ne szerelje szét a
javítókészletet. A javítókészlet ré-
szeit, pl. a nyomásmérőt óvja az
ütésektől. Ellenkező esetben
meghibásodhatnak.

4167-2. Teendők szükséghelyzetben
Álljon meg a gépjárművel bizton-
ságos helyen, szilá rd, sík felüle-
ten.
 Működtesse a rögzítőféket.
 Kapcsolja a sebességváltó kart
P helyzetbe.
 Állítsa le a hibrid rendszert.
 Kapcsolja be a vészvillogókat.
( 382. o.)
FIGYELEM
nA gumiabroncsnyomásra figyel-
meztető rendszer szelepeinek és
jeladóinak sérülésmentessége
érdekében
Miután az egyik gumiabroncsot folyé-
kony tömítőanyaggal javította meg,
előfordulhat, hogy a gumiabroncsnyo-
másra figyelmeztető rendszer szele-
pei és jeladói nem működnek megfe-
lelően. Ha folyékony tömítőanyagot
használt, mielőbb lépjen kapcsolatba
bármely hivatalos Toyota márkakeres-
kedéssel, szervizze l vagy más, meg-
bízható szakemberrel vagy egyéb,
megfelelő tanúsítványokkal rendelke-
ző szervizzel. Folyékony tömítő-
anyag alkalmazása után, a gumiab-
roncs javításakor, cseréjekor gondos-
kodjon róla, hogy a gumiabroncsnyo-
másra figyelmeztető rendszer szele-
peinek és jeladóinak cseréjére is sor
kerüljön. ( 349. o.)
Ha defektet kap (pótke-
rékkel felszerelt gépjár-
művek)
Gépjárműve pótkerékkel lett
felszerelve. A lapos abroncsot
kicserélheti a pótkerékre.
A gumiabroncsokkal kapcsola-
tos részleteket lásd:  344. o.
VIGYÁZAT!
nHa defektet kap
Ne vezessen tovább defektes gumi-
abronccsal. Ha valamelyik gumiab-
roncs defektes, még a rövid távon tör-
ténő haladás is javíthatatlanná teheti
a gumiabroncsot és a keréktárcsát is,
ami balesethez vezethet.
A gépjármű megemelése
előtt

417
7
7-2. Teendők szükséghelyzetben
Ha baj történik

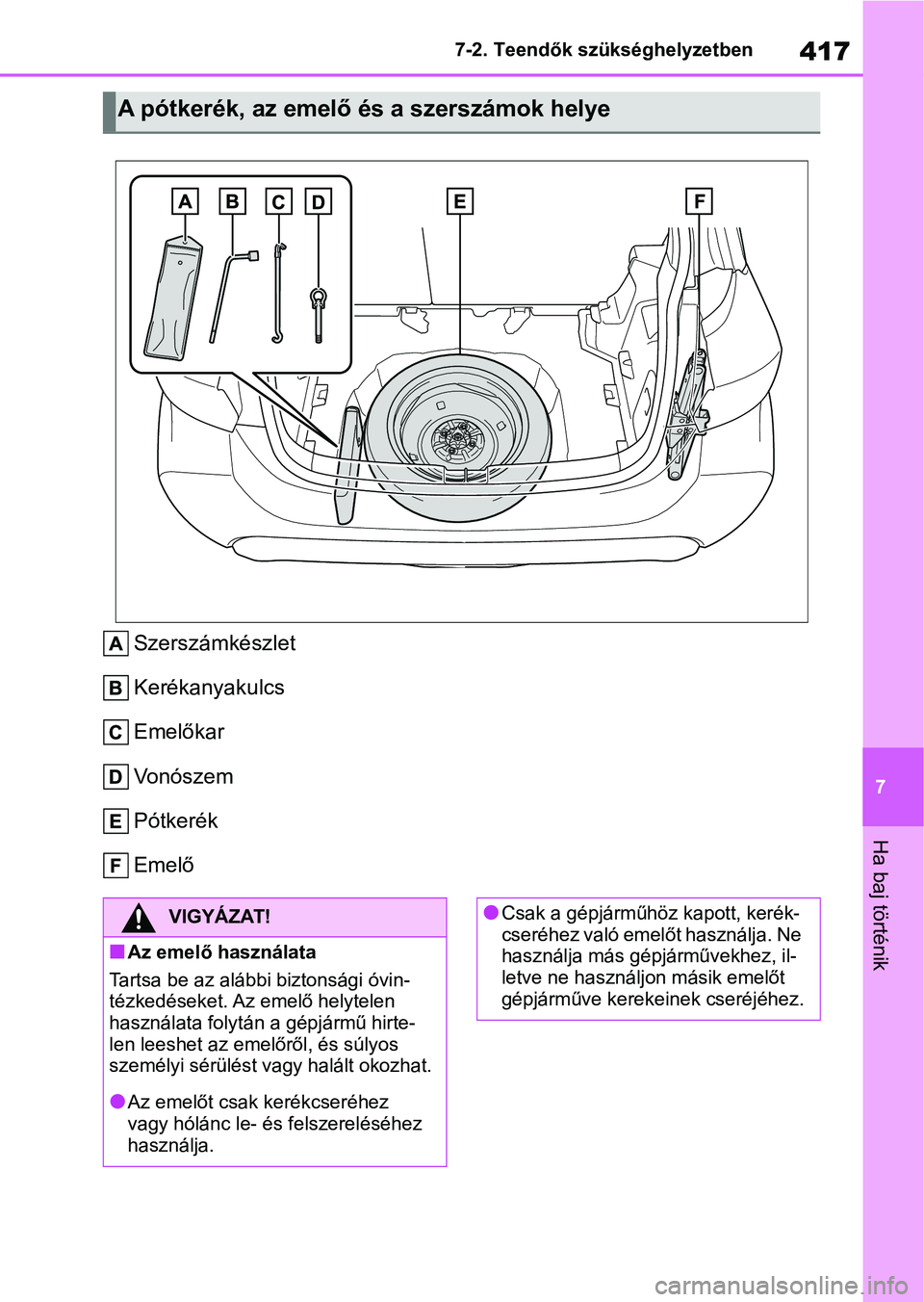

Szerszámkészlet
Kerékanyakulcs
Emelőkar
Vonószem
Pótkerék
Emelő
A pótkerék, az emelő és a szerszámok helye
VIGYÁZAT!
nAz emelő használata
Tartsa be az alábbi biztonsági óvin-
tézkedéseket. Az emelő helytelen
használata folytán a gépjármű hirte-
len leeshet az emelőről, és súlyos
személyi sérülést vagy halált okozhat.
lAz emelőt csak kerékcseréhez
vagy hólánc le- és felszereléséhez
használja.
lCsak a gépjárműhöz kapott, kerék-
cseréhez való emelőt használja. Ne
használja más gépjárművekhez, il-
letve ne használjon másik emelőt
gépjárműve kerekeinek cseréjéhez.

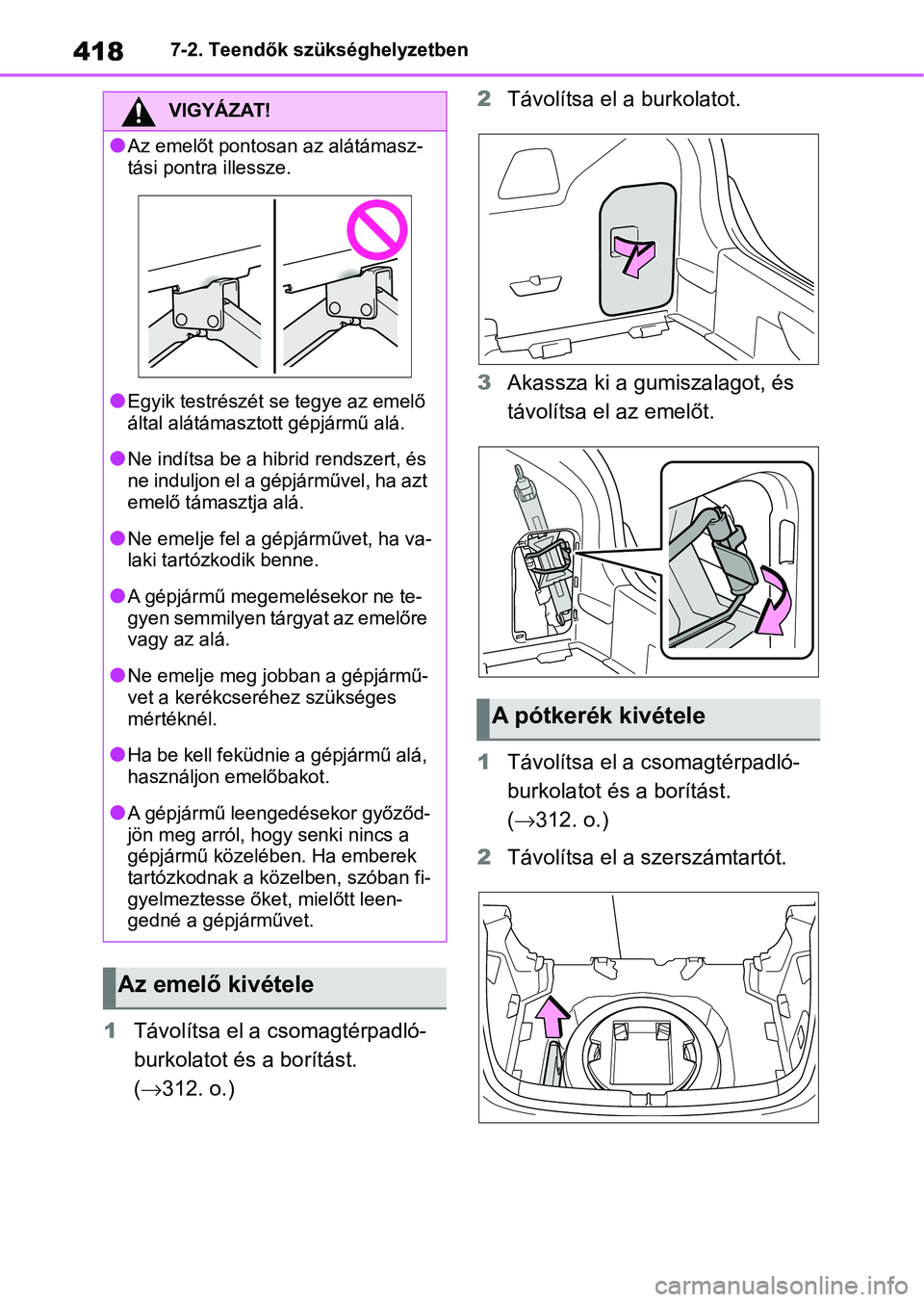

4187-2. Teendők szükséghelyzetben
1Távolítsa el a csomagtérpadló-
burkolatot és a borítást.
( 312. o.) 2
Távolítsa el a burkolatot.
3 Akassza ki a gumiszalagot, és
távolítsa el az emelőt.
1 Távolítsa el a csomagtérpadló-
burkolatot és a borítást.
( 312. o.)
2 Távolítsa el a szerszámtartót.
VIGYÁZAT!
lAz emelőt pontosan az alátámasz-
tási pontra illessze.
lEgyik testrészét se tegye az emelő
által alátámasztott gépjármű alá.
lNe indítsa be a hibrid rendszert, és
ne induljon el a gépjárművel, ha azt
emelő támasztja alá.
lNe emelje fel a gép járművet, ha va-
laki tartózkodik benne.
lA gépjármű megemelésekor ne te-
gyen semmilyen tárgyat az emelőre
vagy az alá.
lNe emelje meg jobban a gépjármű-
vet a kerékcseréhez szükséges
mértéknél.
lHa be kell feküdnie a gépjármű alá,
használjon emelőbakot.
lA gépjármű leengedésekor győződ-
jön meg arról, hogy senki nincs a
gépjármű közeléb en. Ha emberek
tartózkodnak a köz elben, szóban fi-
gyelmeztesse őket, mielőtt leen-
gedné a gépjárművet.
Az emelő kivétele
A pótkerék kivétele
