TOYOTA YARIS 2022 Kezelési útmutató (in Hungarian)

439
7

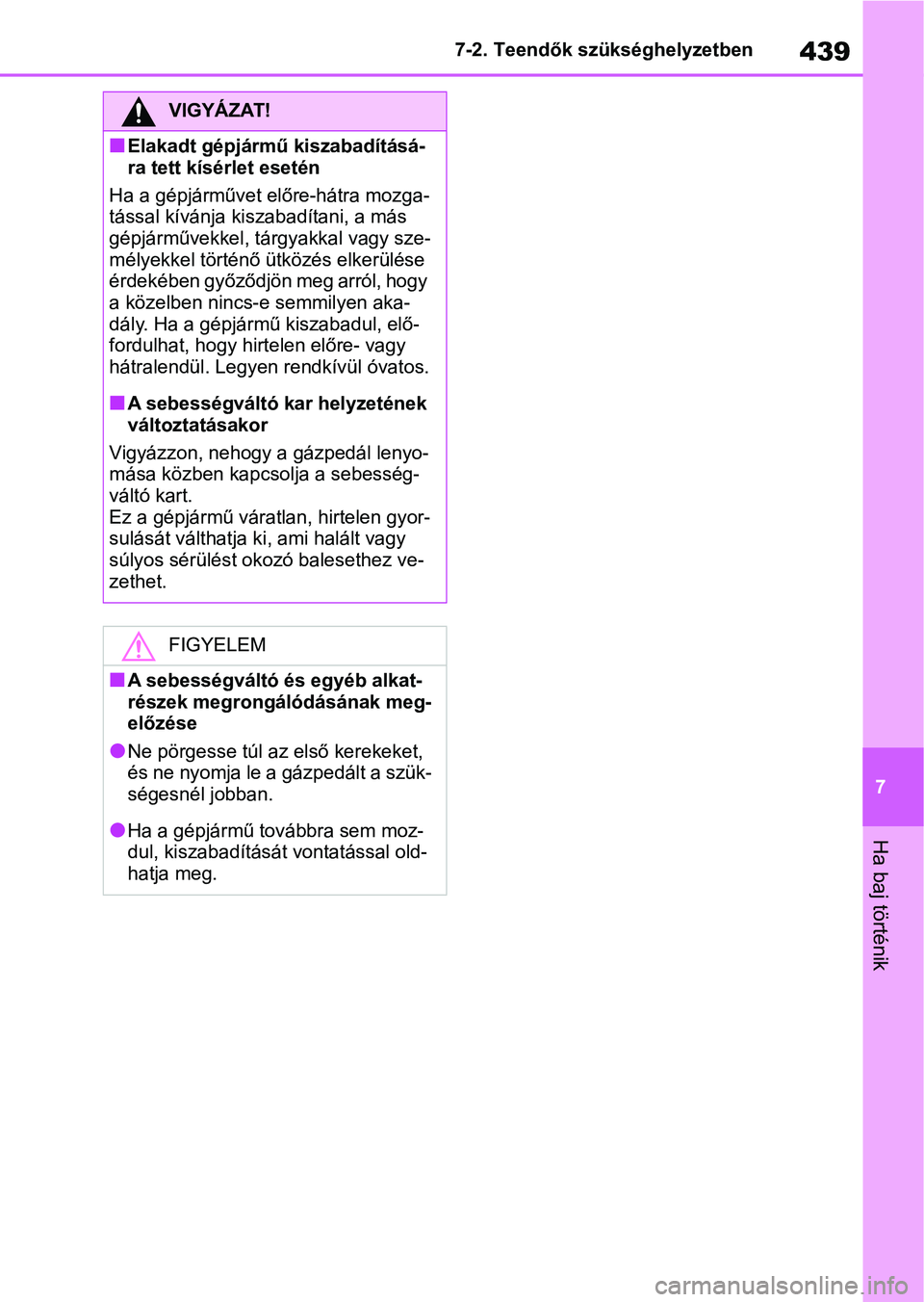

7-2. Teendők szükséghelyzetben
Ha baj történik
VIGYÁZAT!
nElakadt gépjármű kiszabadításá-
ra tett kísérlet esetén
Ha a gépjárművet előre-hátra mozga-
tással kívánja kiszabadítani, a más
gépjárművekkel, tárgy akkal vagy sze-
mélyekkel történő ütközés elkerülése
érdekében győződjön meg arról, hogy
a közelben nincs-e semmilyen aka-
dály. Ha a gépjármű kiszabadul, elő-
fordulhat, hogy hirtelen előre- vagy
hátralendül. Legyen rendkívül óvatos.
nA sebességváltó kar helyzetének
változtatásakor
Vigyázzon, nehogy a gázpedál lenyo-
mása közben kapcsolja a sebesség-
váltó kart.
Ez a gépjármű váratlan, hirtelen gyor-
sulását válthatja ki, ami halált vagy
súlyos sérülést okozó balesethez ve-
zethet.
FIGYELEM
nA sebességváltó és egyéb alkat-
részek megrongálódásának meg-
előzése
lNe pörgesse túl az első kerekeket,
és ne nyomja le a gázpedált a szük-
ségesnél jobban.
lHa a gépjármű továbbra sem moz-
dul, kiszabadítását vontatással old-
hatja meg.

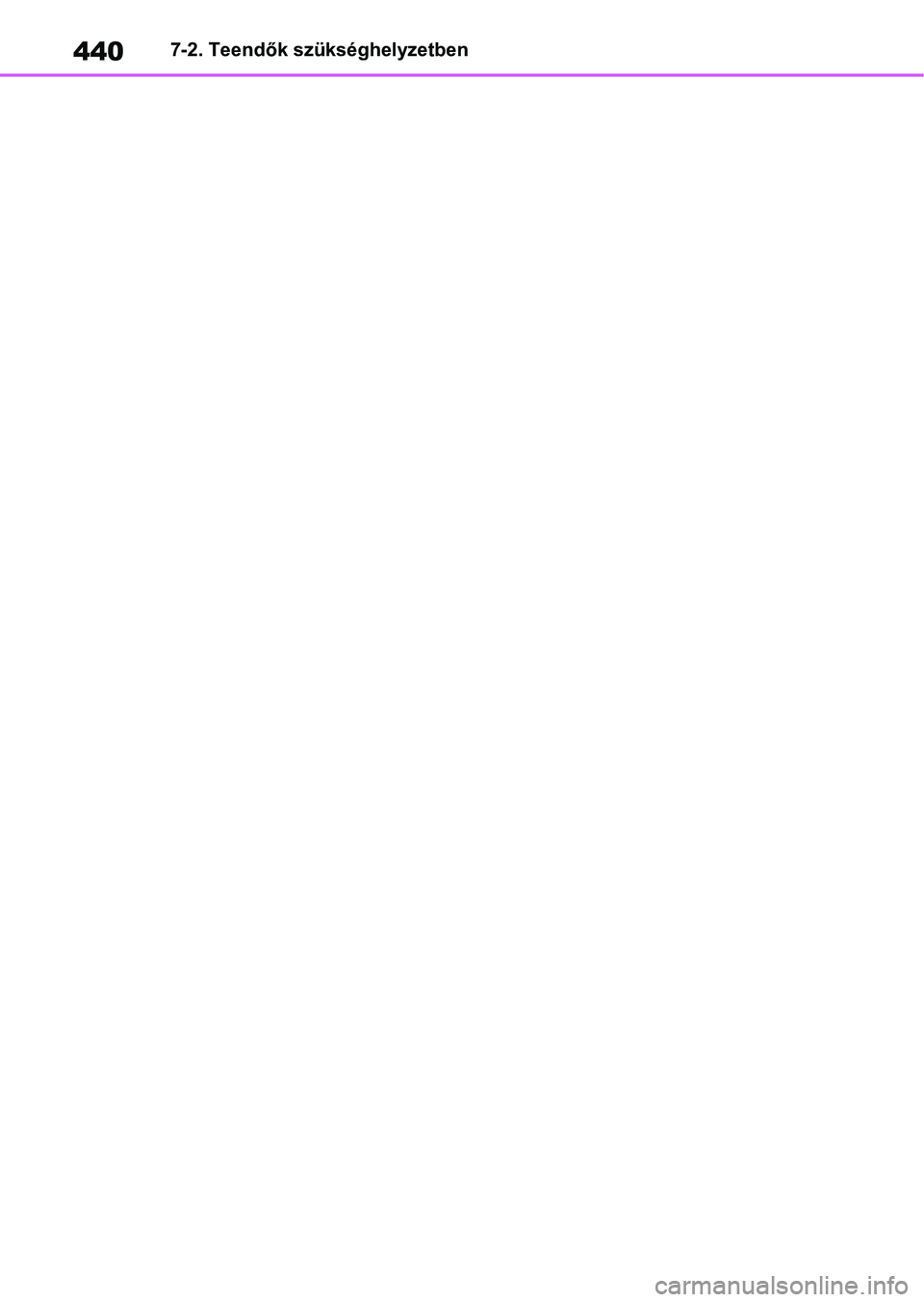

4407-2. Teendők szükséghelyzetben

8
441
8

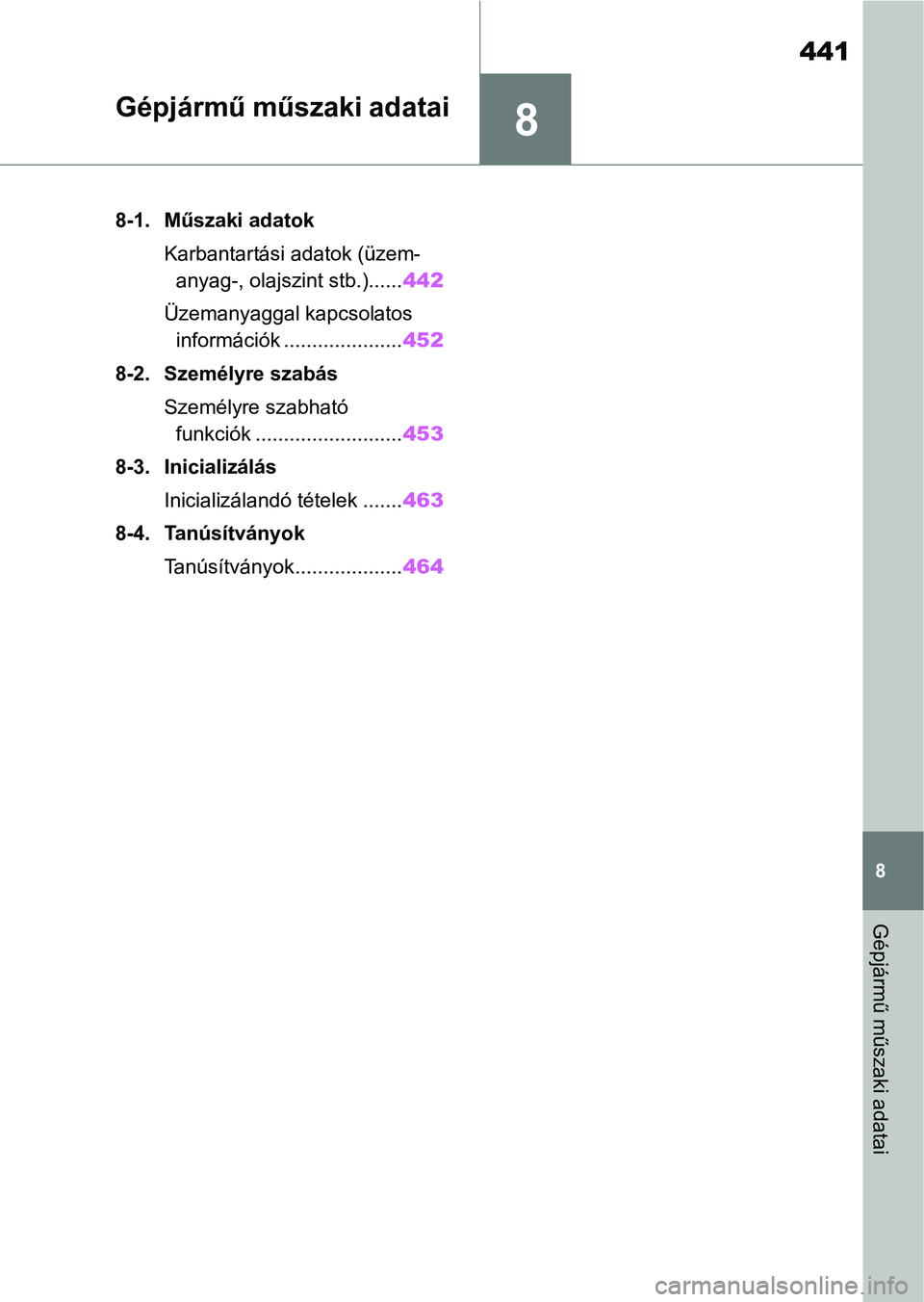

Gépjármű műszaki adatai
Gépjármű műszaki adatai
8-1. Műszaki adatokKarbantartási adatok (üzem-anyag-, olajszint stb.)...... 442
Üzemanyaggal kapcsolatos információk ..................... 452
8-2. Személyre szabás Személyre szabható funkciók .......................... 453
8-3. Inicializálás Inicializálandó tételek ....... 463
8-4. Tanúsítványok
Tanúsítványok................... 464

4428-1. Műszaki adatok
8-1.Műszaki adatok
*1: Terheletlen gépjárművek
*2: Panorámatető-napfényvédővel felszerelt gépjárművek
*3: 16 vagy 17 colos gumiabroncsokkal fel szerelt gépjárművek
*4: 15 colos gumiabroncsokka l felszerelt gépjárművek
*5: Vontatókészlettel felszerelt gépjárművek
nGépjármű-azonosítószám
A gépjármű-azonosítószám (VIN) a
gépjármű törvényes azonosítója.
Az Ön Toyota gépjárművének ez az
elsődleges azonosítószáma. Ez ke-
rül a forgalmi engedélybe is. Ez a szám a jobb oldali első ülés
alá beütve található.
Ez a szám a műszer
fal tetején, bal
oldalon beütve is látható.

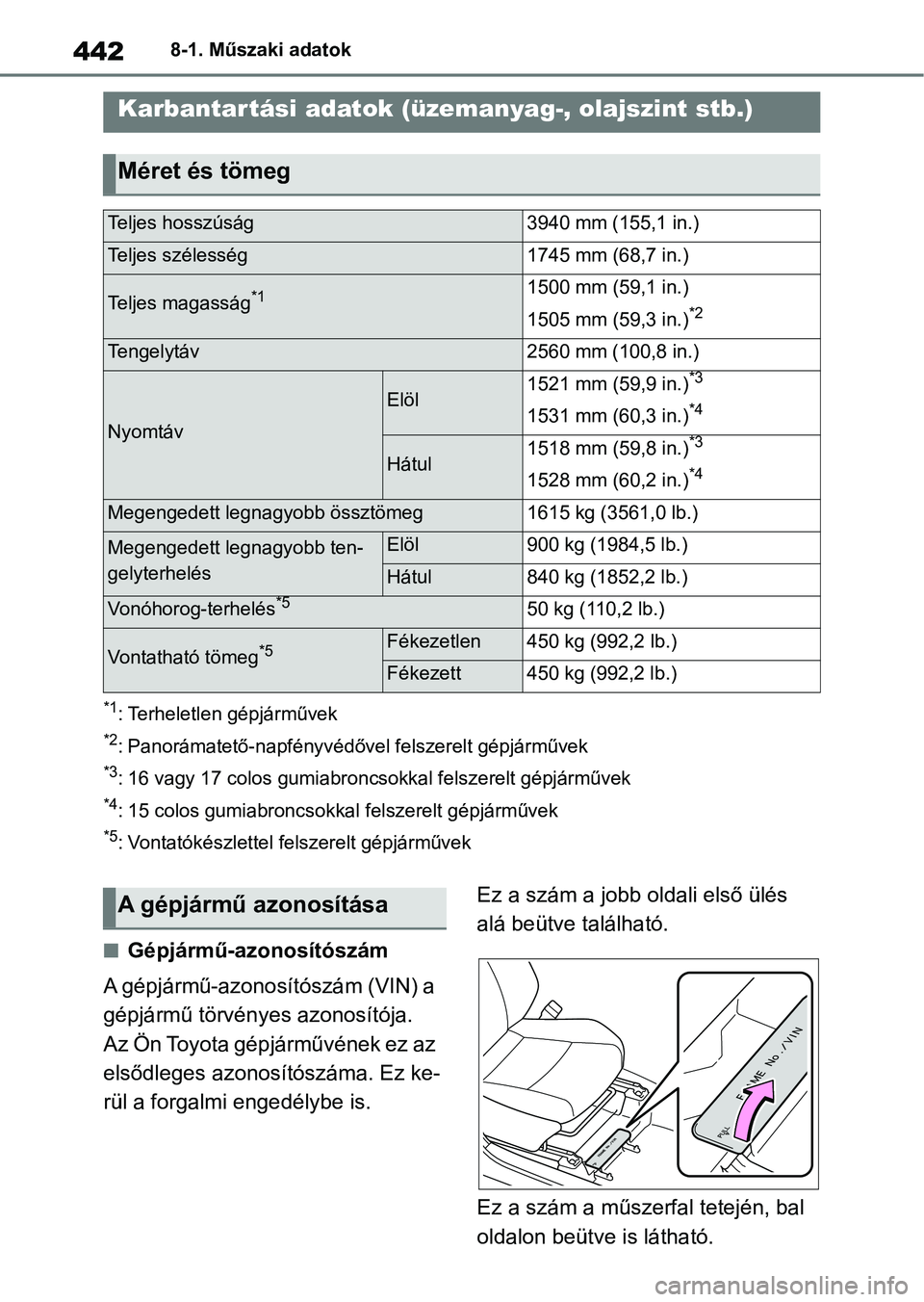

Karbantar tási adatok (üzemanyag-, olajszint stb.)
Méret és tömeg
Teljes hosszúság3940 mm (155,1 in.)
Teljes szélesség1745 mm (68,7 in.)
Teljes magasság*11500 mm (59,1 in.)
1505 mm (59,3 in.)
*2
Tengelytáv2560 mm (100,8 in.)
Nyomtáv
Elöl1521 mm (59,9 in.)*3
1531 mm (60,3 in.)*4
Hátul1518 mm (59,8 in.)*3
1528 mm (60,2 in.)*4
Megengedett legnagyobb össztömeg1615 kg (3561,0 lb.)
Megengedett legnagyobb ten-
gelyterhelésElöl900 kg (1984,5 lb.)
Hátul840 kg (1852,2 lb.)
Vonóhorog-terhelés*550 kg (110,2 lb.)
Vontatható tömeg*5Fékezetlen450 kg (992,2 lb.)
Fékezett450 kg (992,2 lb.)
A gépjármű azonosítása

443
8
8-1. Műszaki adatok
Gépjármű műszaki adatai
A szám megtalálható a gyártó adat-
tábláján is.
nMotorszám
A motorszám az ábrán jelzett he-
lyen, a motorblokkba van beütve.
Motor
ModellM15A-FXE
Típus3 hengeres, soros elrendezésű, 4 ütemű,
benzinüzemű
Furat és löket80,5  97,6 mm (3,16  3,84 in.)
Lökettérfogat1490 cm3 (90,9 cu. in.)
SzelephézagAutomatikus beállítás

4448-1. Műszaki adatok
Üzemanyag
Üzemanyag típusa
Ha a benzinkúton a következő üzem-
anyag-matrica típusokat találja, akkor
csak a következő üzemanyag-matricá-
val ellátott üzemanyagot használja.
Az EU területén:
Csak az EN228 európai szabványnak
megfelelő ólmozatlan benzin
Az EU területén kívül:
Csak ólmozatlan benzin
Oktánszám (RON)95 vagy magasabb
Üzemanyagtartály feltöltési mennyisége
(tájékoztató adat)
Hátsó ablaktörlő nélküli gépjárművek
33,0 L (8,7 gal., 7,2 Imp. gal.)
Hátsó ablaktörlővel felszerelt gépjár-
művek
36,0 L (9,5 gal., 7,9 Imp. gal.)
Elektromos motor (hajtómotor)
TípusÁllandó mágneses motor
Maximális teljesítmény59 kW
Maximális nyomaték141 N•m (14,4 kgf•m, 104 ft•lbf)
Hibrid akkumulátor (hajtóakkumulátor)
TípusLítiumion-akkumulátor
Feszültség3,7 V/cella
Kapacitás4,3 Ah
Mennyiség48 cella
Névleges feszültség177,6 V

445
8
8-1. Műszaki adatok
Gépjármű műszaki adatai
Olajmennyiség (Leengedés és
feltöltés [tájékoztató adat*])n
*: A motorolaj-feltöltési mennyiség az olajcsere esetén alkalmazandó tájé-
koztató adat. Melegítse fel a motort,
és állítsa le a hibrid rendszert, várjon
5 percnél tovább, és ellenőrizze az
olajszintet az olajszintmérő pálcán.
nA motorolaj kiválasztása
Benzinmotor 
Az Ön gépjárművében „Toyota
Genuine Motor Oil” (eredeti Toyota
motorolaj) található. A Toyota „Toyota
Genuine Motor Oil” (eredeti Toyota
motorolaj) használatát javasolja.
Más, ezzel megegyező minőségű
motorolaj szintén használható.
Olajminőség:
0W-8: JASO GLV-1 jelölés
0W-16:
API teljesítményszintű SN
„Resource-Conserving” (üzem-
anyag-takarékos), SN PLUS
„Resource-Conserving” vagy SP
„Resource-Conserving”; vagy
ILSAC GF-6B többfokozatú motor-
olaj 0W-20 és 5W-30:
API teljesítményszintű SM „Energy-
Conserving” (energiatakarékos),
SN „Resource-Conserving” (üzem-
anyag-takarékos), SN PLUS
„Resource-Conserving” vagy SP
„Resource-Conserving”; vagy
ILSAC GF-6A többfokozatú motor-
olaj
Javasolt viszkozitás (SAE):
Leginkább ajánlott
A következő olajcseréig várható
hőmérséklet-tartomány
Az Ön Toyota gépjárművébe a
gyártás során SAE 0W-8 olajat töl-
töttek. Ez a legjobb választás, mivel
kedvező fogyasztási adatokkal ren-
delkezik, és hideg időben is könnyű
indítást biztosít. SAE 0W-8 helyett
használhat SAE 0W-16-ot vagy
0W-20-at is. A következő olajcsere
alkalmával azonban le kell cserél-
nie SAE 0W-8-ra.
Kenési rendszer
Szűrővel3,6 L (3,8 qt., 3,2 Imp. qt.)
Szűrő nél-
kül3,3 L (3,5 qt., 2,9 Imp. qt.)

4468-1. Műszaki adatok

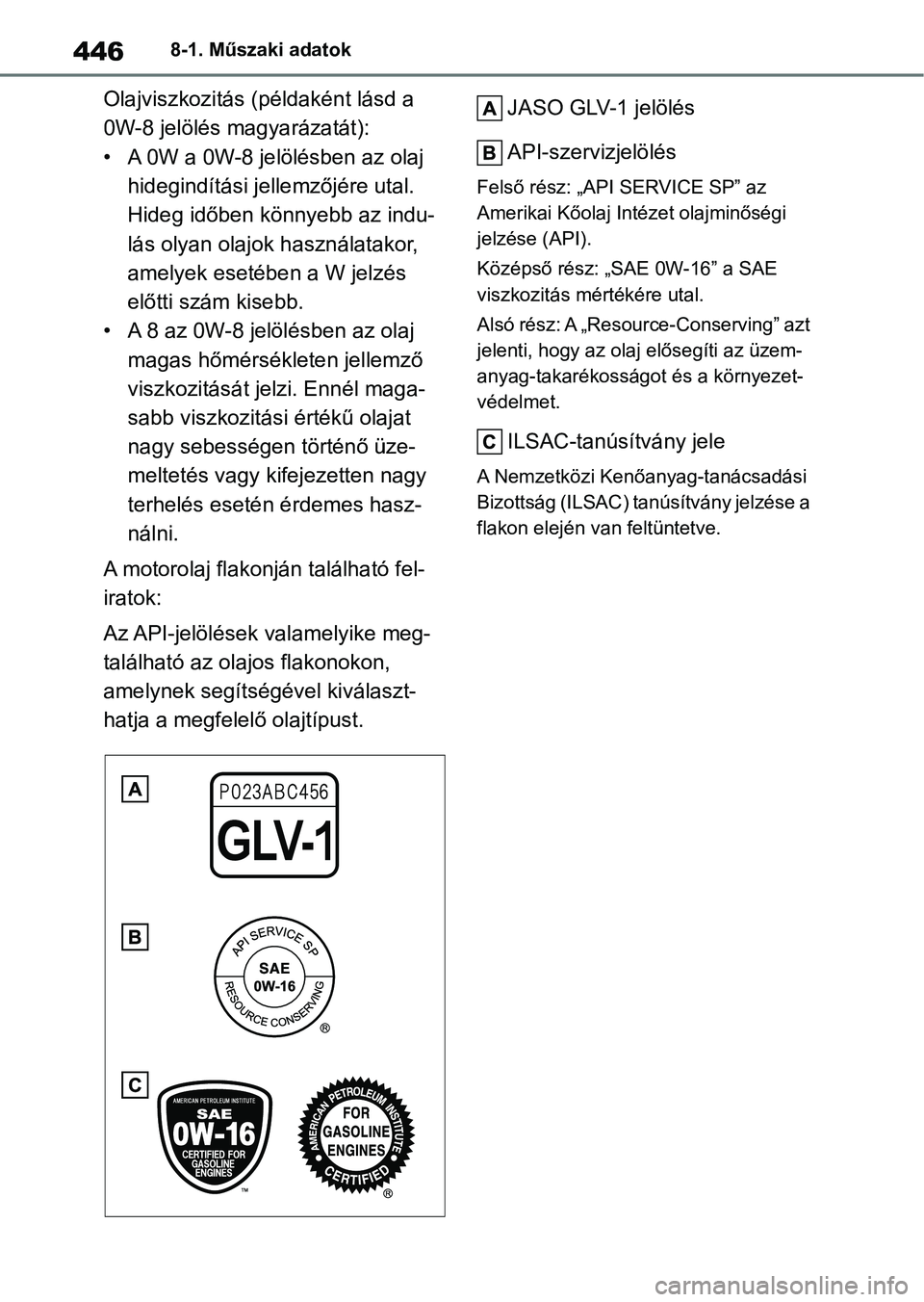

Olajviszkozitás (példaként lásd a
0W-8 jelölés magyarázatát):
• A 0W a 0W-8 jelölésben az olaj hidegindítási jell emzőjére utal.
Hideg időben könnyebb az indu-
lás olyan olajok használatakor,
amelyek esetében a W jelzés
előtti szám kisebb.
• A 8 az 0W-8 jelölésben az olaj magas hőmérsék leten jellemző
viszkozitását jelzi. Ennél maga-
sabb viszkozitási értékű olajat
nagy sebességen történő üze-
meltetés vagy ki fejezetten nagy
terhelés esetén érdemes hasz-
nálni.
A motorolaj flakon ján található fel-
iratok:
Az API-jelölések valamelyike meg-
található az olajos flakonokon,
amelynek segítségével kiválaszt-
hatja a megfele lő olajtípust. JASO GLV-1 jelölés
API-szervizjelölés
Felső rész: „API SERVICE SP” az
Amerikai Kőolaj Intézet olajminőségi
jelzése (API).
Középső rész: „SAE 0W-16” a SAE
viszkozitás mértékére utal.
Alsó rész: A „Resource-Conserving” azt
jelenti, hogy az olaj elősegíti az üzem-
anyag-takarékosságot
és a környezet-
védelmet.
ILSAC-tanúsítvány jele
A Nemzetközi Kenőanyag-tanácsadási
Bizottság (ILSAC) tanúsítvány jelzése a
flakon elején v an feltüntetve.

447
8
8-1. Műszaki adatok
Gépjármű műszaki adatai
Hűtőrendszer
Feltöltési
mennyiség
(tájékoztató
adat)Benzinmotor
Jobbkormányos gépjárművek
5,11 L (5,4 qt., 4,5 Imp. qt.)
Balkormányos gépjárművek
5,09 L (5,4 qt., 4,5 Imp. qt.)
Te l j e s í t m é n y
szabályozó-
egység
1,3 L (1,4 qt., 1,1 Imp. qt.)
A hűtőfolyadék típusa
Az alábbiak egyikét használja:
 „Toyota Super Long Life C oolant” (rendkívül hosszú
élettartamú Toyo ta hűtőfolyadék)
 Egyéb, hasonlóan jó minőségű, etilén-glikol alapú,
szilikát-, amin-, nitrit-, bo rátmentes, hosszú élettarta-
mú („long-life”), kevert szerves sav technológiájú hű-
tőfolyadék
Ne használjon tisztán csak vizet.
Gyújtásrendszer (gyújtógyertya)
GyártmányDENSO FC16HR-Q8
NGK DILKAR6T8
Hézag0,8 mm (0,031 in.)
FIGYELEM
nIrídium elektródás gyújtógyertyák
Csak irídium elektródás gyújtógy ertyákat használjon. Ne állítsa be a gyújtógyer-
tyahézagot.
Elektromos rendszer (12 V-os akkumulátor)
Terhelés nélküli feszültség 20 °C-
on (68 °F):12,0 V vagy magasabb
(Kapcsolja le az indít ógombot, majd 30 másod-
percre kapcsolja be a távolsági fényszórókat.)
Töltésértékek
Gyors töltés
Lassú töltés
Max. 15 A
Max. 5 A

4488-1. Műszaki adatok
: A feltöltési mennyis ég tájékoztató adat.
Ha szükségessé válik a csere, lépjen kapcsolatba bármely hivata los Toyota már-
kakereskedéssel, szerv izzel vagy más, megbízható szakemberrel.
*
*1
: Minimális pedálmagasság, a pedál t 300 N (31,0 kgf, 67,4 lbf) erővel nyomva, mi-
közben a hibrid rendszer működik.
*2: Ellenőrizze, hogy nem világít-e a fékrendszer figyelmeztető lá mpája (sárga). (Ha
világít a fékrendszer figyelmezt ető lámpa, olvassa el a 93. o. és 390. o.-on leírta-
kat)

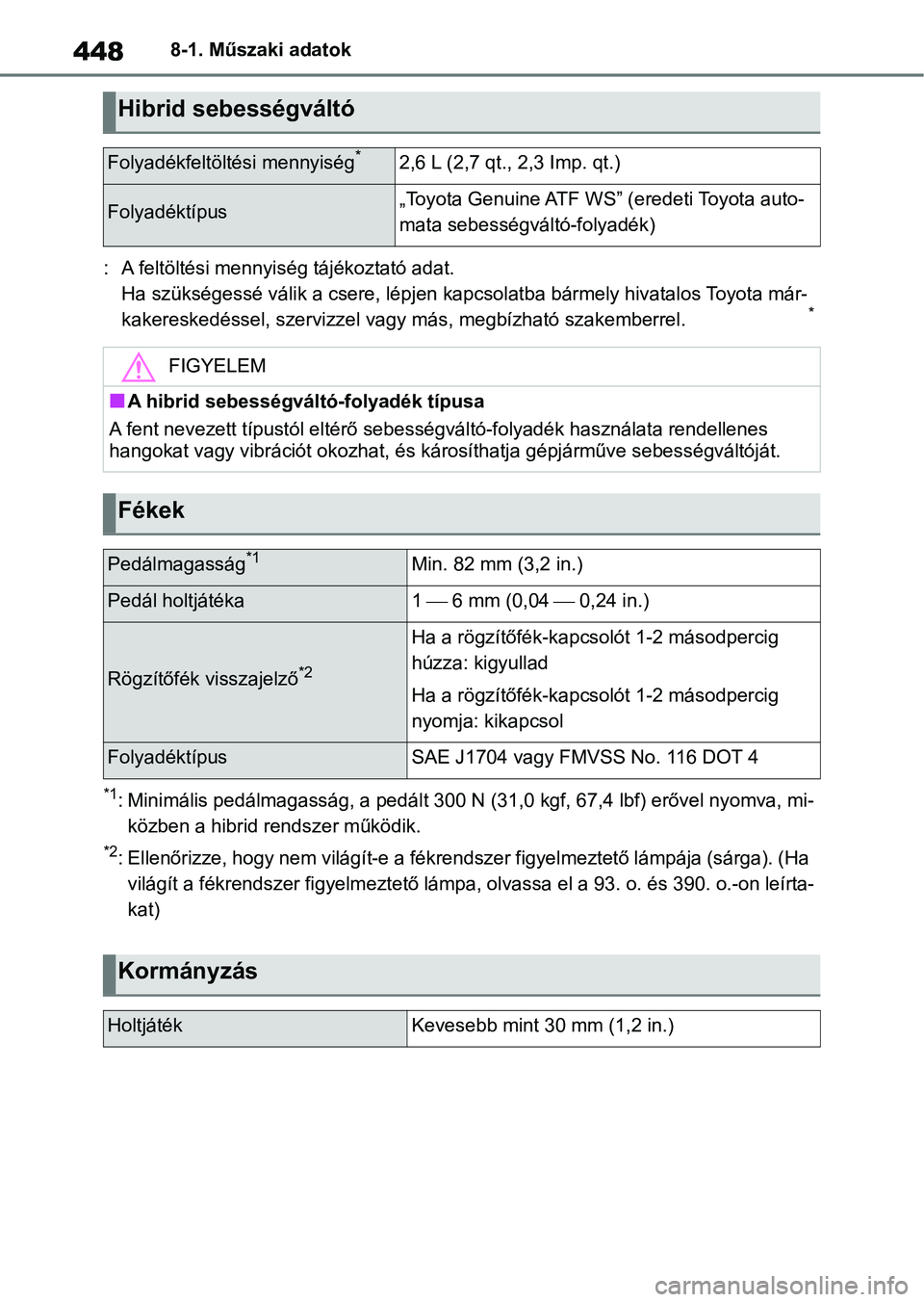

Hibrid sebességváltó
Folyadékfeltöltési mennyiség*2,6 L (2,7 qt., 2,3 Imp. qt.)
Folyadéktípus„Toyota Genuine ATF WS” (eredeti Toyota auto-
mata sebességváltó-folyadék)
FIGYELEM
nA hibrid sebességváltó-folyadék típusa
A fent nevezett típustól eltérő s ebességváltó-folyadék használa ta rendellenes
hangokat vagy vibrációt okozhat, és károsíthatja gépjárműve sebességváltóját.
Fékek
Pedálmagasság*1Min. 82 mm (3,2 in.)
Pedál holtjátéka1  6 mm (0,04  0,24 in.)
Rögzítőfék visszajelző*2
Ha a rögzítőfék-kapcso lót 1-2 másodpercig
húzza: kigyullad
Ha a rögzítőfék-kapcso lót 1-2 másodpercig
nyomja: kikapcsol
FolyadéktípusSAE J1704 vagy FMVSS No. 116 DOT 4
Kormányzás
HoltjátékKevesebb mint 30 mm (1,2 in.)
