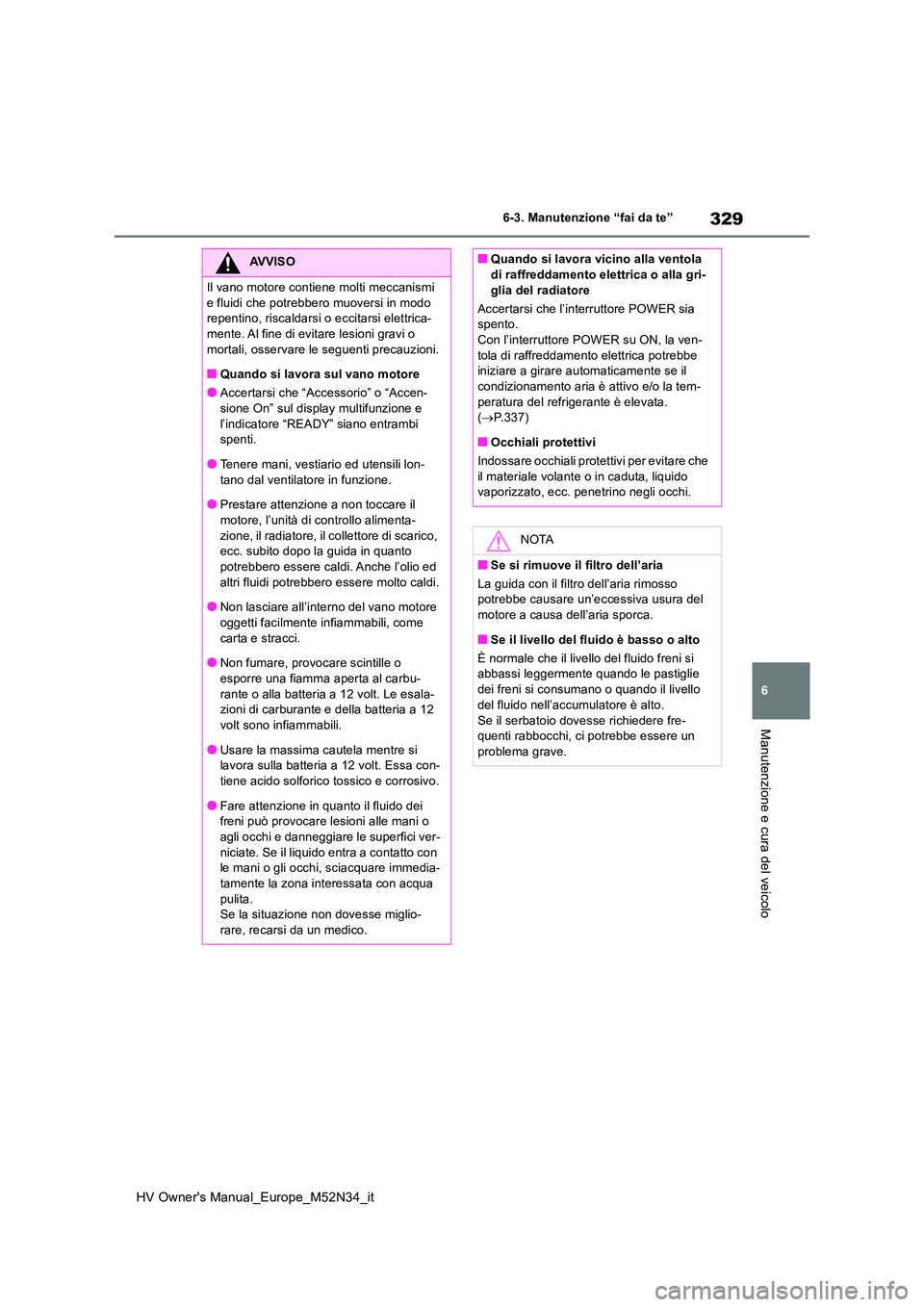

6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
AVVISO
Il vano motore contiene molti meccanismi
e fluidi che potrebbero muoversi in modo repentino, riscaldarsi o eccitarsi elettrica-mente. Al fine di evitare lesioni gravi o
mortali, osservare le seguenti precauzioni.
■Quando si lavora sul vano motore
●Accertarsi che “Accessorio” o “Accen- sione On” sul display multifunzione e
l’indicatore “READY” siano entrambi spenti.
●Tenere mani, vestiario ed utensili lon-
tano dal ventilatore in funzione.
●Prestare attenzione a non toccare il motore, l’unità di controllo alimenta-
zione, il radiatore, il collettore di scarico, ecc. subito dopo la guida in quanto potrebbero essere caldi. Anche l’olio ed
altri fluidi potrebbero essere molto caldi.
●Non lasciare all’interno del vano motore oggetti facilmente infiammabili, come
carta e stracci.
●Non fumare, provocare scintille o esporre una fiamma aperta al carbu-
rante o alla batteria a 12 volt. Le esala- zioni di carburante e della batteria a 12
volt sono infiammabili.
●Usare la massima cautela mentre si lavora sulla batteria a 12 volt. Essa con-
tiene acido solforico tossico e corrosivo.
●Fare attenzione in quanto il fluido dei freni può provocare lesioni alle mani o
agli occhi e danneggiare le superfici ver- niciate. Se il liquido entra a contatto con le mani o gli occhi, sciacquare immedia-
tamente la zona interessata con acqua pulita.Se la situazione non dovesse miglio-
rare, recarsi da un medico.
■Quando si lavora vicino alla ventola di raffreddamento elettrica o alla gri-
glia del radiatore
Accertarsi che l’interruttore POWER sia spento.Con l’interruttore POWER su ON, la ven-
tola di raffreddamento elettrica potrebbe iniziare a girare automaticamente se il condizionamento aria è attivo e/o la tem-
peratura del refrigerante è elevata. ( P.337)
■Occhiali protettivi
Indossare occhiali protettivi per evitare che
il materiale volante o in caduta, liquido vaporizzato, ecc. penetrino negli occhi.
NOTA
■Se si rimuove il filtro dell’aria
La guida con il filtro dell’aria rimosso potrebbe causare un’e ccessiva usura del
motore a causa dell’aria sporca.
■Se il livello del fluido è basso o alto
È normale che il livello del fluido freni si abbassi leggermente quando le pastiglie
dei freni si consumano o quando il livello del fluido nell’accumulatore è alto.
Se il serbatoio dovesse richiedere fre- quenti rabbocchi, ci potrebbe essere un problema grave.

330
HV Owner's Manual_Europe_M52N34_it
6-3. Manutenzione “fai da te”

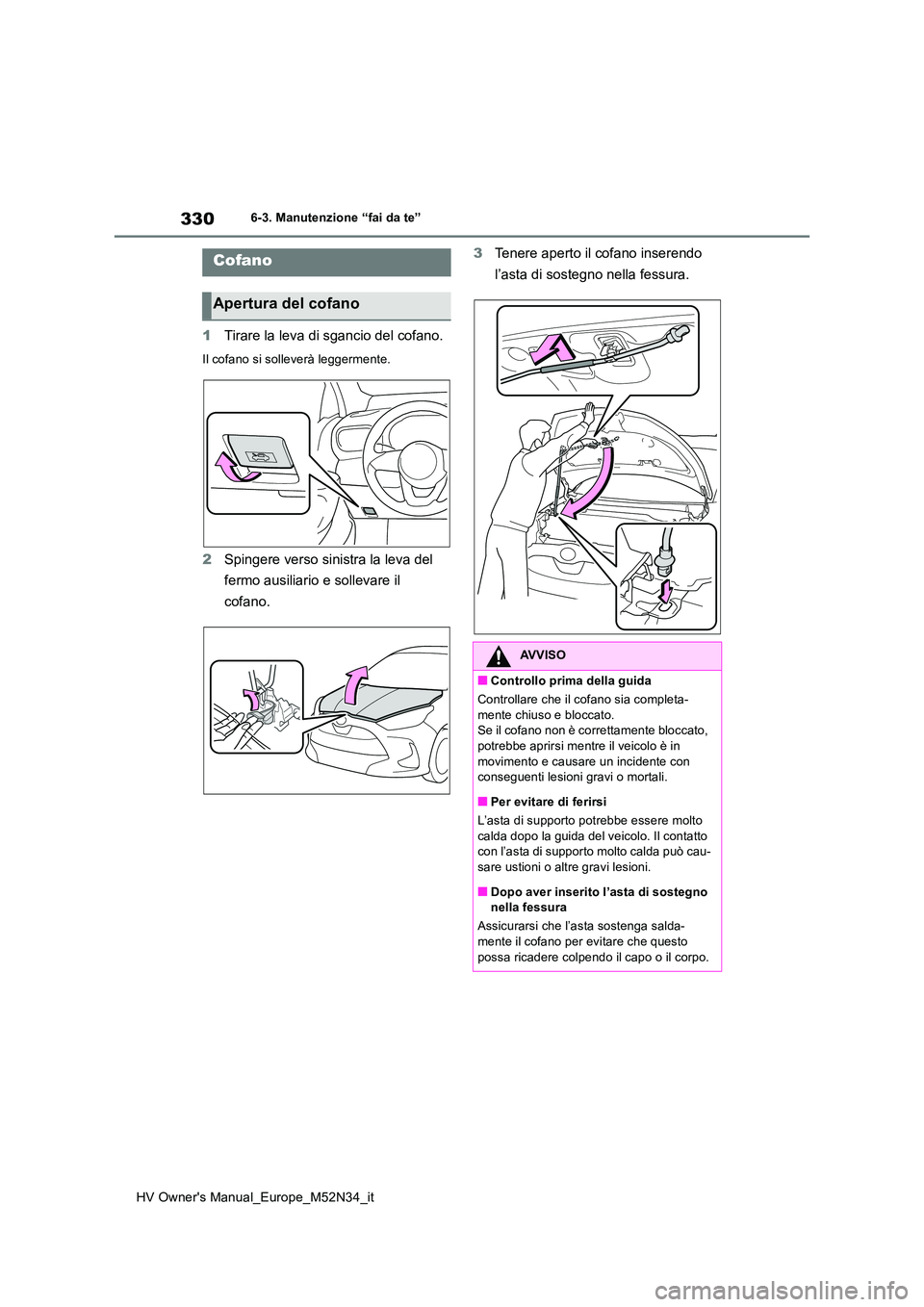

1Tirare la leva di sgancio del cofano.
Il cofano si solleverà leggermente.
2Spingere verso sinistra la leva del
fermo ausiliario e sollevare il
cofano.
3 Tenere aperto il cofano inserendo
l’asta di sostegno nella fessura.Cofano
Apertura del cofano
AVVISO
■Controllo prima della guida
Controllare che il cofano sia completa-
mente chiuso e bloccato. Se il cofano non è correttamente bloccato, potrebbe aprirsi mentre il veicolo è in
movimento e causare un incidente con conseguenti lesioni gravi o mortali.
■Per evitare di ferirsi
L’asta di supporto potrebbe essere molto
calda dopo la guida del veicolo. Il contatto con l’asta di supporto molto calda può cau-sare ustioni o altre gravi lesioni.
■Dopo aver inserito l’asta di sostegno nella fessura
Assicurarsi che l’asta sostenga salda- mente il cofano per evitare che questo
possa ricadere colpendo il capo o il corpo.

331
6
HV Owner's Manual_Europe_M52N34_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
■Anteriore
NOTA
■Chiusura del cofano
Assicurarsi di riporre l’asta di sostegno nel
relativo fermaglio prima di chiudere il cofano. Chiudere il cofano con l’asta di supporto senza riporla nel fermaglio
potrebbe piegare il cofano.
Posizionamento di un solle-
vatore
Quando si utilizza un sollevatore
da pavimento, seguire le indica-
zioni riportate nel relativo manuale
di istruzioni accluso e operare in
piena sicurezza.
Quando si solleva il veicolo con
un martinetto, occorre posizionare
correttamente quest’ultimo. Un
posizionamento errato potrebbe
danneggiare il veicolo o provocare
lesioni.

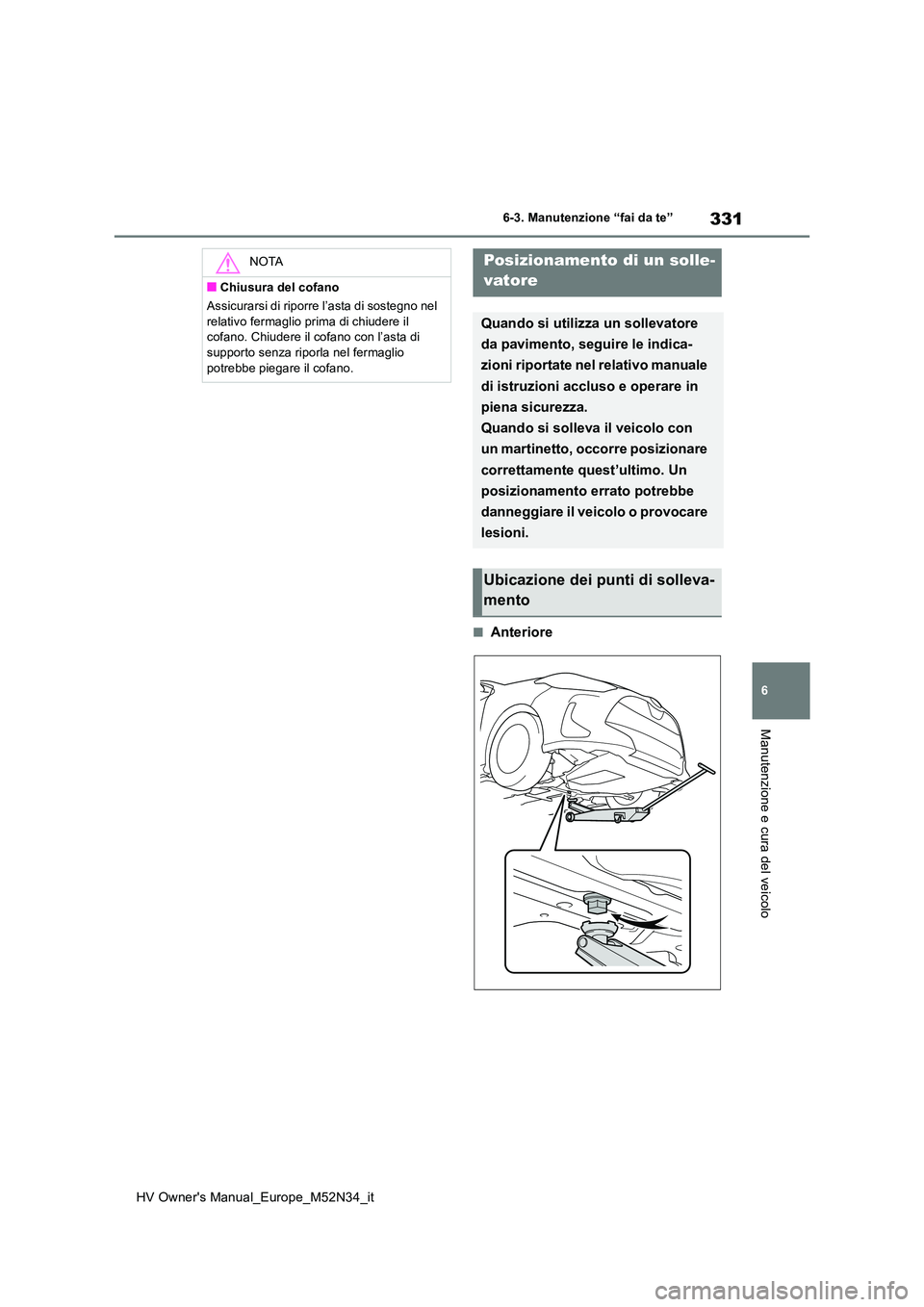

Ubicazione dei punti di solleva-
mento

332
HV Owner's Manual_Europe_M52N34_it
6-3. Manutenzione “fai da te”

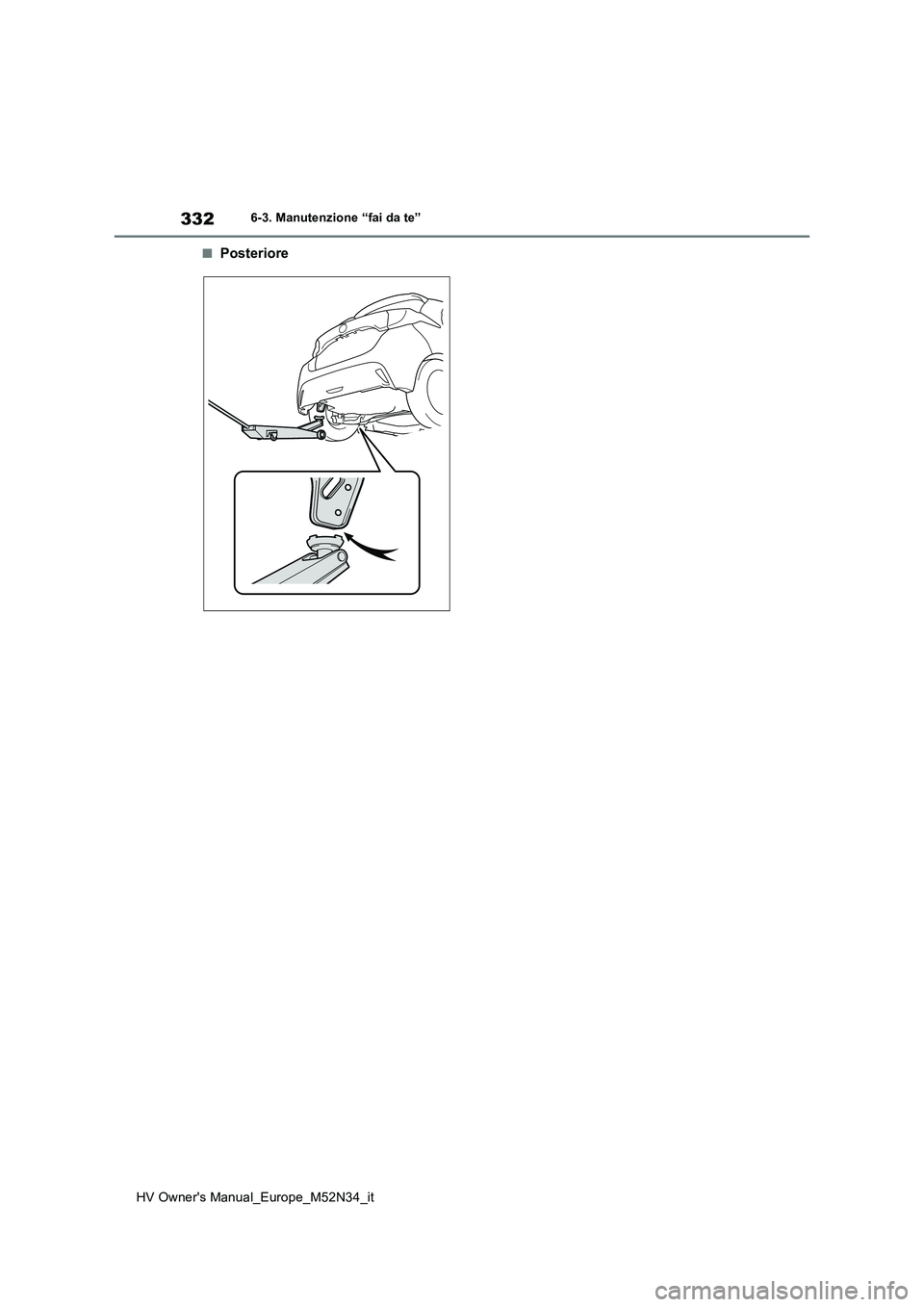

■Posteriore

333
6
HV Owner's Manual_Europe_M52N34_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo

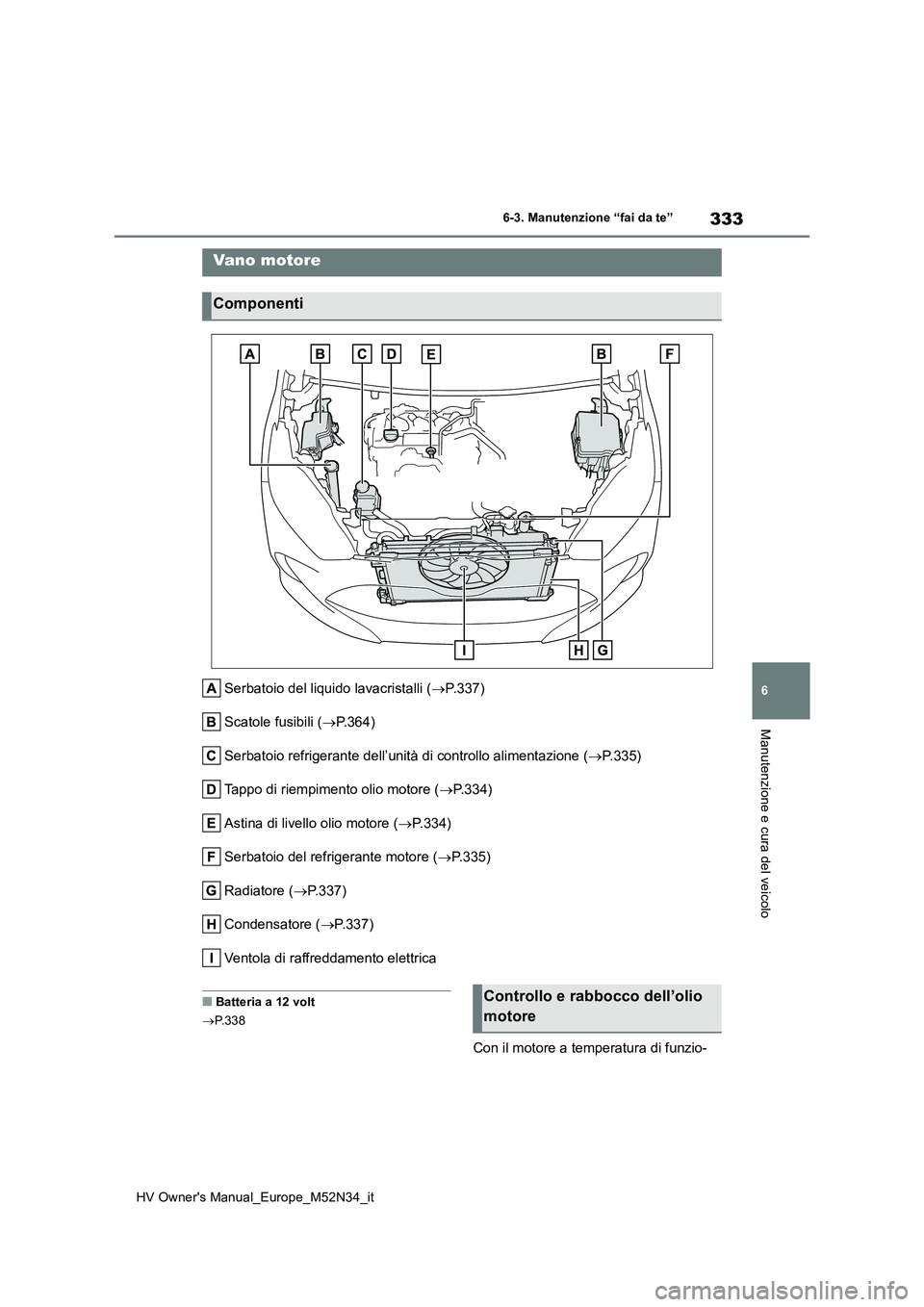

Serbatoio del liquido lavacristalli (P.337)
Scatole fusibili ( P.364)
Serbatoio refrigerante dell’unità di controllo alimentazione ( P.335)
Tappo di riempimento olio motore ( P.334)
Astina di livello olio motore ( P.334)
Serbatoio del refrigerante motore ( P.335)
Radiatore ( P.337)
Condensatore ( P.337)
Ventola di raffreddamento elettrica
■Batteria a 12 volt
 P.338
Con il motore a temperatura di funzio-
Va no mo to r e
Componenti
Controllo e rabbocco dell’olio
motore

334
HV Owner's Manual_Europe_M52N34_it
6-3. Manutenzione “fai da te”
namento e spento, controllare il livello
dell’olio sull’astina.
■Controllo dell’olio motore
1 Parcheggiare il veicolo in piano.
Dopo aver scaldato il motore e
disattivato il sistema ibrido, atten-
dere più di 5 minuti finché l’olio riflu-
isce in fondo al motore.
2 Estrarre l’astina tenendo uno strac-
cio sotto l’estremità.
3 Pulire l’astina.
4 Reinserire completamente l’astina.
5 Tenendo uno straccio sotto l’estre-
mità, estrarre l’astina e controllare il
livello dell’olio.
Minimo
Normale
Eccessivo
La forma dell’astina può differire a seconda
del tipo di veicolo o motore.
6 Pulire l’astina e reinserirla comple-
tamente.
■Controllare il tipo di olio e prepa-
rare quanto necessario
Accertarsi di controllare il tipo di olio e
di preparare gli elementi necessari
prima di rabboccare l’olio.
 Scelta dell’olio motore
 P.436
 Quantità di olio (Minima  Massima)
1,5 litri
 Elemento
Imbuto pulito
■Rabbocco olio motore
Se il livello dell’olio è sotto o prossimo
al contrassegno di livello basso, rab-
boccare olio motore dello stesso tipo di
quello già presente nel motore.
1 Rimuovere il tappo dell’apertura di
riempimento olio ruotandolo in
senso antiorario.
2 Rabboccare l’olio motore lenta-
mente, controllando l’astina.
3 Installare il tappo del bocchettone di
riempimento olio ruotandolo in
senso orario.
■Consumo di olio motore

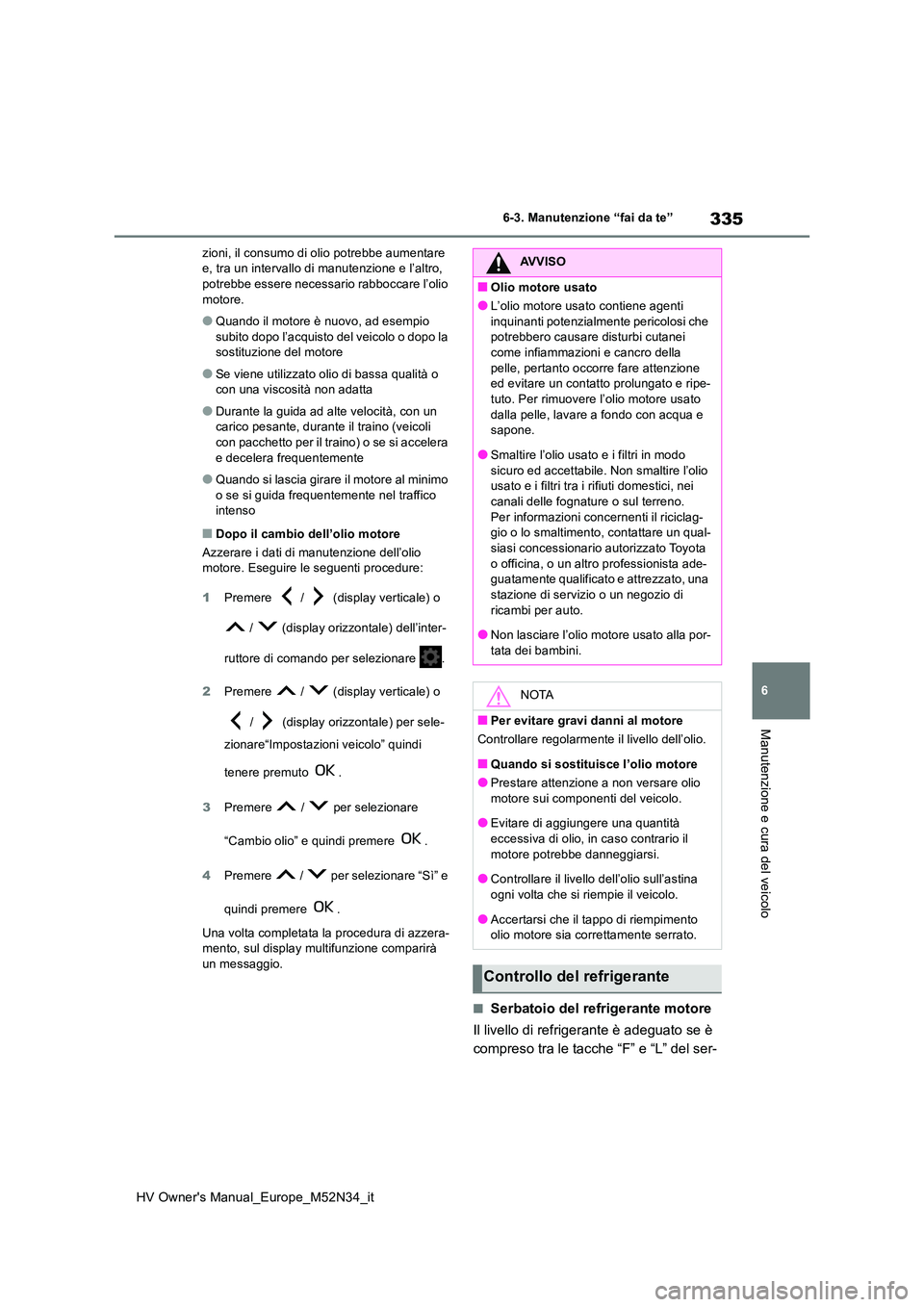

Durante la guida verrà consumata una certa quantità di olio motore. Nelle seguenti situa-

335
6
HV Owner's Manual_Europe_M52N34_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
zioni, il consumo di olio potrebbe aumentare e, tra un intervallo di manutenzione e l’altro, potrebbe essere necessario rabboccare l’olio
motore.
●Quando il motore è nuovo, ad esempio
subito dopo l’acquisto del veicolo o dopo la sostituzione del motore
●Se viene utilizzato olio di bassa qualità o con una viscosità non adatta
●Durante la guida ad alte velocità, con un carico pesante, durante il traino (veicoli con pacchetto per il traino) o se si accelera
e decelera frequentemente
●Quando si lascia girare il motore al minimo
o se si guida frequentemente nel traffico intenso
■Dopo il cambio dell’olio motore
Azzerare i dati di manutenzione dell’olio motore. Eseguire le seguenti procedure:
1 Premere / (display verticale) o
/ (display orizzontale) dell’inter-
ruttore di comando per selezionare .
2 Premere / (display verticale) o
/ (display orizzontale) per sele-
zionare“Impostazioni veicolo” quindi
tenere premuto .
3 Premere / per selezionare
“Cambio olio” e quindi premere .
4 Premere / per selezionare “Sì” e
quindi premere .
Una volta completata la procedura di azzera- mento, sul display multifunzione comparirà un messaggio.
■Serbatoio del refrigerante motore
Il livello di refrigerante è adeguato se è
compreso tra le tacche “F” e “L” del ser-
AVVISO
■Olio motore usato
●L’olio motore usato contiene agenti
inquinanti potenzialmente pericolosi che potrebbero causare disturbi cutanei come infiammazioni e cancro della
pelle, pertanto occorre fare attenzione ed evitare un contatto prolungato e ripe-tuto. Per rimuovere l’olio motore usato
dalla pelle, lavare a fondo con acqua e sapone.
●Smaltire l’olio usato e i filtri in modo
sicuro ed accettabile. Non smaltire l’olio usato e i filtri tra i rifiuti domestici, nei canali delle fognature o sul terreno.
Per informazioni concernenti il riciclag- gio o lo smaltimento, contattare un qual-siasi concessionario autorizzato Toyota
o officina, o un altro professionista ade- guatamente qualificato e attrezzato, una stazione di servizio o un negozio di
ricambi per auto.
●Non lasciare l’olio motore usato alla por- tata dei bambini.
NOTA
■Per evitare gravi danni al motore
Controllare regolarmente il livello dell’olio.
■Quando si sostituisce l’olio motore
●Prestare attenzione a non versare olio
motore sui componenti del veicolo.
●Evitare di aggiungere una quantità eccessiva di olio, in caso contrario il
motore potrebbe danneggiarsi.
●Controllare il livello dell’olio sull’astina ogni volta che si riempie il veicolo.
●Accertarsi che il tappo di riempimento olio motore sia correttamente serrato.
Controllo del refrigerante

336
HV Owner's Manual_Europe_M52N34_it
6-3. Manutenzione “fai da te”
batoio, a motore freddo.

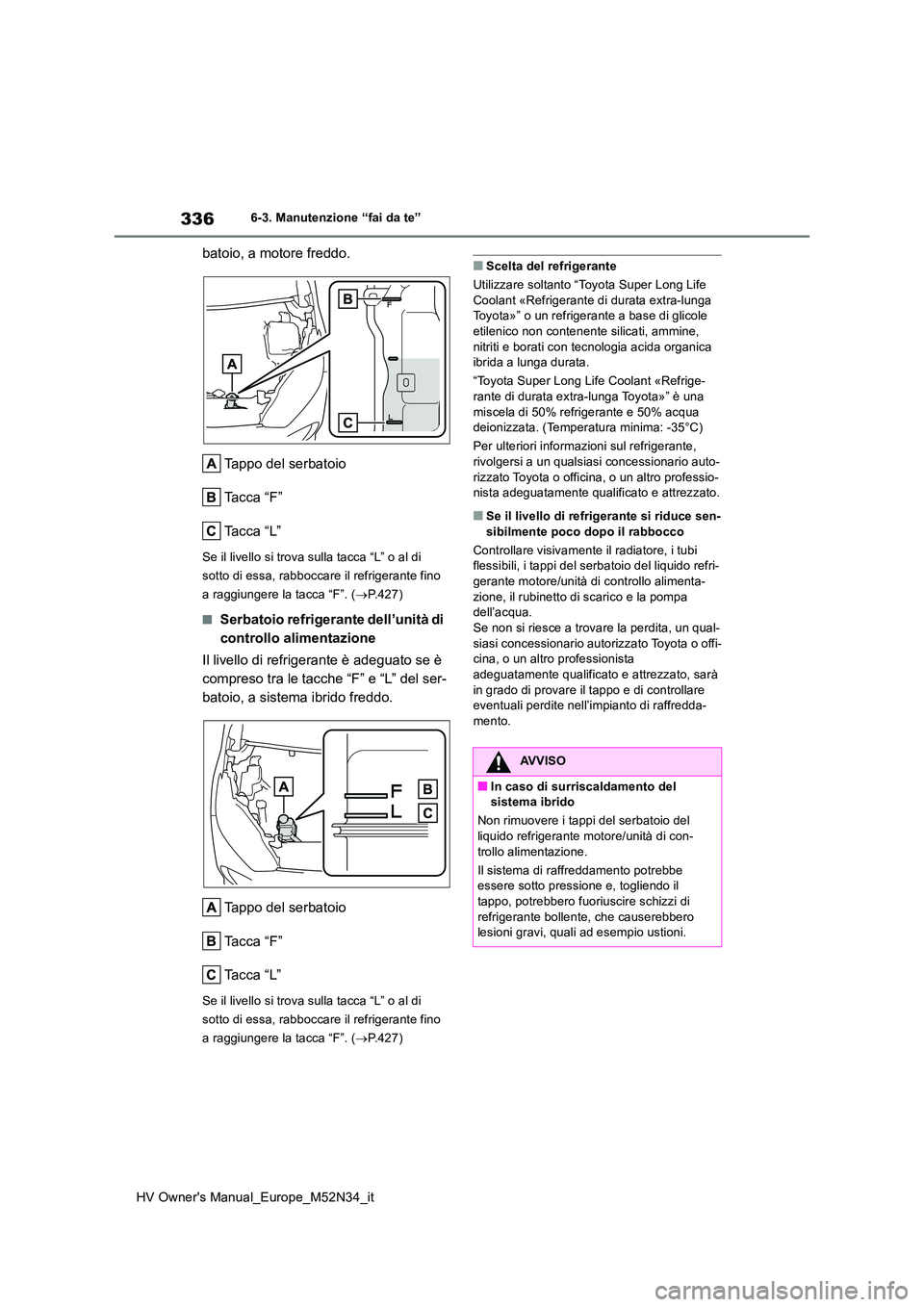

Tappo del serbatoio
Ta c c a “ F ”
Ta c c a “ L ”
Se il livello si trova sulla tacca “L” o al di
sotto di essa, rabboccare il refrigerante fino
a raggiungere la tacca “F”. ( P.427)
■Serbatoio refrigerante dell’unità di
controllo alimentazione
Il livello di refrigerante è adeguato se è
compreso tra le tacche “F” e “L” del ser-
batoio, a sistema ibrido freddo.
Tappo del serbatoio
Ta c c a “ F ”
Ta c c a “ L ”
Se il livello si trova sulla tacca “L” o al di
sotto di essa, rabboccare il refrigerante fino
a raggiungere la tacca “F”. ( P.427)
■Scelta del refrigerante
Utilizzare soltanto “Toyota Super Long Life Coolant «Refrigerante di durata extra-lunga Toyota»” o un refrigerante a base di glicole
etilenico non contenente silicati, ammine, nitriti e borati con tecnologia acida organica ibrida a lunga durata.
“Toyota Super Long Life Coolant «Refrige-
rante di durata extra-lunga Toyota»” è una miscela di 50% refrigerante e 50% acqua deionizzata. (Temperatura minima: -35°C)
Per ulteriori informazioni sul refrigerante,
rivolgersi a un qualsiasi concessionario auto- rizzato Toyota o officina, o un altro professio-nista adeguatamente qualificato e attrezzato.
■Se il livello di refrigerante si riduce sen-
sibilmente poco dopo il rabbocco
Controllare visivamente il radiatore, i tubi flessibili, i tappi del serbatoio del liquido refri-gerante motore/unità di controllo alimenta-
zione, il rubinetto di scarico e la pompa dell’acqua.Se non si riesce a trovare la perdita, un qual-
siasi concessionario autorizzato Toyota o offi- cina, o un altro professionista adeguatamente qualificato e attrezzato, sarà
in grado di provare il tappo e di controllare eventuali perdite nell’impianto di raffredda-mento.
AVVISO
■In caso di surriscaldamento del sistema ibrido
Non rimuovere i tappi del serbatoio del liquido refrigerante motore/unità di con-
trollo alimentazione.
Il sistema di raffreddamento potrebbe essere sotto pressione e, togliendo il tappo, potrebbero fuoriuscire schizzi di
refrigerante bollente, che causerebbero lesioni gravi, quali ad esempio ustioni.

337
6
HV Owner's Manual_Europe_M52N34_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
Controllare il radiatore e il condensa-
tore e rimuovere eventuali corpi estra-
nei. Se una qualsiasi delle parti sopra
elencate risulta molto sporca oppure
non si è certi della sua condizione, far
controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o
officina, o un altro professionista ade-
guatamente qualificato e attrezzato.
Se il livello del liquido lavacristalli si
trova su “1/2” aggiungere liquido lava-
cristalli.
NOTA
■Quando si rabbocca refrigerante
Il refrigerante non è né acqua naturale, né
soltanto un antigelo. Per garantire una cor- retta lubrificazione, una protezione anticor-rosiva e un adeguato raffreddamento, è
necessario utilizzare la corretta miscela di acqua ed antigelo. Leggere l’etichetta dell’antigelo o del refrigerante.
■Se si versa accidentalmente del refri-gerante
Accertarsi di asportarlo con acqua al fine di prevenire danni ai componenti e alla
vernice.
Controllo del radiatore e del
condensatore
AVVISO
■In caso di surriscaldamento del sistema ibrido
Non toccare il radiatore o il condensatore
in quanto potrebbero aver raggiunto tem- perature estremamente elevate e provo-care lesioni gravi, quali ad esempio
ustioni.
Rabbocco del liquido lavacri-
stalli
AVVISO

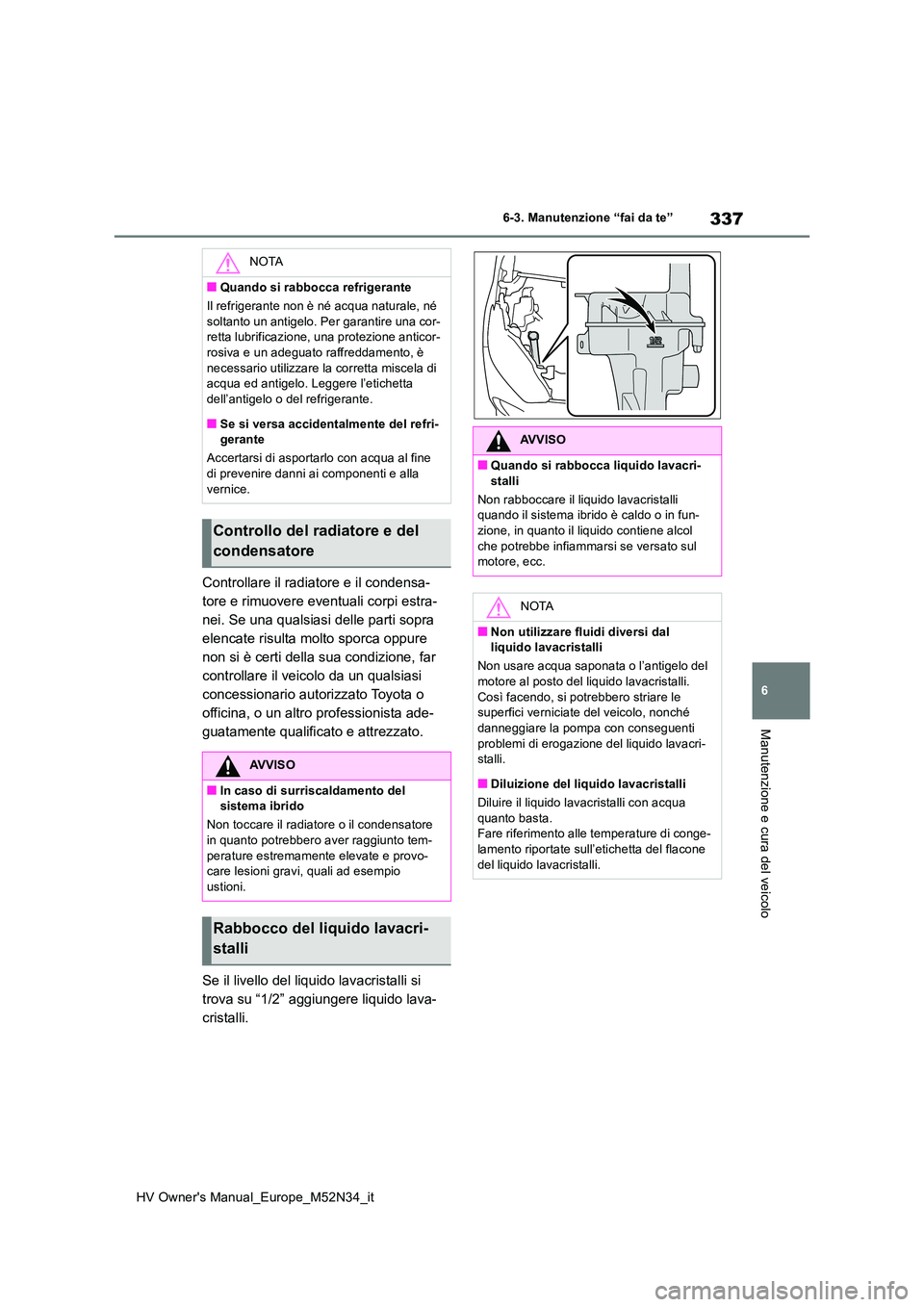

■Quando si rabbocca liquido lavacri-
stalli
Non rabboccare il liquido lavacristalli quando il sistema ibrido è caldo o in fun-zione, in quanto il liquido contiene alcol
che potrebbe infiammarsi se versato sul motore, ecc.
NOTA
■Non utilizzare fluidi diversi dal liquido lavacristalli
Non usare acqua saponata o l’antigelo del motore al posto del liquido lavacristalli.
Così facendo, si potrebbero striare le superfici verniciate del veicolo, nonché danneggiare la pompa con conseguenti
problemi di erogazione del liquido lavacri- stalli.
■Diluizione del liquido lavacristalli
Diluire il liquido lavacristalli con acqua
quanto basta. Fare riferimento alle temperature di conge-lamento riportate sull’etichetta del flacone
del liquido lavacristalli.

338
HV Owner's Manual_Europe_M52N34_it
6-3. Manutenzione “fai da te”

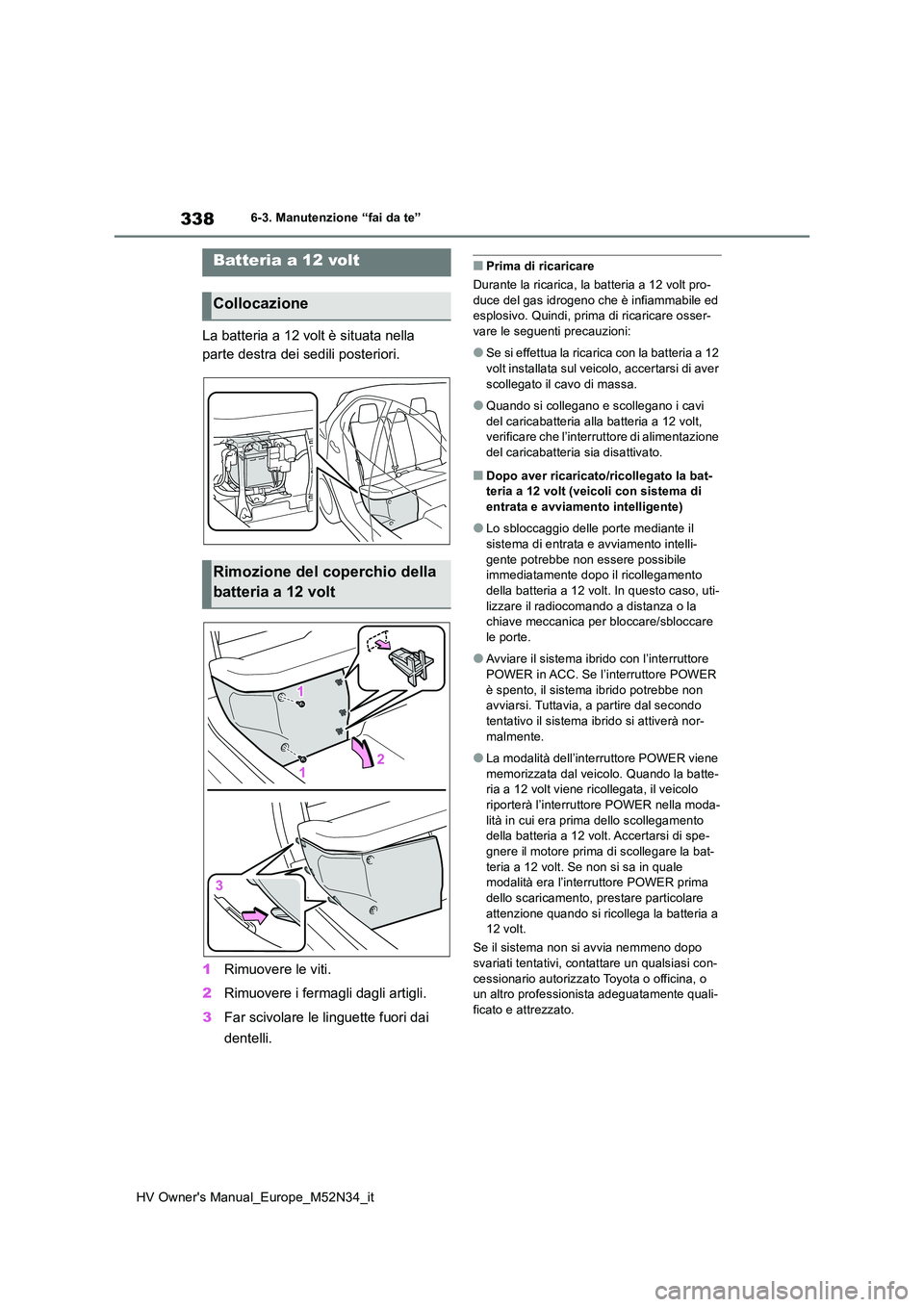

La batteria a 12 volt è situata nella
parte destra dei sedili posteriori.
1 Rimuovere le viti.
2 Rimuovere i fermagli dagli artigli.
3 Far scivolare le linguette fuori dai
dentelli.
■Prima di ricaricare
Durante la ricarica, la batteria a 12 volt pro- duce del gas idrogeno che è infiammabile ed esplosivo. Quindi, prima di ricaricare osser-
vare le seguenti precauzioni:
●Se si effettua la ricarica con la batteria a 12
volt installata sul veicolo, accertarsi di aver scollegato il cavo di massa.
●Quando si collegano e scollegano i cavi del caricabatteria alla batteria a 12 volt, verificare che l’interruttore di alimentazione
del caricabatteria sia disattivato.
■Dopo aver ricaricato/ricollegato la bat- teria a 12 volt (veicoli con sistema di entrata e avviamento intelligente)
●Lo sbloccaggio delle porte mediante il sistema di entrata e avviamento intelli-
gente potrebbe non essere possibile immediatamente dopo il ricollegamento della batteria a 12 volt. In questo caso, uti-
lizzare il radiocomando a distanza o la chiave meccanica per bloccare/sbloccare le porte.
●Avviare il sistema ibrido con l’interruttore POWER in ACC. Se l’interruttore POWER
è spento, il sistema ibrido potrebbe non avviarsi. Tuttavia, a partire dal secondo tentativo il sistema ibrido si attiverà nor-
malmente.
●La modalità dell’interruttore POWER viene
memorizzata dal veicolo. Quando la batte- ria a 12 volt viene ricollegata, il veicolo riporterà l’interruttore POWER nella moda-
lità in cui era prima dello scollegamento della batteria a 12 volt. Accertarsi di spe-gnere il motore prima di scollegare la bat-
teria a 12 volt. Se non si sa in quale modalità era l’interruttore POWER prima dello scaricamento, prestare particolare
attenzione quando si ricollega la batteria a 12 volt.
Se il sistema non si avvia nemmeno dopo svariati tentativi, contattare un qualsiasi con-
cessionario autorizzato Toyota o officina, o un altro professionista adeguatamente quali-ficato e attrezzato.
Batteria a 12 volt
Collocazione
Rimozione del coperchio della
batteria a 12 volt
