TOYOTA YARIS 2022 Notices Demploi (in French)

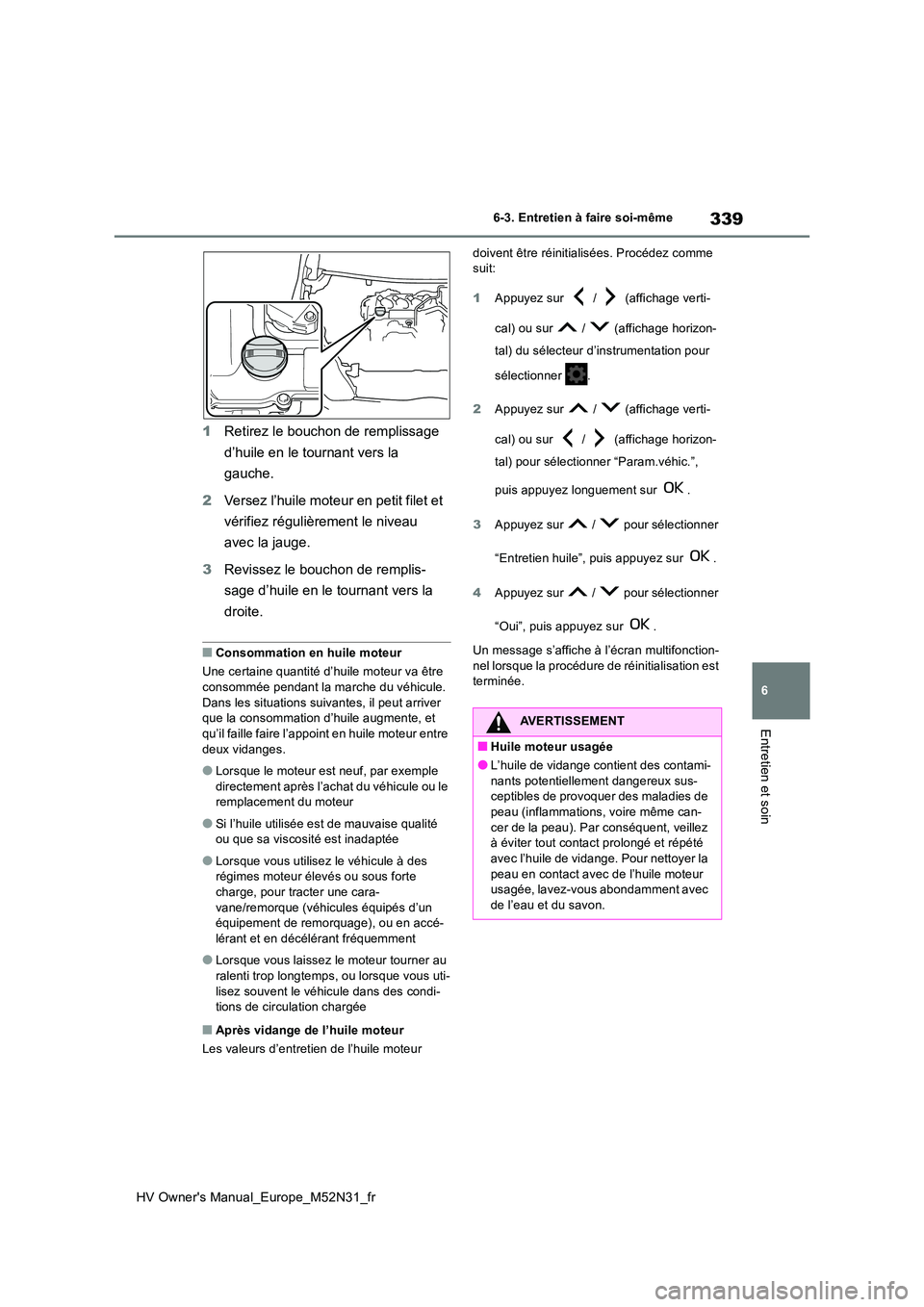

339
6
HV Owner's Manual_Europe_M52N31_fr
6-3. Entretien à faire soi-même
Entretien et soin
1Retirez le bouchon de remplissage
d’huile en le tournant vers la
gauche.
2 Versez l’huile moteur en petit filet et
vérifiez régulièrement le niveau
avec la jauge.
3 Revissez le bouchon de remplis-
sage d’huile en le tournant vers la
droite.
■Consommation en huile moteur
Une certaine quantité d’huile moteur va être
consommée pendant la marche du véhicule. Dans les situations suivantes, il peut arriver que la consommation d’huile augmente, et
qu’il faille faire l’appoint en huile moteur entre deux vidanges.
●Lorsque le moteur est neuf, par exemple directement après l’achat du véhicule ou le remplacement du moteur
●Si l’huile utilisée est de mauvaise qualité ou que sa viscosité est inadaptée
●Lorsque vous utilisez le véhicule à des régimes moteur élevés ou sous forte
charge, pour tracter une cara- vane/remorque (véhicules équipés d’un équipement de remorquage), ou en accé-
lérant et en décélérant fréquemment
●Lorsque vous laissez le moteur tourner au
ralenti trop longtemps, ou lorsque vous uti- lisez souvent le véhicule dans des condi-tions de circulation chargée
■Après vidange de l’huile moteur
Les valeurs d’entretien de l’huile moteur
doivent être réinitialisées. Procédez comme suit:
1 Appuyez sur / (affichage verti-
cal) ou sur / (affichage horizon-
tal) du sélecteur d’instrumentation pour
sélectionner .
2 Appuyez sur / (affichage verti-
cal) ou sur / (affichage horizon-
tal) pour sélectionner “Param.véhic.”,
puis appuyez longuement sur .
3 Appuyez sur / pour sélectionner
“Entretien huile”, puis appuyez sur .
4 Appuyez sur / pour sélectionner
“Oui”, puis appuyez sur .
Un message s’affiche à l’écran multifonction-
nel lorsque la procédure de réinitialisation est terminée.
AVERTISSEMENT
■Huile moteur usagée
●L’huile de vidange contient des contami-
nants potentiellement dangereux sus- ceptibles de provoquer des maladies de peau (inflammations, voire même can-
cer de la peau). Par conséquent, veillez à éviter tout contact prolongé et répété avec l’huile de vidange. Pour nettoyer la
peau en contact avec de l’huile moteur usagée, lavez-vous abondamment avec
de l’eau et du savon.

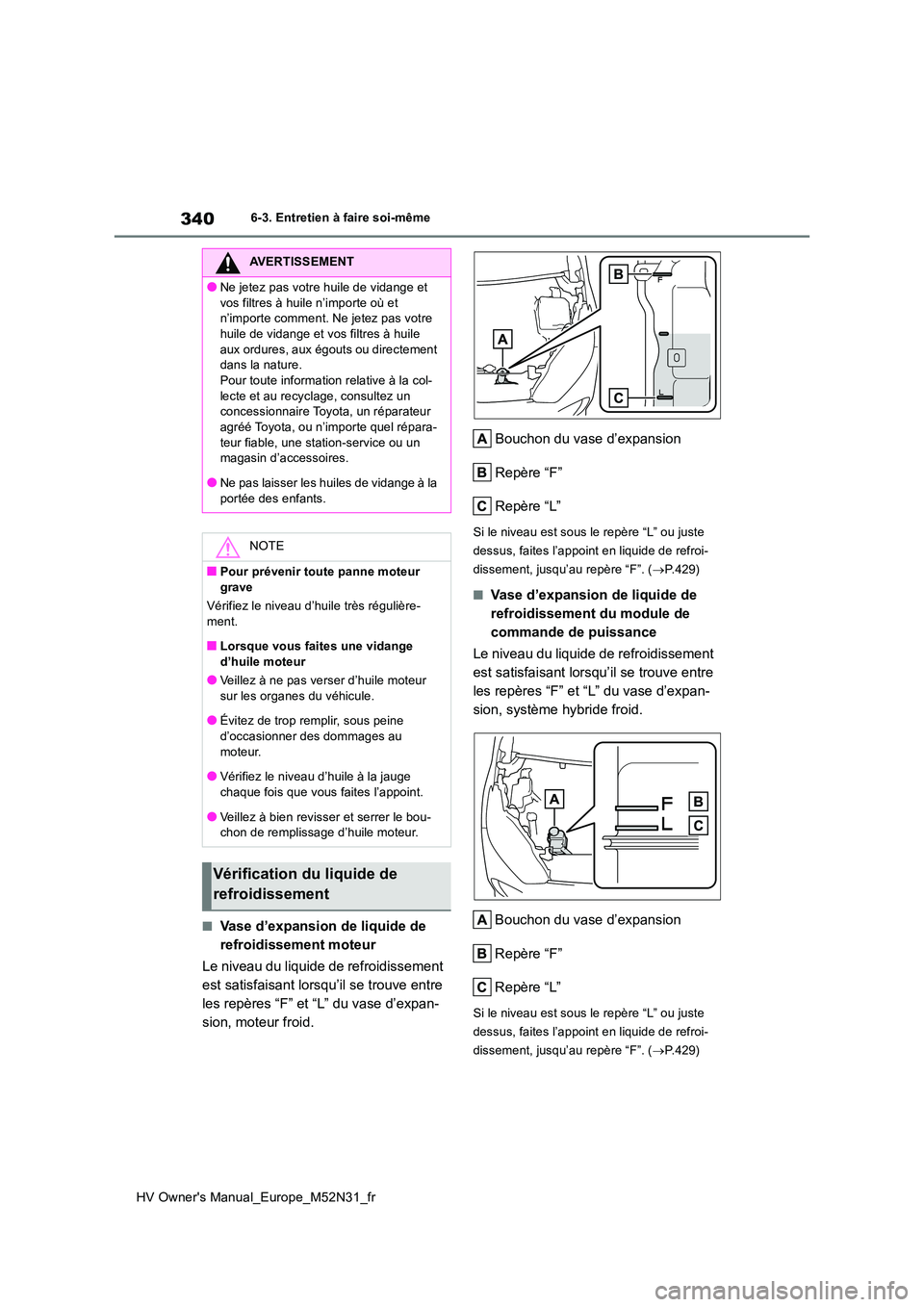

340
HV Owner's Manual_Europe_M52N31_fr
6-3. Entretien à faire soi-même
■Vase d’expansion de liquide de
refroidissement moteur
Le niveau du liquide de refroidissement
est satisfaisant lorsqu’il se trouve entre
les repères “F” et “L” du vase d’expan-
sion, moteur froid.
Bouchon du vase d’expansion
Repère “F”
Repère “L”
Si le niveau est sous le repère “L” ou juste
dessus, faites l’appoint en liquide de refroi-
dissement, jusqu’au repère “F”. ( P.429)
■Vase d’expansion de liquide de
refroidissement du module de
commande de puissance
Le niveau du liquide de refroidissement
est satisfaisant lorsqu’il se trouve entre
les repères “F” et “L” du vase d’expan-
sion, système hybride froid.
Bouchon du vase d’expansion
Repère “F”
Repère “L”
Si le niveau est sous le repère “L” ou juste
dessus, faites l’appoint en liquide de refroi-
dissement, jusqu’au repère “F”. ( P.429)
AVERTISSEMENT
●Ne jetez pas votre huile de vidange et
vos filtres à huile n’importe où et n’importe comment. Ne jetez pas votre huile de vidange et vos filtres à huile
aux ordures, aux égouts ou directement dans la nature.Pour toute information relative à la col-
lecte et au recyclage, consultez un concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel répara-
teur fiable, une station-service ou un magasin d’accessoires.
●Ne pas laisser les huiles de vidange à la
portée des enfants.
NOTE
■Pour prévenir toute panne moteur grave
Vérifiez le niveau d’huile très régulière-
ment.
■Lorsque vous faites une vidange d’huile moteur
●Veillez à ne pas verser d’huile moteur
sur les organes du véhicule.
●Évitez de trop remplir, sous peine d’occasionner des dommages au
moteur.
●Vérifiez le niveau d’huile à la jauge chaque fois que vous faites l’appoint.
●Veillez à bien revisser et serrer le bou-chon de remplissage d’huile moteur.
Vérification du liquide de
refroidissement

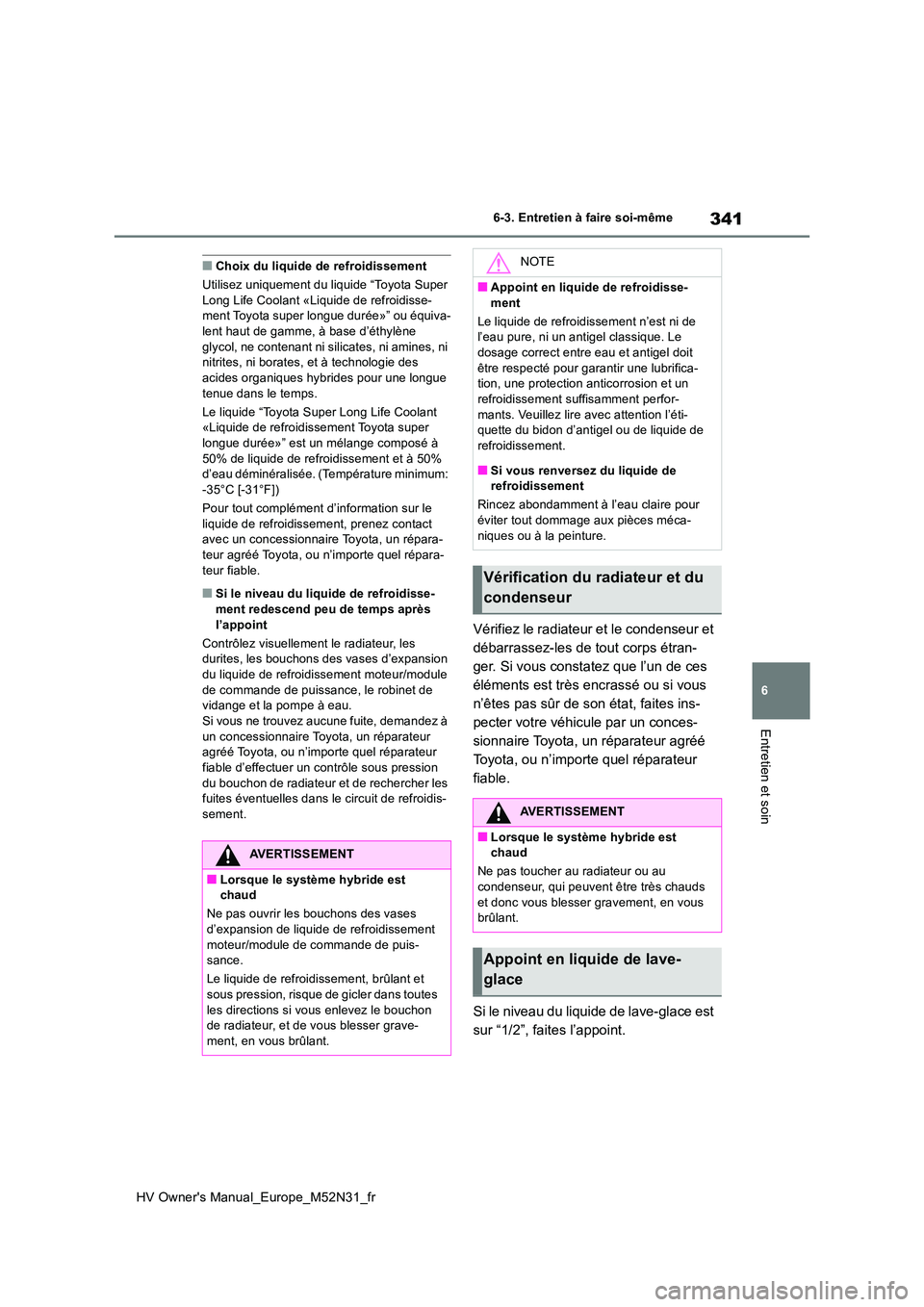

341
6
HV Owner's Manual_Europe_M52N31_fr
6-3. Entretien à faire soi-même
Entretien et soin
■Choix du liquide de refroidissement
Utilisez uniquement du liquide “Toyota Super Long Life Coolant «Liquide de refroidisse-ment Toyota super longue durée»” ou équiva-
lent haut de gamme, à base d’éthylène glycol, ne contenant ni silicates, ni amines, ni nitrites, ni borates, et à technologie des
acides organiques hybrides pour une longue tenue dans le temps.
Le liquide “Toyota Super Long Life Coolant «Liquide de refroidissement Toyota super
longue durée»” est un mélange composé à 50% de liquide de refroidissement et à 50% d’eau déminéralisée. (Température minimum:
-35°C [-31°F])
Pour tout complément d’information sur le liquide de refroidissement, prenez contact avec un concessionnaire Toyota, un répara-
teur agréé Toyota, ou n’importe quel répara- teur fiable.
■Si le niveau du liquide de refroidisse-ment redescend peu de temps après
l’appoint
Contrôlez visuellement le radiateur, les durites, les bouchons des vases d’expansion du liquide de refroidissement moteur/module
de commande de puissance, le robinet de vidange et la pompe à eau.Si vous ne trouvez aucune fuite, demandez à
un concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur fiable d’effectuer un contrôle sous pression
du bouchon de radiateur e t de rechercher les fuites éventuelles dans le circuit de refroidis-sement.
Vérifiez le radiateur et le condenseur et
débarrassez-les de tout corps étran-
ger. Si vous constatez que l’un de ces
éléments est très encrassé ou si vous
n’êtes pas sûr de son état, faites ins-
pecter votre véhicule par un conces-
sionnaire Toyota, un réparateur agréé
Toyota, ou n’importe quel réparateur
fiable.
Si le niveau du liquide de lave-glace est
sur “1/2”, faites l’appoint.
AVERTISSEMENT
■Lorsque le système hybride est chaud
Ne pas ouvrir les bouchons des vases d’expansion de liquide de refroidissement
moteur/module de commande de puis- sance.
Le liquide de refroidissement, brûlant et sous pression, risque de gicler dans toutes
les directions si vous enlevez le bouchon de radiateur, et de vous blesser grave-ment, en vous brûlant.
NOTE
■Appoint en liquide de refroidisse-
ment
Le liquide de refroidissement n’est ni de l’eau pure, ni un antigel classique. Le dosage correct entre eau et antigel doit
être respecté pour garantir une lubrifica- tion, une protection anticorrosion et un refroidissement suffisamment perfor-
mants. Veuillez lire avec attention l’éti- quette du bidon d’antigel ou de liquide de refroidissement.
■Si vous renversez du liquide de refroidissement
Rincez abondamment à l’eau claire pour éviter tout dommage aux pièces méca-
niques ou à la peinture.
Vérification du radiateur et du
condenseur
AVERTISSEMENT
■Lorsque le système hybride est chaud
Ne pas toucher au radiateur ou au
condenseur, qui peuvent être très chauds et donc vous blesser gravement, en vous brûlant.
Appoint en liquide de lave-
glace

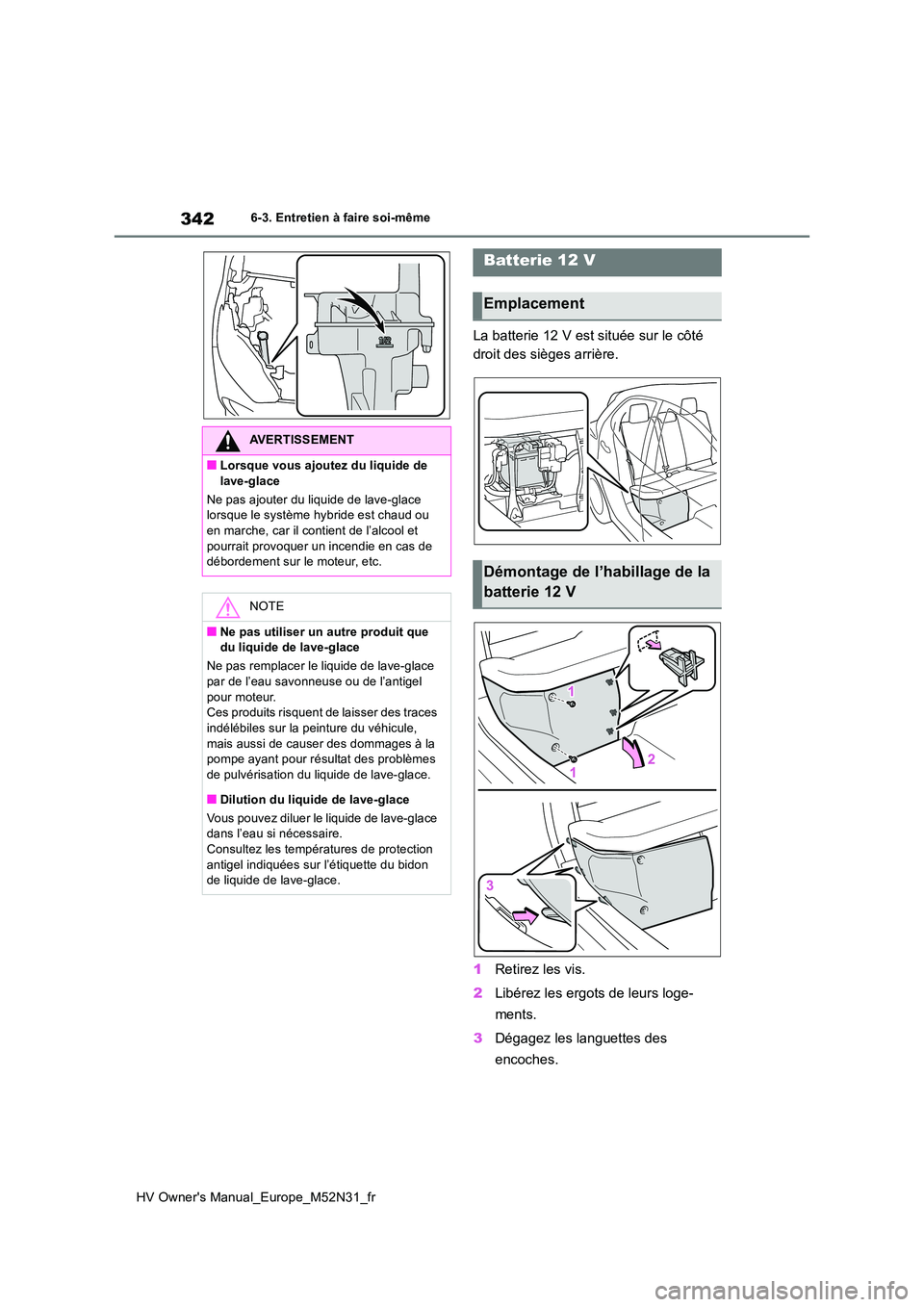

342
HV Owner's Manual_Europe_M52N31_fr
6-3. Entretien à faire soi-même
La batterie 12 V est située sur le côté
droit des sièges arrière.
1 Retirez les vis.
2 Libérez les ergots de leurs loge-
ments.
3 Dégagez les languettes des
encoches.
AVERTISSEMENT
■Lorsque vous ajoutez du liquide de
lave-glace
Ne pas ajouter du liquide de lave-glace lorsque le système hybride est chaud ou en marche, car il contient de l’alcool et
pourrait provoquer un incendie en cas de débordement sur le moteur, etc.
NOTE
■Ne pas utiliser un autre produit que du liquide de lave-glace
Ne pas remplacer le liquide de lave-glace par de l’eau savonneuse ou de l’antigel
pour moteur. Ces produits risquent de laisser des traces indélébiles sur la peinture du véhicule,
mais aussi de causer des dommages à la pompe ayant pour résultat des problèmes de pulvérisation du liquide de lave-glace.
■Dilution du liquide de lave-glace
Vous pouvez diluer le liquide de lave-glace dans l’eau si nécessaire.Consultez les températures de protection
antigel indiquées sur l’étiquette du bidon de liquide de lave-glace.
Batterie 12 V
Emplacement
Démontage de l’habillage de la
batterie 12 V

343
6
HV Owner's Manual_Europe_M52N31_fr
6-3. Entretien à faire soi-même
Entretien et soin
■Avant la mise en charge
La recharge de la batterie 12 V produit des vapeurs d’hydrogène, lesquelles sont haute-ment inflammables et explosives. Par consé-
quent, respectez les précautions suivantes avant toute mise en charge:
●Si la mise en charge s’effectue alors que la batterie 12 V est en place dans le véhicule, n’oubliez pas de débrancher le câble de
masse.
●Vérifiez que l’interrupteur marche/arrêt du
chargeur est sur arrêt lorsque vous bran- chez et débranchez les câbles entre le chargeur et la batterie 12 V.
■Après la mise en charge ou le rebran-
chement de la batterie 12 V (véhicules équipés d’un système d’accès et de démarrage “mains libres”)
●Il peut arriver qu’il soit impossible de déverrouiller les portes avec le système
d’accès et de démarrage “mains libres” immédiatement après le rebranchement de la batterie 12 V. Si tel est le cas, utilisez la
télécommande du verrouillage centralisé ou la clé conventionnelle pour verrouil-ler/déverrouiller les portes.
●Démarrez le système hybride avec le contacteur de démarrage sur ACC. Le sys-
tème hybride ne peut pas démarrer avec le contacteur de démarrage sur arrêt. Cepen-dant, le système hybride se comporte nor-
malement à la deuxième tentative.
●Le mode dans lequel se trouve le contac-
teur de démarrage est mémorisé par le véhicule. Si la batterie 12 V est rebran-chée, le véhicule rétablit le contacteur de
démarrage dans le mode qui était sélec- tionné avant le débranchement de la batte-rie 12 V. Veillez à couper le contact avant
de débrancher la batterie 12 V. Soyez par- ticulièrement prudent au moment de rebrancher la batterie 12 V si vous ignorez
dans quel mode était le contacteur de démarrage avant qu’elle ne se décharge.
Si le système ne démarre toujours pas après plusieurs tentatives, prenez contact avec un
concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur fiable.
AVERTISSEMENT
■Chimie de la batterie 12 V
La batterie 12 V contient de l’acide sulfu-
rique, une substance toxique et corrosive qui produit des vapeurs d’hydrogène hau-tement inflammables et explosives. Pour
réduire les risques d’accident grave, voire mortel, respectez les précautions sui-vantes lorsque vous i ntervenez sur la bat-
terie 12 V ou à sa proximité directe:
●Ne pas produire d’étincelles par la mise en contact des bornes de la batterie 12
V avec un outil.
●Ne pas fumer ni allumer d’allumette à proximité de la batterie 12 V.
●Évitez tout contact avec les yeux, la peau et les vêtements.
●Ne jamais ingérer ou inhaler l’électro-
lyte.
●Portez des lunettes de protection lorsque vous travaillez à proximité de la
batterie 12 V.
●Ne pas laisser les enfants s’approcher de la batterie 12 V.
■Où charger la batterie 12 V en toute sécurité
Mettez toujours en charge la batterie 12 V
à l’air libre. Ne pas recharger la batterie 12 V dans un garage ou un local fermé sans aération suffisante.
■Mesures d’urgence concernant l’électrolyte
●En cas de contact de l’électrolyte avec les yeux
Rincez à l’eau claire pendant 15 minutes au moins et consultez sans attendre un médecin. Dans la mesure
du possible, continuez à mouiller les yeux, à l’aide d’une éponge ou d’une serviette, pendant le trajet jusqu’au
cabinet médical le plus proche ou les urgences.

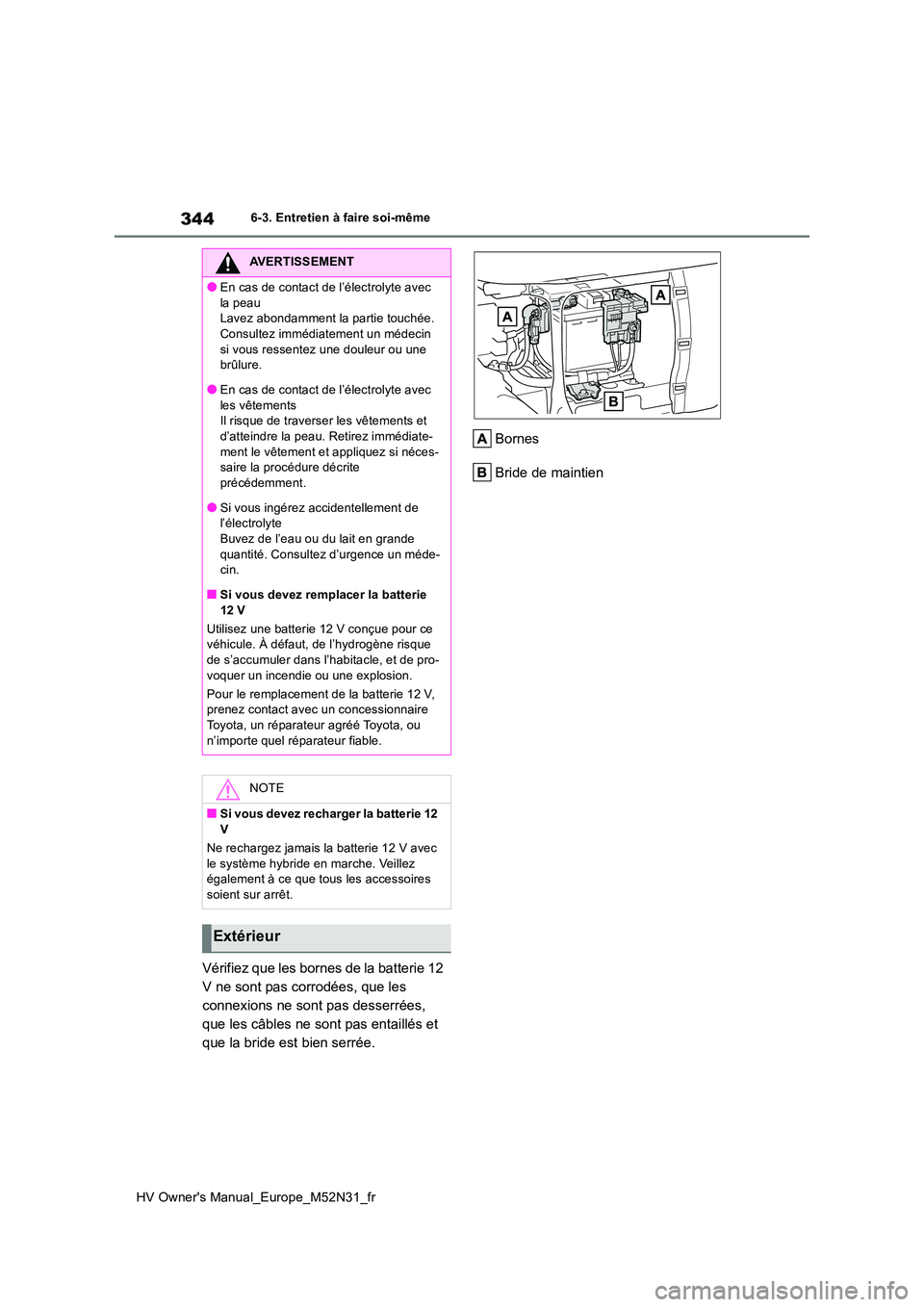

344
HV Owner's Manual_Europe_M52N31_fr
6-3. Entretien à faire soi-même
Vérifiez que les bornes de la batterie 12
V ne sont pas corrodées, que les
connexions ne sont pas desserrées,
que les câbles ne sont pas entaillés et
que la bride est bien serrée.
Bornes
Bride de maintien
AVERTISSEMENT
●En cas de contact de l’électrolyte avec
la peau Lavez abondamment la partie touchée. Consultez immédiatement un médecin
si vous ressentez une douleur ou une brûlure.
●En cas de contact de l’électrolyte avec
les vêtements Il risque de traverser les vêtements et d’atteindre la peau. Retirez immédiate-
ment le vêtement et appliquez si néces- saire la procédure décrite précédemment.
●Si vous ingérez accidentellement de l’électrolyteBuvez de l’eau ou du lait en grande
quantité. Consultez d’urgence un méde- cin.
■Si vous devez remplacer la batterie
12 V
Utilisez une batterie 12 V conçue pour ce véhicule. À défaut, de l’hydrogène risque de s’accumuler dans l’habitacle, et de pro-
voquer un incendie ou une explosion.
Pour le remplacement de la batterie 12 V, prenez contact avec un concessionnaire
Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur fiable.
NOTE
■Si vous devez recharger la batterie 12 V
Ne rechargez jamais la batterie 12 V avec
le système hybride en marche. Veillez également à ce que tous les accessoires soient sur arrêt.

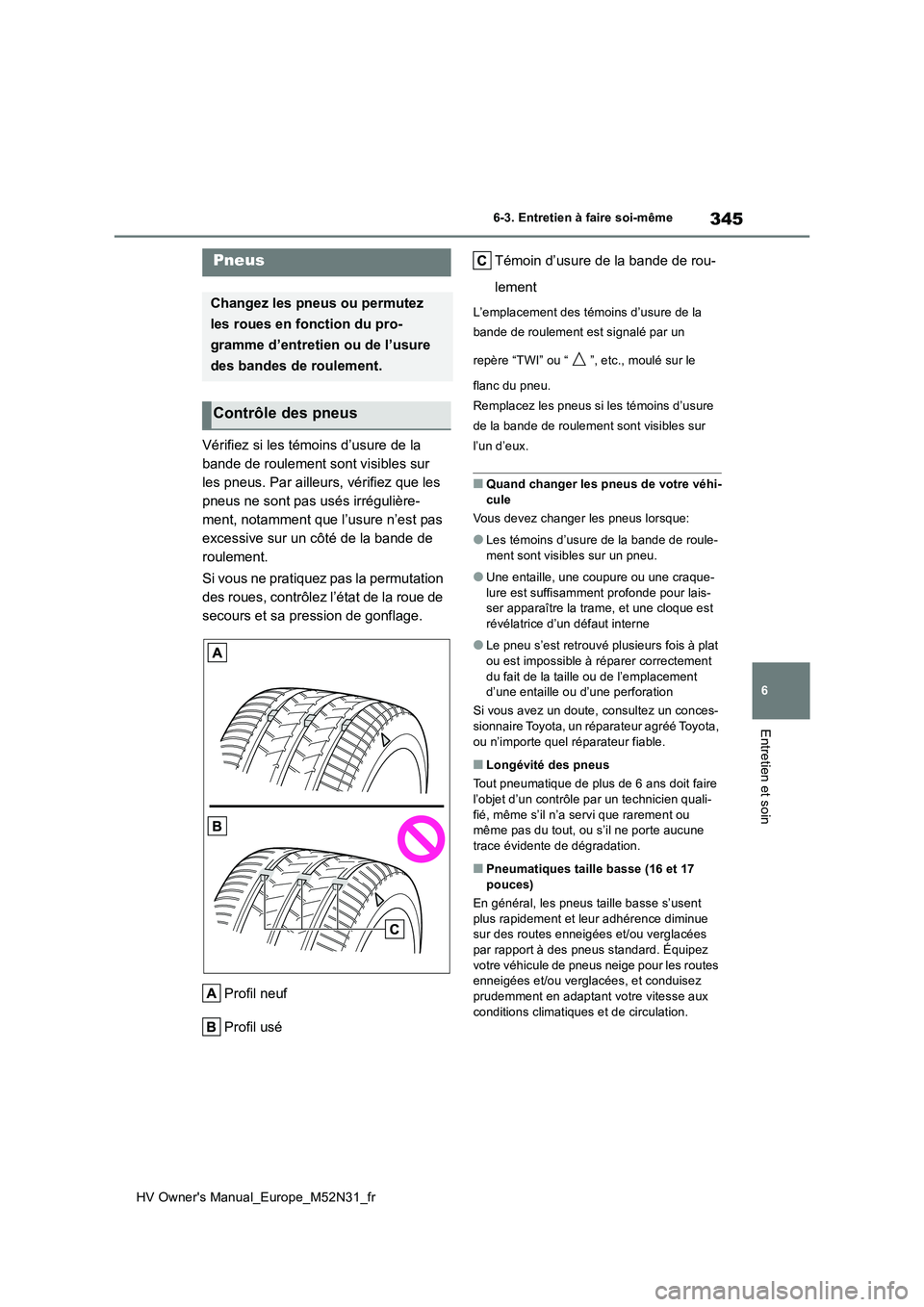

Extérieur

345
6
HV Owner's Manual_Europe_M52N31_fr
6-3. Entretien à faire soi-même
Entretien et soin
Vérifiez si les témoins d’usure de la
bande de roulement sont visibles sur
les pneus. Par ailleurs, vérifiez que les
pneus ne sont pas usés irrégulière-
ment, notamment que l’usure n’est pas
excessive sur un côté de la bande de
roulement.
Si vous ne pratiquez pas la permutation
des roues, contrôlez l’état de la roue de
secours et sa pression de gonflage.
Profil neuf
Profil usé
Témoin d’usure de la bande de rou-
lement
L’emplacement des témoins d’usure de la
bande de roulement est signalé par un
repère “TWI” ou “ ”, etc., moulé sur le
flanc du pneu.
Remplacez les pneus si les témoins d’usure
de la bande de roulement sont visibles sur
l’un d’eux.
■Quand changer les pneus de votre véhi-
cule
Vous devez changer les pneus lorsque:
●Les témoins d’usure de la bande de roule- ment sont visibles sur un pneu.
●Une entaille, une coupure ou une craque-lure est suffisamment profonde pour lais-ser apparaître la trame, et une cloque est
révélatrice d’un défaut interne
●Le pneu s’est retrouvé plusieurs fois à plat
ou est impossible à réparer correctement du fait de la taille ou de l’emplacement d’une entaille ou d’une perforation
Si vous avez un doute, consultez un conces-
sionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur fiable.
■Longévité des pneus
Tout pneumatique de plus de 6 ans doit faire l’objet d’un contrôle par un technicien quali-
fié, même s’il n’a se rvi que rarement ou même pas du tout, ou s’il ne porte aucune trace évidente de dégradation.
■Pneumatiques taille basse (16 et 17
pouces)
En général, les pneus taille basse s’usent plus rapidement et leur adhérence diminue sur des routes enneigées et/ou verglacées
par rapport à des pneus standard. Équipez votre véhicule de pneus neige pour les routes enneigées et/ou verglacées, et conduisez
prudemment en adaptant votre vitesse aux conditions climatiques et de circulation.
Pneus
Changez les pneus ou permutez
les roues en fonction du pro-
gramme d’entretien ou de l’usure
des bandes de roulement.
Contrôle des pneus

346
HV Owner's Manual_Europe_M52N31_fr
6-3. Entretien à faire soi-même

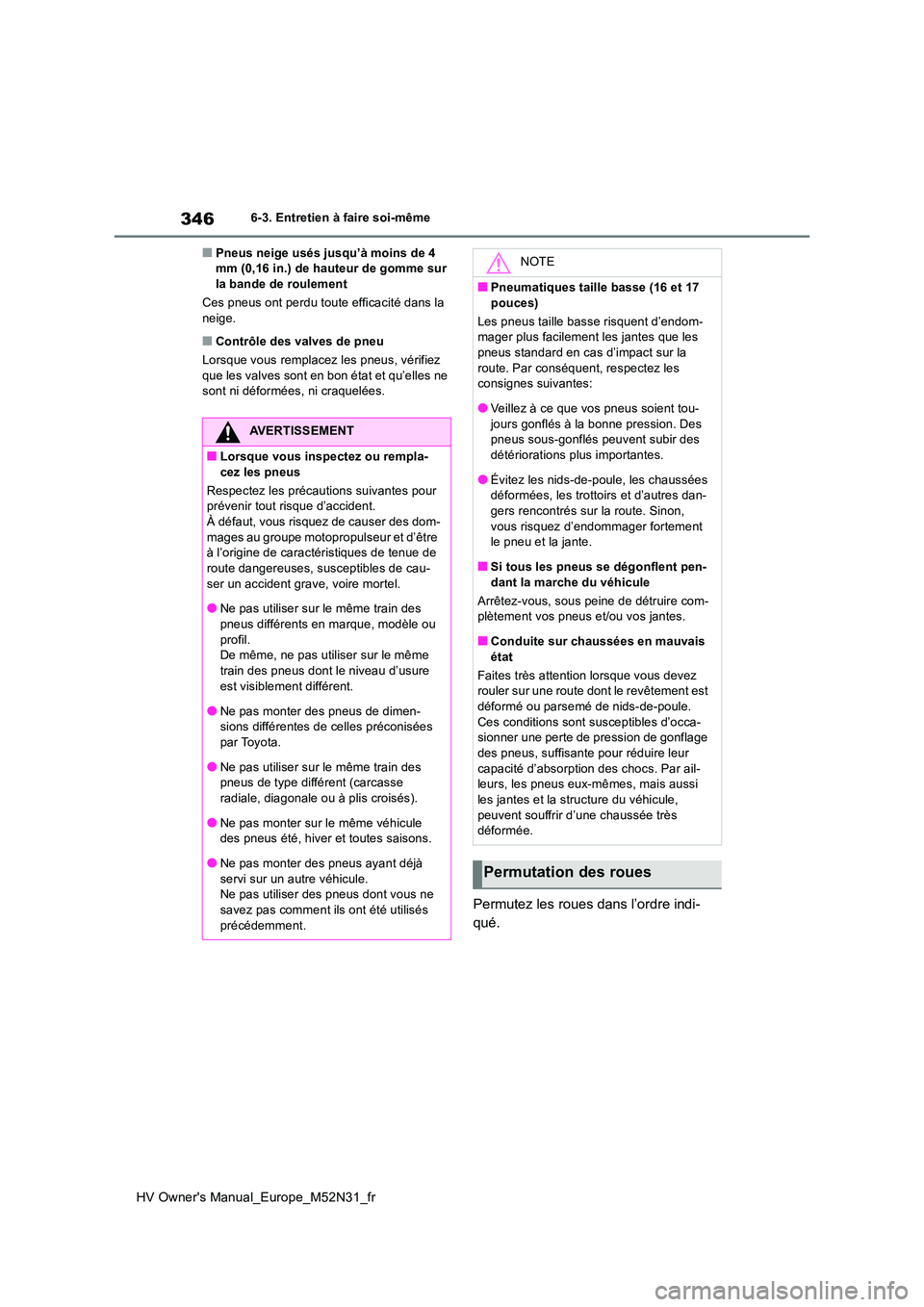

■Pneus neige usés jusqu’à moins de 4 mm (0,16 in.) de hauteur de gomme sur la bande de roulement
Ces pneus ont perdu toute efficacité dans la
neige.
■Contrôle des valves de pneu
Lorsque vous remplacez les pneus, vérifiez que les valves sont en bon état et qu’elles ne sont ni déformées, ni craquelées.
Permutez les roues dans l’ordre indi-
qué.
AVERTISSEMENT
■Lorsque vous inspectez ou rempla- cez les pneus
Respectez les précaut ions suivantes pour prévenir tout risque d’accident.
À défaut, vous risquez de causer des dom- mages au groupe motopropulseur et d’être à l’origine de caractéristiques de tenue de
route dangereuses, susceptibles de cau- ser un accident grave, voire mortel.
●Ne pas utiliser sur le même train des
pneus différents en marque, modèle ou profil.De même, ne pas utiliser sur le même
train des pneus dont le niveau d’usure est visiblement différent.
●Ne pas monter des pneus de dimen-sions différentes de celles préconisées par Toyota.
●Ne pas utiliser sur le même train des pneus de type différent (carcasse radiale, diagonale ou à plis croisés).
●Ne pas monter sur le même véhicule des pneus été, hiver et toutes saisons.
●Ne pas monter des pneus ayant déjà
servi sur un autre véhicule. Ne pas utiliser des pneus dont vous ne savez pas comment ils ont été utilisés
précédemment.
NOTE
■Pneumatiques taille basse (16 et 17
pouces)
Les pneus taille basse risquent d’endom- mager plus facilement les jantes que les pneus standard en cas d’impact sur la
route. Par conséquent, respectez les consignes suivantes:
●Veillez à ce que vos pneus soient tou-
jours gonflés à la bonne pression. Des pneus sous-gonflés peuvent subir des détériorations plus importantes.
●Évitez les nids-de-poule, les chaussées déformées, les trottoirs et d’autres dan-gers rencontrés sur la route. Sinon,
vous risquez d’endommager fortement le pneu et la jante.
■Si tous les pneus se dégonflent pen-
dant la marche du véhicule
Arrêtez-vous, sous peine de détruire com- plètement vos pneus et/ou vos jantes.
■Conduite sur chaussées en mauvais
état
Faites très attention lorsque vous devez rouler sur une route dont le revêtement est déformé ou parsemé de nids-de-poule.
Ces conditions sont susceptibles d’occa- sionner une perte de pression de gonflage
des pneus, suffisante pour réduire leur capacité d’absorpti on des chocs. Par ail- leurs, les pneus eux-mêmes, mais aussi
les jantes et la structure du véhicule, peuvent souffrir d’une chaussée très déformée.
Permutation des roues

347
6
HV Owner's Manual_Europe_M52N31_fr
6-3. Entretien à faire soi-même
Entretien et soin

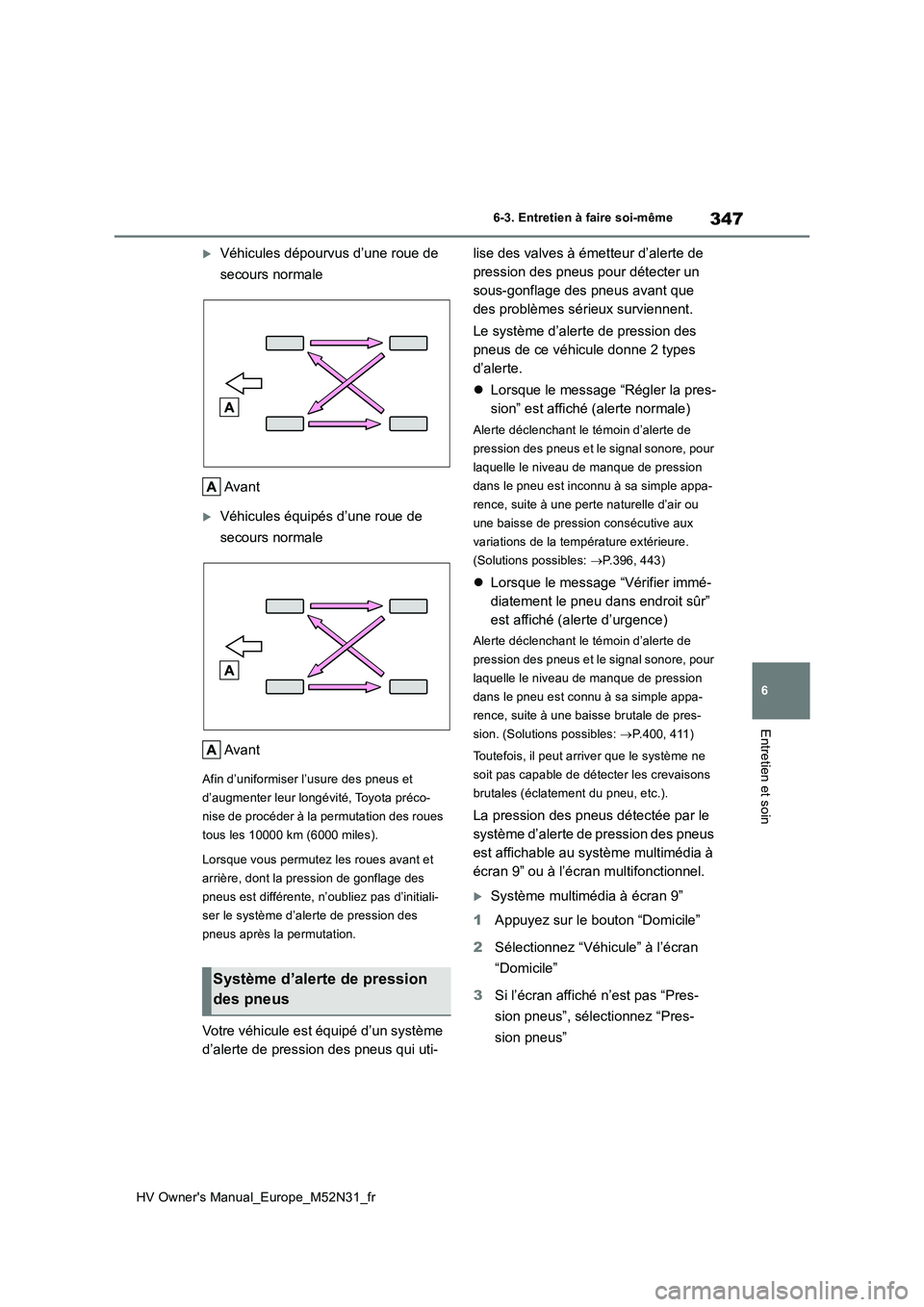

Véhicules dépourvus d’une roue de
secours normale
Avant
Véhicules équipés d’une roue de
secours normale
Avant
Afin d’uniformiser l’usure des pneus et
d’augmenter leur longévité, Toyota préco-
nise de procéder à la permutation des roues
tous les 10000 km (6000 miles).
Lorsque vous permutez les roues avant et
arrière, dont la pression de gonflage des
pneus est différente, n’oubliez pas d’initiali-
ser le système d’alerte de pression des
pneus après la permutation.
Votre véhicule est équipé d’un système
d’alerte de pression des pneus qui uti-
lise des valves à émetteur d’alerte de
pression des pneus pour détecter un
sous-gonflage des pneus avant que
des problèmes sérieux surviennent.
Le système d’alerte de pression des
pneus de ce véhicule donne 2 types
d’alerte.
 Lorsque le message “Régler la pres-
sion” est affiché (alerte normale)
Alerte déclenchant le témoin d’alerte de
pression des pneus et le signal sonore, pour
laquelle le niveau de manque de pression
dans le pneu est inconnu à sa simple appa-
rence, suite à une perte naturelle d’air ou
une baisse de pression consécutive aux
variations de la température extérieure.
(Solutions possibles: P.396, 443)
Lorsque le message “Vérifier immé-
diatement le pneu dans endroit sûr”
est affiché (alerte d’urgence)
Alerte déclenchant le témoin d’alerte de
pression des pneus et le signal sonore, pour
laquelle le niveau de manque de pression
dans le pneu est connu à sa simple appa-
rence, suite à une baisse brutale de pres-
sion. (Solutions possibles: P.400, 411)
Toutefois, il peut arriver que le système ne
soit pas capable de détecter les crevaisons
brutales (éclatement du pneu, etc.).
La pression des pneus détectée par le
système d’alerte de pression des pneus
est affichable au système multimédia à
écran 9” ou à l’écran multifonctionnel.
Système multimédia à écran 9”
1 Appuyez sur le bouton “Domicile”
2 Sélectionnez “Véhicule” à l’écran
“Domicile”
3 Si l’écran affiché n’est pas “Pres-
sion pneus”, sélectionnez “Pres-
sion pneus”
Système d’alerte de pression
des pneus

348
HV Owner's Manual_Europe_M52N31_fr
6-3. Entretien à faire soi-même

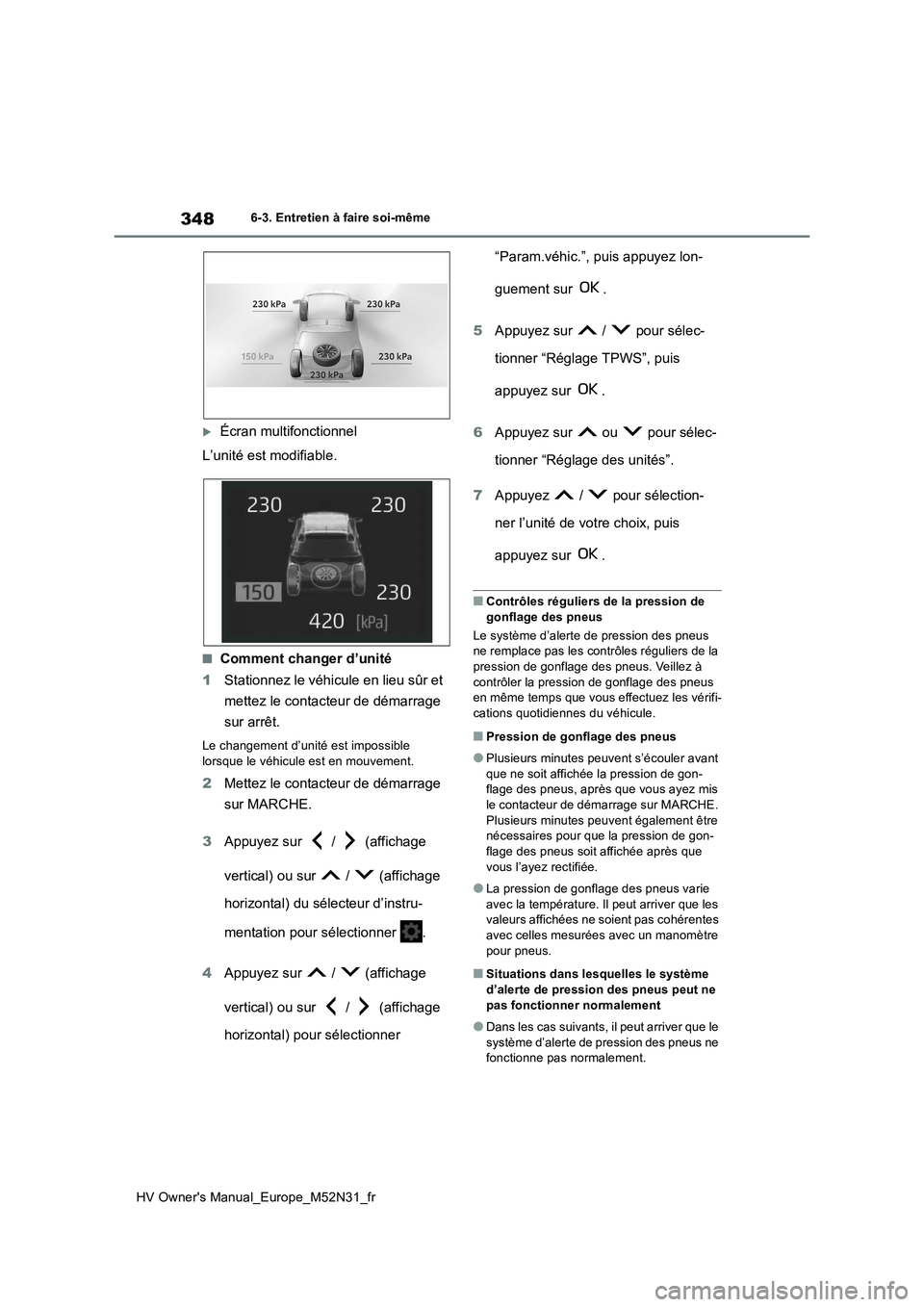

Écran multifonctionnel
L’unité est modifiable.
■Comment changer d’unité
1 Stationnez le véhicule en lieu sûr et
mettez le contacteur de démarrage
sur arrêt.
Le changement d’unité est impossible lorsque le véhicule est en mouvement.
2 Mettez le contacteur de démarrage
sur MARCHE.
3 Appuyez sur / (affichage
vertical) ou sur / (affichage
horizontal) du sélecteur d’instru-
mentation pour sélectionner .
4 Appuyez sur / (affichage
vertical) ou sur / (affichage
horizontal) pour sélectionner
“Param.véhic.”, puis appuyez lon-
guement sur .
5 Appuyez sur / pour sélec-
tionner “Réglage TPWS”, puis
appuyez sur .
6 Appuyez sur ou pour sélec-
tionner “Réglage des unités”.
7 Appuyez / pour sélection-
ner l’unité de votre choix, puis
appuyez sur .
■Contrôles réguliers de la pression de gonflage des pneus
Le système d’alerte de pression des pneus ne remplace pas les contrôles réguliers de la
pression de gonflage des pneus. Veillez à contrôler la pression de gonflage des pneus en même temps que vous effectuez les vérifi-
cations quotidiennes du véhicule.
■Pression de gonflage des pneus
●Plusieurs minutes peuvent s’écouler avant
que ne soit affichée la pression de gon- flage des pneus, après que vous ayez mis le contacteur de démarrage sur MARCHE.
Plusieurs minutes peuvent également être nécessaires pour que la pression de gon-flage des pneus soit affichée après que
vous l’ayez rectifiée.
●La pression de gonflage des pneus varie
avec la température. Il peut arriver que les valeurs affichées ne soient pas cohérentes
avec celles mesurées avec un manomètre pour pneus.
■Situations dans lesquelles le système d’alerte de pression des pneus peut ne
pas fonctionner normalement
●Dans les cas suivants, il peut arriver que le
système d’alerte de pression des pneus ne fonctionne pas normalement.
