Page 381 of 546
4. Vri jekkenAfor hånd til midten av
hakket på jekken kommer i kontakt
med midten av jekkpunktet.
5. Montere jekkhåndtakforlengeren.
6. Jekk opp bilen til dekket løftes litt opp
fra bakken.7. Ta av alle hjulmutrene og hjulet.
Når du legger hjulet på bakken, legger
du det med hjuldesignen vendt opp
slik at du ikke skraper opp overflaten
på felgen.
ADVARSEL!
Skifte et punktert dekk
• Ta følgende forholdsregler. Gjør du
ikke det, kan det føre til alvorlig
personskade:
– Ikke prøv å fjerne hjulkapselen for
hånd. Vær forsiktig når du
håndterer hjulkapselen for å unngå
uventede personskader.
– Ikke rør felgene eller området
rundt bremsene umiddelbart etter
at bilen har vært kjørt. Felgene og
området rundt bremsene vil være
svært varme etter at bilen har
kjørt. Berøring av disse områdene
med hender, føtter eller andre
kroppsdeler når du skifter et dekk
osv., kan medføre brannskader.
7.2 Tiltak i en nødssituasjon
379
7
HVIS DET OPPSTÃ…R PROBLEMER
Page 382 of 546

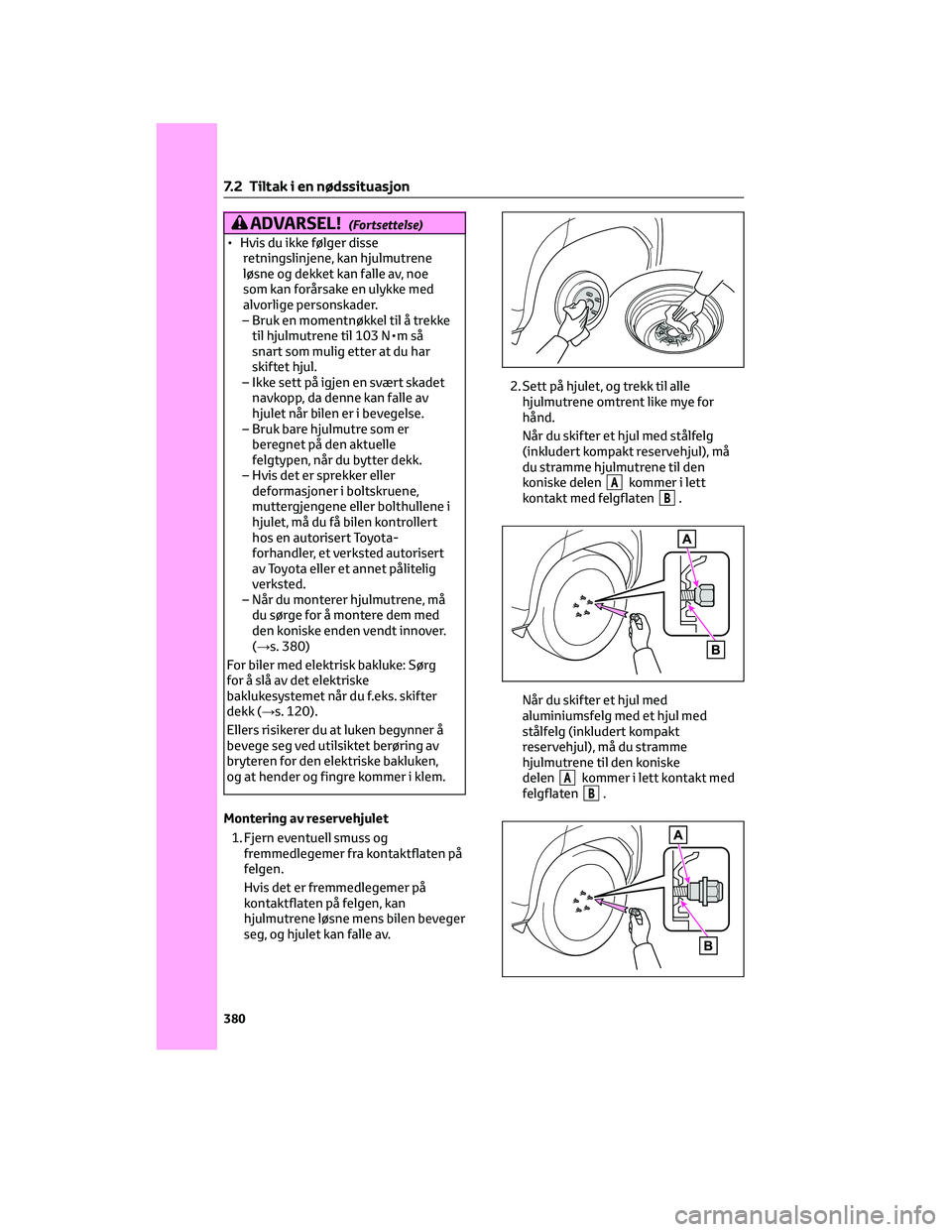

ADVARSEL!(Fortsettelse)
• Hvis du ikke følger disse
retningslinjene, kan hjulmutrene
løsne og dekket kan falle av, noe
som kan forårsake en ulykke med
alvorlige personskader.
– Bruk en momentnøkkel til å trekke
til hjulmutrene til 103 N•m så
snart som mulig etter at du har
skiftet hjul.
– Ikke sett på igjen en svært skadet
navkopp, da denne kan falle av
hjulet når bilen er i bevegelse.
– Bruk bare hjulmutre som er
beregnet på den aktuelle
felgtypen, når du bytter dekk.
– Hvis det er sprekker eller
deformasjoner i boltskruene,
muttergjengene eller bolthullene i
hjulet, må du få bilen kontrollert
hos en autorisert Toyota-
forhandler, et verksted autorisert
av Toyota eller et annet pålitelig
verksted.
– Når du monterer hjulmutrene, må
du sørge for å montere dem med
den koniske enden vendt innover.
(→s. 380)
For biler med elektrisk bakluke: Sørg
for å slå av det elektriske
baklukesystemet når du f.eks. skifter
dekk (→s. 120).
Ellers risikerer du at luken begynner å
bevege seg ved utilsiktet berøring av
bryteren for den elektriske bakluken,
og at hender og fingre kommer i klem.
Montering av reservehjulet
1. Fjern eventuell smuss og
fremmedlegemer fra kontaktflaten på
felgen.
Hvis det er fremmedlegemer på
kontaktflaten på felgen, kan
hjulmutrene løsne mens bilen beveger
seg, og hjulet kan falle av.2. Sett på hjulet, og trekk til alle
hjulmutrene omtrent like mye for
hånd.
Når du skifter et hjul med stålfelg
(inkludert kompakt reservehjul), må
du stramme hjulmutrene til den
koniske delen
Akommer i lett
kontakt med felgflaten
B.
NÃ¥r du skifter et hjul med
aluminiumsfelg med et hjul med
stålfelg (inkludert kompakt
reservehjul), må du stramme
hjulmutrene til den koniske
delen
Akommer i lett kontakt med
felgflaten
B.
7.2 Tiltak i en nødssituasjon
380
Page 383 of 546
NÃ¥r du skifter ut et hjul med
aluminiumsfelg med et annet, må du
stramme hjulmutrene til skivene
A
kommer i kontakt med felgskivenB.
3. Senk bilen.
4. Trekk fast hver mutter to eller tre
ganger i rekkefølgen vist på
illustrasjonen.
Tiltrekkingsmoment:
103 N•m
5. Legg på plass det punkterte hjulet,
jekken og alt verktøyet.Reservehjul i full størrelse
(utstyrsavhengig)
• Reservehjulet i full størrelse har en
"Temporary use only"-etikett (kun
midlertidig bruk) på dekksiden.
Bruk reservehjulet i full størrelse
midlertidig, og kun i nødssituasjoner.
• Kontroller dekktrykket i reservehjulet
i full størrelse. (→s. 401)
Det kompakte reservehjulet
(utstyrsavhengig)
• Det kompakte reservehjulet
identifiseres med etiketten
"TEMPORARY USE ONLY (kun
midlertidig bruk)" på dekksiden.
Bruk det kompakte reservehjulet
midlertidig, og kun i nødssituasjoner.
• Kontroller dekktrykket i det kompakte
reservehjulet. (→s. 401)
Med det kompakte reservehjulet
(utstyrsavhengig)
Kjøretøyet blir lavere når det kjører med
et kompakt reservehjul enn når det
kjører med standardhjul.
Bruk av kompakt reservehjul
(utstyrsavhengig)
Ettersom det kompakte reservehjulet
ikke er utstyrt med dekktrykksensorer,
vil ikke varselsystemet for dekktrykk
varsle om lavt dekktrykk i det kompakte
reservehjulet. Hvis du bytter ut det
kompakte reservehjulet etter at
varsellampen for dekktrykk slås på, vil
lyset fortsatt være på.
Hvis bakhjulet har punktert (biler med
kompakt reservehjul i noen land
*)
Ikke monter det kompakte reservehjulet
på bakakslene. Sett på det kompakte
reservehjulet på et av bilens forhjul.
1. Bytt ut et av forhjulene med det
kompakte reservehjulet.
2. Bytt ut det punkterte bakhjulet med
hjulet du tok av foran på bilen.
*: Guadeloupe, Martinique, Fransk
Guyana, Ceuta og Melilla, Ukraina, Tyrkia,
Ny-Caledonia, Tahiti, Marokko
7.2 Tiltak i en nødssituasjon
381
7
HVIS DET OPPSTÃ…R PROBLEMER
Page 384 of 546

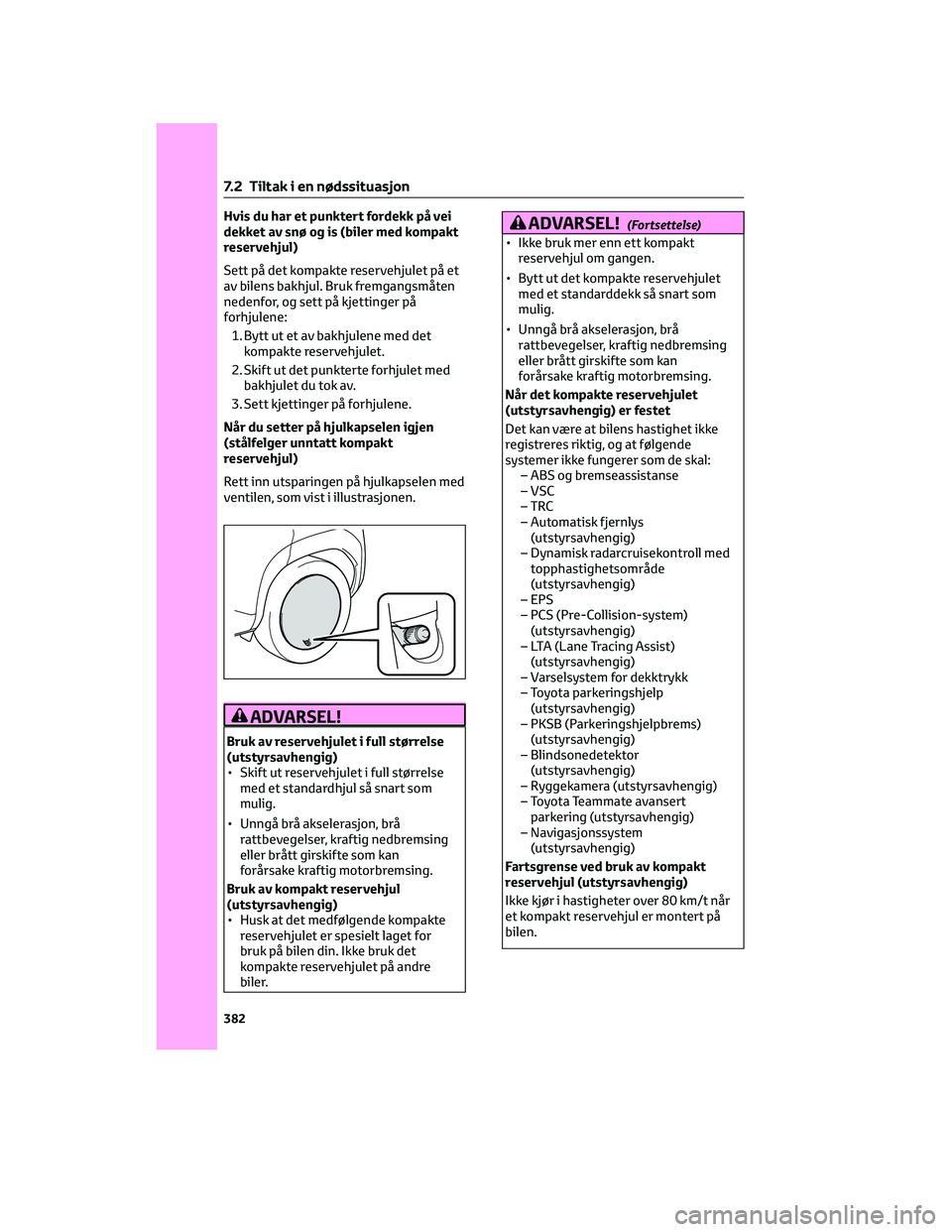

Hvis du har et punktert fordekk på vei
dekket av snø og is (biler med kompakt
reservehjul)
Sett på det kompakte reservehjulet på et
av bilens bakhjul. Bruk fremgangsmåten
nedenfor, og sett på kjettinger på
forhjulene:
1. Bytt ut et av bakhjulene med det
kompakte reservehjulet.
2. Skift ut det punkterte forhjulet med
bakhjulet du tok av.
3. Sett kjettinger på forhjulene.
Når du setter på hjulkapselen igjen
(stålfelger unntatt kompakt
reservehjul)
Rett inn utsparingen på hjulkapselen med
ventilen, som vist i illustrasjonen.
ADVARSEL!
Bruk av reservehjulet i full størrelse
(utstyrsavhengig)
• Skift ut reservehjulet i full størrelse
med et standardhjul så snart som
mulig.
• Unngå brå akselerasjon, brå
rattbevegelser, kraftig nedbremsing
eller brått girskifte som kan
forårsake kraftig motorbremsing.
Bruk av kompakt reservehjul
(utstyrsavhengig)
• Husk at det medfølgende kompakte
reservehjulet er spesielt laget for
bruk på bilen din. Ikke bruk det
kompakte reservehjulet på andre
biler.
ADVARSEL!(Fortsettelse)
• Ikke bruk mer enn ett kompakt
reservehjul om gangen.
• Bytt ut det kompakte reservehjulet
med et standarddekk så snart som
mulig.
• Unngå brå akselerasjon, brå
rattbevegelser, kraftig nedbremsing
eller brått girskifte som kan
forårsake kraftig motorbremsing.
NÃ¥r det kompakte reservehjulet
(utstyrsavhengig) er festet
Det kan være at bilens hastighet ikke
registreres riktig, og at følgende
systemer ikke fungerer som de skal:
– ABS og bremseassistanse
– VSC
–TRC
– Automatisk fjernlys
(utstyrsavhengig)
– Dynamisk radarcruisekontroll med
topphastighetsområde
(utstyrsavhengig)
– EPS
– PCS (Pre-Collision-system)
(utstyrsavhengig)
– LTA (Lane Tracing Assist)
(utstyrsavhengig)
– Varselsystem for dekktrykk
– Toyota parkeringshjelp
(utstyrsavhengig)
– PKSB (Parkeringshjelpbrems)
(utstyrsavhengig)
– Blindsonedetektor
(utstyrsavhengig)
– Ryggekamera (utstyrsavhengig)
– Toyota Teammate avansert
parkering (utstyrsavhengig)
– Navigasjonssystem
(utstyrsavhengig)
Fartsgrense ved bruk av kompakt
reservehjul (utstyrsavhengig)
Ikke kjør i hastigheter over 80 km/t når
et kompakt reservehjul er montert på
bilen.
7.2 Tiltak i en nødssituasjon
382
Page 385 of 546

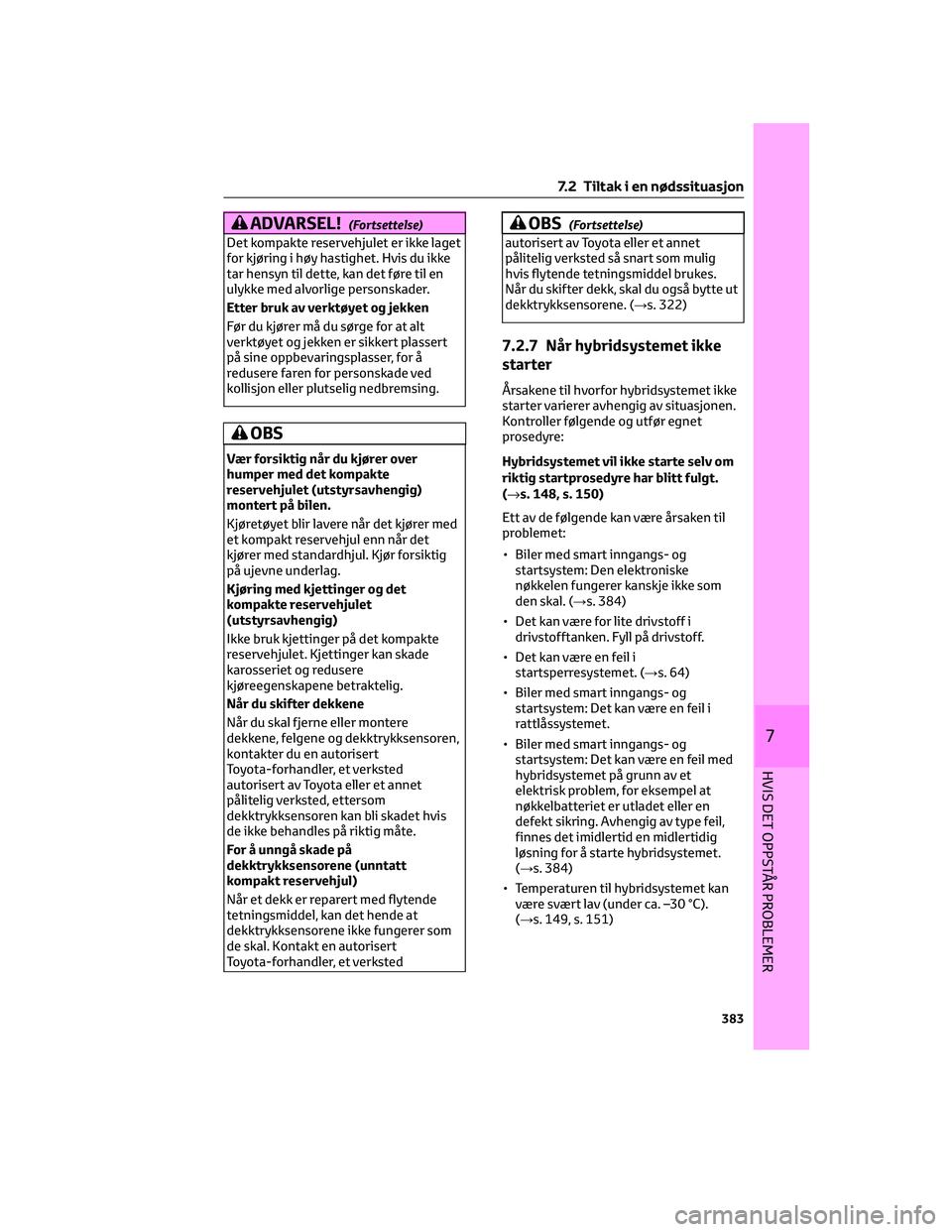

ADVARSEL!(Fortsettelse)
Det kompakte reservehjulet er ikke laget
for kjøring i høy hastighet. Hvis du ikke
tar hensyn til dette, kan det føre til en
ulykke med alvorlige personskader.
Etter bruk av verktøyet og jekken
Før du kjører må du sørge for at alt
verktøyet og jekken er sikkert plassert
på sine oppbevaringsplasser, for å
redusere faren for personskade ved
kollisjon eller plutselig nedbremsing.
OBS
Vær forsiktig når du kjører over
humper med det kompakte
reservehjulet (utstyrsavhengig)
montert på bilen.
Kjøretøyet blir lavere når det kjører med
et kompakt reservehjul enn når det
kjører med standardhjul. Kjør forsiktig
på ujevne underlag.
Kjøring med kjettinger og det
kompakte reservehjulet
(utstyrsavhengig)
Ikke bruk kjettinger på det kompakte
reservehjulet. Kjettinger kan skade
karosseriet og redusere
kjøreegenskapene betraktelig.
NÃ¥r du skifter dekkene
NÃ¥r du skal fjerne eller montere
dekkene, felgene og dekktrykksensoren,
kontakter du en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted, ettersom
dekktrykksensoren kan bli skadet hvis
de ikke behandles på riktig måte.
For å unngå skade på
dekktrykksensorene (unntatt
kompakt reservehjul)
NÃ¥r et dekk er reparert med flytende
tetningsmiddel, kan det hende at
dekktrykksensorene ikke fungerer som
de skal. Kontakt en autorisert
Toyota-forhandler, et verksted
OBS(Fortsettelse)
autorisert av Toyota eller et annet
pålitelig verksted så snart som mulig
hvis flytende tetningsmiddel brukes.
Når du skifter dekk, skal du også bytte ut
dekktrykksensorene. (→s. 322)
7.2.7 NÃ¥r hybridsystemet ikke
starter
Ã…rsakene til hvorfor hybridsystemet ikke
starter varierer avhengig av situasjonen.
Kontroller følgende og utfør egnet
prosedyre:
Hybridsystemet vil ikke starte selv om
riktig startprosedyre har blitt fulgt.
(→s. 148, s. 150)
Ett av de følgende kan være årsaken til
problemet:
• Biler med smart inngangs- og
startsystem: Den elektroniske
nøkkelen fungerer kanskje ikke som
den skal. (→s. 384)
• Det kan være for lite drivstoff i
drivstofftanken. Fyll på drivstoff.
• Det kan være en feil i
startsperresystemet. (→s. 64)
• Biler med smart inngangs- og
startsystem: Det kan være en feil i
rattlåssystemet.
• Biler med smart inngangs- og
startsystem: Det kan være en feil med
hybridsystemet på grunn av et
elektrisk problem, for eksempel at
nøkkelbatteriet er utladet eller en
defekt sikring. Avhengig av type feil,
finnes det imidlertid en midlertidig
løsning for å starte hybridsystemet.
(→s. 384)
• Temperaturen til hybridsystemet kan
være svært lav (under ca. –30 °C).
(→s. 149, s. 151)
7.2 Tiltak i en nødssituasjon
383
7
HVIS DET OPPSTÃ…R PROBLEMER
Page 386 of 546

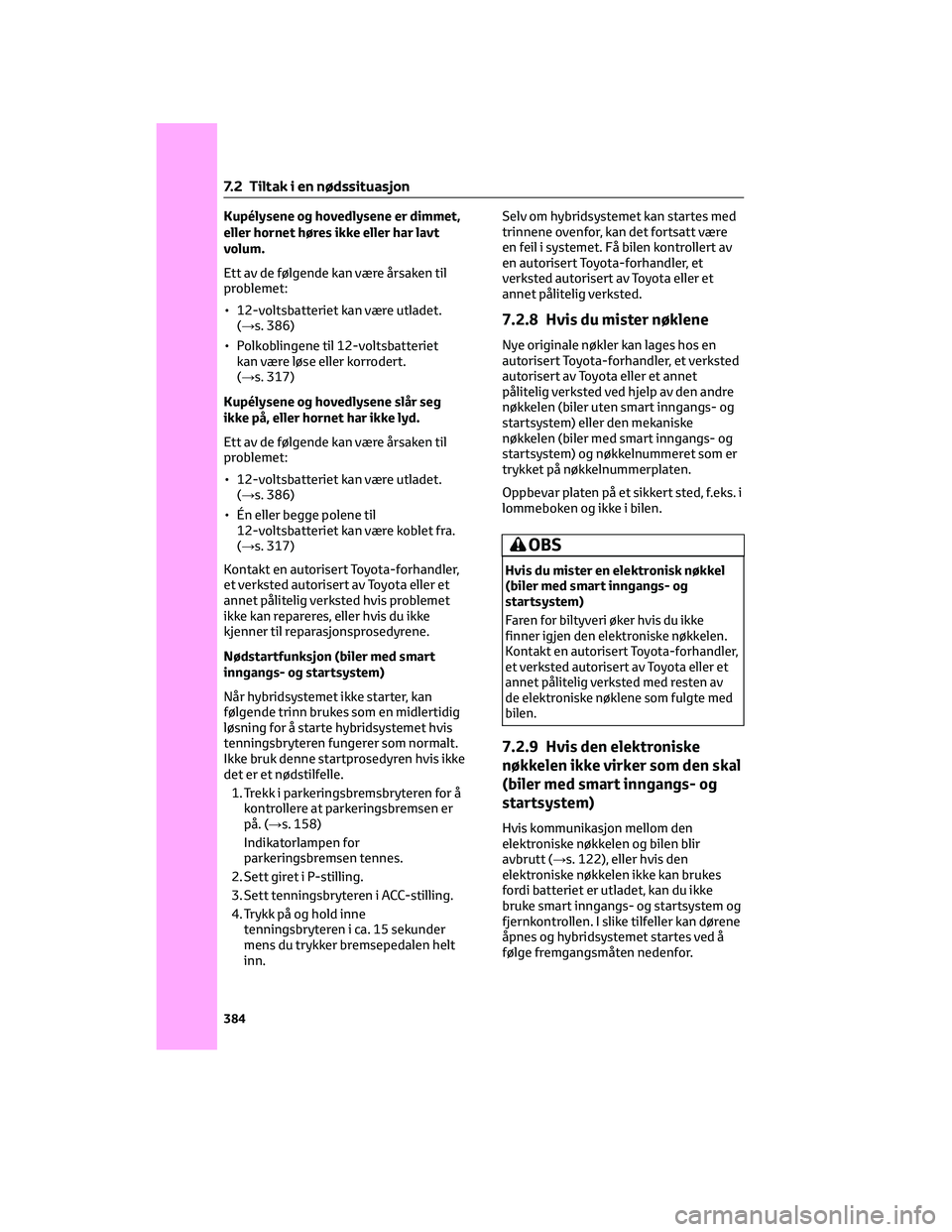

Kupélysene og hovedlysene er dimmet,
eller hornet høres ikke eller har lavt
volum.
Ett av de følgende kan være årsaken til
problemet:
• 12-voltsbatteriet kan være utladet.
(→s. 386)
• Polkoblingene til 12-voltsbatteriet
kan være løse eller korrodert.
(→s. 317)
Kupélysene og hovedlysene slår seg
ikke på, eller hornet har ikke lyd.
Ett av de følgende kan være årsaken til
problemet:
• 12-voltsbatteriet kan være utladet.
(→s. 386)
• Én eller begge polene til
12-voltsbatteriet kan være koblet fra.
(→s. 317)
Kontakt en autorisert Toyota-forhandler,
et verksted autorisert av Toyota eller et
annet pålitelig verksted hvis problemet
ikke kan repareres, eller hvis du ikke
kjenner til reparasjonsprosedyrene.
Nødstartfunksjon (biler med smart
inngangs- og startsystem)
NÃ¥r hybridsystemet ikke starter, kan
følgende trinn brukes som en midlertidig
løsning for å starte hybridsystemet hvis
tenningsbryteren fungerer som normalt.
Ikke bruk denne startprosedyren hvis ikke
det er et nødstilfelle.
1. Trekk i parkeringsbremsbryteren for å
kontrollere at parkeringsbremsen er
på. (→s. 158)
Indikatorlampen for
parkeringsbremsen tennes.
2. Sett giret i P-stilling.
3. Sett tenningsbryteren i ACC-stilling.
4. Trykk på og hold inne
tenningsbryteren i ca. 15 sekunder
mens du trykker bremsepedalen helt
inn.Selv om hybridsystemet kan startes med
trinnene ovenfor, kan det fortsatt være
en feil i systemet. FÃ¥ bilen kontrollert av
en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted.
7.2.8 Hvis du mister nøklene
Nye originale nøkler kan lages hos en
autorisert Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted ved hjelp av den andre
nøkkelen (biler uten smart inngangs- og
startsystem) eller den mekaniske
nøkkelen (biler med smart inngangs- og
startsystem) og nøkkelnummeret som er
trykket på nøkkelnummerplaten.
Oppbevar platen på et sikkert sted, f.eks. i
lommeboken og ikke i bilen.
OBS
Hvis du mister en elektronisk nøkkel
(biler med smart inngangs- og
startsystem)
Faren for biltyveri øker hvis du ikke
finner igjen den elektroniske nøkkelen.
Kontakt en autorisert Toyota-forhandler,
et verksted autorisert av Toyota eller et
annet pålitelig verksted med resten av
de elektroniske nøklene som fulgte med
bilen.
7.2.9 Hvis den elektroniske
nøkkelen ikke virker som den skal
(biler med smart inngangs- og
startsystem)
Hvis kommunikasjon mellom den
elektroniske nøkkelen og bilen blir
avbrutt (→s. 122), eller hvis den
elektroniske nøkkelen ikke kan brukes
fordi batteriet er utladet, kan du ikke
bruke smart inngangs- og startsystem og
fjernkontrollen. I slike tilfeller kan dørene
åpnes og hybridsystemet startes ved å
følge fremgangsmåten nedenfor.
7.2 Tiltak i en nødssituasjon
384
Page 387 of 546

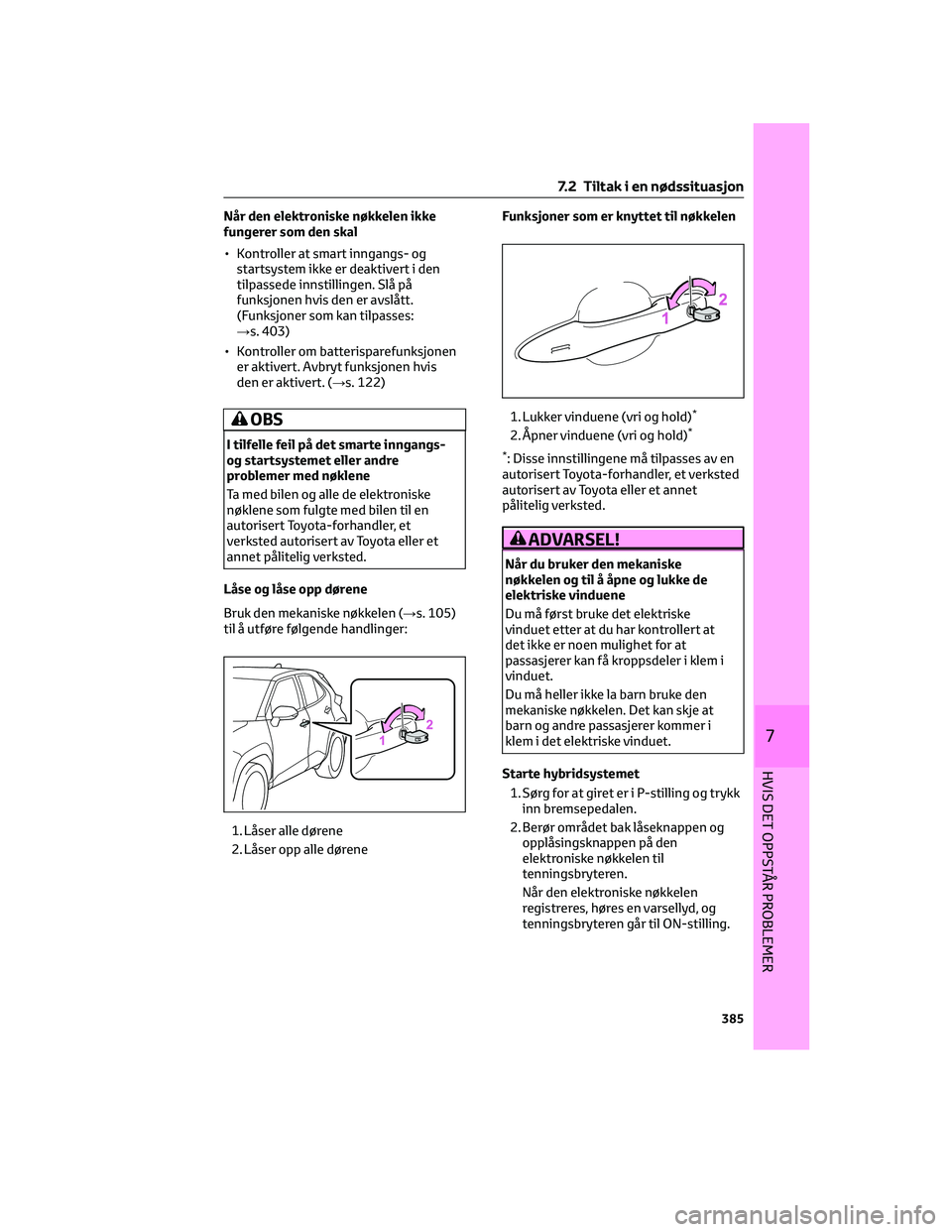

Når den elektroniske nøkkelen ikke
fungerer som den skal
• Kontroller at smart inngangs- og
startsystem ikke er deaktivert i den
tilpassede innstillingen. Slå på
funksjonen hvis den er avslått.
(Funksjoner som kan tilpasses:
→s. 403)
• Kontroller om batterisparefunksjonen
er aktivert. Avbryt funksjonen hvis
den er aktivert. (→s. 122)
OBS
I tilfelle feil på det smarte inngangs-
og startsystemet eller andre
problemer med nøklene
Ta med bilen og alle de elektroniske
nøklene som fulgte med bilen til en
autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted.
Låse og låse opp dørene
Bruk den mekaniske nøkkelen (→s. 105)
til å utføre følgende handlinger:
1. Låser alle dørene
2. Låser opp alle døreneFunksjoner som er knyttet til nøkkelen
1. Lukker vinduene (vri og hold)
*
2. Ã…pner vinduene (vri og hold)*
*
: Disse innstillingene må tilpasses av en
autorisert Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
ADVARSEL!
NÃ¥r du bruker den mekaniske
nøkkelen og til å åpne og lukke de
elektriske vinduene
Du må først bruke det elektriske
vinduet etter at du har kontrollert at
det ikke er noen mulighet for at
passasjerer kan få kroppsdeler i klem i
vinduet.
Du må heller ikke la barn bruke den
mekaniske nøkkelen. Det kan skje at
barn og andre passasjerer kommer i
klem i det elektriske vinduet.
Starte hybridsystemet
1. Sørg for at giret er i P-stilling og trykk
inn bremsepedalen.
2. Berør området bak låseknappen og
opplåsingsknappen på den
elektroniske nøkkelen til
tenningsbryteren.
Når den elektroniske nøkkelen
registreres, høres en varsellyd, og
tenningsbryteren går til ON-stilling.
7.2 Tiltak i en nødssituasjon
385
7
HVIS DET OPPSTÃ…R PROBLEMER
Page 388 of 546
NÃ¥r smart inngangs- og startsystem
er deaktivert ved tilpasset innstilling,
vil tenningsbryteren gå til
ACC-stilling.
3. Trykk bremsepedalen helt inn, og
kontroller at
vises i
multiinformasjonsdisplayet.
4. Trykk på tenningsbryteren kort og
bestemt.
Hvis hybridsystemet fremdeles ikke vil
starte, kontakter du en autorisert
Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted.
Slå av hybridsystemet
Flytt giret i P-stilling, og trykk på
tenningsbryteren slik du vanligvis gjør
når du stopper hybridsystemet.
Batteri i den elektroniske nøkkelen.
Den ovennevnte fremgangsmåten er kun
ment som et midlertidig tiltak, og det
anbefales at batteriet i den elektroniske
nøkkelen skiftes umiddelbart når
batteriet er utladet. (→s. 334)
Alarm (utstyrsavhengig)
Alarmsystemet aktiveres ikke når du låser
dørene med den mekaniske nøkkelen.
Hvis du låser opp en dør med den
mekaniske nøkkelen mens alarmsystemet
er aktivert, kan alarmen bli utløst.
(→s. 65)Endre tenningsbrytermodus
Slipp opp bremsepedalen, og trykk på
tenningsbryteren i trinn3 ovenfor.
Hybridsystemet starter ikke, og
modusen endres hver gang du trykker
på bryteren. (→s. 153)
7.2.10 Hvis 12-voltsbatteriet
lades ut
Fremgangsmåten nedenfor kan brukes
til å starte hybridsystemet hvis
12-voltsbatteriet er utladet.
Du kan også kontakte en autorisert
Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted.
Starte hybridsystemet på nytt
Hvis du har et sett startkabler og et annet
kjøretøy med et 12-voltsbatteri, kan du
starte bilen ved å følge fremgangsmåten
nedenfor.
1. Biler med alarm (→s. 65): Kontroller
at du har den elektroniske nøkkelen
på deg.
NÃ¥r du kobler til startkablene, kan
alarmen aktiveres og dørene låses,
avhengig av situasjonen. (→s. 66)
7.2 Tiltak i en nødssituasjon
386
Page 389 of 546

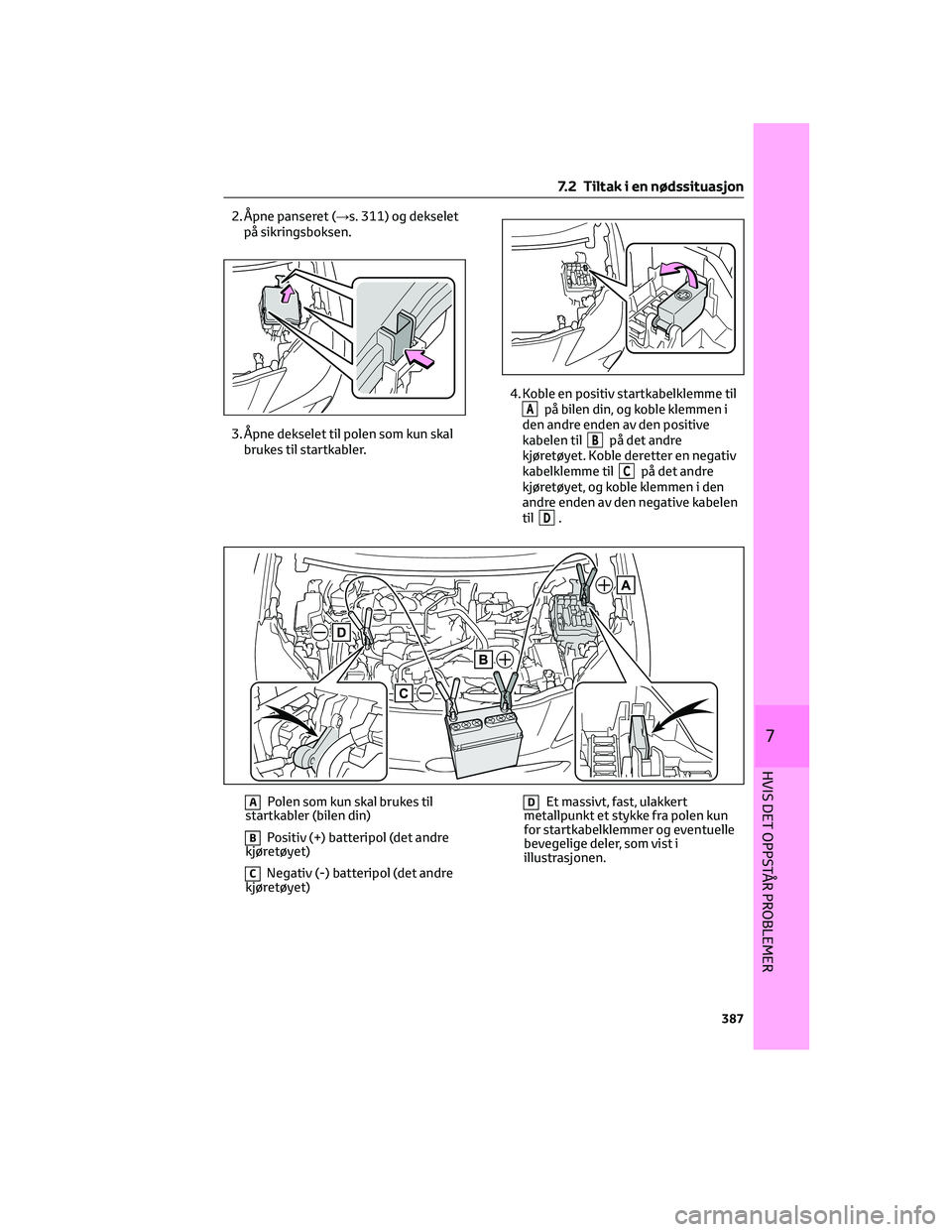

2. Åpne panseret (→s. 311) og dekselet
på sikringsboksen.
3. Ã…pne dekselet til polen som kun skal
brukes til startkabler.4. Koble en positiv startkabelklemme til
Apå bilen din, og koble klemmen i
den andre enden av den positive
kabelen til
Bpå det andre
kjøretøyet. Koble deretter en negativ
kabelklemme til
Cpå det andre
kjøretøyet, og koble klemmen i den
andre enden av den negative kabelen
til
D.
APolen som kun skal brukes til
startkabler (bilen din)
BPositiv (+) batteripol (det andre
kjøretøyet)
CNegativ (-) batteripol (det andre
kjøretøyet)
DEt massivt, fast, ulakkert
metallpunkt et stykke fra polen kun
for startkabelklemmer og eventuelle
bevegelige deler, som vist i
illustrasjonen.
7.2 Tiltak i en nødssituasjon
387
7
HVIS DET OPPSTÃ…R PROBLEMER
Page 390 of 546
5.Start motoren på det andre kjøretøyet.
Øk motorhastigheten litt og hold dette
turtallet i omtrent 5 minutter for å lade
12-voltsbatteriet på bilen din.
6. Biler med smart inngangs- og
startsystem: Ã…pne og lukk en av
bildørene med tenningsbryteren i
OFF-stilling.
7. Oppretthold turtallet på det andre
kjøretøyet, og start hybridsystemet
ved å sette tenningsbryteren i
ON-stilling.
8. Forsikre deg om at "READY"-lampen
tennes. Hvis indikatoren ikke tennes,
kontakter du en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
9. Straks hybridsystemet har startet, tar
du av startkablene i nøyaktig omvendt
rekkefølge som ved tilkobling.
10. Lukk dekselet til polen som er brukt til
startkablene og sett på dekselet på
sikringsboksen igjen.
Når hybridsystemet starter, får du bilen
kontrollert av en autorisert
Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted
så snart som mulig.
Starte hybridsystemet når
12-voltsbatteriet er utladet
Hybridsystemet kan ikke skyves i gang.
For å hindre at 12-voltsbatteriet lades
ut
• Slå av frontlysene og audiosystemet
mens hybridsystemet er slått av.
• Slå av alle komponenter som ikke må
stå på når bilen kjører med lav
hastighet over en lengre periode,
f.eks. ved tett trafikk.NÃ¥r 12-voltsbatteriet fjernes eller
lades ut
• ECU blir tømt for lagret informasjon.
Når 12-voltsbatteriet er utladet, må
du få bilen undersøkt av en autorisert
Toyota-forhandler, et verksted
autorisert av Toyota eller et annet
pålitelig verksted.
• Noen systemer kan kreve
initialisering. (→s. 413)
Fjerning av polene til
12-voltsbatteriet
ECU blir tømt for lagret informasjon når
12-voltsbatteripolene fjernes. Kontakt
en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et
annet pålitelig verksted før du fjerner
12-voltsbatteripoler.
Lade 12-voltsbatteriet
Strømmen i 12-voltsbatteriet vil lades ut
gradvis selv når bilen ikke er i bruk, på
grunn av naturlig utlading og tapping av
visse elektriske apparater. Hvis bilen blir
stående i lang tid, kan 12-voltsbatteriet
lades ut, og hybridsystemet vil kanskje
ikke starte. (12-voltsbatteriet lades
automatisk mens hybridsystemet er i
gang.)
Ved lading eller skifte av
12-voltsbatteriet (biler med smart
inngangs- og startsystem)
• I noen tilfeller kan det være umulig å
låse opp dørene med det smarte
inngangs- og startsystemet hvis
12-voltsbatteriet er utladet. Bruk den
trådløse fjernkontrollen eller den
mekaniske nøkkelen til å låse eller låse
opp dørene.
• Det kan hende at hybridsystemet ikke
starter på første forsøk etter at
12-voltsbatteriet er ladet, men det
starter vanligvis på andre forsøk.
Dette er normalt.
7.2 Tiltak i en nødssituasjon
388
