TOYOTA YARIS CROSS 2023 Betriebsanleitungen (in German)

59
1
Owners Manual_Europe_M52N77_de
1-2. Sicherheit der Kinder
Sicherheitshinweise
1. Verriegelungsposition
12. Verriegelungsposition
Toyota empfiehlt die Verwendung der Sitzpositionen und .
ISOFIX-Kinderrückhaltesysteme werden in verschiedene “Befestigu ngsarten” unter-
teilt. Das Kinderrückhaltesystem kann in den Sitzpositionen mit den in der obigen
Tabelle angegebenen “Befestigungsarten” verwendet werden. Infor mationen zu den
“Befestigungsarten” finden Sie in der folgenden Tabelle.
Wenn Ihr Kinderrückhaltesystem keine “Befestigungsart” hat (ode r wenn Sie keine
Informationen in der folgenden Tabelle finden), informieren Sie sich bitte in der
“Fahrzeugliste” des Kinderrückhaltesystems über die Eignung des Systems oder
wenden Sie sich an den Händler Ihres Kindersitzes.
Gewicht
s-/Alters-
gruppen
Gewicht des Kinds
Größen-
klassifizie-
rung
Befesti-
gungBeschreibung
0Bis 10 kg
(22 lb.)
ER1Rückwärts gerichteter Kleinkindersitz
FL1Zur Seite gerichteter Kleinkindersitz
(Kinderwagenaufsatz), links
GL2Zur Seite gerichteter Kleinkindersitz
(Kinderwagenaufsatz), rechts
0+Bis 13 kg
(28 lb.)
CR3Rückwärts gerichtete Kinderrückhal-
tesysteme mit voller Größe
DR2Rückwärts gerichtete Kinderrückhal-
tesysteme mit reduzierter Größe
R2XRückwärts gerichtete Kinderrückhal-
tesysteme mit reduzierter Größe
ER1Rückwärts gerichteter Kleinkindersitz

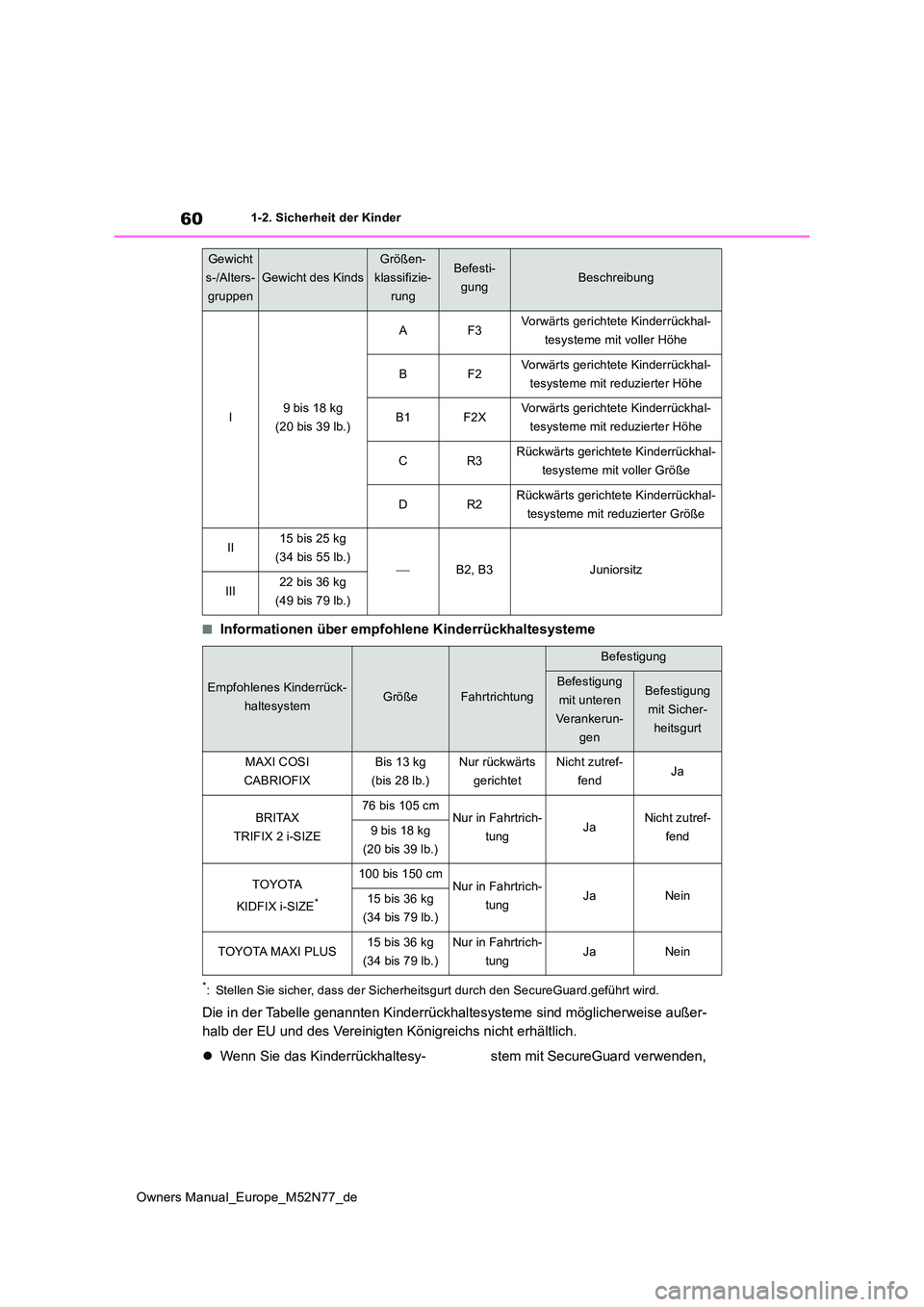

60
Owners Manual_Europe_M52N77_de
1-2. Sicherheit der Kinder
■Informationen über empfohlene Kinderrückhaltesysteme
*: Stellen Sie sicher, dass der Sicherheitsgurt durch den SecureGuard.geführt wird.
Die in der Tabelle genannten Kinderrückhaltesysteme sind möglicherweise außer-
halb der EU und des Vereinigten Königreichs nicht erhältlich.
 Wenn Sie das Kinderrückhaltesy- stem mit SecureGuard verwenden,
I9 bis 18 kg
(20 bis 39 lb.)
AF3Vorwärts gerichtete Kinderrückhal-
tesysteme mit voller Höhe
BF2Vorwärts gerichtete Kinderrückhal-
tesysteme mit reduzierter Höhe
B1F2XVorwärts gerichtete Kinderrückhal-
tesysteme mit reduzierter Höhe
CR3Rückwärts gerichtete Kinderrückhal-
tesysteme mit voller Größe
DR2Rückwärts gerichtete Kinderrückhal-
tesysteme mit reduzierter Größe
II15 bis 25 kg
(34 bis 55 lb.)B2, B3Juniorsitz
III22 bis 36 kg
(49 bis 79 lb.)
Empfohlenes Kinderrück-
haltesystemGrößeFahrtrichtung
Befestigung
Befestigung
mit unteren
Verankerun-
gen
Befestigung
mit Sicher-
heitsgurt
MAXI COSI
CABRIOFIX
Bis 13 kg
(bis 28 lb.)
Nur rückwärts
gerichtet
Nicht zutref-
fendJa
BRITAX
TRIFIX 2 i-SIZE
76 bis 105 cmNur in Fahrtrich-
tungJaNicht zutref-
fend9 bis 18 kg
(20 bis 39 lb.)
TOYOTA
KIDFIX i-SIZE*
100 bis 150 cmNur in Fahrtrich-
tungJaNein15 bis 36 kg
(34 bis 79 lb.)
TOYOTA MAXI PLUS15 bis 36 kg
(34 bis 79 lb.)
Nur in Fahrtrich-
tungJaNein
Gewicht
s-/Alters-
gruppen
Gewicht des Kinds
Größen-
klassifizie-
rung
Befesti-
gungBeschreibung

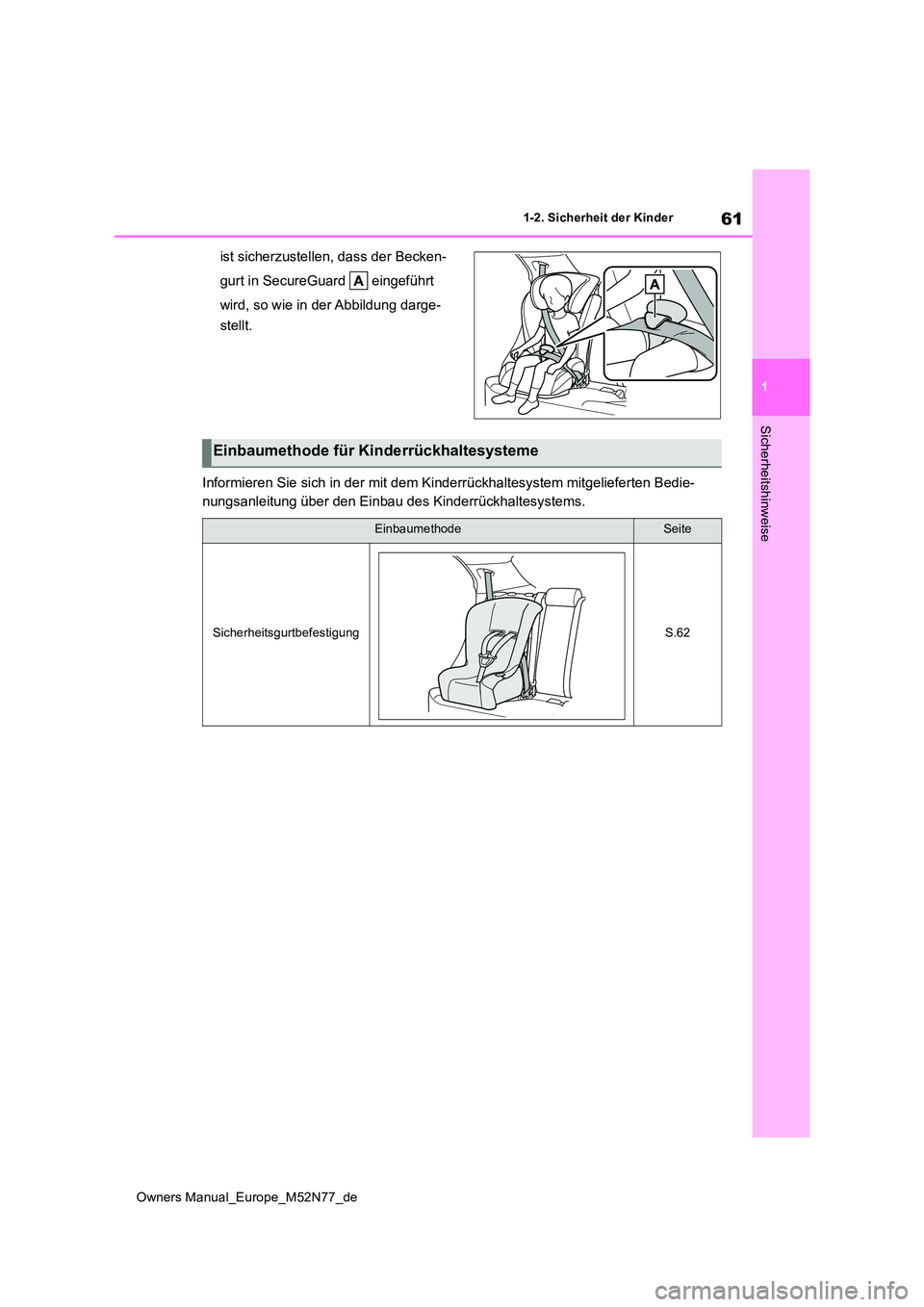

61
1
Owners Manual_Europe_M52N77_de
1-2. Sicherheit der Kinder
Sicherheitshinweise
ist sicherzustellen, dass der Becken-
gurt in SecureGuard eingeführt
wird, so wie in der Abbildung darge-
stellt.
Informieren Sie sich in der mit dem Kinderrückhaltesystem mitge lieferten Bedie-
nungsanleitung über den Einbau des Kinderrückhaltesystems.
Einbaumethode für Kinderrückhaltesysteme
EinbaumethodeSeite
SicherheitsgurtbefestigungS.62

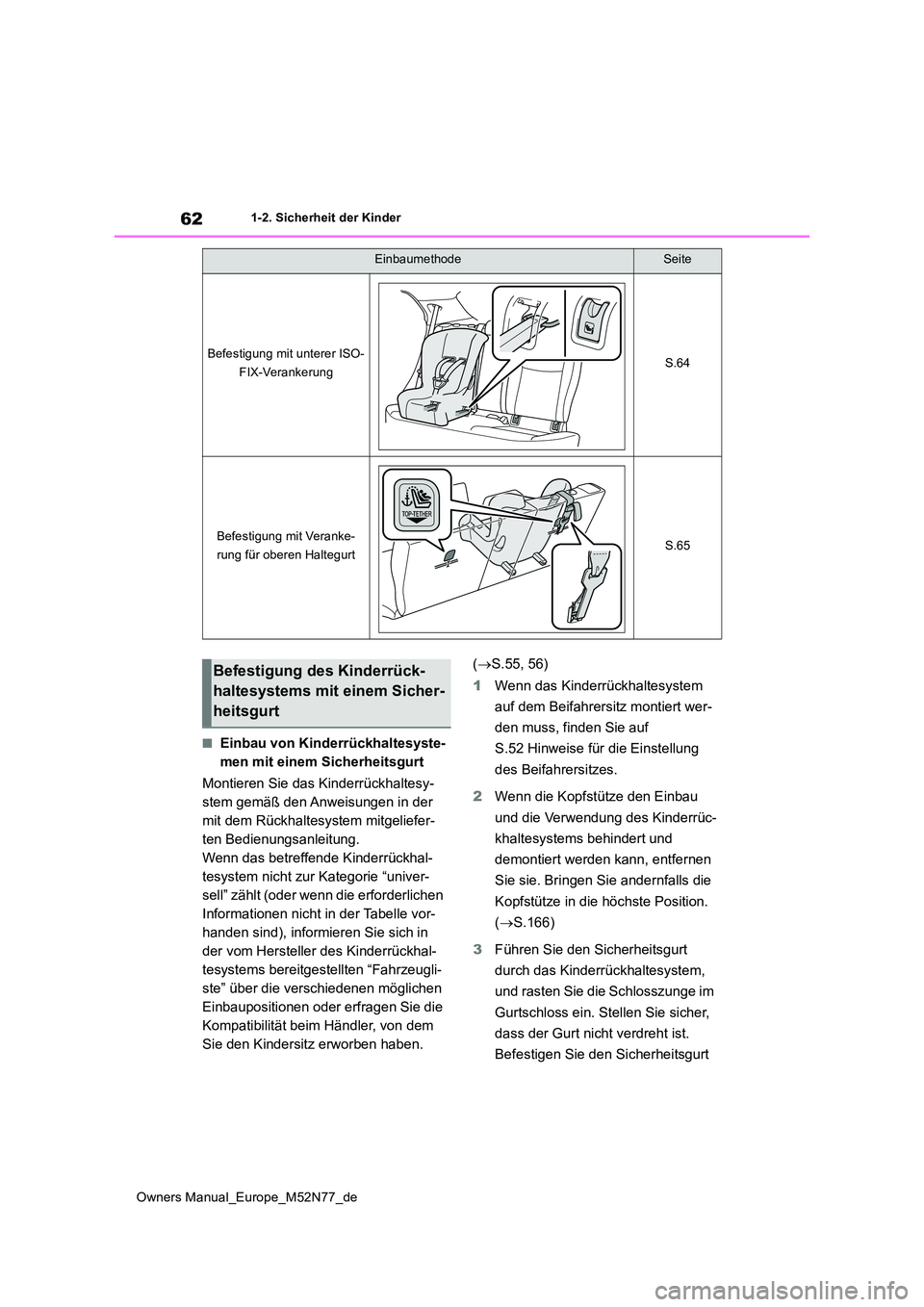

62
Owners Manual_Europe_M52N77_de
1-2. Sicherheit der Kinder
■Einbau von Kinderrückhaltesyste-
men mit einem Sicherheitsgurt
Montieren Sie das Kinderrückhaltesy-
stem gemäß den Anweisungen in der
mit dem Rückhaltesystem mitgeliefer-
ten Bedienungsanleitung.
Wenn das betreffende Kinderrückhal-
tesystem nicht zur Kategorie “univer-
sell” zählt (oder wenn die erforderlichen
Informationen nicht in der Tabelle vor-
handen sind), informieren Sie sich in
der vom Hersteller des Kinderrückhal-
tesystems bereitgestellten “Fahrzeugli-
ste” über die verschiedenen möglichen
Einbaupositionen oder erfragen Sie die
Kompatibilität beim Händler, von dem
Sie den Kindersitz erworben haben.
( S.55, 56)
1 Wenn das Kinderrückhaltesystem
auf dem Beifahrersitz montiert wer-
den muss, finden Sie auf
S.52 Hinweise für die Einstellung
des Beifahrersitzes.
2 Wenn die Kopfstütze den Einbau
und die Verwendung des Kinderrüc-
khaltesystems behindert und
demontiert werden kann, entfernen
Sie sie. Bringen Sie andernfalls die
Kopfstütze in die höchste Position.
( S.166)
3 Führen Sie den Sicherheitsgurt
durch das Kinderrückhaltesystem,
und rasten Sie die Schlosszunge im
Gurtschloss ein. Stellen Sie sicher,
dass der Gurt nicht verdreht ist.
Befestigen Sie den Sicherheitsgurt
Befestigung mit unterer ISO-
FIX-VerankerungS.64
Befestigung mit Veranke-
rung für oberen HaltegurtS.65
EinbaumethodeSeite
Befestigung des Kinderrück-
haltesystems mit einem Sicher-
heitsgurt

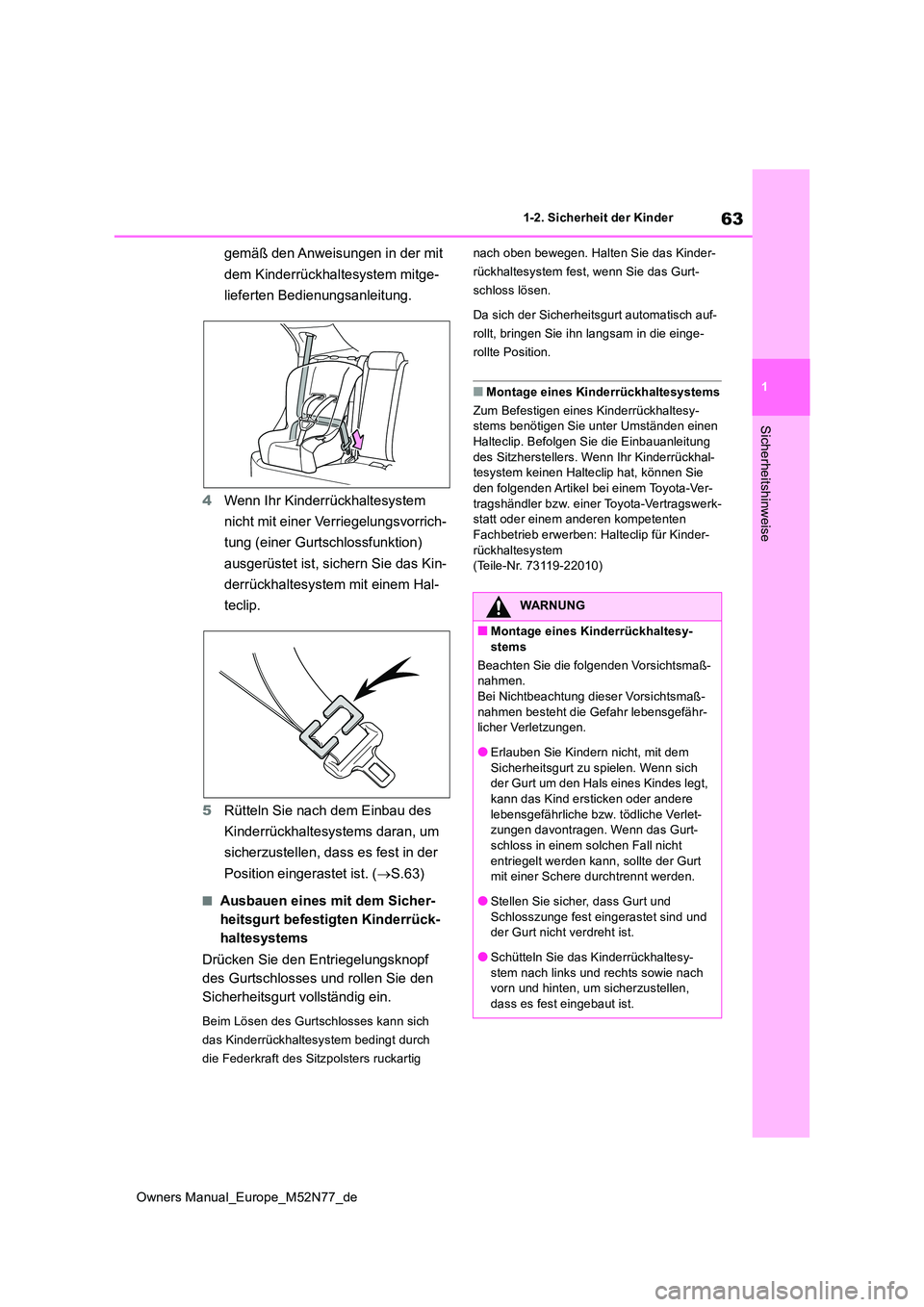

63
1
Owners Manual_Europe_M52N77_de
1-2. Sicherheit der Kinder
Sicherheitshinweise
gemäß den Anweisungen in der mit
dem Kinderrückhaltesystem mitge-
lieferten Bedienungsanleitung.
4 Wenn Ihr Kinderrückhaltesystem
nicht mit einer Verriegelungsvorrich-
tung (einer Gurtschlossfunktion)
ausgerüstet ist, sichern Sie das Kin-
derrückhaltesystem mit einem Hal-
teclip.
5 Rütteln Sie nach dem Einbau des
Kinderrückhaltesystems daran, um
sicherzustellen, dass es fest in der
Position eingerastet ist. ( S.63)
■Ausbauen eines mit dem Sicher-
heitsgurt befestigten Kinderrück-
haltesystems
Drücken Sie den Entriegelungsknopf
des Gurtschlosses und rollen Sie den
Sicherheitsgurt vollständig ein.
Beim Lösen des Gurtschlosses kann sich
das Kinderrückhaltesystem bedingt durch
die Federkraft des Sitzpolsters ruckartig
nach oben bewegen. Halten Sie das Kinder-
rückhaltesystem fest, wenn Sie das Gurt-
schloss lösen.
Da sich der Sicherheitsgurt automatisch auf-
rollt, bringen Sie ihn langsam in die einge-
rollte Position.
■Montage eines Kinderrückhaltesystems
Zum Befestigen eines Kinderrückhaltesy- stems benötigen Sie unter Umständen einen Halteclip. Befolgen Sie die Einbauanleitung
des Sitzherstellers. Wenn Ihr Kinderrückhal- tesystem keinen Halteclip hat, können Sie den folgenden Artikel bei einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerk- statt oder einem anderen kompetenten Fachbetrieb erwerben: Halteclip für Kinder-
rückhaltesystem (Teile-Nr. 73119-22010)
WARNUNG
■Montage eines Kinderrückhaltesy-
stems
Beachten Sie die folgenden Vorsichtsmaß- nahmen.Bei Nichtbeachtung dieser Vorsichtsmaß-
nahmen besteht die Gefahr lebensgefähr- licher Verletzungen.
●Erlauben Sie Kindern nicht, mit dem
Sicherheitsgurt zu spielen. Wenn sich der Gurt um den Hals eines Kindes legt, kann das Kind ersticken oder andere
lebensgefährliche bzw. tödliche Verlet- zungen davontragen. Wenn das Gurt-schloss in einem solchen Fall nicht
entriegelt werden kann, sollte der Gurt mit einer Schere durchtrennt werden.
●Stellen Sie sicher, dass Gurt und
Schlosszunge fest eingerastet sind und der Gurt nicht verdreht ist.
●Schütteln Sie das Kinderrückhaltesy-
stem nach links und rechts sowie nach vorn und hinten, um sicherzustellen, dass es fest eingebaut ist.

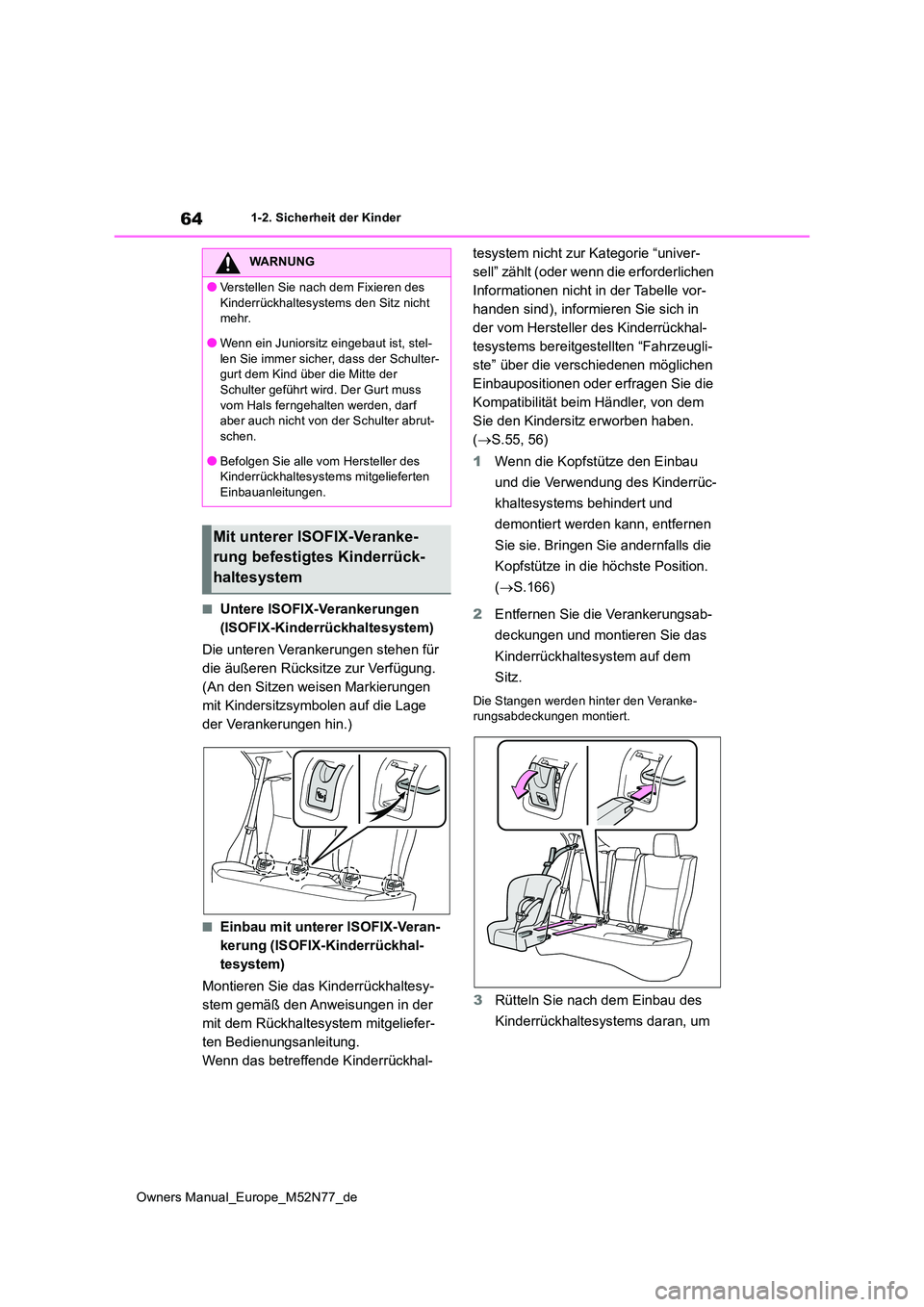

64
Owners Manual_Europe_M52N77_de
1-2. Sicherheit der Kinder
■Untere ISOFIX-Verankerungen
(ISOFIX-Kinderrückhaltesystem)
Die unteren Verankerungen stehen für
die äußeren Rücksitze zur Verfügung.
(An den Sitzen weisen Markierungen
mit Kindersitzsymbolen auf die Lage
der Verankerungen hin.)
■Einbau mit unterer ISOFIX-Veran-
kerung (ISOFIX-Kinderrückhal-
tesystem)
Montieren Sie das Kinderrückhaltesy-
stem gemäß den Anweisungen in der
mit dem Rückhaltesystem mitgeliefer-
ten Bedienungsanleitung.
Wenn das betreffende Kinderrückhal-
tesystem nicht zur Kategorie “univer-
sell” zählt (oder wenn die erforderlichen
Informationen nicht in der Tabelle vor-
handen sind), informieren Sie sich in
der vom Hersteller des Kinderrückhal-
tesystems bereitgestellten “Fahrzeugli-
ste” über die verschiedenen möglichen
Einbaupositionen oder erfragen Sie die
Kompatibilität beim Händler, von dem
Sie den Kindersitz erworben haben.
( S.55, 56)
1 Wenn die Kopfstütze den Einbau
und die Verwendung des Kinderrüc-
khaltesystems behindert und
demontiert werden kann, entfernen
Sie sie. Bringen Sie andernfalls die
Kopfstütze in die höchste Position.
( S.166)
2 Entfernen Sie die Verankerungsab-
deckungen und montieren Sie das
Kinderrückhaltesystem auf dem
Sitz.
Die Stangen werden hinter den Veranke- rungsabdeckungen montiert.
3 Rütteln Sie nach dem Einbau des
Kinderrückhaltesystems daran, um
WARNUNG
●Verstellen Sie nach dem Fixieren des
Kinderrückhaltesystems den Sitz nicht mehr.
●Wenn ein Juniorsitz eingebaut ist, stel-
len Sie immer sicher, dass der Schulter- gurt dem Kind über die Mitte der Schulter geführt wird. Der Gurt muss
vom Hals ferngehalten werden, darf aber auch nicht von der Schulter abrut-schen.
●Befolgen Sie alle vom Hersteller des Kinderrückhaltesystems mitgelieferten Einbauanleitungen.
Mit unterer ISOFIX-Veranke-
rung befestigtes Kinderrück-
haltesystem

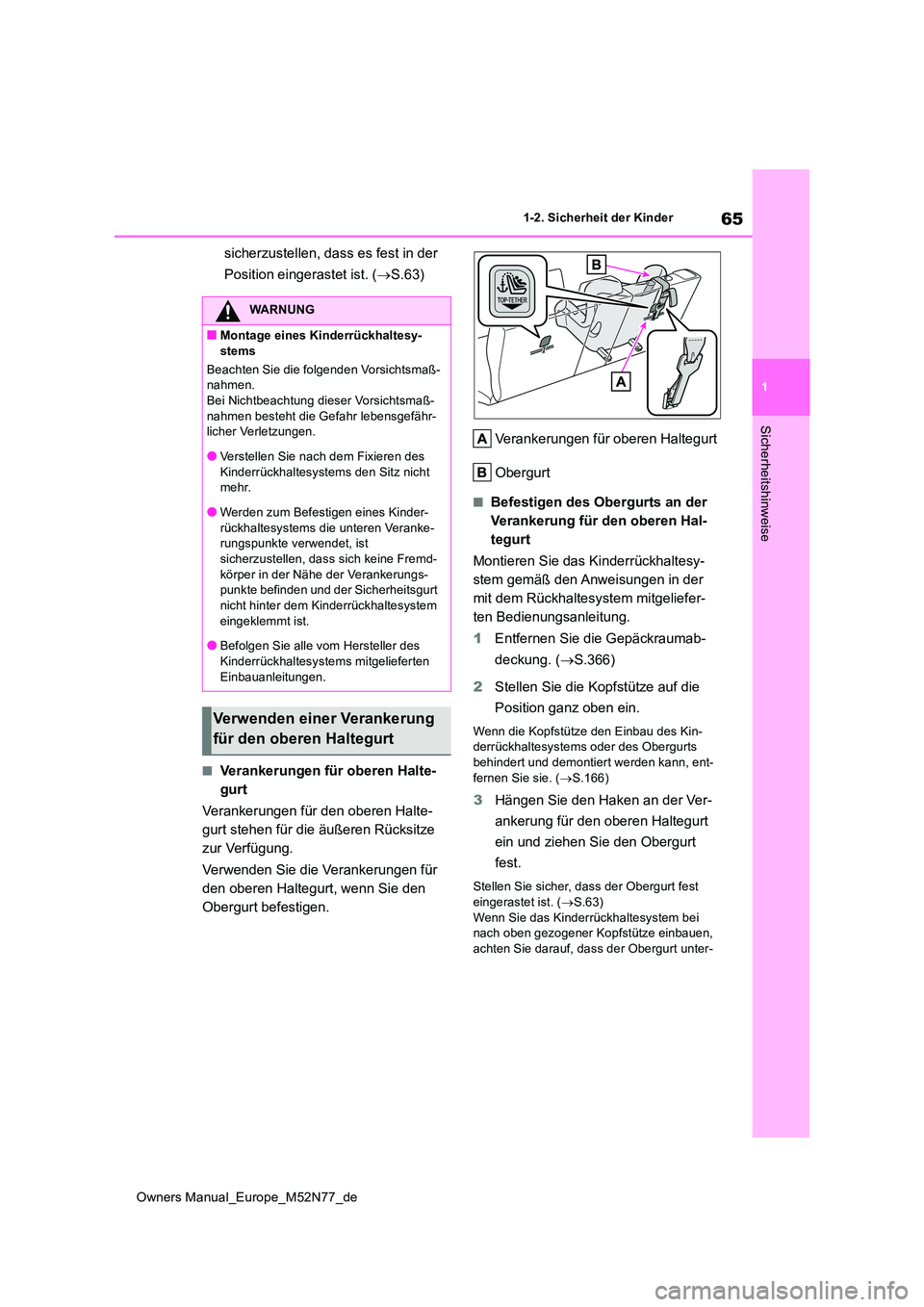

65
1
Owners Manual_Europe_M52N77_de
1-2. Sicherheit der Kinder
Sicherheitshinweise
sicherzustellen, dass es fest in der
Position eingerastet ist. ( S.63)
■Verankerungen für oberen Halte-
gurt
Verankerungen für den oberen Halte-
gurt stehen für die äußeren Rücksitze
zur Verfügung.
Verwenden Sie die Verankerungen für
den oberen Haltegurt, wenn Sie den
Obergurt befestigen.
Verankerungen für oberen Haltegurt
Obergurt
■Befestigen des Obergurts an der
Verankerung für den oberen Hal-
tegurt
Montieren Sie das Kinderrückhaltesy-
stem gemäß den Anweisungen in der
mit dem Rückhaltesystem mitgeliefer-
ten Bedienungsanleitung.
1 Entfernen Sie die Gepäckraumab-
deckung. ( S.366)
2 Stellen Sie die Kopfstütze auf die
Position ganz oben ein.
Wenn die Kopfstütze den Einbau des Kin- derrückhaltesystems oder des Obergurts behindert und demontiert werden kann, ent-
fernen Sie sie. ( S.166)
3Hängen Sie den Haken an der Ver-
ankerung für den oberen Haltegurt
ein und ziehen Sie den Obergurt
fest.
Stellen Sie sicher, dass der Obergurt fest eingerastet ist. ( S.63)
Wenn Sie das Kinderrückhaltesystem bei nach oben gezogener Kopfstütze einbauen, achten Sie darauf, dass der Obergurt unter-
WARNUNG
■Montage eines Kinderrückhaltesy-stems
Beachten Sie die folgenden Vorsichtsmaß- nahmen.
Bei Nichtbeachtung dieser Vorsichtsmaß- nahmen besteht die Gefahr lebensgefähr-licher Verletzungen.
●Verstellen Sie nach dem Fixieren des Kinderrückhaltesystems den Sitz nicht mehr.
●Werden zum Befestigen eines Kinder-rückhaltesystems die unteren Veranke-rungspunkte verwendet, ist
sicherzustellen, dass sich keine Fremd- körper in der Nähe der Verankerungs-punkte befinden und der Sicherheitsgurt
nicht hinter dem Kinderrückhaltesystem eingeklemmt ist.
●Befolgen Sie alle vom Hersteller des
Kinderrückhaltesystems mitgelieferten Einbauanleitungen.
Verwenden einer Verankerung
für den oberen Haltegurt

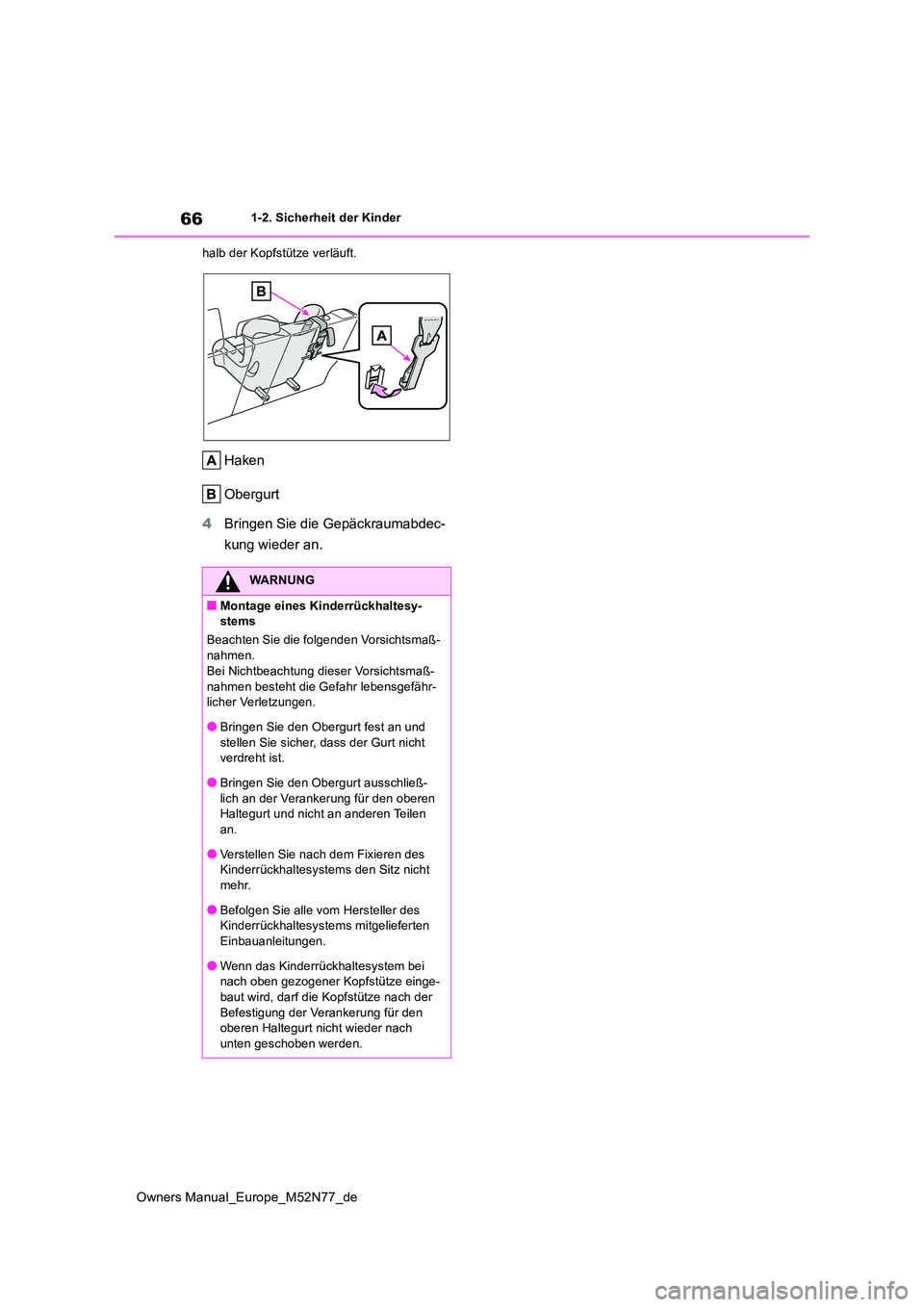

66
Owners Manual_Europe_M52N77_de
1-2. Sicherheit der Kinder
halb der Kopfstütze verläuft.
Haken
Obergurt
4 Bringen Sie die Gepäckraumabdec-
kung wieder an.
WARNUNG
■Montage eines Kinderrückhaltesy- stems
Beachten Sie die folgenden Vorsichtsmaß-
nahmen. Bei Nichtbeachtung dieser Vorsichtsmaß-
nahmen besteht die Gefahr lebensgefähr- licher Verletzungen.
●Bringen Sie den Obergurt fest an und
stellen Sie sicher, dass der Gurt nicht verdreht ist.
●Bringen Sie den Obergurt ausschließ-
lich an der Verankerung für den oberen Haltegurt und nicht an anderen Teilen an.
●Verstellen Sie nach dem Fixieren des Kinderrückhaltesystems den Sitz nicht mehr.
●Befolgen Sie alle vom Hersteller des Kinderrückhaltesystems mitgelieferten Einbauanleitungen.
●Wenn das Kinderrückhaltesystem bei nach oben gezogener Kopfstütze einge-baut wird, darf die Kopfstütze nach der
Befestigung der Verankerung für den oberen Haltegurt nicht wieder nach unten geschoben werden.

67
1
Owners Manual_Europe_M52N77_de

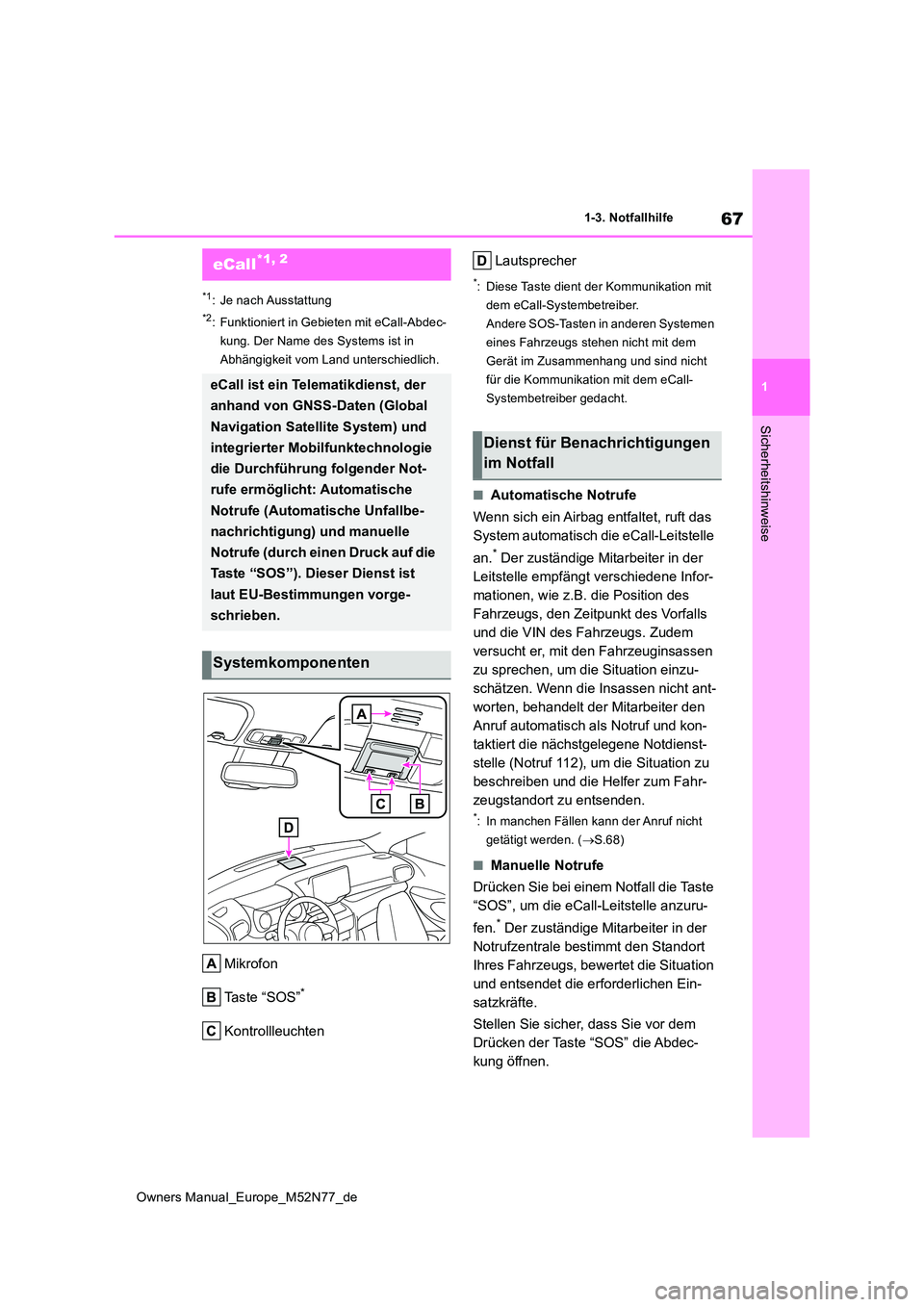

1-3. Notfallhilfe
Sicherheitshinweise
1-3.Notfallhilfe
*1: Je nach Ausstattung
*2: Funktioniert in Gebieten mit eCall-Abdec-
kung. Der Name des Systems ist in
Abhängigkeit vom Land unterschiedlich.
Mikrofon
Ta s t e “ S O S ”*
Kontrollleuchten
Lautsprecher
*: Diese Taste dient der Kommunikation mit
dem eCall-Systembetreiber.
Andere SOS-Tasten in anderen Systemen
eines Fahrzeugs stehen nicht mit dem
Gerät im Zusammenhang und sind nicht
für die Kommunikation mit dem eCall-
Systembetreiber gedacht.
■Automatische Notrufe
Wenn sich ein Airbag entfaltet, ruft das
System automatisch die eCall-Leitstelle
an.* Der zuständige Mitarbeiter in der
Leitstelle empfängt verschiedene Infor-
mationen, wie z.B. die Position des
Fahrzeugs, den Zeitpunkt des Vorfalls
und die VIN des Fahrzeugs. Zudem
versucht er, mit den Fahrzeuginsassen
zu sprechen, um die Situation einzu-
schätzen. Wenn die Insassen nicht ant-
worten, behandelt der Mitarbeiter den
Anruf automatisch als Notruf und kon-
taktiert die nächstgelegene Notdienst-
stelle (Notruf 112), um die Situation zu
beschreiben und die Helfer zum Fahr-
zeugstandort zu entsenden.
*: In manchen Fällen kann der Anruf nicht
getätigt werden. ( S.68)
■Manuelle Notrufe
Drücken Sie bei einem Notfall die Taste
“SOS”, um die eCall-Leitstelle anzuru-
fen.* Der zuständige Mitarbeiter in der
Notrufzentrale bestimmt den Standort
Ihres Fahrzeugs, bewertet die Situation
und entsendet die erforderlichen Ein-
satzkräfte.
Stellen Sie sicher, dass Sie vor dem
Drücken der Taste “SOS” die Abdec-
kung öffnen.
eCall*1, 2
eCall ist ein Telematikdienst, der
anhand von GNSS-Daten (Global
Navigation Satellite System) und
integrierter Mobilfunktechnologie
die Durchführung folgender Not-
rufe ermöglicht: Automatische
Notrufe (Automatische Unfallbe-
nachrichtigung) und manuelle
Notrufe (durch einen Druck auf die
Taste “SOS”). Dieser Dienst ist
laut EU-Bestimmungen vorge-
schrieben.
Systemkomponenten
Dienst für Benachrichtigungen
im Notfall

68
Owners Manual_Europe_M52N77_de

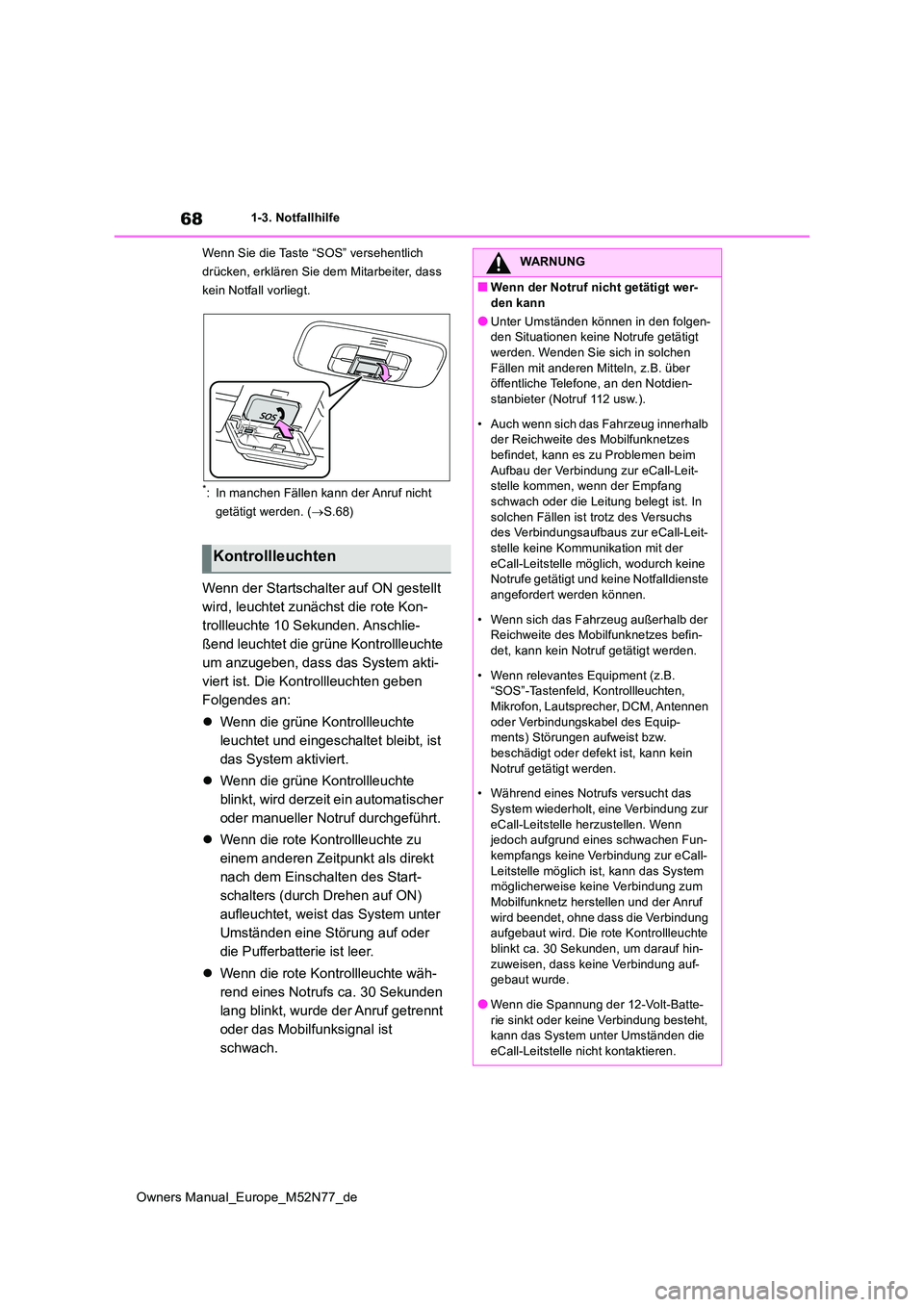

1-3. Notfallhilfe
Wenn Sie die Taste “SOS” versehentlich
drücken, erklären Sie dem Mitarbeiter, dass
kein Notfall vorliegt.
*: In manchen Fällen kann der Anruf nicht
getätigt werden. ( S.68)
Wenn der Startschalter auf ON gestellt
wird, leuchtet zunächst die rote Kon-
trollleuchte 10 Sekunden. Anschlie-
ßend leuchtet die grüne Kontrollleuchte
um anzugeben, dass das System akti-
viert ist. Die Kontrollleuchten geben
Folgendes an:
 Wenn die grüne Kontrollleuchte
leuchtet und eingeschaltet bleibt, ist
das System aktiviert.
 Wenn die grüne Kontrollleuchte
blinkt, wird derzeit ein automatischer
oder manueller Notruf durchgeführt.
 Wenn die rote Kontrollleuchte zu
einem anderen Zeitpunkt als direkt
nach dem Einschalten des Start-
schalters (durch Drehen auf ON)
aufleuchtet, weist das System unter
Umständen eine Störung auf oder
die Pufferbatterie ist leer.
 Wenn die rote Kontrollleuchte wäh-
rend eines Notrufs ca. 30 Sekunden
lang blinkt, wurde der Anruf getrennt
oder das Mobilfunksignal ist
schwach.
Kontrollleuchten
WARNUNG
■Wenn der Notruf nicht getätigt wer-
den kann
●Unter Umständen können in den folgen- den Situationen keine Notrufe getätigt werden. Wenden Sie sich in solchen
Fällen mit anderen Mitteln, z.B. über öffentliche Telefone, an den Notdien-stanbieter (Notruf 112 usw.).
• Auch wenn sich das Fahrzeug innerhalb der Reichweite des Mobilfunknetzes befindet, kann es zu Problemen beim
Aufbau der Verbindung zur eCall-Leit- stelle kommen, wenn der Empfang schwach oder die Leitung belegt ist. In
solchen Fällen ist trotz des Versuchs des Verbindungsaufbaus zur eCall-Leit-stelle keine Kommunikation mit der
eCall-Leitstelle möglich, wodurch keine Notrufe getätigt und keine Notfalldienste angefordert werden können.
• Wenn sich das Fahrzeug außerhalb der Reichweite des Mobilfunknetzes befin-det, kann kein Notruf getätigt werden.
• Wenn relevantes Equipment (z.B. “SOS”-Tastenfeld, Kontrollleuchten, Mikrofon, Lautsprecher, DCM, Antennen
oder Verbindungskabel des Equip- ments) Störungen aufweist bzw.
beschädigt oder defekt ist, kann kein Notruf getätigt werden.
• Während eines Notrufs versucht das
System wiederholt, eine Verbindung zur eCall-Leitstelle herzustellen. Wenn jedoch aufgrund eines schwachen Fun-
kempfangs keine Verbindung zur eCall- Leitstelle möglich ist, kann das System möglicherweise keine Verbindung zum
Mobilfunknetz herstellen und der Anruf wird beendet, ohne dass die Verbindung aufgebaut wird. Die rote Kontrollleuchte
blinkt ca. 30 Sekunden, um darauf hin- zuweisen, dass keine Verbindung auf-gebaut wurde.
●Wenn die Spannung der 12-Volt-Batte-rie sinkt oder keine Verbindung besteht, kann das System unter Umständen die
eCall-Leitstelle nicht kontaktieren.
