6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados

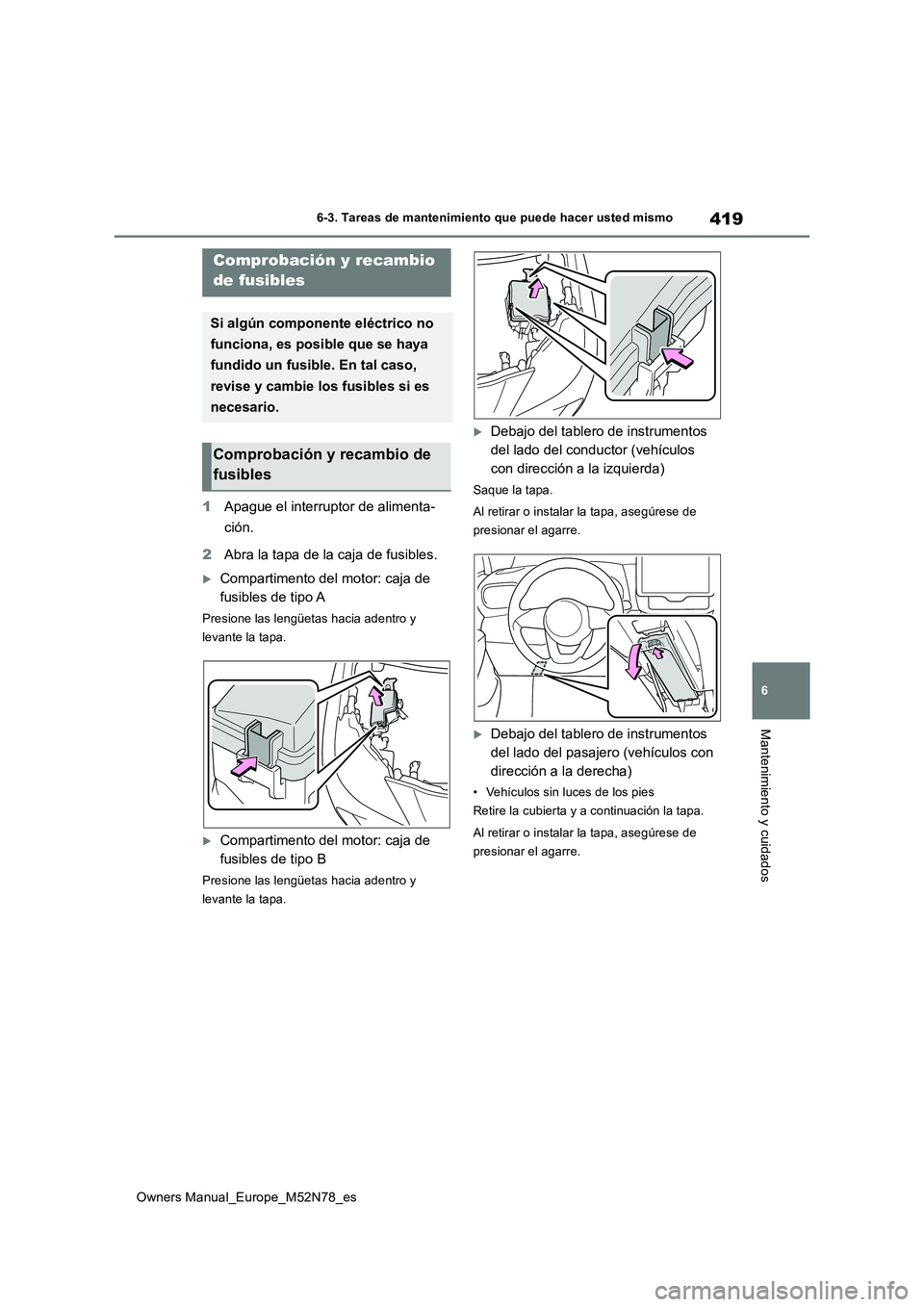

1Apague el interruptor de alimenta-
ción.
2 Abra la tapa de la caja de fusibles.
Compartimento del motor: caja de
fusibles de tipo A
Presione las lengüetas hacia adentro y
levante la tapa.
Compartimento del motor: caja de
fusibles de tipo B
Presione las lengüetas hacia adentro y
levante la tapa.
Debajo del tablero de instrumentos
del lado del conductor (vehículos
con dirección a la izquierda)
Saque la tapa.
Al retirar o instalar la tapa, asegúrese de
presionar el agarre.
Debajo del tablero de instrumentos
del lado del pasajero (vehículos con
dirección a la derecha)
• Vehículos sin luces de los pies
Retire la cubierta y a continuación la tapa.
Al retirar o instalar la tapa, asegúrese de
presionar el agarre.
Comprobación y recambio
de fusibles
Si algún componente eléctrico no
funciona, es posible que se haya
fundido un fusible. En tal caso,
revise y cambie los fusibles si es
necesario.
Comprobación y recambio de
fusibles

420
Owners Manual_Europe_M52N78_es
6-3. Tareas de mantenimiento que puede hacer usted mismo

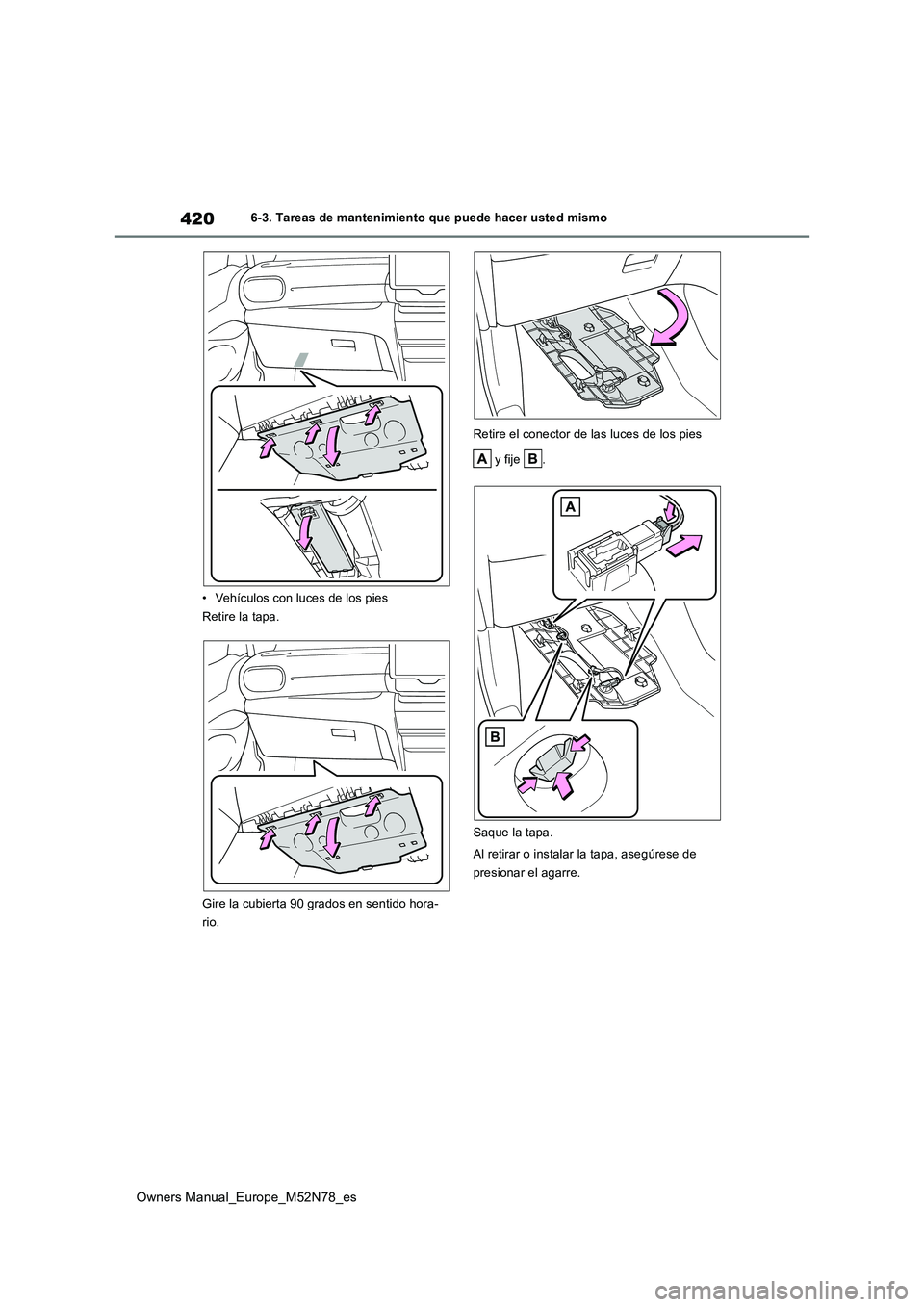

• Vehículos con luces de los pies
Retire la tapa.
Gire la cubierta 90 grados en sentido hora-
rio.
Retire el conector de las luces de los pies
y fije .
Saque la tapa.
Al retirar o instalar la tapa, asegúrese de
presionar el agarre.

421
6
Owners Manual_Europe_M52N78_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados

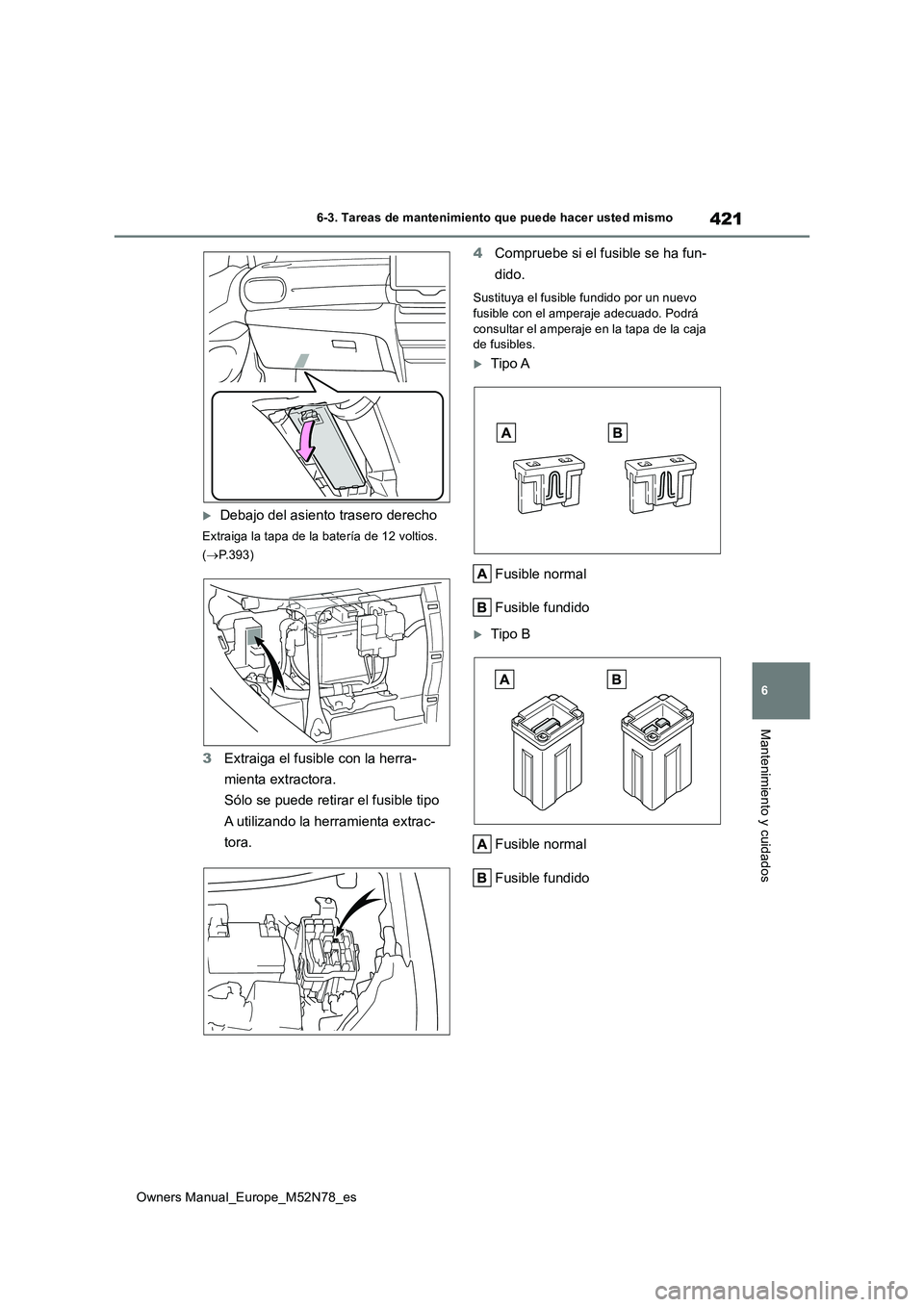

Debajo del asiento trasero derecho
Extraiga la tapa de la batería de 12 voltios.
( P.393)
3Extraiga el fusible con la herra-
mienta extractora.
Sólo se puede retirar el fusible tipo
A utilizando la herramienta extrac-
tora.
4 Compruebe si el fusible se ha fun-
dido.
Sustituya el fusible fundido por un nuevo
fusible con el amperaje adecuado. Podrá consultar el amperaje en la tapa de la caja de fusibles.
Tipo A
Fusible normal
Fusible fundido
Tipo B
Fusible normal
Fusible fundido

422
Owners Manual_Europe_M52N78_es
6-3. Tareas de mantenimiento que puede hacer usted mismo

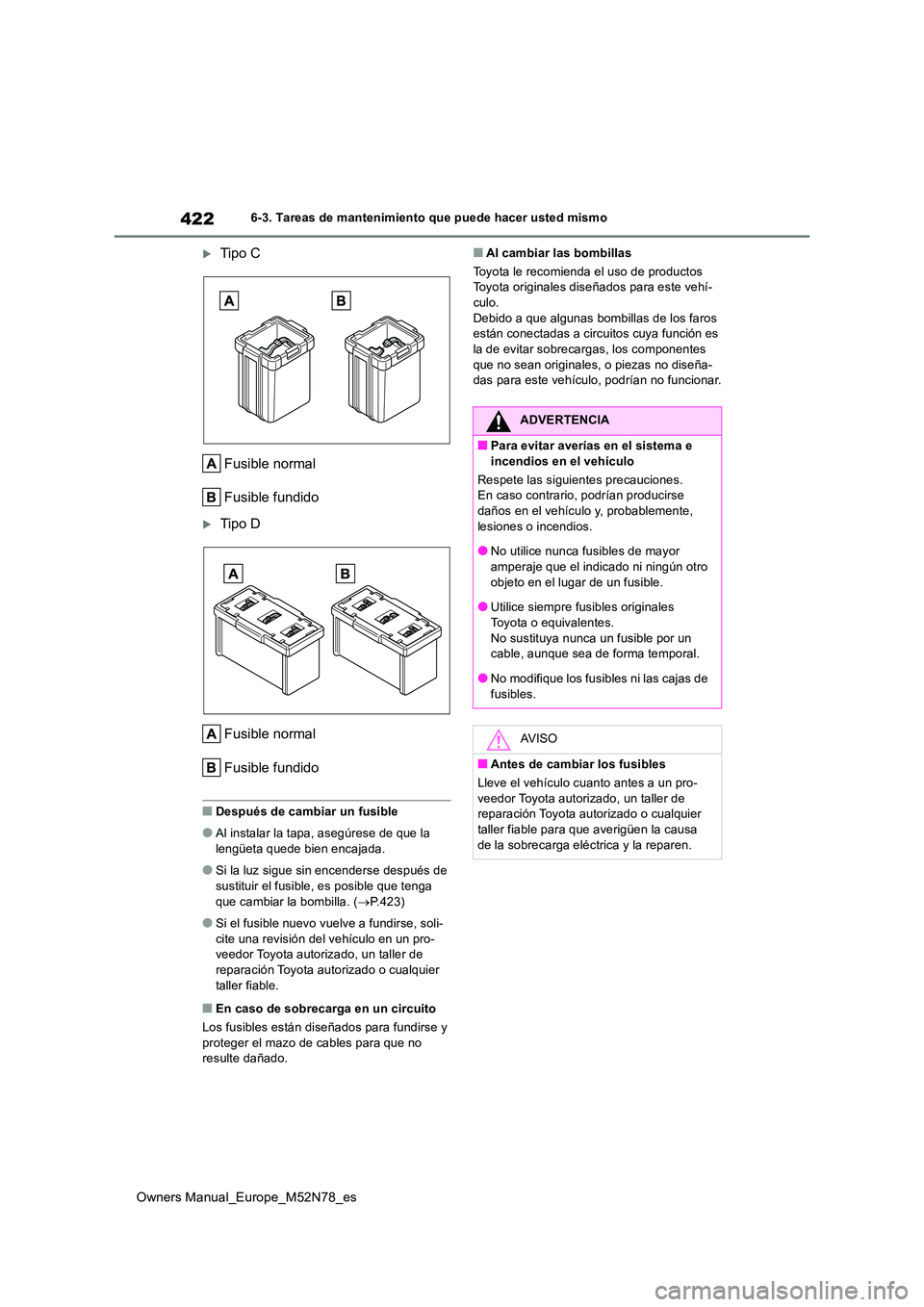

Tipo C
Fusible normal
Fusible fundido
Tipo D
Fusible normal
Fusible fundido
■Después de cambiar un fusible
●Al instalar la tapa, asegúrese de que la lengüeta quede bien encajada.
●Si la luz sigue sin encenderse después de sustituir el fusible, es posible que tenga
que cambiar la bombilla. ( P.423)
●Si el fusible nuevo vuelve a fundirse, soli-
cite una revisión del vehículo en un pro- veedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier
taller fiable.
■En caso de sobrecarga en un circuito
Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no resulte dañado.
■Al cambiar las bombillas
Toyota le recomienda el uso de productos Toyota originales diseñados para este vehí-culo.
Debido a que algunas bombillas de los faros están conectadas a circu itos cuya función es la de evitar sobrecargas, los componentes
que no sean originales, o piezas no diseña- das para este vehículo, podrían no funcionar.
ADVERTENCIA
■Para evitar averías en el sistema e
incendios en el vehículo
Respete las siguientes precauciones. En caso contrario, podrían producirse daños en el vehículo y, probablemente,
lesiones o incendios.
●No utilice nunca fusibles de mayor amperaje que el indicado ni ningún otro
objeto en el lugar de un fusible.
●Utilice siempre fusibles originales Toyota o equivalentes.
No sustituya nunca un fusible por un cable, aunque sea de forma temporal.
●No modifique los fusibles ni las cajas de
fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve el vehículo cuanto antes a un pro-
veedor Toyota autorizado, un taller de reparación Toyota aut orizado o cualquier taller fiable para que averigüen la causa
de la sobrecarga eléctrica y la reparen.

423
6
Owners Manual_Europe_M52N78_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados

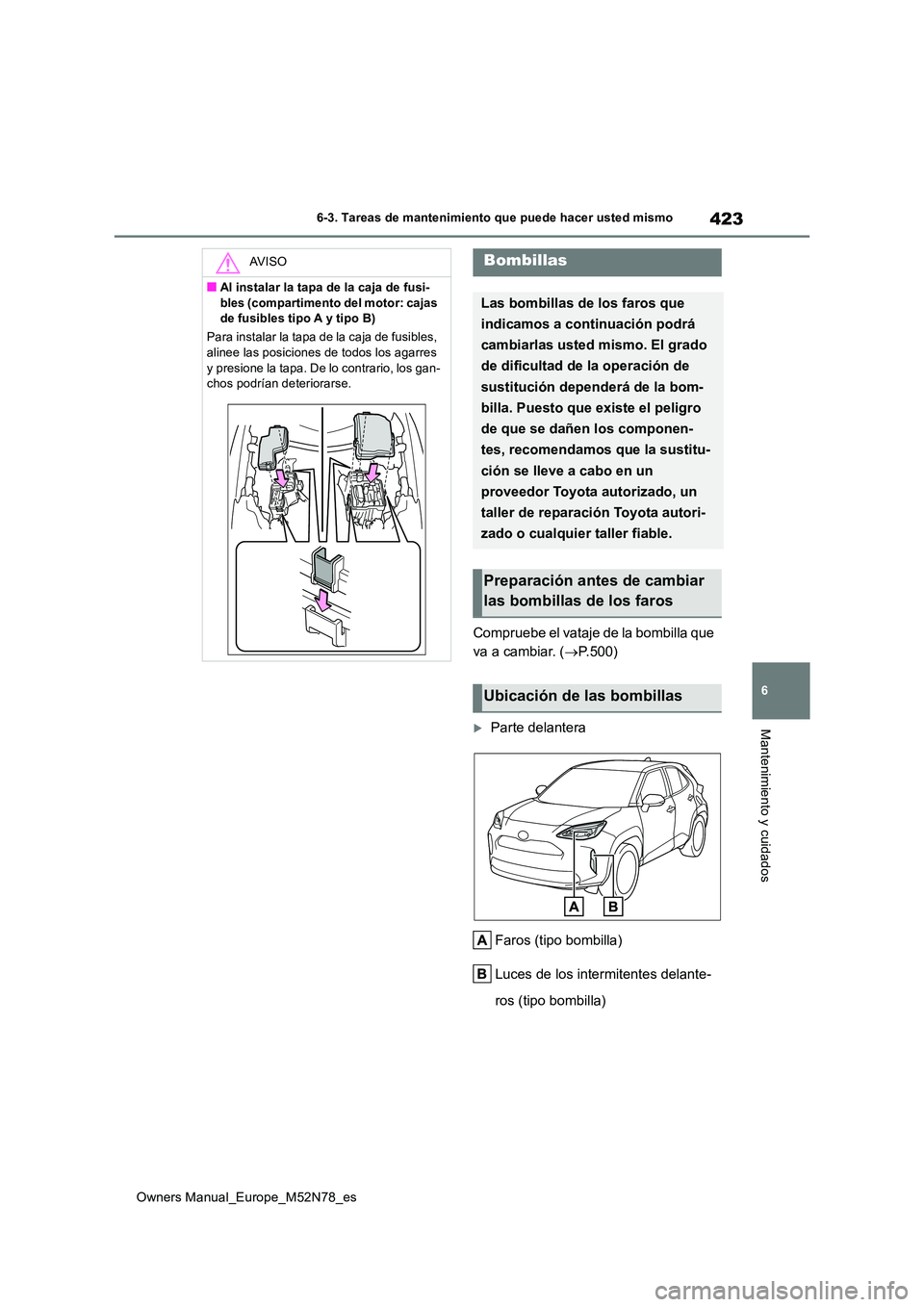

Compruebe el vataje de la bombilla que
va a cambiar. ( P.500)
Parte delantera
Faros (tipo bombilla)
Luces de los intermitentes delante-
ros (tipo bombilla)
AV I S O
■Al instalar la tapa de la caja de fusi-
bles (compartimento del motor: cajas de fusibles tipo A y tipo B)
Para instalar la tapa de la caja de fusibles, alinee las posiciones de todos los agarres
y presione la tapa. De lo contrario, los gan- chos podrían deteriorarse.
Bombillas
Las bombillas de los faros que
indicamos a continuación podrá
cambiarlas usted mismo. El grado
de dificultad de la operación de
sustitución dependerá de la bom-
billa. Puesto que existe el peligro
de que se dañen los componen-
tes, recomendamos que la sustitu-
ción se lleve a cabo en un
proveedor Toyota autorizado, un
taller de reparación Toyota autori-
zado o cualquier taller fiable.
Preparación antes de cambiar
las bombillas de los faros
Ubicación de las bombillas

424
Owners Manual_Europe_M52N78_es
6-3. Tareas de mantenimiento que puede hacer usted mismo

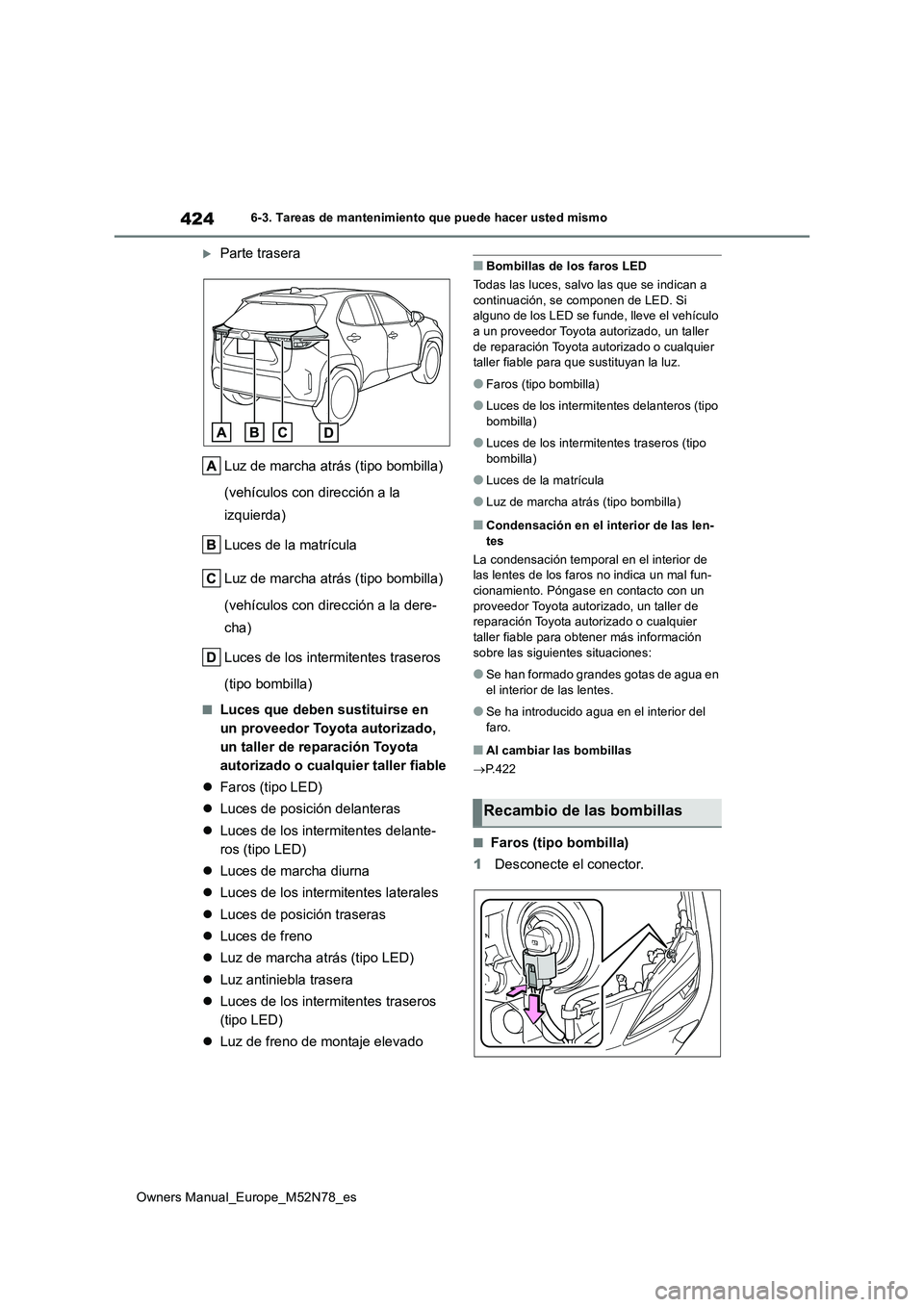

Parte trasera
Luz de marcha atrás (tipo bombilla)
(vehículos con dirección a la
izquierda)
Luces de la matrícula
Luz de marcha atrás (tipo bombilla)
(vehículos con dirección a la dere-
cha)
Luces de los intermitentes traseros
(tipo bombilla)
■Luces que deben sustituirse en
un proveedor Toyota autorizado,
un taller de reparación Toyota
autorizado o cualquier taller fiable
 Faros (tipo LED)
 Luces de posición delanteras
 Luces de los intermitentes delante-
ros (tipo LED)
 Luces de marcha diurna
 Luces de los intermitentes laterales
 Luces de posición traseras
 Luces de freno
 Luz de marcha atrás (tipo LED)
 Luz antiniebla trasera
 Luces de los intermitentes traseros
(tipo LED)
 Luz de freno de montaje elevado
■Bombillas de los faros LED
Todas las luces, salvo las que se indican a continuación, se componen de LED. Si alguno de los LED se funde, lleve el vehículo
a un proveedor Toyota autorizado, un taller de reparación Toyota aut orizado o cualquier taller fiable para que sustituyan la luz.
●Faros (tipo bombilla)
●Luces de los intermitentes delanteros (tipo bombilla)
●Luces de los intermitentes traseros (tipo bombilla)
●Luces de la matrícula
●Luz de marcha atrás (tipo bombilla)
■Condensación en el interior de las len-
tes
La condensación temporal en el interior de las lentes de los faros no indica un mal fun-cionamiento. Póngase en contacto con un
proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable para obtener más información
sobre las siguientes situaciones:
●Se han formado grandes gotas de agua en
el interior de las lentes.
●Se ha introducido agua en el interior del
faro.
■Al cambiar las bombillas
 P.422
■Faros (tipo bombilla)
1 Desconecte el conector.
Recambio de las bombillas

425
6
Owners Manual_Europe_M52N78_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados

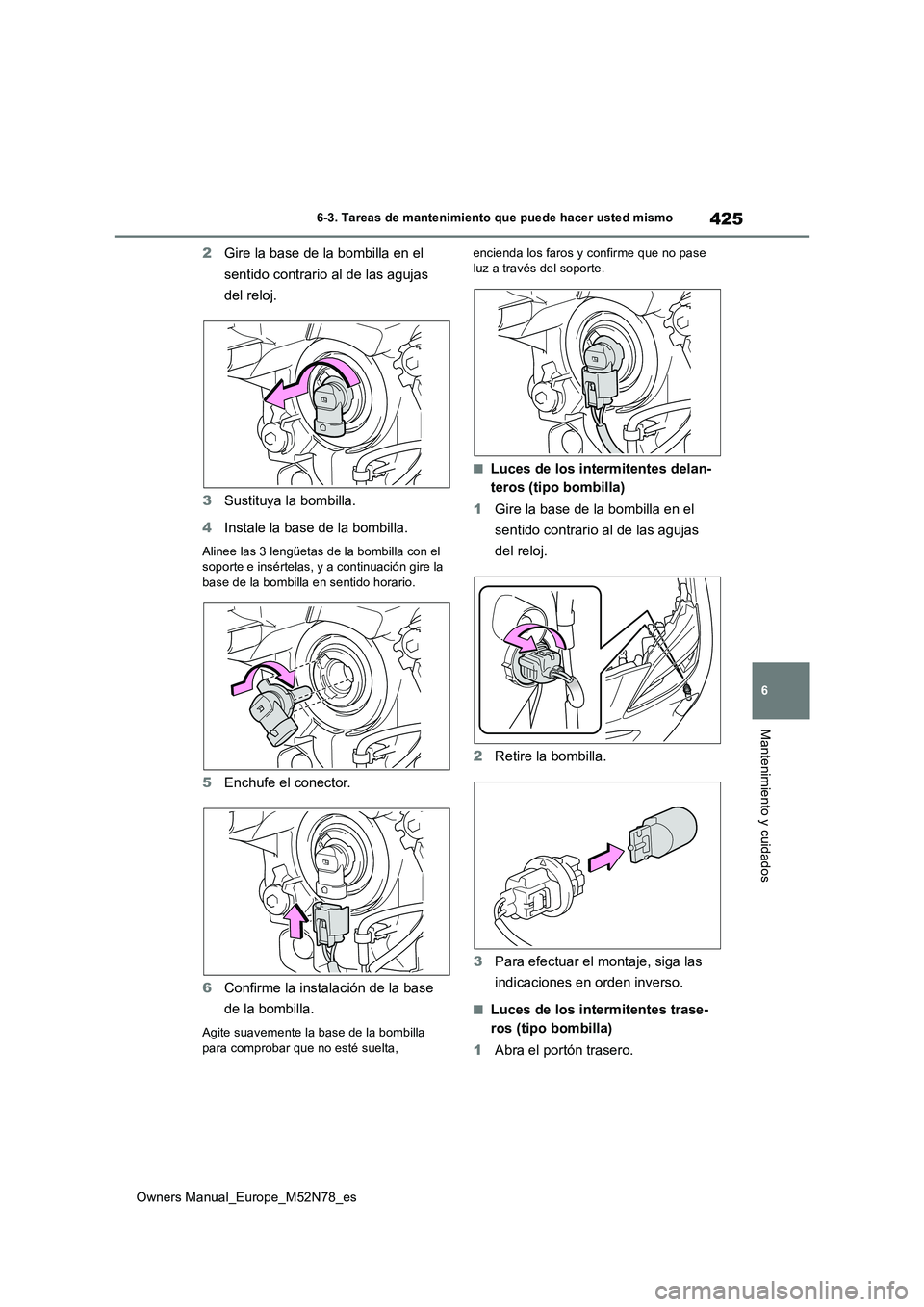

2Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
3 Sustituya la bombilla.
4 Instale la base de la bombilla.
Alinee las 3 lengüetas de la bombilla con el soporte e insértelas, y a continuación gire la base de la bombilla en sentido horario.
5 Enchufe el conector.
6 Confirme la instalación de la base
de la bombilla.
Agite suavemente la base de la bombilla
para comprobar que no esté suelta,
encienda los faros y confirme que no pase luz a través del soporte.
■Luces de los intermitentes delan-
teros (tipo bombilla)
1 Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
2 Retire la bombilla.
3 Para efectuar el montaje, siga las
indicaciones en orden inverso.
■Luces de los intermitentes trase-
ros (tipo bombilla)

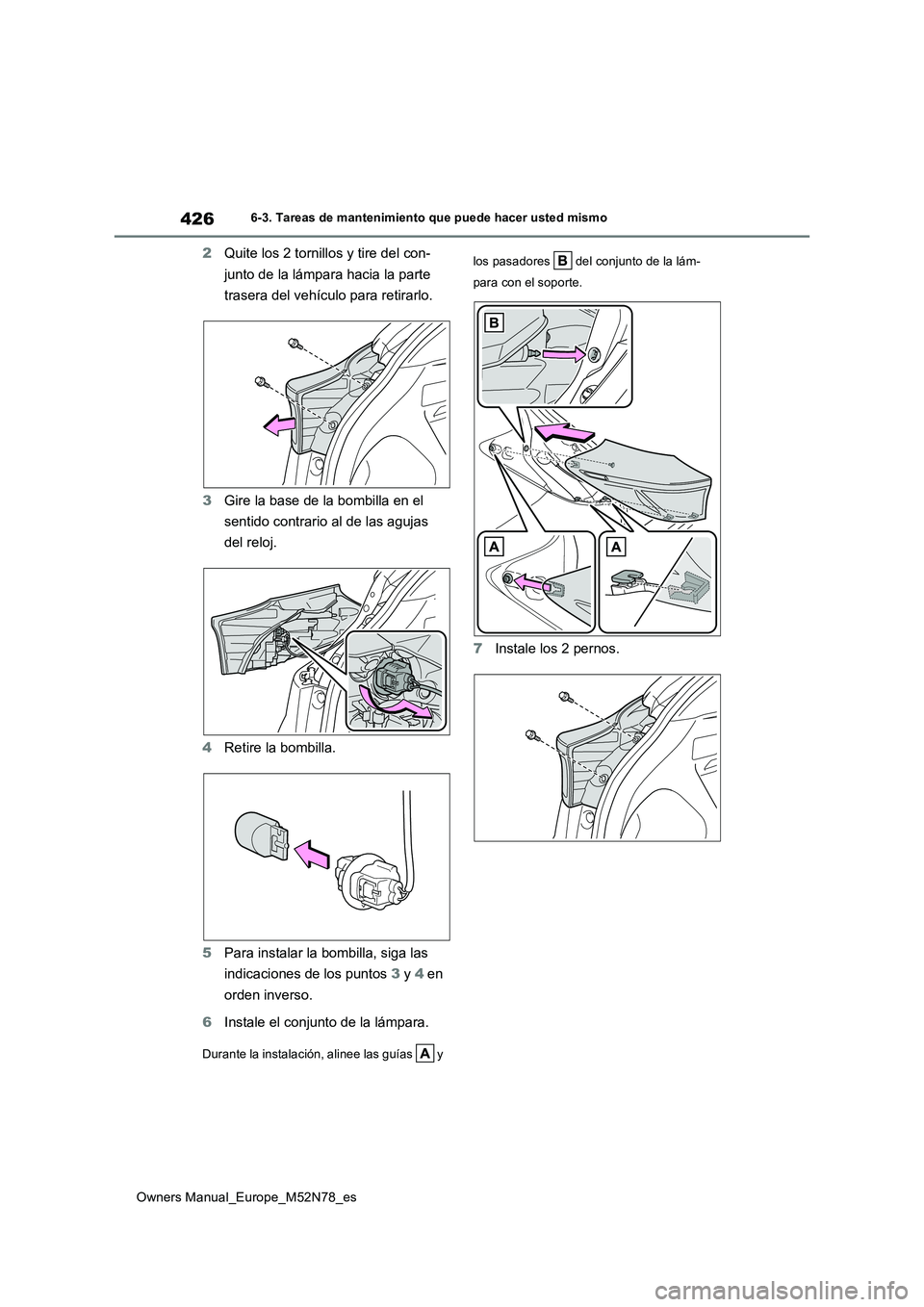

1 Abra el portón trasero.

426
Owners Manual_Europe_M52N78_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
2Quite los 2 tornillos y tire del con-
junto de la lámpara hacia la parte
trasera del vehículo para retirarlo.
3 Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
4 Retire la bombilla.
5 Para instalar la bombilla, siga las
indicaciones de los puntos 3 y 4 en
orden inverso.
6 Instale el conjunto de la lámpara.
Durante la instalación, alinee las guías y
los pasadores del conjunto de la lám-
para con el soporte.
7 Instale los 2 pernos.

427
6
Owners Manual_Europe_M52N78_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados

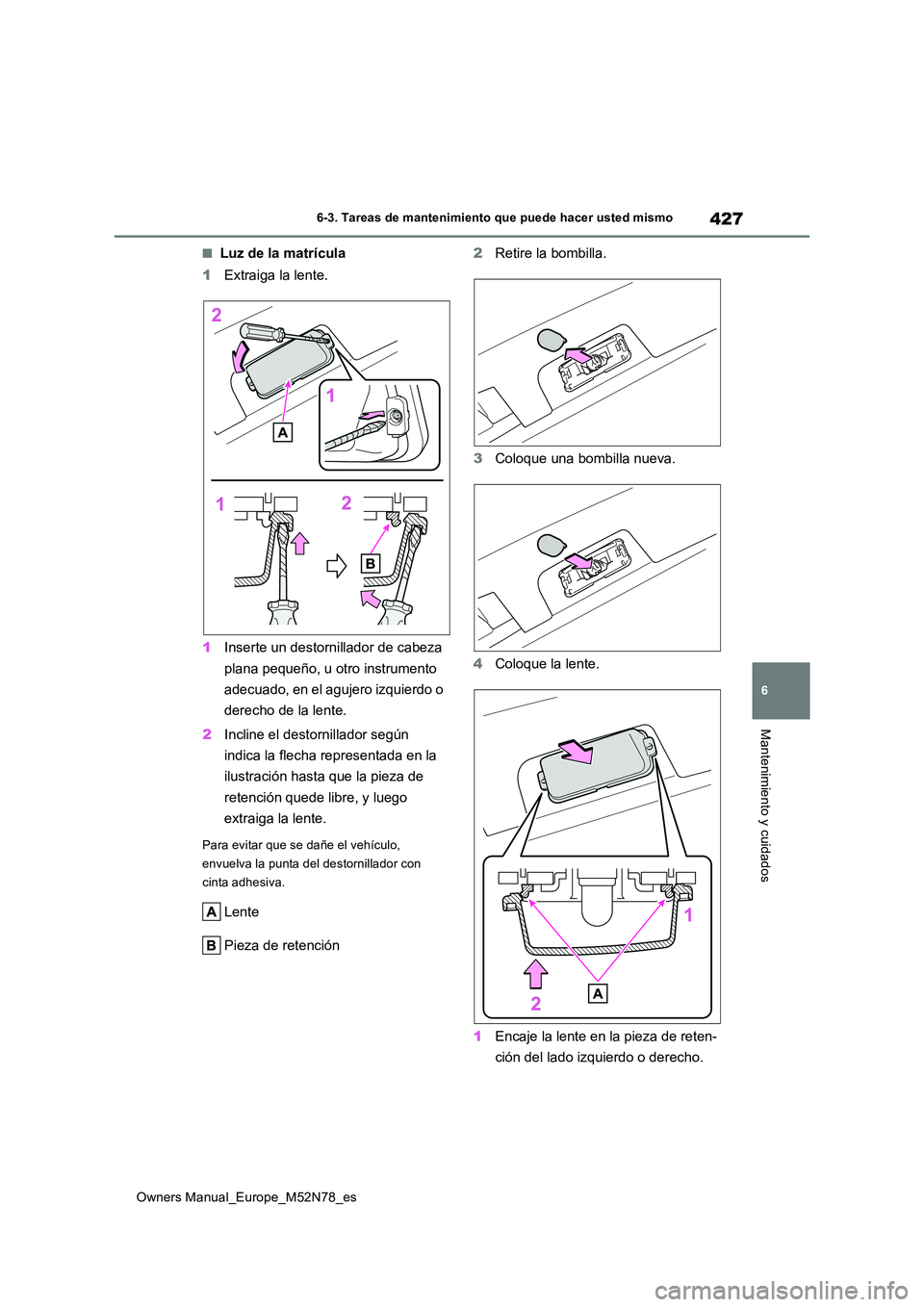

■Luz de la matrícula
1 Extraiga la lente.
1 Inserte un destornillador de cabeza
plana pequeño, u otro instrumento
adecuado, en el agujero izquierdo o
derecho de la lente.
2 Incline el destornillador según
indica la flecha representada en la
ilustración hasta que la pieza de
retención quede libre, y luego
extraiga la lente.
Para evitar que se dañe el vehículo,
envuelva la punta del destornillador con
cinta adhesiva.
Lente
Pieza de retención
2 Retire la bombilla.
3 Coloque una bombilla nueva.
4 Coloque la lente.
1 Encaje la lente en la pieza de reten-
ción del lado izquierdo o derecho.

428
Owners Manual_Europe_M52N78_es
6-3. Tareas de mantenimiento que puede hacer usted mismo

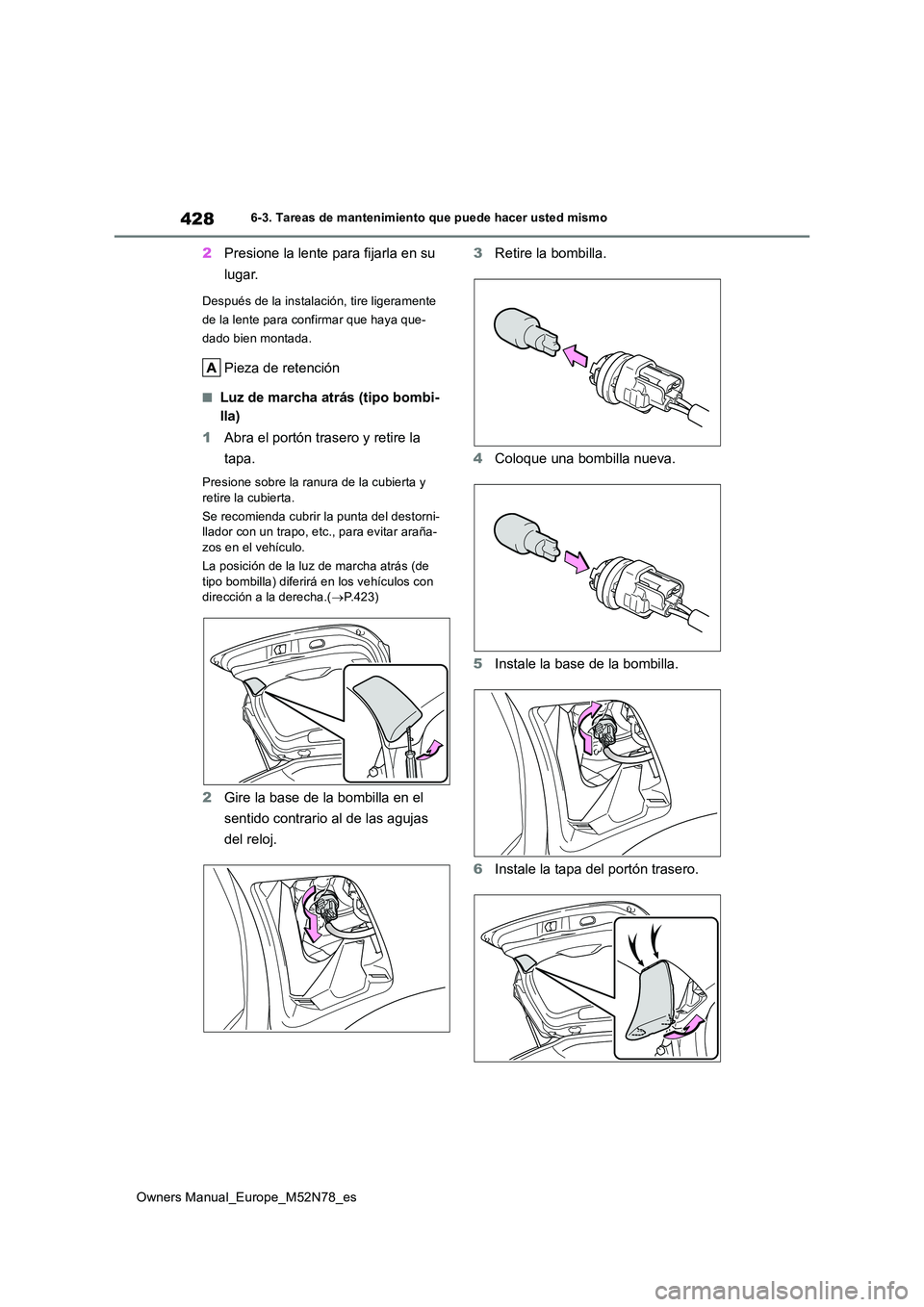

2Presione la lente para fijarla en su
lugar.
Después de la instalación, tire ligeramente
de la lente para confirmar que haya que-
dado bien montada.
Pieza de retención
■Luz de marcha atrás (tipo bombi-
lla)
1 Abra el portón trasero y retire la
tapa.
Presione sobre la ranura de la cubierta y retire la cubierta.
Se recomienda cubrir la punta del destorni- llador con un trapo, etc., para evitar araña-
zos en el vehículo.
La posición de la luz de marcha atrás (de tipo bombilla) diferirá en los vehículos con dirección a la derecha.( P.423)
2Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
3 Retire la bombilla.
4 Coloque una bombilla nueva.
5 Instale la base de la bombilla.
6 Instale la tapa del portón trasero.
