Kontroll- und Warnleuchten

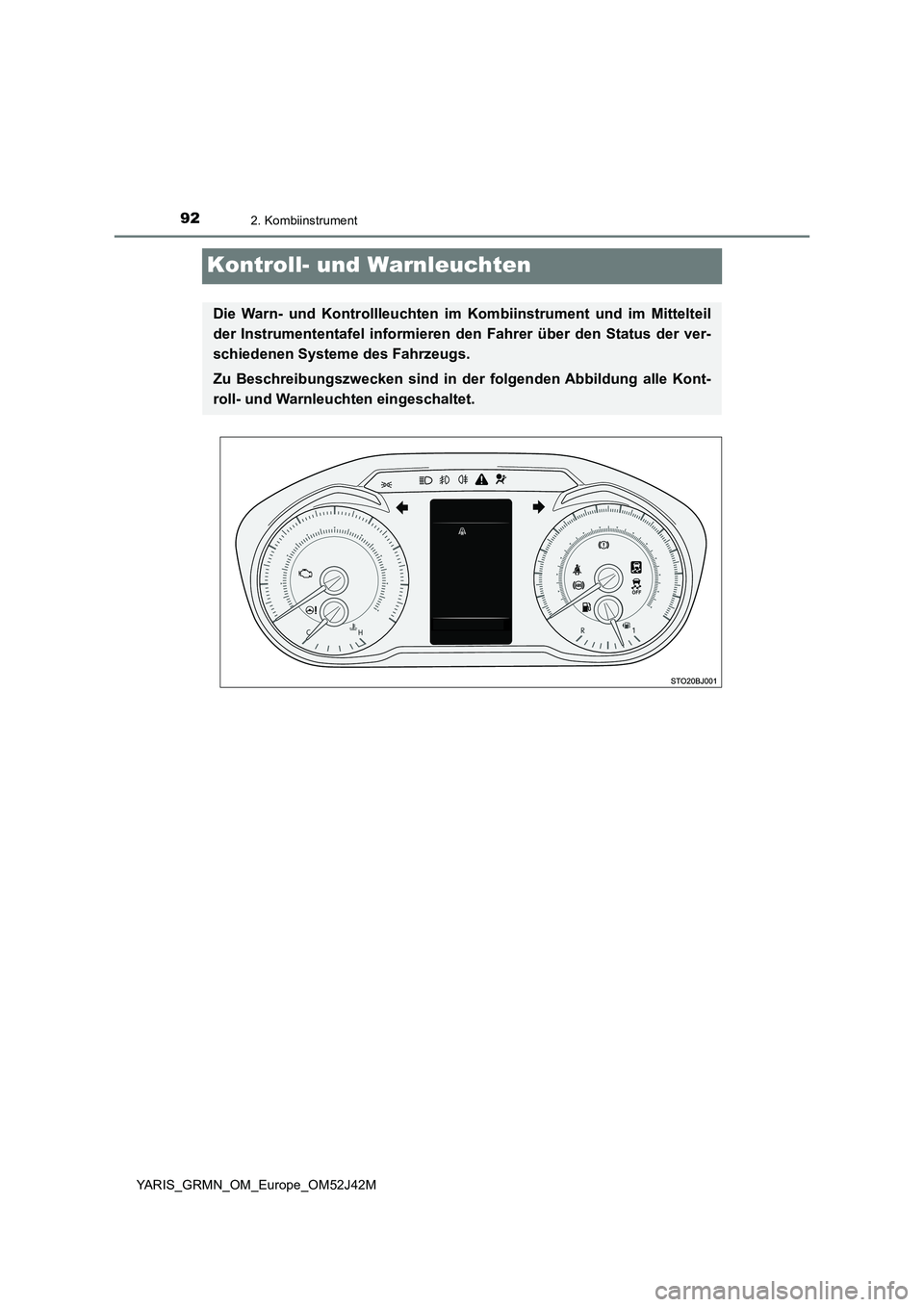

Die Warn- und Kontrollleuchten im Kombiinstrument und im Mittelteil
der Instrumententafel informieren den Fahrer über den Status der ver-
schiedenen Systeme des Fahrzeugs.
Zu Beschreibungszwecken sind in der folgenden Abbildung alle Kont-
roll- und Warnleuchten eingeschaltet.

932. Kombiinstrument
2
Kombiinstrument
YARIS_GRMN_OM_Europe_OM52J42M
Warnleuchten informieren den Fahrer über Funktionsstörungen in den ange-
gebenen Systemen des Fahrzeugs.
*1: Wenn der Motorschalter in den Modus IGNITION ON gebracht wird, schalten sich
diese Leuchten ein und zeigen an, dass eine Systemprüfung durchgeführt wird. Sie
erlöschen nach einigen Sekunden bzw. nach Anlassen des Motors. Wenn eine
Leuchte nicht aufleuchtet oder nicht wieder erlischt, kann im betreffenden System
eine Funktionsstörung vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb überprüfen.
*2: Die Kontrollleuchte leuchtet in der Multi-Informationsanzeige auf.
*3: Die Kontrollleuchte leuchtet auf, um auf eine Funktionsstörung hinzuweisen.
*4: Die Leuchte leuchtet auf dem Mittelteil.
Warnleuchten

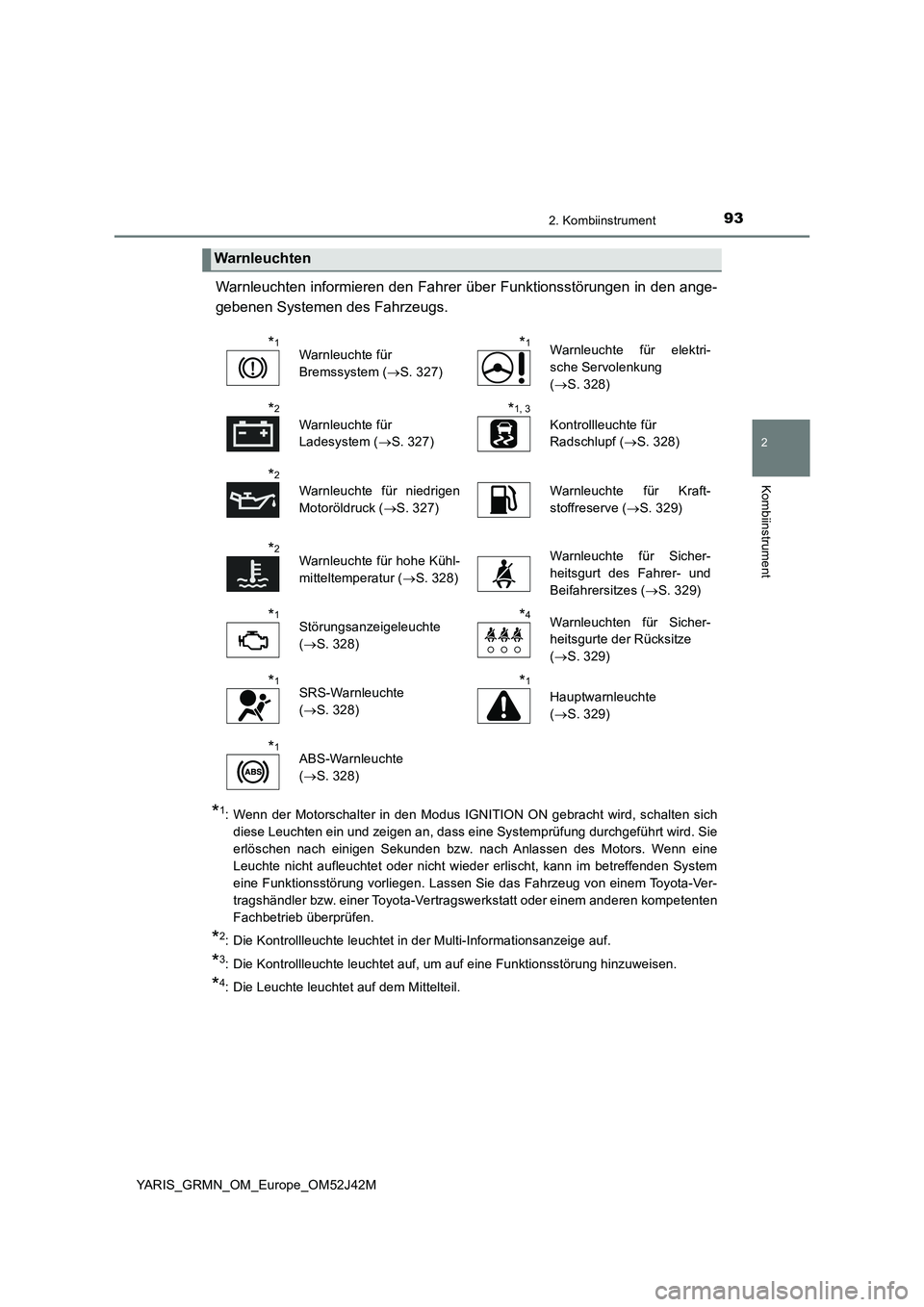

*1Warnleuchte für
Bremssystem ( S. 327)
*1Warnleuchte für elektri-
sche Servolenkung
( S. 328)
*2
Warnleuchte für
Ladesystem ( S. 327)
*1, 3
Kontrollleuchte für
Radschlupf ( S. 328)
*2
Warnleuchte für niedrigen
Motoröldruck ( S. 327)
Warnleuchte für Kraft-
stoffreserve ( S. 329)
*2Warnleuchte für hohe Kühl-
mitteltemperatur ( S. 328)
Warnleuchte für Sicher-
heitsgurt des Fahrer- und
Beifahrersitzes ( S. 329)
*1Störungsanzeigeleuchte
( S. 328)
*4Warnleuchten für Sicher-
heitsgurte der Rücksitze
( S. 329)
*1SRS-Warnleuchte
( S. 328)
*1
Hauptwarnleuchte
( S. 329)
*1ABS-Warnleuchte
( S. 328)

942. Kombiinstrument
YARIS_GRMN_OM_Europe_OM52J42M
Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der
verschiedenen Systeme des Fahrzeugs.
*1: Wenn der Motorschalter in den Modus IGNITION ON gebracht wird, schalten sich
diese Leuchten ein und zeigen an, dass eine Systemprüfung durchgeführt wird. Sie
erlöschen nach einigen Sekunden bzw. nach Anlassen des Motors. Wenn eine
Leuchte nicht aufleuchtet oder nicht wieder erlischt, kann im betreffenden System
eine Funktionsstörung vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb überprüfen.
*2: Die Kontrollleuchte blinkt, um anzuzeigen, dass das System in Betrieb ist.
*3: Die Kontrollleuchte leuchtet in der Multi-Informationsanzeige auf.
*4: Diese Leuchte leuchtet auf dem Mittelteil.
Kontrollleuchten

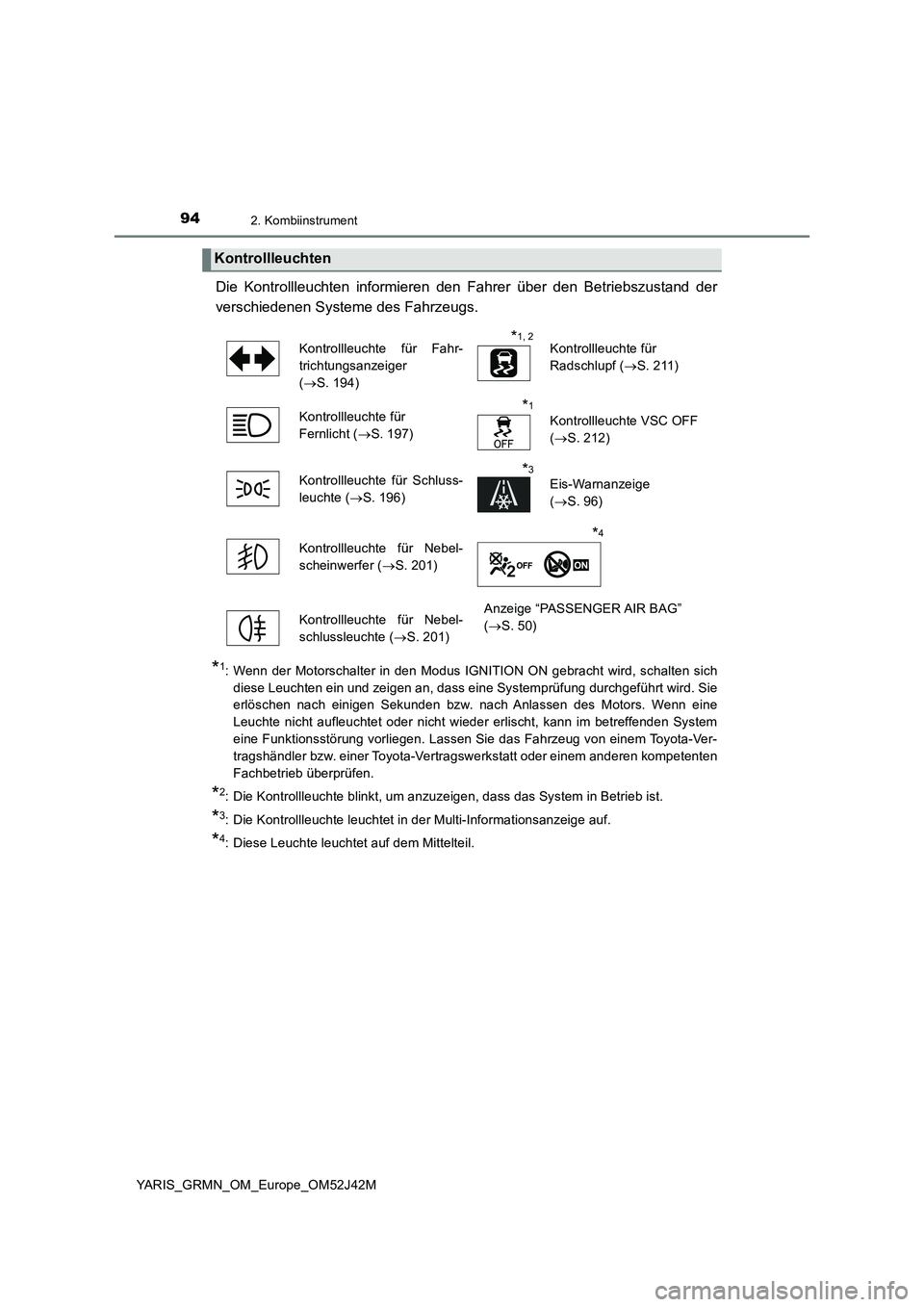

Kontrollleuchte für Fahr-
trichtungsanzeiger
( S. 194)
*1, 2Kontrollleuchte für
Radschlupf ( S. 211)
Kontrollleuchte für
Fernlicht ( S. 197)
*1
Kontrollleuchte VSC OFF
( S. 212)
Kontrollleuchte für Schluss-
leuchte ( S. 196)
*3
Eis-Warnanzeige
( S. 96)
Kontrollleuchte für Nebel-
scheinwerfer ( S. 201)
*4
Kontrollleuchte für Nebel-
schlussleuchte ( S. 201)
Anzeige “PASSENGER AIR BAG”
( S. 50)

952. Kombiinstrument
2
Kombiinstrument
YARIS_GRMN_OM_Europe_OM52J42M
WARNUNG

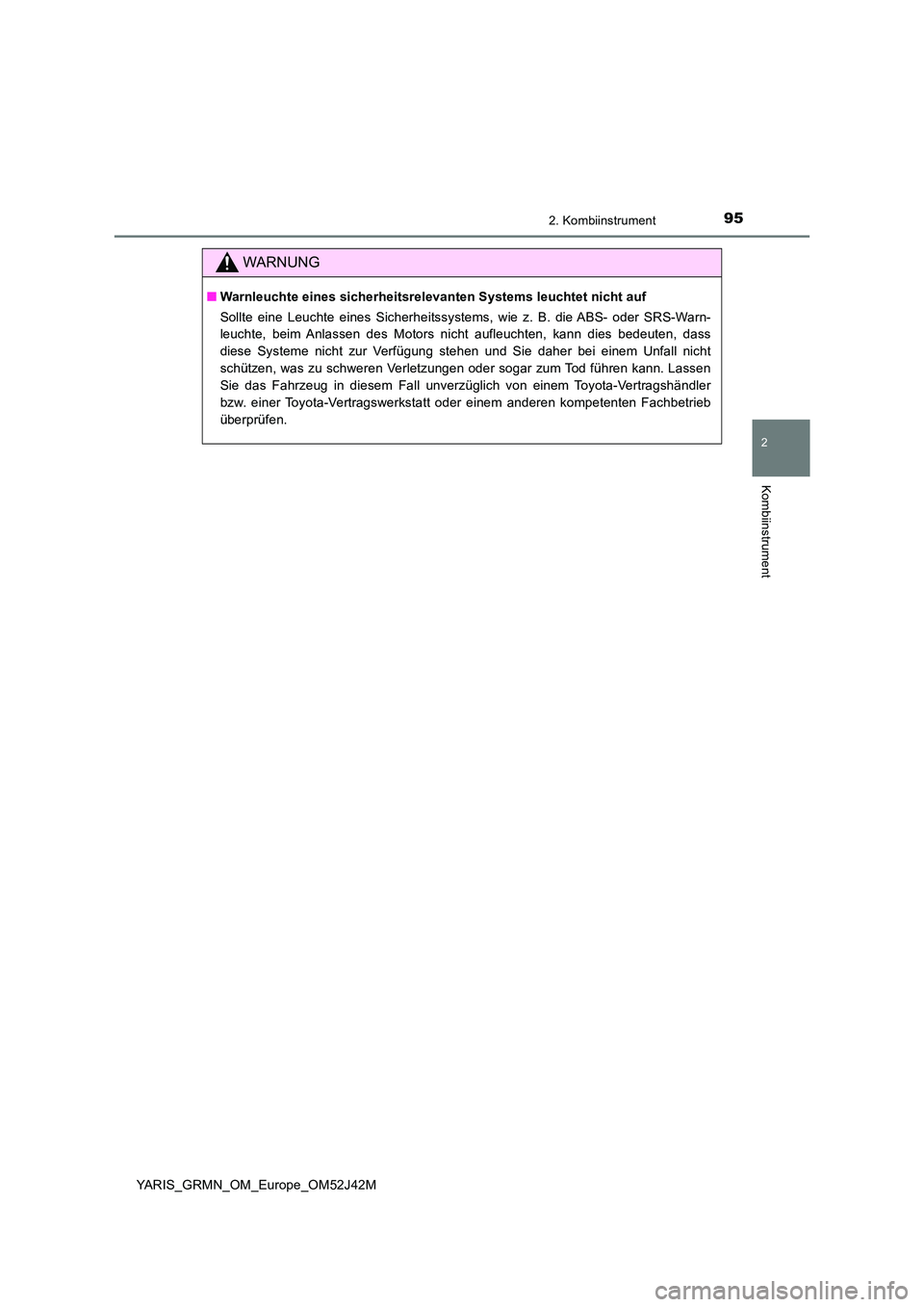

■Warnleuchte eines sicherheitsrelevanten Systems leuchtet nicht auf
Sollte eine Leuchte eines Sicherheitssystems, wie z. B. die ABS- oder SRS-Warn-
leuchte, beim Anlassen des Motors nicht aufleuchten, kann dies bedeuten, dass
diese Systeme nicht zur Verfügung stehen und Sie daher bei einem Unfall nicht
schützen, was zu schweren Verletzungen oder sogar zum Tod führen kann. Lassen
Sie das Fahrzeug in diesem Fall unverzüglich von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.

962. Kombiinstrument
YARIS_GRMN_OM_Europe_OM52J42M
Instrumente und Anzeigen

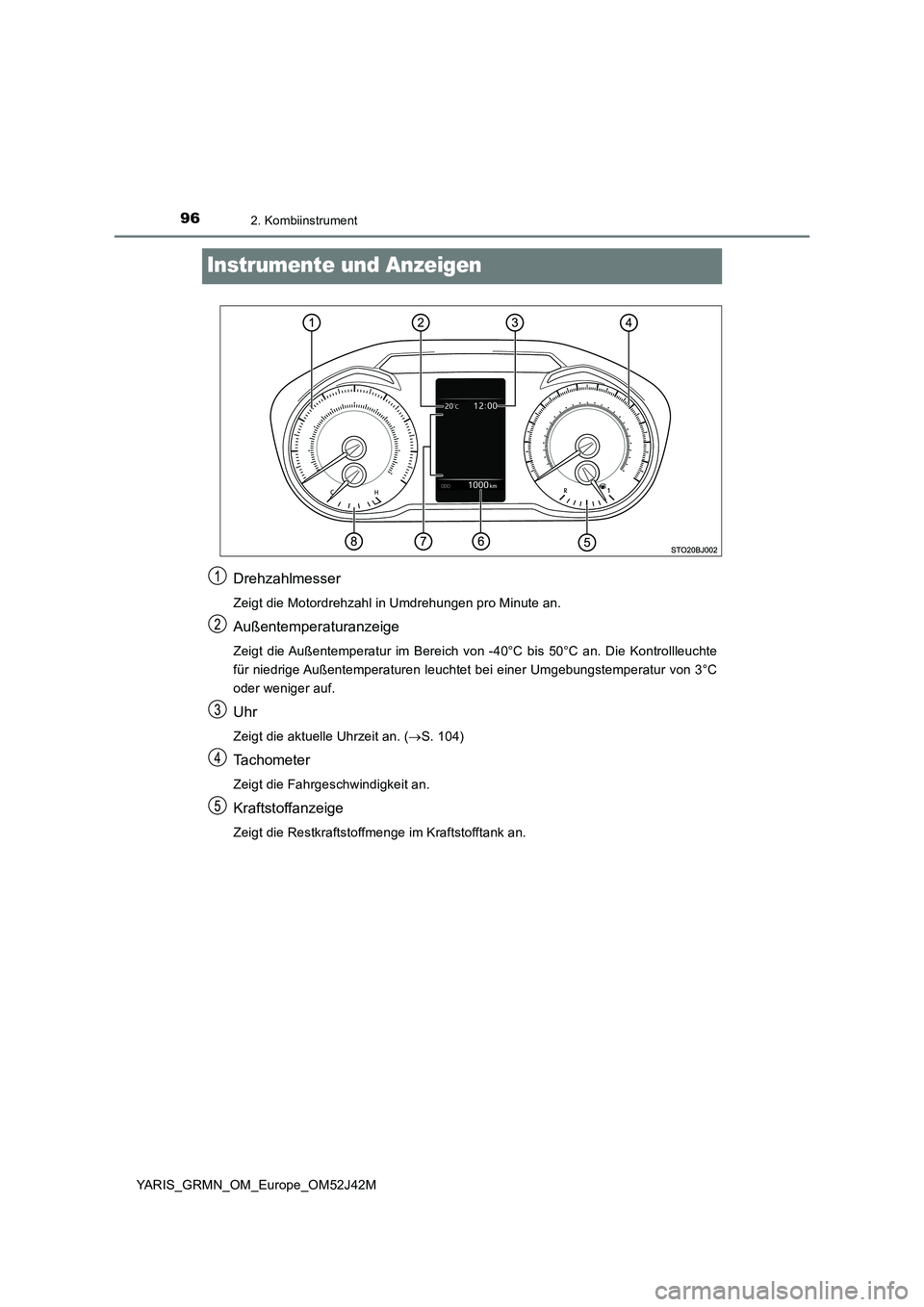

Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an.
Außentemperaturanzeige
Zeigt die Außentemperatur im Bereich von -40°C bis 50°C an. Die Kontrollleuchte
für niedrige Außentemperaturen leuchtet bei einer Umgebungstemperatur von 3°C
oder weniger auf.
Uhr
Zeigt die aktuelle Uhrzeit an. ( S. 104)
Tachometer
Zeigt die Fahrgeschwindigkeit an.
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an.

972. Kombiinstrument
2
Kombiinstrument
YARIS_GRMN_OM_Europe_OM52J42M

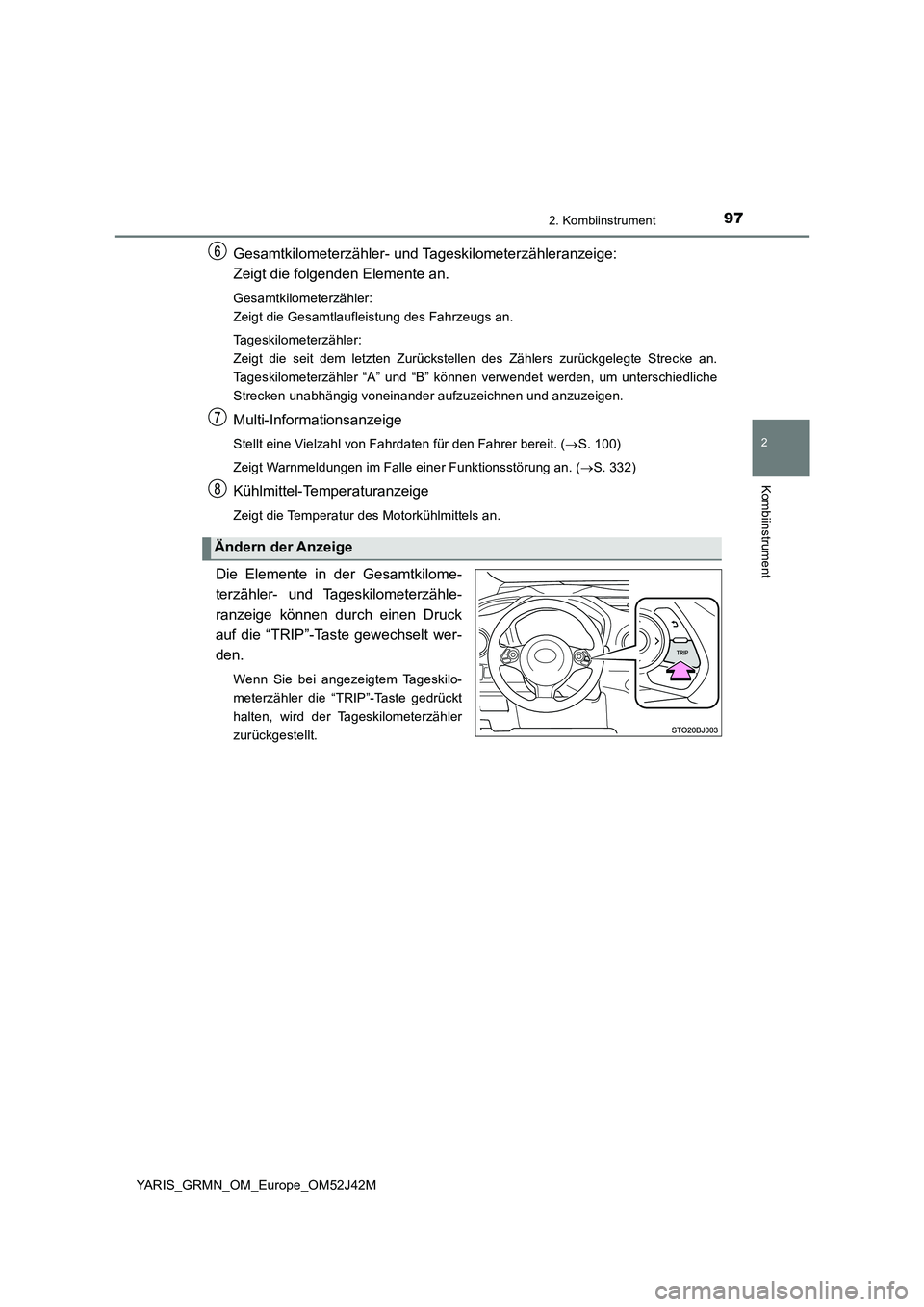

Gesamtkilometerzähler- und Tageskilometerzähleranzeige:
Zeigt die folgenden Elemente an.
Gesamtkilometerzähler:
Zeigt die Gesamtlaufleistung des Fahrzeugs an.
Tageskilometerzähler:
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte Strecke an.
Tageskilometerzähler “A” und “B” können verwendet werden, um unterschiedliche
Strecken unabhängig voneinander aufzuzeichnen und anzuzeigen.
Multi-Informationsanzeige
Stellt eine Vielzahl von Fahrdaten für den Fahrer bereit. ( S. 100)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an. ( S. 332)
Kühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an.
Die Elemente in der Gesamtkilome-
terzähler- und Tageskilometerzähle-
ranzeige können durch einen Druck
auf die “TRIP”-Taste gewechselt wer-
den.
Wenn Sie bei angezeigtem Tageskilo-
meterzähler die “TRIP”-Taste gedrückt
halten, wird der Tageskilometerzähler
zurückgestellt.
Ändern der Anzeige

982. Kombiinstrument
YARIS_GRMN_OM_Europe_OM52J42M

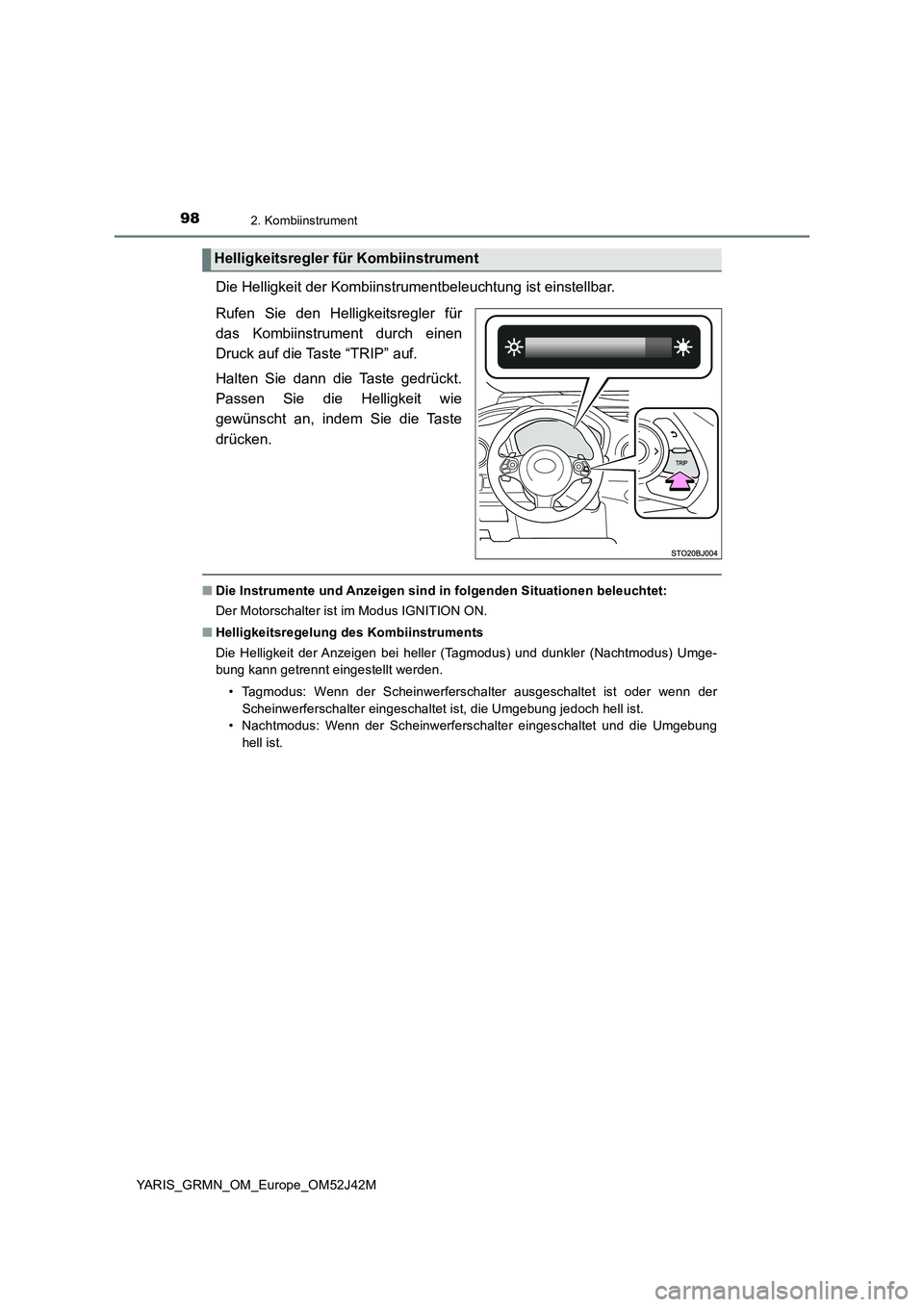

Die Helligkeit der Kombiinstrumentbeleuchtung ist einstellbar.
Rufen Sie den Helligkeitsregler für
das Kombiinstrument durch einen
Druck auf die Taste “TRIP” auf.
Halten Sie dann die Taste gedrückt.
Passen Sie die Helligkeit wie
gewünscht an, indem Sie die Taste
drücken.
■ Die Instrumente und Anzeigen sind in folgenden Situationen beleuchtet:
Der Motorschalter ist im Modus IGNITION ON.
■ Helligkeitsregelung des Kombiinstruments
Die Helligkeit der Anzeigen bei heller (Tagmodus) und dunkler (Nachtmodus) Umge-
bung kann getrennt eingestellt werden.
• Tagmodus: Wenn der Scheinwerferschalter ausgeschaltet ist oder wenn der
Scheinwerferschalter eingeschaltet ist, die Umgebung jedoch hell ist.
• Nachtmodus: Wenn der Scheinwerferschalter eingeschaltet und die Umgebung
hell ist.
Helligkeitsregler für Kombiinstrument

992. Kombiinstrument
2
Kombiinstrument
YARIS_GRMN_OM_Europe_OM52J42M
■ Außentemperaturanzeige

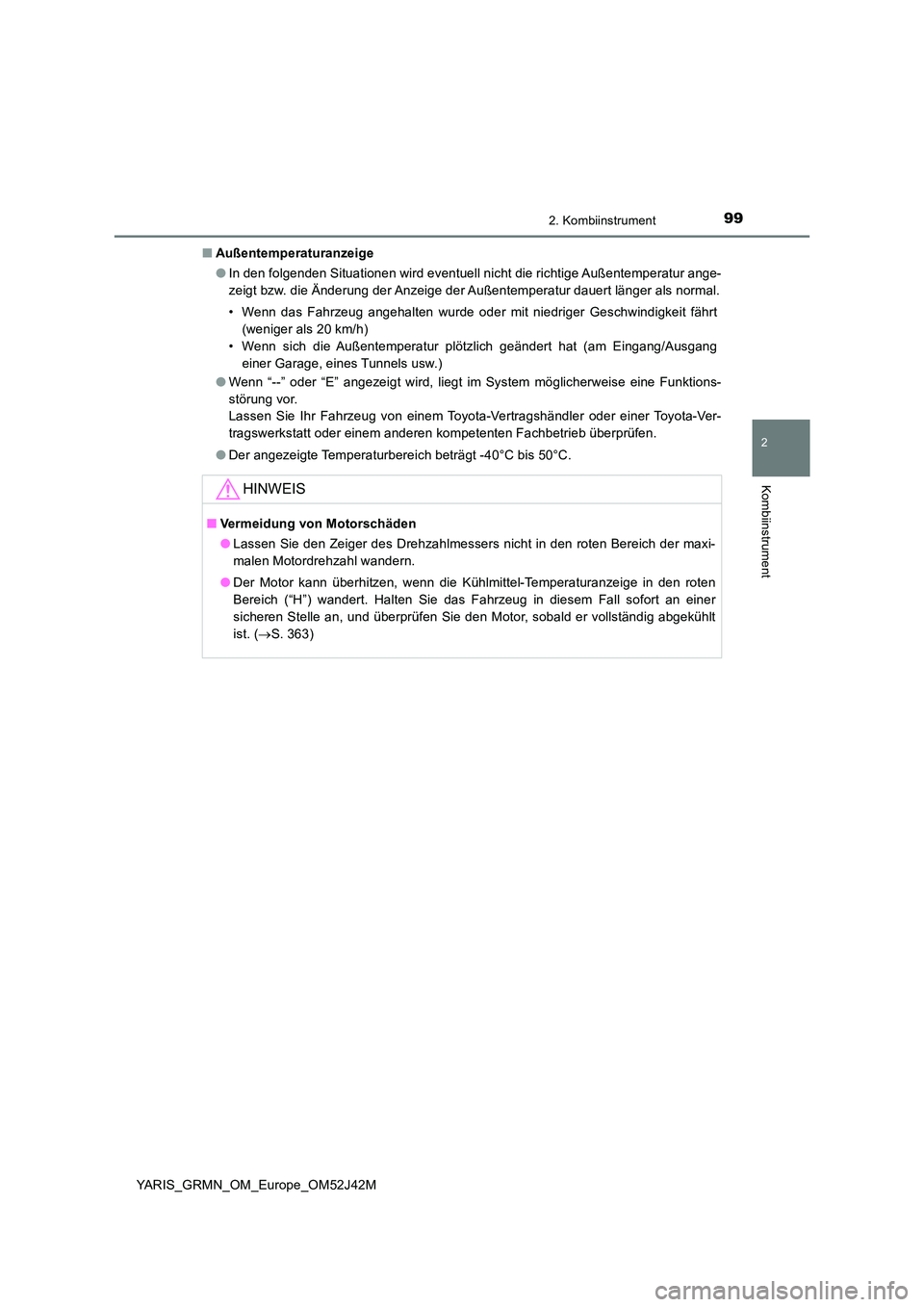

● In den folgenden Situationen wird eventuell nicht die richtige Außentemperatur ange-
zeigt bzw. die Änderung der Anzeige der Außentemperatur dauert länger als normal.
• Wenn das Fahrzeug angehalten wurde oder mit niedriger Geschwindigkeit fährt
(weniger als 20 km/h)
• Wenn sich die Außentemperatur plötzlich geändert hat (am Eingang/Ausgang
einer Garage, eines Tunnels usw.)
● Wenn “--” oder “E” angezeigt wird, liegt im System möglicherweise eine Funktions-
störung vor.
Lassen Sie Ihr Fahrzeug von einem Toyota-Vertragshändler oder einer Toyota-Ver-
tragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
● Der angezeigte Temperaturbereich beträgt -40°C bis 50°C.
HINWEIS
■Vermeidung von Motorschäden
● Lassen Sie den Zeiger des Drehzahlmessers nicht in den roten Bereich der maxi-
malen Motordrehzahl wandern.
● Der Motor kann überhitzen, wenn die Kühlmittel-Temperaturanzeige in den roten
Bereich (“H”) wandert. Halten Sie das Fahrzeug in diesem Fall sofort an einer
sicheren Stelle an, und überprüfen Sie den Motor, sobald er vollständig abgekühlt
ist. ( S. 363)

1002. Kombiinstrument
YARIS_GRMN_OM_Europe_OM52J42M
Multi-Informationsanzeige

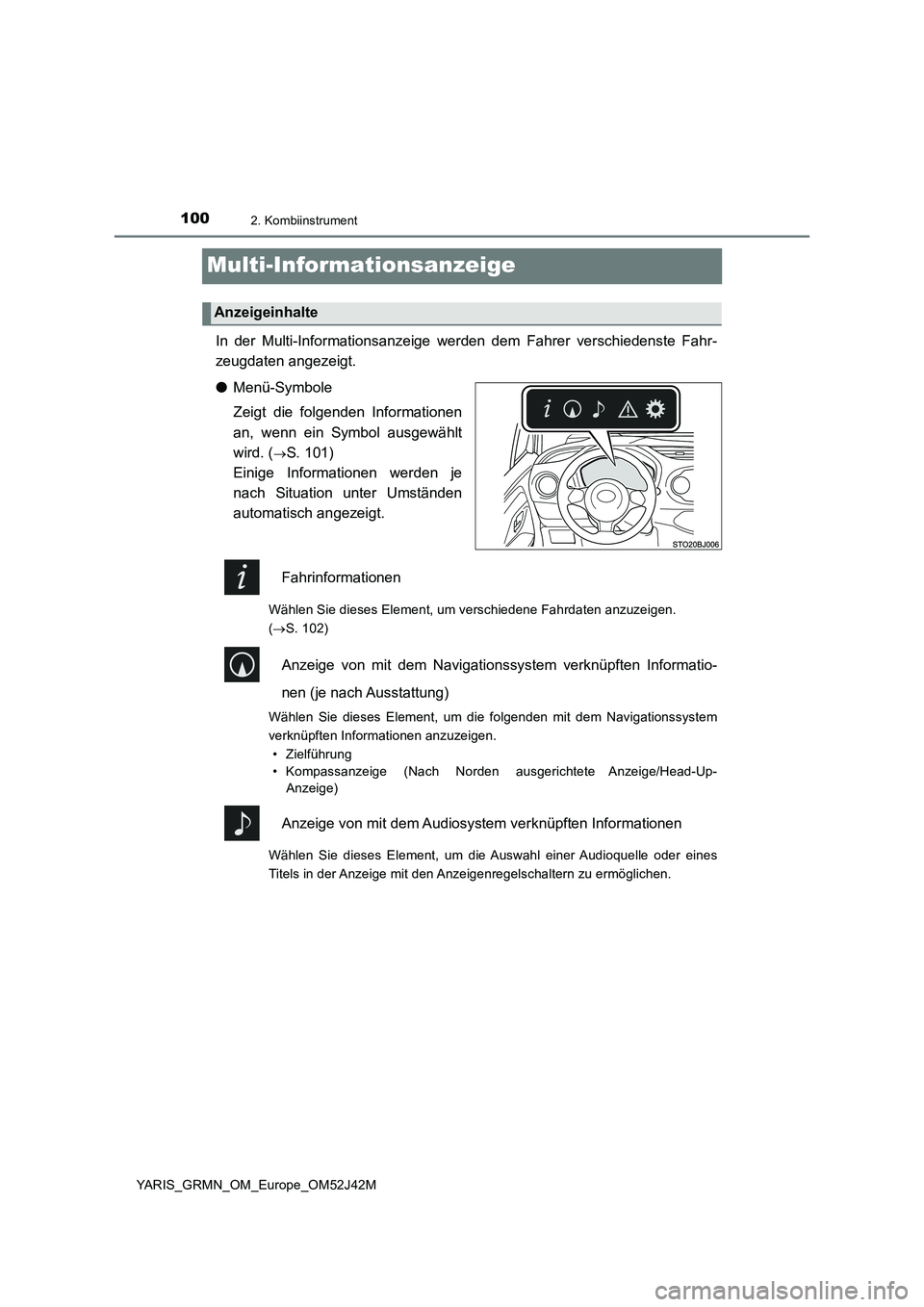

In der Multi-Informationsanzeige werden dem Fahrer verschiedenste Fahr-
zeugdaten angezeigt.
● Menü-Symbole
Zeigt die folgenden Informationen
an, wenn ein Symbol ausgewählt
wird. (S. 101)
Einige Informationen werden je
nach Situation unter Umständen
automatisch angezeigt.
Fahrinformationen
Wählen Sie dieses Element, um verschiedene Fahrdaten anzuzeigen.
( S. 102)
Anzeige von mit dem Navigationssystem verknüpften Informatio-
nen (je nach Ausstattung)
Wählen Sie dieses Element, um die folgenden mit dem Navigationssystem
verknüpften Informationen anzuzeigen.
• Zielführung
• Kompassanzeige (Nach Norden ausgerichtete Anzeige/Head-Up-
Anzeige)
Anzeige von mit dem Audiosystem verknüpften Informationen
Wählen Sie dieses Element, um die Auswahl einer Audioquelle oder eines
Titels in der Anzeige mit den Anzeigenregelschaltern zu ermöglichen.
Anzeigeinhalte
