2Conjunto de instrumentos
YARIS_GRMN_OM_Europe_OM52J43S
2. Conjunto de instrumentos
Luces de aviso e indicadores .... 92
Medidores y contadores ............ 96
Visualizador de información
múltiple ................................. 100
Información sobre el consumo
de combustible...................... 107

922. Conjunto de instrumentos
YARIS_GRMN_OM_Europe_OM52J43S

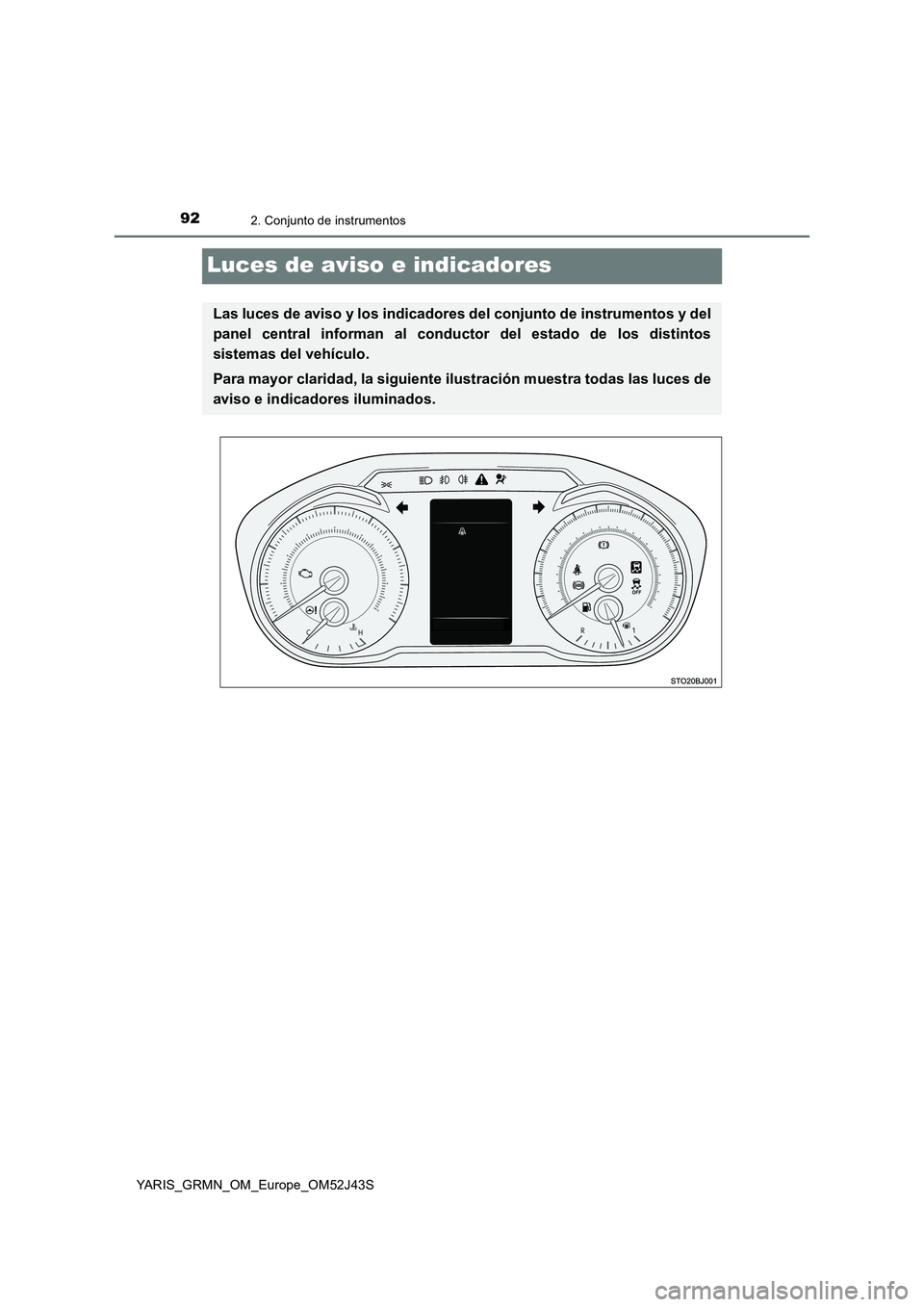

Luces de aviso e indicadores
Las luces de aviso y los indicadores del conjunto de instrumentos y del
panel central informan al conductor del estado de los distintos
sistemas del vehículo.
Para mayor claridad, la siguiente ilustración muestra todas las luces de
aviso e indicadores iluminados.

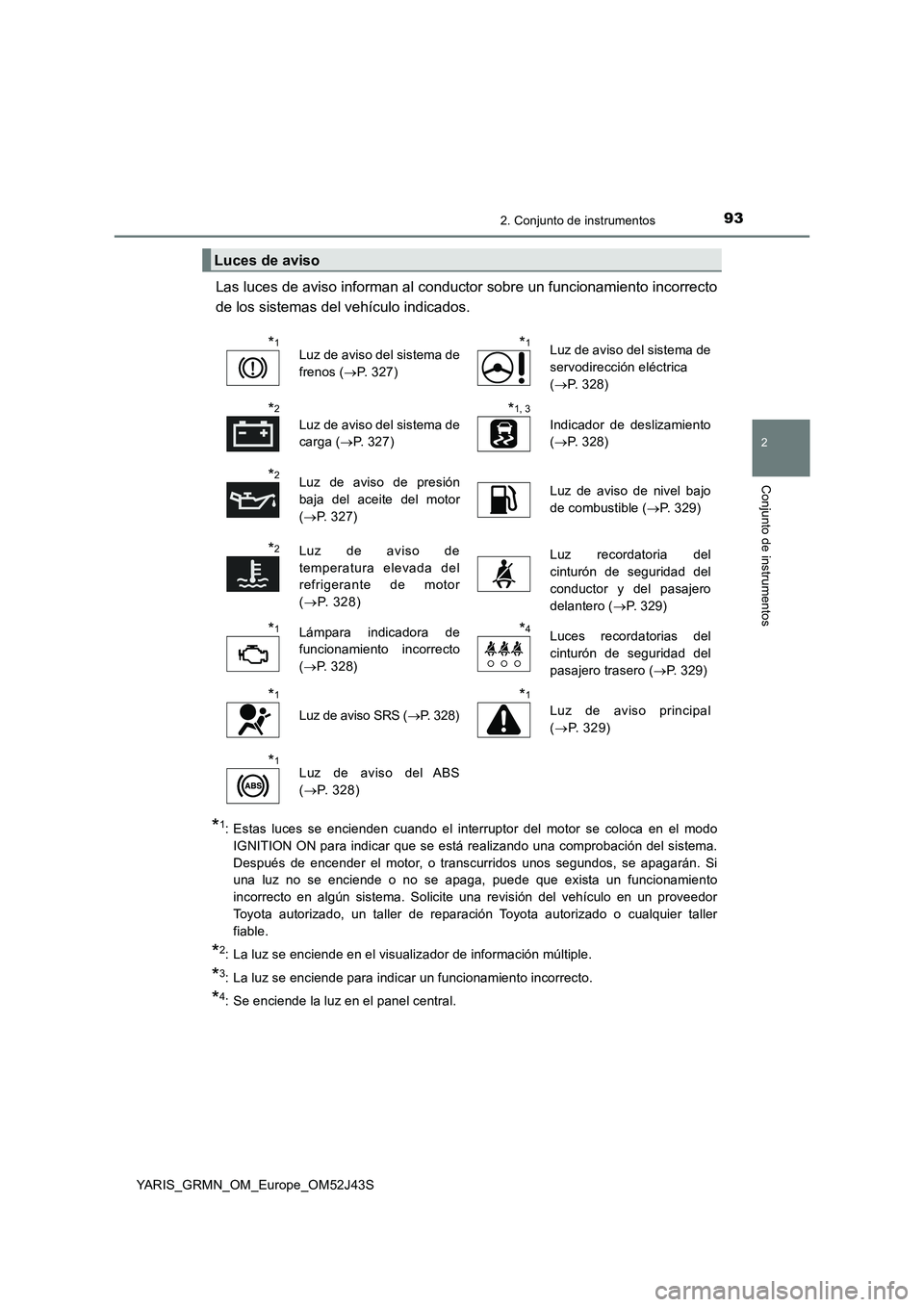

932. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_GRMN_OM_Europe_OM52J43S
Las luces de aviso informan al conductor sobre un funcionamiento incorrecto
de los sistemas del vehículo indicados.
*1: Estas luces se encienden cuando el interruptor del motor se coloca en el modo
IGNITION ON para indicar que se está realizando una comprobación del sistema.
Después de encender el motor, o transcurridos unos segundos, se apagarán. Si
una luz no se enciende o no se apaga, puede que exista un funcionamiento
incorrecto en algún sistema. Solicite una revisión del vehículo en un proveedor
Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller
fiable.
*2: La luz se enciende en el visualizador de información múltiple.
*3: La luz se enciende para indicar un funcionamiento incorrecto.
*4: Se enciende la luz en el panel central.
Luces de aviso
*1Luz de aviso del sistema de
frenos ( P. 327)
*1Luz de aviso del sistema de
servodirección eléctrica
( P. 328)
*2
Luz de aviso del sistema de
carga ( P. 327)
*1, 3
Indicador de deslizamiento
( P. 328)
*2Luz de aviso de presión
baja del aceite del motor
( P. 327)
Luz de aviso de nivel bajo
de combustible ( P. 329)
*2Luz de aviso de
temperatura elevada del
refrigerante de motor
( P. 328)
Luz recordatoria del
cinturón de seguridad del
conductor y del pasajero
delantero ( P. 329)
*1Lámpara indicadora de
funcionamiento incorrecto
( P. 328)
*4Luces recordatorias del
cinturón de seguridad del
pasajero trasero ( P. 329)
*1
Luz de aviso SRS (P. 328)
*1
Luz de aviso principal
( P. 329)
*1Luz de aviso del ABS
( P. 328)

942. Conjunto de instrumentos
YARIS_GRMN_OM_Europe_OM52J43S

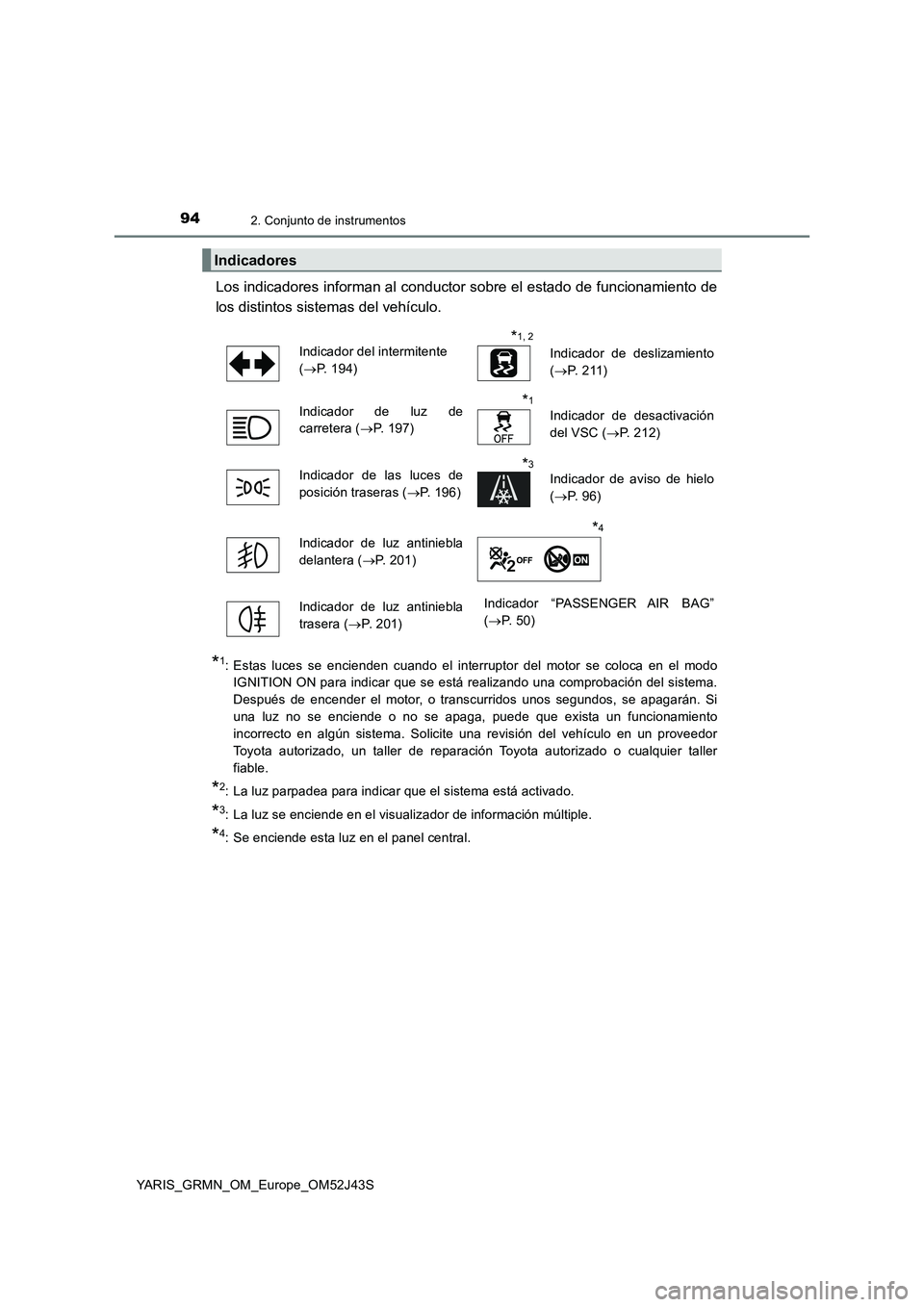

Los indicadores informan al conductor sobre el estado de funcionamiento de
los distintos sistemas del vehículo.
*1: Estas luces se encienden cuando el interruptor del motor se coloca en el modo
IGNITION ON para indicar que se está realizando una comprobación del sistema.
Después de encender el motor, o transcurridos unos segundos, se apagarán. Si
una luz no se enciende o no se apaga, puede que exista un funcionamiento
incorrecto en algún sistema. Solicite una revisión del vehículo en un proveedor
Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller
fiable.
*2: La luz parpadea para indicar que el sistema está activado.
*3: La luz se enciende en el visualizador de información múltiple.
*4: Se enciende esta luz en el panel central.
Indicadores
Indicador del intermitente
( P. 194)
*1, 2
Indicador de deslizamiento
( P. 2 1 1 )
Indicador de luz de
carretera ( P. 1 9 7 )
*1
Indicador de desactivación
del VSC ( P. 212)
Indicador de las luces de
posición traseras ( P. 196)
*3
Indicador de aviso de hielo
( P. 9 6 )
Indicador de luz antiniebla
delantera ( P. 201)
*4
Indicador de luz antiniebla
trasera ( P. 2 0 1 )
Indicador “PASSENGER AIR BAG”
( P. 50)

952. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_GRMN_OM_Europe_OM52J43S

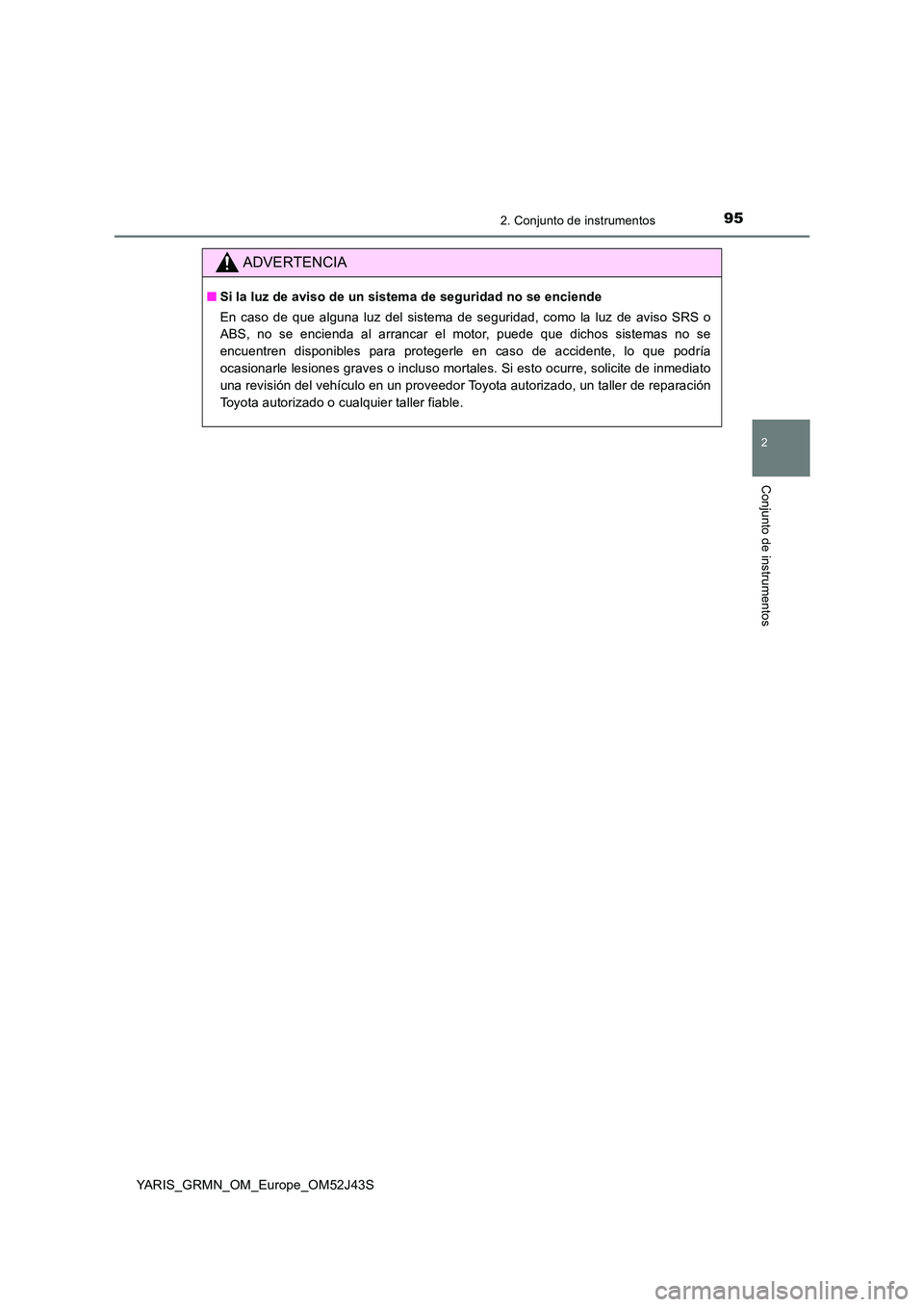

ADVERTENCIA
■Si la luz de aviso de un sistema de seguridad no se enciende
En caso de que alguna luz del sistema de seguridad, como la luz de aviso SRS o
ABS, no se encienda al arrancar el motor, puede que dichos sistemas no se
encuentren disponibles para protegerle en caso de accidente, lo que podría
ocasionarle lesiones graves o incluso mortales. Si esto ocurre, solicite de inmediato
una revisión del vehículo en un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable.

962. Conjunto de instrumentos
YARIS_GRMN_OM_Europe_OM52J43S

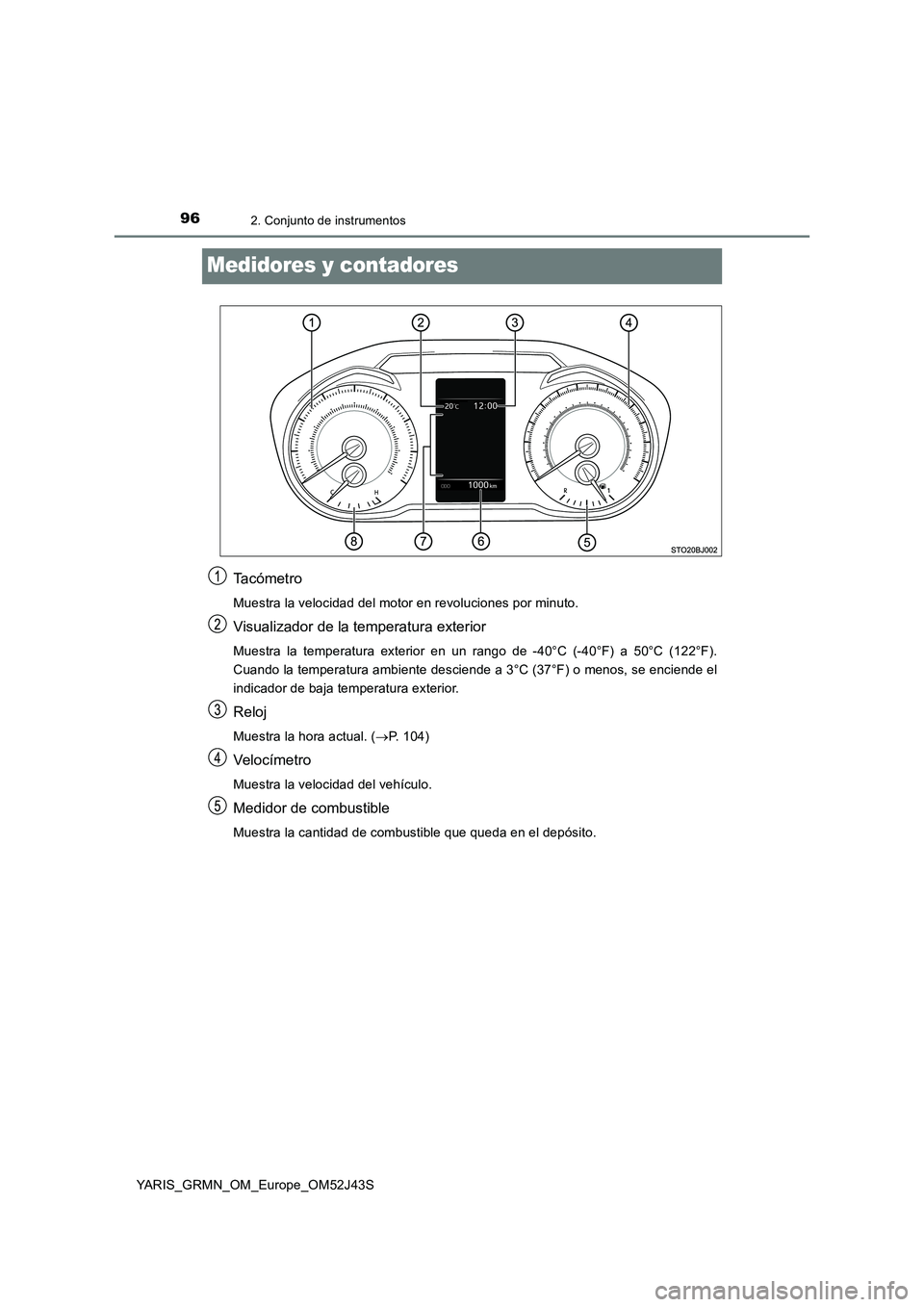

Medidores y contadores
Ta c ó m e t r o
Muestra la velocidad del motor en revoluciones por minuto.
Visualizador de la temperatura exterior
Muestra la temperatura exterior en un rango de -40°C (-40°F) a 50°C (122°F).
Cuando la temperatura ambiente desciende a 3°C (37°F) o menos, se enciende el
indicador de baja temperatura exterior.
Reloj
Muestra la hora actual. ( P. 104)
Veloc ímetro
Muestra la velocidad del vehículo.
Medidor de combustible
Muestra la cantidad de combustible que queda en el depósito.

972. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_GRMN_OM_Europe_OM52J43S

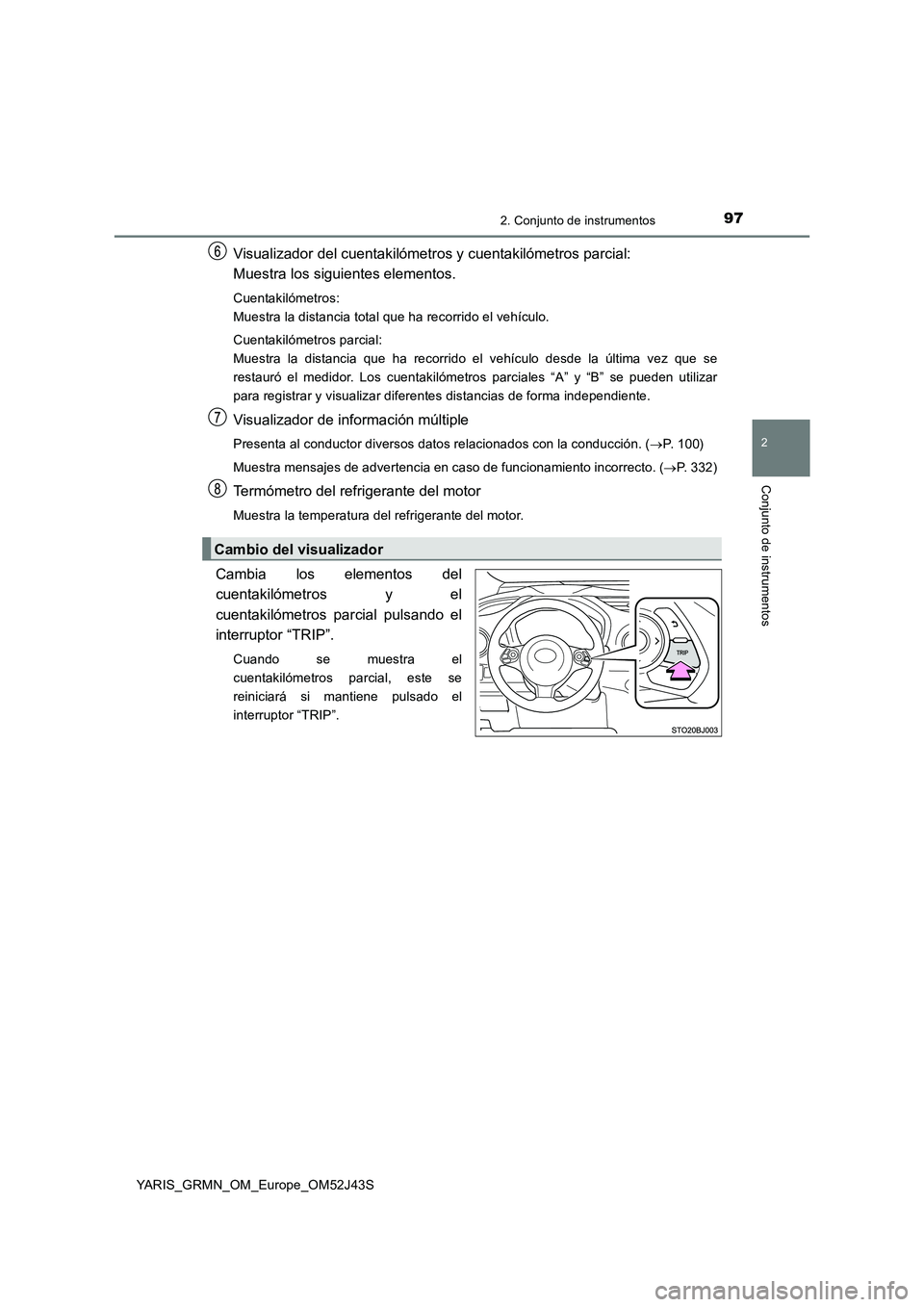

Visualizador del cuentakilómetros y cuentakilómetros parcial:
Muestra los siguientes elementos.
Cuentakilómetros:
Muestra la distancia total que ha recorrido el vehículo.
Cuentakilómetros parcial:
Muestra la distancia que ha recorrido el vehículo desde la última vez que se
restauró el medidor. Los cuentakilómetros parciales “A” y “B” se pueden utilizar
para registrar y visualizar diferentes distancias de forma independiente.
Visualizador de información múltiple
Presenta al conductor diversos datos relacionados con la conducción. ( P. 1 0 0 )
Muestra mensajes de advertencia en caso de funcionamiento incorrecto. ( P. 332)
Termómetro del refrigerante del motor
Muestra la temperatura del refrigerante del motor.
Cambia los elementos del
cuentakilómetros y el
cuentakilómetros parcial pulsando el
interruptor “TRIP”.
Cuando se muestra el
cuentakilómetros parcial, este se
reiniciará si mantiene pulsado el
interruptor “TRIP”.
Cambio del visualizador

982. Conjunto de instrumentos
YARIS_GRMN_OM_Europe_OM52J43S

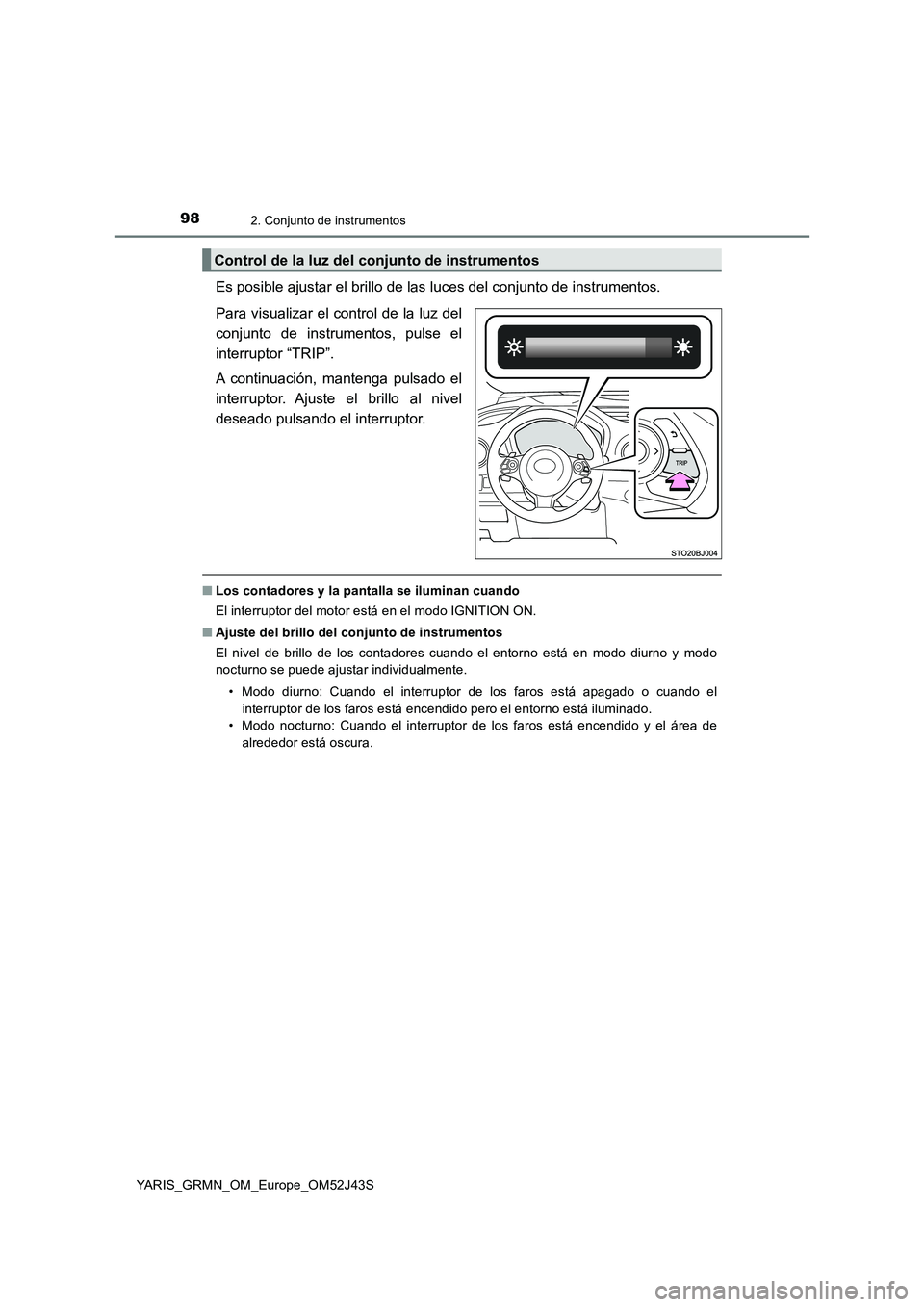

Es posible ajustar el brillo de las luces del conjunto de instrumentos.
Para visualizar el control de la luz del
conjunto de instrumentos, pulse el
interruptor “TRIP”.
A continuación, mantenga pulsado el
interruptor. Ajuste el brillo al nivel
deseado pulsando el interruptor.
■ Los contadores y la pantalla se iluminan cuando
El interruptor del motor está en el modo IGNITION ON.
■ Ajuste del brillo del conjunto de instrumentos
El nivel de brillo de los contadores cuando el entorno está en modo diurno y modo
nocturno se puede ajustar individualmente.
• Modo diurno: Cuando el interruptor de los faros está apagado o cuando el
interruptor de los faros está encendido pero el entorno está iluminado.
• Modo nocturno: Cuando el interruptor de los faros está encendido y el área de
alrededor está oscura.
Control de la luz del conjunto de instrumentos

992. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_GRMN_OM_Europe_OM52J43S

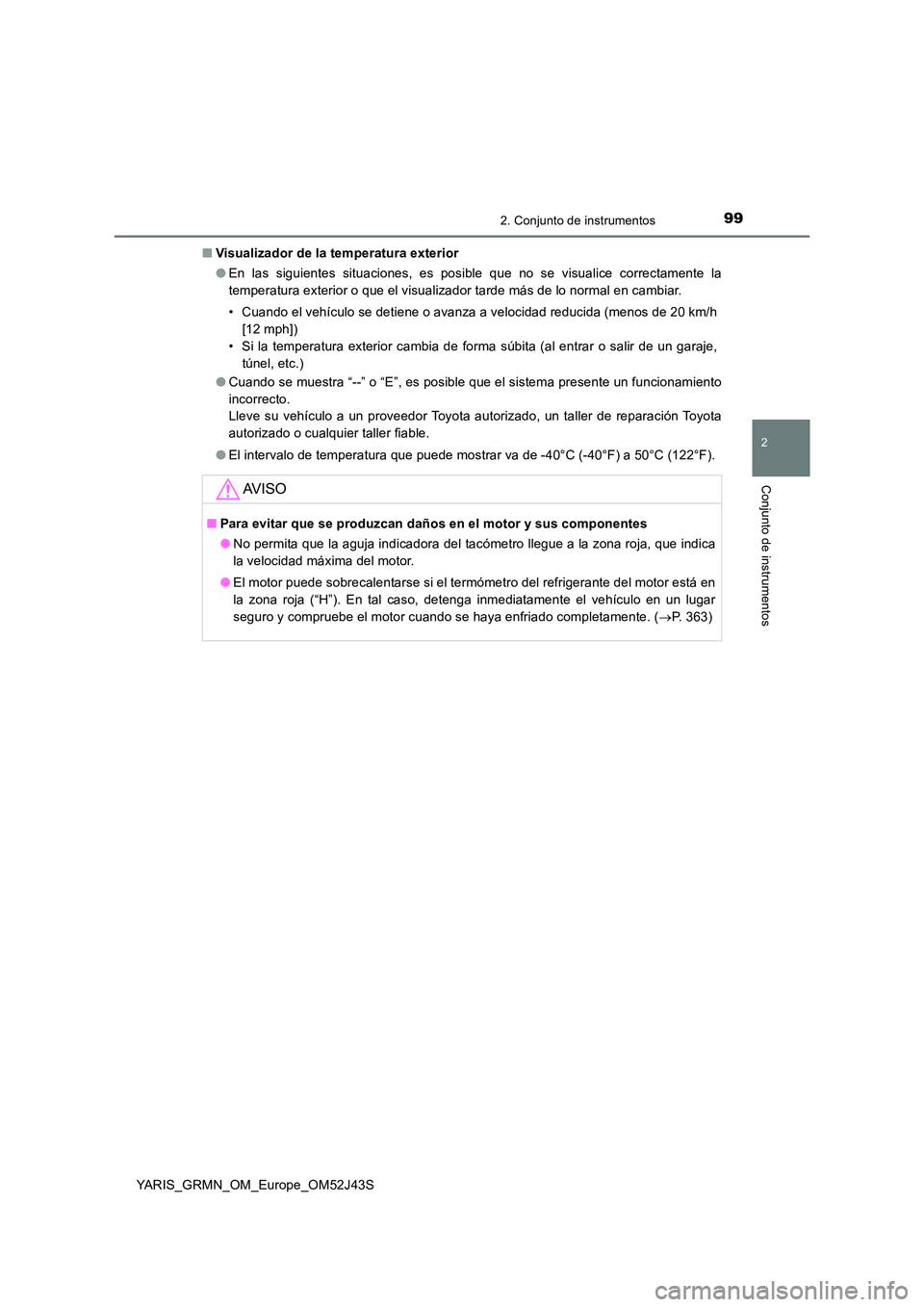

■ Visualizador de la temperatura exterior
● En las siguientes situaciones, es posible que no se visualice correctamente la
temperatura exterior o que el visualizador tarde más de lo normal en cambiar.
• Cuando el vehículo se detiene o avanza a velocidad reducida (menos de 20 km/h
[12 mph])
• Si la temperatura exterior cambia de forma súbita (al entrar o salir de un garaje,
túnel, etc.)
● Cuando se muestra “--” o “E”, es posible que el sistema presente un funcionamiento
incorrecto.
Lleve su vehículo a un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
● El intervalo de temperatura que puede mostrar va de -40°C (-40°F) a 50°C (122°F).
AV I S O
■Para evitar que se produzcan daños en el motor y sus componentes
● No permita que la aguja indicadora del tacómetro llegue a la zona roja, que indica
la velocidad máxima del motor.
● El motor puede sobrecalentarse si el termómetro del refrigerante del motor está en
la zona roja (“H”). En tal caso, detenga inmediatamente el vehículo en un lugar
seguro y compruebe el motor cuando se haya enfriado completamente. ( P. 363)

1002. Conjunto de instrumentos
YARIS_GRMN_OM_Europe_OM52J43S

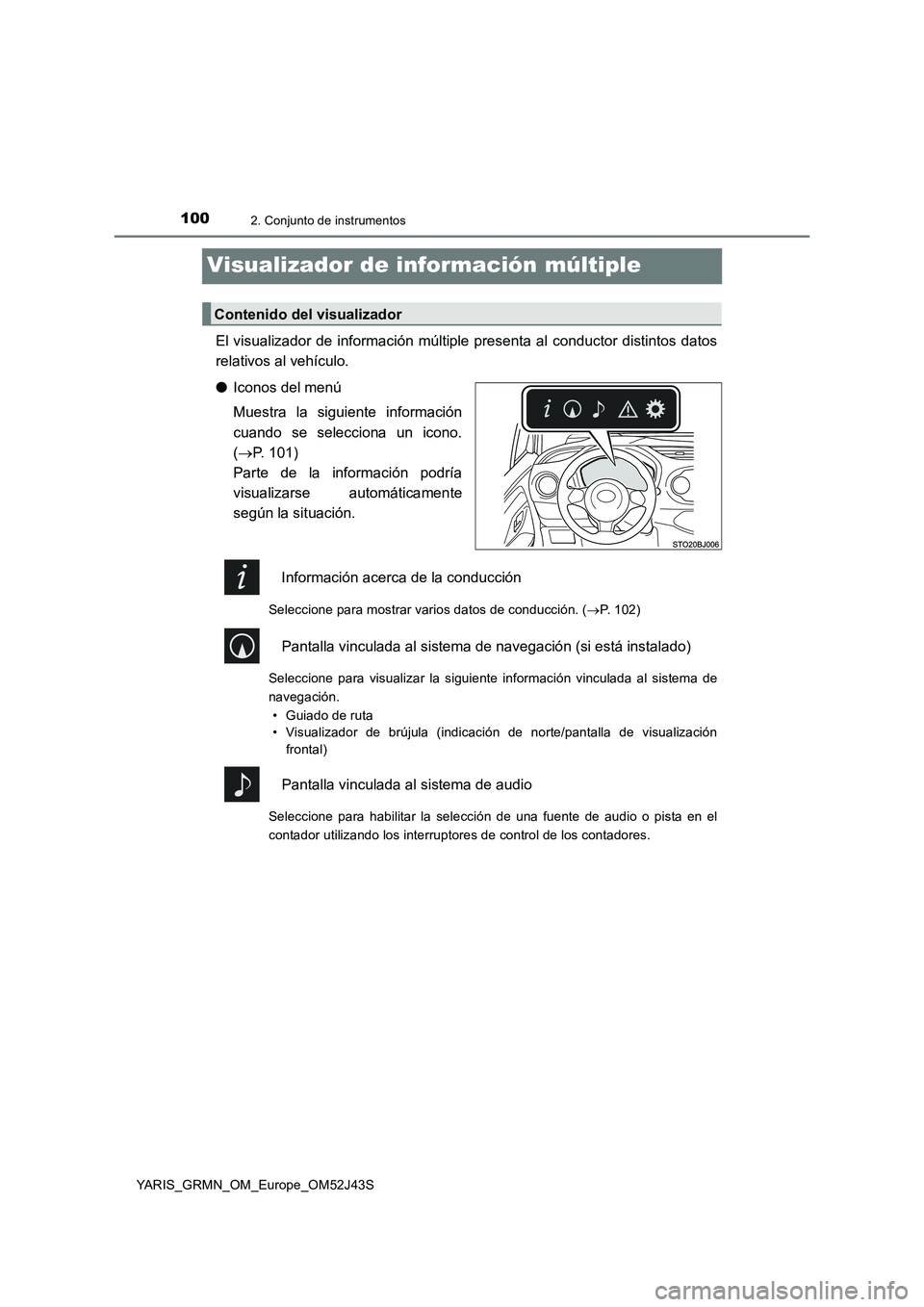

Visualizador de información múltiple
El visualizador de información múltiple presenta al conductor distintos datos
relativos al vehículo.
● Iconos del menú
Muestra la siguiente información
cuando se selecciona un icono.
( P. 101)
Parte de la información podría
visualizarse automáticamente
según la situación.
Información acerca de la conducción
Seleccione para mostrar varios datos de conducción. ( P. 102)
Pantalla vinculada al sistema de navegación (si está instalado)
Seleccione para visualizar la siguiente información vinculada al sistema de
navegación.
• Guiado de ruta
• Visualizador de brújula (indicación de norte/pantalla de visualización
frontal)
Pantalla vinculada al sistema de audio
Seleccione para habilitar la selección de una fuente de audio o pista en el
contador utilizando los interruptores de control de los contadores.
Contenido del visualizador
