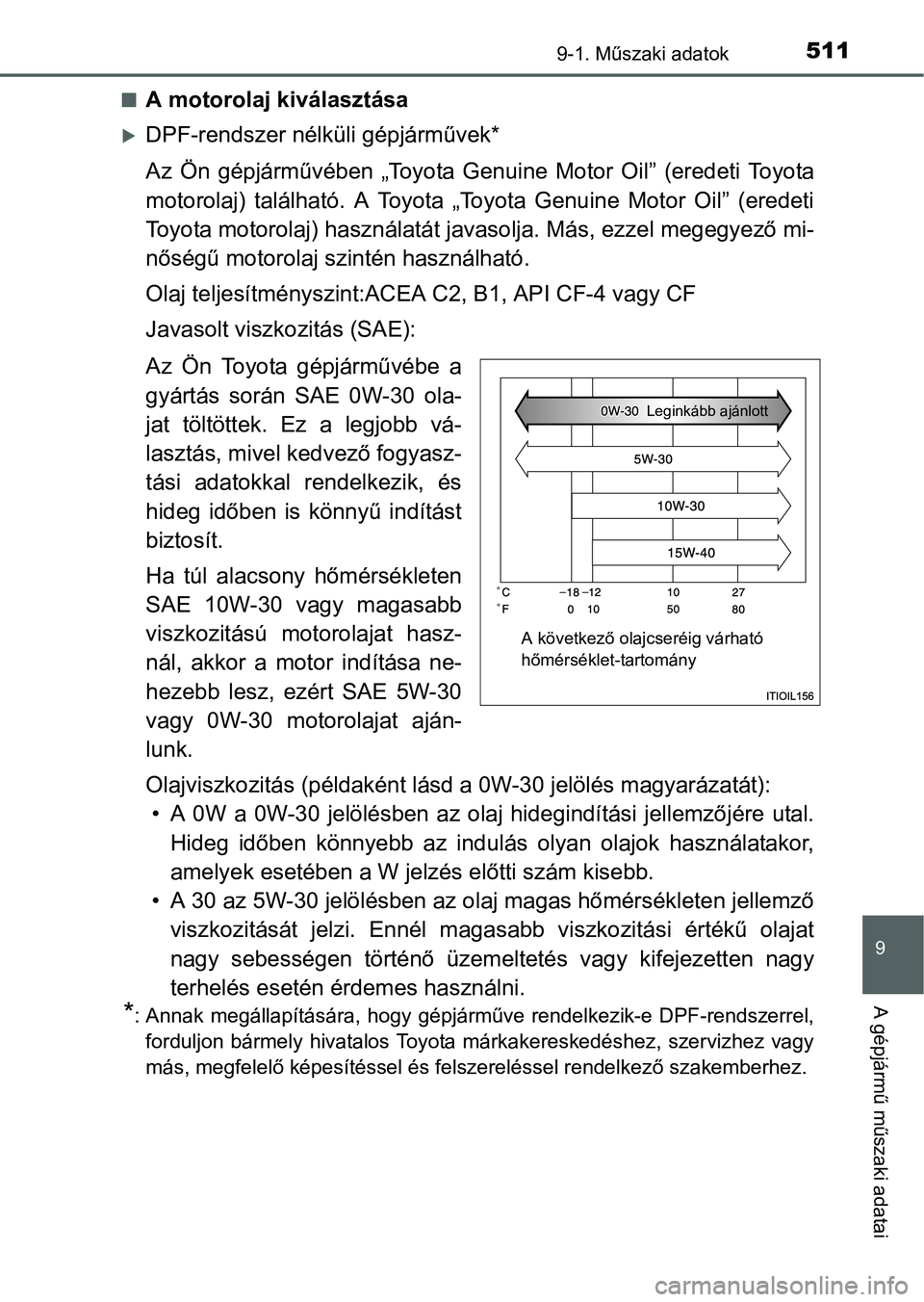

5119-1. Műszaki adatok
9
A gépjármű műszaki adatai
A motorolaj kiválasztása
DPF-rendszer nélküli gépjárművek*
Az Ön gépjárművében „Toyota Genuine Motor Oil” (eredeti Toyota
motorolaj) található. A Toyota „Toyota Genuine Motor Oil” (eredeti
Toyota motorolaj) használatát javasolja. Más, ezzel megegyező mi-
nőségű motorolaj szintén használható.
Olaj teljesítményszint:ACEA C2, B1, API CF-4 vagy CF
Javasolt viszkozitás (SAE):
Az Ön Toyota gépjárművébe a
gyártás során SAE 0W-30 ola-
jat töltöttek. Ez a legjobb vá-
lasztás, mivel kedvező fogyasz-
tási adatokkal rendelkezik, és
hideg időben is könnyű indítást
biztosít.
Ha túl alacsony hőmérsékleten
SAE 10W-30 vagy magasabb
viszkozitású motorolajat hasz-
nál, akkor a motor indítása ne-
hezebb lesz, ezért SAE 5W-30
vagy 0W-30 motorolajat aján-
lunk.
Olajviszkozitás (példaként lásd a 0W-30 jelölés magyarázatát):
• A 0W a 0W-30 jelölésben az olaj hidegindítási jellemzőjére utal.
Hideg időben könnyebb az indulás olyan olajok használatakor,
amelyek esetében a W jelzés előtti szám kisebb.
• A 30 az 5W-30 jelölésben az olaj magas hőmérsékleten jellemző
viszkozitását jelzi. Ennél magasabb viszkozitási értékű olajat
nagy sebességen történő üzemeltetés vagy kifejezetten nagy
terhelés esetén érdemes használni.
*: Annak megállapítására, hogy gépjárműve rendelkezik-e DPF-rendszerrel,
forduljon bármely hivatalos Toyota márkakereskedéshez, szervizhez vagy
más, megfelelő képesítéssel és felszereléssel rendelkező szakemberhez.
A következő olajcseréig várható
hőmérséklet-tartomány
Leginkább ajánlott

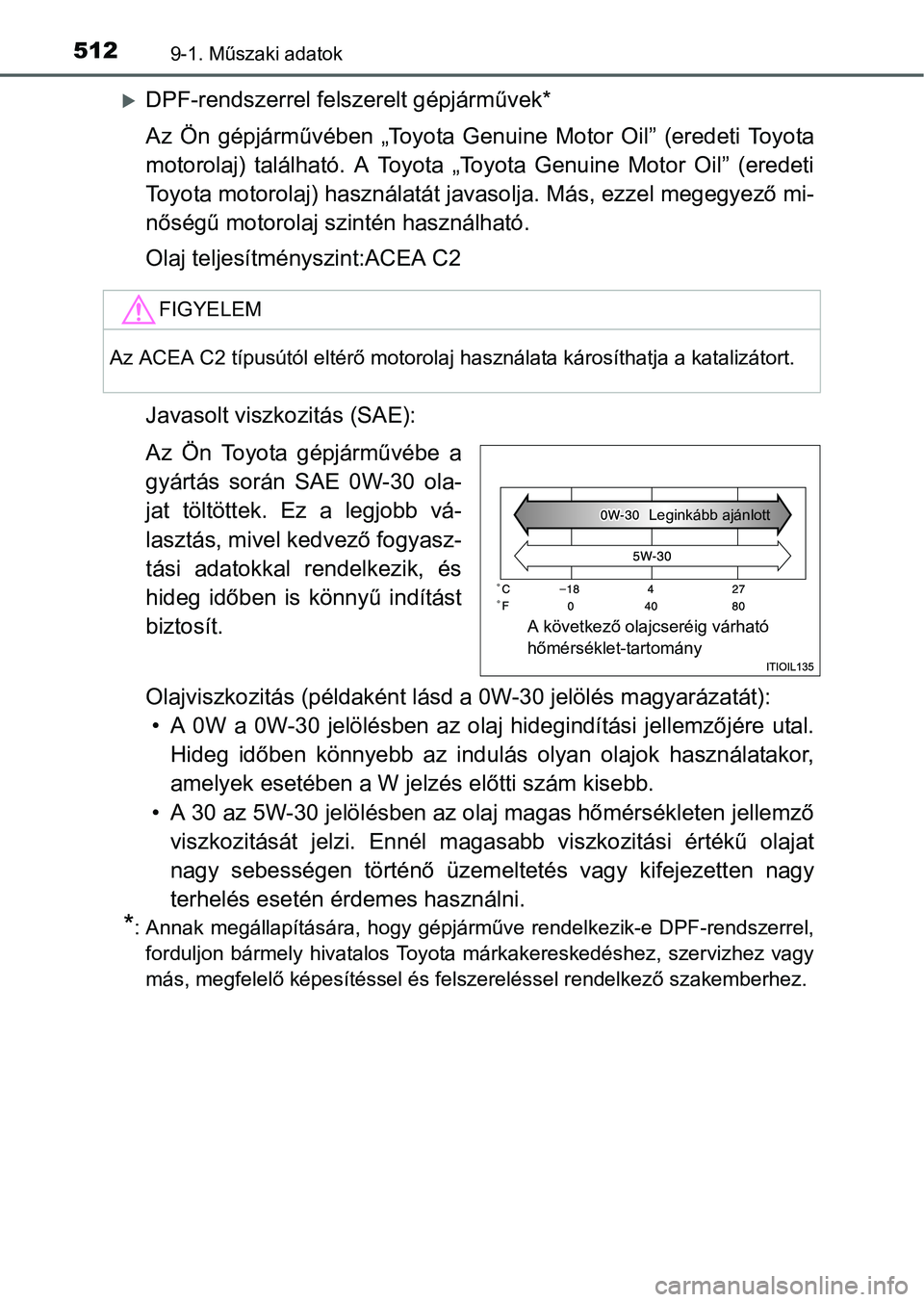

5129-1. Műszaki adatok
DPF-rendszerrel felszerelt gépjárművek*
Az Ön gépjárművében „Toyota Genuine Motor Oil” (eredeti Toyota
motorolaj) található. A Toyota „Toyota Genuine Motor Oil” (eredeti
Toyota motorolaj) használatát javasolja. Más, ezzel megegyező mi-
nőségű motorolaj szintén használható.
Olaj teljesítményszint:ACEA C2
Javasolt viszkozitás (SAE):
Az Ön Toyota gépjárművébe a
gyártás során SAE 0W-30 ola-
jat töltöttek. Ez a legjobb vá-
lasztás, mivel kedvező fogyasz-
tási adatokkal rendelkezik, és
hideg időben is könnyű indítást
biztosít.
Olajviszkozitás (példaként lásd a 0W-30 jelölés magyarázatát):
• A 0W a 0W-30 jelölésben az olaj hidegindítási jellemzőjére utal.
Hideg időben könnyebb az indulás olyan olajok használatakor,
amelyek esetében a W jelzés előtti szám kisebb.
• A 30 az 5W-30 jelölésben az olaj magas hőmérsékleten jellemző
viszkozitását jelzi. Ennél magasabb viszkozitási értékű olajat
nagy sebességen történő üzemeltetés vagy kifejezetten nagy
terhelés esetén érdemes használni.
*: Annak megállapítására, hogy gépjárműve rendelkezik-e DPF-rendszerrel,
forduljon bármely hivatalos Toyota márkakereskedéshez, szervizhez vagy
más, megfelelő képesítéssel és felszereléssel rendelkező szakemberhez.
FIGYELEM
Az ACEA C2 típusútól eltérő motorolaj használata károsíthatja a katalizátort.
A következő olajcseréig várható
hőmérséklet-tartomány
Leginkább ajánlott

5139-1. Műszaki adatok
9
A gépjármű műszaki adatai
Benzinmotor
Dízelmotor
Hűtőrendszer
Feltöltési
mennyiség
(Tájékoztató
adat)
1KR-FE
motor4,5 L (4,8 qt., 4,0 Imp.qt.)
1NR-FE
motor
Multidrive
4,8 L (5,1 qt., 4,2 Imp.qt.)
Kézi kapcsolású sebességváltó
4,6 L (4,9 qt., 4,0 Imp.qt.)
A hűtőfolyadék típusa
Az alábbiak egyikét használja:
• „Toyota Super Long Life Coolant” (szuper
hosszú élettartamú Toyota hűtőfolyadék)
• Egyéb, hasonlóan jó minőségű, etilén-glikol
alapú, szilikát-, amin-, nitrit-, borátmentes,
hosszú élettartamú („long-life”), hibrid szerves
sav technológiával készült hűtőfolyadék
Ne használjon tisztán csak vizet.
Feltöltési mennyiség
(Tájékoztató adat)
Kiegészítő utastérfűtés nélkül
4,5 L (4,8 qt., 4,0 Imp.qt.)
Kiegészítő utastérfűtéssel
4,9 L (5,2 qt., 4,3 Imp.qt.)
A hűtőfolyadék típusa
Az alábbiak egyikét használja:
• „Toyota Super Long Life Coolant” (szuper
hosszú élettartamú Toyota hűtőfolyadék)
• Egyéb, hasonlóan jó minőségű, etilén-glikol
alapú, szilikát-, amin-, nitrit-, borátmentes,
hosszú élettartamú („long-life”), hibrid szerves
sav technológiával készült hűtőfolyadék
Ne használjon tisztán csak vizet.

5149-1. Műszaki adatok
*: A feltöltési mennyiség referenciaérték. Ha cserére van szükség, keressen
fel hivatalos Toyota márkakereskedést, szervizt vagy más, megfelelő ké-
pesítéssel és felszereléssel rendelkező szakembert.

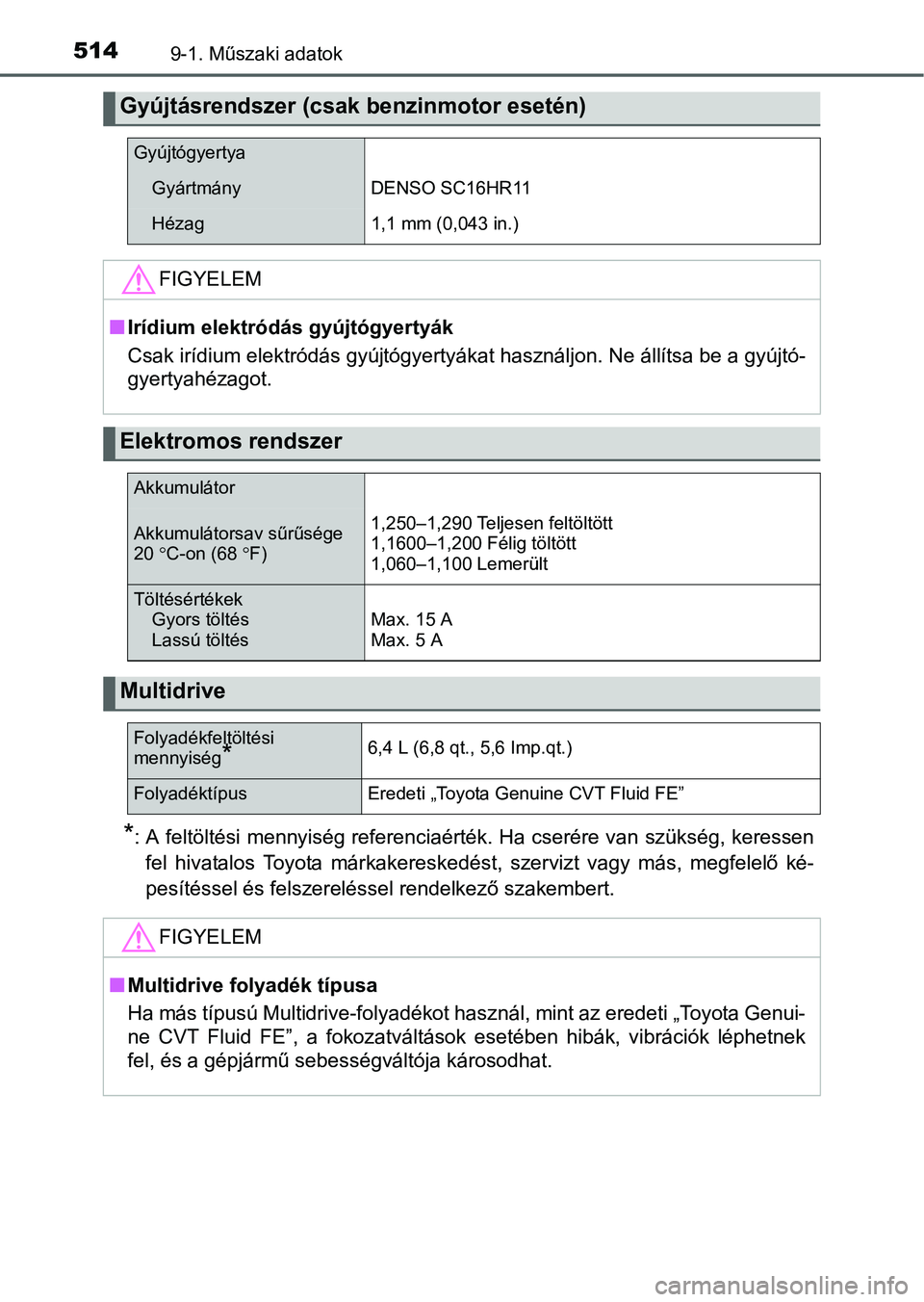

Gyújtásrendszer (csak benzinmotor esetén)
Gyújtógyertya
GyártmányDENSO SC16HR11
Hézag1,1 mm (0,043 in.)
FIGYELEM
Irídium elektródás gyújtógyertyák
Csak irídium elektródás gyújtógyertyákat használjon. Ne állítsa be a gyújtó-
gyertyahézagot.
Elektromos rendszer
Akkumulátor
Akkumulátorsav sűrűsége
20 C-on (68 F)1,250–1,290 Teljesen feltöltött
1,1600–1,200 Félig töltött
1,060–1,100 Lemerült
Töltésértékek
Gyors töltés
Lassú töltésMax. 15 A
Max. 5 A
Multidrive
Folyadékfeltöltési
mennyiség*6,4 L (6,8 qt., 5,6 Imp.qt.)
FolyadéktípusEredeti „Toyota Genuine CVT Fluid FE”
FIGYELEM
Multidrive folyadék típusa
Ha más típusú Multidrive-folyadékot használ, mint az eredeti „Toyota Genui-
ne CVT Fluid FE”, a fokozatváltások esetében hibák, vibrációk léphetnek
fel, és a gépjármű sebességváltója károsodhat.

5159-1. Műszaki adatok
9
A gépjármű műszaki adatai

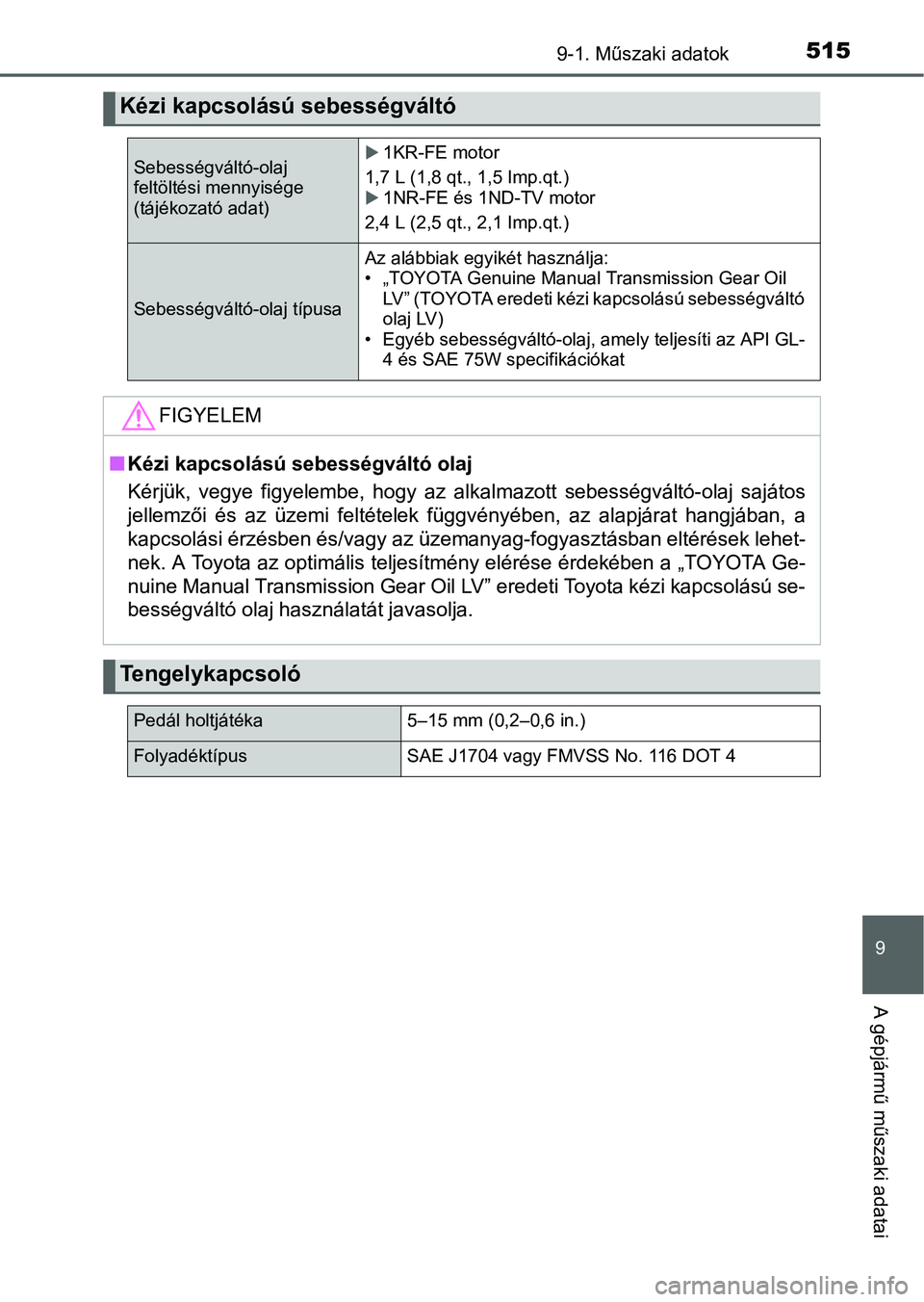

Kézi kapcsolású sebességváltó
Sebességváltó-olaj
feltöltési mennyisége
(tájékozató adat)1KR-FE motor
1,7 L (1,8 qt., 1,5 Imp.qt.)
1NR-FE és 1ND-TV motor
2,4 L (2,5 qt., 2,1 Imp.qt.)
Sebességváltó-olaj típusa
Az alábbiak egyikét használja:
• „TOYOTA Genuine Manual Transmission Gear Oil
LV” (TOYOTA eredeti kézi kapcsolású sebességváltó
olaj LV)
• Egyéb sebességváltó-olaj, amely teljesíti az API GL-
4 és SAE 75W specifikációkat
FIGYELEM
Kézi kapcsolású sebességváltó olaj
Kérjük, vegye figyelembe, hogy az alkalmazott sebességváltó-olaj sajátos
jellemzői és az üzemi feltételek függvényében, az alapjárat hangjában, a
kapcsolási érzésben és/vagy az üzemanyag-fogyasztásban eltérések lehet-
nek. A Toyota az optimális teljesítmény elérése érdekében a „TOYOTA Ge-
nuine Manual Transmission Gear Oil LV” eredeti Toyota kézi kapcsolású se-
bességváltó olaj használatát javasolja.
Tengelykapcsoló
Pedál holtjátéka5–15 mm (0,2–0,6 in.)
FolyadéktípusSAE J1704 vagy FMVSS No. 116 DOT 4

5169-1. Műszaki adatok
*1: Minimális pedálmagasság, a pedált 300 N (31,0 kgf, 67,4 lbf) erővel nyom-
va, járó motor mellett
*2: Rögzítőfékkar útja, ha 200 N (20,4 kgf, 45,0 lbf) erővel húzza felfelé

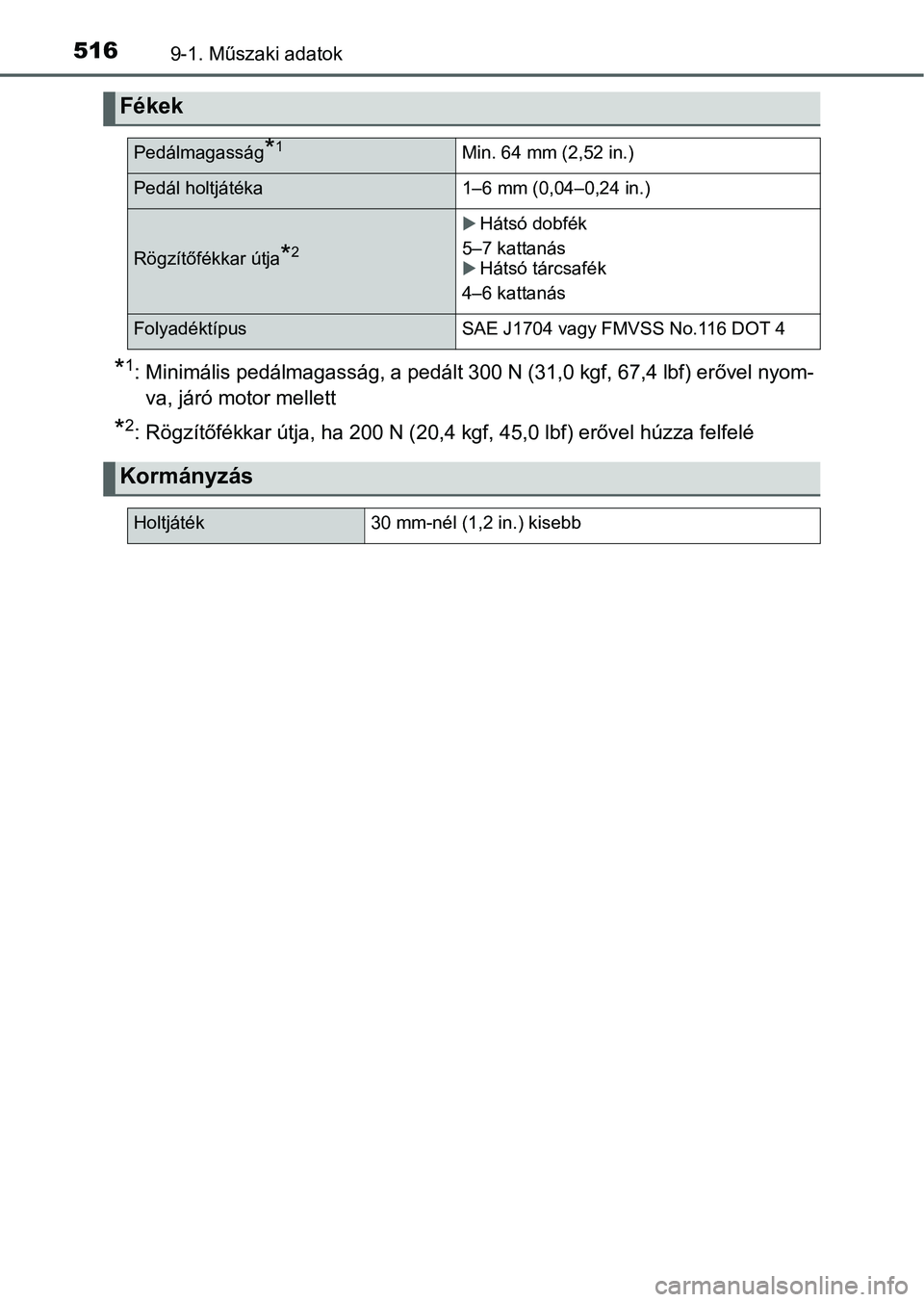

Fékek
Pedálmagasság*1Min. 64 mm (2,52 in.)
Pedál holtjátéka1–6 mm (0,04–0,24 in.)
Rögzítőfékkar útja*2
Hátsó dobfék
5–7 kattanás
Hátsó tárcsafék
4–6 kattanás
FolyadéktípusSAE J1704 vagy FMVSS No.116 DOT 4
Kormányzás
Holtjáték30 mm-nél (1,2 in.) kisebb

5179-1. Műszaki adatok
9
A gépjármű műszaki adatai

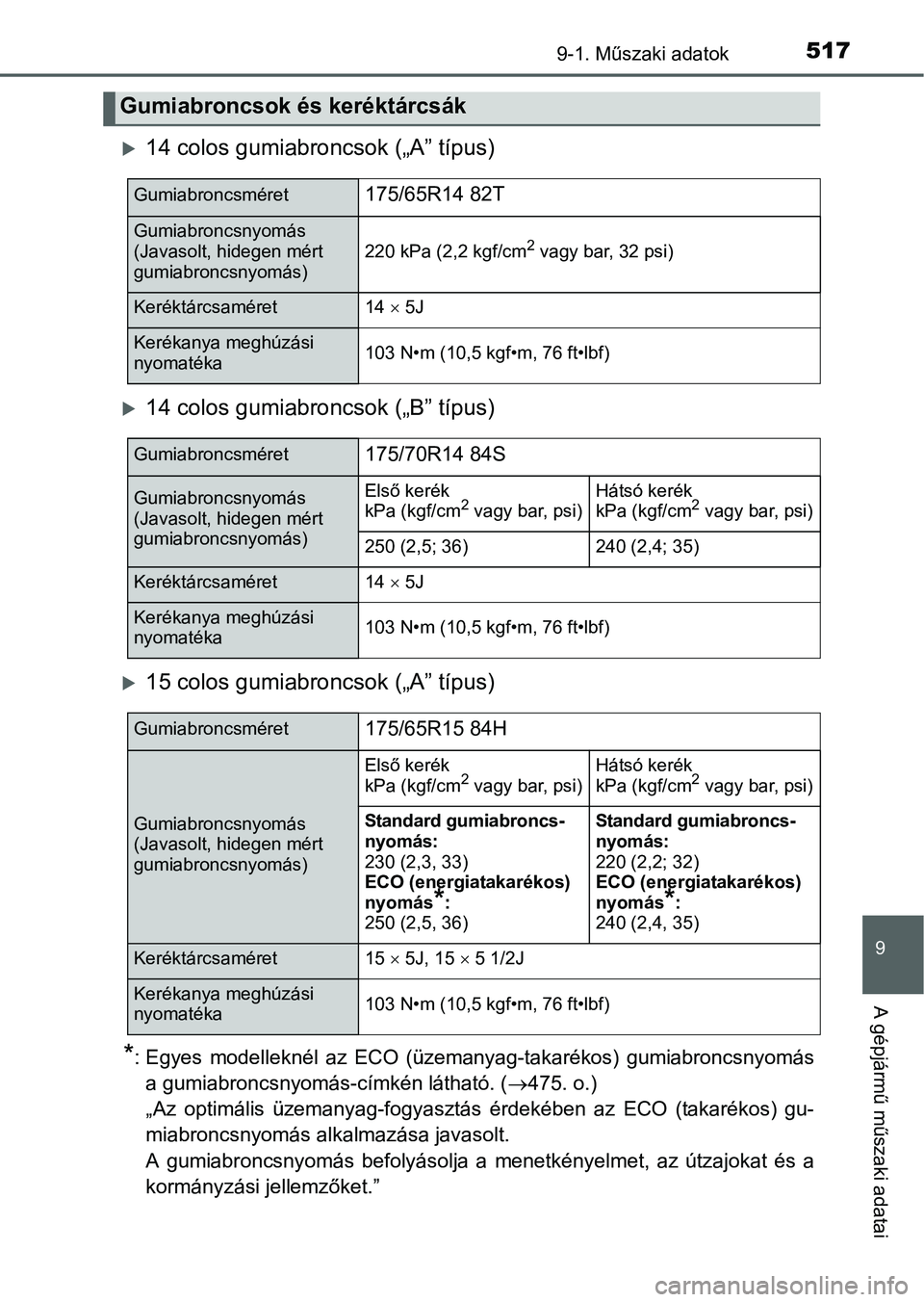

14 colos gumiabroncsok („A” típus)
14 colos gumiabroncsok („B” típus)
15 colos gumiabroncsok („A” típus)
*: Egyes modelleknél az ECO (üzemanyag-takarékos) gumiabroncsnyomás
a gumiabroncsnyomás-címkén látható. (475. o.)
„Az optimális üzemanyag-fogyasztás érdekében az ECO (takarékos) gu-
miabroncsnyomás alkalmazása javasolt.
A gumiabroncsnyomás befolyásolja a menetkényelmet, az útzajokat és a
kormányzási jellemzőket.”
Gumiabroncsok és keréktárcsák
Gumiabroncsméret175/65R14 82T
Gumiabroncsnyomás
(Javasolt, hidegen mért
gumiabroncsnyomás)220 kPa (2,2 kgf/cm2 vagy bar, 32 psi)
Keréktárcsaméret14  5J
Kerékanya meghúzási
nyomatéka103 N•m (10,5 kgf•m, 76 ft•lbf)
Gumiabroncsméret175/70R14 84S
Gumiabroncsnyomás
(Javasolt, hidegen mért
gumiabroncsnyomás)Első kerék
kPa (kgf/cm2 vagy bar, psi)Hátsó kerék
kPa (kgf/cm2 vagy bar, psi)
250 (2,5; 36)240 (2,4; 35)
Keréktárcsaméret14  5J
Kerékanya meghúzási
nyomatéka103 N•m (10,5 kgf•m, 76 ft•lbf)
Gumiabroncsméret175/65R15 84H
Gumiabroncsnyomás
(Javasolt, hidegen mért
gumiabroncsnyomás)
Első kerék
kPa (kgf/cm2 vagy bar, psi)Hátsó kerék
kPa (kgf/cm2 vagy bar, psi)
Standard gumiabroncs-
nyomás:
230 (2,3, 33)
ECO (energiatakarékos)
nyomás
*:
250 (2,5, 36)
Standard gumiabroncs-
nyomás:
220 (2,2; 32)
ECO (energiatakarékos)
nyomás
*:
240 (2,4, 35)
Keréktárcsaméret15  5J, 15  5 1/2J
Kerékanya meghúzási
nyomatéka103 N•m (10,5 kgf•m, 76 ft•lbf)

5189-1. Műszaki adatok

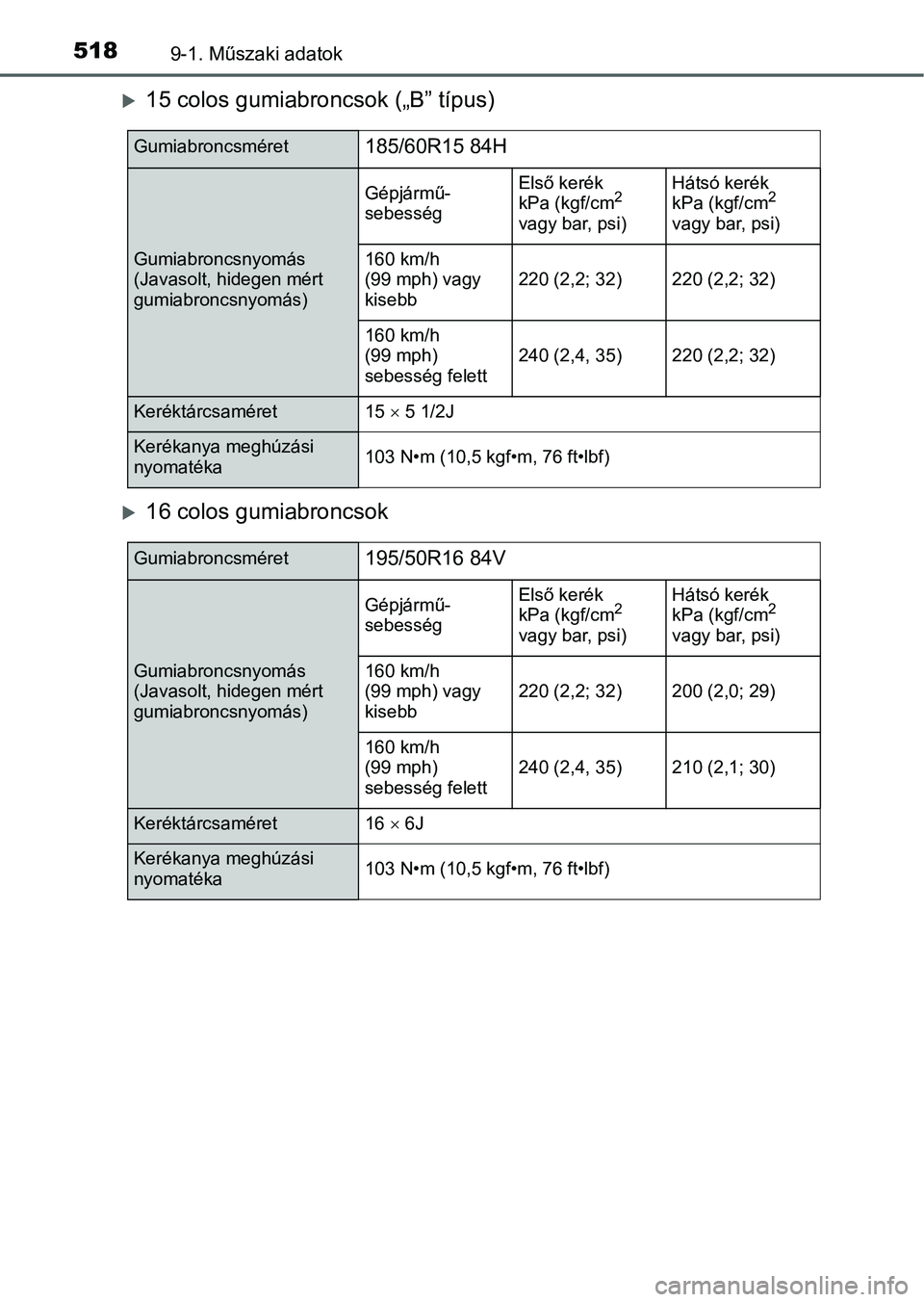

15 colos gumiabroncsok („B” típus)
16 colos gumiabroncsok
Gumiabroncsméret185/60R15 84H
Gumiabroncsnyomás
(Javasolt, hidegen mért
gumiabroncsnyomás)
Gépjármű-
sebességElső kerék
kPa (kgf/cm2
vagy bar, psi)Hátsó kerék
kPa (kgf/cm2
vagy bar, psi)
160 km/h
(99 mph) vagy
kisebb220 (2,2; 32)220 (2,2; 32)
160 km/h
(99 mph)
sebesség felett240 (2,4, 35)220 (2,2; 32)
Keréktárcsaméret15  5 1/2J
Kerékanya meghúzási
nyomatéka103 N•m (10,5 kgf•m, 76 ft•lbf)
Gumiabroncsméret195/50R16 84V
Gumiabroncsnyomás
(Javasolt, hidegen mért
gumiabroncsnyomás)
Gépjármű-
sebességElső kerék
kPa (kgf/cm2
vagy bar, psi)Hátsó kerék
kPa (kgf/cm2
vagy bar, psi)
160 km/h
(99 mph) vagy
kisebb220 (2,2; 32)200 (2,0; 29)
160 km/h
(99 mph)
sebesség felett240 (2,4, 35)210 (2,1; 30)
Keréktárcsaméret16  6J
Kerékanya meghúzási
nyomatéka103 N•m (10,5 kgf•m, 76 ft•lbf)

5199-1. Műszaki adatok
9
A gépjármű műszaki adatai

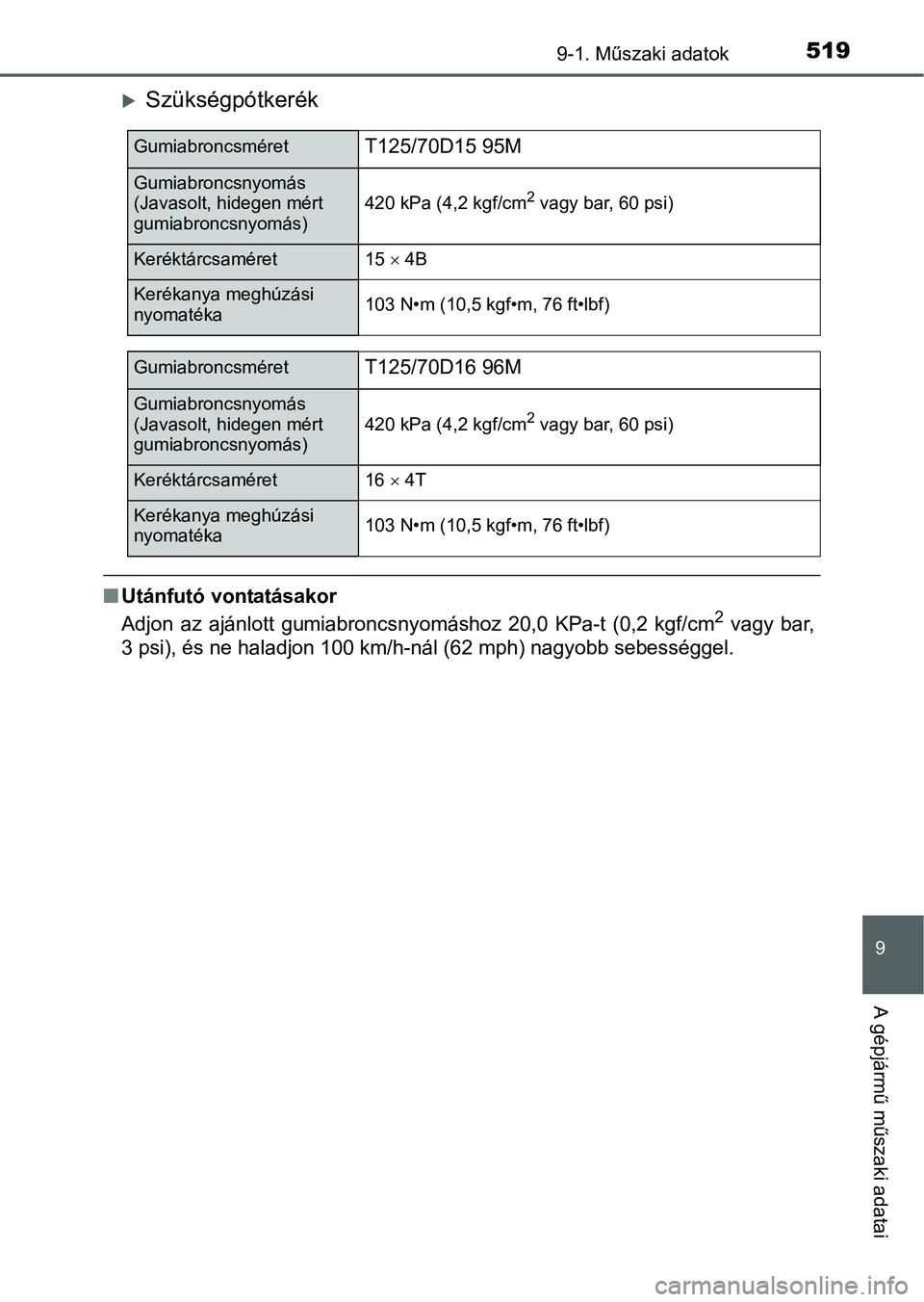

Szükségpótkerék
Utánfutó vontatásakor
Adjon az ajánlott gumiabroncsnyomáshoz 20,0 KPa-t (0,2 kgf/cm2 vagy bar,
3 psi), és ne haladjon 100 km/h-nál (62 mph) nagyobb sebességgel.
GumiabroncsméretT125/70D15 95M
Gumiabroncsnyomás
(Javasolt, hidegen mért
gumiabroncsnyomás)420 kPa (4,2 kgf/cm2 vagy bar, 60 psi)
Keréktárcsaméret15  4B
Kerékanya meghúzási
nyomatéka103 N•m (10,5 kgf•m, 76 ft•lbf)
GumiabroncsméretT125/70D16 96M
Gumiabroncsnyomás
(Javasolt, hidegen mért
gumiabroncsnyomás)420 kPa (4,2 kgf/cm2 vagy bar, 60 psi)
Keréktárcsaméret16  4T
Kerékanya meghúzási
nyomatéka103 N•m (10,5 kgf•m, 76 ft•lbf)

5209-1. Műszaki adatok

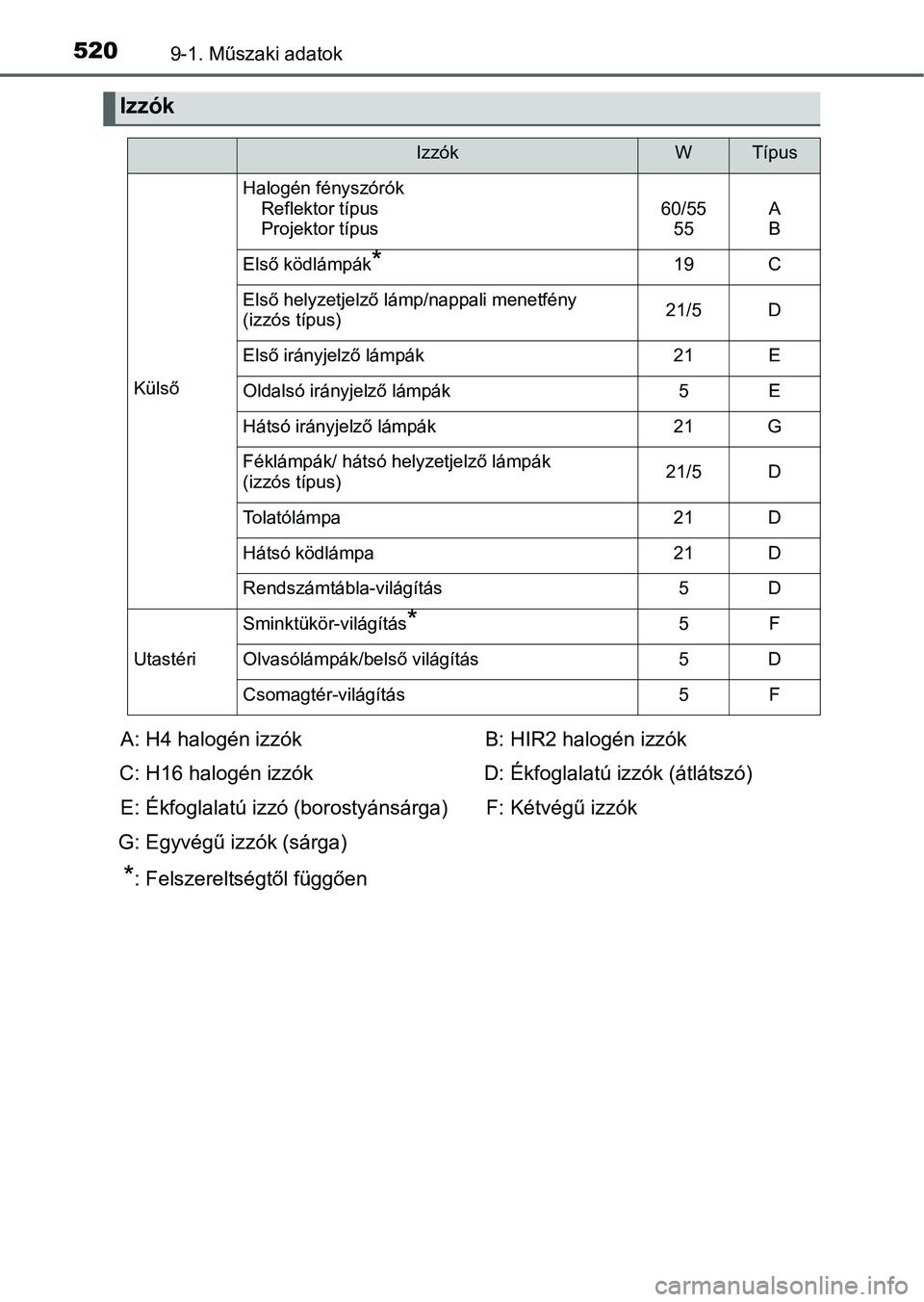

Izzók
IzzókWTípus
Külső
Halogén fényszórók
Reflektor típus
Projektor típus60/55
55A
B
Első ködlámpák*19C
Első helyzetjelző lámp/nappali menetfény
(izzós típus)21/5D
Első irányjelző lámpák21E
Oldalsó irányjelző lámpák5E
Hátsó irányjelző lámpák21G
Féklámpák/ hátsó helyzetjelző lámpák
(izzós típus)21/5D
Tolatólámpa21D
Hátsó ködlámpa21D
Rendszámtábla-világítás5D
Utastéri
Sminktükör-világítás*5F
Olvasólámpák/belső világítás5D
Csomagtér-világítás5F
A: H4 halogén izzók
C: H16 halogén izzók
E: Ékfoglalatú izzó (borostyánsárga)
G: Egyvégű izzók (sárga)B: HIR2 halogén izzók
D: Ékfoglalatú izzók (átlátszó)
F: Kétvégű izzók
*: Felszereltségtől függően
