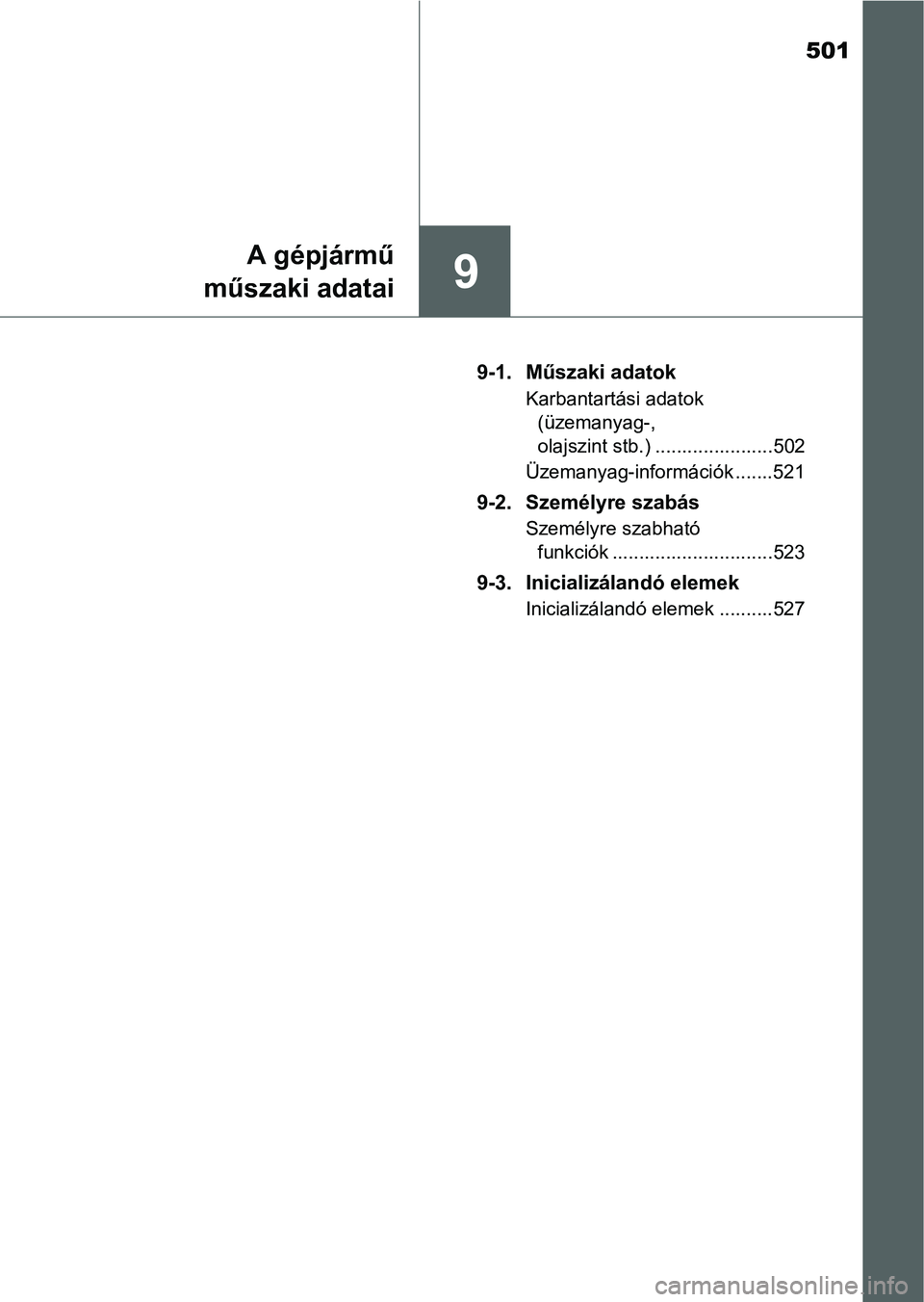

501
9
A gépjármű
műszaki adatai
9-1. Műszaki adatok
Karbantartási adatok
(üzemanyag-,
olajszint stb.) ......................502
Üzemanyag-információk .......521
9-2. Személyre szabás
Személyre szabható
funkciók ..............................523
9-3. Inicializálandó elemek
Inicializálandó elemek ..........527

5029-1. Műszaki adatok
Karbantartási adatok (üzemanyag-,
olajszint stb.)
Méretek és tömegek
Teljes hosszúság 3950 mm (155,5 in.)
Teljes szélesség 1695 mm (66,7 in.)
Teljes magasság*11510 mm (59,4 in.)
1520 mm (59,8 in.)*2
1530 mm (60,2 in.)*3
Tengelytáv 2510 mm (98,8 in.)
Nyomtáv
Elöl1485 mm (58,5 in.)
4
1470 mm (57,9 in.)5
1460 mm (57,5 in.)6
Hátul1470 mm (57,9 in.)
4
1460 mm (57,5 in.)5
1445 mm (56,9 in.)6
Megengedett
legnagyobb
össztömeg
1KR-FE motor 1450 kg (3197 lb.)
1NR-FE motor
Multidrive
1500 kg (3307 lb.)
Kézi kapcsolású sebességváltó
1490 kg (3285 lb.)
1ND-TV motor 1545 kg (3406 lb.)
Megengedett
legnagyobb
tengelyterhelésElöl
1KR-FE motor
825 kg (1819 lb.)
1NR-FE motor
850 kg (1874 lb.)
1ND-TV motor
895 kg (1973 lb.)
Hátul 825 kg (1819 lb.)
Vonóhorog-terhelés 50 kg (110 lb.)

5039-1. Műszaki adatok
9
A gépjármű műszaki adatai
*1: Terheletlen gépjárművek
*2: Egyenetlen útra való felszereléssel rendelkező gépjárművek (gépjármű
magasítás nélkül)
*3: Egyenetlen útra való felszereléssel rendelkező gépjárművek (megemelt
gépjármű magassággal)
*4: 175/65R14, 175/70R14 vagy 175/65R15 gumiabroncsok
*5: 185/60R15 gumiabroncsok
*6: 195/50R16 gumiabroncsok
*7: N1 gépjárműosztályba tartozó modellek
*8: Az M1 gépjárműosztály modelljei

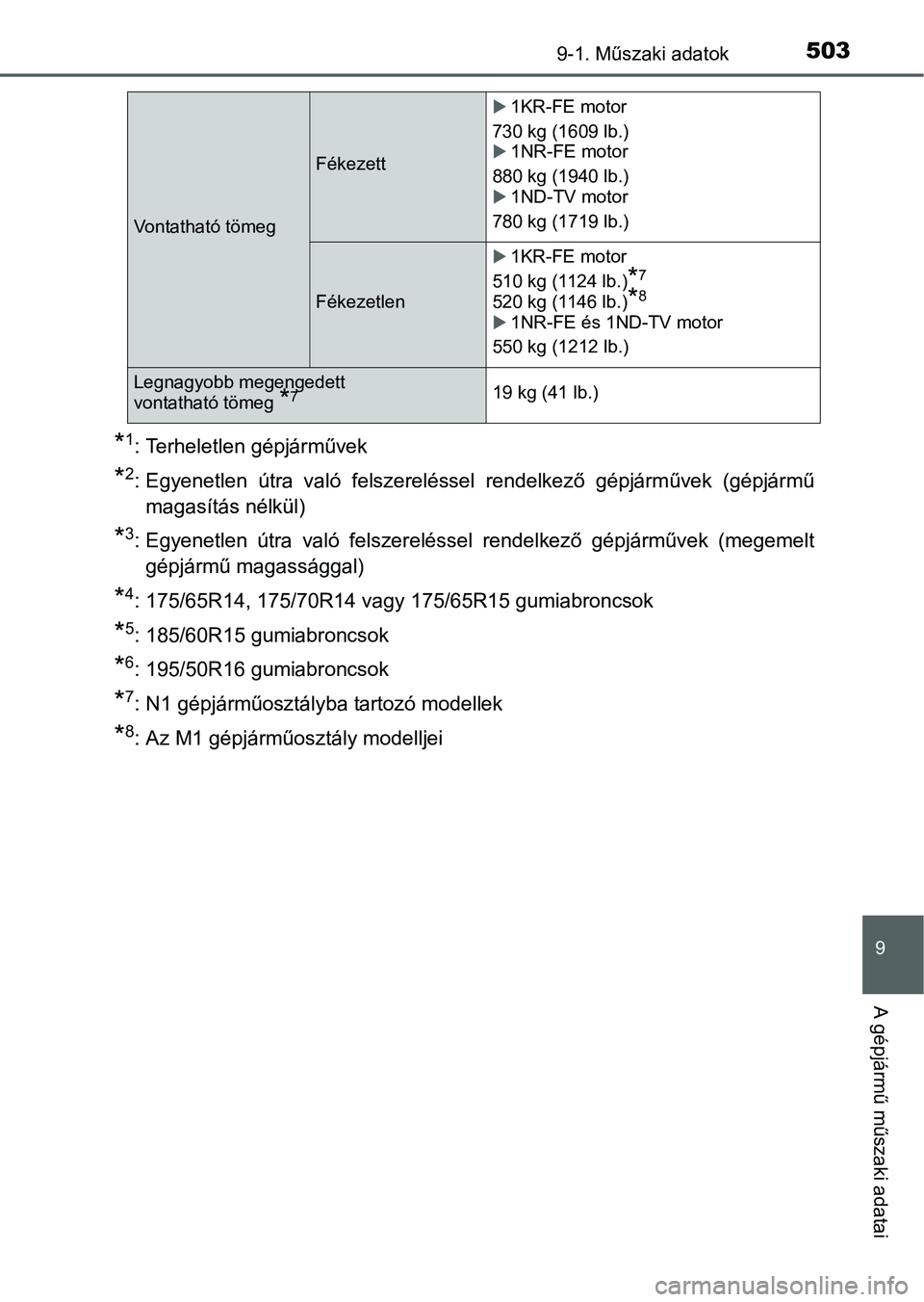

Vontatható tömeg
Fékezett
1KR-FE motor
730 kg (1609 lb.)
1NR-FE motor
880 kg (1940 lb.)
1ND-TV motor
780 kg (1719 lb.)
Fékezetlen
1KR-FE motor
510 kg (1124 lb.)
*7
520 kg (1146 lb.)*8
1NR-FE és 1ND-TV motor
550 kg (1212 lb.)
Legnagyobb megengedett
vontatható tömeg *719 kg (41 lb.)

5049-1. Műszaki adatok

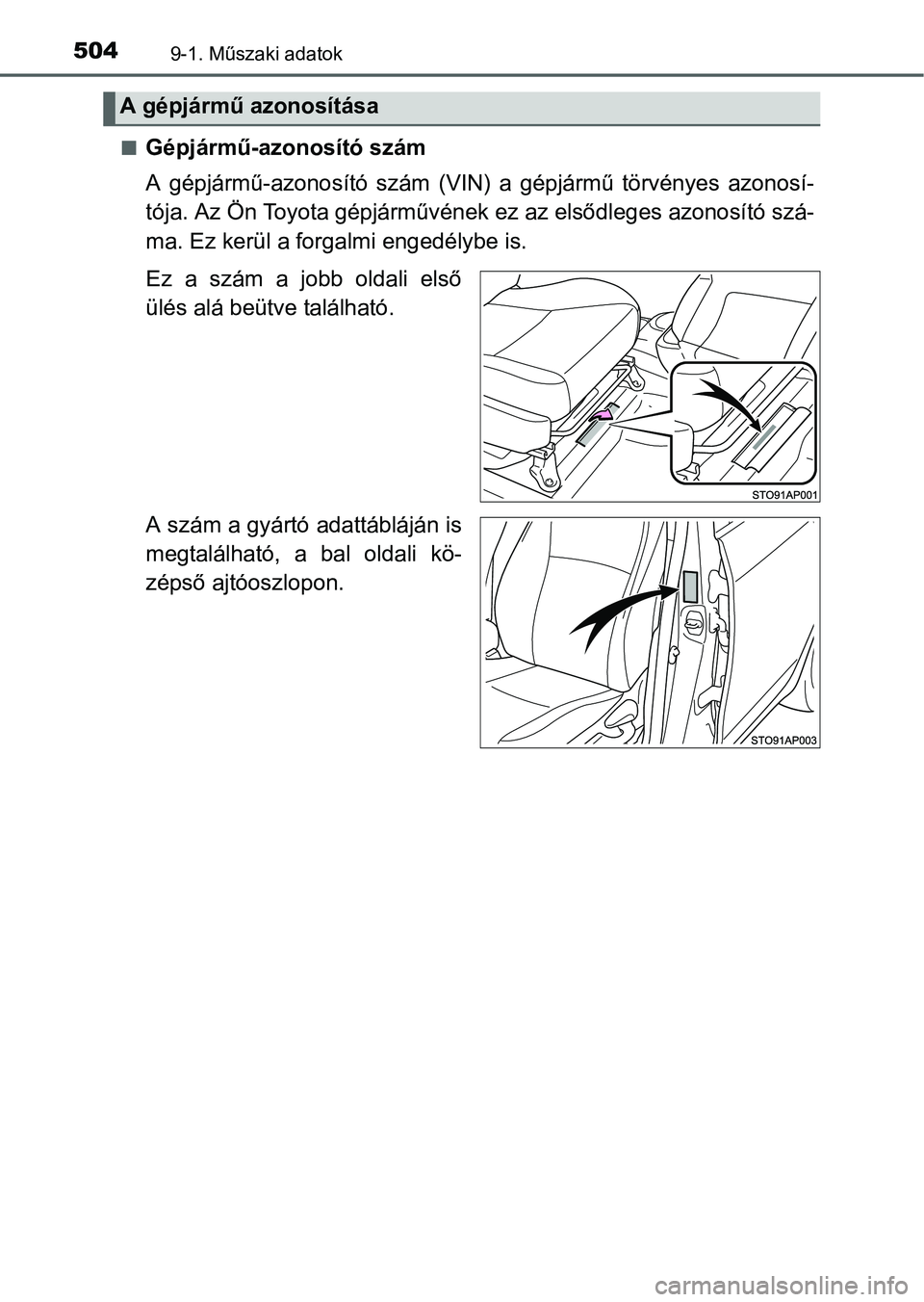

Gépjármű-azonosító szám
A gépjármű-azonosító szám (VIN) a gépjármű törvényes azonosí-
tója. Az Ön Toyota gépjárművének ez az elsődleges azonosító szá-
ma. Ez kerül a forgalmi engedélybe is.
Ez a szám a jobb oldali első
ülés alá beütve található.
A szám a gyártó adattábláján is
megtalálható, a bal oldali kö-
zépső ajtóoszlopon.
A gépjármű azonosítása

5059-1. Műszaki adatok
9
A gépjármű műszaki adatai
Motorszám
A motorszám az ábrán jelzett helyen, a motorblokkba van beütve.
Benzinmotor
1KR-FE motor
1KR-FE motor1NR-FE motor
1ND-TV motor
Motor
Modell1KR-FE
Típus3 hengeres, soros elrendezésű, 4 ütemű,
benzinüzemű
Furat és löket71,0  84,0 mm (2,79  3,30 in.)
Lökettérfogat998 cm3 (60,9 cu.in.)
Szelephézag
(hideg motor)Szívó: 0,145–0,235 mm (0,04–0,24 in.)
Kipufogó: 0,275–0,365 mm (0,011–0,014 in.)
HajtószíjfeszességAutomatikus beállítás

5069-1. Műszaki adatok

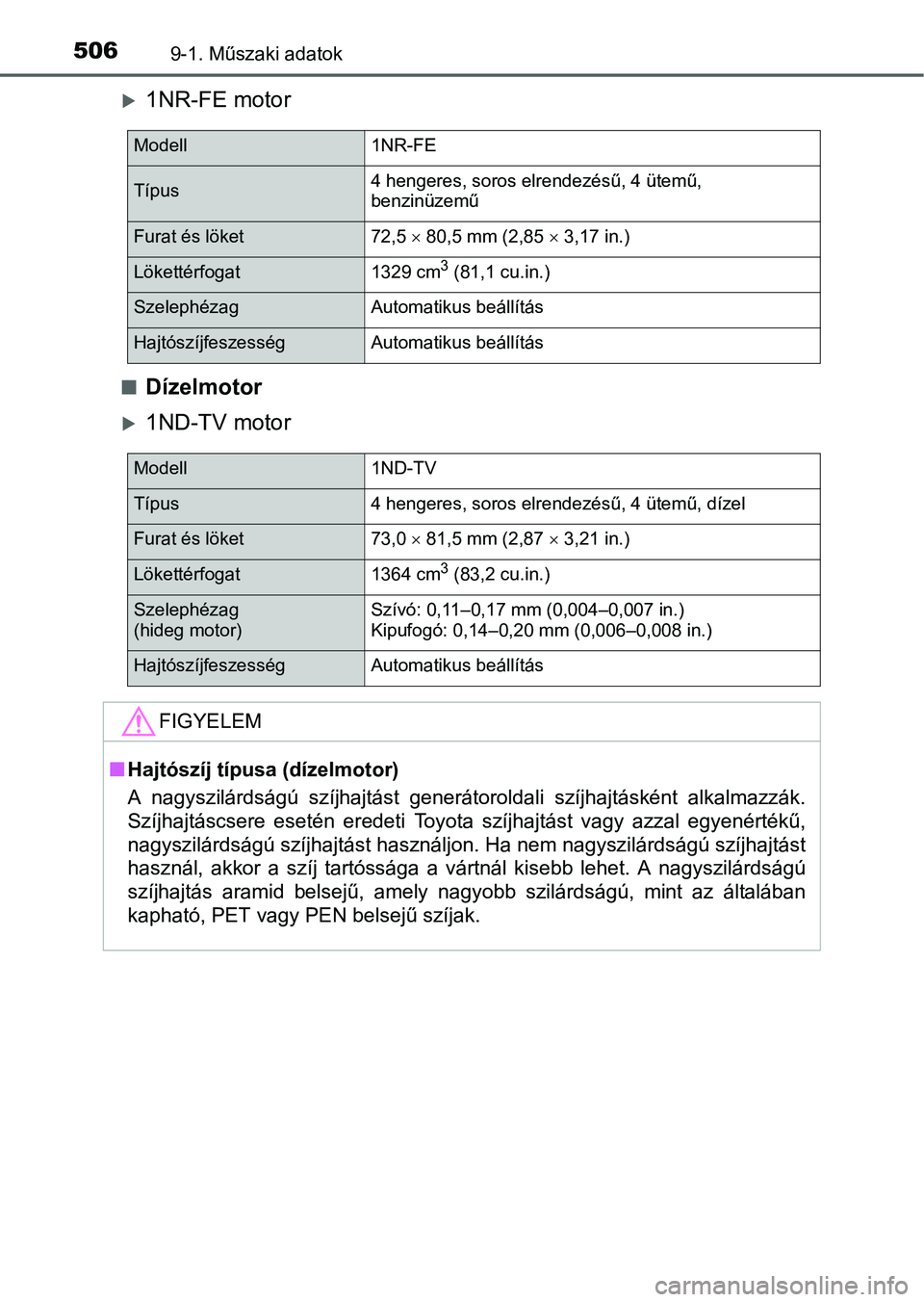

1NR-FE motor
Dízelmotor
1ND-TV motor
Modell1NR-FE
Típus4 hengeres, soros elrendezésű, 4 ütemű,
benzinüzemű
Furat és löket72,5  80,5 mm (2,85  3,17 in.)
Lökettérfogat1329 cm3 (81,1 cu.in.)
SzelephézagAutomatikus beállítás
HajtószíjfeszességAutomatikus beállítás
Modell1ND-TV
Típus4 hengeres, soros elrendezésű, 4 ütemű, dízel
Furat és löket73,0  81,5 mm (2,87  3,21 in.)
Lökettérfogat1364 cm3 (83,2 cu.in.)
Szelephézag
(hideg motor)Szívó: 0,11–0,17 mm (0,004–0,007 in.)
Kipufogó: 0,14–0,20 mm (0,006–0,008 in.)
HajtószíjfeszességAutomatikus beállítás
FIGYELEM
Hajtószíj típusa (dízelmotor)
A nagyszilárdságú szíjhajtást generátoroldali szíjhajtásként alkalmazzák.
Szíjhajtáscsere esetén eredeti Toyota szíjhajtást vagy azzal egyenértékű,
nagyszilárdságú szíjhajtást használjon. Ha nem nagyszilárdságú szíjhajtást
használ, akkor a szíj tartóssága a vártnál kisebb lehet. A nagyszilárdságú
szíjhajtás aramid belsejű, amely nagyobb szilárdságú, mint az általában
kapható, PET vagy PEN belsejű szíjak.

5079-1. Műszaki adatok
9
A gépjármű műszaki adatai
Benzinmotor
Dízelmotor

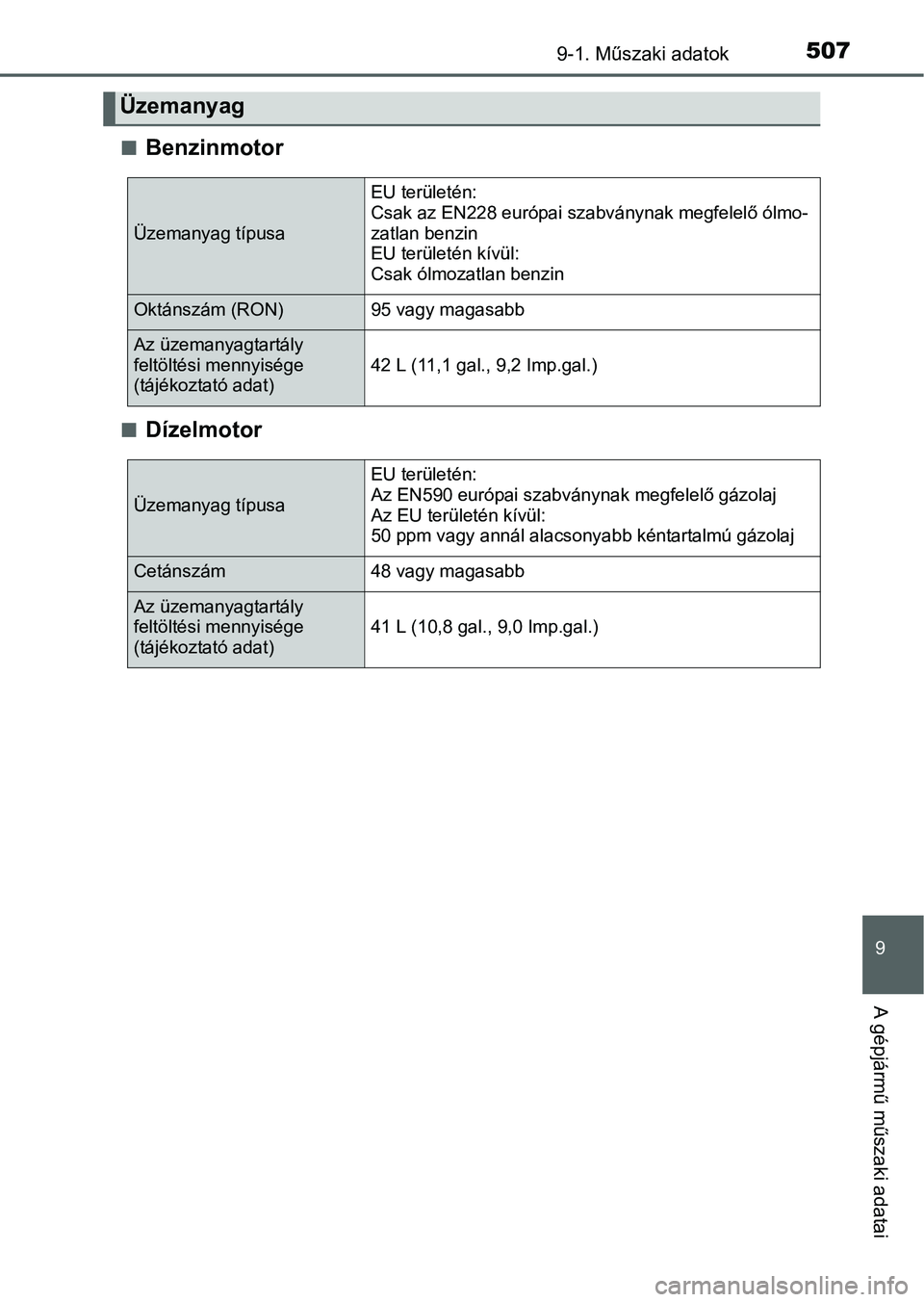

Üzemanyag
Üzemanyag típusa
EU területén:
Csak az EN228 európai szabványnak megfelelő ólmo-
zatlan benzin
EU területén kívül:
Csak ólmozatlan benzin
Oktánszám (RON)95 vagy magasabb
Az üzemanyagtartály
feltöltési mennyisége
(tájékoztató adat)42 L (11,1 gal., 9,2 Imp.gal.)
Üzemanyag típusa
EU területén:
Az EN590 európai szabványnak megfelelő gázolaj
Az EU területén kívül:
50 ppm vagy annál alacsonyabb kéntartalmú gázolaj
Cetánszám48 vagy magasabb
Az üzemanyagtartály
feltöltési mennyisége
(tájékoztató adat)41 L (10,8 gal., 9,0 Imp.gal.)

5089-1. Műszaki adatok

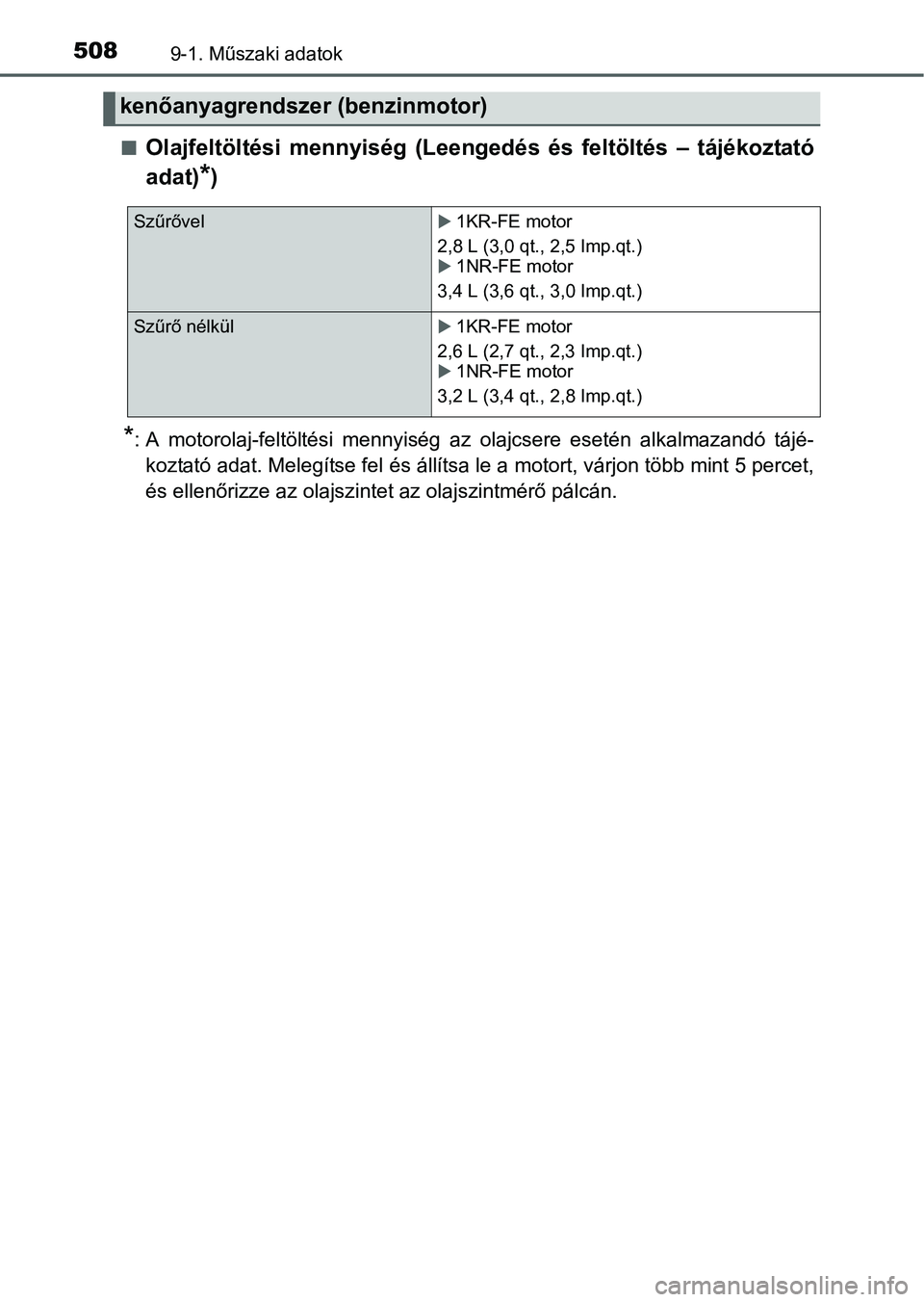

Olajfeltöltési mennyiség (Leengedés és feltöltés – tájékoztató
adat)
*)
*: A motorolaj-feltöltési mennyiség az olajcsere esetén alkalmazandó tájé-
koztató adat. Melegítse fel és állítsa le a motort, várjon több mint 5 percet,
és ellenőrizze az olajszintet az olajszintmérő pálcán.
kenőanyagrendszer (benzinmotor)
Szűrővel1KR-FE motor
2,8 L (3,0 qt., 2,5 Imp.qt.)
1NR-FE motor
3,4 L (3,6 qt., 3,0 Imp.qt.)
Szűrő nélkül1KR-FE motor
2,6 L (2,7 qt., 2,3 Imp.qt.)
1NR-FE motor
3,2 L (3,4 qt., 2,8 Imp.qt.)

5099-1. Műszaki adatok
9
A gépjármű műszaki adatai

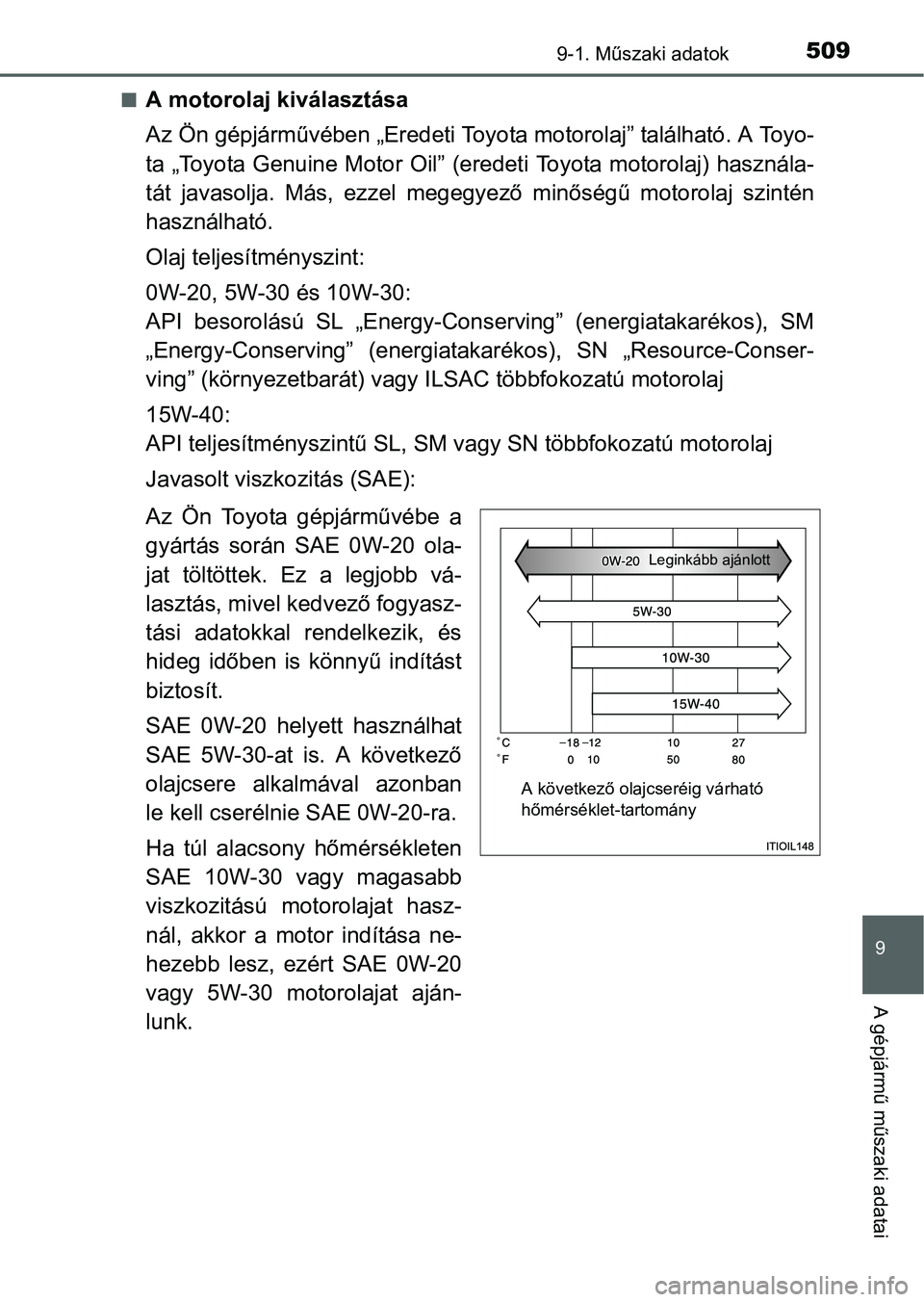

A motorolaj kiválasztása
Az Ön gépjárművében „Eredeti Toyota motorolaj” található. A Toyo-
ta „Toyota Genuine Motor Oil” (eredeti Toyota motorolaj) használa-
tát javasolja. Más, ezzel megegyező minőségű motorolaj szintén
használható.
Olaj teljesítményszint:
0W-20, 5W-30 és 10W-30:
API besorolású SL „Energy-Conserving” (energiatakarékos), SM
„Energy-Conserving” (energiatakarékos), SN „Resource-Conser-
ving” (környezetbarát) vagy ILSAC többfokozatú motorolaj
15W-40:
API teljesítményszintű SL, SM vagy SN többfokozatú motorolaj
Javasolt viszkozitás (SAE):
Az Ön Toyota gépjárművébe a
gyártás során SAE 0W-20 ola-
jat töltöttek. Ez a legjobb vá-
lasztás, mivel kedvező fogyasz-
tási adatokkal rendelkezik, és
hideg időben is könnyű indítást
biztosít.
SAE 0W-20 helyett használhat
SAE 5W-30-at is. A következő
olajcsere alkalmával azonban
le kell cserélnie SAE 0W-20-ra.
Ha túl alacsony hőmérsékleten
SAE 10W-30 vagy magasabb
viszkozitású motorolajat hasz-
nál, akkor a motor indítása ne-
hezebb lesz, ezért SAE 0W-20
vagy 5W-30 motorolajat aján-
lunk.
A következő olajcseréig várható
hőmérséklet-tartomány
Leginkább ajánlott

5109-1. Műszaki adatok

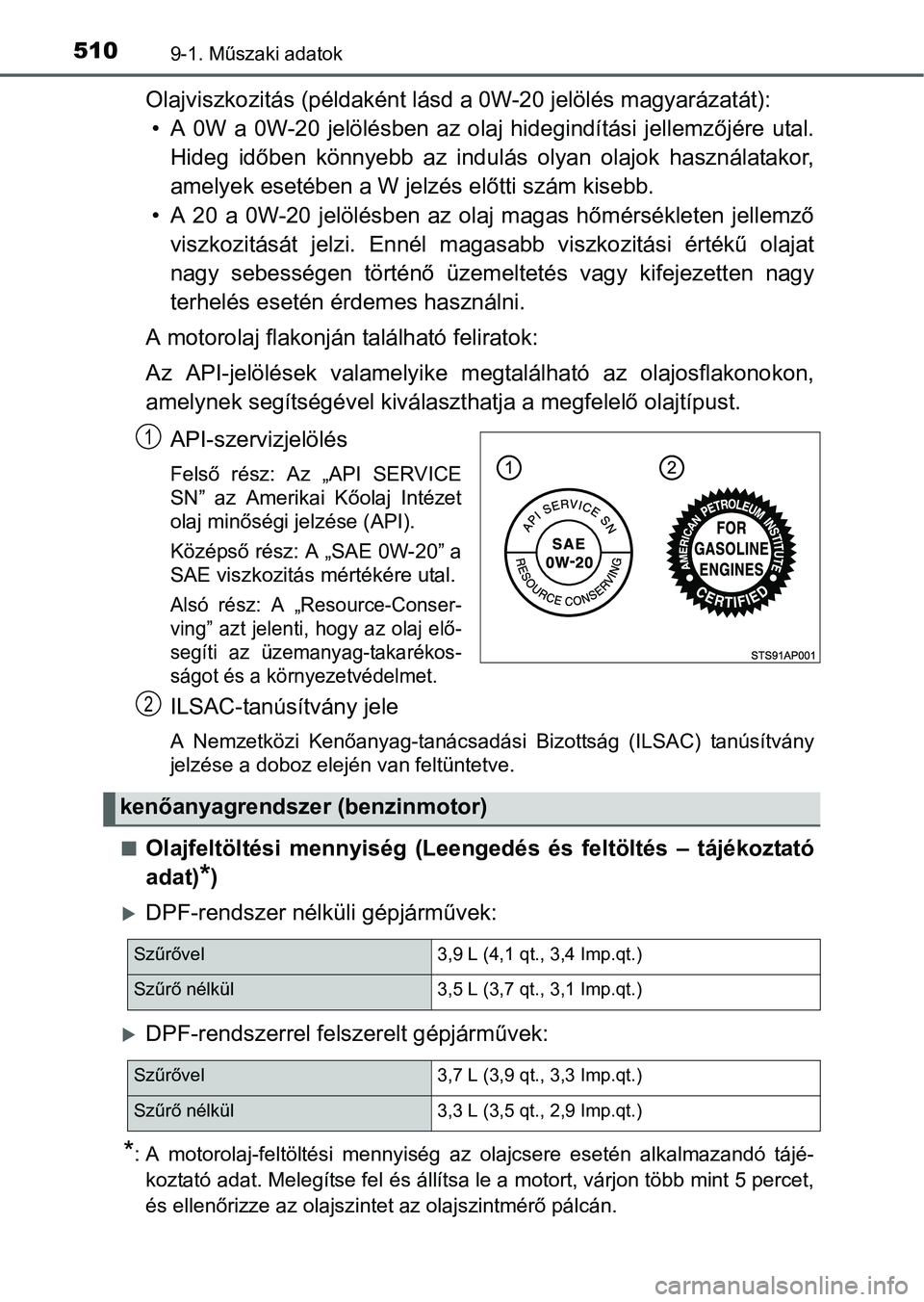

Olajviszkozitás (példaként lásd a 0W-20 jelölés magyarázatát):
• A 0W a 0W-20 jelölésben az olaj hidegindítási jellemzőjére utal.
Hideg időben könnyebb az indulás olyan olajok használatakor,
amelyek esetében a W jelzés előtti szám kisebb.
• A 20 a 0W-20 jelölésben az olaj magas hőmérsékleten jellemző
viszkozitását jelzi. Ennél magasabb viszkozitási értékű olajat
nagy sebességen történő üzemeltetés vagy kifejezetten nagy
terhelés esetén érdemes használni.
A motorolaj flakonján található feliratok:
Az API-jelölések valamelyike megtalálható az olajosflakonokon,
amelynek segítségével kiválaszthatja a megfelelő olajtípust.
API-szervizjelölés
Felső rész: Az „API SERVICE
SN” az Amerikai Kőolaj Intézet
olaj minőségi jelzése (API).
Középső rész: A „SAE 0W-20” a
SAE viszkozitás mértékére utal.
Alsó rész: A „Resource-Conser-
ving” azt jelenti, hogy az olaj elő-
segíti az üzemanyag-takarékos-
ságot és a környezetvédelmet.
ILSAC-tanúsítvány jele
A Nemzetközi Kenőanyag-tanácsadási Bizottság (ILSAC) tanúsítvány
jelzése a doboz elején van feltüntetve.

Olajfeltöltési mennyiség (Leengedés és feltöltés – tájékoztató
adat)
*)
DPF-rendszer nélküli gépjárművek:
DPF-rendszerrel felszerelt gépjárművek:
*: A motorolaj-feltöltési mennyiség az olajcsere esetén alkalmazandó tájé-
koztató adat. Melegítse fel és állítsa le a motort, várjon több mint 5 percet,
és ellenőrizze az olajszintet az olajszintmérő pálcán.
1
2
kenőanyagrendszer (benzinmotor)
Szűrővel 3,9 L (4,1 qt., 3,4 Imp.qt.)
Szűrő nélkül 3,5 L (3,7 qt., 3,1 Imp.qt.)
Szűrővel 3,7 L (3,9 qt., 3,3 Imp.qt.)
Szűrő nélkül 3,3 L (3,5 qt., 2,9 Imp.qt.)
