1011-4. Lopásgátló rendszer
1
Biztonság és védelem
nIndításgátló rendszer tanúsít ványai (intelligens nyitási és ind ítórendszer
nélküli gépjárművek)
A „MEGFELELŐSÉGI NYILATKOZAT” (DoC) a következő cí-
men érhető el:
http://www.tokai-rika.co.jp/pc

1021-4. Lopásgátló rendszer

1031-4. Lopásgátló rendszer
1
Biztonság és védelem
FIGYELEM
nA rendszer helyes működését biztosítandó
Ne módosítsa és ne szerelje ki a rendszert. Ha módosítja vagy k iszereli, a
rendszer megfelelő működése nem garantálható.

1041-4. Lopásgátló rendszer
Kettős ajtózárrendszer
Az ilyen rendszerrel felszerelt gép-
járművek mindkét első ajtajának
ablakát címkékk el látják el.
Kapcsolja ki a motorindító gombo t, minden utas szálljon ki a gépjár-
műből, és győződjön meg arról, hogy minden ajtó be van-e csukva .
A nyitási funkció has ználatával (intelligens nyitási és indítórendszerrel
felszerelt gépjárművek beszállási funkcióval):
5 másodpercen belül érintse meg kétszer a külső ajtófogantyún l évő
érzékelő területét.
A távirányító használatával:
5 másodpercen belül kétszer nyomja meg a gombot.
: Felszereltségtől függően
A gépjárműbe való illetéktelen behatolást úgy akadályozhatja
meg, hogy a gépjárművön belülr ől és kívülről működtethető
ajtózárnyitó funkciót kikapcsolja.
Kettős ajtózárrendszer aktiválása

1051-4. Lopásgátló rendszer
1
Biztonság és védelem
A nyitási funkció használatával (intelligens nyitási és indítórendszerrel
felszerelt gépjárművek beszállási funkcióval):
Fogja meg bármely első ajtó külső ajtófogantyúját, vagy nyomja meg
a csomagtérajtó-nyitógombot.
A távirányító használatával:
Nyomja meg a gombot.
Kettős ajtózárrendszer kikapcsolása
VIGYÁZAT!
n A kettős ajtózárrendszerre vonatkozó biztonsági figyelmeztetése k
Amennyiben utasok tartózkodnak a gépjárműben, soha ne aktiválja a kettős
ajtózárrendszert, mivel az ajtókat ebben az esetben belülről ne m lehet ki-
nyitni.

1061-4. Lopásgátló rendszer

107
2Műszercsoport
2. MűszercsoportFigyelmeztető lámpák és visszajelző lámpák ...... 108
Mérőműszerek és kijelzők (monokróm kijelzővel
felszerelt gépjárművek) ... 114
Mérőműszerek és kijelzők (színes kijelzővel
felszerelt gépjárművek) ... 117
Többfunkciós információs kijelző (monokróm kijelzővel
felszerelt gépjárművek) ... 121
Többfunkciós információs kijelző (színes kijelzővel
felszerelt gépjárművek) ... 125
Energiamonitor/ fogyasztás képernyő........ 133

1082 A műszercsoport
Figyelmeztető lámpák és visszajelz ő
lámpák
Monokróm kijelzővel fe lszerelt gépjárművek
Színes kijelzővel felszerelt gépjárművek
A műszercsoporton és a középkonz olon található figyelmeztető
lámpák és visszajelző l ámpák a gépjármű különböző rendszerei-
nek állapotáról tájékoztatják a vezetőt.
Magyarázatként a következő ábra az összes figyelmeztető lám-
pát és visszajelző l ámpát felvonultatja.

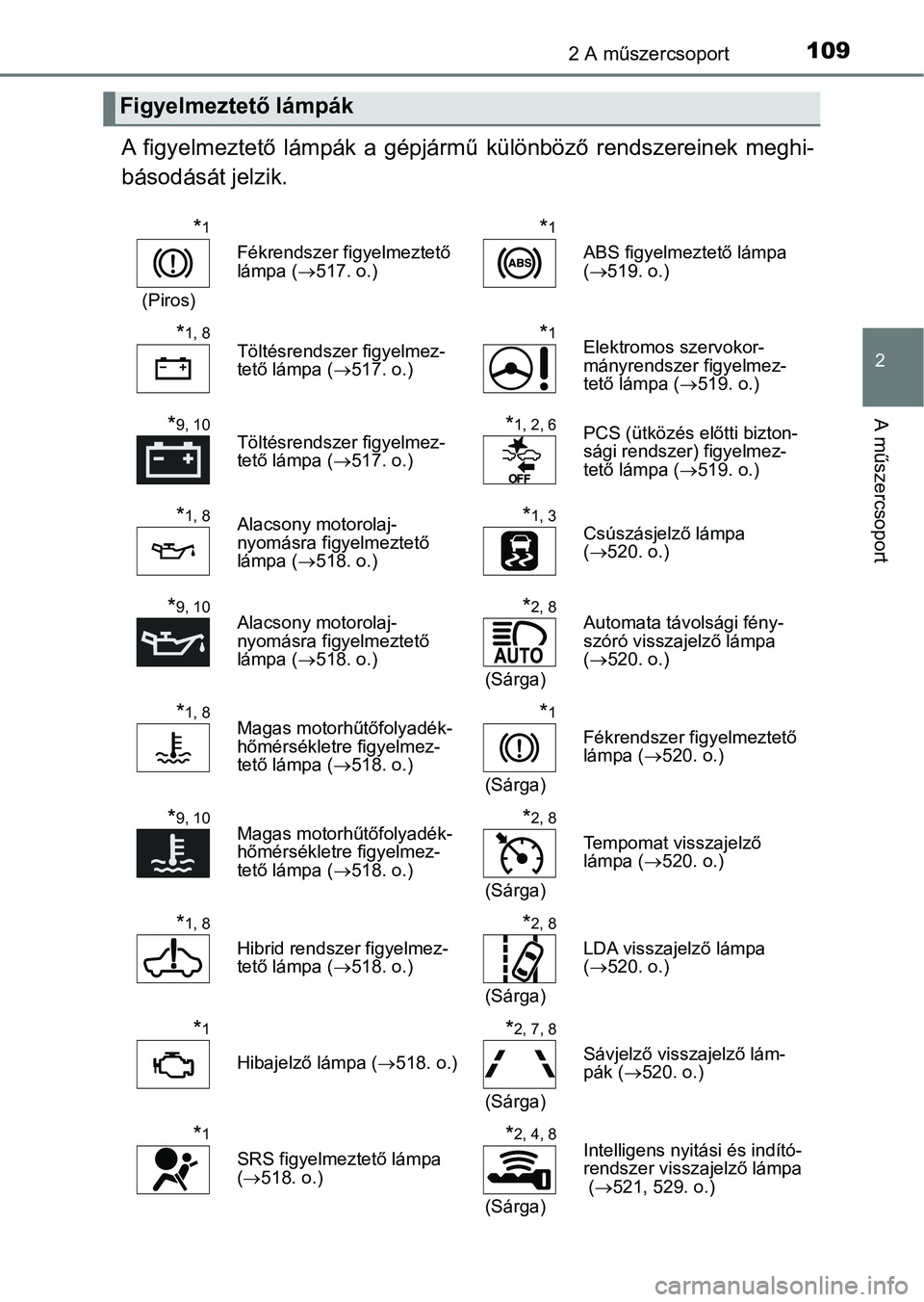

1092 A műszercsoport
2
A műszercsoport
A figyelmeztető lámpák a gépjármű különböző rendszereinek meghi-
básodását jelzik.
Figyelmeztető lámpák
*1
(Piros) Fékrendszer figyelmeztető
lámpa (
517. o.)
*1
ABS figyelmeztető lámpa
( 519. o.)
*1, 8Töltésrendszer figyelmez-
tető lámpa ( 517. o.)*1Elektromos szervokor-
mányrendszer figyelmez-
tető lámpa ( 519. o.)
*9, 10Töltésrendszer figyelmez-
tető lámpa ( 517. o.)*1, 2, 6PCS (ütközés előtti bizton-
sági rendszer) figyelmez-
tető lámpa ( 519. o.)
*1, 8Alacsony motorolaj-
nyomásra figyelmeztető
lámpa ( 518. o.)*1, 3Csúszásjelző lámpa
( 520. o.)
*9, 10Alacsony motorolaj-
nyomásra figyelmeztető
lámpa ( 518. o.)*2, 8
(Sárga) Automata távolsági fény-
szóró visszajelző lámpa
(
 520. o.)
*1, 8Magas motorhűtőfolyadék-
hőmérsékletre figyelmez-
tető lámpa ( 518. o.)*1
(Sárga)
Fékrendszer figyelmeztető
lámpa ( 520. o.)
*9, 10Magas motorhűtőfolyadék-
hőmérsékletre figyelmez-
tető lámpa ( 518. o.)*2, 8
(Sárga) Tempomat visszajelző
lámpa (
520. o.)
*1, 8
Hibrid rendszer figyelmez-
tető lámpa ( 518. o.)
*2, 8
(Sárga) LDA visszajelző lámpa
(
 520. o.)
*1
Hibajelző lámpa ( 518. o.)
*2, 7, 8
(Sárga)
Sávjelző visszajelző lám-
pák ( 520. o.)
*1
SRS figyelmeztető lámpa
( 518. o.)
*2, 4, 8
(Sárga)
Intelligens nyitási és indító-
rendszer visszajelző lámpa
( 521, 529. o.)

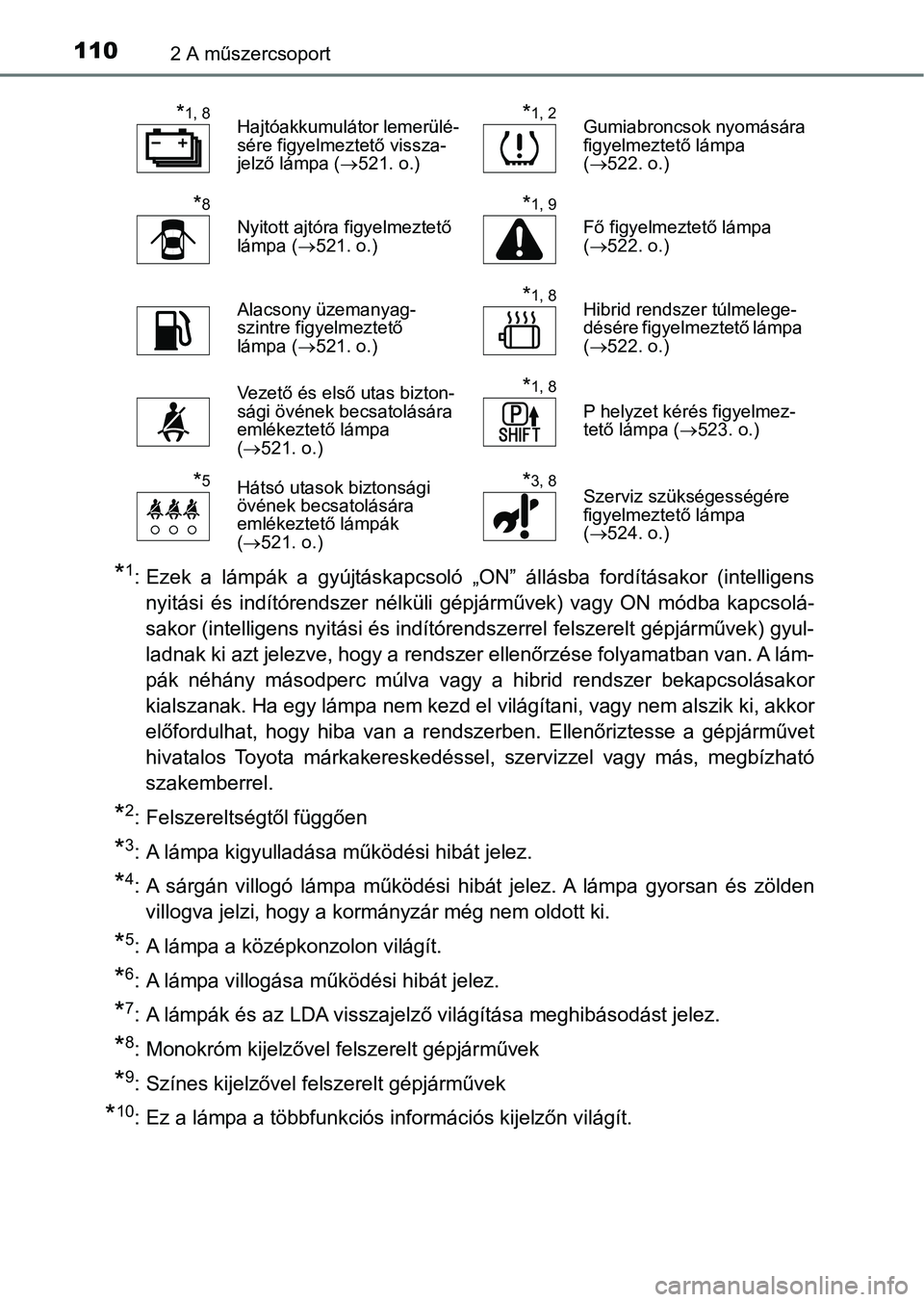

1102 A műszercsoport
*1: Ezek a lámpák a gyújtáskapcsoló „ON” állásba fordításakor (intelligensnyitási és indítórendszer nélküli gépjárművek) vagy ON módba ka pcsolá-
sakor (intelligens nyitási és indítórendszerrel felszerelt gépjárművek) gyul-
ladnak ki azt jelezve, hogy a rendszer ellenőrzése folyamatban van. A lám-
pák néhány másodperc múlva vagy a hibrid rendszer bekapcsolásak or
kialszanak. Ha egy lámpa nem kezd el világítani, vagy nem alszi k ki, akkor
előfordulhat, hogy hiba van a rendszerben. Ellenőriztesse a gép járművet
hivatalos Toyota márkakereskedéssel, szervizzel vagy más, megbí zható
szakemberrel.
*2: Felszereltségtől függően
*3: A lámpa kigyulladása működési hibát jelez.
*4: A sárgán villogó lámpa működési hibát jelez. A lámpa gyorsan é s zölden
villogva jelzi, hogy a kormányzár még nem oldott ki.
*5: A lámpa a középkonzolon világít.
*6: A lámpa villogása működési hibát jelez.
*7: A lámpák és az LDA visszajelző világítása meghibásodást jelez.
*8: Monokróm kijelzővel felszerelt gépjárművek
*9: Színes kijelzővel felszerelt gépjárművek
*10: Ez a lámpa a többfunkciós információs kijelzőn világít.
*1, 8Hajtóakkumulátor lemerülé-
sére figyelmeztető vissza-
jelző lámpa ( 521. o.)*1, 2Gumiabroncsok nyomására
figyelmeztető lámpa
( 522. o.)
*8
Nyitott ajtóra figyelmeztető
lámpa ( 521. o.)
*1, 9
Fő figyelmeztető lámpa
( 522. o.)
Alacsony üzemanyag-
szintre figyelmeztető
lámpa ( 521. o.)*1, 8Hibrid rendszer túlmelege-
désére figyelmeztető lámpa
( 522. o.)
Vezető és első utas bizton-
sági övének becsatolására
emlékeztető lámpa
( 521. o.)*1, 8
P helyzet kérés figyelmez-
tető lámpa ( 523. o.)
*5Hátsó utasok biztonsági
övének becsatolására
emlékeztető lámpák
( 521. o.)*3, 8Szerviz szükségességére
figyelmeztető lámpa
( 524. o.)
