4817-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Biztosítékok ellenőrzése és cseréje
Fordítsa a gyújtáskapcsolót „LOCK” állásba (intelligens nyitási és
indítórendszer nélküli gépjárművek), vagy kapcsolja ki a motori ndí-
tó gombot (intelligens nyitási és indítórendszerrel felszerelt gépjár-
művek).
Vegye le a biztosítékdoboz fedelét.
Motortér: „A” és „B” típusú biztosítékdoboz
„A” típusú biztosítékdoboz
Nyomja be a fület, és emelje le a fedelet.
„B” típusú biztosítékdoboz
Nyomja be a fület, és emelje le a fedelet.
Ha valamelyik elektronikus rend szer nem működik, előfordulhat,
hogy kiolvadt valamelyik biztosít ék. Ilyen esetben ellenőrizze és
szükség szerint cserélje ki a biztosítékokat.
1
2
1
2

4827-3. Karbantartás saját kivitelezésben
Műszerfal (balkormányos gépjárművek)
Vegye le a fedelet.
Műszerfal (jobbkormányos gépjárművek) Vegye le a borítást.
Ne rántsa le nagy erővel a borí-
tást, mert hozzá van rögzítve a
lábtérvilágítás.
Vegye le a fedelet.
Távolítsa el a biztosítékot a ki-
húzószerszámmal.
Csak az „A” típusú biztosíték távo-
lítható el a kihúzószerszámmal.
1
2
3

4837-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Ellenőrizze, hogy kiolvadt-e a biztosíték.Normál biztosíték
Kiolvadt biztosíték
Az „A” típustól az „F” típusig:
A kiolvadt biztosítékot cserélje ki megfelelő áramerősség-érték ű, új biztosí-
tékra. Az áramerősség értéke a biztosítékdoboz fedelén találhat ó.
„G” típus:
Forduljon hivatalos Toyota márkakereskedéshez, szervizhez vagy megbíz-
ható szakemberhez.
4
1
2
„A” típus„B” típus
„C” típus„D” típus
„E” típus„F” típus

4847-3. Karbantartás saját kivitelezésben
nA biztosíték kicserélése után
lHa a lámpák a biztosíték cseréjét követően sem világítanak, leh et, hogy iz-
zót kell cserélni. ( 486. o.)
l
Ha a kicserélt biztosíték újra leolvad, vizsgáltassa meg a gépj árművet hivata-
los Toyota márkakereskedéssel, s zervizzel vagy megbízható szakemberrel.
nHa egy áramkörben túlterhelés lép fel
A biztosítékokat úgy tervezték, hogy kiolvadásukkal megvédjék a vezetékkö-
teget a károsodástól.
n Izzók cseréjekor
A Toyota javaslata szerint kimondottan ehhez a gépjárműhöz terv ezett, eredeti
Toyota termékeket használjon. Miv el egyes izzók a túlterhelés megakadályozá-
sára tervezett áramkörökhöz csatlakoznak, a nem eredeti vagy a nem ehhez a
gépjárműhöz tervezett alkatrésze k használhatatlannak bizonyulhatnak.
„G” típus

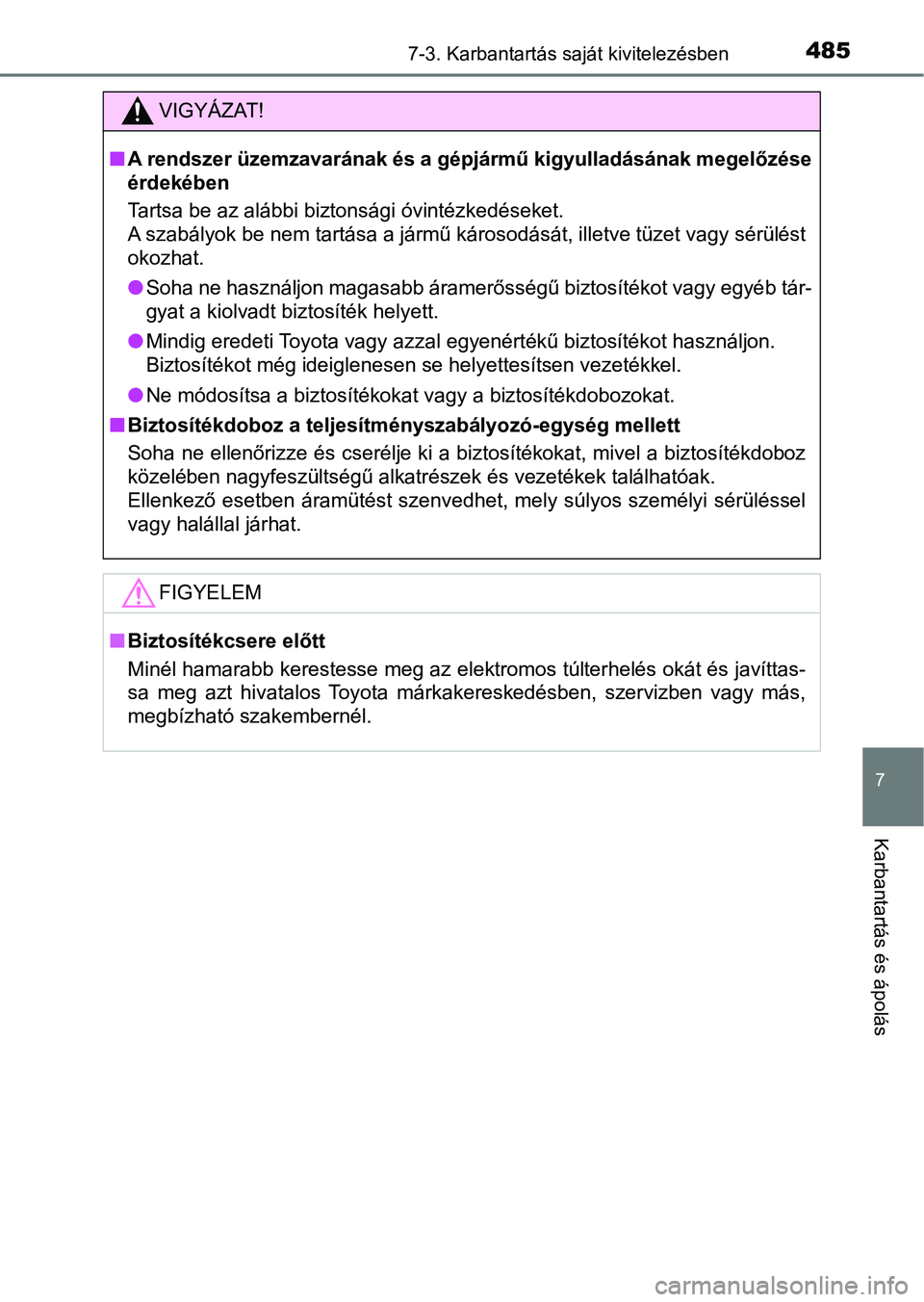

4857-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
VIGYÁZAT!
nA rendszer üzemzavarának és a gépjármű kigyulladásának megelőzé se
érdekében
Tartsa be az alábbi biztonsági óvintézkedéseket.
A szabályok be nem tartása a jármű károsodását, illetve tüzet v agy sérülést
okozhat.
l Soha ne használjon magasabb áramerősségű biztosítékot vagy egyé b tár-
gyat a kiolvadt biztosíték helyett.
l Mindig eredeti Toyota vagy azzal egyenértékű biztosítékot haszn áljon.
Biztosítékot még ideiglenesen se helyettesítsen vezetékkel.
l Ne módosítsa a biztosítékokat vagy a biztosítékdobozokat.
n Biztosítékdoboz a teljesítményszabályozó-egység mellett
Soha ne ellenőrizze és cserélje ki a biztosítékokat, mivel a bi ztosítékdoboz
közelében nagyfeszültségű alkatrészek és vezetékek találhatóak.
Ellenkező esetben áramütést szenvedhet, mely súlyos személyi sé rüléssel
vagy halállal járhat.
FIGYELEM
n Biztosítékcsere előtt
Minél hamarabb kerestesse meg az elektromos túlterhelés okát és javíttas-
sa meg azt hivatalos Toyota márkakereskedésben, szervizben vagy más,
megbízható szakembernél.

4867-3. Karbantartás saját kivitelezésben
Izzók
Ellenőrizze a kicserélendő izzó watt-teljesítményét. (600. o.)
nElöl
A következő izzókat Ön is kicserélheti. A csere nehézsége az
egyes izzók esetén más és más. Mivel fennáll az alkatrészek
károsodásának veszélye, javasoljuk, hogy a cserét bármely
hivatalos Toyota márkakereskedésben, szervizben vagy más,
megbízható szakembernél végeztesse el.
A motor-hűtőfolyadékokkal kapcsolatos további részletekért
vegye fel a kapcsolatot bármely hivatalos Toyota márkakereske-
déssel, szervizzel vagy más, megbízható szakemberrel.
Az izzócsere előkészületei
Izzók beépítési helye
Első helyzetjelző lámpák/nap-
pali menetfény (izzós típus)
Első irányjelző lámpák Fényszórók
Első ködlámpák
(felszerelt-
ségtől függően)
Oldalsó irányjelző lámpák1
2
3
4
5

4877-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
nHátul
Rendszámtábla-világítás
TolatólámpaFéklámpák/hátsó helyzetjelző
lámpák (izzós típus)
Hátsó irányjelző lámpák1
2
3
4

4887-3. Karbantartás saját kivitelezésben
nFényszórókForgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
A csatlakozó reteszelésoldó
gombját nyomva húzza ki az
izzót.
Cserélje ki az izzót, dugja be
a csatlakozót és szerelje be
az izzó foglalatát.
Igazítsa be az izzón lévő 3 kiálló
részt a kerethez, és helyezze be
az izzót.
Csavarja be és rögzítse az
izzó foglalatát.
Finoman mozgassa meg az izzó
foglalatát, hogy nem laza-e,
kapcsolja be a fényszórókat, és
szemrevételezéses ellenőrzés-
sel győződjön meg arról, hogy
esetleges helytelen szerelés mi-
att nem észlelhető-e a fény ki-
szűrődése.
Izzók cseréje
1
2
3
14

4897-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
nElső ködlámpák (felszereltségtől függően)Forgassa el a kormánykere-
ket a kicserélni kívánt izzó ol-
dalával ellenkező irányba.
Forgassa el a kormánykereket
annyira, hogy könnyen beférjen
a keze a kerék és a kerékdob-
lemez közé.
Távolítsa el a csavart.
Távolítsa el a kerékdoblemez
tartóját.
Részlegesen távolítsa el a ke-
rékdoblemezt, amíg az izzó
láthatóvá nem válik.
1
2
3
4

4907-3. Karbantartás saját kivitelezésben
Húzza ki a csatlakozót a zár-
kioldó megnyomásával.
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Helyezze be az új izzót.
Igazítsa be az izzón lévő 3 kiálló
részt a lámpatesten lévő nyílás-
ba, és helyezze be az izzót.
Csavarja be és rögzítse az
izzót.
5
6
7
8
