TOYOTA YARIS HATCHBACK 2020 Instruksjoner for bruk (in Norwegian)

409
7
YARIS HV OMK0010NO

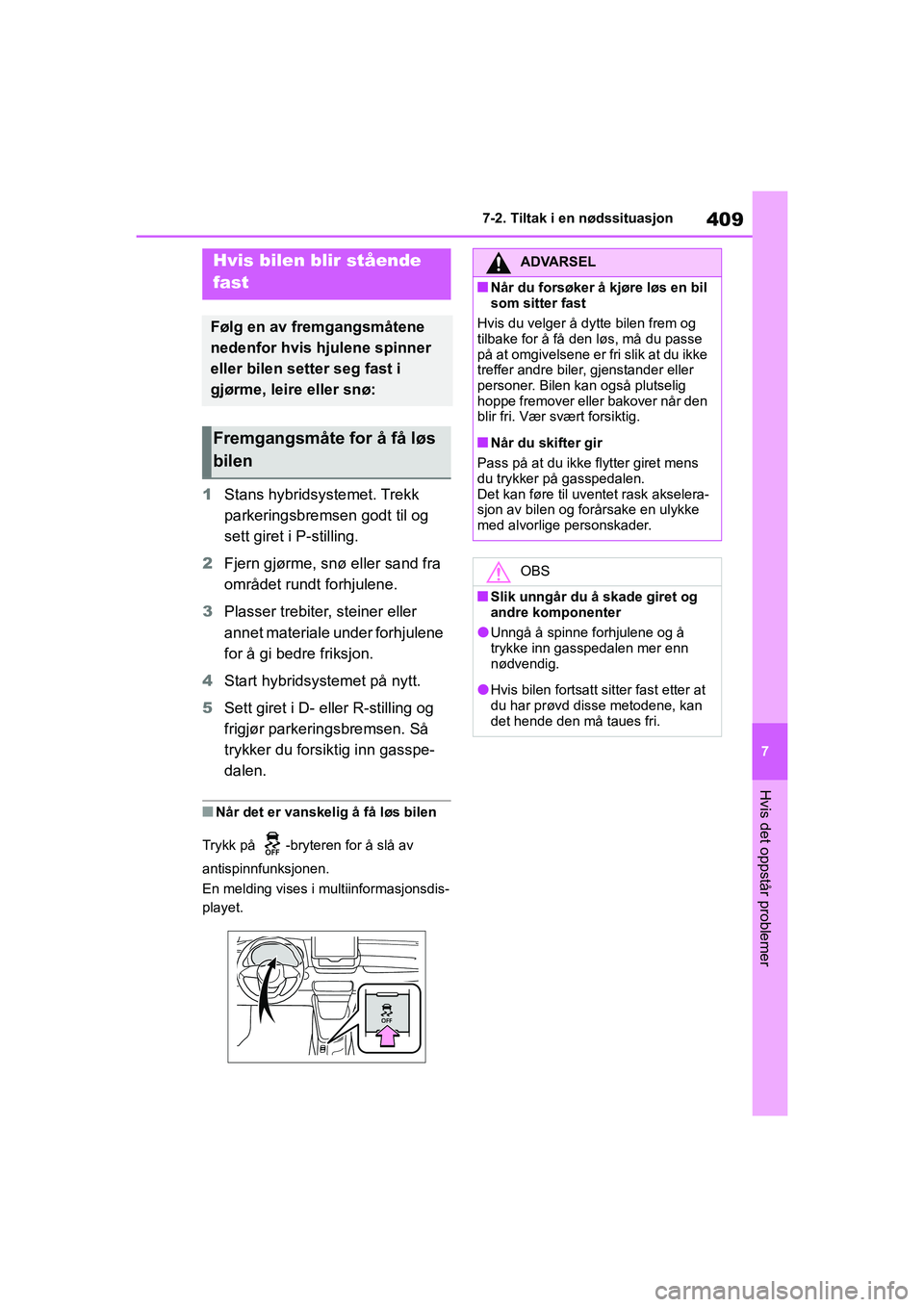

7-2. Tiltak i en nødssituasjon
Hvis det oppstår problemer
1Stans hybridsystemet. Trekk
parkeringsbremsen godt til og
sett giret i P-stilling.
2 Fjern gjørme, snø eller sand fra
området rundt forhjulene.
3 Plasser trebiter, steiner eller
annet materiale under forhjulene
for å gi bedre friksjon.
4 Start hybridsystemet på nytt.
5 Sett giret i D- eller R-stilling og
frigjør parkerin gsbremsen. Så
trykker du forsiktig inn gasspe-
dalen.
nNår det er vanskelig å få løs bilen
Trykk på -bryteren for å slå av
antispinnfunksjonen.
En melding vises i multiinformasjonsdis-
playet.
Hvis bilen blir stående
fast
Følg en av fremgangsmåtene
nedenfor hvis hjulene spinner
eller bilen setter seg fast i
gjørme, leire eller snø:
Fremgangsmåte for å få løs
bilen
ADVARSEL
nNår du forsøker å kjøre løs en bil
som sitter fast
Hvis du velger å dytte bilen frem og
tilbake for å få den løs, må du passe
på at omgivelsene er fri slik at du ikke
treffer andre biler, gjenstander eller
personer. Bilen kan også plutselig
hoppe fremover eller bakover når den
blir fri. Vær svært forsiktig.
nNår du skifter gir
Pass på at du ikke flytter giret mens
du trykker på gasspedalen.
Det kan føre til uv entet rask akselera-
sjon av bilen og forårsake en ulykke
med alvorlige personskader.
OBS
nSlik unngår du å skade giret og
andre komponenter
lUnngå å spinne forhjulene og å
trykke inn gasspedalen mer enn
nødvendig.
lHvis bilen fortsatt sitter fast etter at
du har prøvd disse metodene, kan
det hende den må taues fri.
OMK0010NO.book Page 409 Thursday, February 25, 2021 12:48 PM

410
YARIS HV OMK0010NO
7-2. Tiltak i en nødssituasjon
OMK0010NO.book Page 410 Thursday, February 25, 2021 12:48 PM

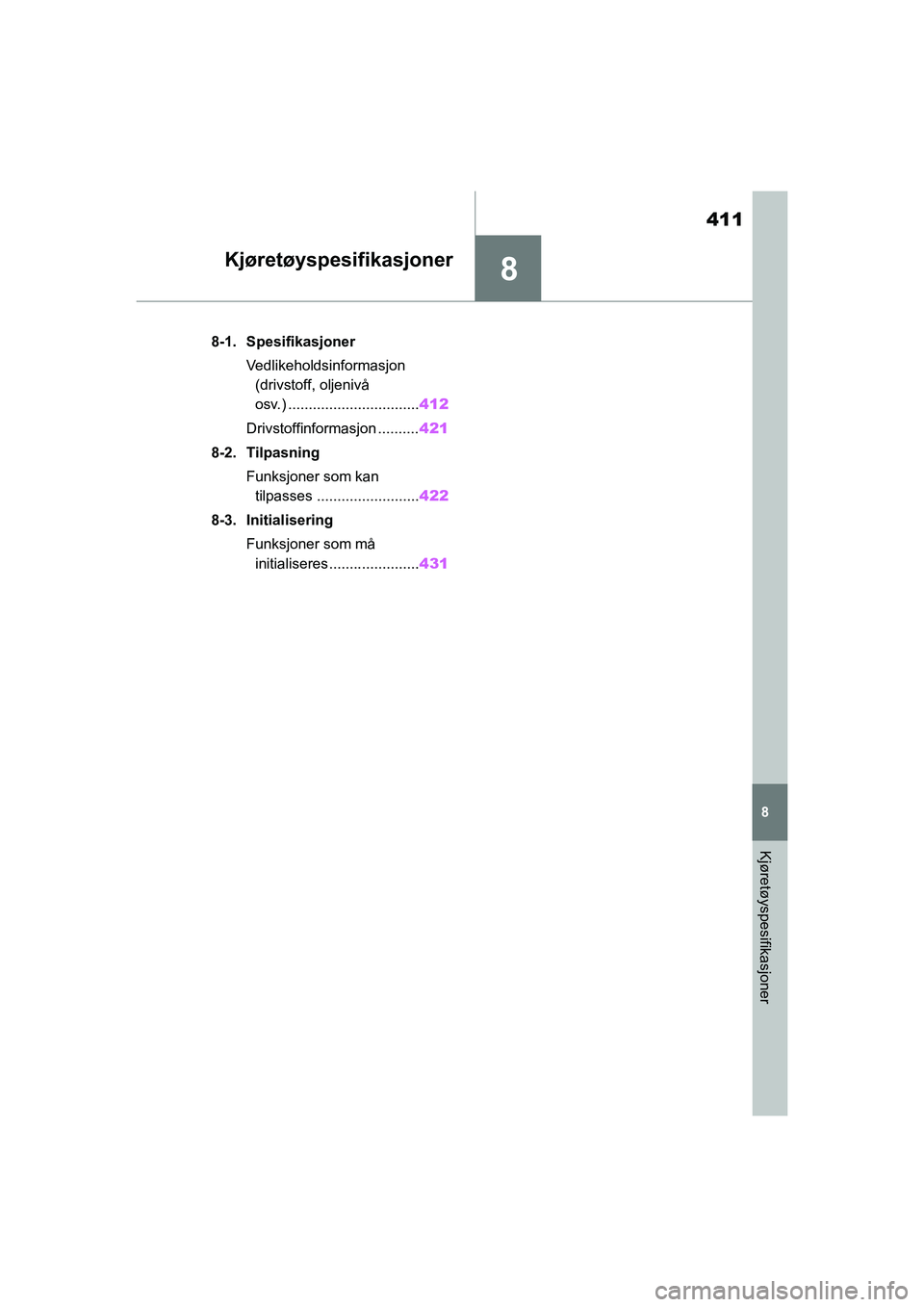

8
411
YARIS HV OMK0010NO
8
Kjøretøyspesifikasjoner
Kjøretøyspesifikasjoner
8-1. SpesifikasjonerVedlikeholdsinformasjon (drivstoff, oljenivå
osv.) ................................ 412
Drivstoffinformasjon .......... 421
8-2. Tilpasning Funksjoner som kan tilpasses ......................... 422
8-3. Initialisering Funksjoner som må initialiseres ...................... 431
OMK0010NO.book Page 411 Thursday, February 25, 2021 12:48 PM

412
YARIS HV OMK0010NO

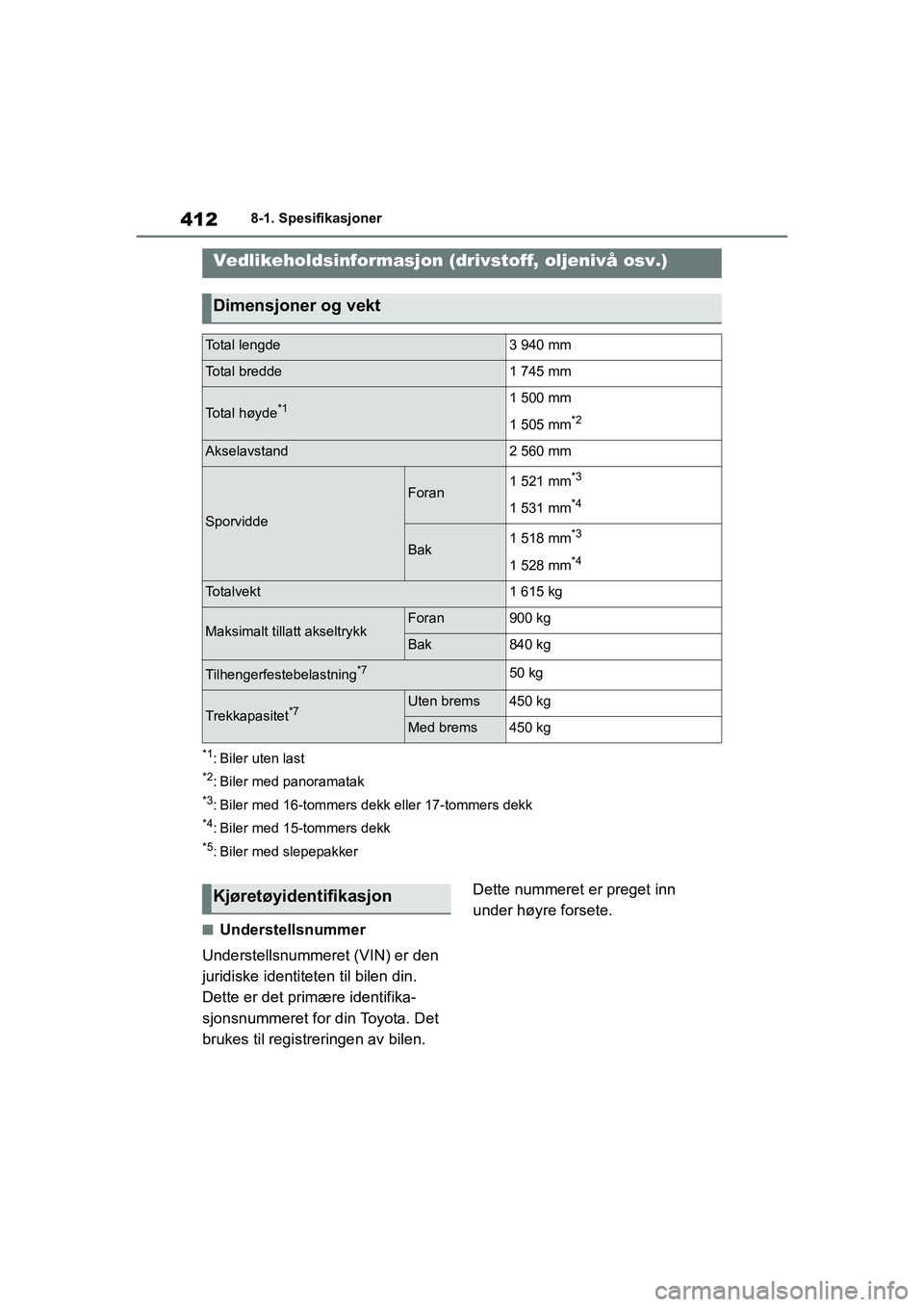

8-1. Spesifikasjoner
8-1.Spesifikasjoner
*1: Biler uten last
*2: Biler med panoramatak
*3: Biler med 16-tommers dekk eller 17-tommers dekk
*4: Biler med 15-tommers dekk
*5: Biler med slepepakker
nUnderstellsnummer
Understellsnummeret (VIN) er den
juridiske identiteten til bilen din.
Dette er det primære identifika-
sjonsnummeret for din Toyota. Det
brukes til registreringen av bilen. Dette nummeret er preget inn
under høyre forsete.
Vedlikeholdsinformasjon (drivstoff, oljenivå osv.)
Dimensjoner og vekt
Total lengde3 940 mm
Total bredde1 745 mm
Total høyde*11 500 mm
1 505 mm
*2
Akselavstand2 560 mm
Sporvidde
Foran1 521 mm*3
1 531 mm*4
Bak1 518 mm*3
1 528 mm*4
To t a l v e k t1 615 kg
Maksimalt tillatt akseltrykkForan900 kg
Bak840 kg
Tilhengerfestebelastning*750 kg
Trekkapasitet*7Uten brems450 kg
Med brems450 kg
Kjøretøyidentifikasjon
OMK0010NO.book Page 412 Thursday, February 25, 2021 12:48 PM

413
8
YARIS HV OMK0010NO
8-1. Spesifikasjoner
Kjøretøyspesifikasjoner

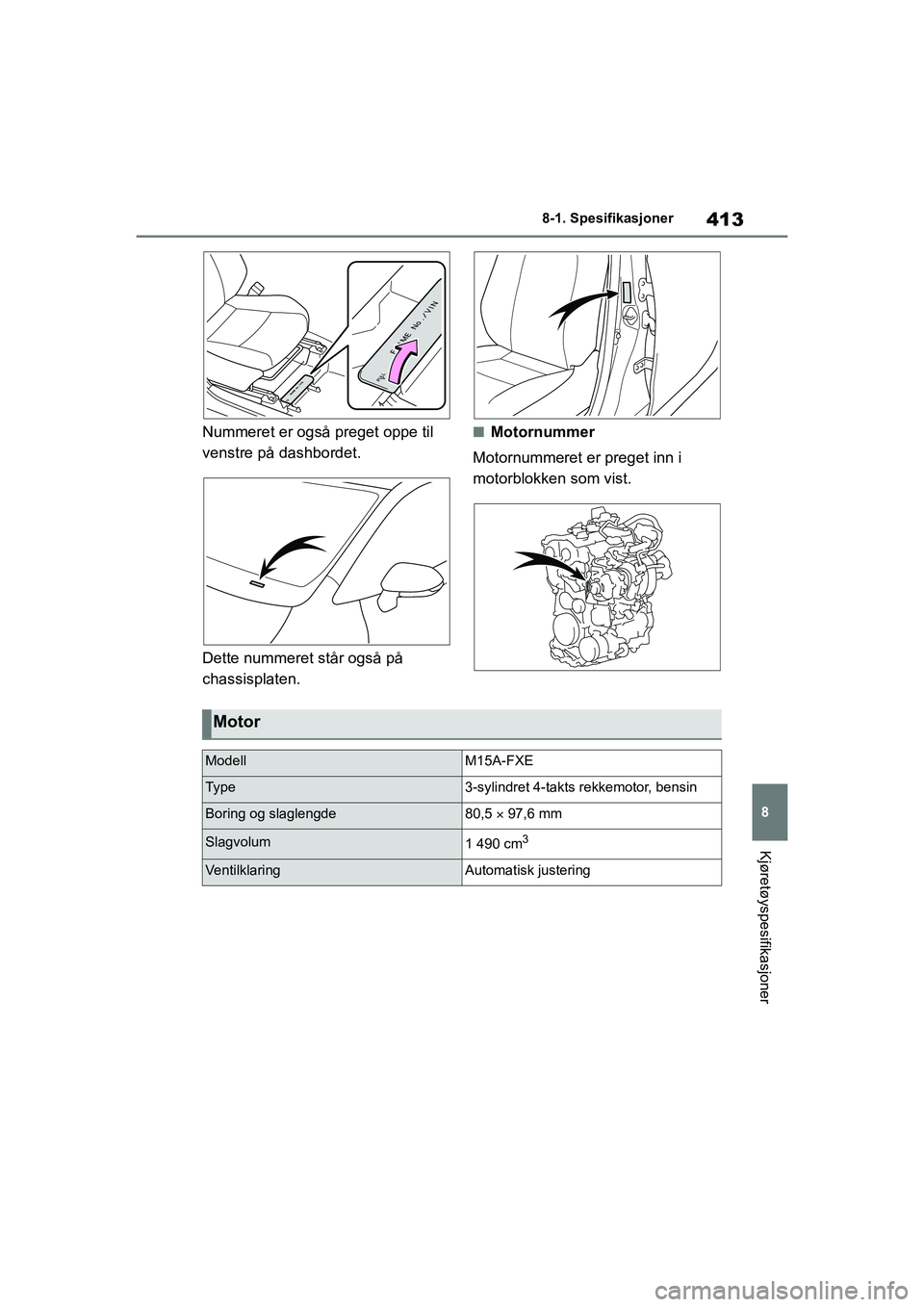

Nummeret er også preget oppe til
venstre på dashbordet.
Dette nummeret står også på
chassisplaten.nMotornummer
Motornummeret er preget inn i
motorblokken som vist.
Motor
ModellM15A-FXE
Ty pe3-sylindret 4-takts rekkemotor, bensin
Boring og slaglengde80,5  97,6 mm
Slagvolum1 490 cm3
VentilklaringAutomatisk justering
OMK0010NO.book Page 413 Thursday, February 25, 2021 12:48 PM

414
YARIS HV OMK0010NO
8-1. Spesifikasjoner

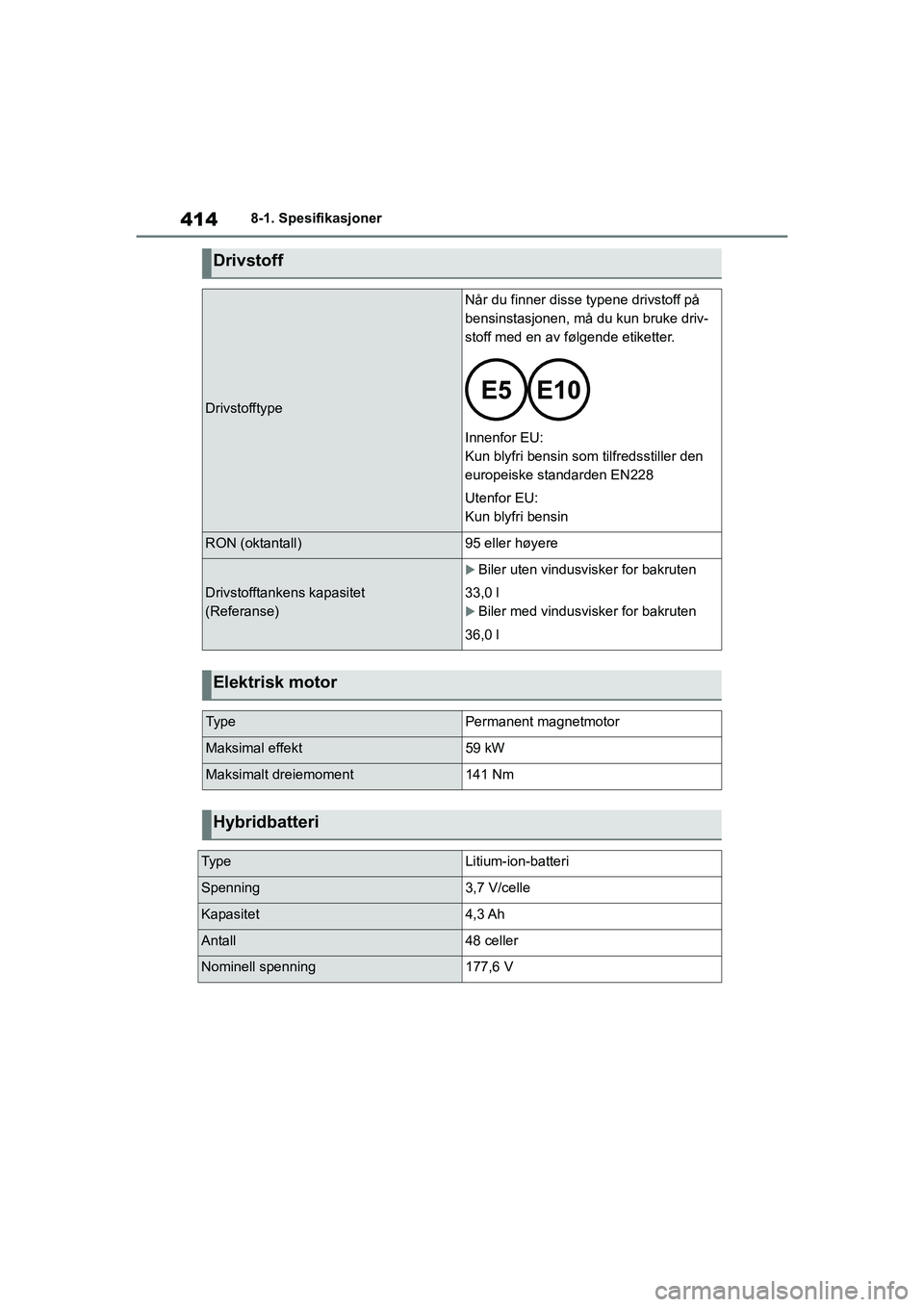

Drivstoff
Drivstofftype
Når du finner disse typene drivstoff på
bensinstasjonen, må du kun bruke driv-
stoff med en av følgende etiketter.
Innenfor EU:
Kun blyfri bensin som tilfredsstiller den
europeiske standarden EN228
Utenfor EU:
Kun blyfri bensin
RON (oktantall)95 eller høyere
Drivstofftankens kapasitet
(Referanse)
Biler uten vindusvisker for bakruten
33,0 l
Biler med vindusvisker for bakruten
36,0 l
Elektrisk motor
Ty p ePermanent magnetmotor
Maksimal effekt59 kW
Maksimalt dreiemoment141 Nm
Hybridbatteri
Ty p eLitium-ion-batteri
Spenning3,7 V/celle
Kapasitet4,3 Ah
Antall48 celler
Nominell spenning177,6 V
OMK0010NO.book Page 414 Thursday, February 25, 2021 12:48 PM

415
8
YARIS HV OMK0010NO
8-1. Spesifikasjoner
Kjøretøyspesifikasjoner

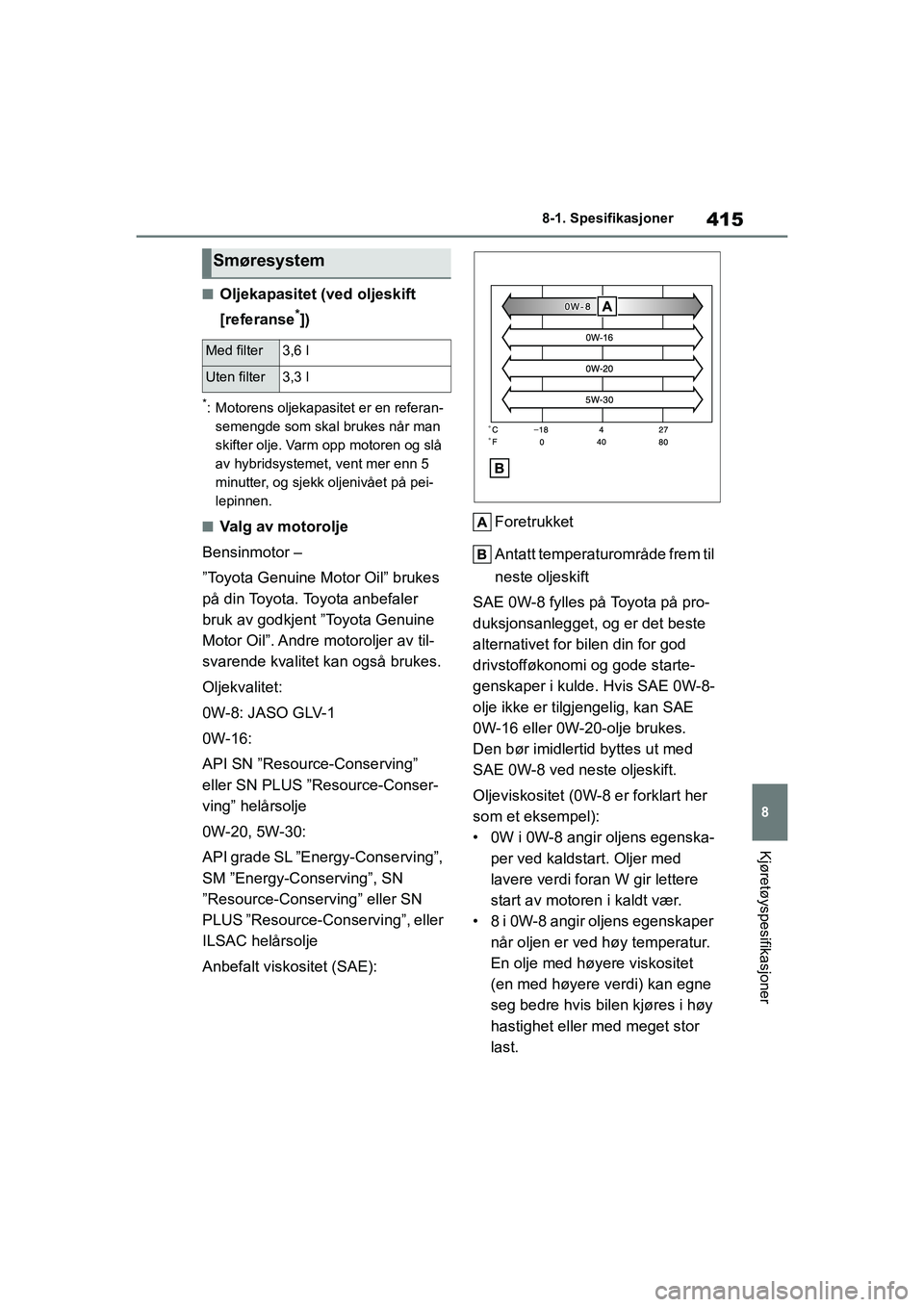

nOljekapasitet (ved oljeskift
[referanse
*])
*: Motorens oljekapasitet er en referan-semengde som skal brukes når man
skifter olje. Varm opp motoren og slå
av hybridsystemet, vent mer enn 5
minutter, og sjekk oljenivået på pei-
lepinnen.
nValg av motorolje
Bensinmotor –
”Toyota Genuine Motor Oil” brukes
på din Toyota. Toyota anbefaler
bruk av godkjent ”Toyota Genuine
Motor Oil”. Andre motoroljer av til-
svarende kvalitet kan også brukes.
Oljekvalitet:
0W-8: JASO GLV-1
0W-16:
API SN ”Resource-Conserving”
eller SN PLUS ”Resource-Conser-
ving” helårsolje
0W-20, 5W-30:
API grade SL ”Energy-Conserving”,
SM ”Energy-Conserving”, SN
”Resource-Conserving” eller SN
PLUS ”Resource-Conserving”, eller
ILSAC helårsolje
Anbefalt viskositet (SAE): Foretrukket
Antatt temperaturområde frem til
neste oljeskift
SAE 0W-8 fylles på Toyota på pro-
duksjonsanlegget, og er det beste
alternativet for bilen din for god
drivstofføkonomi og gode starte-
genskaper i kulde. Hvis SAE 0W-8-
olje ikke er t ilgjengelig, kan SAE
0W-16 eller 0W-20-olje brukes.
Den bør imidlertid byttes ut med
SAE 0W-8 ved neste oljeskift.
Oljeviskositet (0W-8 er forklart her
som et eksempel):
• 0W i 0W-8 angir oljens egenska- per ved kaldstart. Oljer med
lavere verdi foran W gir lettere
start av motoren i kaldt vær.
• 8 i 0W-8 angir oljens egenskaper når oljen er ved høy temperatur.
En olje med høyere viskositet
(en med høyere verdi) kan egne
seg bedre hvis bilen kjøres i høy
hastighet eller med meget stor
last.
Smøresystem
Med filter3,6 l
Uten filter3,3 l
OMK0010NO.book Page 415 Thursday, February 25, 2021 12:48 PM

416
YARIS HV OMK0010NO
8-1. Spesifikasjoner
Lese merkinger på oljeemballasje:
Enkelte oljekanner er merket med
det ene eller begge merkene for
API-registrering for å hjelpe deg å
velge olje.JASO GLV-1-merke
API-vedlikeholdssymbol
Øverste del: ”API SERVICE SN” betyr
oljekvaliteten etter API-klassifisering
(fra det amerikanske petroleumsinsti-
tutt).
Midtre del: ”SAE 0W-16” betyr viskosi-
tetsgraden.
Nederste del: ”Resource-Conserving”
angir at oljen er miljøvennlig og har
drivstoffbesparende egenskaper.
ILSAC-sertifiseringsmerke
ILSACs (International
Lubricant Specifi-
cation Advisory Co mmittee) sertifise-
ringsmerke vises på forsiden av kan-
nen.
Kjølesystem
Kapasitet
(referanse)Bensinmotor5,09 l
Strøm- styringsenhet1,3 l
Type kjølevæske
Bruk en av følgende typer:
 ”Toyota Super Long Life Coolant”
 Tilsvarende kjølevæske med langvarig organisk syre-
teknologi basert på etylenglykol uten silikater, aminer,
nitritter og borater
Du må ikke bruke bare vann.
OMK0010NO.book Page 416 Thursday, February 25, 2021 12:48 PM

417
8
YARIS HV OMK0010NO
8-1. Spesifikasjoner
Kjøretøyspesifikasjoner

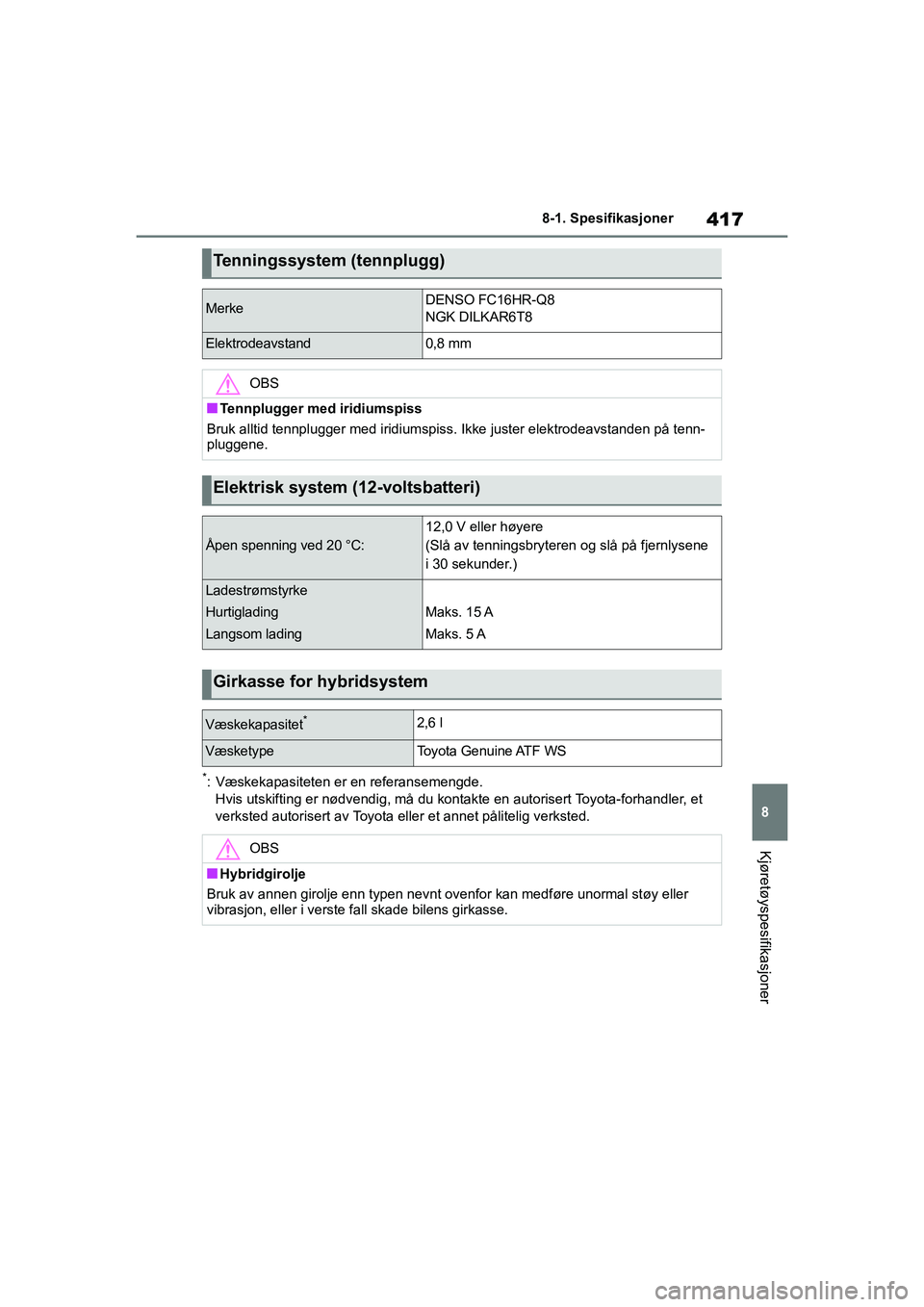

*: Væskekapasiteten er en referansemengde.Hvis utskifting er nødvendig, må du kontak te en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted.
Tenningssystem (tennplugg)
MerkeDENSO FC16HR-Q8
NGK DILKAR6T8
Elektrodeavstand0,8 mm
OBS
nTennplugger med iridiumspiss
Bruk alltid tennplugger med iridiumspiss. Ikke juster elektrodeavstanden på tenn-
pluggene.
Elektrisk system (12-voltsbatteri)
Åpen spenning ved 20 °C:
12,0 V eller høyere
(Slå av tenningsbryteren og slå på fjernlysene
i 30 sekunder.)
Ladestrømstyrke
Hurtiglading
Langsom lading
Maks. 15 A
Maks. 5 A
Girkasse for hybridsystem
Væskekapasitet*2,6 l
VæsketypeToyota Genuine ATF WS
OBS
nHybridgirolje
Bruk av annen girolje enn typen nevnt ovenfor kan medføre unormal støy eller
vibrasjon, eller i verste fall skade bilens girkasse.
OMK0010NO.book Page 417 Thursday, February 25, 2021 12:48 PM

418
YARIS HV OMK0010NO
8-1. Spesifikasjoner

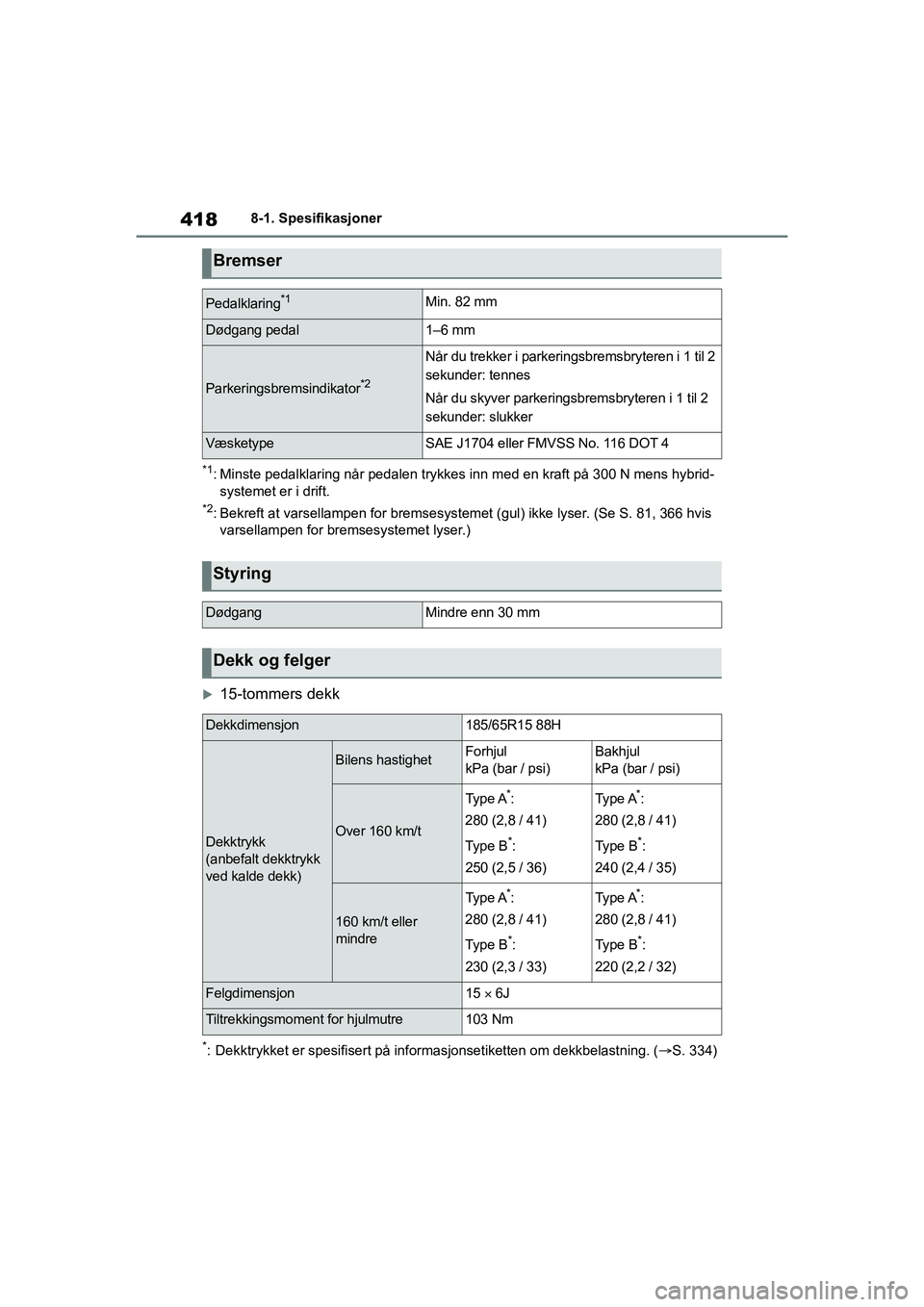

*1: Minste pedalklaring når pedalen trykkes inn med en kraft på 300 N mens hybrid-systemet er i drift.
*2: Bekreft at varsellampen for bremsesystemet (gul) ikke lyser. (Se S. 81, 366 hvis
varsellampen for brem sesystemet lyser.)
15-tommers dekk
*: Dekktrykket er spesifisert på informasjonsetiketten om dekkbelastning. ( S. 334)
Bremser
Pedalklaring*1Min. 82 mm
Dødgang pedal1–6 mm
Parkeringsbremsindikator*2
Når du trekker i parkeringsbremsbryteren i 1 til 2
sekunder: tennes
Når du skyver parkeringsbremsbryteren i 1 til 2
sekunder: slukker
VæsketypeSAE J1704 eller FMVSS No. 116 DOT 4
Styring
DødgangMindre enn 30 mm
Dekk og felger
Dekkdimensjon185/65R15 88H
Dekktrykk
(anbefalt dekktrykk
ved kalde dekk)
Bilens hastighetForhjul
kPa (bar / psi)Bakhjul
kPa (bar / psi)
Over 160 km/t
Type A*:
280 (2,8 / 41)
Type B
*:
250 (2,5 / 36)
Ty p e A*:
280 (2,8 / 41)
Ty p e B
*:
240 (2,4 / 35)
160 km/t eller mindre
Type A*:
280 (2,8 / 41)
Type B
*:
230 (2,3 / 33)
Ty p e A*:
280 (2,8 / 41)
Ty p e B
*:
220 (2,2 / 32)
Felgdimensjon15  6J
Tiltrekkingsmoment for hjulmutre103 Nm
OMK0010NO.book Page 418 Thursday, February 25, 2021 12:48 PM
