4319-1. Specificaties
9
Specificaties
YARIS_HV_WE_52E13E■
Inhoud (verversen (bij benadering)*)
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor
het verversen van de motorolie. Breng de motor op bedrijfstemperatuur en
schakel het hybridesysteem uit, wacht ten minste 5 minuten en controleer
het oliepeil met de peilstok.
■
Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaardige kwaliteit worden gebruikt.
Oliesoort:
0W-20, 5W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”, SN
“Resource-Conserving” of ILSAC multigrade-motorolie
15W-40 en 20W-50:
API SL, SM of SN multigrade-motorolie
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-20. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
U kunt de viscositeit SAE 5W-
30 gebruiken als SAE 0W-20
niet beschikbaar is. Deze dient
echter bij de volgende verver-
sing vervangen te worden door
SAE 0W-20.
Bij het gebruik van motorolie
met een viscositeit van SAE
Smering
Met filter 3,7 l (3,9 qt., 3,3 Imp.qt.)
Zonder filter 3,4 liter (3,6 qt., 3,0 Imp.qt.)
Te verwachten temperatuurbereik
tot volgende verversing.
Aanbevolen

4329-1. Specificaties
YARIS_HV_WE_52E13E
10W-30 of hoger, kan het bij
extreme kou voorkomen dat de
motor moeilijk start. Daarom
wordt dan motorolie met een
viscositeit van SAE 0W-20, 5W-
20 of 5W-30 aanbevolen.
Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt):
• Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt dat
de motor goed start bij koud weer. Olie met een lage waarde voor
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als
de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één van
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat
staat voor brandstofbesparende
en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
1
2

4339-1. Specificaties
9
Specificaties
YARIS_HV_WE_52E13E
Koelsysteem
Inhoud
(referentiewaarde)
Benzinemotor
4,5 l (4,8 qt., 4,0 Imp.qt.)
Vermogensregeleenheid
1,6 l (1,7 qt., 1,4 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik geen kraanwater.
Ontstekingssysteem
Bougies
MerkDENSO FK16R-A8
Elektrodenafstand0,8 mm (0,031 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand
niet.
Elektrisch systeem
12V-accu
Klemspanning* bij
20C (68F):12,6  12,8 V volledig geladen
12,2
 12,4 V half geladen
11 , 8
 12,0 V ontladen
(
*: De spanning wordt gemeten 20 minuten
nadat het hybridesysteem en de verlichting zijn
uitgeschakeld.)
Laadstroom Max. 3,5 A

4349-1. Specificaties
YARIS_HV_WE_52E13E
*: De aangegeven hoeveelheid vloeistof dient als referentie. Als vervanging
noodzakelijk is, neem dan contact op met erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*1: Minimale afstand van pedaal tot vloer bij een pedaalkracht van 300 N (31
kg, 67,4 lbf) als het hybridesysteem in werking is
*2: Vrije slag parkeerhendel bij aantrekken met 200 N (20,4 kg, 45,0 lbf)
Transmissie
Hoeveelheid*3,3 l (3,5 qt., 2,9 Imp.qt.)
Soort vloeistofToyota Genuine ATF WS
OPMERKING
■Transmissievloeistof
Door het gebruik van andere transmissievloeistof dan Toyota Genuine ATF
WS kan de schakelkwaliteit verminderen, de lockup van de transmissie ver-
gezeld gaan van trillingen en uiteindelijk schade aan de transmissie van uw
auto ontstaan.
Remmen
Vrije slag pedaal*1
Auto's met linkse besturing
Auto's met rechtse besturing75 mm (3,0 in.)
73 mm (2,9 in.)
Vrije slag pedaal 1 - 6 mm (0,04 - 0,24 in.)
Slag parkeerremhendel*24 - 6 klikken
Soort vloeistofSAE J1704 of FMVSS Nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)

4359-1. Specificaties
9
Specificaties
YARIS_HV_WE_52E13E
15 inch banden
*: Bij sommige uitvoeringen wordt tevens een ECO-bandenspanning in de
bandenspanningstabel weergegeven. (Blz. 401)
Voor een laag brandstofverbruik wordt ECO bandenspanning aanbevolen.
De bandenspanning is van invloed op het comfort, de weggeluiden en het
stuurgedrag.
Banden en velgen
Bandenmaat175/65R15 84H
Bandenspanning
(Aanbevolen banden-
spanning koud)
Velgmaat voor
kPa (kg/cm2 of bar, psi)
Velgmaat achter
kPa (kg/cm2 of bar, psi)
Standaard
bandenspanning:
230 (2,3, 33)
ECO-bandenspanning
*:
250 (2,5, 36)
Standaard
bandenspanning:
220 (2,2, 32)
ECO-bandenspanning
*:
240 (2,4, 35)
Wielmaat15  5J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft·lbf)
Bandenmaat185/60R15 84H
Bandenspanning
(Aanbevolen banden-
spanning koud)
Rijsnelheid
Velgmaat voor
kPa (kg/cm2 of
bar, psi)
Velgmaat
achter
kPa (kg/cm
2 of
bar, psi)
Voor snelheden
onder 160 km/h
(99 mph)
220 (2,2, 32)220 (2,2, 32)
Voor snelheden
boven
160 km/h
(99 mph)
240 (2,4, 35)220 (2,2, 32)
Wielmaat15  5 1/2J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft·lbf)

4369-1. Specificaties
YARIS_HV_WE_52E13E
16 inch banden
Compact reservewiel
Bandenmaat195/50R16 84V
Bandenspanning
(Aanbevolen banden-
spanning koud)
Rijsnelheid
Velgmaat voor
kPa (kg/cm2 of
bar, psi)
Velgmaat
achter
kPa (kg/cm
2 of
bar, psi)
Voor snelheden
onder 160 km/h
(99 mph)
220 (2,2, 32)200 (2,0, 29)
Voor snelheden
boven
160 km/h
(99 mph)
240 (2,4, 35)210 (2,1, 30)
Wielmaat16  6J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft·lbf)
BandenmaatT125/70D16 96M
Bandenspanning
(Aanbevolen banden-
spanning koud)
420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat16  4T
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft·lbf)

4379-1. Specificaties
9
Specificaties
YARIS_HV_WE_52E13E

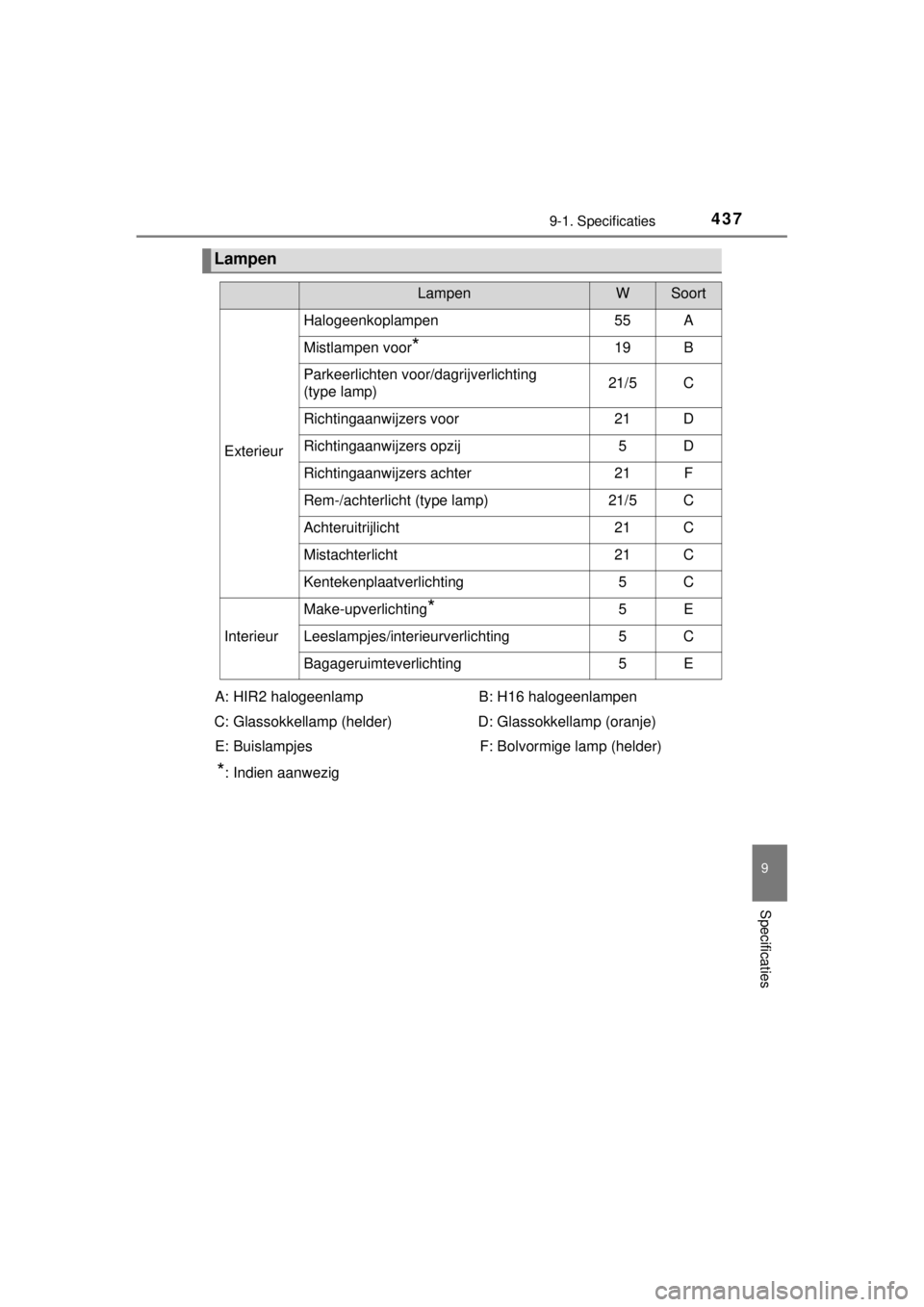

Lampen
LampenWSoort
Exterieur
Halogeenkoplampen55A
Mistlampen voor*19B
Parkeerlichten voor/dagrijverlichting
(type lamp)21/5C
Richtingaanwijzers voor21D
Richtingaanwijzers opzij5D
Richtingaanwijzers achter21F
Rem-/achterlicht (type lamp)21/5C
Achteruitrijlicht21C
Mistachterlicht21C
Kentekenplaatverlichting5C
Interieur
Make-upverlichting*5E
Leeslampjes/interieurverlichting5C
Bagageruimteverlichting5E
A: HIR2 halogeenlamp
C: Glassokkellamp (helder)
E: BuislampjesB: H16 halogeenlampen
D: Glassokkellamp (oranje)
F: Bolvormige lamp (helder)
*: Indien aanwezig

4389-1. Specificaties
YARIS_HV_WE_52E13E
Informatie over brandstof
■Kleinere vulopening van de brandstoftank voor loodvrije benzine
Om vergissingen bij tankstations te voorkomen, is uw auto uitgerust met een
kleinere vulopening.
■Als de motor pingelt
●Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
●Het kan een enkele keer voorkomen dat u de motor licht hoort pingelen tij-
dens accelereren of bij het oprijden van een heuvel. Dit is normaal en is
geen reden tot bezorgdheid.
EU:
Gebruik uitsluitend loodvrije benzine die voldoet aan de Europese
norm EN228.
Gebruik loodvrije benzine met een octaangetal van 95 RON
(Research Octane Number) of hoger voor optimale prestaties van
uw auto.
Behalve EU:
Gebruik alleen loodvrije benzine.
Gebruik loodvrije benzine met een octaangetal van 95 RON
(Research Octane Number) of hoger voor optimale prestaties van
uw auto.
OPMERKING
■Opmerking over de brandstofkwaliteit
●Gebruik de juiste brandstoffen. De motor zal beschadigd raken wanneer u
de verkeerde brandstof gebruikt.
●Gebruik geen loodhoudende benzine.
Gebruik van loodhoudende benzine zal de werking van de driewegkataly-
sator blijvend aantasten, waardoor het emissieregelsysteem niet goed kan
werken.

4399-2. Persoonlijke voorkeursinstellingen
9
Specificaties
YARIS_HV_WE_52E13E
Systemen met mogelijkheden voor
persoonlijke voorkeursinstellingen
Sommige voorkeursinstellingen zijn van invloed op de instellingen van
andere functies. Neem voor meer informatie contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Auto's met navigatie-/multimediasysteem: Instellingen die u kunt
wijzigen met het navigatie-/multimediasysteem
(Raadpleeg de handleiding voor het navigatie- en multimediasys-
teem voor meer informatie over het aanpassen van instellingen aan
de persoonlijke voorkeur met het navigatie-/multimediasysteem.)
Instellingen die door een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige kunnen worden gewijzigd
Definitie van symbolen: O = beschikbaar, – = niet beschikbaar
Uw auto is voorzien van verschillende elektronische functies die
naargelang uw persoonlijke voorkeur kunnen worden ingesteld.
Deze voorkeursinstellingen kunnen alleen met speciaal gereed-
schap worden uitgevoerd door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Systemen met mogelijkheden voor persoonlijke voorkeursinstel-
lingen
1
2

4409-2. Persoonlijke voorkeursinstellingen
YARIS_HV_WE_52E13E■
Smart entry-systeem met startknop (, Blz. 120132)
■Afstandsbediening (Blz. 109, 121)
FunctieStandaard-
instellingPersoonlijke
instelling
Smart entry-systeem met startknop AAN UIT O O
Werkingssignaal
(alarmknipperlichten)AAN UIT — O
Tijd totdat na het ontgrendelen,
zonder dat een portier wordt
geopend, de portieren automatisch
weer worden vergrendeld
30 seconden
60 seconden
—O120
seconden
Waarschuwingsfunctie open portier
(bij vergrendelen van de auto) AAN UIT — O
Aantal toegestane opeenvolgende
keren vergrendelen met behulp van
het Smart entry-systeem met start-
knopTwee keer Onbeperkt — O
12
FunctieStandaard-
instellingPersoonlijke
instelling
Afstandsbediening AAN UIT — O
Werkingssignaal
(alarmknipperlichten)AAN UIT — O
Tijd totdat na het ontgrendelen,
zonder dat een portier wordt ge-
opend, de portieren automatisch
weer worden vergrendeld
30 seconden
60 seconden
—O120
seconden
Waarschuwingszoemer open por-
tier (Tijdens het vergrendelen)AAN UIT — O
12
