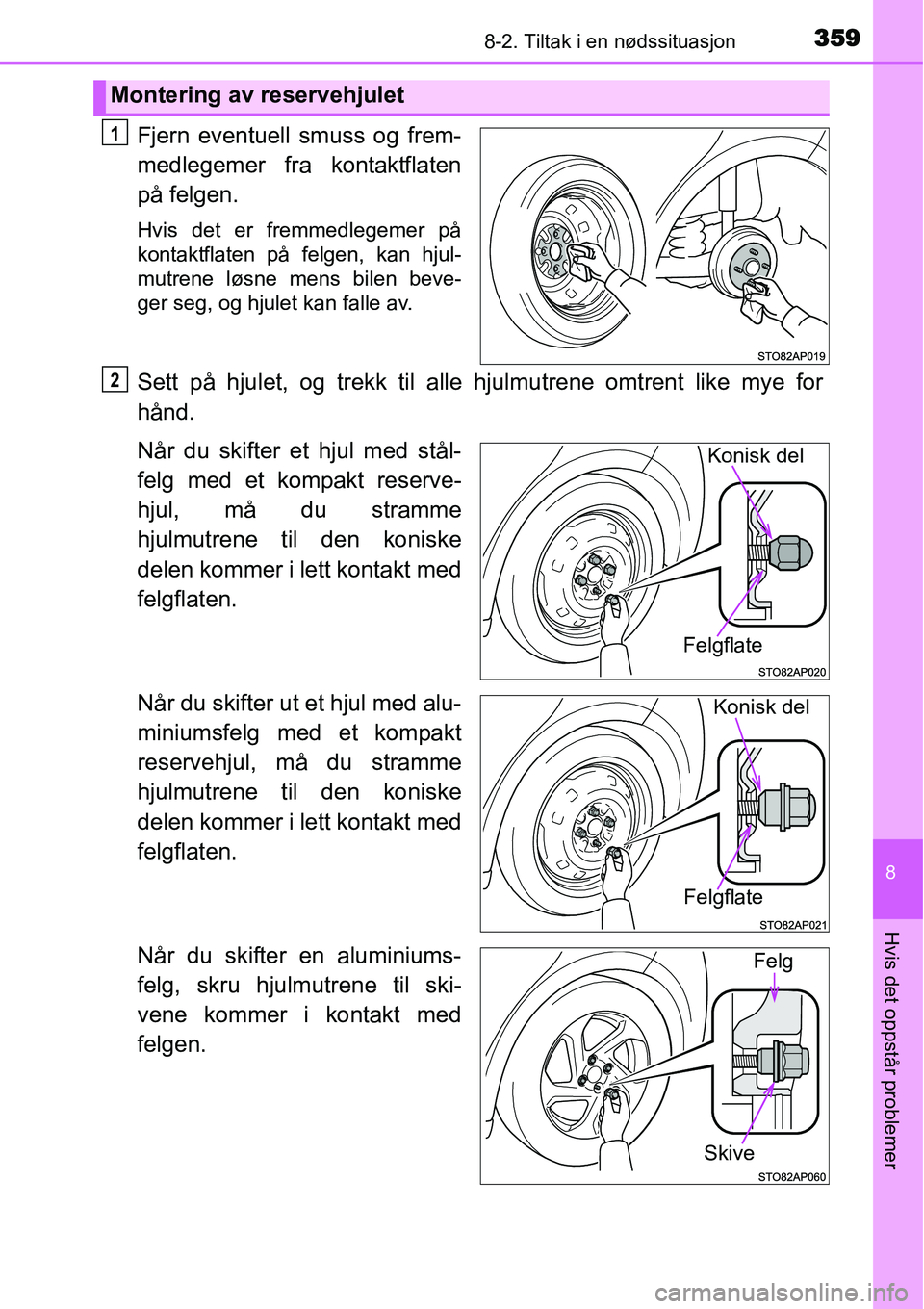

3598-2. Tiltak i en nødssituasjon
8
Hvis det oppstår problemer
Fjern eventuell smuss og frem-
medlegemer fra kontaktflaten
på felgen.
Hvis det er fremmedlegemer på
kontaktflaten på felgen, kan hjul-
mutrene løsne mens bilen beve-
ger seg, og hjulet kan falle av.
Sett på hjulet, og trekk til alle hjulmutrene omtrent like mye for
hånd.
Når du skifter et hjul med stål-
felg med et kompakt reserve-
hjul, må du stramme
hjulmutrene til den koniske
delen kommer i lett kontakt med
felgflaten.
Når du skifter ut et hjul med alu-
miniumsfelg med et kompakt
reservehjul, må du stramme
hjulmutrene til den koniske
delen kommer i lett kontakt med
felgflaten.
Når du skifter en aluminiums-
felg, skru hjulmutrene til ski-
vene kommer i kontakt med
felgen.
Montering av reservehjulet
1
2
Konisk del
Felgflate
Konisk del
Felgflate
Felg
Skive

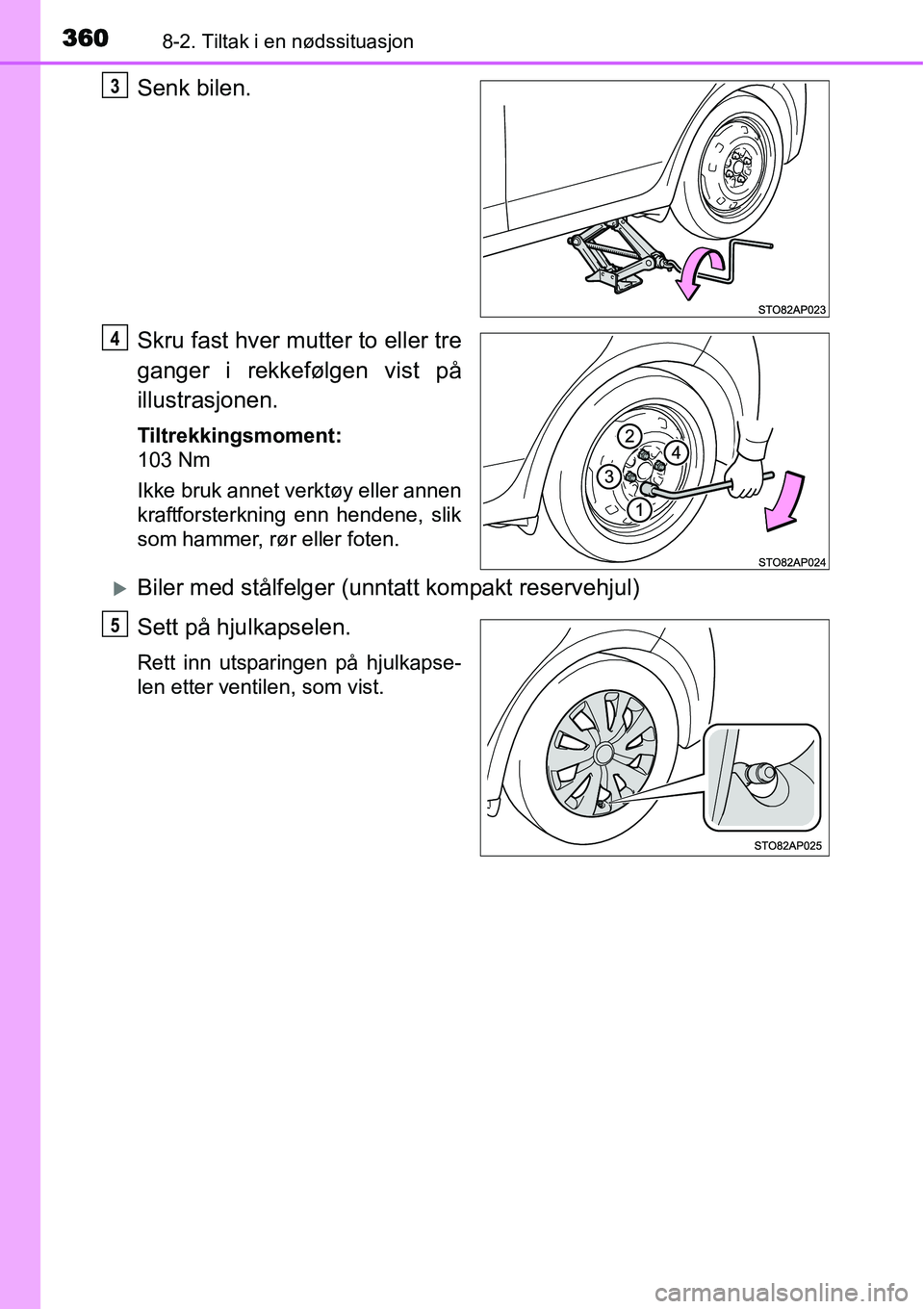

3608-2. Tiltak i en nødssituasjon
Senk bilen.
Skru fast hver mutter to eller tre
ganger i rekkefølgen vist på
illustrasjonen.
Tiltrekkingsmoment:
103 Nm
Ikke bruk annet verktøy eller annen
kraftforsterkning enn hendene, slik
som hammer, rør eller foten.
XBiler med stålfelger (unntatt kompakt reservehjul)
Sett på hjulkapselen.
Rett inn utsparingen på hjulkapse-
len etter ventilen, som vist.
3
4
5

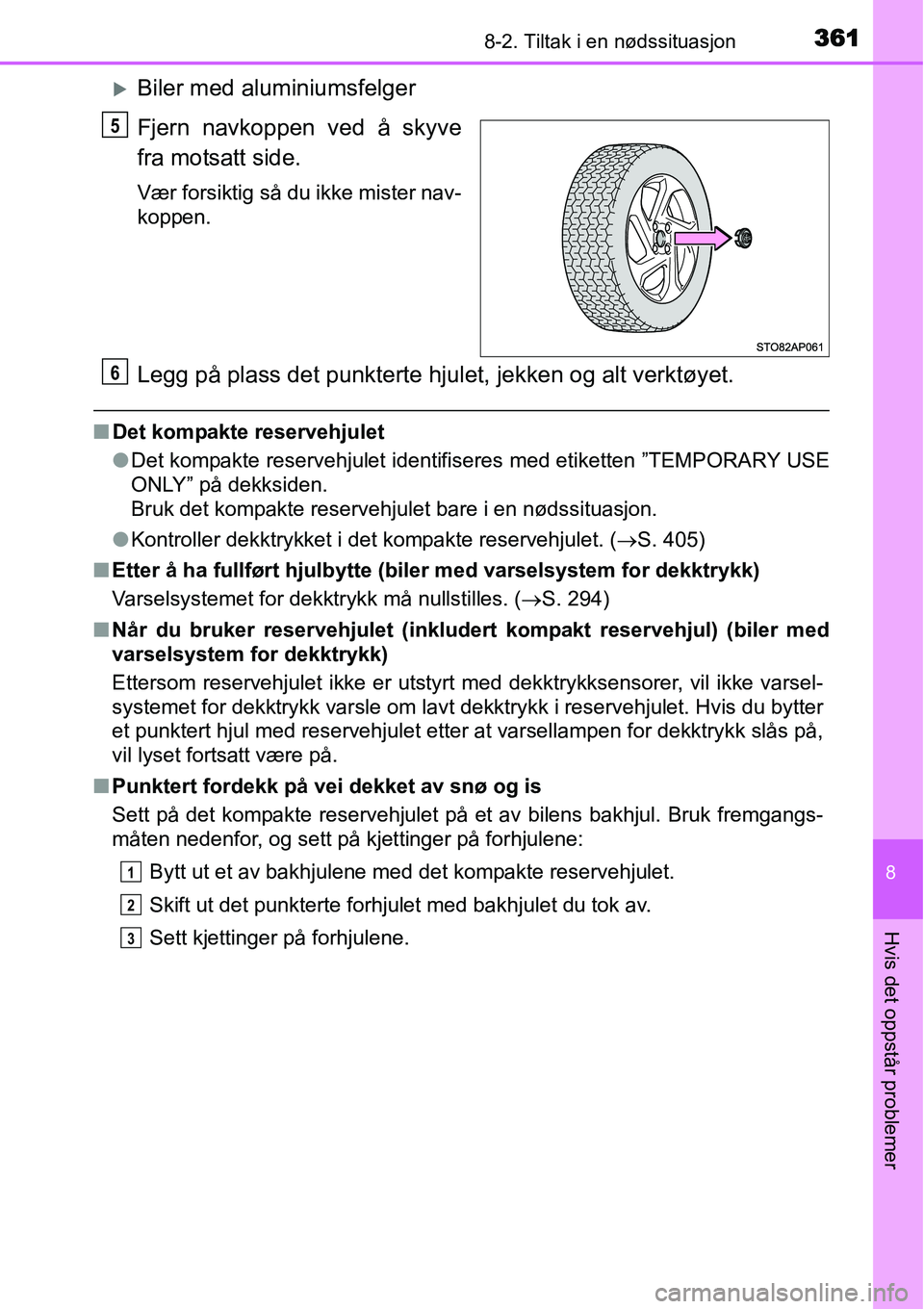

3618-2. Tiltak i en nødssituasjon
8
Hvis det oppstår problemer
XBiler med aluminiumsfelger
Fjern navkoppen ved å skyve
fra motsatt side.
Vær forsiktig så du ikke mister nav-
koppen.
Legg på plass det punkterte hjulet, jekken og alt verktøyet.
■Det kompakte reservehjulet
●Det kompakte reservehjulet identifiseres med etiketten ”TEMPORARY USE
ONLY” på dekksiden.
Bruk det kompakte reservehjulet bare i en nødssituasjon.
●Kontroller dekktrykket i det kompakte reservehjulet. (→S. 405)
■Etter å ha fullført hjulbytte (biler med varselsystem for dekktrykk)
Varselsystemet for dekktrykk må nullstilles. (→S. 294)
■Når du bruker reservehjulet (inkludert kompakt reservehjul) (biler med
varselsystem for dekktrykk)
Ettersom reservehjulet ikke er utstyrt med dekktrykksensorer, vil ikke varsel-
systemet for dekktrykk varsle om lavt dekktrykk i reservehjulet. Hvis du bytter
et punktert hjul med reservehjulet etter at varsellampen for dekktrykk slås på,
vil lyset fortsatt være på.
■Punktert fordekk på vei dekket av snø og is
Sett på det kompakte reservehjulet på et av bilens bakhjul. Bruk fremgangs-
måten nedenfor, og sett på kjettinger på forhjulene:
Bytt ut et av bakhjulene med det kompakte reservehjulet.
Skift ut det punkterte forhjulet med bakhjulet du tok av.
Sett kjettinger på forhjulene.
5
6
1
2
3

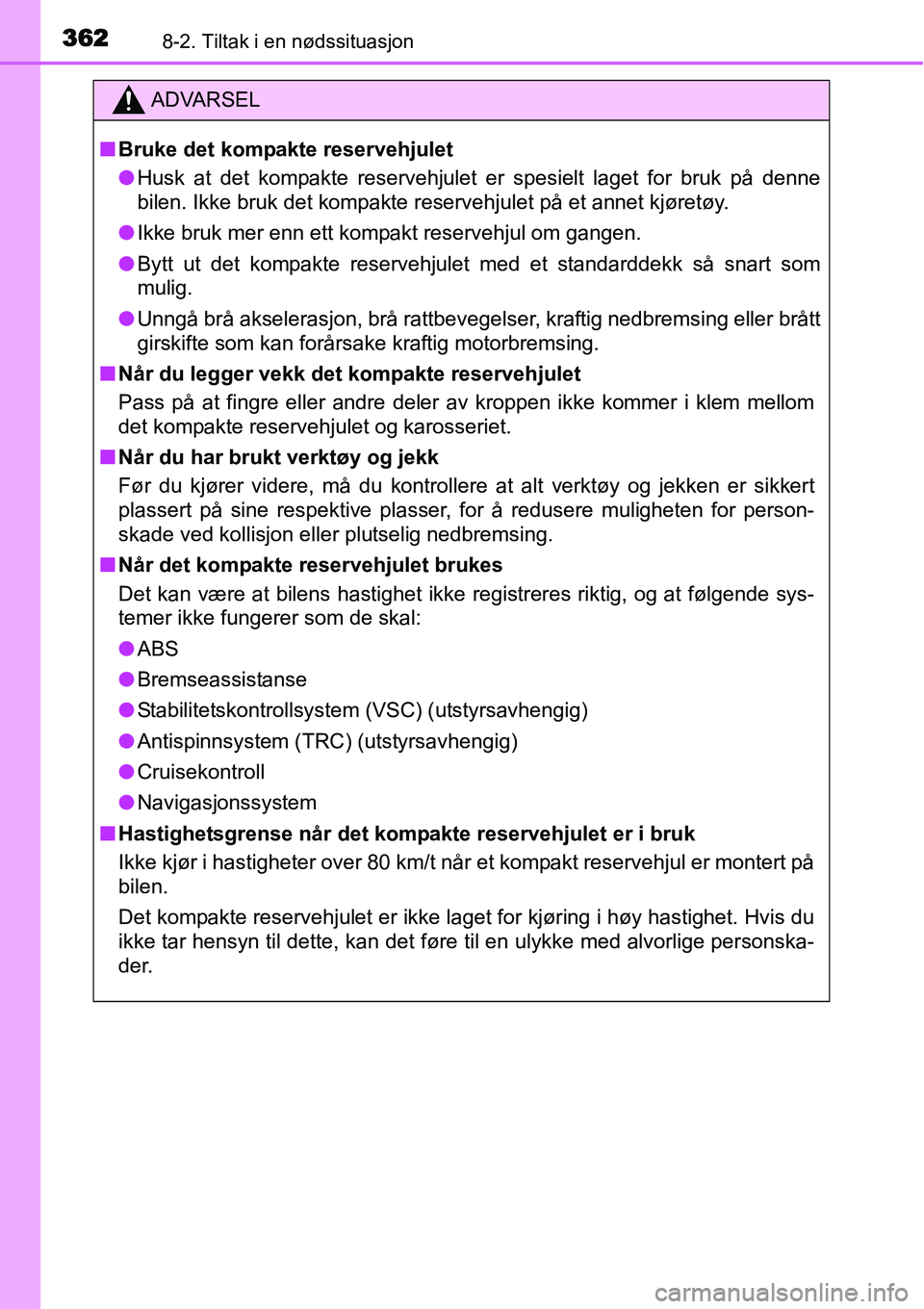

3628-2. Tiltak i en nødssituasjon
ADVARSEL
■Bruke det kompakte reservehjulet
●Husk at det kompakte reservehjulet er spesielt laget for bruk på denne
bilen. Ikke bruk det kompakte reservehjulet på et annet kjøretøy.
●Ikke bruk mer enn ett kompakt reservehjul om gangen.
●Bytt ut det kompakte reservehjulet med et standarddekk så snart som
mulig.
●Unngå brå akselerasjon, brå rattbevegelser, kraftig nedbremsing eller brått
girskifte som kan forårsake kraftig motorbremsing.
■Når du legger vekk det kompakte reservehjulet
Pass på at fingre eller andre deler av kroppen ikke kommer i klem mellom
det kompakte reservehjulet og karosseriet.
■Når du har brukt verktøy og jekk
Før du kjører videre, må du kontrollere at alt verktøy og jekken er sikkert
plassert på sine respektive plasser, for å redusere muligheten for person-
skade ved kollisjon eller plutselig nedbremsing.
■Når det kompakte reservehjulet brukes
Det kan være at bilens hastighet ikke registreres riktig, og at følgende sys-
temer ikke fungerer som de skal:
●ABS
●Bremseassistanse
●Stabilitetskontrollsystem (VSC) (utstyrsavhengig)
●Antispinnsystem (TRC) (utstyrsavhengig)
●Cruisekontroll
●Navigasjonssystem
■Hastighetsgrense når det kompakte reservehjulet er i bruk
Ikke kjør i hastigheter over 80 km/t når et kompakt reservehjul er montert på
bilen.
Det kompakte reservehjulet er ikke laget for kjøring i høy hastighet. Hvis du
ikke tar hensyn til dette, kan det føre til en ulykke med alvorlige personska-
der.

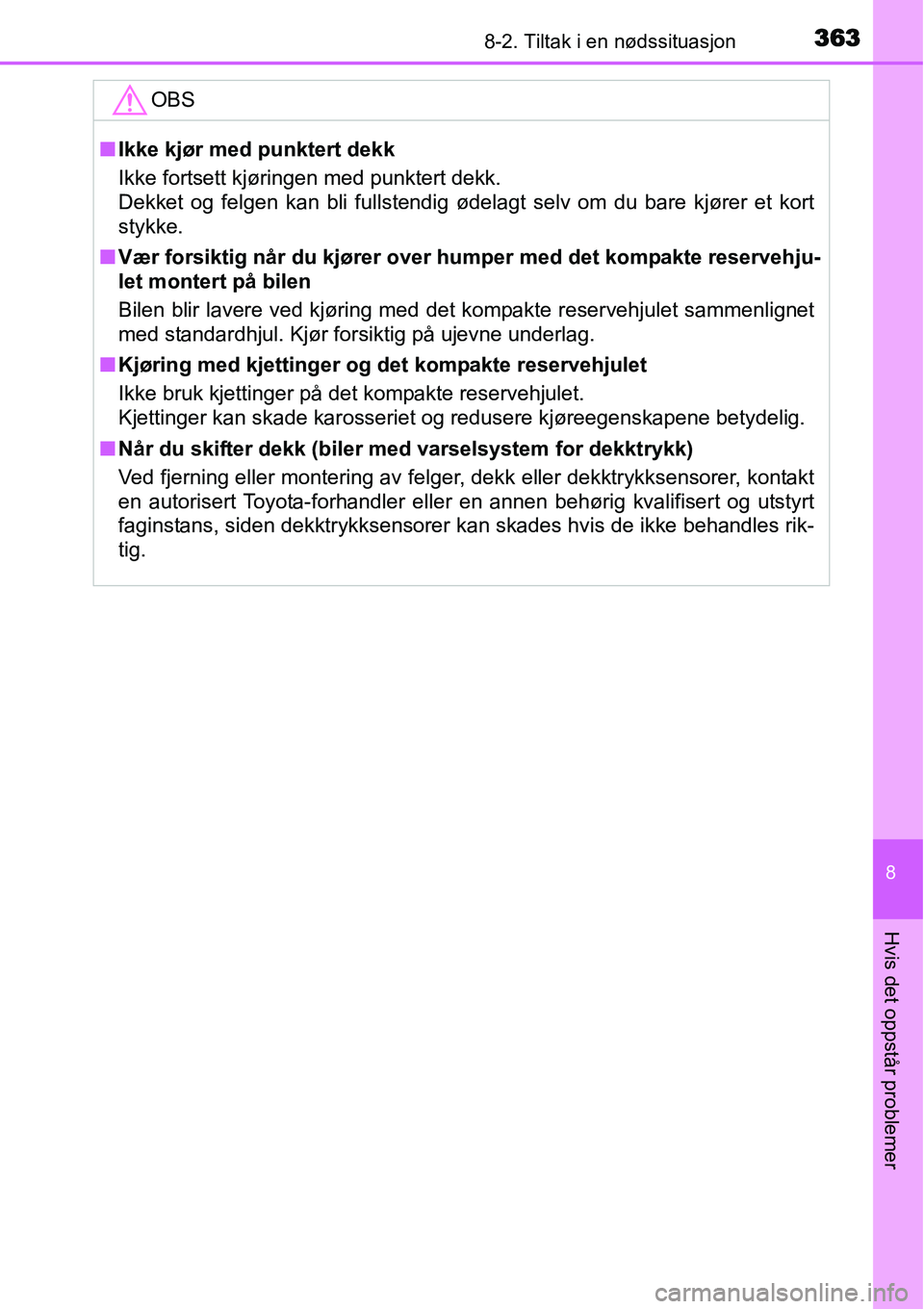

3638-2. Tiltak i en nødssituasjon
8
Hvis det oppstår problemer
OBS
■Ikke kjør med punktert dekk
Ikke fortsett kjøringen med punktert dekk.
Dekket og felgen kan bli fullstendig ødelagt selv om du bare kjører et kort
stykke.
■Vær forsiktig når du kjører over humper med det kompakte reservehju-
let montert på bilen
Bilen blir lavere ved kjøring med det kompakte reservehjulet sammenlignet
med standardhjul. Kjør forsiktig på ujevne underlag.
■Kjøring med kjettinger og det kompakte reservehjulet
Ikke bruk kjettinger på det kompakte reservehjulet.
Kjettinger kan skade karosseriet og redusere kjøreegenskapene betydelig.
■Når du skifter dekk (biler med varselsystem for dekktrykk)
Ved fjerning eller montering av felger, dekk eller dekktrykksensorer, kontakt
en autorisert Toyota-forhandler eller en annen behørig kvalifisert og utstyrt
faginstans, siden dekktrykksensorer kan skades hvis de ikke behandles rik-
tig.

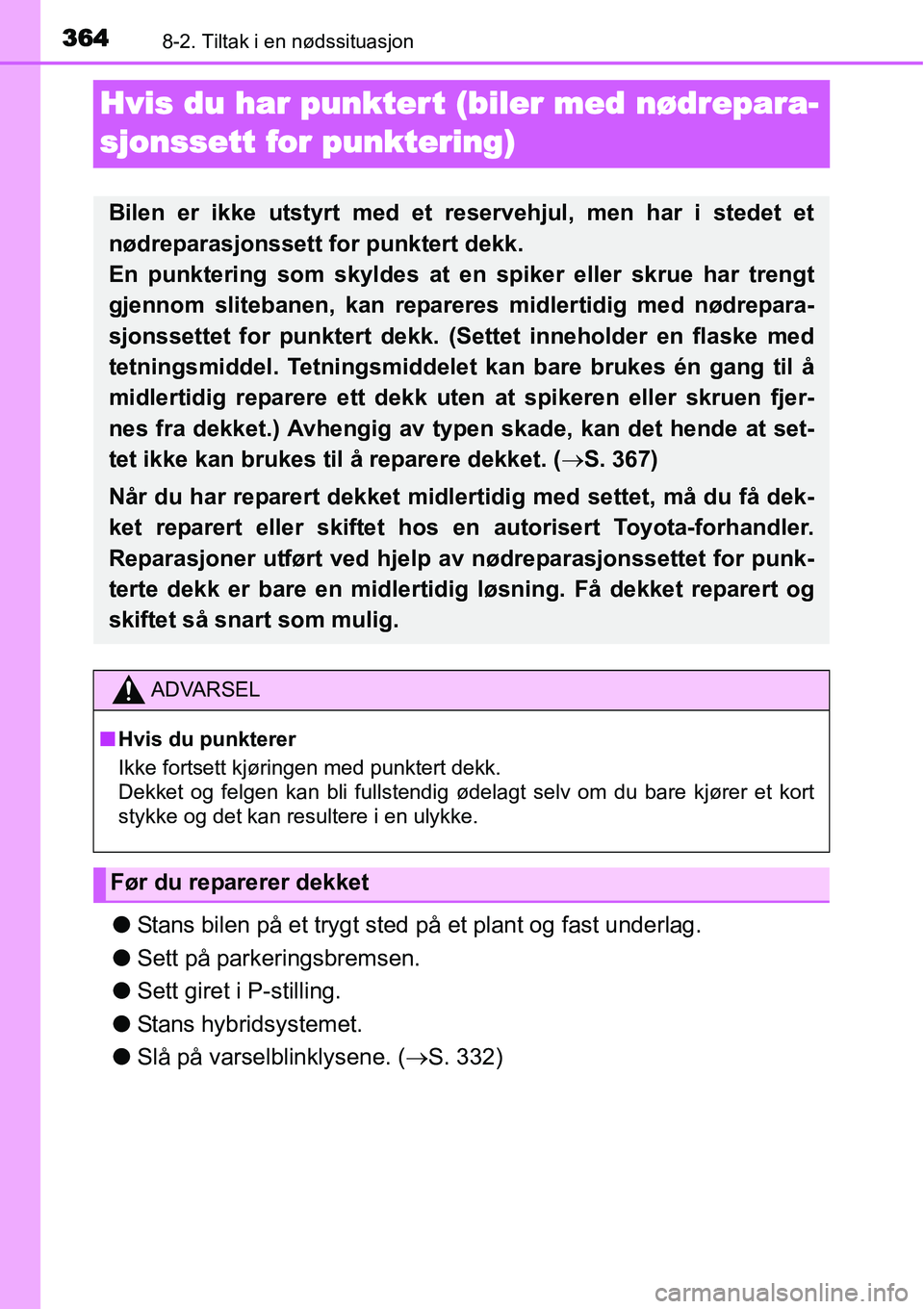

3648-2. Tiltak i en nødssituasjon
Hvis du har punktert (biler med nødrepara-
sjonssett for punktering)
●Stans bilen på et trygt sted på et plant og fast underlag.
●Sett på parkeringsbremsen.
●Sett giret i P-stilling.
●Stans hybridsystemet.
●Slå på varselblinklysene. (→S. 332)
Bilen er ikke utstyrt med et reservehjul, men har i stedet et
nødreparasjonssett for punktert dekk.
En punktering som skyldes at en spiker eller skrue har trengt
gjennom slitebanen, kan repareres midlertidig med nødrepara-
sjonssettet for punktert dekk. (Settet inneholder en flaske med
tetningsmiddel. Tetningsmiddelet kan bare brukes én gang til å
midlertidig reparere ett dekk uten at spikeren eller skruen fjer-
nes fra dekket.) Avhengig av typen skade, kan det hende at set-
tet ikke kan brukes til å reparere dekket. (→S. 367)
Når du har reparert dekket midlertidig med settet, må du få dek-
ket reparert eller skiftet hos en autorisert Toyota-forhandler.
Reparasjoner utført ved hjelp av nødreparasjonssettet for punk-
terte dekk er bare en midlertidig løsning. Få dekket reparert og
skiftet så snart som mulig.
ADVARSEL
■Hvis du punkterer
Ikke fortsett kjøringen med punktert dekk.
Dekket og felgen kan bli fullstendig ødelagt selv om du bare kjører et kort
stykke og det kan resultere i en ulykke.
Før du reparerer dekket

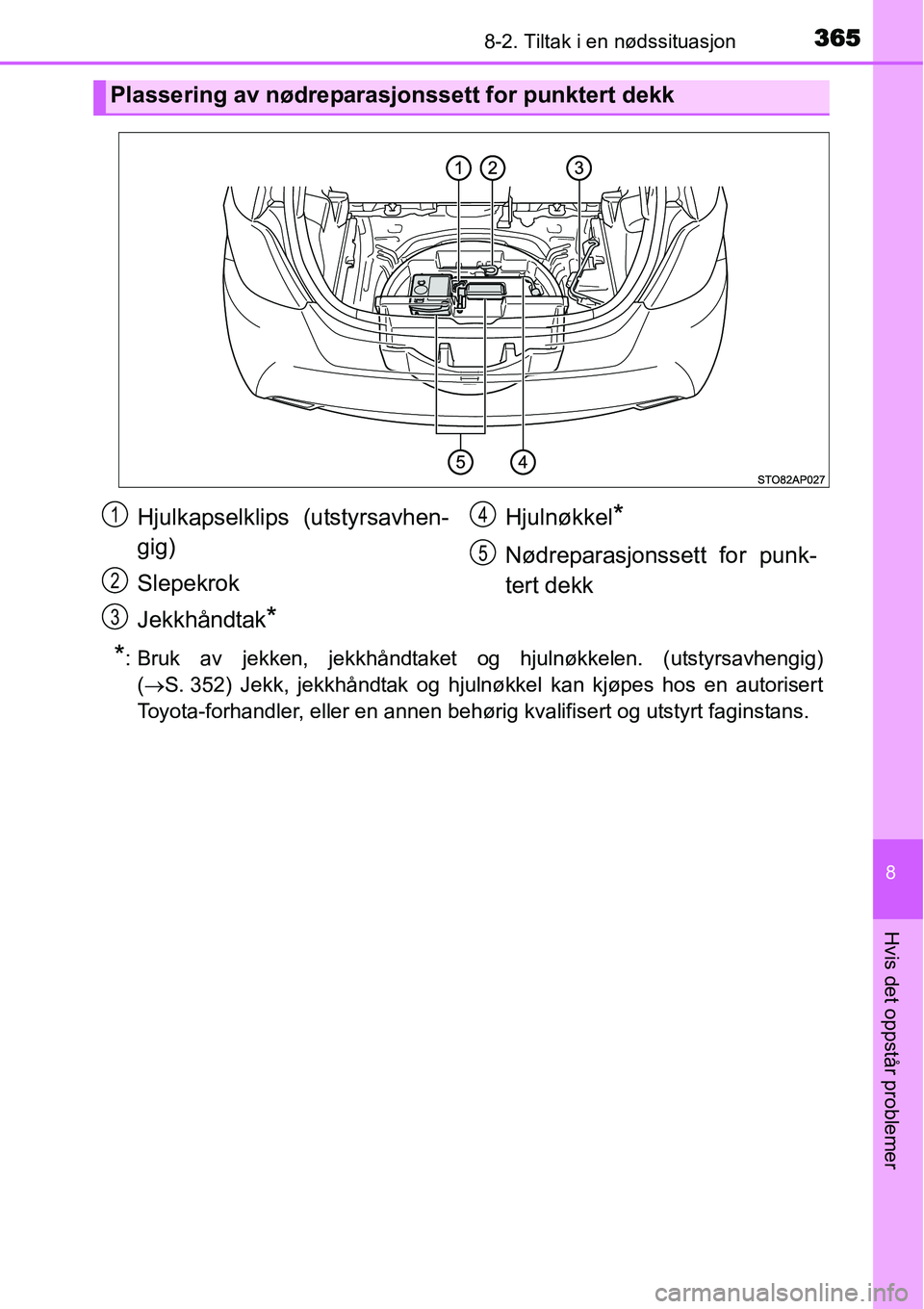

3658-2. Tiltak i en nødssituasjon
8
Hvis det oppstår problemer
*: Bruk av jekken, jekkhåndtaket og hjulnøkkelen. (utstyrsavhengig)
(→S. 352) Jekk, jekkhåndtak og hjulnøkkel kan kjøpes hos en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
Plassering av nødreparasjonssett for punktert dekk
Hjulkapselklips (utstyrsavhen-
gig)
Slepekrok
Jekkhåndtak
*
Hjulnøkkel*
Nødreparasjonssett for punk-
tert dekk
1
2
3
4
5

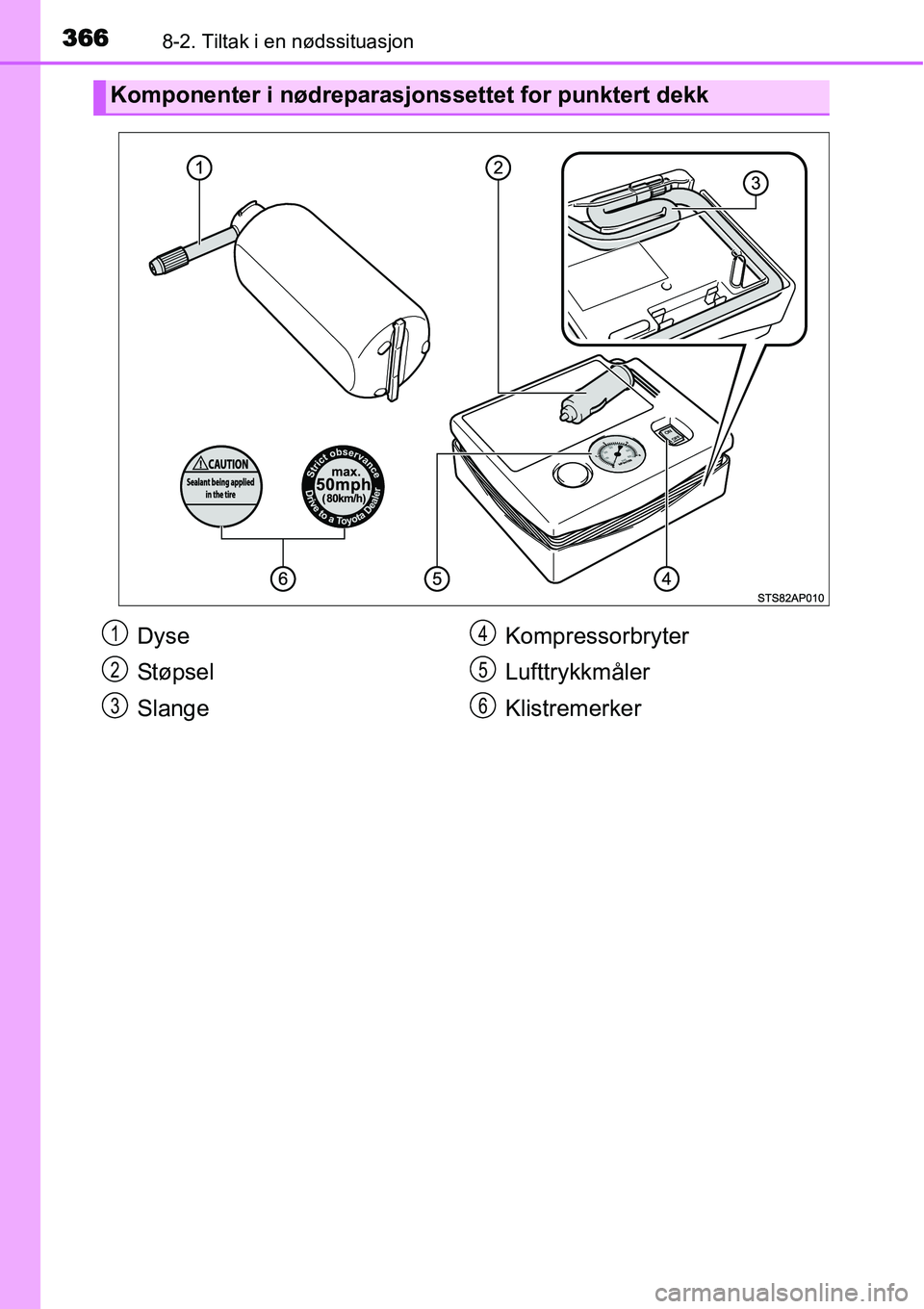

3668-2. Tiltak i en nødssituasjon
Komponenter i nødreparasjonssettet for punktert dekk
Dyse
St ø pse l
SlangeKompressorbryter
Lufttrykkmåler
Klistremerker1
2
3
4
5
6

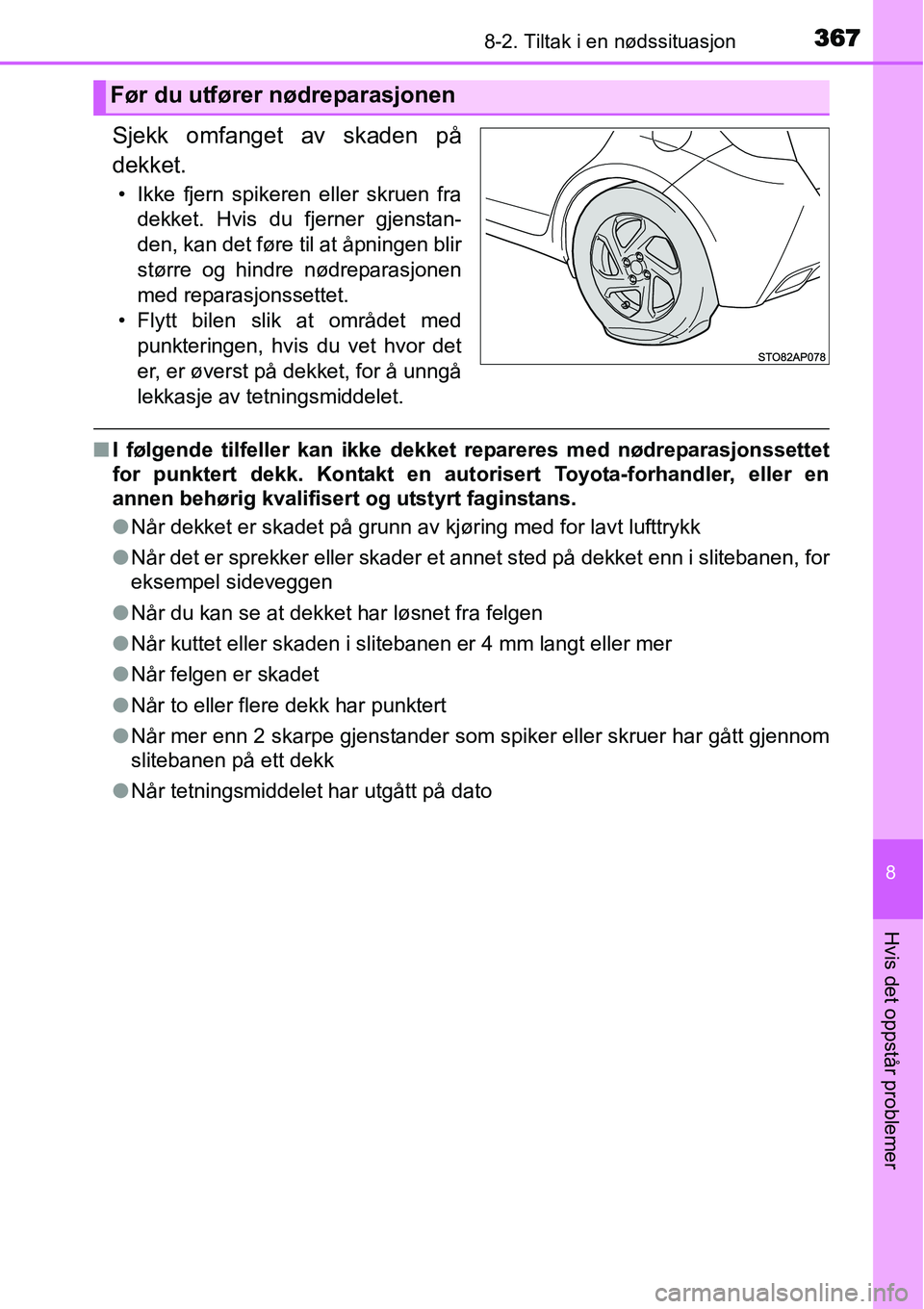

3678-2. Tiltak i en nødssituasjon
8
Hvis det oppstår problemer
Sjekk omfanget av skaden på
dekket.
• Ikke fjern spikeren eller skruen fra
dekket. Hvis du fjerner gjenstan-
den, kan det føre til at åpningen blir
større og hindre nødreparasjonen
med reparasjonssettet.
• Flytt bilen slik at området med
punkteringen, hvis du vet hvor det
er, er øverst på dekket, for å unngå
lekkasje av tetningsmiddelet.
■I følgende tilfeller kan ikke dekket repareres med nødreparasjonssettet
for punktert dekk. Kontakt en autorisert Toyota-forhandler, eller en
annen behørig kvalifisert og utstyrt faginstans.
●Når dekket er skadet på grunn av kjøring med for lavt lufttrykk
●Når det er sprekker eller skader et annet sted på dekket enn i slitebanen, for
eksempel sideveggen
●Når du kan se at dekket har løsnet fra felgen
●Når kuttet eller skaden i slitebanen er 4 mm langt eller mer
●Når felgen er skadet
●Når to eller flere dekk har punktert
●Når mer enn 2 skarpe gjenstander som spiker eller skruer har gått gjennom
slitebanen på ett dekk
●Når tetningsmiddelet har utgått på dato
Før du utfører nødreparasjonen

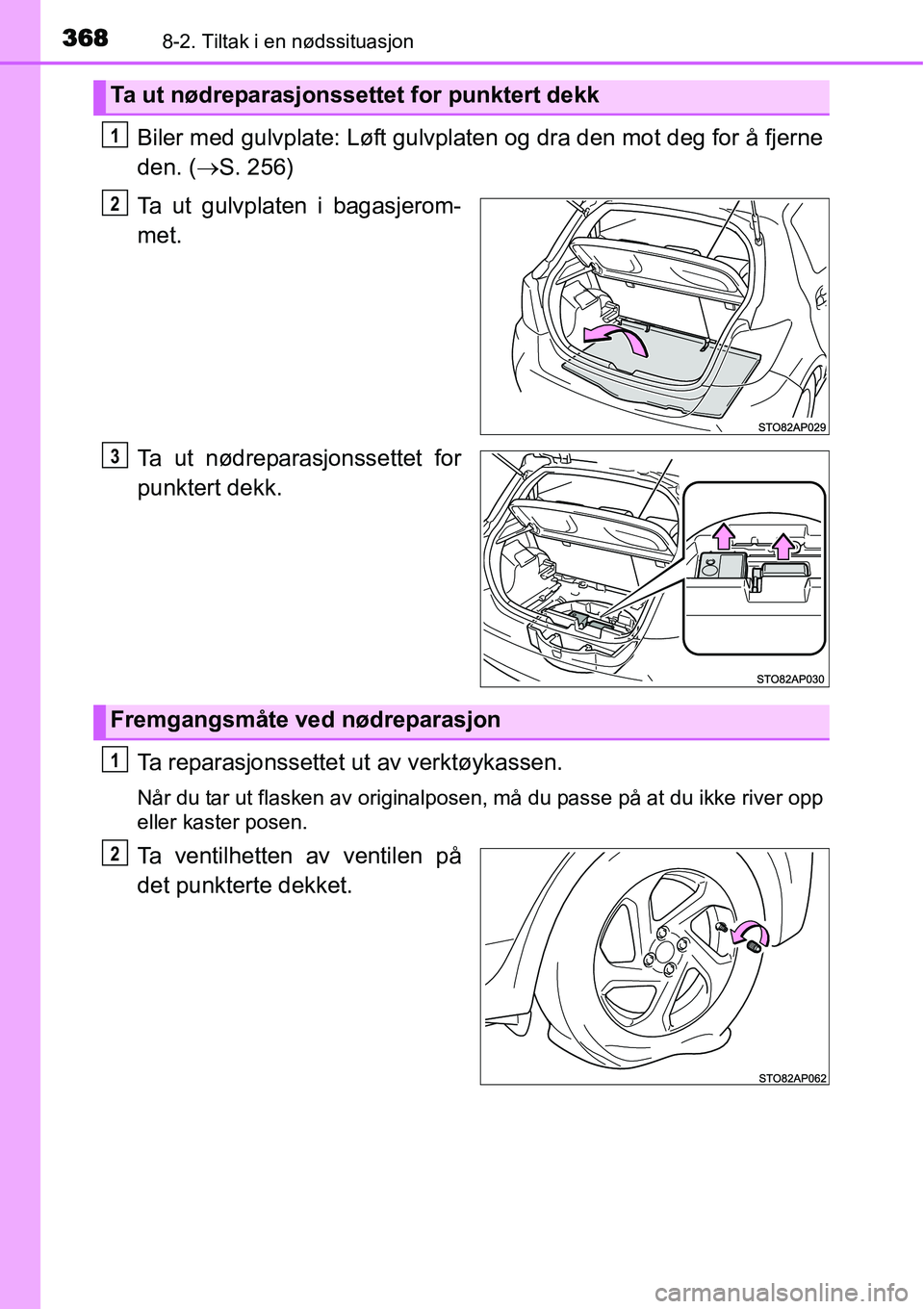

3688-2. Tiltak i en nødssituasjon
Biler med gulvplate: Løft gulvplaten og dra den mot deg for å fjerne
den. (→S. 256)
Ta ut gulvplaten i bagasjerom-
met.
Ta ut nødreparasjonssettet for
punktert dekk.
Ta reparasjonssettet ut av verktøykassen.
Når du tar ut flasken av originalposen, må du passe på at du ikke river opp
eller kaster posen.
Ta ventilhetten av ventilen på
det punkterte dekket.
Ta ut nødreparasjonssettet for punktert dekk
1
2
3
Fremgangsmåte ved nødreparasjon
1
2
