TOYOTA YARIS HYBRID 2014 Manuale duso (in Italian)

3618-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie
Se il veicolo deve essere trainato
I seguenti sintomi potrebbero indicare un problema al cambio. Prima del
traino, contattare un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
Il sistema ibrido è in funzione, ma il veicolo non si muove.
Il veicolo produce un suono anomalo.
Non trainare il veicolo con un carro
attrezzi con sollevatore al fine di
evitare danni alla carrozzeria.
Se dovesse rendersi necessario il traino del veicolo, si raccomanda di
farlo effettuare da un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e
attrezzato, come ad esempio un servizio di autosoccorso che utilizza
un carro attrezzi a sollevamento o un carro attrezzi con pianale.
Per tutti i tipi di traino, usare un sistema a catena di sicurezza e
ottemperare tutte le normative governative e locali vigenti.
Se il veicolo viene trainato dalla parte anteriore con un autocarro
dotato di sollevatore delle ruote, le ruote posteriori e gli assali devono
essere in buone condizioni. (P. 361, 365)
Se sono danneggiati, utilizzare un carro attrezzi con carrello da traino o
con pianale.
Situazioni in cui è necessario contattare un concessionario prima di
effettuare il traino
Traino con un carro attrezzi con sollevatore

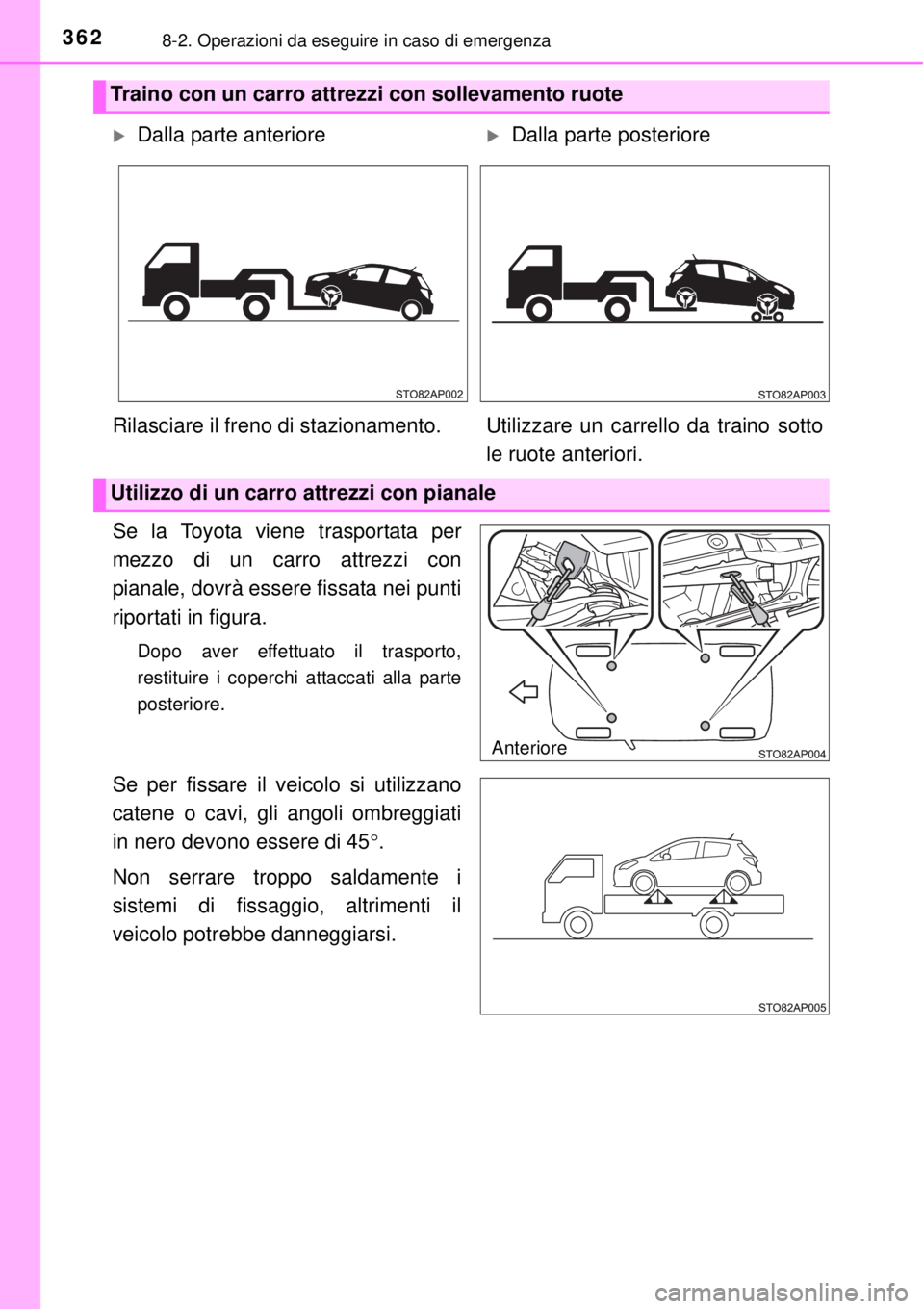

3628-2. Operazioni da eseguire in caso di emergenza
Se la Toyota viene trasportata per
mezzo di un carro attrezzi con
pianale, dovrà essere fissata nei punti
riportati in figura.
Dopo aver effettuato il trasporto,
restituire i coperchi attaccati alla parte
posteriore.
Se per fissare il veicolo si utilizzano
catene o cavi, gli angoli ombreggiati
in nero devono essere di 45.
Non serrare troppo saldamente i
sistemi di fissaggio, altrimenti il
veicolo potrebbe danneggiarsi.
Traino con un carro attrezzi con sollevamento ruote
Dalla parte anterioreDalla parte posteriore
Rilasciare il freno di stazionamento. Utilizzare un carrello da traino sotto
le ruote anteriori.
Utilizzo di un carro attrezzi con pianale
Anteriore

3638-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie

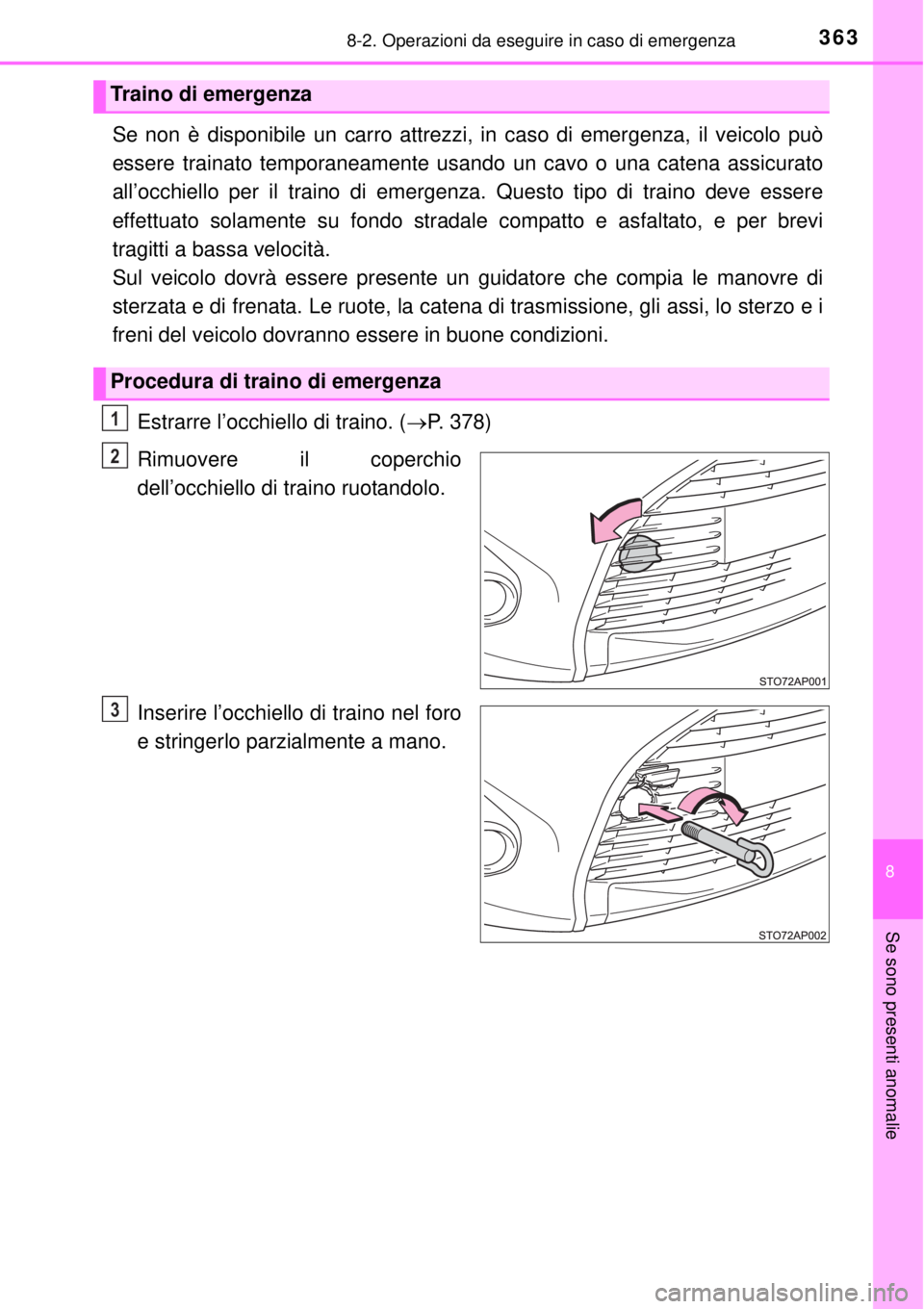

Se non è disponibile un carro attrezzi, in caso di emergenza, il veicolo può
essere trainato temporaneamente usando un cavo o una catena assicurato
all’occhiello per il traino di emergenza. Questo tipo di traino deve essere
effettuato solamente su fondo stradale compatto e asfaltato, e per brevi
tragitti a bassa velocità.
Sul veicolo dovrà essere presente un guidatore che compia le manovre di
sterzata e di frenata. Le ruote, la catena di trasmissione, gli assi, lo sterzo e i
freni del veicolo dovranno essere in buone condizioni.
Estrarre l’occhiello di traino. (P. 378)
Rimuovere il coperchio
dell’occhiello di traino ruotandolo.
Inserire l’occhiello di traino nel foro
e stringerlo parzialmente a mano.
Traino di emergenza
Procedura di traino di emergenza
1
2
3

3648-2. Operazioni da eseguire in caso di emergenza

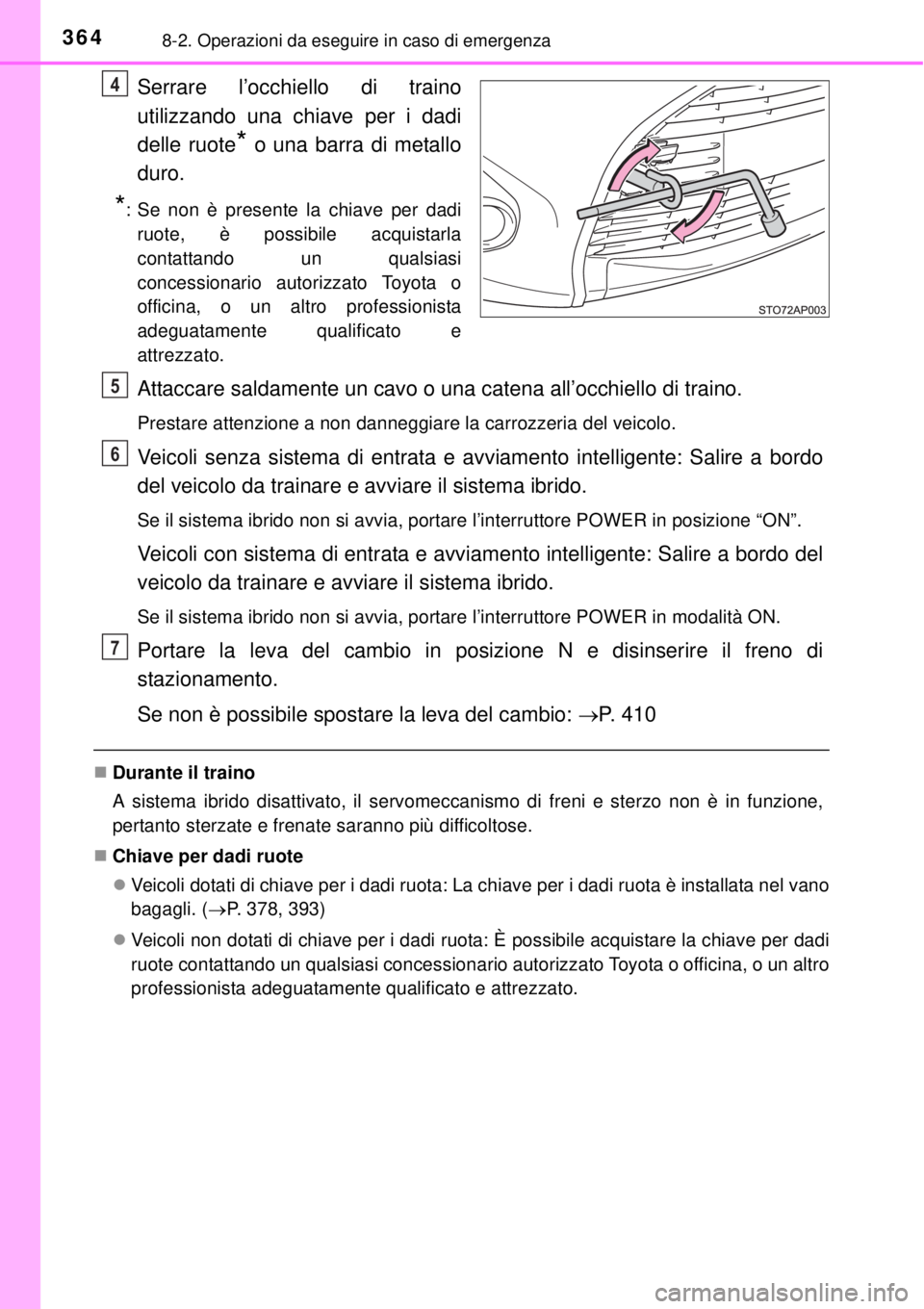

Serrare l’occhiello di traino
utilizzando una chiave per i dadi
delle ruote
* o una barra di metallo
duro.
*: Se non è presente la chiave per dadi
ruote, è possibile acquistarla
contattando un qualsiasi
concessionario autorizzato Toyota o
officina, o un altro professionista
adeguatamente qualificato e
attrezzato.
Attaccare saldamente un cavo o una catena all’occhiello di traino.
Prestare attenzione a non danneggiare la carrozzeria del veicolo.
Veicoli senza sistema di entrata e avviamento intelligente: Salire a bordo
del veicolo da trainare e avviare il sistema ibrido.
Se il sistema ibrido non si avvia, portare l’interruttore POWER in posizione “ON”.
Veicoli con sistema di entrata e avviamento intelligente: Salire a bordo del
veicolo da trainare e avviare il sistema ibrido.
Se il sistema ibrido non si avvia, portare l’interruttore POWER in modalità ON.
Portare la leva del cambio in posizione N e disinserire il freno di
stazionamento.
Se non è possibile spostare la leva del cambio: P. 410
Durante il traino
A sistema ibrido disattivato, il servomeccanismo di freni e sterzo non è in funzione,
pertanto sterzate e frenate saranno più difficoltose.
Chiave per dadi ruote
Veicoli dotati di chiave per i dadi ruota: La chiave per i dadi ruota è installata nel vano
bagagli. (P. 378, 393)
Veicoli non dotati di chiave per i dadi ruota: È possibile acquistare la chiave per dadi
ruote contattando un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
4
5
6
7

3658-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie

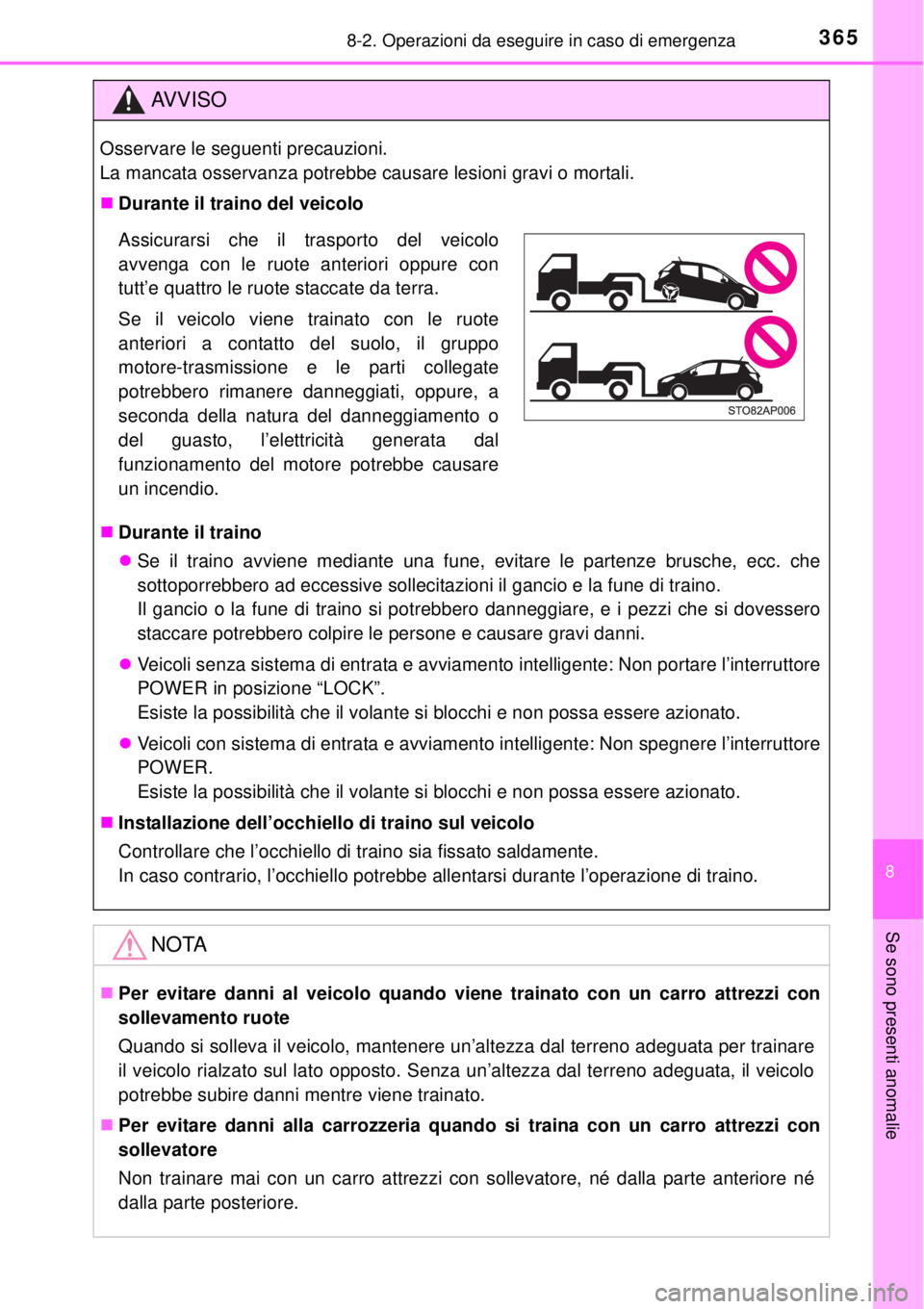

AV V I S O
Osservare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
Durante il traino del veicolo
Durante il traino
Se il traino avviene mediante una fune, evitare le partenze brusche, ecc. che
sottoporrebbero ad eccessive sollecitazioni il gancio e la fune di traino.
Il gancio o la fune di traino si potrebbero danneggiare, e i pezzi che si dovessero
staccare potrebbero colpire le persone e causare gravi danni.
Veicoli senza sistema di entrata e avviamento intelligente: Non portare l’interruttore
POWER in posizione “LOCK”.
Esiste la possibilità che il volante si blocchi e non possa essere azionato.
Veicoli con sistema di entrata e avviamento intelligente: Non spegnere l’interruttore
POWER.
Esiste la possibilità che il volante si blocchi e non possa essere azionato.
Installazione dell’occhiello di traino sul veicolo
Controllare che l’occhiello di traino sia fissato saldamente.
In caso contrario, l’occhiello potrebbe allentarsi durante l’operazione di traino.
NOTA
Per evitare danni al veicolo quando viene trainato con un carro attrezzi con
sollevamento ruote
Quando si solleva il veicolo, mantenere un’altezza dal terreno adeguata per trainare
il veicolo rialzato sul lato opposto. Senza un’altezza dal terreno adeguata, il veicolo
potrebbe subire danni mentre viene trainato.
Per evitare danni alla carrozzeria quando si traina con un carro attrezzi con
sollevatore
Non trainare mai con un carro attrezzi con sollevatore, né dalla parte anteriore né
dalla parte posteriore.
Assicurarsi che il trasporto del veicolo
avvenga con le ruote anteriori oppure con
tutt’e quattro le ruote staccate da terra.
Se il veicolo viene trainato con le ruote
anteriori a contatto del suolo, il gruppo
motore-trasmissione e le parti collegate
potrebbero rimanere danneggiati, oppure, a
seconda della natura del danneggiamento o
del guasto, l’elettricità generata dal
funzionamento del motore potrebbe causare
un incendio.

3668-2. Operazioni da eseguire in caso di emergenza
Se si ritiene che ci sia un problema
Perdita di liquido sotto il veicolo
(Sono normali le perdite di acqua dal condizionatore dopo il suo utilizzo)
Pneumatici che sembrano sgonfi o usura irregolare dei pneumatici
La spia di avvertimento alta temperatura del refrigerante motore
lampeggia o si accende
Suono dello scarico diverso
Stridio eccessivo dei pneumatici durante la marcia in curva
Insoliti rumori legati al sistema delle sospensioni
Battiti o altri rumori legati al sistema ibrido
Il motore non parte, non gira regolarmente o perde colpi
Notevole perdita di potenza
Il veicolo tira pesantemente da un lato in fase di frenata
Il veicolo tira pesantemente da un lato durante la guida su una strada
piana
Perdita di efficacia dei freni, sensazione di eccessiva elasticità, il pedale
tocca quasi il pavimento
Se si verifica uno qualsiasi dei seguenti sintomi, è probabile che il
veicolo debba essere regolato o riparato. Contattare, appena possibile,
un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Sintomi visibili
Sintomi acustici
Sintomi operativi

3678-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie

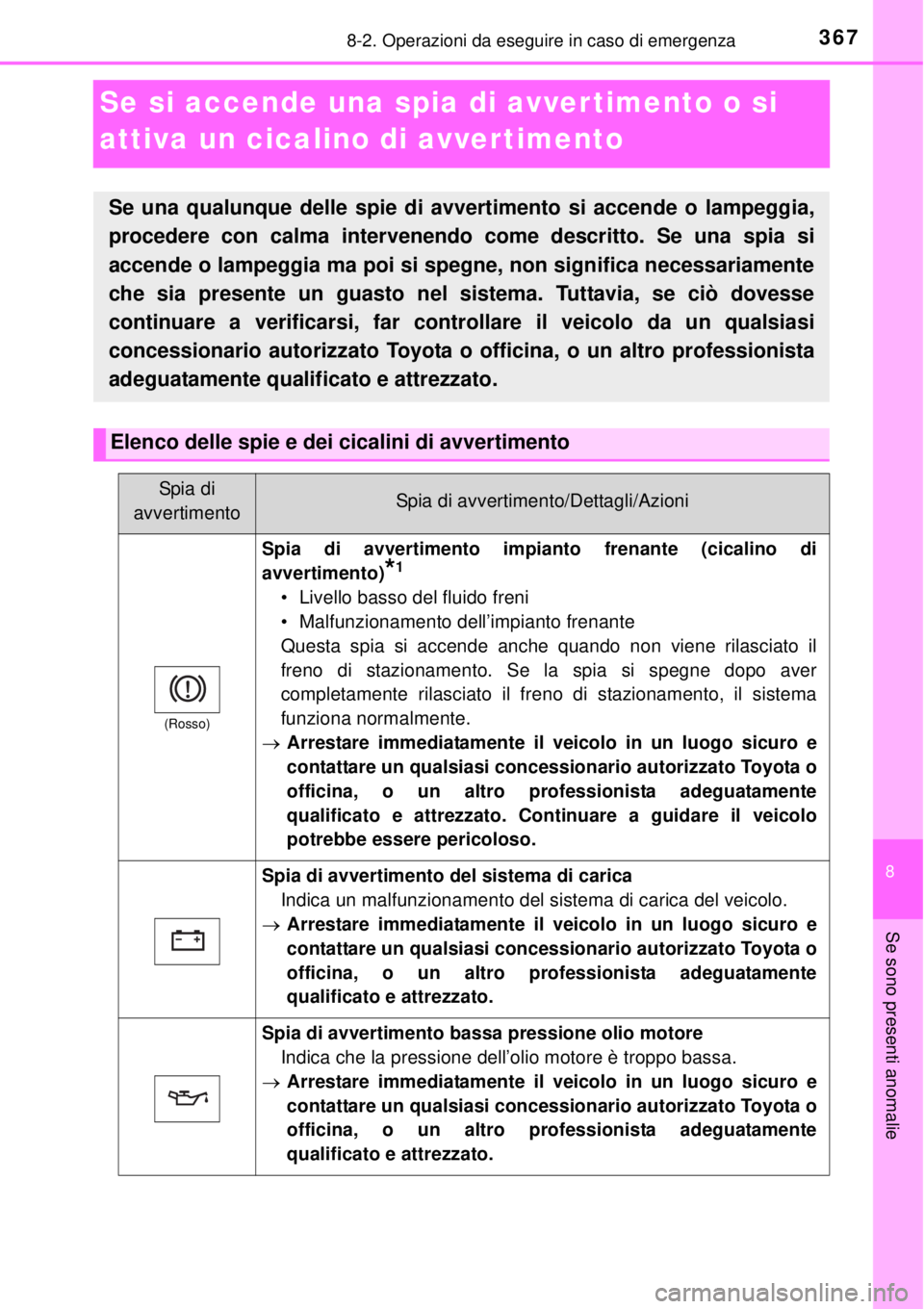

Se si accende una spia di avver timento o si
attiva un cicalino di avvertimento
Se una qualunque delle spie di avvertimento si accende o lampeggia,
procedere con calma intervenendo come descritto. Se una spia si
accende o lampeggia ma poi si spegne, non significa necessariamente
che sia presente un guasto nel sistema. Tuttavia, se ciò dovesse
continuare a verificarsi, far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Elenco delle spie e dei cicalini di avvertimento
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni
(Rosso)
Spia di avvertimento impianto frenante (cicalino di
avvertimento)
*1
• Livello basso del fluido freni
• Malfunzionamento dell’impianto frenante
Questa spia si accende anche quando non viene rilasciato il
freno di stazionamento. Se la spia si spegne dopo aver
completamente rilasciato il freno di stazionamento, il sistema
funziona normalmente.
Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente
qualificato e attrezzato. Continuare a guidare il veicolo
potrebbe essere pericoloso.
Spia di avvertimento del sistema di carica
Indica un malfunzionamento del sistema di carica del veicolo.
Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente
qualificato e attrezzato.
Spia di avvertimento bassa pressione olio motore
Indica che la pressione dell’olio motore è troppo bassa.
Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente
qualificato e attrezzato.

3688-2. Operazioni da eseguire in caso di emergenza

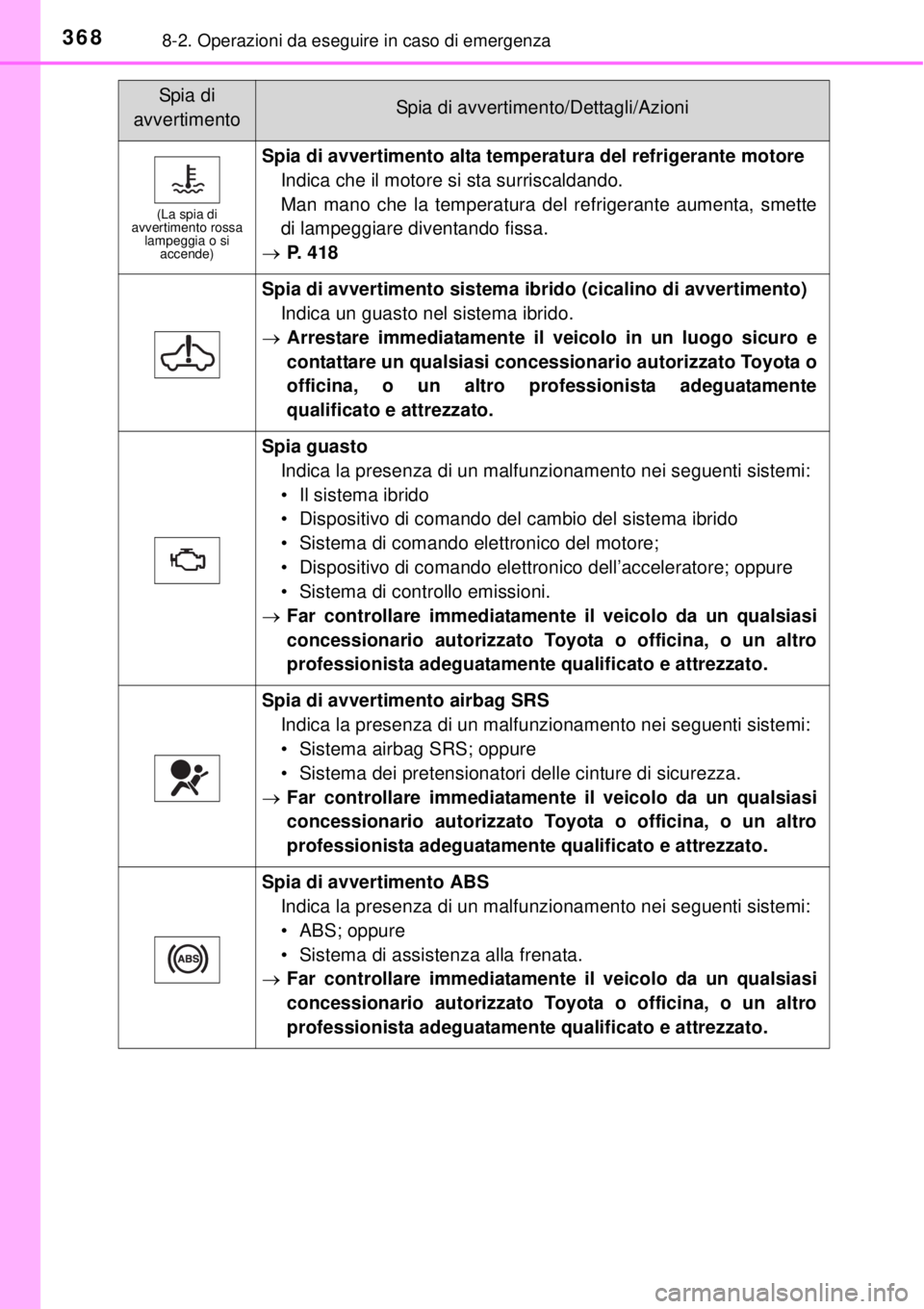

(La spia di
avvertimento rossa
lampeggia o si
accende)
Spia di avvertimento alta temperatura del refrigerante motore
Indica che il motore si sta surriscaldando.
Man mano che la temperatura del refrigerante aumenta, smette
di lampeggiare diventando fissa.
P. 418
Spia di avvertimento sistema ibrido (cicalino di avvertimento)
Indica un guasto nel sistema ibrido.
Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente
qualificato e attrezzato.
Spia guasto
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Il sistema ibrido
• Dispositivo di comando del cambio del sistema ibrido
• Sistema di comando elettronico del motore;
• Dispositivo di comando elettronico dell’acceleratore; oppure
• Sistema di controllo emissioni.
Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di avvertimento airbag SRS
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Sistema airbag SRS; oppure
• Sistema dei pretensionatori delle cinture di sicurezza.
Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di avvertimento ABS
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• ABS; oppure
• Sistema di assistenza alla frenata.
Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

3698-2. Operazioni da eseguire in caso di emergenza
8
Se sono presenti anomalie

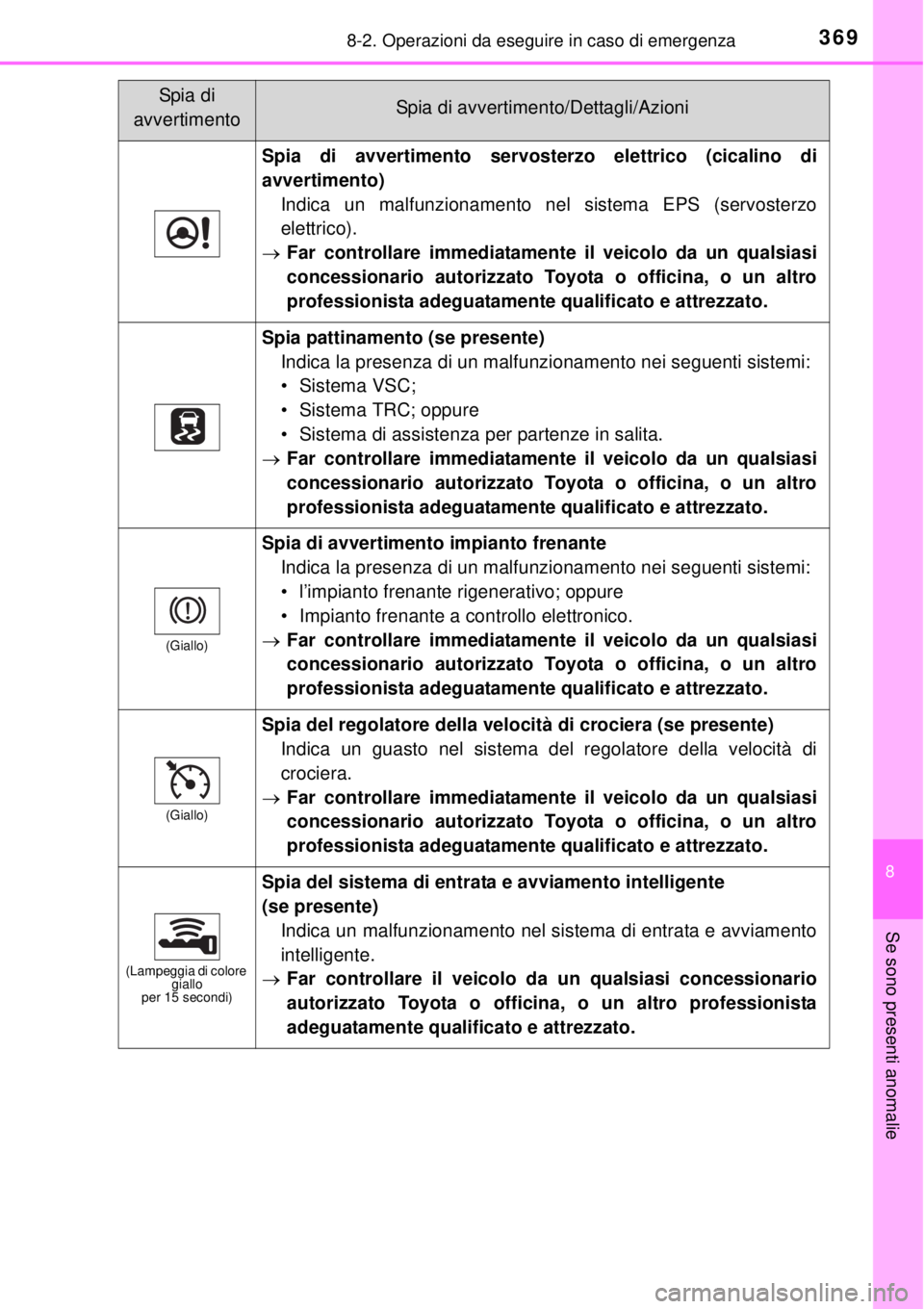

Spia di avvertimento servosterzo elettrico (cicalino di
avvertimento)
Indica un malfunzionamento nel sistema EPS (servosterzo
elettrico).
Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia pattinamento (se presente)
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Sistema VSC;
• Sistema TRC; oppure
• Sistema di assistenza per partenze in salita.
Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
(Giallo)
Spia di avvertimento impianto frenante
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• l’impianto frenante rigenerativo; oppure
• Impianto frenante a controllo elettronico.
Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
(Giallo)
Spia del regolatore della velocità di crociera (se presente)
Indica un guasto nel sistema del regolatore della velocità di
crociera.
Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
(Lampeggia di colore
giallo
per 15 secondi)
Spia del sistema di entrata e avviamento intelligente
(se presente)
Indica un malfunzionamento nel sistema di entrata e avviamento
intelligente.
Far controllare il veicolo da un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

3708-2. Operazioni da eseguire in caso di emergenza

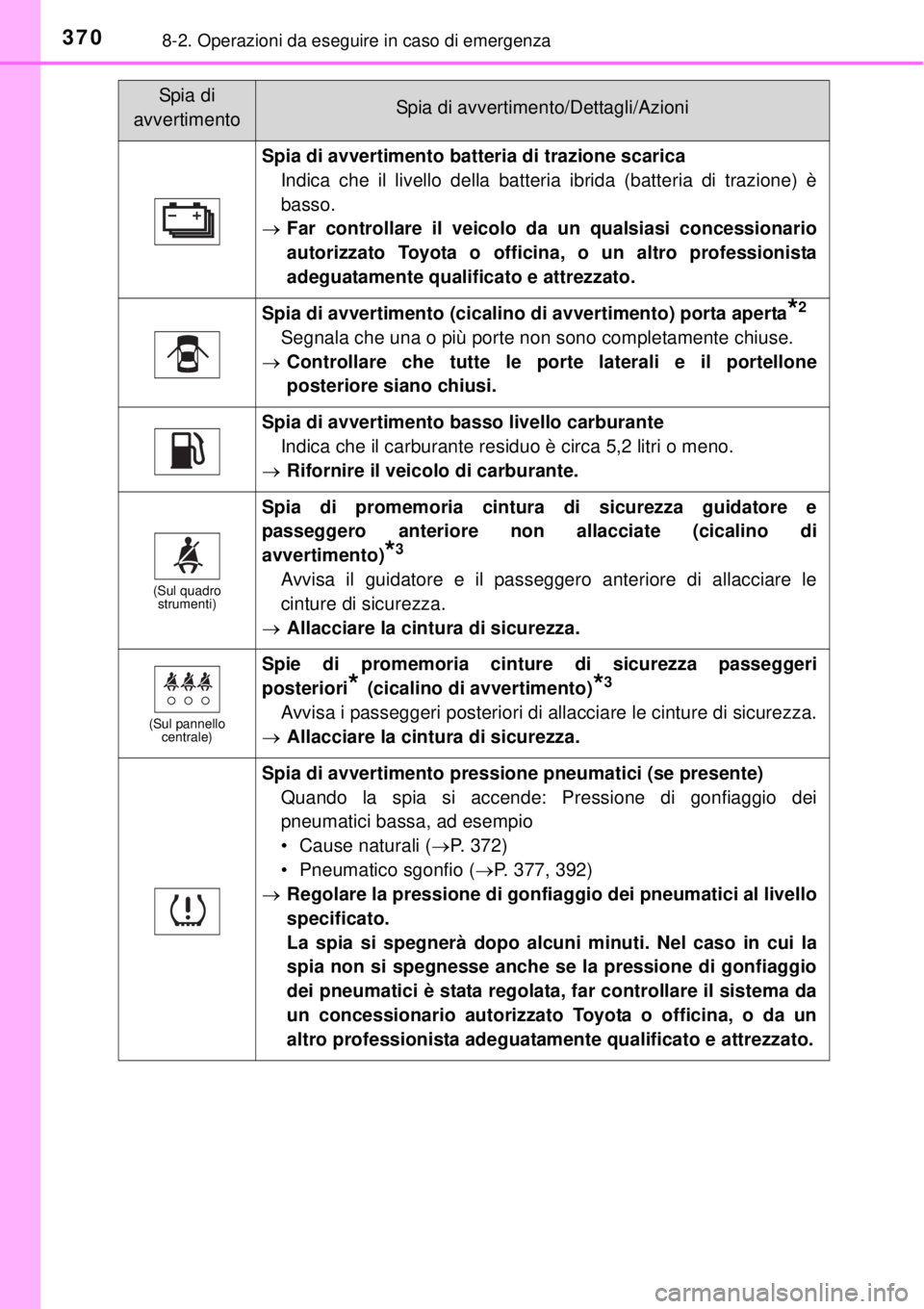

Spia di avvertimento batteria di trazione scarica
Indica che il livello della batteria ibrida (batteria di trazione) è
basso.
Far controllare il veicolo da un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Spia di avvertimento (cicalino di avvertimento) porta aperta*2
Segnala che una o più porte non sono completamente chiuse.
Controllare che tutte le porte laterali e il portellone
posteriore siano chiusi.
Spia di avvertimento basso livello carburante
Indica che il carburante residuo è circa 5,2 litri o meno.
Rifornire il veicolo di carburante.
(Sul quadro
strumenti)
Spia di promemoria cintura di sicurezza guidatore e
passeggero anteriore non allacciate (cicalino di
avvertimento)
*3
Avvisa il guidatore e il passeggero anteriore di allacciare le
cinture di sicurezza.
Allacciare la cintura di sicurezza.
(Sul pannello
centrale)
Spie di promemoria cinture di sicurezza passeggeri
posteriori
* (cicalino di avvertimento)*3
Avvisa i passeggeri posteriori di allacciare le cinture di sicurezza.
Allacciare la cintura di sicurezza.
Spia di avvertimento pressione pneumatici (se presente)
Quando la spia si accende: Pressione di gonfiaggio dei
pneumatici bassa, ad esempio
• Cause naturali (P. 372)
• Pneumatico sgonfio (P. 377, 392)
Regolare la pressione di gonfiaggio dei pneumatici al livello
specificato.
La spia si spegnerà dopo alcuni minuti. Nel caso in cui la
spia non si spegnesse anche se la pressione di gonfiaggio
dei pneumatici è stata regolata, far controllare il sistema da
un concessionario autorizzato Toyota o officina, o da un
altro professionista adeguatamente qualificato e attrezzato.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni
