3417-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AV V I S O
Per evitare guasti del sistema e l’incendio del veicolo
Osservare le seguenti precauzioni.
La mancata osservanza di queste precauzioni potrebbe causare danni al veicolo e
provocare incendi o lesioni.
Non utilizzare mai un fusibile con amperaggio nominale superiore a quello
prescritto, né utilizzare altri oggetti al posto del fusibile.
Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un filo, nemmeno come soluzione temporanea.
Non modificare i fusibili o le scatole dei fusibili.
Scatola fusibili accanto all’unità di controllo dell’alimentazione
Non controllare né sostituire mai i fusibili, dato che vicino alla scatola fusibili sono
presenti componenti e cablaggi ad alta tensione.
La mancata osservanza di questa precauzione potrebbe causare una scossa
elettrica, con conseguenti lesioni gravi o mortali.
NOTA
Prima della sostituzione dei fusibili
Fare determinare e riparare la causa del sovraccarico elettrico appena possibile da
un qualsiasi concessionario autorizzato Toyota o officina, o da un altro professionista
adeguatamente qualificato e attrezzato.

3427-3. Manutenzione “fai da te”
Lampadine
Controllare la potenza in watt della lampadina da sostituire. (P. 436)
Anteriore
Potete sostituire da voi le seguenti lampadine. Il livello di difficoltà della
sostituzione dipende dalla lampadina. Poiché esiste il rischio che i
componenti siano danneggiati, è consigliabile far eseguire la
sostituzione da un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e
attrezzato.
Per maggiori informazioni sulla sostituzione delle lampadine,
contattare un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
Preparazione per la sostituzione di una lampadina

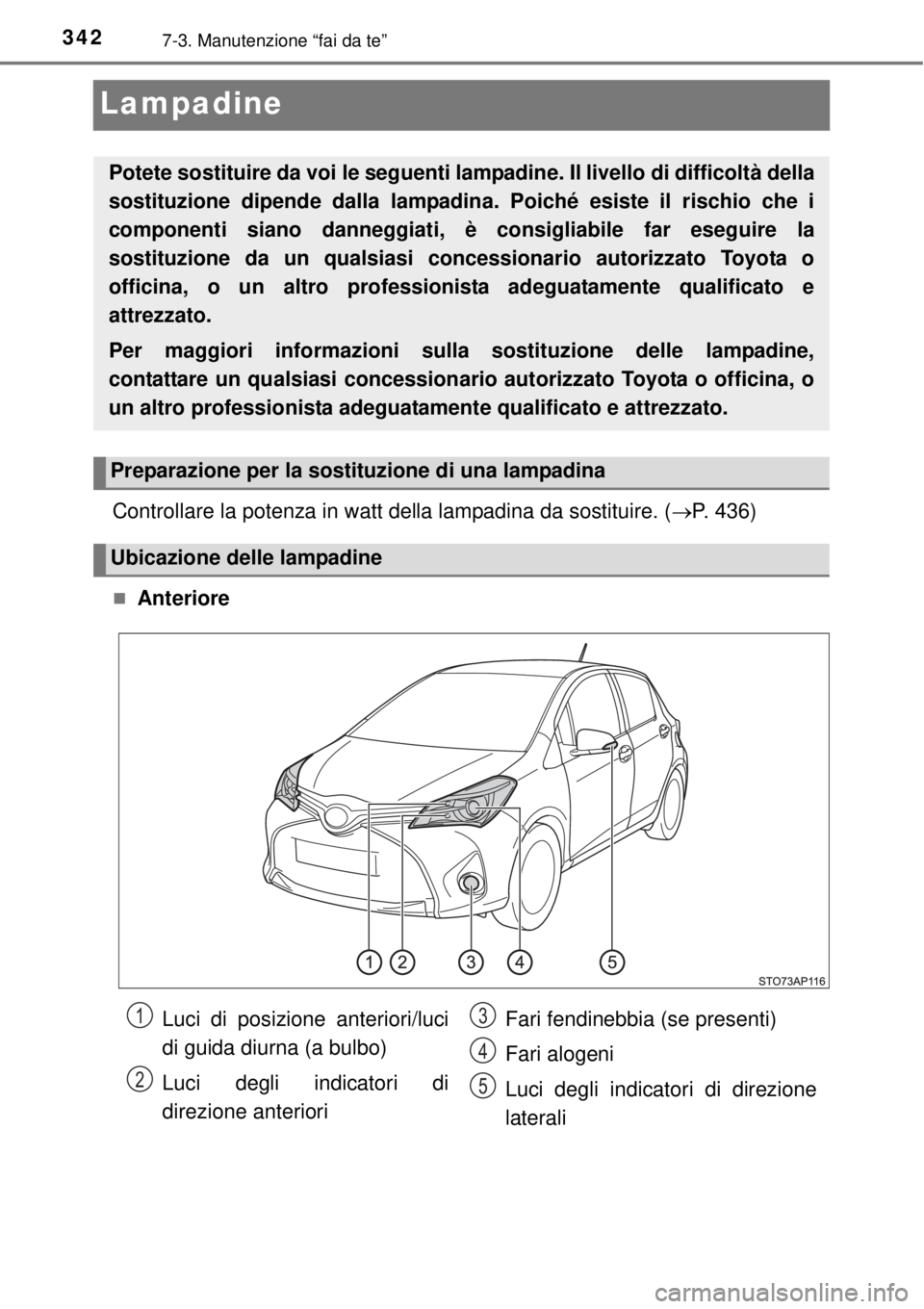

Ubicazione delle lampadine
Luci di posizione anteriori/luci
di guida diurna (a bulbo)
Luci degli indicatori di
direzione anterioriFari fendinebbia (se presenti)
Fari alogeni
Luci degli indicatori di direzione
laterali1
2
3
4
5

3437-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo

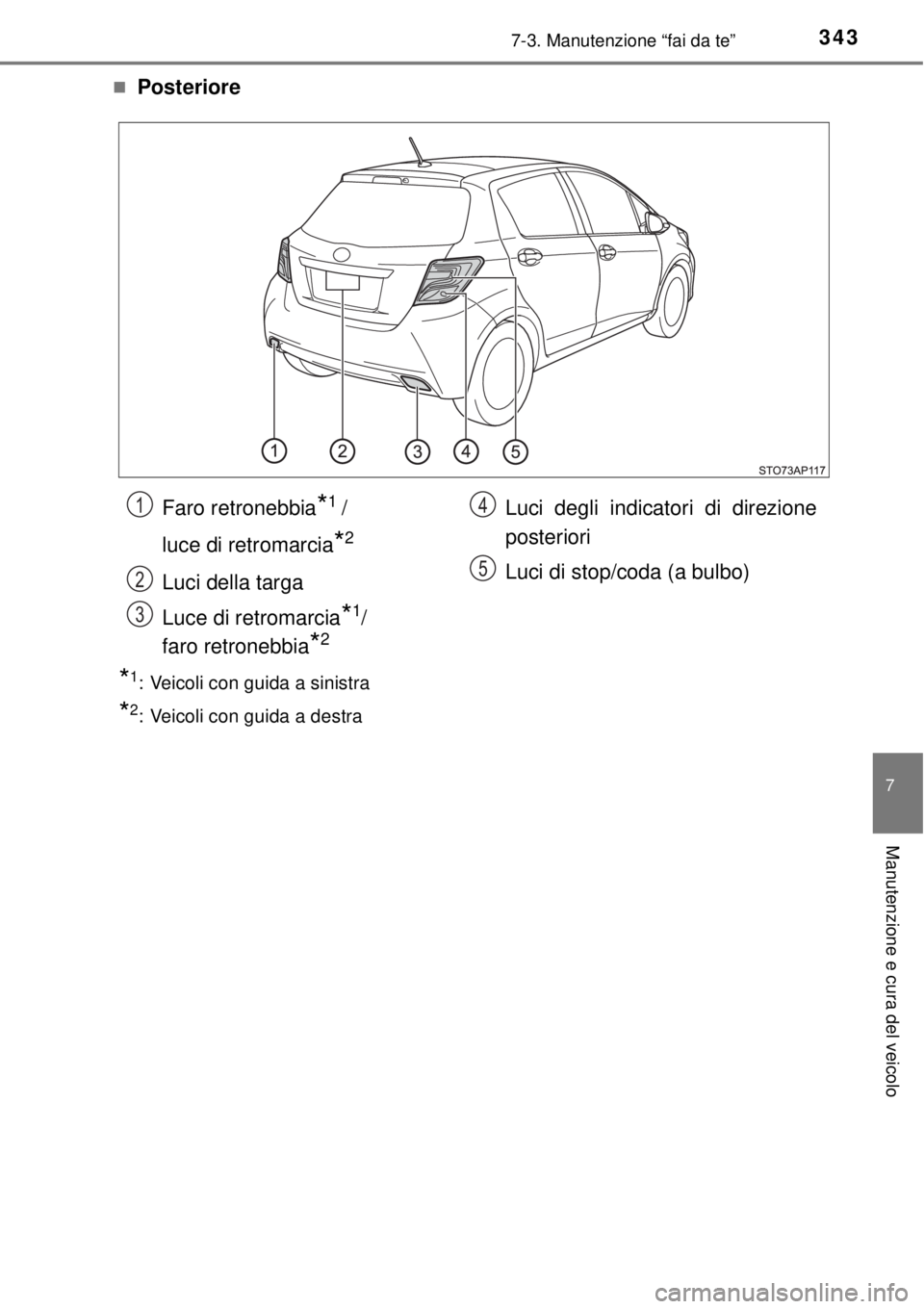

Posteriore
*1: Veicoli con guida a sinistra
*2: Veicoli con guida a destra
Faro retronebbia*1 /
luce di retromarcia
*2
Luci della targa
Luce di retromarcia
*1/
faro retronebbia
*2
Luci degli indicatori di direzione
posteriori
Luci di stop/coda (a bulbo)1
2
3
4
5

3447-3. Manutenzione “fai da te”
Fari

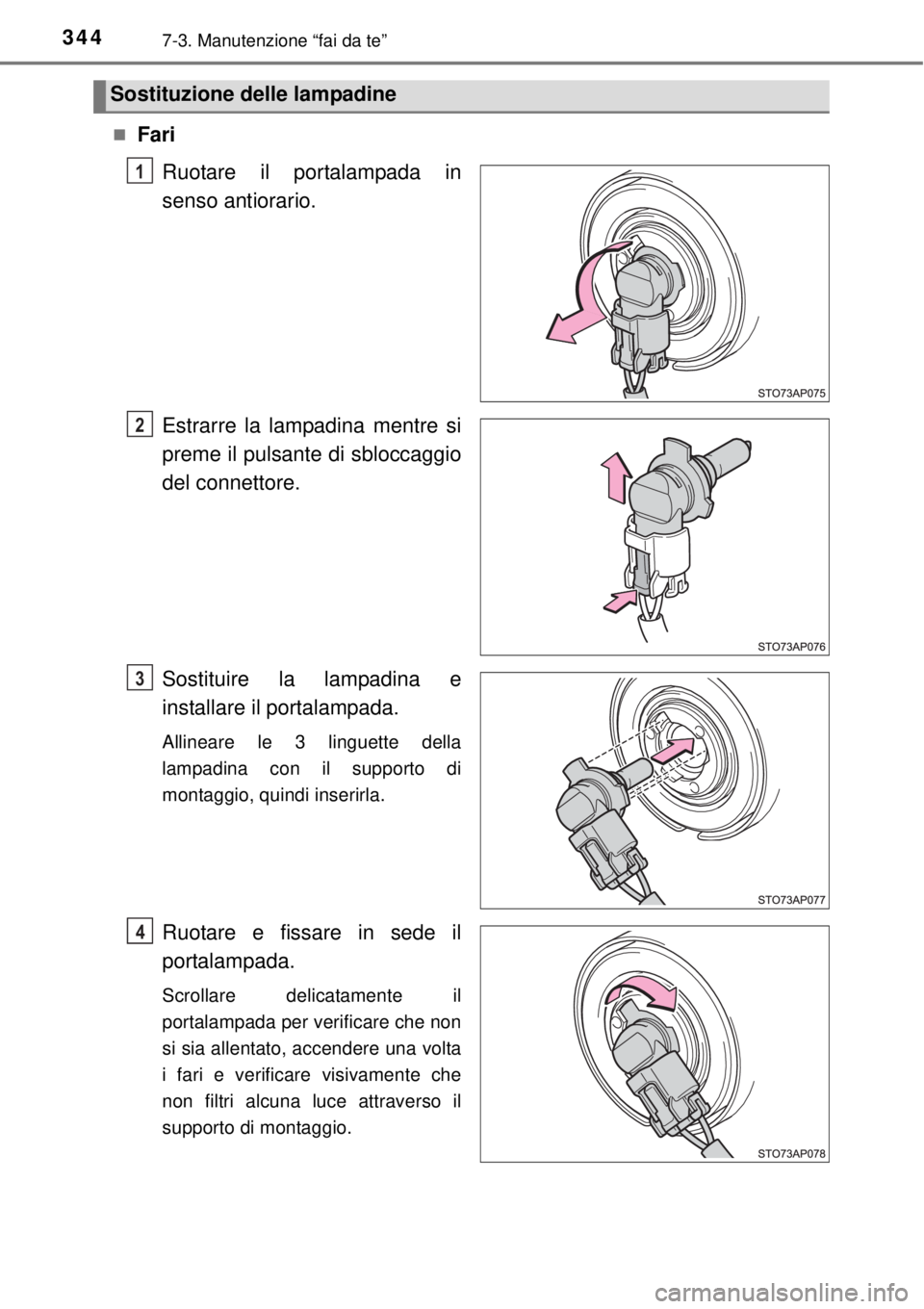

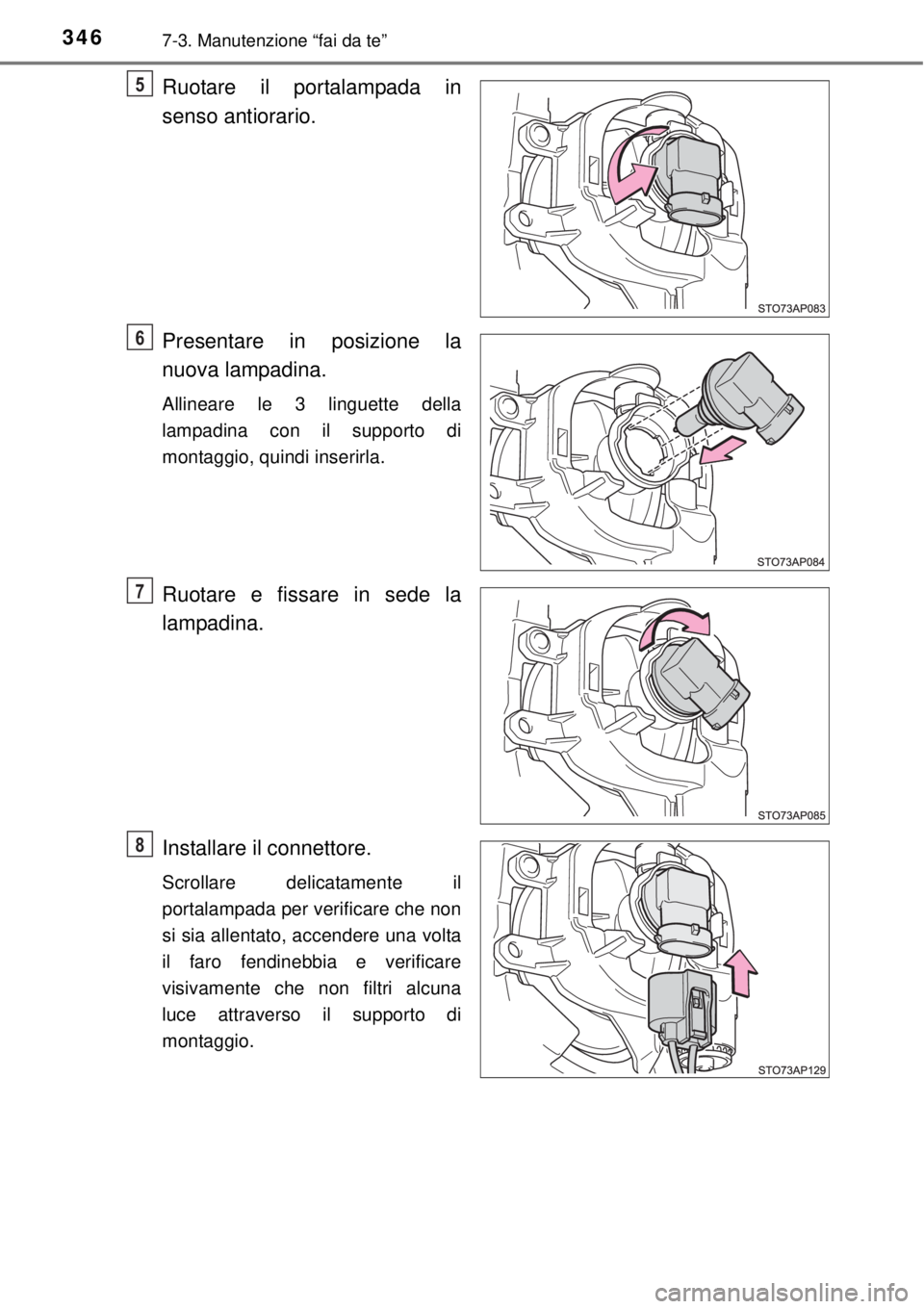

Ruotare il portalampada in
senso antiorario.
Estrarre la lampadina mentre si
preme il pulsante di sbloccaggio
del connettore.
Sostituire la lampadina e
installare il portalampada.
Allineare le 3 linguette della
lampadina con il supporto di
montaggio, quindi inserirla.
Ruotare e fissare in sede il
portalampada.
Scrollare delicatamente il
portalampada per verificare che non
si sia allentato, accendere una volta
i fari e verificare visivamente che
non filtri alcuna luce attraverso il
supporto di montaggio.
Sostituzione delle lampadine
1
2
3
14

3457-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
Fari fendinebbia (se presenti)

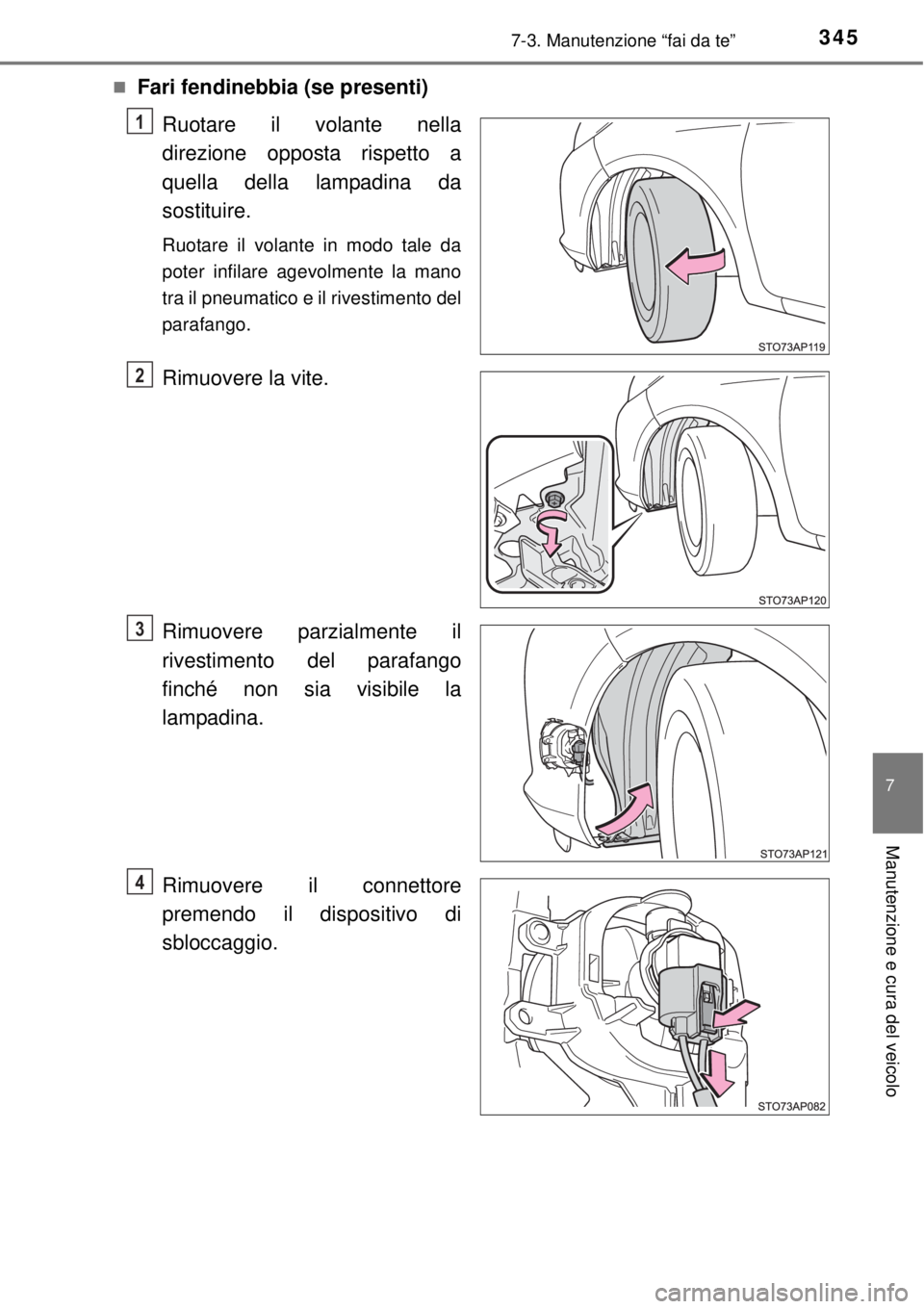

Ruotare il volante nella
direzione opposta rispetto a
quella della lampadina da
sostituire.
Ruotare il volante in modo tale da
poter infilare agevolmente la mano
tra il pneumatico e il rivestimento del
parafango.
Rimuovere la vite.
Rimuovere parzialmente il
rivestimento del parafango
finché non sia visibile la
lampadina.
Rimuovere il connettore
premendo il dispositivo di
sbloccaggio.
1
2
3
4

3467-3. Manutenzione “fai da te”
Ruotare il portalampada in
senso antiorario.
Presentare in posizione la
nuova lampadina.
Allineare le 3 linguette della
lampadina con il supporto di
montaggio, quindi inserirla.
Ruotare e fissare in sede la
lampadina.
Installare il connettore.
Scrollare delicatamente il
portalampada per verificare che non
si sia allentato, accendere una volta
il faro fendinebbia e verificare
visivamente che non filtri alcuna
luce attraverso il supporto di
montaggio.
5
6
7
8

3477-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo

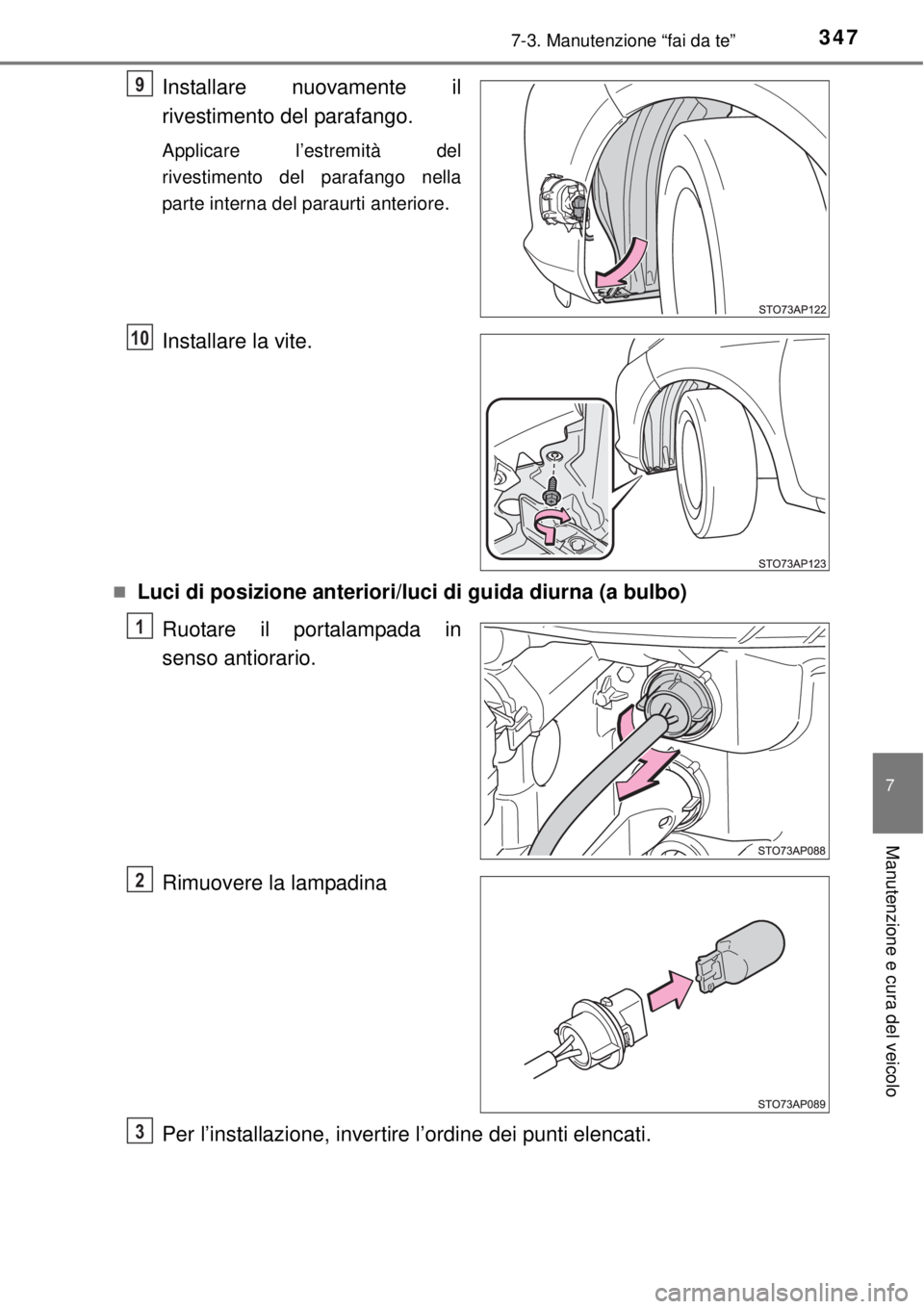

Installare nuovamente il
rivestimento del parafango.
Applicare l’estremità del
rivestimento del parafango nella
parte interna del paraurti anteriore.
Installare la vite.
Luci di posizione anteriori/luci di guida diurna (a bulbo)
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina
Per l’installazione, invertire l’ordine dei punti elencati.
9
10
1
2
3

3487-3. Manutenzione “fai da te”

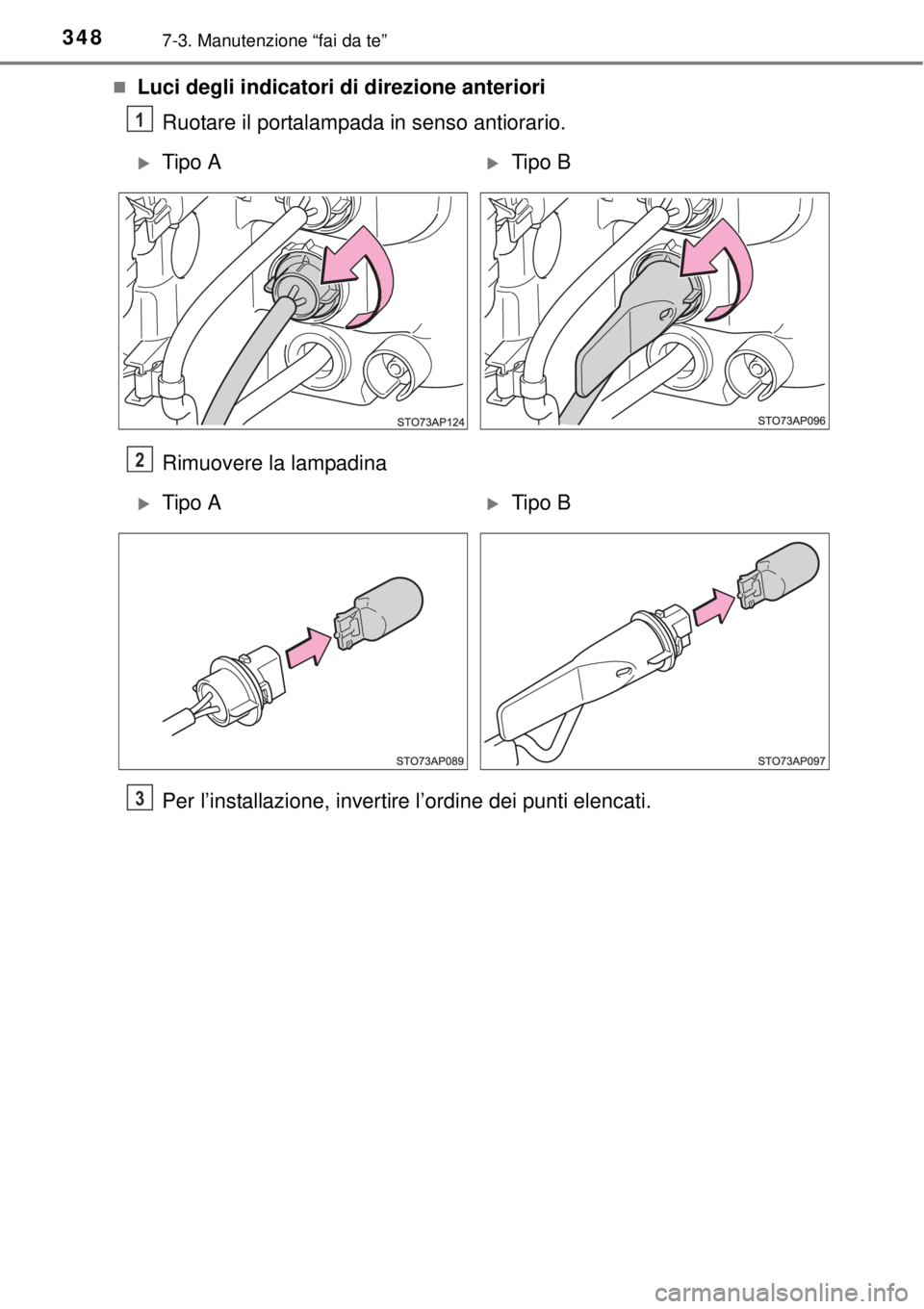

Luci degli indicatori di direzione anteriori
Ruotare il portalampada in senso antiorario.
Rimuovere la lampadina
Per l’installazione, invertire l’ordine dei punti elencati.
1
Tipo ATipo B
2
Tipo ATipo B
3

3497-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
Luci degli indicatori di direzione laterali

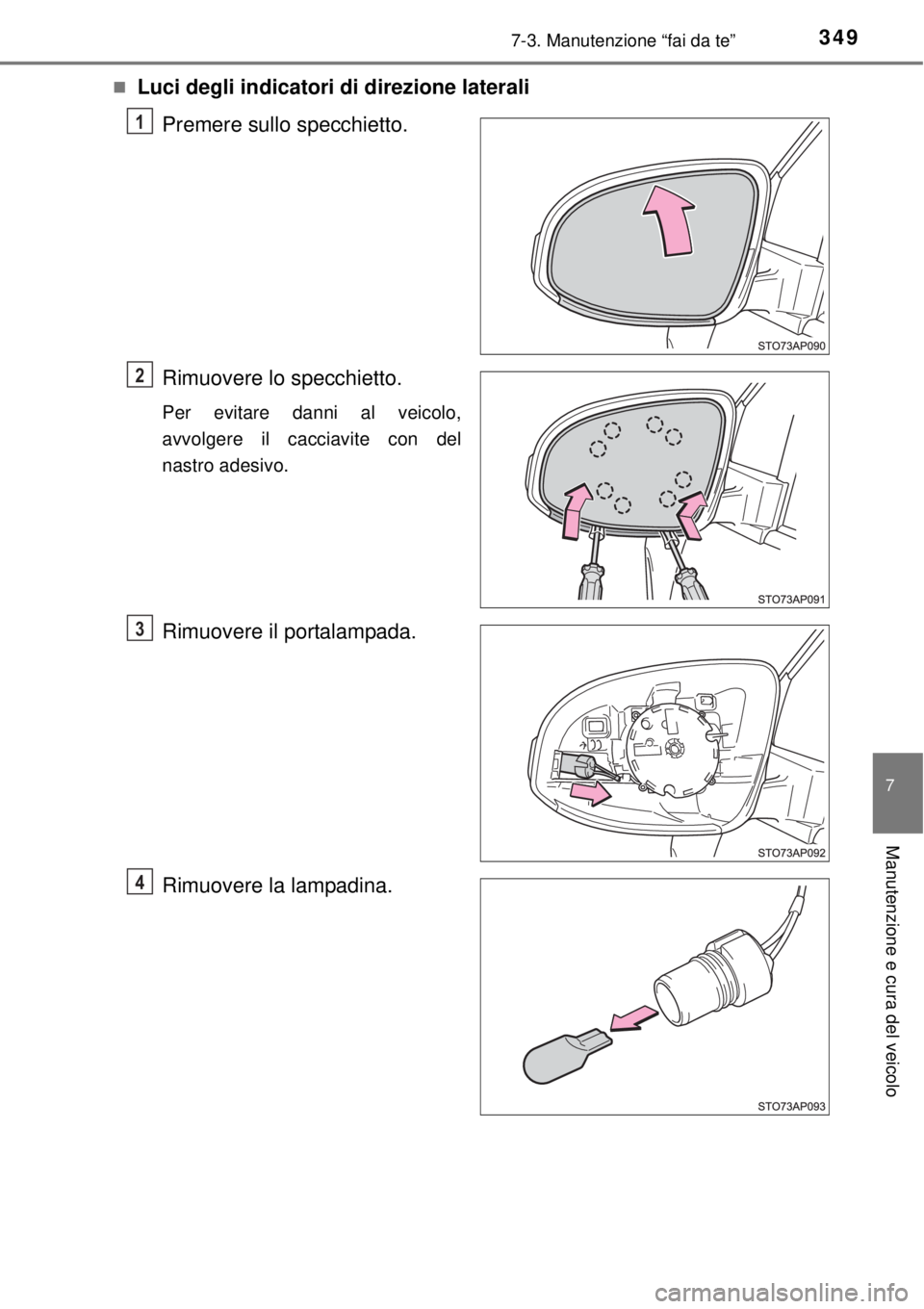

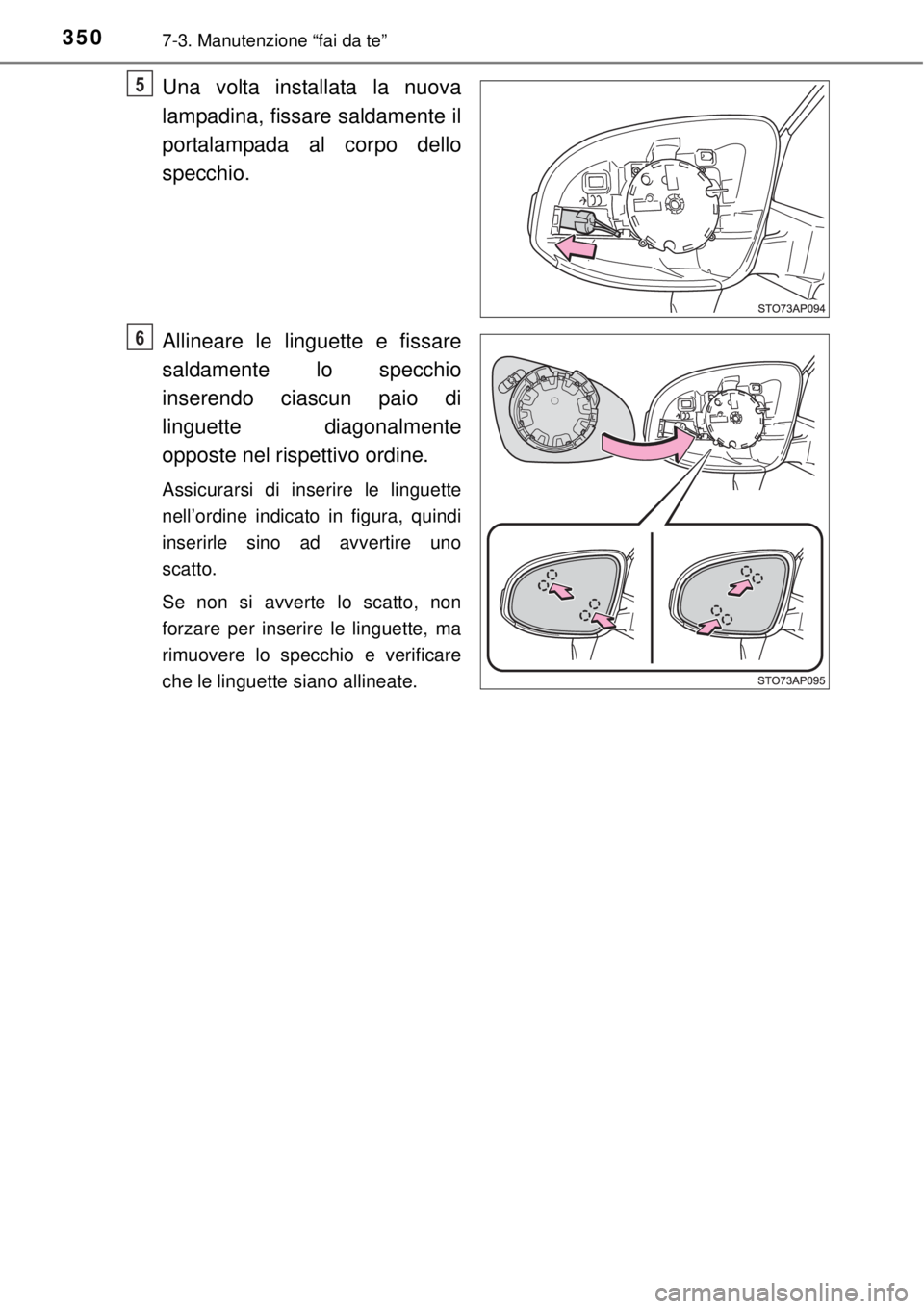

Premere sullo specchietto.
Rimuovere lo specchietto.
Per evitare danni al veicolo,
avvolgere il cacciavite con del
nastro adesivo.
Rimuovere il portalampada.
Rimuovere la lampadina.
1
2
3
4

3507-3. Manutenzione “fai da te”
Una volta installata la nuova
lampadina, fissare saldamente il
portalampada al corpo dello
specchio.
Allineare le linguette e fissare
saldamente lo specchio
inserendo ciascun paio di
linguette diagonalmente
opposte nel rispettivo ordine.
Assicurarsi di inserire le linguette
nell’ordine indicato in figura, quindi
inserirle sino ad avvertire uno
scatto.
Se non si avverte lo scatto, non
forzare per inserire le linguette, ma
rimuovere lo specchio e verificare
che le linguette siano allineate.
5
6
