VOLKSWAGEN CORRADO 1993 Repair Manual

ELECTRICAL COMPONENT LOCATOR
Article Text (p. 13)
1993 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC
Wednesday, March 22, 2000 09:09PMPark/Neutral Position Relay On fuse/relay panel, behind
left side of dash.Seat Belt Warning Relay
(Canada) On right side of steering

ELECTRICAL COMPONENT LOCATOR
Article Text (p. 14)
1993 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC
Wednesday, March 22, 2000 09:09PM
column, behind cover.Washer/Wiper Relay
(Front & Rear) On fuse/relay panel, behind
left side of dash.
CIRCUIT PROTECTION DEVICESÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄComponent Component Location
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄABS Pump/Power Window

ELECTRICAL COMPONENT LOCATOR
Article Text (p. 15)
1993 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC
Wednesday, March 22, 2000 09:09PM Circuit Breaker On fuse/relay panel, behind
left side of dash.

ELECTRICAL COMPONENT LOCATOR
Article Text (p. 16)
1993 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC

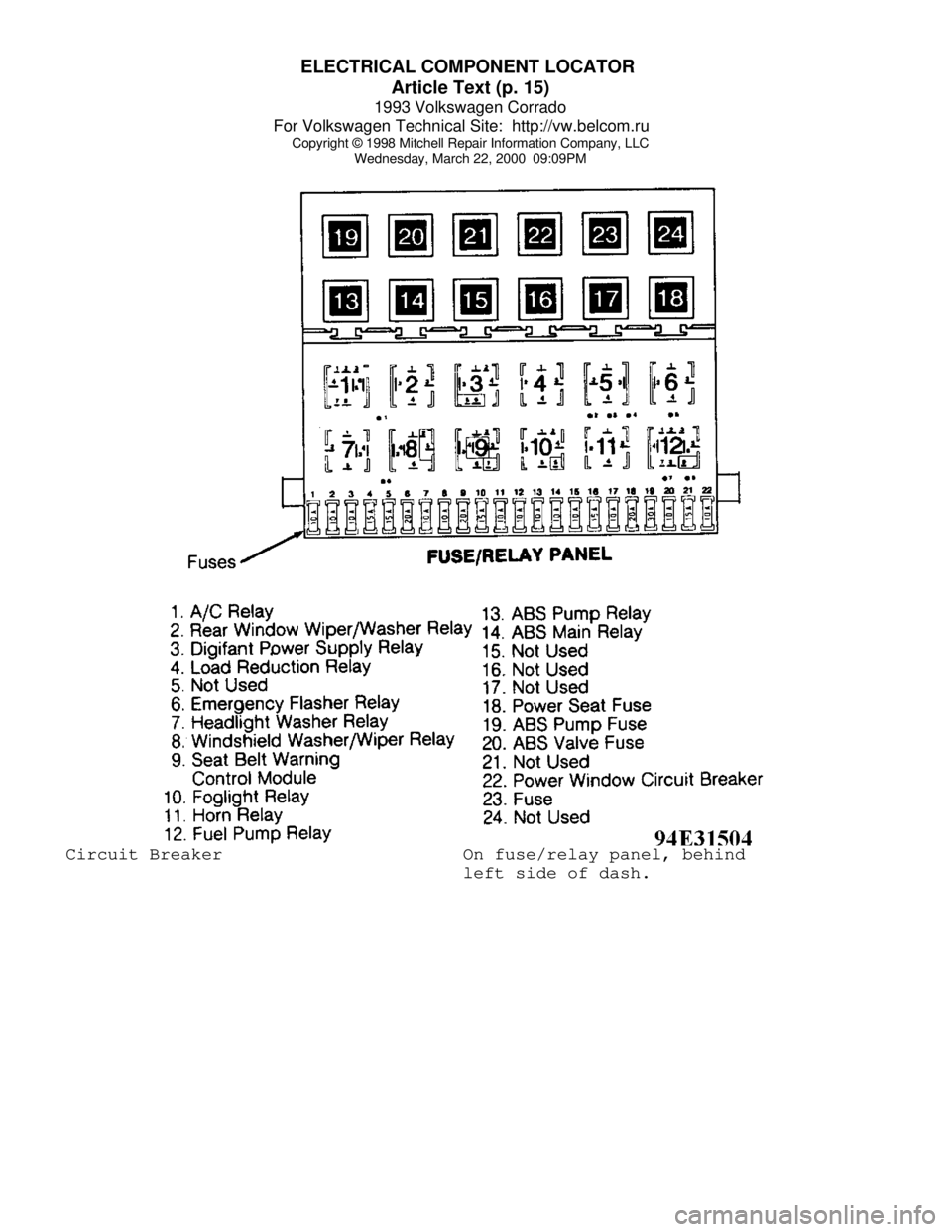

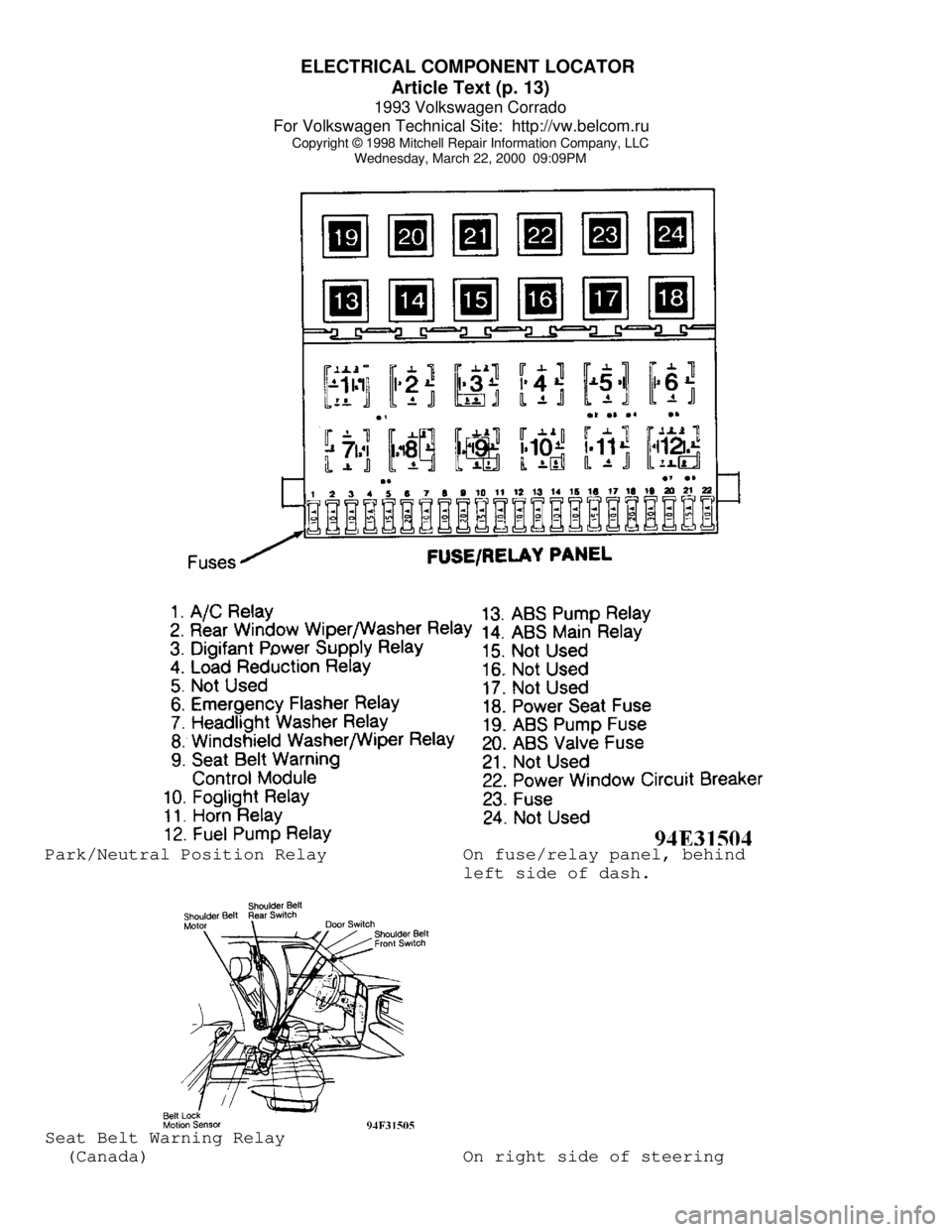

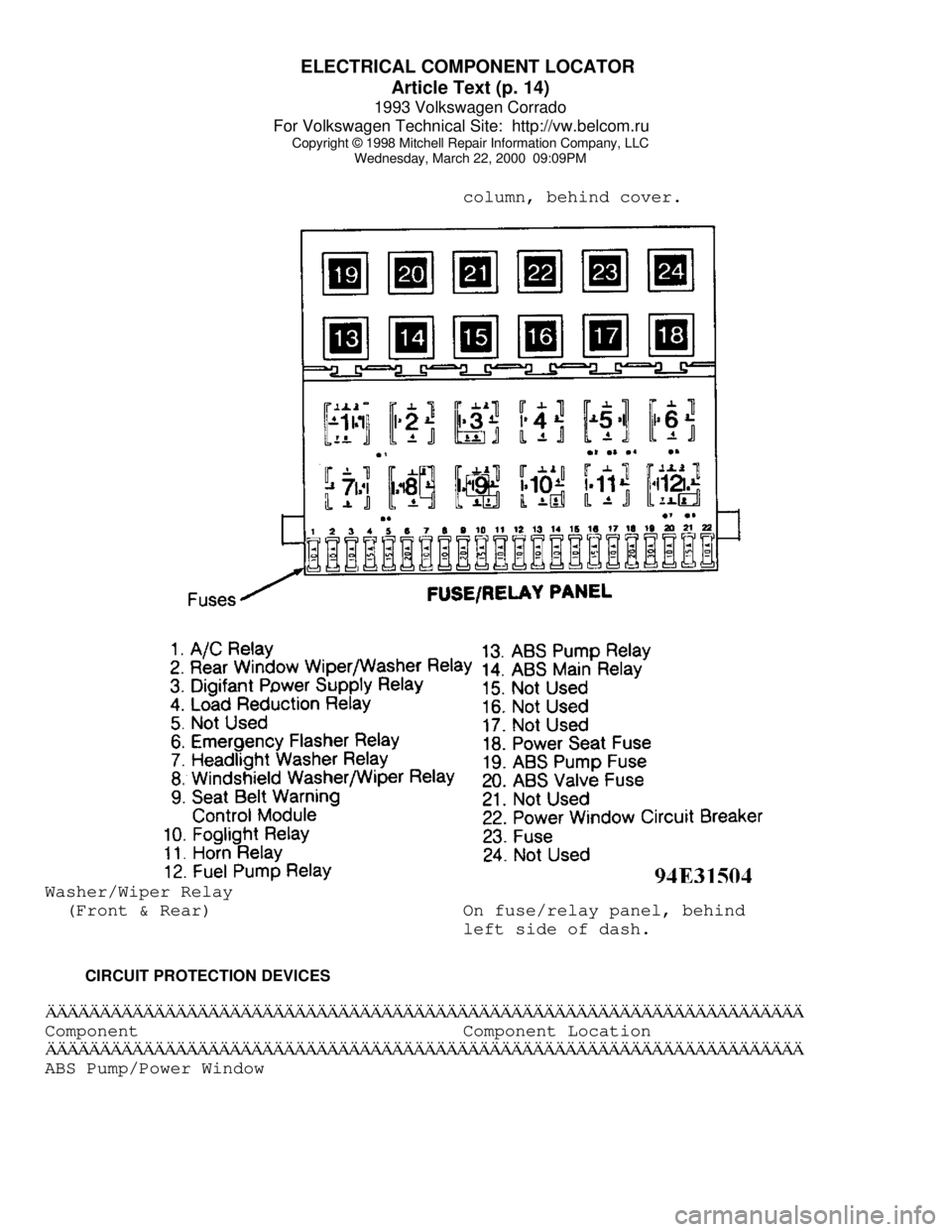

Wednesday, March 22, 2000 09:09PMFuse/Relay Panel Behind left side of dash.
CONTROL UNITSÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄComponent Component Location
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄABS Control Unit Behind left kick panel.

ELECTRICAL COMPONENT LOCATOR
Article Text (p. 17)
1993 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC
Wednesday, March 22, 2000 09:09PMAuto. Shoulder Belt
Control Unit On each shoulder belt drive
motor, behind left & right

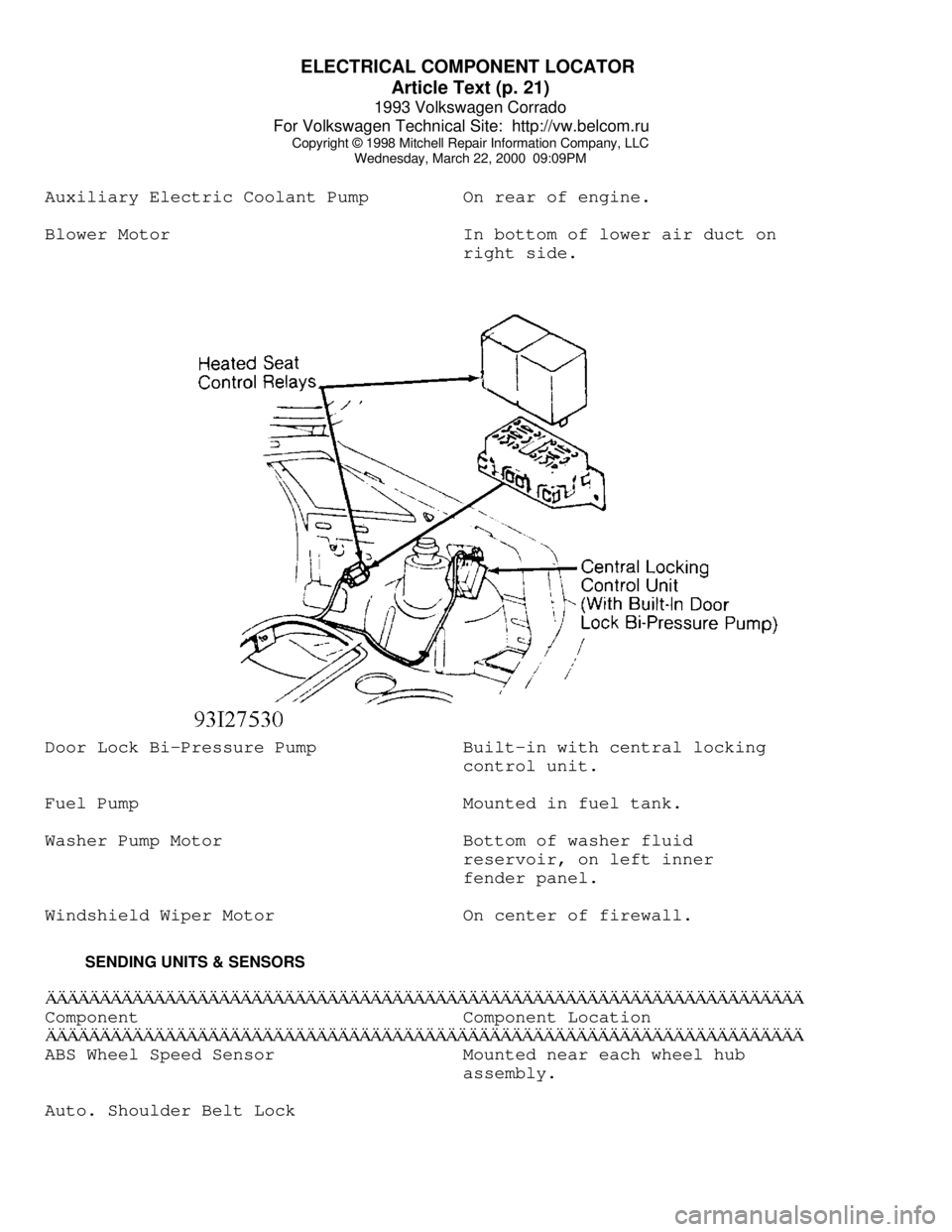

door "B" pillar.Central Locking Control Unit On right side of luggage
compartment.
Cooling Fan Control Module On left side of engine
compartment.
Cruise Control Unit Behind center console.

ELECTRICAL COMPONENT LOCATOR
Article Text (p. 18)
1993 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC

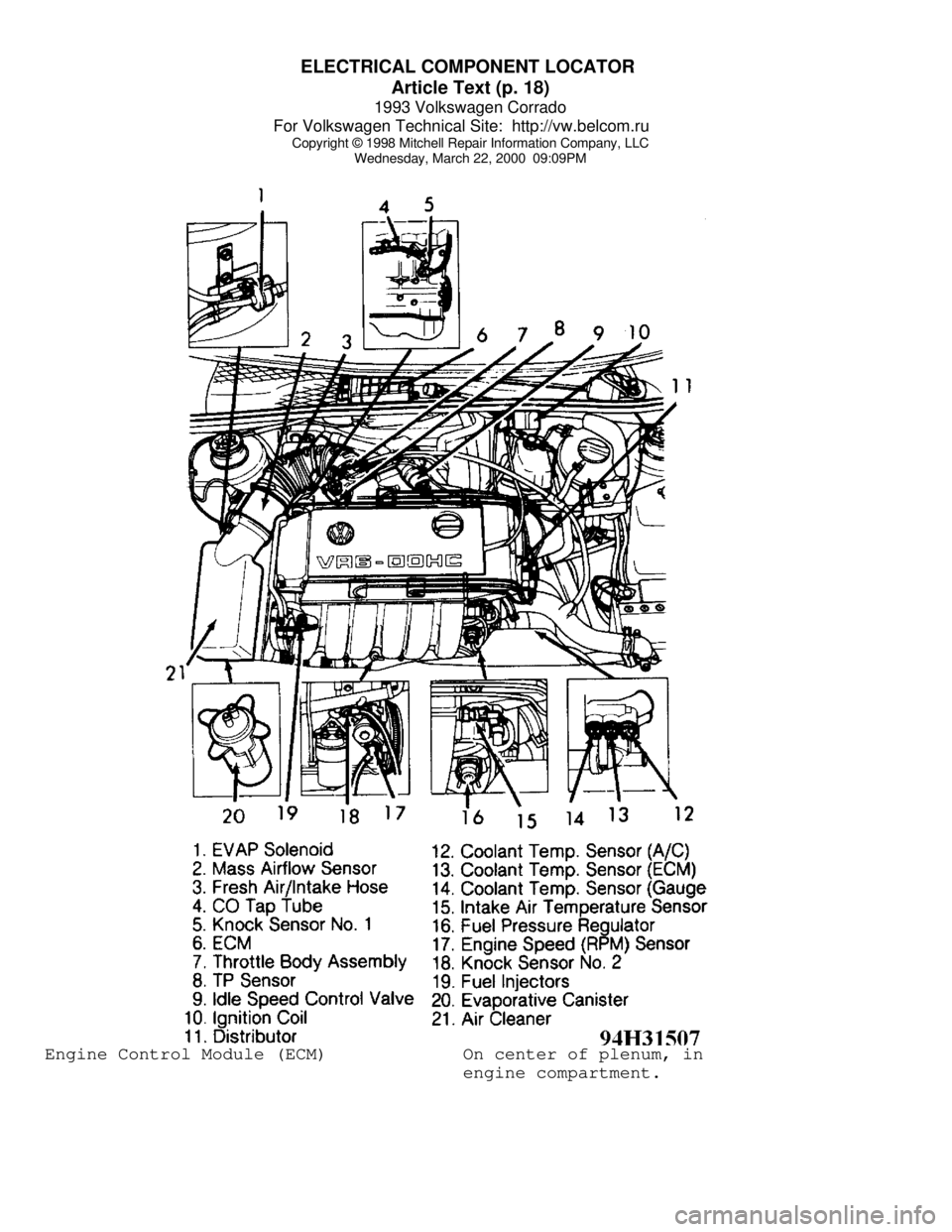

Wednesday, March 22, 2000 09:09PMEngine Control Module (ECM) On center of plenum, in
engine compartment.

ELECTRICAL COMPONENT LOCATOR
Article Text (p. 19)
1993 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC

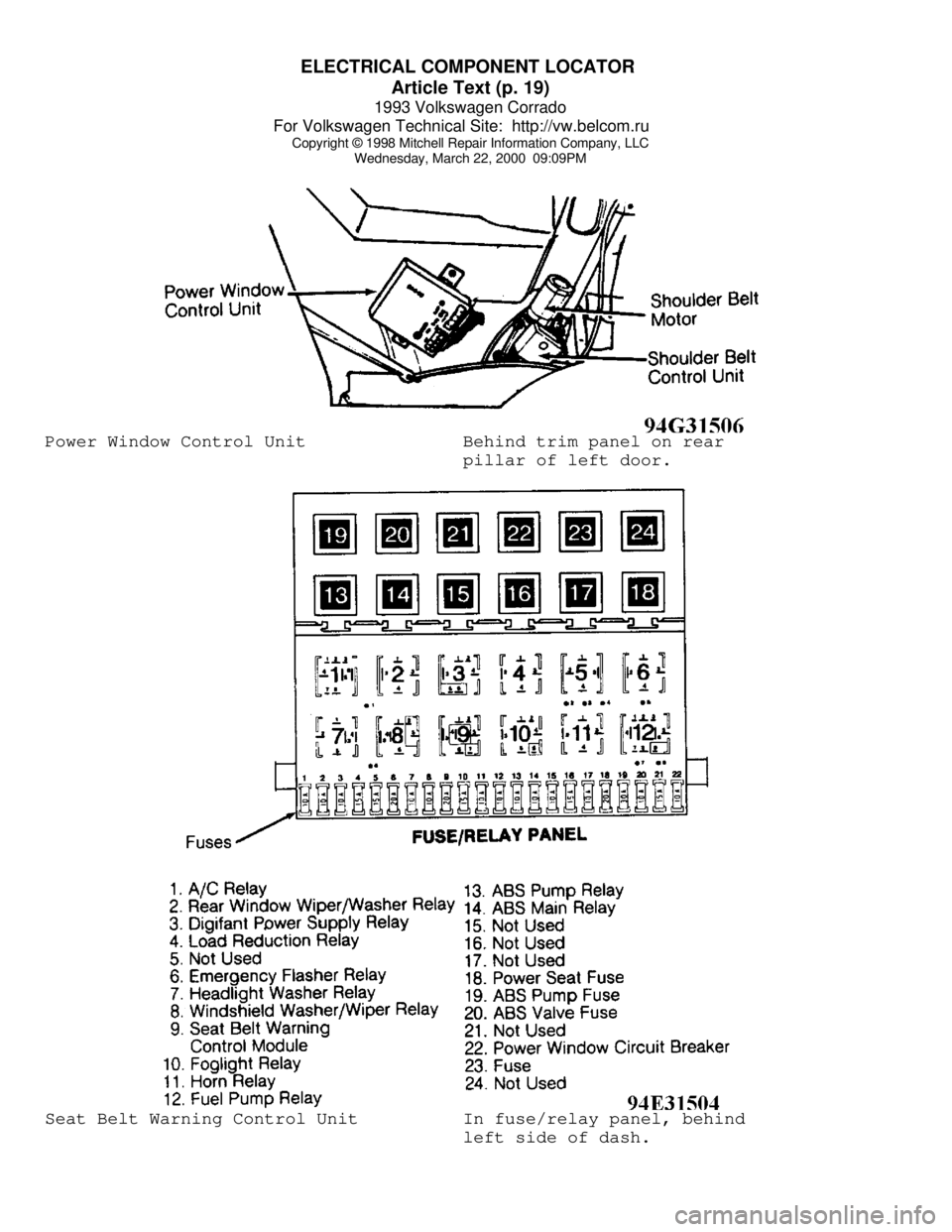

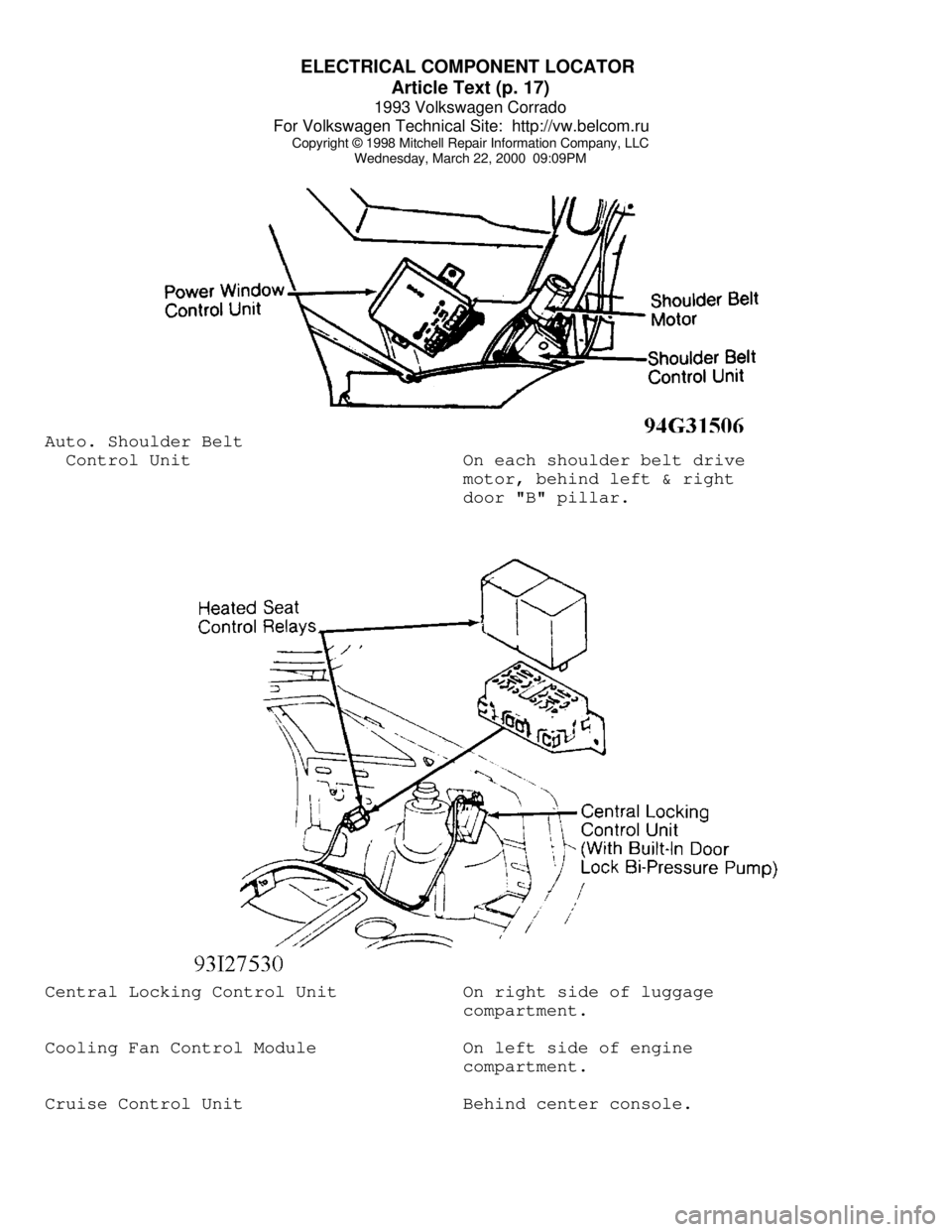

Wednesday, March 22, 2000 09:09PMPower Window Control Unit Behind trim panel on rear
pillar of left door.Seat Belt Warning Control Unit In fuse/relay panel, behind
left side of dash.

ELECTRICAL COMPONENT LOCATOR
Article Text (p. 20)
1993 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC
Wednesday, March 22, 2000 09:09PM
MOTORSÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄComponent Component Location
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄABS Pump Motor Below master cylinder.

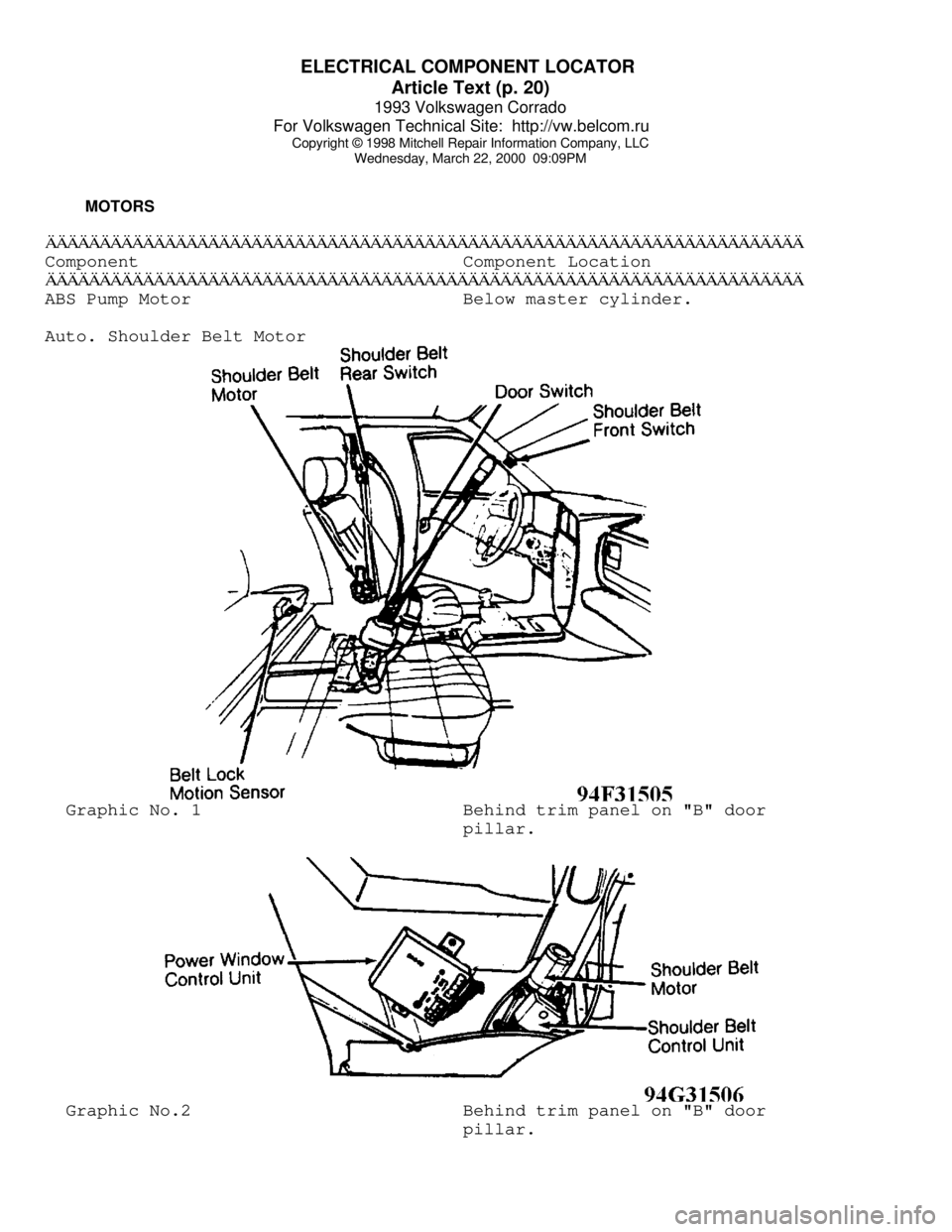

Auto. Shoulder Belt Motor Graphic No. 1 Behind trim panel on "B" door
pillar. Graphic No.2 Behind trim panel on "B" door
pillar.

ELECTRICAL COMPONENT LOCATOR
Article Text (p. 21)
1993 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC
Wednesday, March 22, 2000 09:09PM
Auxiliary Electric Coolant Pump On rear of engine.
Blower Motor In bottom of lower air duct on
right side.Door Lock Bi-Pressure Pump Built-in with central locking
control unit.
Fuel Pump Mounted in fuel tank.
Washer Pump Motor Bottom of washer fluid
reservoir, on left inner
fender panel.
Windshield Wiper Motor On center of firewall.
SENDING UNITS & SENSORSÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄComponent Component Location
ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄABS Wheel Speed Sensor Mounted near each wheel hub
assembly.

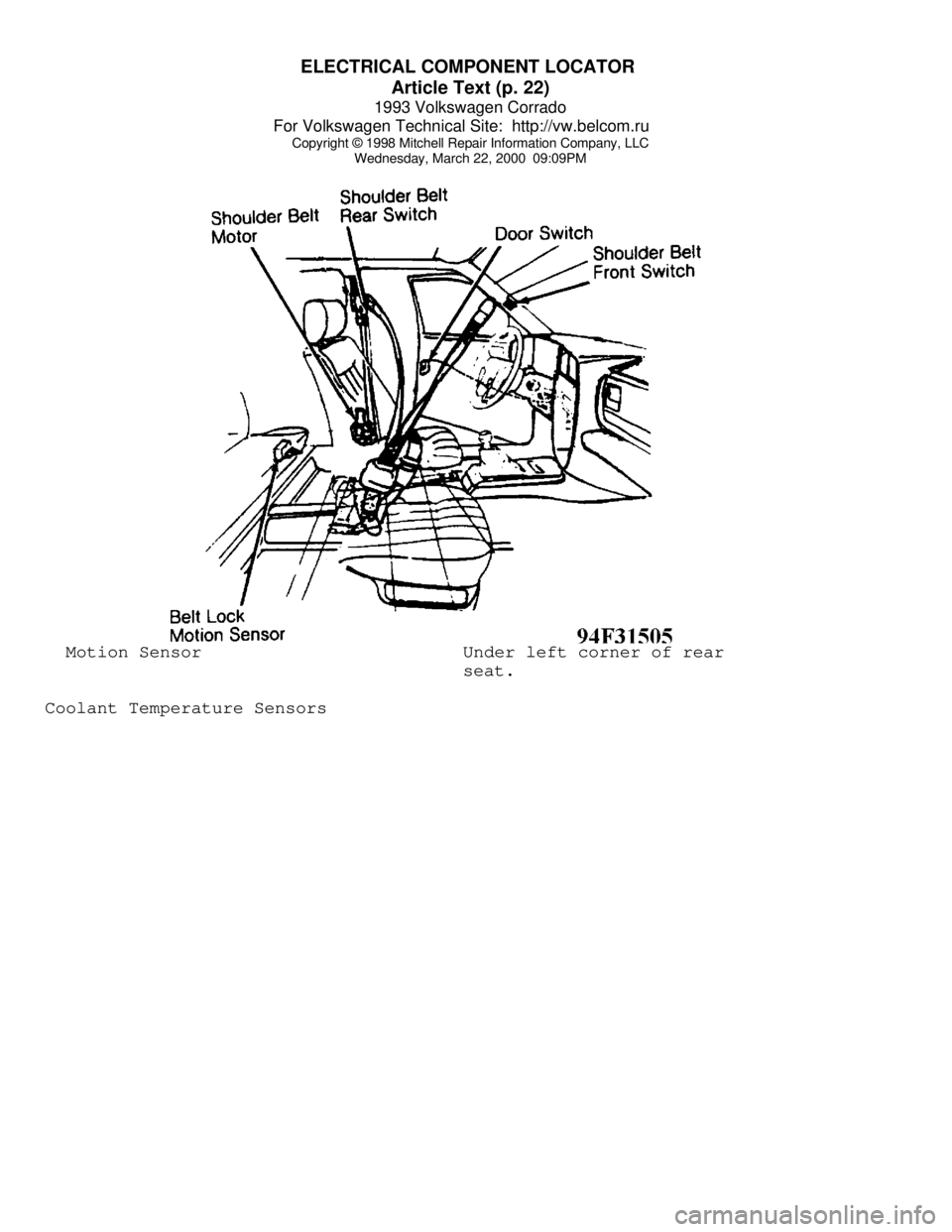

Auto. Shoulder Belt Lock

ELECTRICAL COMPONENT LOCATOR
Article Text (p. 22)
1993 Volkswagen Corrado
For Volkswagen Technical Site: http://vw.belcom.ru
Copyright © 1998 Mitchell Repair Information Company, LLC
Wednesday, March 22, 2000 09:09PM Motion Sensor Under left corner of rear
seat.
Coolant Temperature Sensors
