PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-16
6
DAU22392
Controleren van voor- en achter-
remblokken De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU22420
Remblokken voorrem
Elk voorremblok heeft een eigen slijtage-in-
dicatorgroef, zodat het remblok kan worden
gecontroleerd zonder de rem te demonte-
ren. Let op de slijtage-indicatorgroef om de
remblokslijtage te controleren. Wanneer
een remblok zover is afgesleten dat de slij-
tage-indicatorgroef vrijwel is verdwenen,
vraag dan een Yamaha-dealer de remblok-
ken als set te vervangen.
DAU22500
Remblokken achterrem
Controleer elk achterremblok op schade en
meet de remvoeringsdikte. Als een remblok
beschadigd is of als de remvoeringsdikte
minder is dan 1 mm (0.04 in), vraag dan een
Yamaha dealer de remblokken als set te
vervangen.
DAU22581
Controleren van remvloeistofni-
veau Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Meet het remvloeistof-
niveau en let erop dat de bovenzijde van het
reservoir horizontaal staat. Vul indien nodig
remvloeistof bij.
WAARSCHUWING
DWA15990
Onjuist uitgevoerd onderhoud kan resul-
teren in verlies van remvermogen. Neem
de volgende voorzorgsmaatregelen in
acht:
1. Slijtage-indicatorgroef remblok
1
ZAUM0959
1. Remvoeringdikte
1
ZAUM0278
1. Merkstreep minimumniveau
Aanbevolen remvloeistof:
DOT 4
11
ZAUM0280
U1PHD0D0.book Page 16 Thursday, August 30, 2012 10:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-17
6
●
Bij een te laag remvloeistofniveau
kan lucht binnendringen in het rem-
systeem, waardoor de rempresta-
ties afnemen.
●
Reinig de reservoirdop alvorens
deze te verwijderen. Gebruik uitslui-
tend DOT 4 remvloeistof uit een on-
aangebroken verpakking.
●
Gebruik uitsluitend de aanbevolen
remvloeistof, anders kunnen de
rubberafdichtingen beschadigd ra-
ken met lekkage tot gevolg.
●
Vul bij met hetzelfde type remvloei-
stof. Toevoeging van een ander
type remvloeistof dan DOT 4 kan re-
sulteren in een schadelijke chemi-
sche reactie.
●
Pas op en zorg dat tijdens bijvullen
geen water het remvloeistofreser-
voir kan binnendringen. Water zal
het kookpunt van de remvloeistof
aanzienlijk verlagen zodat damp-
belvorming kan optreden.
LET OP
DCA17640
Remvloeistof kan gelakte of kunststof
onderdelen beschadigen. Veeg gemor-
ste remvloeistof steeds direct af.
Naarmate de remblokken afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en/of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op
lekkage. Vraag als het remvloeistofniveau
plotseling sterk is gedaald een Yamaha
dealer om een inspectie alvorens verder te
rijden.
DAUM1360
Remvloeistof verversen Vraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven in het periodieke smeer-
en onderhoudsschema. Laat bovendien de
remslang eens in de vier jaar vervangen, of
zodra deze lek of beschadigd is.
U1PHD0D0.book Page 17 Thursday, August 30, 2012 10:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-18
6
DAU23114
Controleren en smeren van gas-
greep en gaskabel De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
De gaskabel is voorzien van een rubber af-
dekking. Zorg ervoor dat de afdekking ste-
vig is aangebracht. Zelfs als de afdekking
correct is aangebracht, is de kabel niet vol-
ledig beschermd tegen binnendringend wa-
ter. Let er daarom op dat er geen water
direct op de afdekking of kabel komt bij het
wassen van de machine. Als de kabel of de
afdekking vies wordt, wrijf deze dan schoon
met een vochtige doek.
DAU23172
Smeren van voor- en achterrem-
hendels De scharnierpunten van de voor- en achter-
remhendels moeten worden gesmeerd vol-
gens de intervalperioden voorgeschreven in
het periodieke smeer- en onderhoudssche-
ma.
DAU23192
Middenbok controleren en sme-
ren De werking van de middenbok moet vooraf-
gaand aan elke rit worden gecontroleerd en
de scharnierpunten en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA11301
Als de middenbok niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of te
repareren. Een slecht functionerende
middenbok kan het wegdek raken en u
afleiden, waardoor u de controle over de
machine kunt verliezen.
Aanbevolen smeermiddel:
SiliconenvetZAUM0061
1. Middenbok
1
ZAUM0455
U1PHD0D0.book Page 18 Thursday, August 30, 2012 10:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-19
6
DAU23272
Voorvork controleren De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-
leren.
Aanbevolen smeermiddel:
Lithiumvet
ZAUM0932
U1PHD0D0.book Page 19 Thursday, August 30, 2012 10:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
6
DAU45511
Stuursysteem controleren Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursys-
teem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Zet de machine op de middenbok.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
DAU23291
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAUM1404
Accu Een slecht onderhouden accu zal gaan cor-
roderen en verliest zijn lading snel. Het
elektrolytniveau, de aansluitpolen voor de
accukabels en de ligging van de ontluch-
tingsslang moeten worden gecontroleerd
voor iedere rit en volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema.
Om het elektrolytniveau te controleren
1. Zet de scooter op een vlakke onder-
grond en houd hem rechtop.OPMERKINGZorg dat de scooter rechtop staat bij het
controleren van het elektrolytniveau.
ZAUM0297

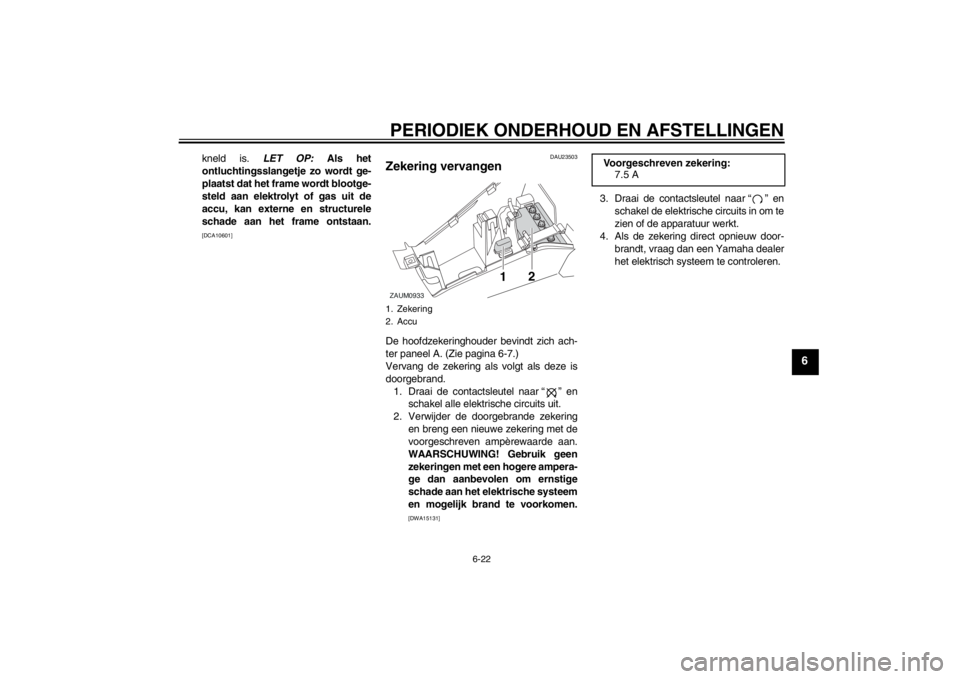

1. Zekering
2. AccuZAUM0933
12
U1PHD0D0.book Page 20 Thursday, August 30, 2012 10:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
6
2. Verwijder het paneel A. (Zie pagina
6-7.)
3. Controleer het elektrolytniveau in de
accu.OPMERKINGHet elektrolytniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.4. Als de elektrolyt bij of beneden de
merkstreep voor minimumniveau
staat, vul dan gedistilleerd water bij tot
de merkstreep voor maximumniveau.
LET OP: Gebruik uitsluitend gedis-
tilleerd water, aangezien kraanwa-
ter mineralen bevat die schadelijk
zijn voor de accu.
[DCA10611]
WAARSCHUWING
DWA10760
●
Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.
●
Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
●
HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
5. Controleer de aansluitingen van de ac-
cukabels, zet ze indien nodig vast en
corrigeer de ligging van de ontluch-
tingsslang.
Om de accu op te bergen
1. Verwijder de accu als de scooter lan-
ger dan een maand niet wordt ge-
bruikt, laad volledig bij en zet dan weg
op een koele en droge plek. LET OP:
Draai voordat u de accu verwijdert
de sleutel naar “ ” en haal dan
eerst de negatieve kabel en daarna
de positieve kabel los.
[DCA16302]
2. Als de accu langer dan twee maanden
wordt opgeborgen, moet het soortelijk
gewicht van de elektrolyt minstens
eens per maand worden gecontro-
leerd; laad de accu dan indien nodig
steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren. LET OP: Draai voordat u
de accu plaatst de sleutel naar “ ”
en sluit vervolgens eerst de positie-
ve kabel en daarna de negatieve ka-
bel aan.
[DCA16840]
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen en kijk of de ontluchtingsslang
de juiste ligging heeft, in goede condi-
tie verkeert en niet verstopt of afge-

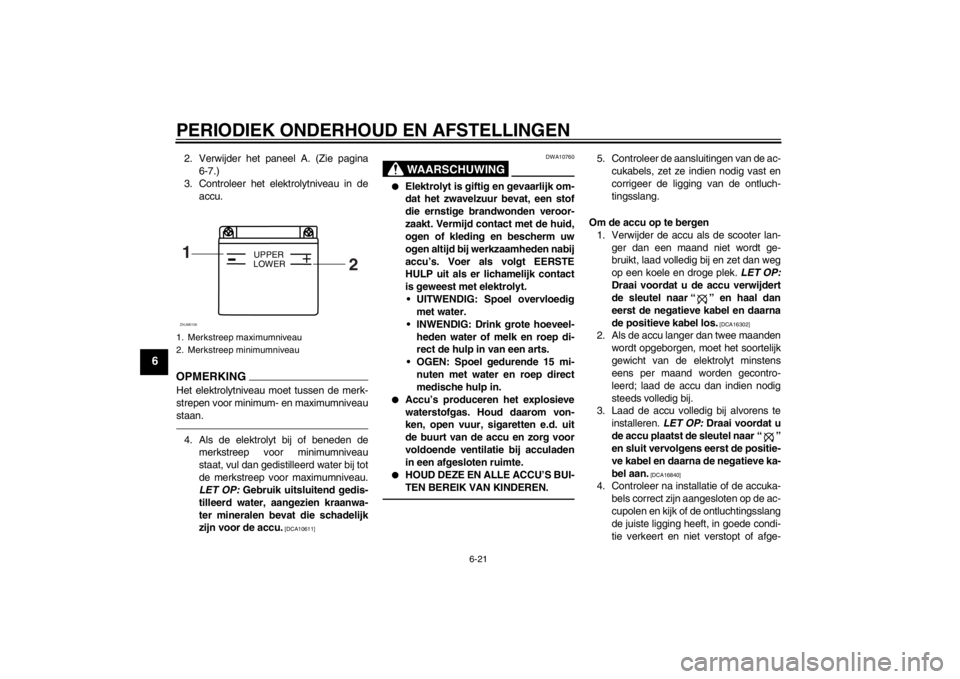

1. Merkstreep maximumniveau
2. Merkstreep minimumniveau1
2
+
UPPER
LOWER
ZAUM0106
U1PHD0D0.book Page 21 Thursday, August 30, 2012 10:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
6
kneld is. LET OP: Als het
ontluchtingsslangetje zo wordt ge-
plaatst dat het frame wordt blootge-
steld aan elektrolyt of gas uit de
accu, kan externe en structurele
schade aan het frame ontstaan.[DCA10601]DAU23503
Zekering vervangen De hoofdzekeringhouder bevindt zich ach-
ter paneel A. (Zie pagina 6-7.)
Vervang de zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “ ” en
schakel alle elektrische circuits uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorkomen.
[DWA15131]
3. Draai de contactsleutel naar “ ” en
schakel de elektrische circuits in om te
zien of de apparatuur werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
1. Zekering
2. AccuZAUM0933
12
Voorgeschreven zekering:
7.5 A
U1PHD0D0.book Page 22 Thursday, August 30, 2012 10:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
6
DAUS1402

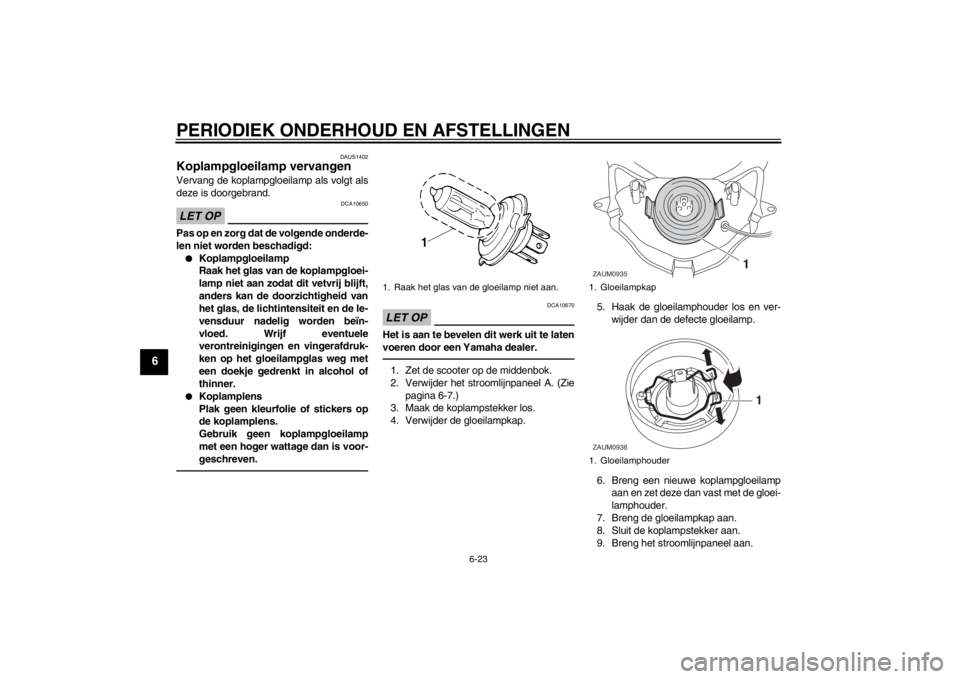

Koplampgloeilamp vervangen Vervang de koplampgloeilamp als volgt als
deze is doorgebrand.LET OP
DCA10650
Pas op en zorg dat de volgende onderde-
len niet worden beschadigd:●
Koplampgloeilamp
Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van
het glas, de lichtintensiteit en de le-
vensduur nadelig worden beïn-
vloed. Wrijf eventuele
verontreinigingen en vingerafdruk-
ken op het gloeilampglas weg met
een doekje gedrenkt in alcohol of
thinner.
●
Koplamplens
Plak geen kleurfolie of stickers op
de koplamplens.
Gebruik geen koplampgloeilamp
met een hoger wattage dan is voor-
geschreven.
LET OP
DCA10670
Het is aan te bevelen dit werk uit te laten
voeren door een Yamaha dealer.1. Zet de scooter op de middenbok.
2. Verwijder het stroomlijnpaneel A. (Zie
pagina 6-7.)
3. Maak de koplampstekker los.
4. Verwijder de gloeilampkap.5. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
6. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.
7. Breng de gloeilampkap aan.
8. Sluit de koplampstekker aan.
9. Breng het stroomlijnpaneel aan.1. Raak het glas van de gloeilamp niet aan.
1. Gloeilampkap
1. GloeilamphouderZAUM0935
1
ZAUM0936
1
U1PHD0D0.book Page 23 Thursday, August 30, 2012 10:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
6
10. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af te
stellen.
DAU24133

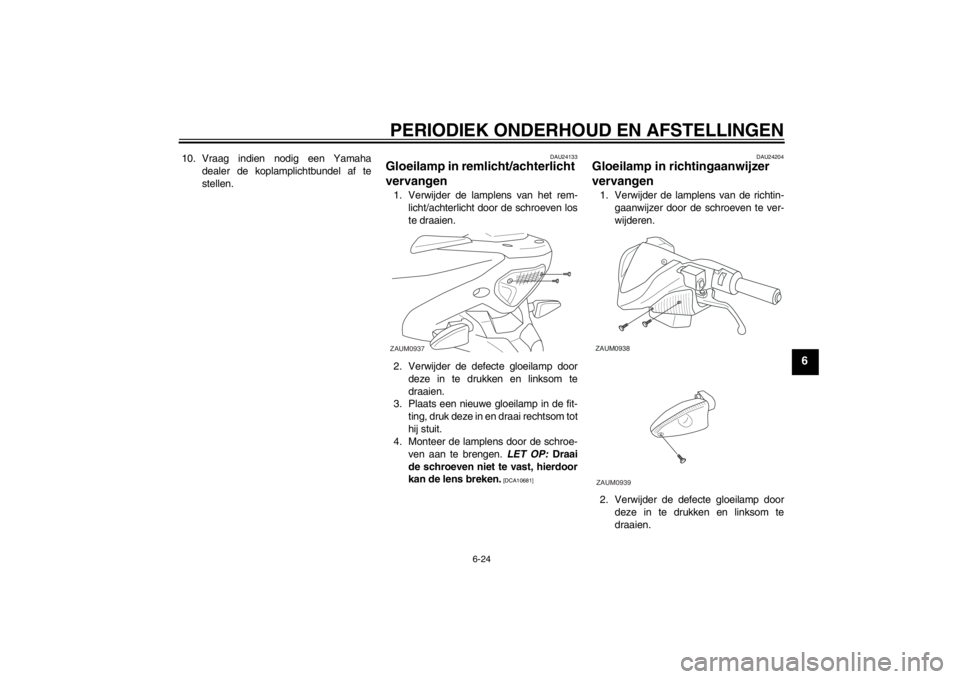

Gloeilamp in remlicht/achterlicht
vervangen 1. Verwijder de lamplens van het rem-
licht/achterlicht door de schroeven los
te draaien.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
4. Monteer de lamplens door de schroe-
ven aan te brengen. LET OP: Draai
de schroeven niet te vast, hierdoor
kan de lens breken.
[DCA10681]DAU24204
Gloeilamp in richtingaanwijzer
vervangen 1. Verwijder de lamplens van de richtin-
gaanwijzer door de schroeven te ver-
wijderen.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
ZAUM0937
ZAUM0938ZAUM0939
U1PHD0D0.book Page 24 Thursday, August 30, 2012 10:45 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6
3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
4. Monteer de lamplens door de schroef
aan te brengen. LET OP: Draai de
schroef niet te vast, hierdoor kan de
lens breken.
[DCA11191]DAU24330
Kentekenverlichting Als de kentekenverlichting niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen of vervang de
gloeilamp.
DAU45463

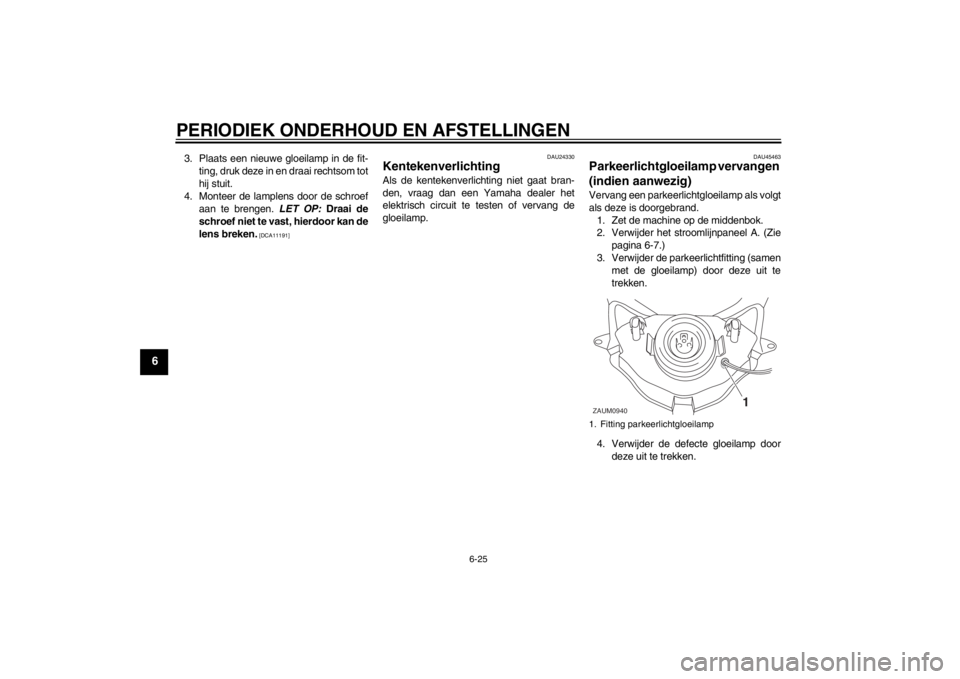

Parkeerlichtgloeilamp vervangen
(indien aanwezig)Vervang een parkeerlichtgloeilamp als volgt
als deze is doorgebrand.
1. Zet de machine op de middenbok.
2. Verwijder het stroomlijnpaneel A. (Zie
pagina 6-7.)
3. Verwijder de parkeerlichtfitting (samen
met de gloeilamp) door deze uit te
trekken.
4. Verwijder de defecte gloeilamp door
deze uit te trekken.1. Fitting parkeerlichtgloeilampZAUM0940
1
U1PHD0D0.book Page 25 Thursday, August 30, 2012 10:45 AM
