GAU10110

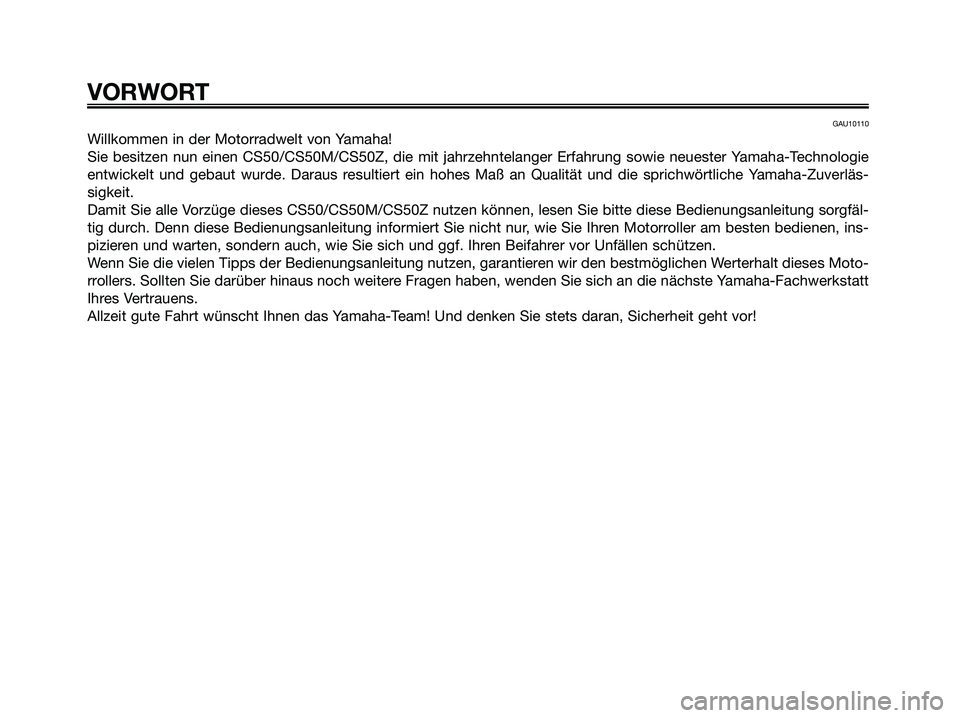

Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun einen CS50/CS50M/CS50Z, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie
entwickelt und gebaut wurde. Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverläs-
sigkeit.
Damit Sie alle Vorzüge dieses CS50/CS50M/CS50Z nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfäl-
tig durch. Denn diese Bedienungsanleitung informiert Sie nicht nur, wie Sie Ihren Motorroller am besten bedienen, ins-
pizieren und warten, sondern auch, wie Sie sich und ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps der Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Moto-
rrollers. Sollten Sie darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt
Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
VORWORT
5RW-F8199-G4.QXD 20/11/07 08:40 Página 2

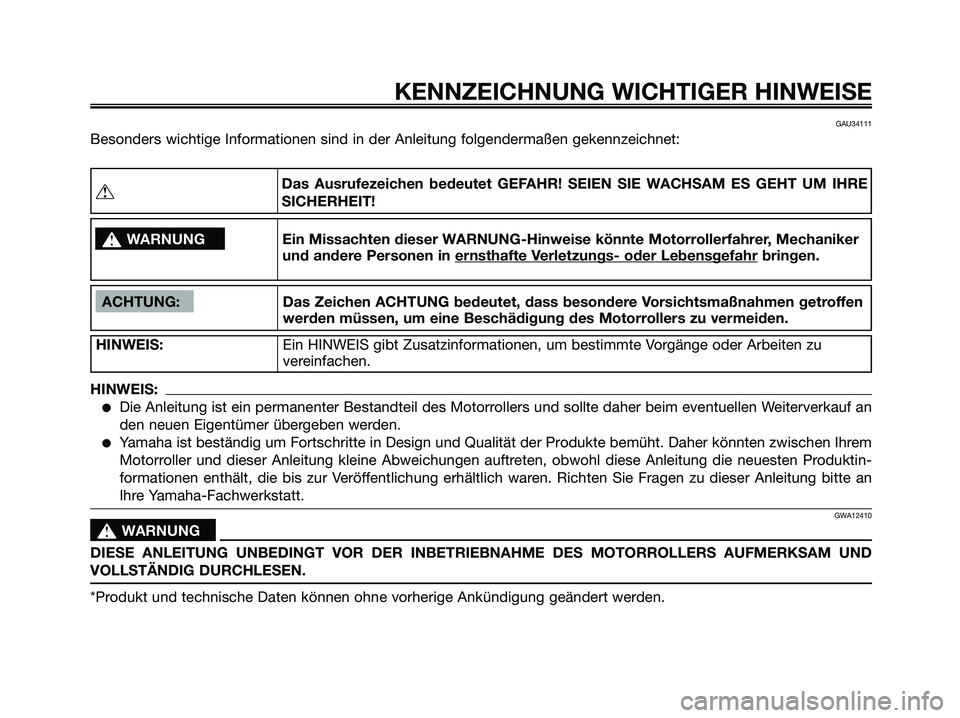

KENNZEICHNUNG WICHTIGER HINWEISE
GAU34111
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
ACHTUNG: Das Zeichen ACHTUNG bedeutet, dass besondere Vorsichtsmaßnahmen getroffen
werden müssen, um eine Beschädigung des Motorrollers zu vermeiden.
HINWEIS:Ein HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu
vereinfachen.
HINWEIS:
●Die Anleitung ist ein permanenter Bestandteil des Motorrollers und sollte daher beim eventuellen Weiterverkauf an
den neuen Eigentümer übergeben werden.
●Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem
Motorroller und dieser Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktin-
formationen enthält, die bis zur Veröffentlichung erhältlich waren. Richten Sie Fragen zu dieser Anleitung bitte an
Ihre Yamaha-Fachwerkstatt.
GWA12410
s s
WARNUNG
DIESE ANLEITUNG UNBEDINGT VOR DER INBETRIEBNAHME DES MOTORROLLERS AUFMERKSAM UND
VOLLSTÄNDIG DURCHLESEN.
*Produkt und technische Daten können ohne vorherige Ankündigung geändert werden.
s s
WARNUNGEin Missachten dieser WARNUNG-Hinweise könnte Motorrollerfahrer, Mechaniker
und andere Personen in er
nsthafte Verletzungs- oder Lebensgefahrbringen.
Das Ausrufezeichen bedeutet GEFAHR! SEIEN SIE WACHSAM ES GEHT UM IHRE
SICHERHEIT!t
5RW-F8199-G4.QXD 20/11/07 08:40 Página 3

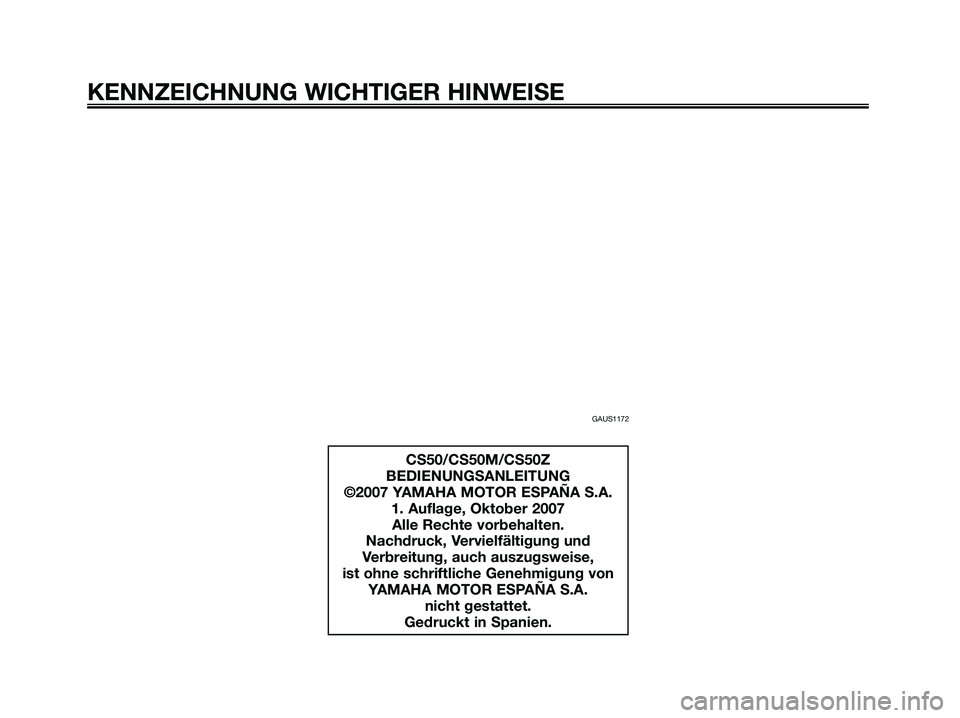

GAUS1172
KENNZEICHNUNG WICHTIGER HINWEISE
CS50/CS50M/CS50Z
BEDIENUNGSANLEITUNG
©2007 YAMAHA MOTOR ESPAÑA S.A.
1. Auflage, Oktober 2007
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und
Verbreitung, auch auszugsweise,
ist ohne schriftliche Genehmigung von
YAMAHA MOTOR ESPAÑA S.A.
nicht gestattet.
Gedruckt in Spanien.
5RW-F8199-G4.QXD 20/11/07 08:40 Página 4

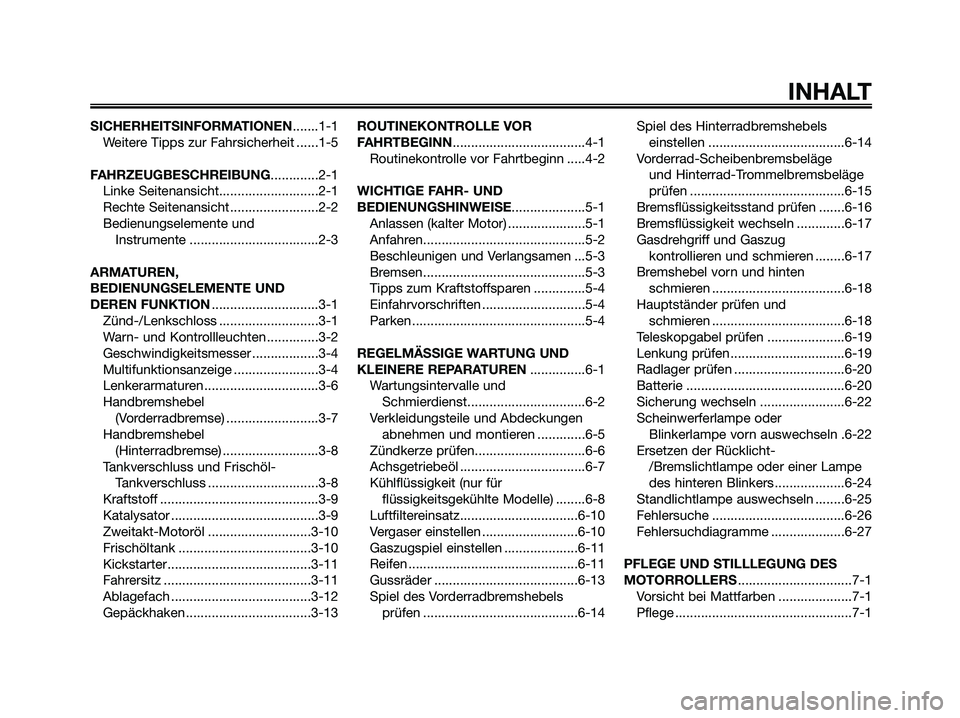

SICHERHEITSINFORMATIONEN.......1-1
Weitere Tipps zur Fahrsicherheit ......1-5
FAHRZEUGBESCHREIBUNG.............2-1
Linke Seitenansicht...........................2-1
Rechte Seitenansicht ........................2-2
Bedienungselemente und
Instrumente ...................................2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION.............................3-1
Zünd-/Lenkschloss ...........................3-1
Warn- und Kontrollleuchten ..............3-2
Geschwindigkeitsmesser ..................3-4
Multifunktionsanzeige .......................3-4
Lenkerarmaturen ...............................3-6
Handbremshebel
(Vorderradbremse) .........................3-7
Handbremshebel
(Hinterradbremse) ..........................3-8
Tankverschluss und Frischöl-
Tankverschluss ..............................3-8
Kraftstoff ...........................................3-9
Katalysator ........................................3-9
Zweitakt-Motoröl ............................3-10
Frischöltank ....................................3-10
Kickstarter.......................................3-11
Fahrersitz ........................................3-11
Ablagefach ......................................3-12
Gepäckhaken ..................................3-13ROUTINEKONTROLLE VOR
FAHRTBEGINN....................................4-1
Routinekontrolle vor Fahrtbeginn .....4-2
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE....................5-1
Anlassen (kalter Motor) .....................5-1
Anfahren............................................5-2
Beschleunigen und Verlangsamen ...5-3
Bremsen............................................5-3
Tipps zum Kraftstoffsparen ..............5-4
Einfahrvorschriften ............................5-4
Parken ...............................................5-4
REGELMÄSSIGE WARTUNG UND
KLEINERE REPARATUREN...............6-1
Wartungsintervalle und
Schmierdienst................................6-2
Verkleidungsteile und Abdeckungen
abnehmen und montieren .............6-5
Zündkerze prüfen..............................6-6
Achsgetriebeöl ..................................6-7
Kühlflüssigkeit (nur für
flüssigkeitsgekühlte Modelle) ........6-8
Luftfiltereinsatz................................6-10
Vergaser einstellen ..........................6-10
Gaszugspiel einstellen ....................6-11
Reifen ..............................................6-11
Gussräder .......................................6-13
Spiel des Vorderradbremshebels
prüfen ..........................................6-14Spiel des Hinterradbremshebels
einstellen .....................................6-14
Vorderrad-Scheibenbremsbeläge
und Hinterrad-Trommelbremsbeläge
prüfen ..........................................6-15
Bremsflüssigkeitsstand prüfen .......6-16
Bremsflüssigkeit wechseln .............6-17
Gasdrehgriff und Gaszug
kontrollieren und schmieren ........6-17
Bremshebel vorn und hinten
schmieren ....................................6-18
Hauptständer prüfen und
schmieren ....................................6-18
Teleskopgabel prüfen .....................6-19
Lenkung prüfen...............................6-19
Radlager prüfen ..............................6-20
Batterie ...........................................6-20
Sicherung wechseln .......................6-22
Scheinwerferlampe oder
Blinkerlampe vorn auswechseln .6-22
Ersetzen der Rücklicht-
/Bremslichtlampe oder einer Lampe
des hinteren Blinkers ...................6-24
Standlichtlampe auswechseln ........6-25
Fehlersuche ....................................6-26
Fehlersuchdiagramme ....................6-27
PFLEGE UND STILLLEGUNG DES
MOTORROLLERS...............................7-1
Vorsicht bei Mattfarben ....................7-1
Pflege ................................................7-1
INHALT
5RW-F8199-G4.QXD 20/11/07 08:40 Página 5

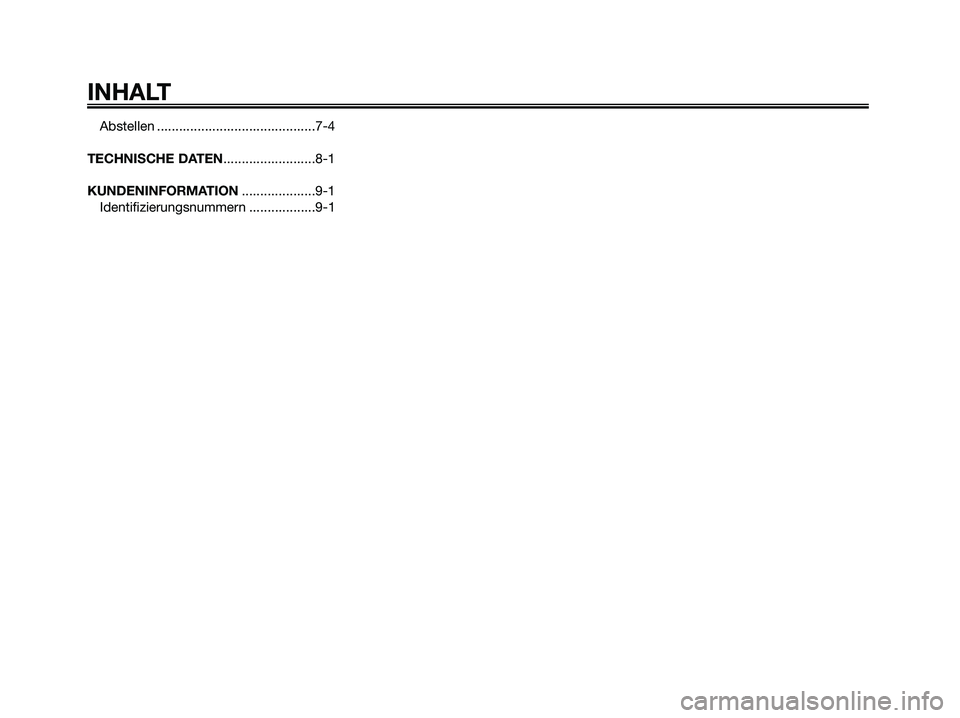

Abstellen ...........................................7-4
TECHNISCHE DATEN.........................8-1
KUNDENINFORMATION....................9-1
Identifizierungsnummern ..................9-1
INHALT
5RW-F8199-G4.QXD 20/11/07 08:40 Página 6

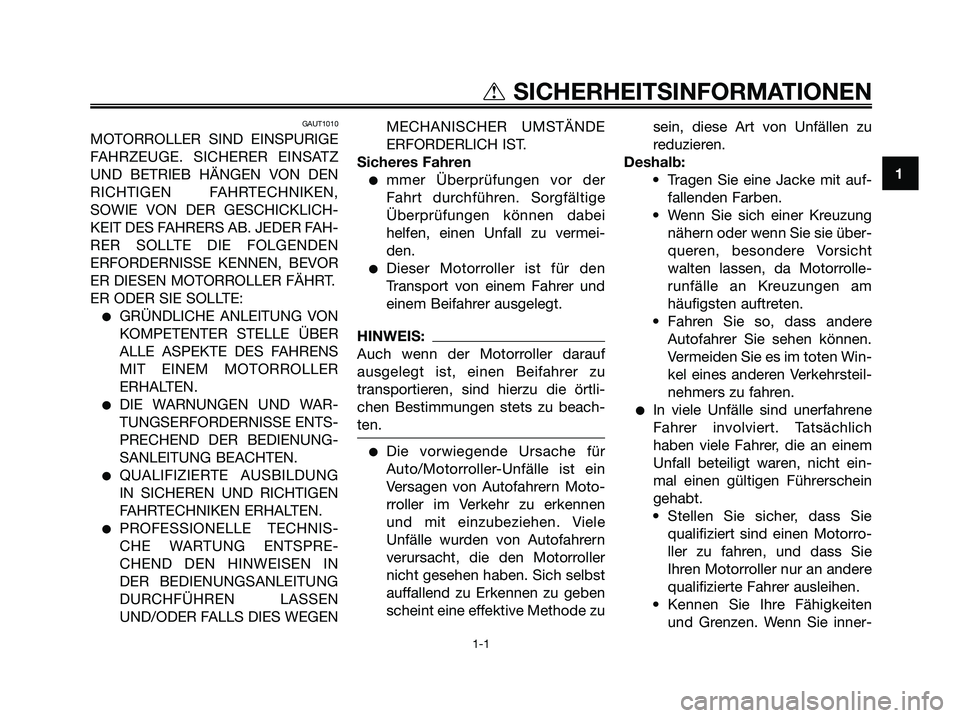

GAUT1010
MOTORROLLER SIND EINSPURIGE
FAHRZEUGE. SICHERER EINSATZ
UND BETRIEB HÄNGEN VON DEN
RICHTIGEN FAHRTECHNIKEN,
SOWIE VON DER GESCHICKLICH-
KEIT DES FAHRERS AB. JEDER FAH-
RER SOLLTE DIE FOLGENDEN
ERFORDERNISSE KENNEN, BEVOR
ER DIESEN MOTORROLLER FÄHRT.
ER ODER SIE SOLLTE:
●GRÜNDLICHE ANLEITUNG VON
KOMPETENTER STELLE ÜBER
ALLE ASPEKTE DES FAHRENS
MIT EINEM MOTORROLLER
ERHALTEN.
●DIE WARNUNGEN UND WAR-
TUNGSERFORDERNISSE ENTS-
PRECHEND DER BEDIENUNG-
SANLEITUNG BEACHTEN.
●QUALIFIZIERTE AUSBILDUNG
IN SICHEREN UND RICHTIGEN
FAHRTECHNIKEN ERHALTEN.
●PROFESSIONELLE TECHNIS-
CHE WARTUNG ENTSPRE-
CHEND DEN HINWEISEN IN
DER BEDIENUNGSANLEITUNG
DURCHFÜHREN LASSEN
UND/ODER FALLS DIES WEGENMECHANISCHER UMSTÄNDE
ERFORDERLICH IST.
Sicheres Fahren
●mmer Überprüfungen vor der
Fahrt durchführen. Sorgfältige
Überprüfungen können dabei
helfen, einen Unfall zu vermei-
den.
●Dieser Motorroller ist für den
Transport von einem Fahrer und
einem Beifahrer ausgelegt.
HINWEIS:
Auch wenn der Motorroller darauf
ausgelegt ist, einen Beifahrer zu
transportieren, sind hierzu die örtli-
chen Bestimmungen stets zu beach-
ten.
●Die vorwiegende Ursache für
Auto/Motorroller-Unfälle ist ein
Versagen von Autofahrern Moto-
rroller im Verkehr zu erkennen
und mit einzubeziehen. Viele
Unfälle wurden von Autofahrern
verursacht, die den Motorroller
nicht gesehen haben. Sich selbst
auffallend zu Erkennen zu geben
scheint eine effektive Methode zusein, diese Art von Unfällen zu
reduzieren.
Deshalb:
• Tragen Sie eine Jacke mit auf-
fallenden Farben.
• Wenn Sie sich einer Kreuzung
nähern oder wenn Sie sie über-
queren, besondere Vorsicht
walten lassen, da Motorrolle-
runfälle an Kreuzungen am
häufigsten auftreten.
• Fahren Sie so, dass andere
Autofahrer Sie sehen können.
Vermeiden Sie es im toten Win-
kel eines anderen Verkehrsteil-
nehmers zu fahren.
●In viele Unfälle sind unerfahrene
Fahrer involviert. Tatsächlich
haben viele Fahrer, die an einem
Unfall beteiligt waren, nicht ein-
mal einen gültigen Führerschein
gehabt.
• Stellen Sie sicher, dass Sie
qualifiziert sind einen Motorro-
ller zu fahren, und dass Sie
Ihren Motorroller nur an andere
qualifizierte Fahrer ausleihen.
• Kennen Sie Ihre Fähigkeiten
und Grenzen. Wenn Sie inner-
1
tSICHERHEITSINFORMATIONEN
1-1
5RW-F8199-G4.QXD 20/11/07 08:40 Página 7

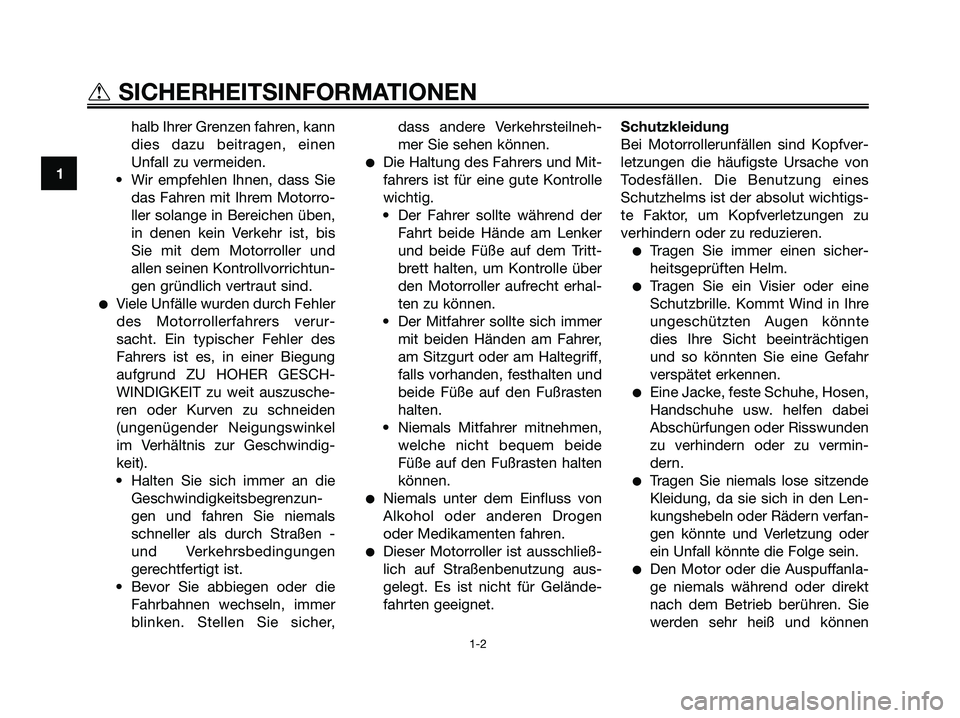

halb Ihrer Grenzen fahren, kann
dies dazu beitragen, einen
Unfall zu vermeiden.
• Wir empfehlen Ihnen, dass Sie
das Fahren mit Ihrem Motorro-
ller solange in Bereichen üben,
in denen kein Verkehr ist, bis
Sie mit dem Motorroller und
allen seinen Kontrollvorrichtun-
gen gründlich vertraut sind.
●Viele Unfälle wurden durch Fehler
des Motorrollerfahrers verur-
sacht. Ein typischer Fehler des
Fahrers ist es, in einer Biegung
aufgrund ZU HOHER GESCH-
WINDIGKEIT zu weit auszusche-
ren oder Kurven zu schneiden
(ungenügender Neigungswinkel
im Verhältnis zur Geschwindig-
keit).
• Halten Sie sich immer an die
Geschwindigkeitsbegrenzun-
gen und fahren Sie niemals
schneller als durch Straßen -
und Verkehrsbedingungen
gerechtfertigt ist.
• Bevor Sie abbiegen oder die
Fahrbahnen wechseln, immer
blinken. Stellen Sie sicher,dass andere Verkehrsteilneh-
mer Sie sehen können.
●Die Haltung des Fahrers und Mit-
fahrers ist für eine gute Kontrolle
wichtig.
• Der Fahrer sollte während der
Fahrt beide Hände am Lenker
und beide Füße auf dem Tritt-
brett halten, um Kontrolle über
den Motorroller aufrecht erhal-
ten zu können.
• Der Mitfahrer sollte sich immer
mit beiden Händen am Fahrer,
am Sitzgurt oder am Haltegriff,
falls vorhanden, festhalten und
beide Füße auf den Fußrasten
halten.
• Niemals Mitfahrer mitnehmen,
welche nicht bequem beide
Füße auf den Fußrasten halten
können.
●Niemals unter dem Einfluss von
Alkohol oder anderen Drogen
oder Medikamenten fahren.
●Dieser Motorroller ist ausschließ-
lich auf Straßenbenutzung aus-
gelegt. Es ist nicht für Gelände-
fahrten geeignet.Schutzkleidung
Bei Motorrollerunfällen sind Kopfver-
letzungen die häufigste Ursache von
Todesfällen. Die Benutzung eines
Schutzhelms ist der absolut wichtigs-
te Faktor, um Kopfverletzungen zu
verhindern oder zu reduzieren.
●Tragen Sie immer einen sicher-
heitsgeprüften Helm.
●Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre
ungeschützten Augen könnte
dies Ihre Sicht beeinträchtigen
und so könnten Sie eine Gefahr
verspätet erkennen.
●Eine Jacke, feste Schuhe, Hosen,
Handschuhe usw. helfen dabei
Abschürfungen oder Risswunden
zu verhindern oder zu vermin-
dern.
●Tragen Sie niemals lose sitzende
Kleidung, da sie sich in den Len-
kungshebeln oder Rädern verfan-
gen könnte und Verletzung oder
ein Unfall könnte die Folge sein.
●Den Motor oder die Auspuffanla-
ge niemals während oder direkt
nach dem Betrieb berühren. Sie
werden sehr heiß und können
1
tSICHERHEITSINFORMATIONEN
1-2
5RW-F8199-G4.QXD 20/11/07 08:40 Página 8

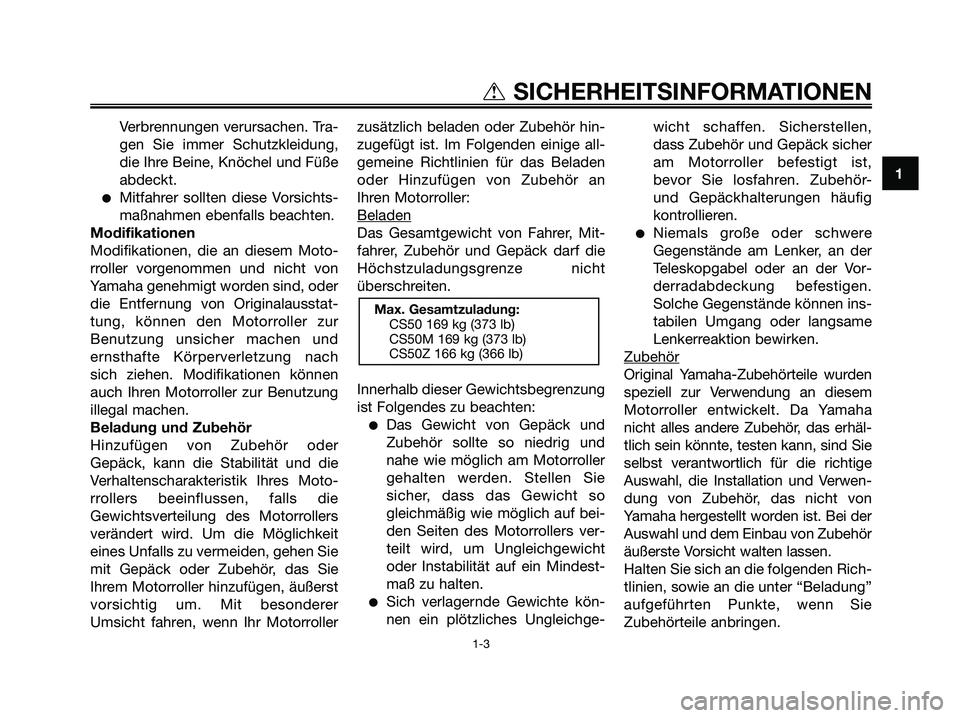

Verbrennungen verursachen. Tra-
gen Sie immer Schutzkleidung,
die Ihre Beine, Knöchel und Füße
abdeckt.
●Mitfahrer sollten diese Vorsichts-
maßnahmen ebenfalls beachten.
Modifikationen
Modifikationen, die an diesem Moto-
rroller vorgenommen und nicht von
Yamaha genehmigt worden sind, oder
die Entfernung von Originalausstat-
tung, können den Motorroller zur
Benutzung unsicher machen und
ernsthafte Körperverletzung nach
sich ziehen. Modifikationen können
auch Ihren Motorroller zur Benutzung
illegal machen.
Beladung und Zubehör
Hinzufügen von Zubehör oder
Gepäck, kann die Stabilität und die
Verhaltenscharakteristik Ihres Moto-
rrollers beeinflussen, falls die
Gewichtsverteilung des Motorrollers
verändert wird. Um die Möglichkeit
eines Unfalls zu vermeiden, gehen Sie
mit Gepäck oder Zubehör, das Sie
Ihrem Motorroller hinzufügen, äußerst
vorsichtig um. Mit besonderer
Umsicht fahren, wenn Ihr Motorrollerzusätzlich beladen oder Zubehör hin-
zugefügt ist. Im Folgenden einige all-
gemeine Richtlinien für das Beladen
oder Hinzufügen von Zubehör an
Ihren Motorroller:
Beladen
Das Gesamtgewicht von Fahrer, Mit-
fahrer, Zubehör und Gepäck darf die
Höchstzuladungsgrenze nicht
überschreiten.
Innerhalb dieser Gewichtsbegrenzung
ist Folgendes zu beachten:
●Das Gewicht von Gepäck und
Zubehör sollte so niedrig und
nahe wie möglich am Motorroller
gehalten werden. Stellen Sie
sicher, dass das Gewicht so
gleichmäßig wie möglich auf bei-
den Seiten des Motorrollers ver-
teilt wird, um Ungleichgewicht
oder Instabilität auf ein Mindest-
maß zu halten.
●Sich verlagernde Gewichte kön-
nen ein plötzliches Ungleichge-wicht schaffen. Sicherstellen,
dass Zubehör und Gepäck sicher
am Motorroller befestigt ist,
bevor Sie losfahren. Zubehör-
und Gepäckhalterungen häufig
kontrollieren.
●Niemals große oder schwere
Gegenstände am Lenker, an der
Teleskopgabel oder an der Vor-
derradabdeckung befestigen.
Solche Gegenstände können ins-
tabilen Umgang oder langsame
Lenkerreaktion bewirken.
Zubehör
Original Yamaha-Zubehörteile wurden
speziell zur Verwendung an diesem
Motorroller entwickelt. Da Yamaha
nicht alles andere Zubehör, das erhäl-
tlich sein könnte, testen kann, sind Sie
selbst verantwortlich für die richtige
Auswahl, die Installation und Verwen-
dung von Zubehör, das nicht von
Yamaha hergestellt worden ist. Bei der
Auswahl und dem Einbau von Zubehör
äußerste Vorsicht walten lassen.
Halten Sie sich an die folgenden Rich-
tlinien, sowie an die unter “Beladung”
aufgeführten Punkte, wenn Sie
Zubehörteile anbringen.
Max. Gesamtzuladung:
CS50 169 kg (373 lb)
CS50M 169 kg (373 lb)
CS50Z 166 kg (366 lb)
1
tSICHERHEITSINFORMATIONEN
1-3
5RW-F8199-G4.QXD 20/11/07 08:40 Página 9

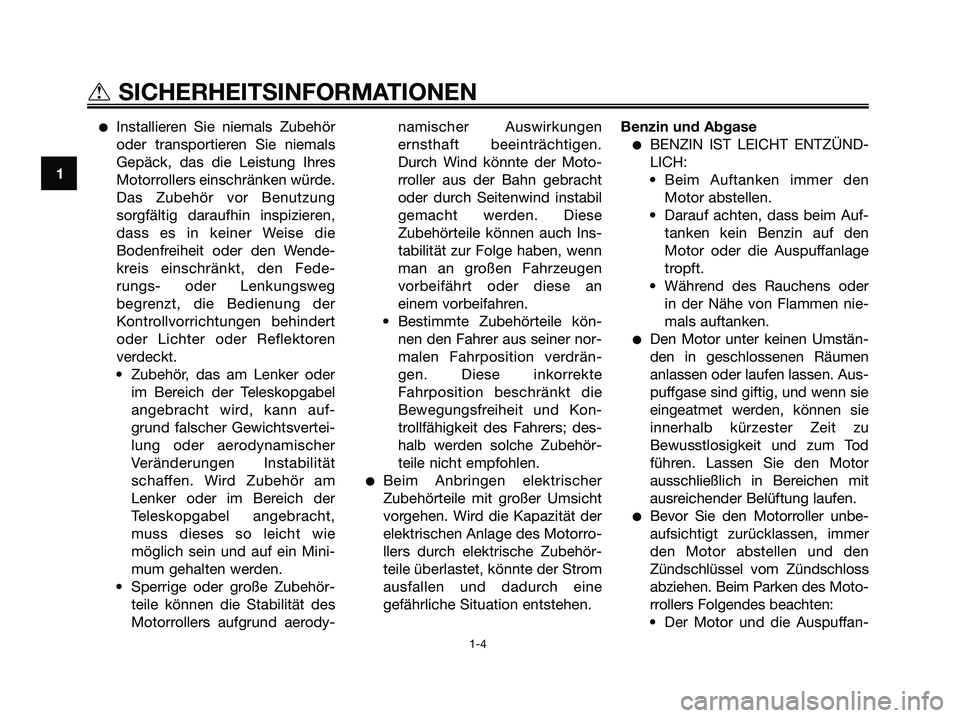

●Installieren Sie niemals Zubehör
oder transportieren Sie niemals
Gepäck, das die Leistung Ihres
Motorrollers einschränken würde.
Das Zubehör vor Benutzung
sorgfältig daraufhin inspizieren,
dass es in keiner Weise die
Bodenfreiheit oder den Wende-
kreis einschränkt, den Fede-
rungs- oder Lenkungsweg
begrenzt, die Bedienung der
Kontrollvorrichtungen behindert
oder Lichter oder Reflektoren
verdeckt.
• Zubehör, das am Lenker oder
im Bereich der Teleskopgabel
angebracht wird, kann auf-
grund falscher Gewichtsvertei-
lung oder aerodynamischer
Veränderungen Instabilität
schaffen. Wird Zubehör am
Lenker oder im Bereich der
Teleskopgabel angebracht,
muss dieses so leicht wie
möglich sein und auf ein Mini-
mum gehalten werden.
• Sperrige oder große Zubehör-
teile können die Stabilität des
Motorrollers aufgrund aerody-namischer Auswirkungen
ernsthaft beeinträchtigen.
Durch Wind könnte der Moto-
rroller aus der Bahn gebracht
oder durch Seitenwind instabil
gemacht werden. Diese
Zubehörteile können auch Ins-
tabilität zur Folge haben, wenn
man an großen Fahrzeugen
vorbeifährt oder diese an
einem vorbeifahren.
• Bestimmte Zubehörteile kön-
nen den Fahrer aus seiner nor-
malen Fahrposition verdrän-
gen. Diese inkorrekte
Fahrposition beschränkt die
Bewegungsfreiheit und Kon-
trollfähigkeit des Fahrers; des-
halb werden solche Zubehör-
teile nicht empfohlen.
●Beim Anbringen elektrischer
Zubehörteile mit großer Umsicht
vorgehen. Wird die Kapazität der
elektrischen Anlage des Motorro-
llers durch elektrische Zubehör-
teile überlastet, könnte der Strom
ausfallen und dadurch eine
gefährliche Situation entstehen.Benzin und Abgase
●BENZIN IST LEICHT ENTZÜND-
LICH:
• Beim Auftanken immer den
Motor abstellen.
• Darauf achten, dass beim Auf-
tanken kein Benzin auf den
Motor oder die Auspuffanlage
tropft.
• Während des Rauchens oder
in der Nähe von Flammen nie-
mals auftanken.
●Den Motor unter keinen Umstän-
den in geschlossenen Räumen
anlassen oder laufen lassen. Aus-
puffgase sind giftig, und wenn sie
eingeatmet werden, können sie
innerhalb kürzester Zeit zu
Bewusstlosigkeit und zum Tod
führen. Lassen Sie den Motor
ausschließlich in Bereichen mit
ausreichender Belüftung laufen.
●Bevor Sie den Motorroller unbe-
aufsichtigt zurücklassen, immer
den Motor abstellen und den
Zündschlüssel vom Zündschloss
abziehen. Beim Parken des Moto-
rrollers Folgendes beachten:
• Der Motor und die Auspuffan-
1
tSICHERHEITSINFORMATIONEN
1-4
5RW-F8199-G4.QXD 20/11/07 08:40 Página 10
