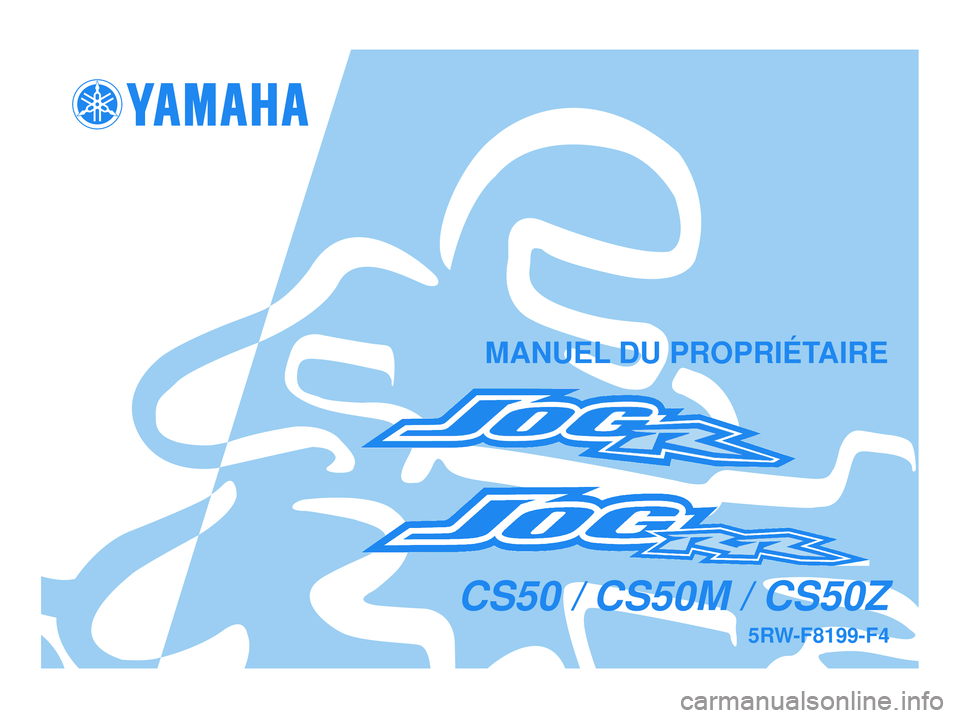

YAMAHA JOG50R 2008 Notices Demploi (in French)

5RW-F8199-F4
CS50 / CS50M / CS50Z
MANUEL DU PROPRIÉTAIRE
5RW-F8199-F4.QXD 19/11/07 08:03 Página 1

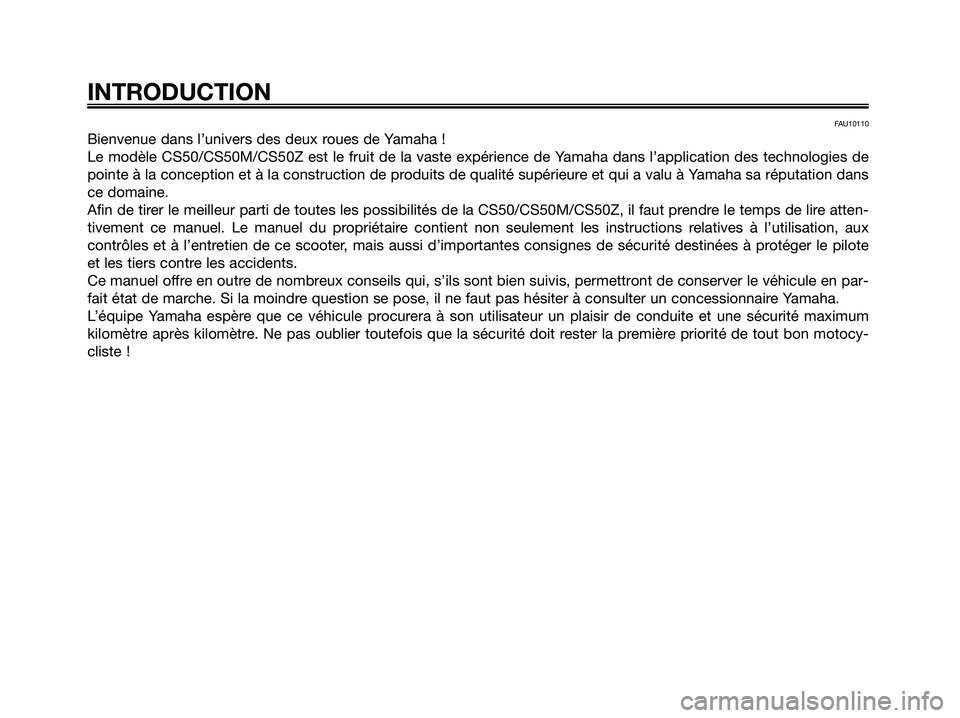

FAU10110
Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle CS50/CS50M/CS50Z est le fruit de la vaste expérience de Yamaha dans l’application des technologies de
pointe à la conception et à la construction de produits de qualité supérieure et qui a valu à Yamaha sa réputation dans
ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités de la CS50/CS50M/CS50Z, il faut prendre le temps de lire atten-
tivement ce manuel. Le manuel du propriétaire contient non seulement les instructions relatives à l’utilisation, aux
contrôles et à l’entretien de ce scooter, mais aussi d’importantes consignes de sécurité destinées à protéger le pilote
et les tiers contre les accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver le véhicule en par-
fait état de marche. Si la moindre question se pose, il ne faut pas hésiter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que ce véhicule procurera à son utilisateur un plaisir de conduite et une sécurité maximum
kilomètre après kilomètre. Ne pas oublier toutefois que la sécurité doit rester la première priorité de tout bon motocy-
cliste !
INTRODUCTION
5RW-F8199-F4.QXD 19/11/07 08:03 Página 2

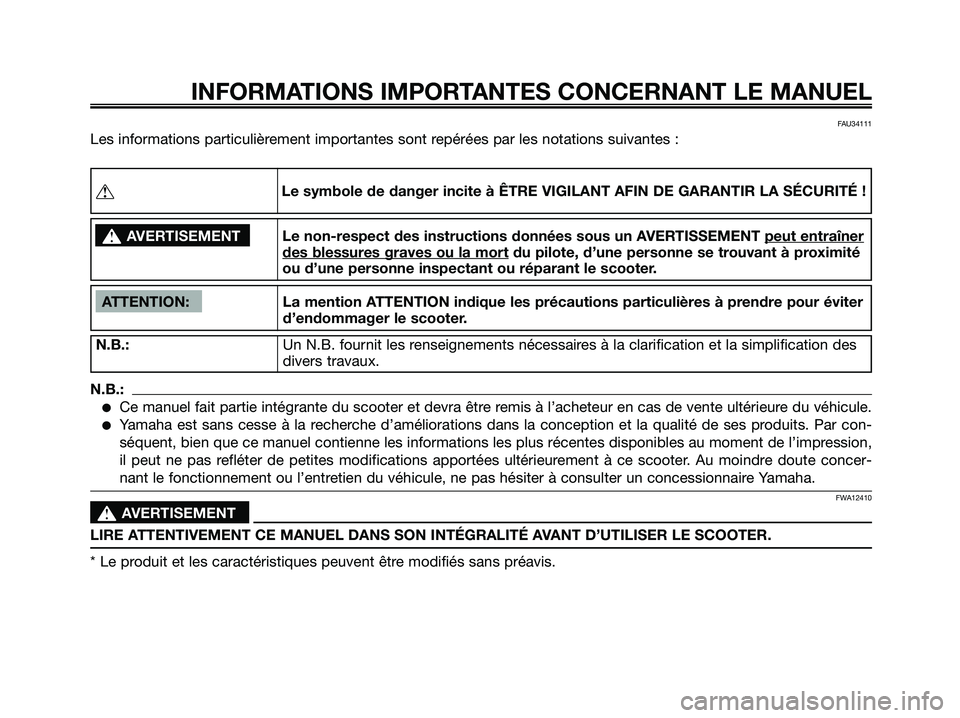

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAU34111
Les informations particulièrement importantes sont repérées par les notations suivantes :
ATTENTION: La mention ATTENTION indique les précautions particulières à prendre pour éviter
d’endommager le scooter.
N.B.:Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des
divers travaux.
N.B.:
●Ce manuel fait partie intégrante du scooter et devra être remis à l’acheteur en cas de vente ultérieure du véhicule.
●Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par con-
séquent, bien que ce manuel contienne les informations les plus récentes disponibles au moment de l’impression,
il peut ne pas refléter de petites modifications apportées ultérieurement à ce scooter. Au moindre doute concer-
nant le fonctionnement ou l’entretien du véhicule, ne pas hésiter à consulter un concessionnaire Yamaha.
FWA12410
s s
AVERTISEMENT
LIRE ATTENTIVEMENT CE MANUEL DANS SON INTÉGRALITÉ AVANT D’UTILISER LE SCOOTER.
* Le produit et les caractéristiques peuvent être modifiés sans préavis.
s s
AVERTISEMENTLe non-respect des instructions données sous un AVERTISSEMENT peut entraîner
des blessures graves ou la mortdu pilote, d’une personne se trouvant à proximité
ou d’une personne inspectant ou réparant le scooter.
Le symbole de danger incite à ÊTRE VIGILANT AFIN DE GARANTIR LA SÉCURITÉ !t
5RW-F8199-F4.QXD 19/11/07 08:03 Página 3

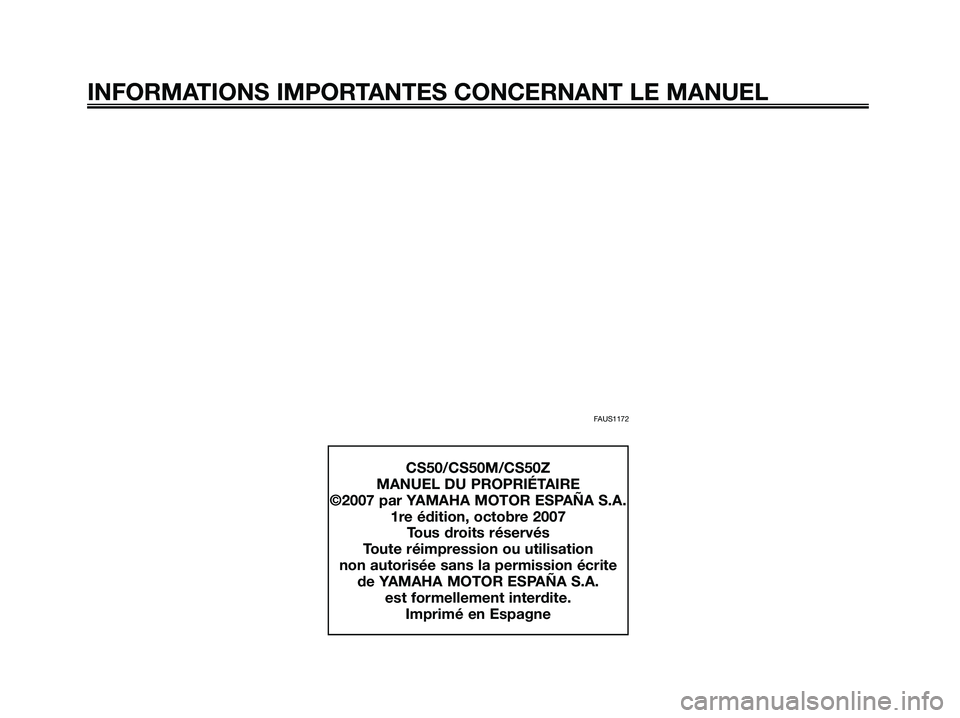

FAUS1172
INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
CS50/CS50M/CS50Z
MANUEL DU PROPRIÉTAIRE
©2007 par YAMAHA MOTOR ESPAÑA S.A.
1re édition, octobre 2007
Tous droits réservés
Toute réimpression ou utilisation
non autorisée sans la permission écrite
de YAMAHA MOTOR ESPAÑA S.A.
est formellement interdite.
Imprimé en Espagne
5RW-F8199-F4.QXD 19/11/07 08:03 Página 4

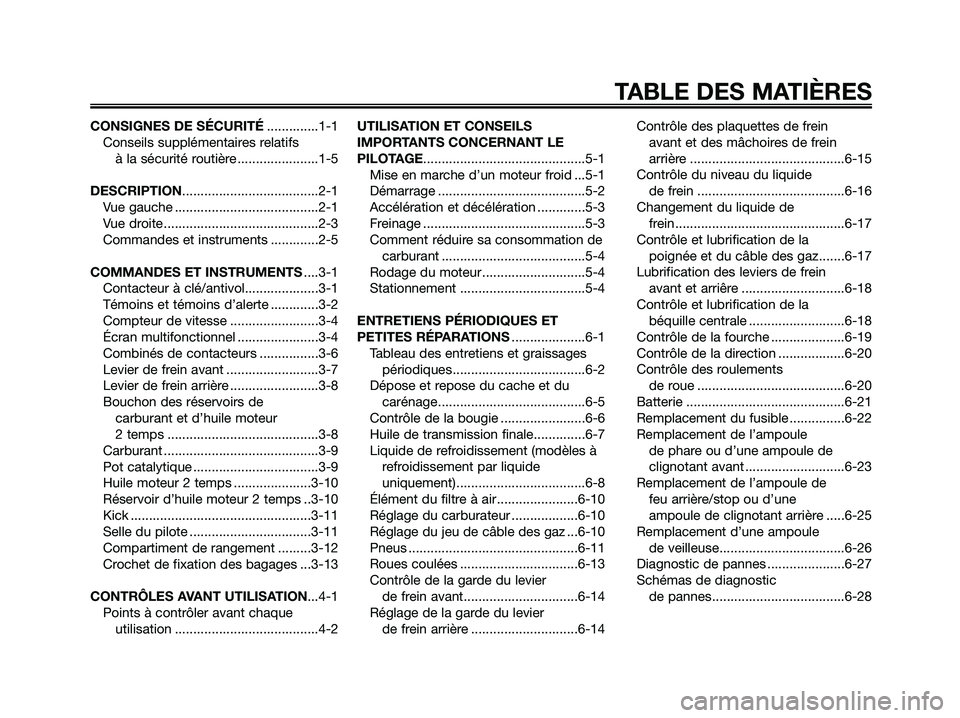

CONSIGNES DE SÉCURITÉ..............1-1
Conseils supplémentaires relatifs
à la sécurité routière ......................1-5
DESCRIPTION.....................................2-1
Vue gauche .......................................2-1
Vue droite..........................................2-3
Commandes et instruments .............2-5
COMMANDES ET INSTRUMENTS....3-1
Contacteur à clé/antivol....................3-1
Témoins et témoins d’alerte .............3-2
Compteur de vitesse ........................3-4
Écran multifonctionnel ......................3-4
Combinés de contacteurs ................3-6
Levier de frein avant .........................3-7
Levier de frein arrière ........................3-8
Bouchon des réservoirs de
carburant et d’huile moteur
2 temps .........................................3-8
Carburant ..........................................3-9
Pot catalytique ..................................3-9
Huile moteur 2 temps .....................3-10
Réservoir d’huile moteur 2 temps ..3-10
Kick .................................................3-11
Selle du pilote .................................3-11
Compartiment de rangement .........3-12
Crochet de fixation des bagages ...3-13
CONTRÔLES AVANT UTILISATION...4-1
Points à contrôler avant chaque
utilisation .......................................4-2UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE............................................5-1
Mise en marche d’un moteur froid ...5-1
Démarrage ........................................5-2
Accélération et décélération .............5-3
Freinage ............................................5-3
Comment réduire sa consommation de
carburant .......................................5-4
Rodage du moteur............................5-4
Stationnement ..................................5-4
ENTRETIENS PÉRIODIQUES ET
PETITES RÉPARATIONS....................6-1
Tableau des entretiens et graissages
périodiques....................................6-2
Dépose et repose du cache et du
carénage........................................6-5
Contrôle de la bougie .......................6-6
Huile de transmission finale..............6-7
Liquide de refroidissement (modèles à
refroidissement par liquide
uniquement)...................................6-8
Élément du filtre à air......................6-10
Réglage du carburateur ..................6-10
Réglage du jeu de câble des gaz ...6-10
Pneus ..............................................6-11
Roues coulées ................................6-13
Contrôle de la garde du levier
de frein avant...............................6-14
Réglage de la garde du levier
de frein arrière .............................6-14Contrôle des plaquettes de frein
avant et des mâchoires de frein
arrière ..........................................6-15
Contrôle du niveau du liquide
de frein ........................................6-16
Changement du liquide de
frein..............................................6-17
Contrôle et lubrification de la
poignée et du câble des gaz.......6-17
Lubrification des leviers de frein
avant et arriêre ............................6-18
Contrôle et lubrification de la
béquille centrale ..........................6-18
Contrôle de la fourche ....................6-19
Contrôle de la direction ..................6-20
Contrôle des roulements
de roue ........................................6-20
Batterie ...........................................6-21
Remplacement du fusible ...............6-22
Remplacement de l’ampoule
de phare ou d’une ampoule de
clignotant avant ...........................6-23
Remplacement de l’ampoule de
feu arrière/stop ou d’une
ampoule de clignotant arrière .....6-25
Remplacement d’une ampoule
de veilleuse..................................6-26
Diagnostic de pannes .....................6-27
Schémas de diagnostic
de pannes....................................6-28
TABLE DES MATIÈRES
5RW-F8199-F4.QXD 19/11/07 08:03 Página 5

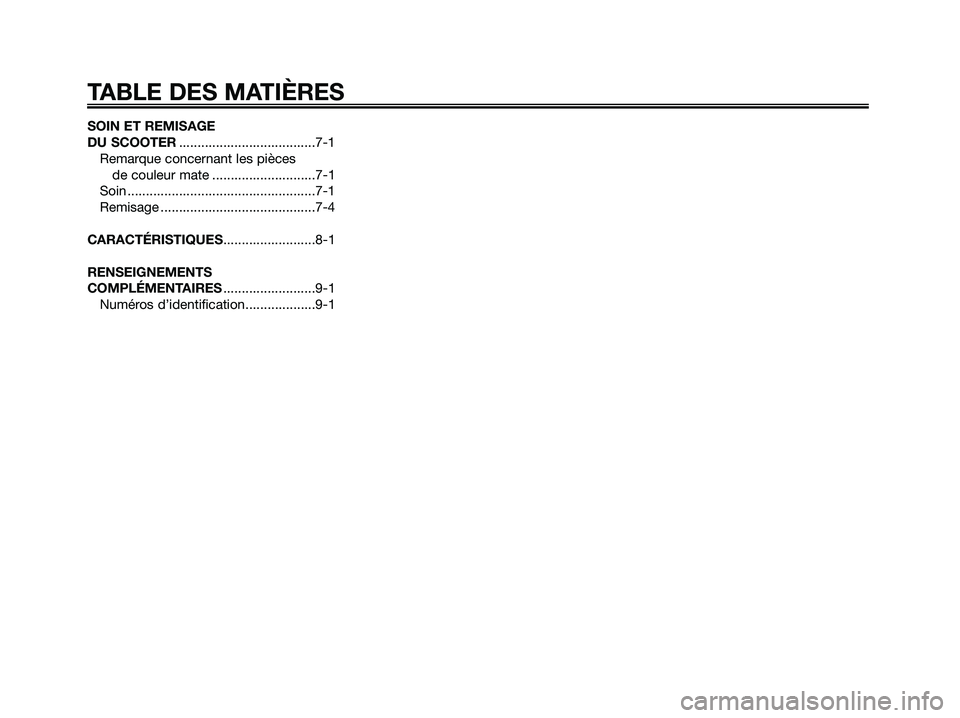

SOIN ET REMISAGE
DU SCOOTER.....................................7-1
Remarque concernant les pièces
de couleur mate ............................7-1
Soin ...................................................7-1
Remisage ..........................................7-4
CARACTÉRISTIQUES.........................8-1
RENSEIGNEMENTS
COMPLÉMENTAIRES.........................9-1
Numéros d’identification...................9-1
TABLE DES MATIÈRES
5RW-F8199-F4.QXD 19/11/07 08:03 Página 6

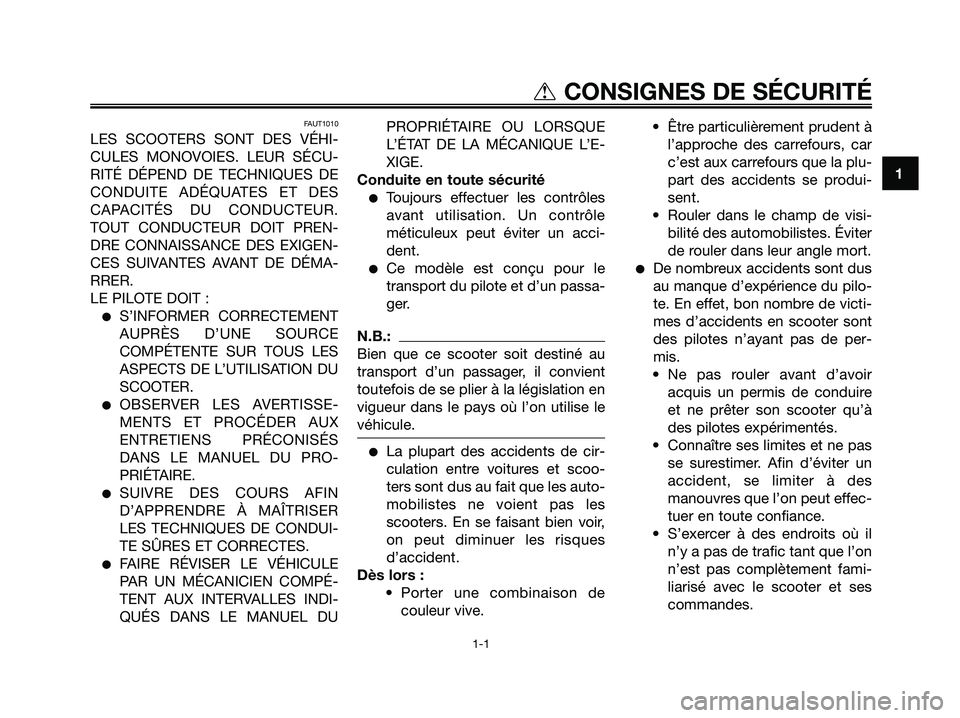

FAUT1010
LES SCOOTERS SONT DES VÉHI-
CULES MONOVOIES. LEUR SÉCU-
RITÉ DÉPEND DE TECHNIQUES DE
CONDUITE ADÉQUATES ET DES
CAPACITÉS DU CONDUCTEUR.
TOUT CONDUCTEUR DOIT PREN-
DRE CONNAISSANCE DES EXIGEN-
CES SUIVANTES AVANT DE DÉMA-
RRER.
LE PILOTE DOIT :
●S’INFORMER CORRECTEMENT
AUPRÈS D’UNE SOURCE
COMPÉTENTE SUR TOUS LES
ASPECTS DE L’UTILISATION DU
SCOOTER.
●OBSERVER LES AVERTISSE-
MENTS ET PROCÉDER AUX
ENTRETIENS PRÉCONISÉS
DANS LE MANUEL DU PRO-
PRIÉTAIRE.
●SUIVRE DES COURS AFIN
D’APPRENDRE À MAÎTRISER
LES TECHNIQUES DE CONDUI-
TE SÛRES ET CORRECTES.
●FAIRE RÉVISER LE VÉHICULE
PAR UN MÉCANICIEN COMPÉ-
TENT AUX INTERVALLES INDI-
QUÉS DANS LE MANUEL DUPROPRIÉTAIRE OU LORSQUE
L’ÉTAT DE LA MÉCANIQUE L’E-
XIGE.
Conduite en toute sécurité
●Toujours effectuer les contrôles
avant utilisation. Un contrôle
méticuleux peut éviter un acci-
dent.
●Ce modèle est conçu pour le
transport du pilote et d’un passa-
ger.
N.B.:
Bien que ce scooter soit destiné au
transport d’un passager, il convient
toutefois de se plier à la législation en
vigueur dans le pays où l’on utilise le
véhicule.
●La plupart des accidents de cir-
culation entre voitures et scoo-
ters sont dus au fait que les auto-
mobilistes ne voient pas les
scooters. En se faisant bien voir,
on peut diminuer les risques
d’accident.
Dès lors :
• Porter une combinaison de
couleur vive.• Être particulièrement prudent à
l’approche des carrefours, car
c’est aux carrefours que la plu-
part des accidents se produi-
sent.
• Rouler dans le champ de visi-
bilité des automobilistes. Éviter
de rouler dans leur angle mort.
●De nombreux accidents sont dus
au manque d’expérience du pilo-
te. En effet, bon nombre de victi-
mes d’accidents en scooter sont
des pilotes n’ayant pas de per-
mis.
• Ne pas rouler avant d’avoir
acquis un permis de conduire
et ne prêter son scooter qu’à
des pilotes expérimentés.
• Connaître ses limites et ne pas
se surestimer. Afin d’éviter un
accident, se limiter à des
manouvres que l’on peut effec-
tuer en toute confiance.
• S’exercer à des endroits où il
n’y a pas de trafic tant que l’on
n’est pas complètement fami-
liarisé avec le scooter et ses
commandes.
1
tCONSIGNES DE SÉCURITÉ
1-1
5RW-F8199-F4.QXD 19/11/07 08:03 Página 7

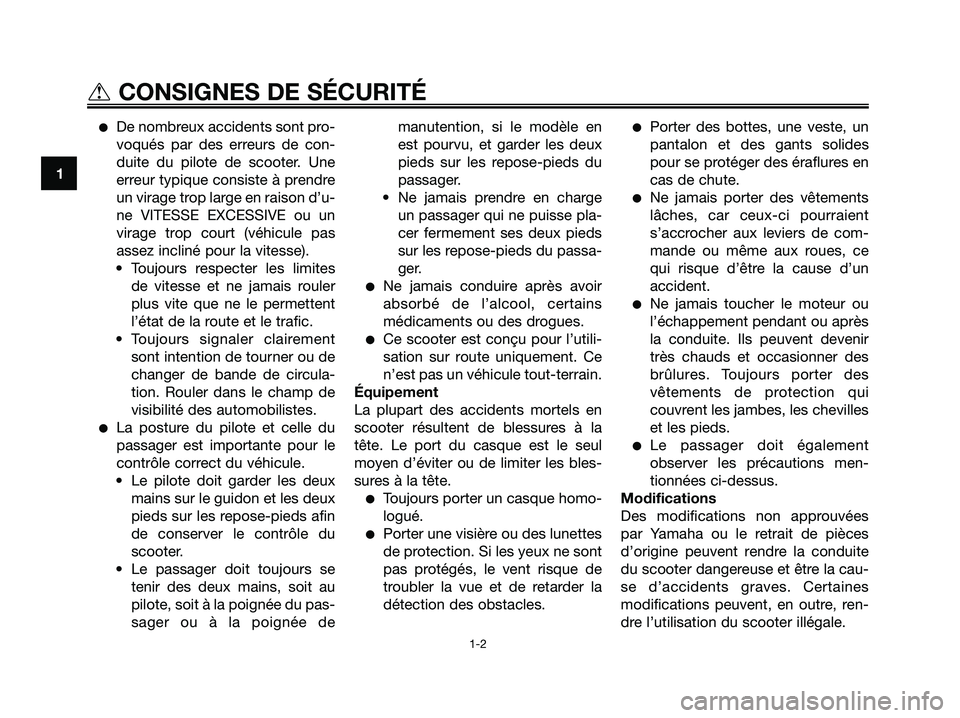

●De nombreux accidents sont pro-
voqués par des erreurs de con-
duite du pilote de scooter. Une
erreur typique consiste à prendre
un virage trop large en raison d’u-
ne VITESSE EXCESSIVE ou un
virage trop court (véhicule pas
assez incliné pour la vitesse).
• Toujours respecter les limites
de vitesse et ne jamais rouler
plus vite que ne le permettent
l’état de la route et le trafic.
• Toujours signaler clairement
sont intention de tourner ou de
changer de bande de circula-
tion. Rouler dans le champ de
visibilité des automobilistes.
●La posture du pilote et celle du
passager est importante pour le
contrôle correct du véhicule.
• Le pilote doit garder les deux
mains sur le guidon et les deux
pieds sur les repose-pieds afin
de conserver le contrôle du
scooter.
• Le passager doit toujours se
tenir des deux mains, soit au
pilote, soit à la poignée du pas-
sager ou à la poignée demanutention, si le modèle en
est pourvu, et garder les deux
pieds sur les repose-pieds du
passager.
• Ne jamais prendre en charge
un passager qui ne puisse pla-
cer fermement ses deux pieds
sur les repose-pieds du passa-
ger.
●Ne jamais conduire après avoir
absorbé de l’alcool, certains
médicaments ou des drogues.
●Ce scooter est conçu pour l’utili-
sation sur route uniquement. Ce
n’est pas un véhicule tout-terrain.
Équipement
La plupart des accidents mortels en
scooter résultent de blessures à la
tête. Le port du casque est le seul
moyen d’éviter ou de limiter les bles-
sures à la tête.
●Toujours porter un casque homo-
logué.
●Porter une visière ou des lunettes
de protection. Si les yeux ne sont
pas protégés, le vent risque de
troubler la vue et de retarder la
détection des obstacles.
●Porter des bottes, une veste, un
pantalon et des gants solides
pour se protéger des éraflures en
cas de chute.
●Ne jamais porter des vêtements
lâches, car ceux-ci pourraient
s’accrocher aux leviers de com-
mande ou même aux roues, ce
qui risque d’être la cause d’un
accident.
●Ne jamais toucher le moteur ou
l’échappement pendant ou après
la conduite. Ils peuvent devenir
très chauds et occasionner des
brûlures. Toujours porter des
vêtements de protection qui
couvrent les jambes, les chevilles
et les pieds.
●Le passager doit également
observer les précautions men-
tionnées ci-dessus.
Modifications
Des modifications non approuvées
par Yamaha ou le retrait de pièces
d’origine peuvent rendre la conduite
du scooter dangereuse et être la cau-
se d’accidents graves. Certaines
modifications peuvent, en outre, ren-
dre l’utilisation du scooter illégale.
1
tCONSIGNES DE SÉCURITÉ
1-2
5RW-F8199-F4.QXD 19/11/07 08:03 Página 8

Charge et accessoires
Le fait de monter des accessoires ou
de fixer des bagages sur le scooter
peut réduire sa stabilité et sa mania-
bilité si la répartition du poids du sco-
oter est modifiée. Afin d’éviter tout
risque d’accident, monter accessoi-
res et bagages avec beaucoup de
soin. Redoubler de prudence lors de
la conduite d’un scooter chargé d’ac-
cessoires ou de bagages. Voici quel-
ques directives à suivre concernant
les accessoires et le chargement :
Char
ge
S’assurer que le poids total du pilote,
du passager, des bagages et des
accessoires ne dépasse pas la charge
maximum.
Même lorsque cette limite de poids
n’est pas dépassée, garder les points
suivants à l’esprit :
●Les bagages et les accessoires
doivent être fixés aussi bas et
près du scooter que possible.S’efforcer de répartir au mieux le
poids de façon égale des deux
côtés du scooter afin de ne pas
le déséquilibrer.
●Un déplacement soudain du
chargement peut créer un désé-
quilibre. S’assurer que les acces-
soires et les bagages sont
correctement attachés avant de
prendre la route. Contrôler fré-
quemment les fixations des
accessoires et des bagages.
●Ne jamais placer des objets
lourds ou volumineux sur le gui-
don, la fourche ou le garde-boue
avant. Ces objets peuvent désta-
biliser la direction et rendre le
maniement plus difficile.
Accessoir
es
Des accessoires Yamaha d’origine
sont disponibles. Ceux-ci sont spécia-
lement conçus pour ce scooter. Yama-
ha ne pouvant tester tous les acces-
soires disponibles sur le marché, le
propriétaire est personnellement res-
ponsable de la sélection, du montage
et de l’utilisation d’accessoires d’au-
tres marques. Sélectionner et monter
judicieusement tout accessoire.Respecter les conseils suivants lors
du montage d’accessoires, ainsi que
ceux donnés à la section “Charge”.
●Ne jamais monter d’accessoires
ou transporter de chargement qui
pourraient nuire au bon fonction-
nement du scooter. Examiner
soigneusement les accessoires
avant de les monter pour s’assu-
rer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison
dans les virages, le débattement
limite de la suspension, la course
de la direction ou le fonctionne-
ment des commandes. Vérifier
aussi qu’ils ne cachent pas les
feux et catadioptres.
• Les accessoires montés sur le
guidon ou autour de la fourche
peuvent créer des déséquilibres
dus à une mauvaise distribution
du poids ou à des changements
d’ordre aérodynamique. Si des
accessoires sont montés sur le
guidon ou autour de la fourche,
ils doivent être aussi légers et
compacts que possible.
• Des accessoires volumineux
risquent de réduire sérieuse-
Charge maximale
CS50 169 kg (373 lb)
CS50M 169 kg (373 lb)
CS50Z 166 kg (366 lb)
1
tCONSIGNES DE SÉCURITÉ
1-3
5RW-F8199-F4.QXD 19/11/07 08:03 Página 9

ment la stabilité du scooter en
raison d’effets aérodynami-
ques. Le vent peut avoir ten-
dance à soulever le scooter et
les coups de vent latéraux
peuvent le rendre instable. De
tels accessoires peuvent éga-
lement rendre le véhicule insta-
ble lors du croisement ou du
dépassement de camions.
• Certains accessoires peuvent
forcer le pilote à modifier sa
position de conduite. Une
position de conduite incorrecte
réduit la liberté de mouvement
du pilote et peut limiter son
contrôle du véhicule. De tels
accessoires ne sont donc pas
recommandés.
●La prudence est de rigueur lors
de l’installation de tout accessoi-
re électrique supplémentaire. Si
ces accessoires excèdent la
capacité de l’équipement électri-
que du scooter, une panne élec-
trique peut résulter, ce qui risque
de provoquer des problèmes d’é-
clairage ou une perte de puissan-
ce du moteur.Essence et gaz d’échappement
●L’ESSENCE EST UN PRODUIT
TRÈS INFLAMMABLE :
• Toujours couper le moteur
avant de faire le plein.
• Bien veiller à ne pas renverser
d’essence sur le moteur et sur
les éléments de l’échappe-
ment.
• Ne pas faire le plein en fumant
ou à proximité d’une flamme.
●Ne jamais mettre le moteur en
marche ou le laisser tourner dans
un local fermé. Les gaz d’échap-
pement sont toxiques et peuvent
entraîner une perte de connais-
sance et même la mort en peu de
temps. Ne faire tourner le moteur
que dans un endroit bien ventilé.
●Toujours couper le moteur et reti-
rer la clé de contact avant de lais-
ser le scooter sans surveillance.
Au moment de se garer, garder
les points suivants à l’esprit :
• Comme le moteur et les élé-
ments de l’échappement peu-
vent devenir brûlants, il con-
vient de se garer de façon à ce
que les piétons ou les enfantsne risquent pas de toucher ces
éléments.
• Ne pas garer le scooter dans
une descente ou sur un sol
meuble, car il pourrait facile-
ment se renverser.
• Ne pas garer le scooter près
d’une source de flammes ou
d’étincelles (ex. un poêle au
pétrole ou un brasier quelcon-
que), afin d’éviter le risque qu’il
prenne feu.
●En cas d’ingestion d’essence,
d’inhalation importante de
vapeur d’essence ou d’éclabous-
sure dans les yeux, consulter
immédiatement un médecin. En
cas d’éclaboussure d’essence
sur la peau ou les vêtements, se
laver immédiatement à l’eau et
au savon et changer de vête-
ments.
1
tCONSIGNES DE SÉCURITÉ
1-4
5RW-F8199-F4.QXD 19/11/07 08:03 Página 10
