5RW-F8199-S4
CS50 / CS50M / CS50Z
MANUAL DEL PROPIETARIO
5RW-F8199-S4.QXD 21/11/07 11:08 Página 1
Page 2 of 80
SAU10110

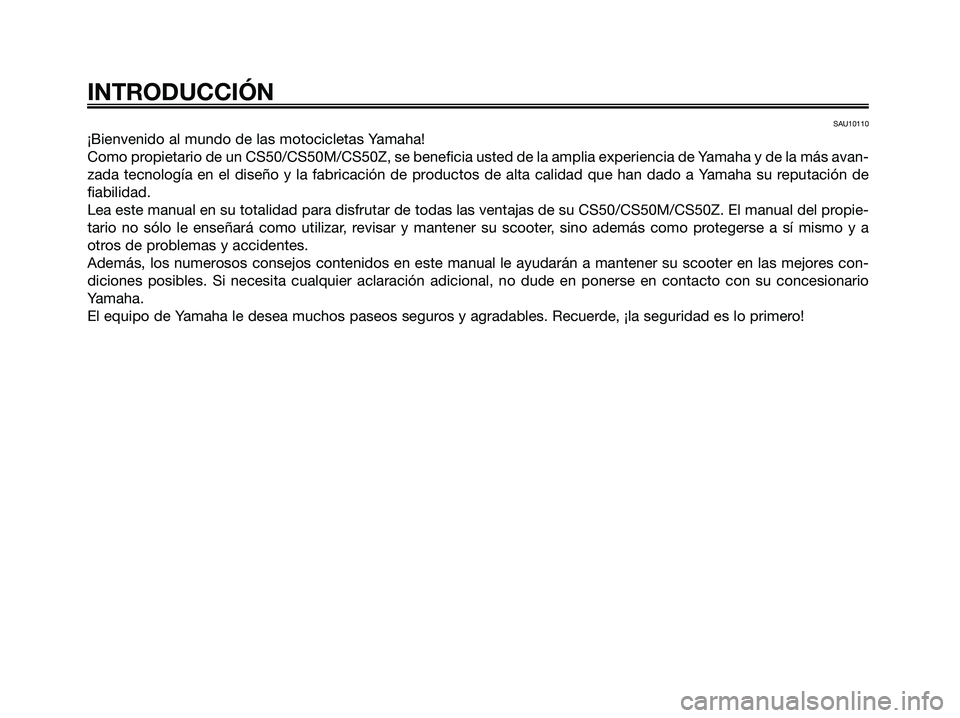

¡Bienvenido al mundo de las motocicletas Yamaha!
Como propietario de un CS50/CS50M/CS50Z, se beneficia usted de la amplia experiencia de Yamaha y de la más avan-
zada tecnología en el diseño y la fabricación de productos de alta calidad que han dado a Yamaha su reputación de
fiabilidad.
Lea este manual en su totalidad para disfrutar de todas las ventajas de su CS50/CS50M/CS50Z. El manual del propie-
tario no sólo le enseñará como utilizar, revisar y mantener su scooter, sino además como protegerse a sí mismo y a
otros de problemas y accidentes.
Además, los numerosos consejos contenidos en este manual le ayudarán a mantener su scooter en las mejores con-
diciones posibles. Si necesita cualquier aclaración adicional, no dude en ponerse en contacto con su concesionario
Yamaha.
El equipo de Yamaha le desea muchos paseos seguros y agradables. Recuerde, ¡la seguridad es lo primero!
INTRODUCCIÓN
5RW-F8199-S4.QXD 21/11/07 11:08 Página 2
Page 3 of 80

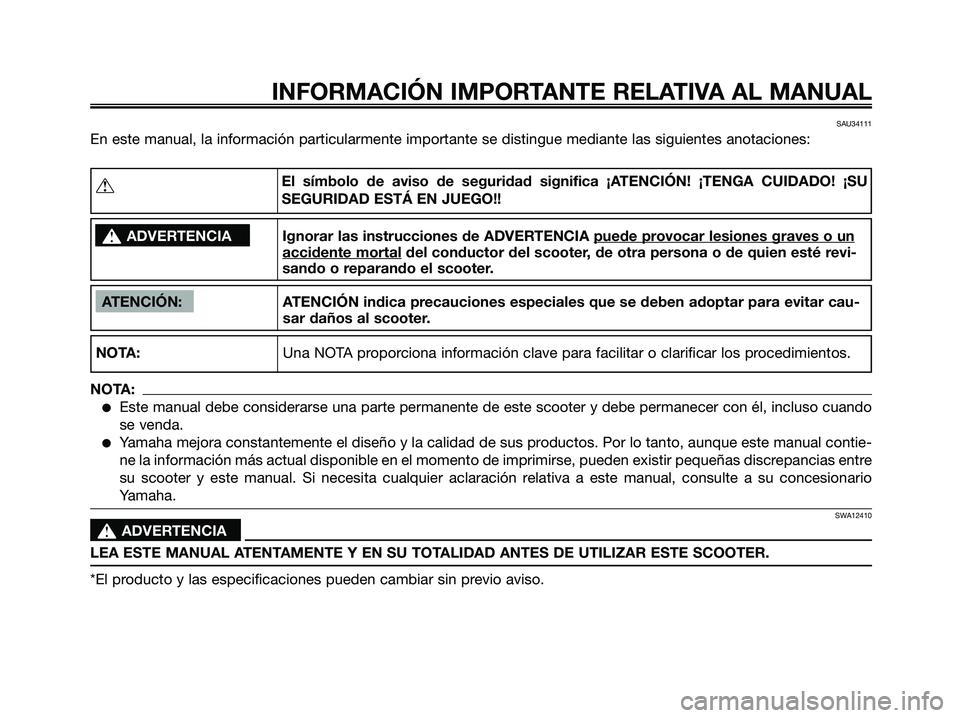

INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SAU34111
En este manual, la información particularmente importante se distingue mediante las siguientes anotaciones:
ATENCIÓN: ATENCIÓN indica precauciones especiales que se deben adoptar para evitar cau-
sar daños al scooter.
NOTA:Una NOTA proporciona información clave para facilitar o clarificar los procedimientos.
NOTA:
●Este manual debe considerarse una parte permanente de este scooter y debe permanecer con él, incluso cuando
se venda.
●Yamaha mejora constantemente el diseño y la calidad de sus productos. Por lo tanto, aunque este manual contie-
ne la información más actual disponible en el momento de imprimirse, pueden existir pequeñas discrepancias entre
su scooter y este manual. Si necesita cualquier aclaración relativa a este manual, consulte a su concesionario
Yamaha.
SWA12410
s s
ADVERTENCIA
LEA ESTE MANUAL ATENTAMENTE Y EN SU TOTALIDAD ANTES DE UTILIZAR ESTE SCOOTER.
*El producto y las especificaciones pueden cambiar sin previo aviso.
s s
ADVERTENCIAIgnorar las instrucciones de ADVERTENCIA puede provocar lesiones graves o un
accidente mortaldel conductor del scooter, de otra persona o de quien esté revi-
sando o reparando el scooter.
El símbolo de aviso de seguridad significa ¡ATENCIÓN! ¡TENGA CUIDADO! ¡SU
SEGURIDAD ESTÁ EN JUEGO!!t
5RW-F8199-S4.QXD 21/11/07 11:08 Página 3
Page 4 of 80

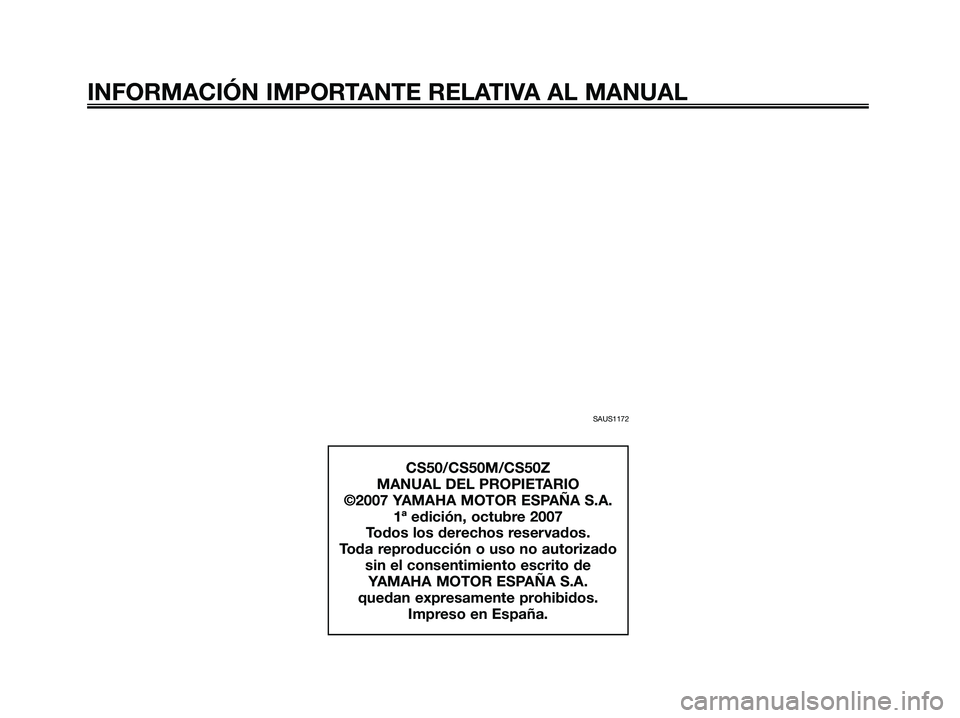

SAUS1172
INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
CS50/CS50M/CS50Z
MANUAL DEL PROPIETARIO
©2007 YAMAHA MOTOR ESPAÑA S.A.
1ª edición, octubre 2007
Todos los derechos reservados.
Toda reproducción o uso no autorizado
sin el consentimiento escrito de
YAMAHA MOTOR ESPAÑA S.A.
quedan expresamente prohibidos.
Impreso en España.
5RW-F8199-S4.QXD 21/11/07 11:08 Página 4
Page 5 of 80

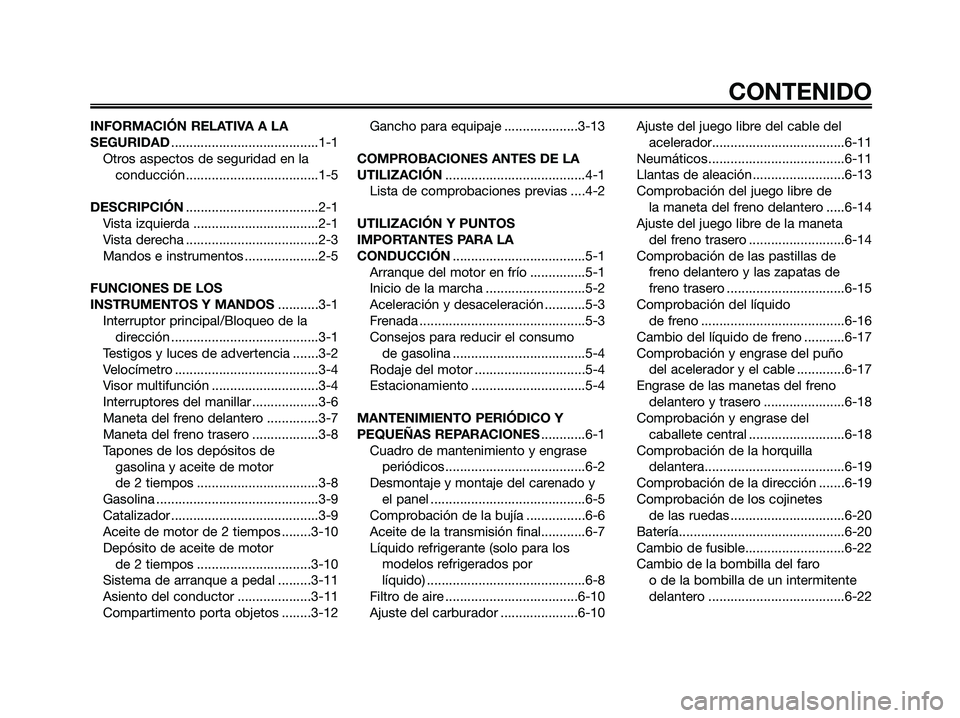

INFORMACIÓN RELATIVA A LA
SEGURIDAD........................................1-1
Otros aspectos de seguridad en la
conducción ....................................1-5
DESCRIPCIÓN....................................2-1
Vista izquierda ..................................2-1
Vista derecha ....................................2-3
Mandos e instrumentos ....................2-5
FUNCIONES DE LOS
INSTRUMENTOS Y MANDOS...........3-1
Interruptor principal/Bloqueo de la
dirección ........................................3-1
Testigos y luces de advertencia .......3-2
Velocímetro .......................................3-4
Visor multifunción .............................3-4
Interruptores del manillar ..................3-6
Maneta del freno delantero ..............3-7
Maneta del freno trasero ..................3-8
Tapones de los depósitos de
gasolina y aceite de motor
de 2 tiempos .................................3-8
Gasolina ............................................3-9
Catalizador ........................................3-9
Aceite de motor de 2 tiempos ........3-10
Depósito de aceite de motor
de 2 tiempos ...............................3-10
Sistema de arranque a pedal .........3-11
Asiento del conductor ....................3-11
Compartimento porta objetos ........3-12Gancho para equipaje ....................3-13
COMPROBACIONES ANTES DE LA
UTILIZACIÓN......................................4-1
Lista de comprobaciones previas ....4-2
UTILIZACIÓN Y PUNTOS
IMPORTANTES PARA LA
CONDUCCIÓN....................................5-1
Arranque del motor en frío ...............5-1
Inicio de la marcha ...........................5-2
Aceleración y desaceleración ...........5-3
Frenada .............................................5-3
Consejos para reducir el consumo
de gasolina ....................................5-4
Rodaje del motor ..............................5-4
Estacionamiento ...............................5-4
MANTENIMIENTO PERIÓDICO Y
PEQUEÑAS REPARACIONES............6-1
Cuadro de mantenimiento y engrase
periódicos ......................................6-2
Desmontaje y montaje del carenado y
el panel ..........................................6-5
Comprobación de la bujía ................6-6
Aceite de la transmisión final............6-7
Líquido refrigerante (solo para los
modelos refrigerados por
líquido) ...........................................6-8
Filtro de aire ....................................6-10
Ajuste del carburador .....................6-10Ajuste del juego libre del cable del
acelerador....................................6-11
Neumáticos .....................................6-11
Llantas de aleación .........................6-13
Comprobación del juego libre de
la maneta del freno delantero .....6-14
Ajuste del juego libre de la maneta
del freno trasero ..........................6-14
Comprobación de las pastillas de
freno delantero y las zapatas de
freno trasero ................................6-15
Comprobación del líquido
de freno .......................................6-16
Cambio del líquido de freno ...........6-17
Comprobación y engrase del puño
del acelerador y el cable .............6-17
Engrase de las manetas del freno
delantero y trasero ......................6-18
Comprobación y engrase del
caballete central ..........................6-18
Comprobación de la horquilla
delantera......................................6-19
Comprobación de la dirección .......6-19
Comprobación de los cojinetes
de las ruedas ...............................6-20
Batería.............................................6-20
Cambio de fusible...........................6-22
Cambio de la bombilla del faro
o de la bombilla de un intermitente
delantero .....................................6-22
CONTENIDO
5RW-F8199-S4.QXD 21/11/07 11:08 Página 5
Page 6 of 80

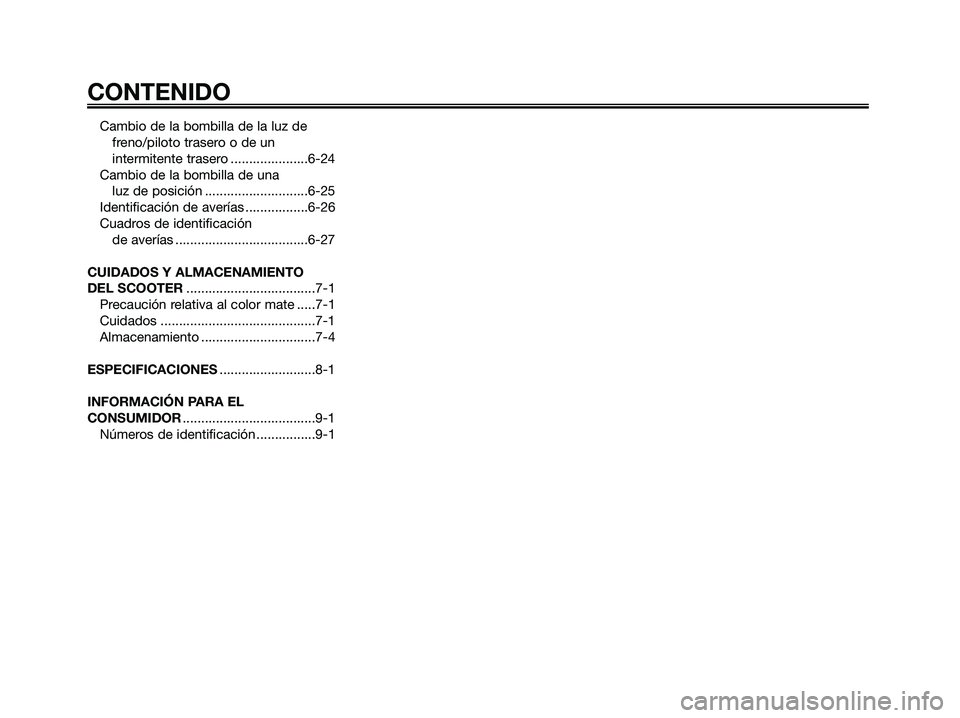

Cambio de la bombilla de la luz de
freno/piloto trasero o de un
intermitente trasero .....................6-24
Cambio de la bombilla de una
luz de posición ............................6-25
Identificación de averías .................6-26
Cuadros de identificación
de averías ....................................6-27
CUIDADOS Y ALMACENAMIENTO
DEL SCOOTER...................................7-1
Precaución relativa al color mate .....7-1
Cuidados ..........................................7-1
Almacenamiento ...............................7-4
ESPECIFICACIONES..........................8-1
INFORMACIÓN PARA EL
CONSUMIDOR....................................9-1
Números de identificación ................9-1
CONTENIDO
5RW-F8199-S4.QXD 21/11/07 11:08 Página 6
Page 7 of 80

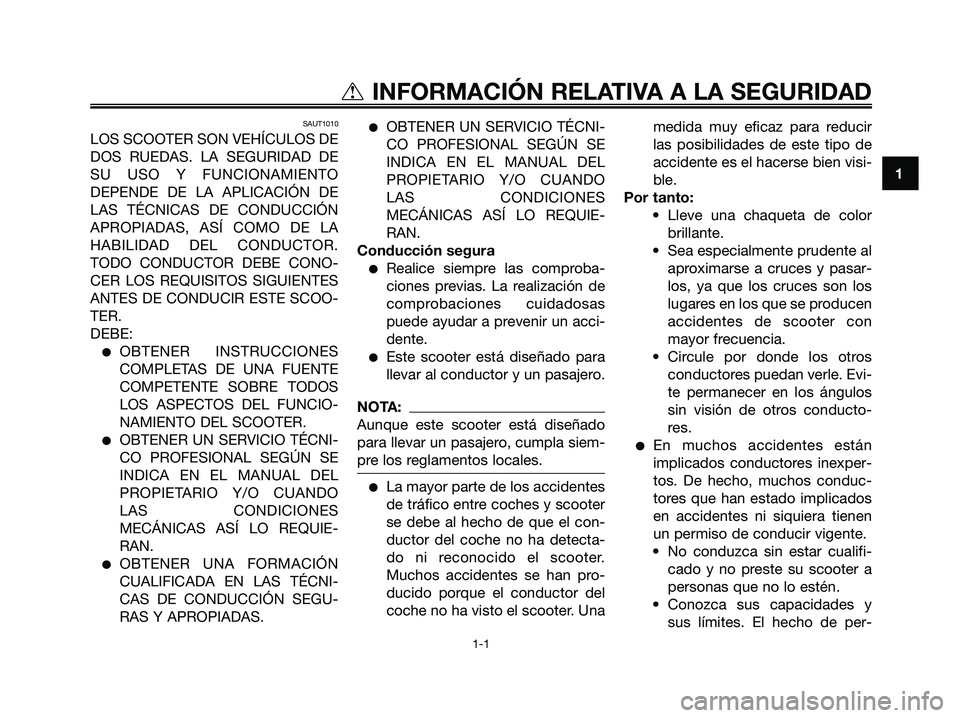

SAUT1010
LOS SCOOTER SON VEHÍCULOS DE
DOS RUEDAS. LA SEGURIDAD DE
SU USO Y FUNCIONAMIENTO
DEPENDE DE LA APLICACIÓN DE
LAS TÉCNICAS DE CONDUCCIÓN
APROPIADAS, ASÍ COMO DE LA
HABILIDAD DEL CONDUCTOR.
TODO CONDUCTOR DEBE CONO-
CER LOS REQUISITOS SIGUIENTES
ANTES DE CONDUCIR ESTE SCOO-
TER.
DEBE:
●OBTENER INSTRUCCIONES
COMPLETAS DE UNA FUENTE
COMPETENTE SOBRE TODOS
LOS ASPECTOS DEL FUNCIO-
NAMIENTO DEL SCOOTER.
●OBTENER UN SERVICIO TÉCNI-
CO PROFESIONAL SEGÚN SE
INDICA EN EL MANUAL DEL
PROPIETARIO Y/O CUANDO
LAS CONDICIONES
MECÁNICAS ASÍ LO REQUIE-
RAN.
●OBTENER UNA FORMACIÓN
CUALIFICADA EN LAS TÉCNI-
CAS DE CONDUCCIÓN SEGU-
RAS Y APROPIADAS.
●OBTENER UN SERVICIO TÉCNI-
CO PROFESIONAL SEGÚN SE
INDICA EN EL MANUAL DEL
PROPIETARIO Y/O CUANDO
LAS CONDICIONES
MECÁNICAS ASÍ LO REQUIE-
RAN.
Conducción segura
●Realice siempre las comproba-
ciones previas. La realización de
comprobaciones cuidadosas
puede ayudar a prevenir un acci-
dente.
●Este scooter está diseñado para
llevar al conductor y un pasajero.
NOTA:
Aunque este scooter está diseñado
para llevar un pasajero, cumpla siem-
pre los reglamentos locales.
●La mayor parte de los accidentes
de tráfico entre coches y scooter
se debe al hecho de que el con-
ductor del coche no ha detecta-
do ni reconocido el scooter.
Muchos accidentes se han pro-
ducido porque el conductor del
coche no ha visto el scooter. Unamedida muy eficaz para reducir
las posibilidades de este tipo de
accidente es el hacerse bien visi-
ble.
Por tanto:
• Lleve una chaqueta de color
brillante.
• Sea especialmente prudente al
aproximarse a cruces y pasar-
los, ya que los cruces son los
lugares en los que se producen
accidentes de scooter con
mayor frecuencia.
• Circule por donde los otros
conductores puedan verle. Evi-
te permanecer en los ángulos
sin visión de otros conducto-
res.
●En muchos accidentes están
implicados conductores inexper-
tos. De hecho, muchos conduc-
tores que han estado implicados
en accidentes ni siquiera tienen
un permiso de conducir vigente.
• No conduzca sin estar cualifi-
cado y no preste su scooter a
personas que no lo estén.
• Conozca sus capacidades y
sus límites. El hecho de per-
1
tINFORMACIÓN RELATIVA A LA SEGURIDAD
1-1
5RW-F8199-S4.QXD 21/11/07 11:08 Página 7
Page 8 of 80

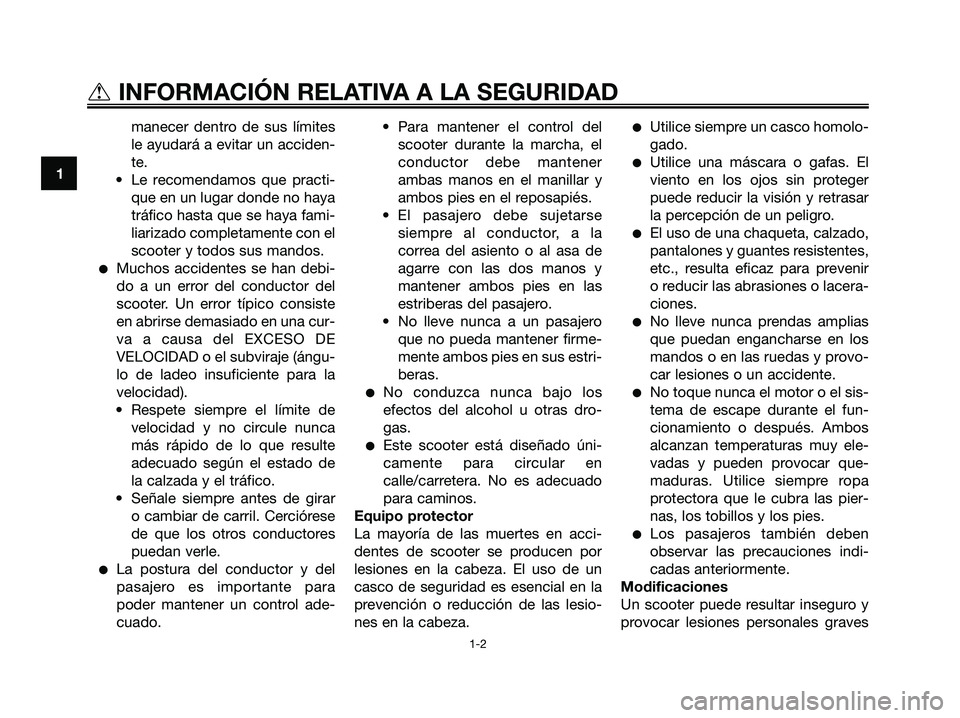

manecer dentro de sus límites
le ayudará a evitar un acciden-
te.
• Le recomendamos que practi-
que en un lugar donde no haya
tráfico hasta que se haya fami-
liarizado completamente con el
scooter y todos sus mandos.
●Muchos accidentes se han debi-
do a un error del conductor del
scooter. Un error típico consiste
en abrirse demasiado en una cur-
va a causa del EXCESO DE
VELOCIDAD o el subviraje (ángu-
lo de ladeo insuficiente para la
velocidad).
• Respete siempre el límite de
velocidad y no circule nunca
más rápido de lo que resulte
adecuado según el estado de
la calzada y el tráfico.
• Señale siempre antes de girar
o cambiar de carril. Cerciórese
de que los otros conductores
puedan verle.
●La postura del conductor y del
pasajero es importante para
poder mantener un control ade-
cuado.• Para mantener el control del
scooter durante la marcha, el
conductor debe mantener
ambas manos en el manillar y
ambos pies en el reposapiés.
• El pasajero debe sujetarse
siempre al conductor, a la
correa del asiento o al asa de
agarre con las dos manos y
mantener ambos pies en las
estriberas del pasajero.
• No lleve nunca a un pasajero
que no pueda mantener firme-
mente ambos pies en sus estri-
beras.
●No conduzca nunca bajo los
efectos del alcohol u otras dro-
gas.
●Este scooter está diseñado úni-
camente para circular en
calle/carretera. No es adecuado
para caminos.
Equipo protector
La mayoría de las muertes en acci-
dentes de scooter se producen por
lesiones en la cabeza. El uso de un
casco de seguridad es esencial en la
prevención o reducción de las lesio-
nes en la cabeza.
●Utilice siempre un casco homolo-
gado.
●Utilice una máscara o gafas. El
viento en los ojos sin proteger
puede reducir la visión y retrasar
la percepción de un peligro.
●El uso de una chaqueta, calzado,
pantalones y guantes resistentes,
etc., resulta eficaz para prevenir
o reducir las abrasiones o lacera-
ciones.
●No lleve nunca prendas amplias
que puedan engancharse en los
mandos o en las ruedas y provo-
car lesiones o un accidente.
●No toque nunca el motor o el sis-
tema de escape durante el fun-
cionamiento o después. Ambos
alcanzan temperaturas muy ele-
vadas y pueden provocar que-
maduras. Utilice siempre ropa
protectora que le cubra las pier-
nas, los tobillos y los pies.
●Los pasajeros también deben
observar las precauciones indi-
cadas anteriormente.
Modificaciones
Un scooter puede resultar inseguro y
provocar lesiones personales graves
1
tINFORMACIÓN RELATIVA A LA SEGURIDAD
1-2
5RW-F8199-S4.QXD 21/11/07 11:08 Página 8
Page 9 of 80
si se han realizado en él modificacio-
nes sin la aprobación de Yamaha o se
han eliminado equipos originales. Asi-
mismo, el uso de un scooter modifi-
cado puede ser ilegal.
Carga y accesorios
La incorporación de accesorios o car-
ga que modifiquen la distribución del
peso del scooter puede reducir su
estabilidad y manejabilidad. Para evi-
tar la posibilidad de un accidente,
tenga mucho cuidado al añadir carga
o accesorios al scooter. Si ha añadido
carga o accesorios al scooter, con-
duzca con mucha precaución. A con-
tinuación exponemos algunas reglas
generales que se deben observar en
caso de cargar equipaje o añadir
accesorios al scooter:
Carga
El peso total del conductor, el pasaje-
ro, accesorios y equipaje no debe
superar una carga máxima.Cuando cargue el scooter dentro de
este límite de peso, tenga en cuenta
lo siguiente:
●El peso del equipaje y los acce-
sorios debe mantenerse lo más
bajo y cerca posible del scooter.
Distribuya el peso lo más unifor-
memente posible en los dos
lados del scooter a fin de reducir
al mínimo el desequilibrio o ines-
tabilidad.
●El desplazamiento de pesos pue-
de crear un desequilibrio repenti-
no. Verifique que los accesorios y
la carga estén bien sujetos al
scooter antes de iniciar la mar-
cha. Compruebe con frecuencia
las fijaciones de los accesorios y
las sujeciones de la carga.
●No sujete nunca objetos largos o
pesados al manillar, la horquilla
delantera o el guardabarros
delantero. Dichos objetos pue-
den crear inestabilidad en el
manejo o disminuir la respuesta
de la dirección.
Accesorios
Los accesorios originales Yamaha
han sido diseñados específicamentepara este scooter. Yamaha no puede
analizar todos los accesorios de otras
marcas disponibles en el mercado;
por tanto, la adecuada selección, ins-
talación y uso de accesorios de otras
marcas queda bajo la responsabilidad
del usuario. Tenga mucho cuidado al
seleccionar e instalar cualquier acce-
sorio.
Cuando instale accesorios, tenga en
cuenta las recomendaciones siguien-
tes, así como las que se facilitan en el
apartado “Carga”.
●No instale nunca accesorios o
lleve carga que puedan afectar a
las prestaciones del scooter.
Revise cuidadosamente el acce-
sorio antes de utilizarlo, a fin de
cerciorarse de que de ningún
modo reduzca la distancia al
suelo ni el ángulo de inclinación,
ni limite el recorrido de la sus-
pensión, el recorrido de la direc-
ción o el funcionamiento de los
mandos ni obstaculice las luces
o reflectores.
• Los accesorios montados en el
manillar o en la zona de la hor-
quilla delantera pueden crear
Carga máxima:
CS50 169 kg (373 lb)
CS50M 169 kg (373 lb)
CS50Z 166 kg (366 lb)
1
tINFORMACIÓN RELATIVA A LA SEGURIDAD
1-3
5RW-F8199-S4.QXD 21/11/07 11:08 Página 9
Page 10 of 80

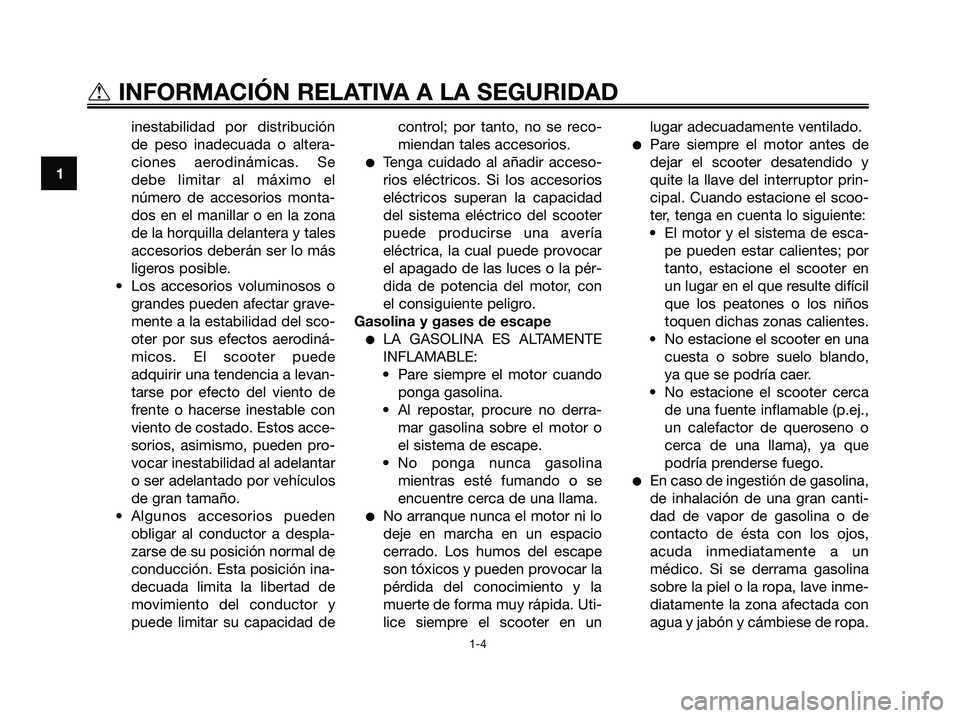

inestabilidad por distribución
de peso inadecuada o altera-
ciones aerodinámicas. Se
debe limitar al máximo el
número de accesorios monta-
dos en el manillar o en la zona
de la horquilla delantera y tales
accesorios deberán ser lo más
ligeros posible.
• Los accesorios voluminosos o
grandes pueden afectar grave-
mente a la estabilidad del sco-
oter por sus efectos aerodiná-
micos. El scooter puede
adquirir una tendencia a levan-
tarse por efecto del viento de
frente o hacerse inestable con
viento de costado. Estos acce-
sorios, asimismo, pueden pro-
vocar inestabilidad al adelantar
o ser adelantado por vehículos
de gran tamaño.
• Algunos accesorios pueden
obligar al conductor a despla-
zarse de su posición normal de
conducción. Esta posición ina-
decuada limita la libertad de
movimiento del conductor y
puede limitar su capacidad decontrol; por tanto, no se reco-
miendan tales accesorios.
●Tenga cuidado al añadir acceso-
rios eléctricos. Si los accesorios
eléctricos superan la capacidad
del sistema eléctrico del scooter
puede producirse una avería
eléctrica, la cual puede provocar
el apagado de las luces o la pér-
dida de potencia del motor, con
el consiguiente peligro.
Gasolina y gases de escape
●LA GASOLINA ES ALTAMENTE
INFLAMABLE:
• Pare siempre el motor cuando
ponga gasolina.
• Al repostar, procure no derra-
mar gasolina sobre el motor o
el sistema de escape.
• No ponga nunca gasolina
mientras esté fumando o se
encuentre cerca de una llama.
●No arranque nunca el motor ni lo
deje en marcha en un espacio
cerrado. Los humos del escape
son tóxicos y pueden provocar la
pérdida del conocimiento y la
muerte de forma muy rápida. Uti-
lice siempre el scooter en unlugar adecuadamente ventilado.
●Pare siempre el motor antes de
dejar el scooter desatendido y
quite la llave del interruptor prin-
cipal. Cuando estacione el scoo-
ter, tenga en cuenta lo siguiente:
• El motor y el sistema de esca-
pe pueden estar calientes; por
tanto, estacione el scooter en
un lugar en el que resulte difícil
que los peatones o los niños
toquen dichas zonas calientes.
• No estacione el scooter en una
cuesta o sobre suelo blando,
ya que se podría caer.
• No estacione el scooter cerca
de una fuente inflamable (p.ej.,
un calefactor de queroseno o
cerca de una llama), ya que
podría prenderse fuego.
●En caso de ingestión de gasolina,
de inhalación de una gran canti-
dad de vapor de gasolina o de
contacto de ésta con los ojos,
acuda inmediatamente a un
médico. Si se derrama gasolina
sobre la piel o la ropa, lave inme-
diatamente la zona afectada con
agua y jabón y cámbiese de ropa.
1
tINFORMACIÓN RELATIVA A LA SEGURIDAD
1-4
5RW-F8199-S4.QXD 21/11/07 11:08 Página 10
