HAU10110
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del CS50/CS50M/CS50Z, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avan-
zate profuse nella progettazione e nella costruzione di prodotti di alto livello qualitativo che hanno valso alla Yamaha la
sua reputazione di assoluta affidabilità.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che la vostra
CS50/CS50M/CS50Z offre. Il libretto di uso e manutenzione non fornisce solo istruzioni sul funzionamento, la verifica e
la manutenzione del vostro scooter, ma indica anche come salvaguardare sé stessi e gli altri evitando problemi e ris-
chio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il vostro scooter nelle migliori condizioni pos-
sibili. Se una volta letto il manuale, avesse ulteriori quesiti da porre, si rivolga liberamente al Suo concessionario Yama-
ha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordi sempre di anteporre la sicurezza ad ogni
altra cosa.
INTRODUZIONE
5RW-F8199-H4ok.QXD 20/11/07 09:29 Página 2
Page 3 of 80

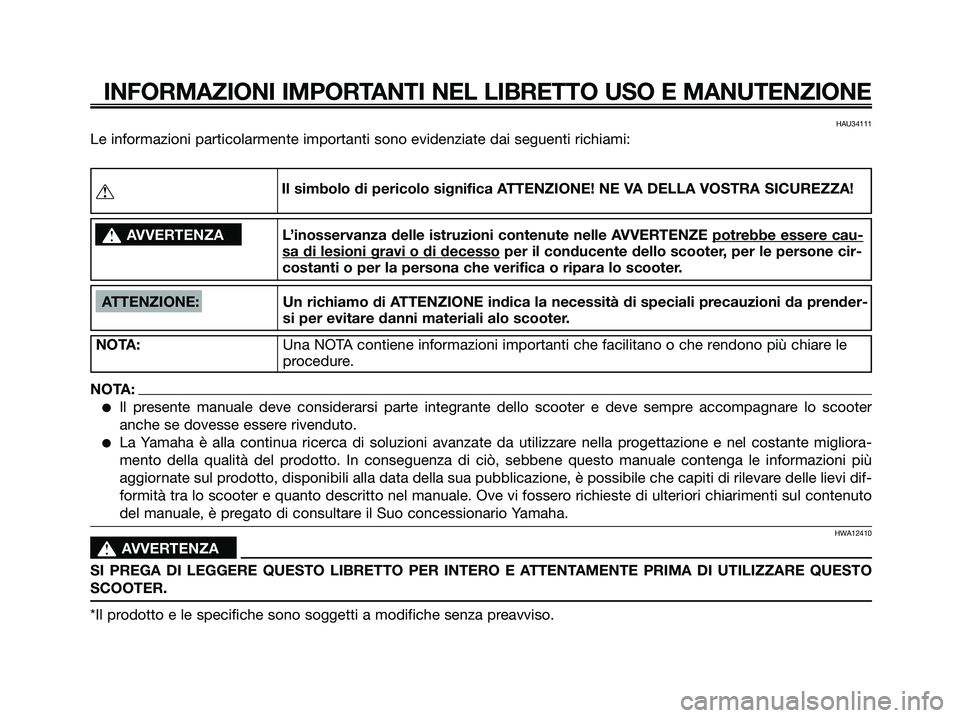

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
HAU34111
Le informazioni particolarmente importanti sono evidenziate dai seguenti richiami:
ATTENZIONE: Un richiamo di ATTENZIONE indica la necessità di speciali precauzioni da prender-
si per evitare danni materiali alo scooter.
NOTA:Una NOTA contiene informazioni importanti che facilitano o che rendono più chiare le
procedure.
NOTA:
●Il presente manuale deve considerarsi parte integrante dello scooter e deve sempre accompagnare lo scooter
anche se dovesse essere rivenduto.
●La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante migliora-
mento della qualità del prodotto. In conseguenza di ciò, sebbene questo manuale contenga le informazioni più
aggiornate sul prodotto, disponibili alla data della sua pubblicazione, è possibile che capiti di rilevare delle lievi dif-
formità tra lo scooter e quanto descritto nel manuale. Ove vi fossero richieste di ulteriori chiarimenti sul contenuto
del manuale, è pregato di consultare il Suo concessionario Yamaha.
HWA12410
s s
AVVERTENZA
SI PREGA DI LEGGERE QUESTO LIBRETTO PER INTERO E ATTENTAMENTE PRIMA DI UTILIZZARE QUESTO
SCOOTER.
*Il prodotto e le specifiche sono soggetti a modifiche senza preavviso.
s s
AVVERTENZAL’inosservanza delle istruzioni contenute nelle AVVERTENZE potrebbe essere cau-
sa di lesioni gravi o di decessoper il conducente dello scooter, per le persone cir-
costanti o per la persona che verifica o ripara lo scooter.
Il simbolo di pericolo significa ATTENZIONE! NE VA DELLA VOSTRA SICUREZZA!t
5RW-F8199-H4ok.QXD 20/11/07 09:29 Página 3
Page 4 of 80
HAUS1172
INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
CS50/CS50M/CS50Z
USO E MANUTENZIONE
©2007 della YAMAHA MOTOR ESPAÑA S.A.
1a edizione, Ottobre 2007
Tutti i diritti sono riservati.
È vietata espressamente la ristampa o l’uso
non autorizzato
senza il permesso scritto della
YAMAHA MOTOR ESPAÑA S.A.
Stampato in Spagna.
5RW-F8199-H4ok.QXD 20/11/07 09:29 Página 4
Page 5 of 80

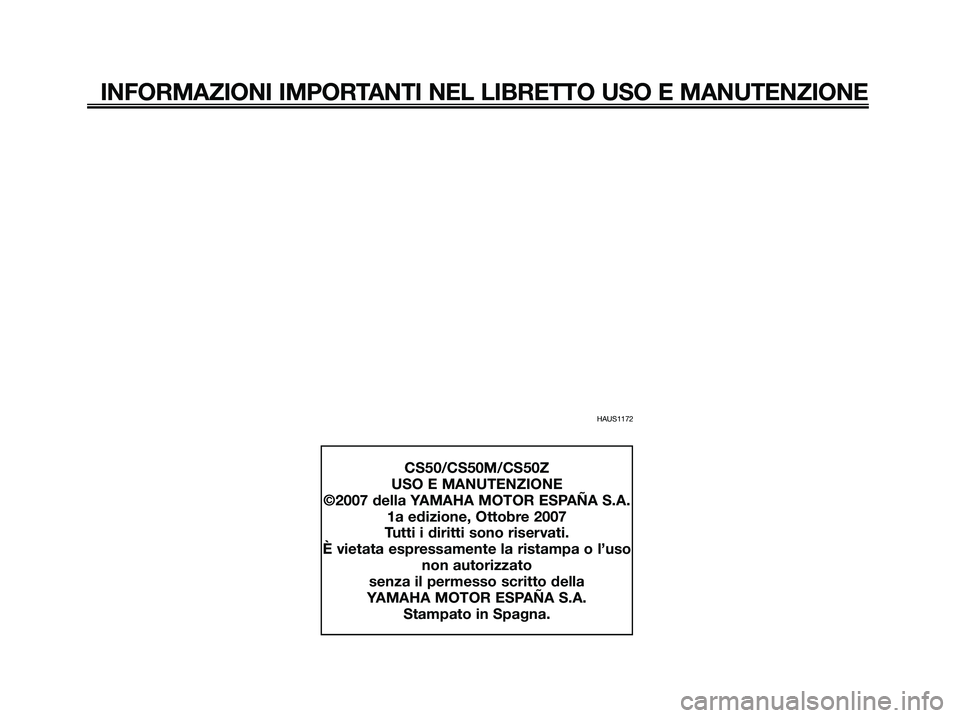

INFORMAZIONI DI SICUREZZA........1-1
Ulteriori consigli per una guida
sicura .............................................1-5
DESCRIZIONE.....................................2-1
Vista da sinistra ................................2-1
Vista da destra ..................................2-3
Comandi e strumentazione...............2-5
FUNZIONI DEGLI STRUMENTI
E DEI COMANDI.................................3-1
Blocchetto di accensione/
bloccasterzo ..................................3-1
Spie di segnalazione e di
avvertimento ..................................3-2
Tachimetro ........................................3-4
Display multifunzione........................3-4
Interruttori manubrio .........................3-6
Leva del freno anteriore ....................3-7
Leva del freno posteriore ..................3-8
Tappi serbatoio carburante
e serbatoio olio per motori
a 2 tempi .......................................3-8
Carburante ........................................3-9
Convertitore catalitico.......................3-9
Olio per motori a 2 tempi ...............3-10
Serbatoio olio per motori a
2 tempi ........................................3-10
Pedale di avviamento .....................3-11
Sella del pilota ................................3-11
Scomparto portaoggetti .................3-12
Gancio della cinghia portabagagli ..3-13CONTROLLI PRIMA
DELL’UTILIZZO...................................4-1
Elenco dei controlli prima
dell’utilizzo .....................................4-2
UTILIZZO E PUNTI IMPORTANTI
RELATIVI ALLA GUIDA.......................5-1
Avviamento del motore a freddo ......5-1
Avvio del mezzo................................5-2
Accelerazione e decelerazione .........5-3
Frenatura...........................................5-3
Consigli per ridurre il consumo del
carburante .....................................5-4
Rodaggio ..........................................5-4
Parcheggio ........................................5-4
MANUTENZIONE PERIODICA
E PICCOLE RIPARAZIONI..................6-1
Manutenzione periodica e
lubrificazione .................................6-2
Rimozione e installazione della
carenatura e del pannello..............6-6
Controllo della candela .....................6-7
Olio trasmissione finale.....................6-8
Liquido refrigerante (solo per modelli
con raffreddamento a liquido) .......6-9
Elemento filtrante ............................6-11
Messa a punto del carburatore ......6-11
Regolazione del gioco del cavo
dell’acceleratore ..........................6-11
Pneumatici ......................................6-12
Ruote in lega...................................6-14Controllo del gioco della leva
del freno anteriore .......................6-15
Regolazione gioco della leva freno
posteriore ....................................6-15
Controllo delle pastiglie del freno
anteriore e delle ganasce
del freno posteriore .....................6-16
Controllo del livello liquido freni .....6-17
Sostituzione del liquido freni ..........6-18
Controllo e lubrificazione della
manopola e del cavo
acceleratore .................................6-18
Lubrificazione delle leve freno
anteriore e posteriore ..................6-19
Controllo e lubrificazione del
cavalletto centrale .......................6-19
Controllo della forcella ....................6-20
Controllo dello sterzo......................6-20
Controllo dei cuscinetti delle
ruote ............................................6-21
Batteria ...........................................6-21
Sostituzione del fusibile ..................6-23
Sostituzione di una lampadina
faro o di una lampadina indicatore
direzione anteriore .......................6-23
Sostituzione della lampada fanalino
posteriore/stop oppure di una
lampada indicatore di direzione
posteriore ....................................6-25
Sostituzione di una lampada luce
di posizione anteriore ..................6-27
Ricerca ed eliminazione guasti .......6-27
INDICE
5RW-F8199-H4ok.QXD 20/11/07 09:29 Página 5
Page 6 of 80

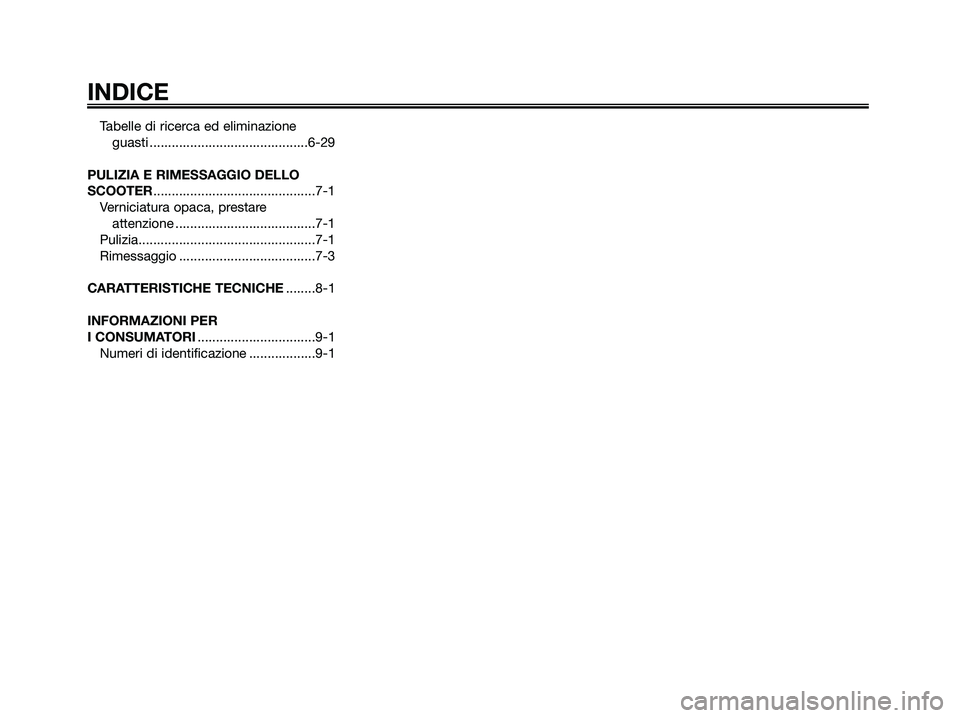

Tabelle di ricerca ed eliminazione
guasti ...........................................6-29
PULIZIA E RIMESSAGGIO DELLO
SCOOTER............................................7-1
Verniciatura opaca, prestare
attenzione ......................................7-1
Pulizia................................................7-1
Rimessaggio .....................................7-3
CARATTERISTICHE TECNICHE........8-1
INFORMAZIONI PER
I CONSUMATORI................................9-1
Numeri di identificazione ..................9-1
INDICE
5RW-F8199-H4ok.QXD 20/11/07 09:29 Página 6
Page 7 of 80

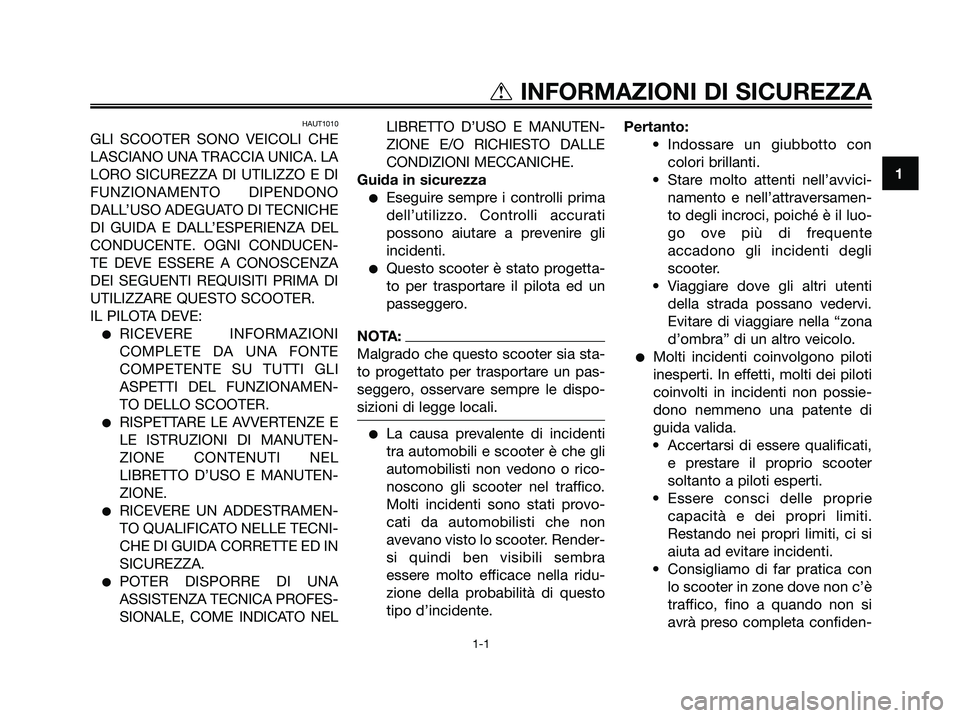

HAUT1010
GLI SCOOTER SONO VEICOLI CHE
LASCIANO UNA TRACCIA UNICA. LA
LORO SICUREZZA DI UTILIZZO E DI
FUNZIONAMENTO DIPENDONO
DALL’USO ADEGUATO DI TECNICHE
DI GUIDA E DALL’ESPERIENZA DEL
CONDUCENTE. OGNI CONDUCEN-
TE DEVE ESSERE A CONOSCENZA
DEI SEGUENTI REQUISITI PRIMA DI
UTILIZZARE QUESTO SCOOTER.
IL PILOTA DEVE:
●RICEVERE INFORMAZIONI
COMPLETE DA UNA FONTE
COMPETENTE SU TUTTI GLI
ASPETTI DEL FUNZIONAMEN-
TO DELLO SCOOTER.
●RISPETTARE LE AVVERTENZE E
LE ISTRUZIONI DI MANUTEN-
ZIONE CONTENUTI NEL
LIBRETTO D’USO E MANUTEN-
ZIONE.
●RICEVERE UN ADDESTRAMEN-
TO QUALIFICATO NELLE TECNI-
CHE DI GUIDA CORRETTE ED IN
SICUREZZA.
●POTER DISPORRE DI UNA
ASSISTENZA TECNICA PROFES-
SIONALE, COME INDICATO NELLIBRETTO D’USO E MANUTEN-
ZIONE E/O RICHIESTO DALLE
CONDIZIONI MECCANICHE.
Guida in sicurezza
●Eseguire sempre i controlli prima
dell’utilizzo. Controlli accurati
possono aiutare a prevenire gli
incidenti.
●Questo scooter è stato progetta-
to per trasportare il pilota ed un
passeggero.
NOTA:
Malgrado che questo scooter sia sta-
to progettato per trasportare un pas-
seggero, osservare sempre le dispo-
sizioni di legge locali.
●La causa prevalente di incidenti
tra automobili e scooter è che gli
automobilisti non vedono o rico-
noscono gli scooter nel traffico.
Molti incidenti sono stati provo-
cati da automobilisti che non
avevano visto lo scooter. Render-
si quindi ben visibili sembra
essere molto efficace nella ridu-
zione della probabilità di questo
tipo d’incidente.Pertanto:
• Indossare un giubbotto con
colori brillanti.
• Stare molto attenti nell’avvici-
namento e nell’attraversamen-
to degli incroci, poiché è il luo-
go ove più di frequente
accadono gli incidenti degli
scooter.
• Viaggiare dove gli altri utenti
della strada possano vedervi.
Evitare di viaggiare nella “zona
d’ombra” di un altro veicolo.
●Molti incidenti coinvolgono piloti
inesperti. In effetti, molti dei piloti
coinvolti in incidenti non possie-
dono nemmeno una patente di
guida valida.
• Accertarsi di essere qualificati,
e prestare il proprio scooter
soltanto a piloti esperti.
• Essere consci delle proprie
capacità e dei propri limiti.
Restando nei propri limiti, ci si
aiuta ad evitare incidenti.
• Consigliamo di far pratica con
lo scooter in zone dove non c’è
traffico, fino a quando non si
avrà preso completa confiden-
1
tINFORMAZIONI DI SICUREZZA
1-1
5RW-F8199-H4ok.QXD 20/11/07 09:29 Página 7
Page 8 of 80

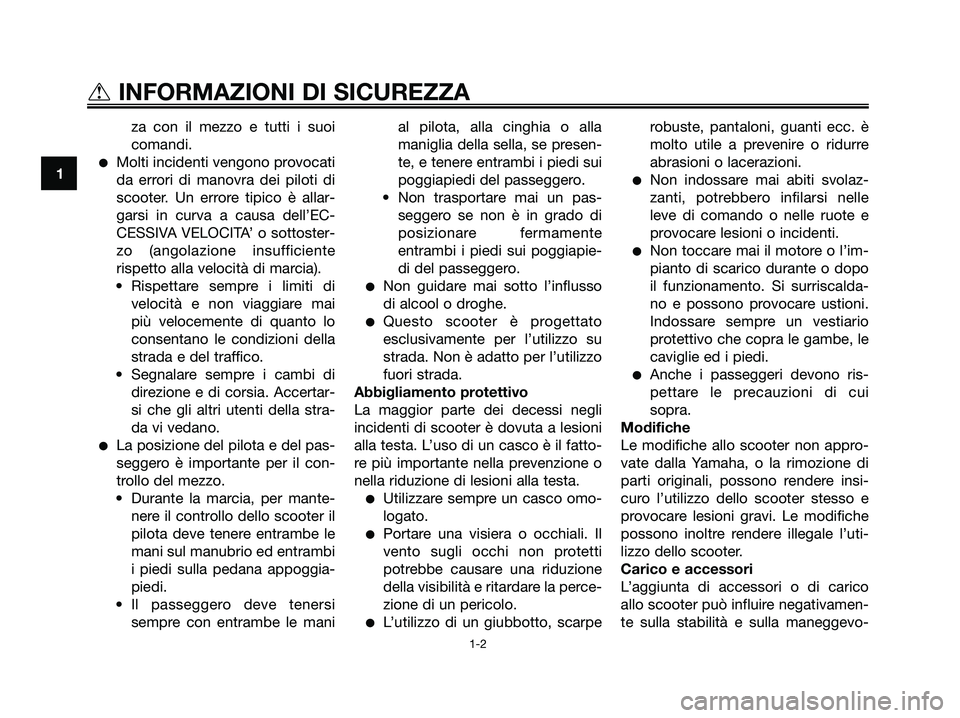

za con il mezzo e tutti i suoi
comandi.
●Molti incidenti vengono provocati
da errori di manovra dei piloti di
scooter. Un errore tipico è allar-
garsi in curva a causa dell’EC-
CESSIVA VELOCITA’ o sottoster-
zo (angolazione insufficiente
rispetto alla velocità di marcia).
• Rispettare sempre i limiti di
velocità e non viaggiare mai
più velocemente di quanto lo
consentano le condizioni della
strada e del traffico.
• Segnalare sempre i cambi di
direzione e di corsia. Accertar-
si che gli altri utenti della stra-
da vi vedano.
●La posizione del pilota e del pas-
seggero è importante per il con-
trollo del mezzo.
• Durante la marcia, per mante-
nere il controllo dello scooter il
pilota deve tenere entrambe le
mani sul manubrio ed entrambi
i piedi sulla pedana appoggia-
piedi.
• Il passeggero deve tenersi
sempre con entrambe le manial pilota, alla cinghia o alla
maniglia della sella, se presen-
te, e tenere entrambi i piedi sui
poggiapiedi del passeggero.
• Non trasportare mai un pas-
seggero se non è in grado di
posizionare fermamente
entrambi i piedi sui poggiapie-
di del passeggero.
●Non guidare mai sotto l’influsso
di alcool o droghe.
●Questo scooter è progettato
esclusivamente per l’utilizzo su
strada. Non è adatto per l’utilizzo
fuori strada.
Abbigliamento protettivo
La maggior parte dei decessi negli
incidenti di scooter è dovuta a lesioni
alla testa. L’uso di un casco è il fatto-
re più importante nella prevenzione o
nella riduzione di lesioni alla testa.
●Utilizzare sempre un casco omo-
logato.
●Portare una visiera o occhiali. Il
vento sugli occhi non protetti
potrebbe causare una riduzione
della visibilità e ritardare la perce-
zione di un pericolo.
●L’utilizzo di un giubbotto, scarperobuste, pantaloni, guanti ecc. è
molto utile a prevenire o ridurre
abrasioni o lacerazioni.
●Non indossare mai abiti svolaz-
zanti, potrebbero infilarsi nelle
leve di comando o nelle ruote e
provocare lesioni o incidenti.
●Non toccare mai il motore o l’im-
pianto di scarico durante o dopo
il funzionamento. Si surriscalda-
no e possono provocare ustioni.
Indossare sempre un vestiario
protettivo che copra le gambe, le
caviglie ed i piedi.
●Anche i passeggeri devono ris-
pettare le precauzioni di cui
sopra.
Modifiche
Le modifiche allo scooter non appro-
vate dalla Yamaha, o la rimozione di
parti originali, possono rendere insi-
curo l’utilizzo dello scooter stesso e
provocare lesioni gravi. Le modifiche
possono inoltre rendere illegale l’uti-
lizzo dello scooter.
Carico e accessori
L’aggiunta di accessori o di carico
allo scooter può influire negativamen-
te sulla stabilità e sulla maneggevo-
1
tINFORMAZIONI DI SICUREZZA
1-2
5RW-F8199-H4ok.QXD 20/11/07 09:29 Página 8
Page 9 of 80

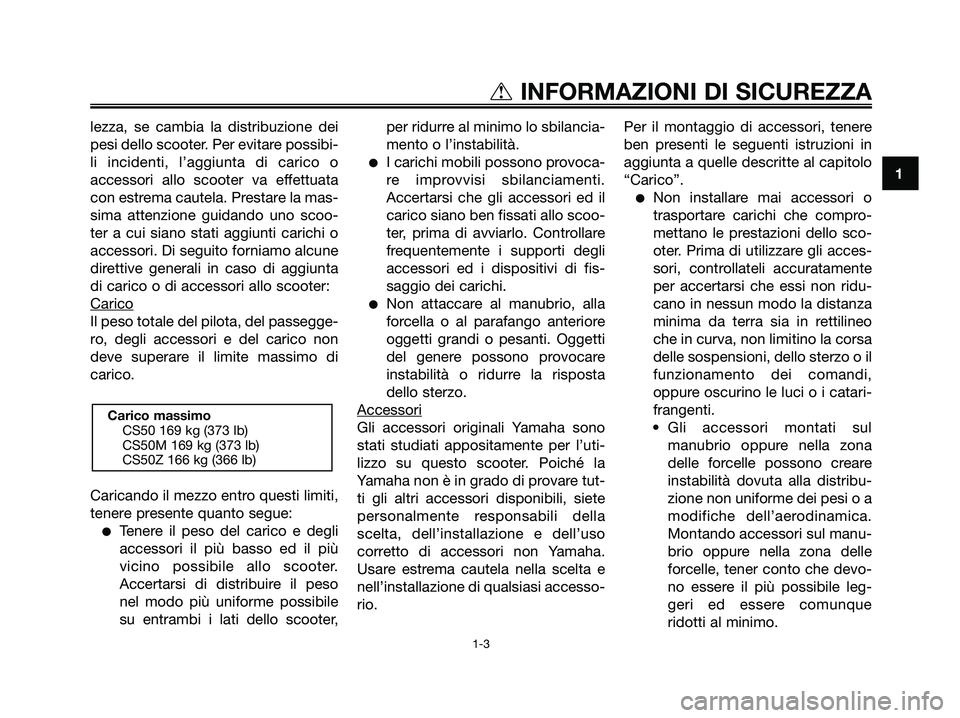

lezza, se cambia la distribuzione dei
pesi dello scooter. Per evitare possibi-
li incidenti, l’aggiunta di carico o
accessori allo scooter va effettuata
con estrema cautela. Prestare la mas-
sima attenzione guidando uno scoo-
ter a cui siano stati aggiunti carichi o
accessori. Di seguito forniamo alcune
direttive generali in caso di aggiunta
di carico o di accessori allo scooter:
Carico
Il peso totale del pilota, del passegge-
ro, degli accessori e del carico non
deve superare il limite massimo di
carico.
Caricando il mezzo entro questi limiti,
tenere presente quanto segue:
●Tenere il peso del carico e degli
accessori il più basso ed il più
vicino possibile allo scooter.
Accertarsi di distribuire il peso
nel modo più uniforme possibile
su entrambi i lati dello scooter,per ridurre al minimo lo sbilancia-
mento o l’instabilità.
●I carichi mobili possono provoca-
re improvvisi sbilanciamenti.
Accertarsi che gli accessori ed il
carico siano ben fissati allo scoo-
ter, prima di avviarlo. Controllare
frequentemente i supporti degli
accessori ed i dispositivi di fis-
saggio dei carichi.
●Non attaccare al manubrio, alla
forcella o al parafango anteriore
oggetti grandi o pesanti. Oggetti
del genere possono provocare
instabilità o ridurre la risposta
dello sterzo.
Accessori
Gli accessori originali Yamaha sono
stati studiati appositamente per l’uti-
lizzo su questo scooter. Poiché la
Yamaha non è in grado di provare tut-
ti gli altri accessori disponibili, siete
personalmente responsabili della
scelta, dell’installazione e dell’uso
corretto di accessori non Yamaha.
Usare estrema cautela nella scelta e
nell’installazione di qualsiasi accesso-
rio.Per il montaggio di accessori, tenere
ben presenti le seguenti istruzioni in
aggiunta a quelle descritte al capitolo
“Carico”.
●Non installare mai accessori o
trasportare carichi che compro-
mettano le prestazioni dello sco-
oter. Prima di utilizzare gli acces-
sori, controllateli accuratamente
per accertarsi che essi non ridu-
cano in nessun modo la distanza
minima da terra sia in rettilineo
che in curva, non limitino la corsa
delle sospensioni, dello sterzo o il
funzionamento dei comandi,
oppure oscurino le luci o i catari-
frangenti.
• Gli accessori montati sul
manubrio oppure nella zona
delle forcelle possono creare
instabilità dovuta alla distribu-
zione non uniforme dei pesi o a
modifiche dell’aerodinamica.
Montando accessori sul manu-
brio oppure nella zona delle
forcelle, tener conto che devo-
no essere il più possibile leg-
geri ed essere comunque
ridotti al minimo.
Carico massimo
CS50 169 kg (373 lb)
CS50M 169 kg (373 lb)
CS50Z 166 kg (366 lb)
1
tINFORMAZIONI DI SICUREZZA
1-3
5RW-F8199-H4ok.QXD 20/11/07 09:29 Página 9
Page 10 of 80

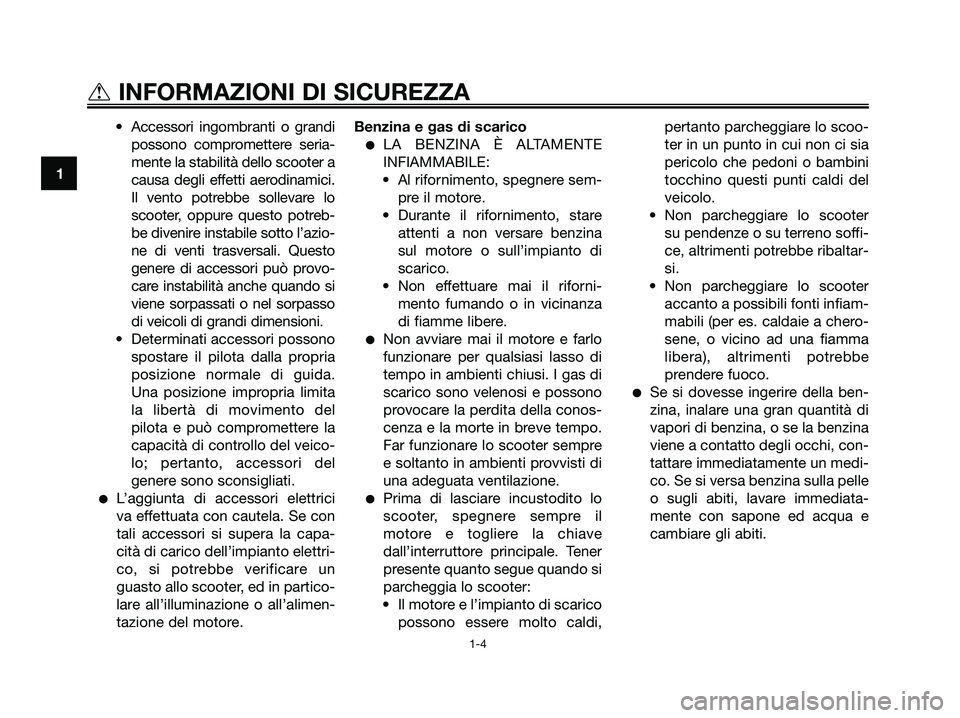

• Accessori ingombranti o grandi
possono compromettere seria-
mente la stabilità dello scooter a
causa degli effetti aerodinamici.
Il vento potrebbe sollevare lo
scooter, oppure questo potreb-
be divenire instabile sotto l’azio-
ne di venti trasversali. Questo
genere di accessori può provo-
care instabilità anche quando si
viene sorpassati o nel sorpasso
di veicoli di grandi dimensioni.
• Determinati accessori possono
spostare il pilota dalla propria
posizione normale di guida.
Una posizione impropria limita
la libertà di movimento del
pilota e può compromettere la
capacità di controllo del veico-
lo; pertanto, accessori del
genere sono sconsigliati.
●L’aggiunta di accessori elettrici
va effettuata con cautela. Se con
tali accessori si supera la capa-
cità di carico dell’impianto elettri-
co, si potrebbe verificare un
guasto allo scooter, ed in partico-
lare all’illuminazione o all’alimen-
tazione del motore.Benzina e gas di scarico
●LA BENZINA È ALTAMENTE
INFIAMMABILE:
• Al rifornimento, spegnere sem-
pre il motore.
• Durante il rifornimento, stare
attenti a non versare benzina
sul motore o sull’impianto di
scarico.
• Non effettuare mai il riforni-
mento fumando o in vicinanza
di fiamme libere.
●Non avviare mai il motore e farlo
funzionare per qualsiasi lasso di
tempo in ambienti chiusi. I gas di
scarico sono velenosi e possono
provocare la perdita della conos-
cenza e la morte in breve tempo.
Far funzionare lo scooter sempre
e soltanto in ambienti provvisti di
una adeguata ventilazione.
●Prima di lasciare incustodito lo
scooter, spegnere sempre il
motore e togliere la chiave
dall’interruttore principale. Tener
presente quanto segue quando si
parcheggia lo scooter:
• Il motore e l’impianto di scarico
possono essere molto caldi,pertanto parcheggiare lo scoo-
ter in un punto in cui non ci sia
pericolo che pedoni o bambini
tocchino questi punti caldi del
veicolo.
• Non parcheggiare lo scooter
su pendenze o su terreno soffi-
ce, altrimenti potrebbe ribaltar-
si.
• Non parcheggiare lo scooter
accanto a possibili fonti infiam-
mabili (per es. caldaie a chero-
sene, o vicino ad una fiamma
libera), altrimenti potrebbe
prendere fuoco.
●Se si dovesse ingerire della ben-
zina, inalare una gran quantità di
vapori di benzina, o se la benzina
viene a contatto degli occhi, con-
tattare immediatamente un medi-
co. Se si versa benzina sulla pelle
o sugli abiti, lavare immediata-
mente con sapone ed acqua e
cambiare gli abiti.
1
tINFORMAZIONI DI SICUREZZA
1-4
5RW-F8199-H4ok.QXD 20/11/07 09:29 Página 10
