Zum Erhöhen des Handbremshebel-
Spiels die Einstellmutter an der Brem-
sankerplatte in Richtung (a) drehen.
Zum Verringern des Handbremshe-
bel-Spiels die Einstellmutter in Rich-
tung (b) drehen.
GWA10650
s s
WARNUNG
Lässt sich die Einstellung auf diese
Weise nicht vornehmen, das Fahr-
zeug von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GAU22380
Vorderrad-
Scheibenbremsbeläge und
Hinterrad-
Trommelbremsbeläge prüfen
Der Verschleiß der Scheibenbrems-
beläge vorn und Trommelbremsbelä-
ge hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU22400

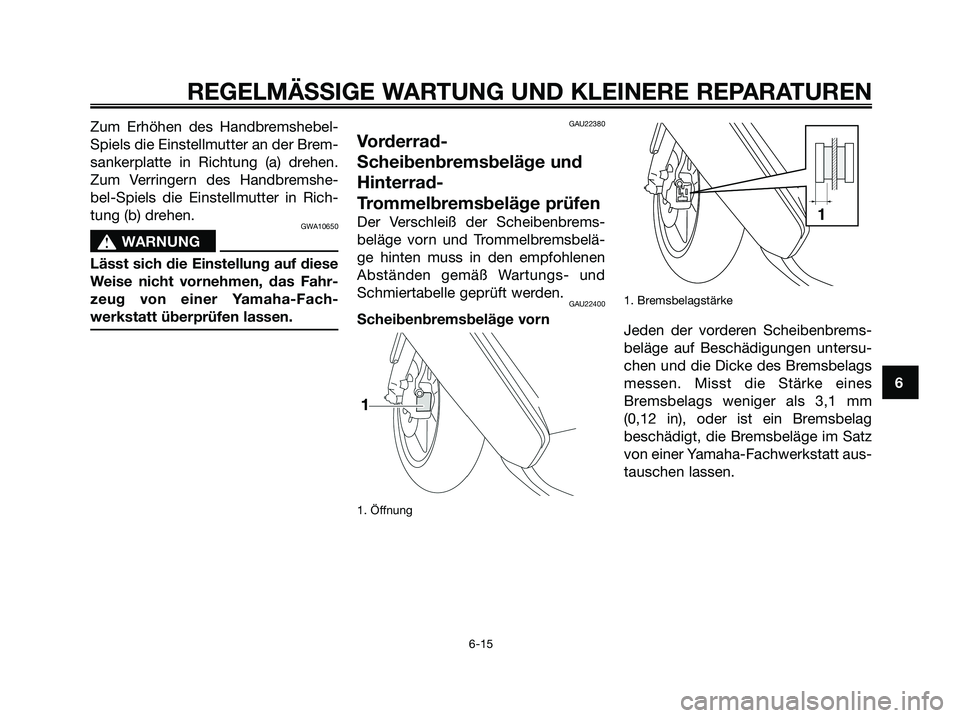

Scheibenbremsbeläge vorn
1. Öffnung1. Bremsbelagstärke
Jeden der vorderen Scheibenbrems-
beläge auf Beschädigungen untersu-
chen und die Dicke des Bremsbelags
messen. Misst die Stärke eines
Bremsbelags weniger als 3,1 mm
(0,12 in), oder ist ein Bremsbelag
beschädigt, die Bremsbeläge im Satz
von einer Yamaha-Fachwerkstatt aus-
tauschen lassen.
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-15
6
5RW-F8199-G4.QXD 20/11/07 08:40 Página 51

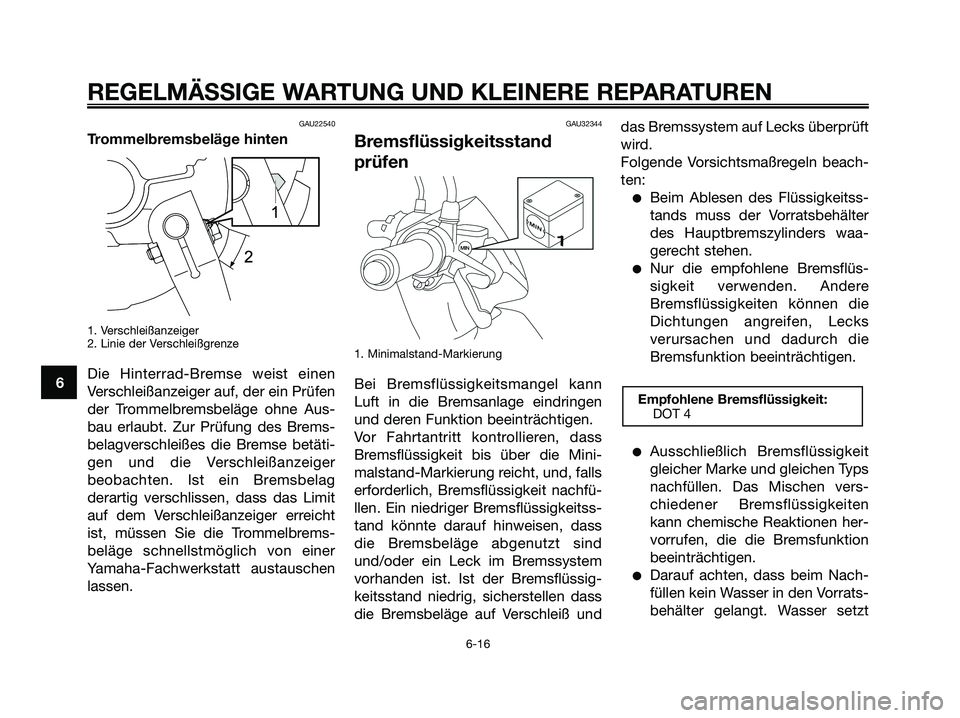

GAU22540
Trommelbremsbeläge hinten
1. Verschleißanzeiger
2. Linie der Verschleißgrenze
Die Hinterrad-Bremse weist einen
Verschleißanzeiger auf, der ein Prüfen
der Trommelbremsbeläge ohne Aus-
bau erlaubt. Zur Prüfung des Brems-
belagverschleißes die Bremse betäti-
gen und die Verschleißanzeiger
beobachten. Ist ein Bremsbelag
derartig verschlissen, dass das Limit
auf dem Verschleißanzeiger erreicht
ist, müssen Sie die Trommelbrems-
beläge schnellstmöglich von einer
Yamaha-Fachwerkstatt austauschen
lassen.
GAU32344
Bremsflüssigkeitsstand
prüfen
1. Minimalstand-Markierung
Bei Bremsflüssigkeitsmangel kann
Luft in die Bremsanlage eindringen
und deren Funktion beeinträchtigen.
Vor Fahrtantritt kontrollieren, dass
Bremsflüssigkeit bis über die Mini-
malstand-Markierung reicht, und, falls
erforderlich, Bremsflüssigkeit nachfü-
llen. Ein niedriger Bremsflüssigkeitss-
tand könnte darauf hinweisen, dass
die Bremsbeläge abgenutzt sind
und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssig-
keitsstand niedrig, sicherstellen dass
die Bremsbeläge auf Verschleiß unddas Bremssystem auf Lecks überprüft
wird.
Folgende Vorsichtsmaßregeln beach-
ten:
●Beim Ablesen des Flüssigkeitss-
tands muss der Vorratsbehälter
des Hauptbremszylinders waa-
gerecht stehen.
●Nur die empfohlene Bremsflüs-
sigkeit verwenden. Andere
Bremsflüssigkeiten können die
Dichtungen angreifen, Lecks
verursachen und dadurch die
Bremsfunktion beeinträchtigen.
●Ausschließlich Bremsflüssigkeit
gleicher Marke und gleichen Typs
nachfüllen. Das Mischen vers-
chiedener Bremsflüssigkeiten
kann chemische Reaktionen her-
vorrufen, die die Bremsfunktion
beeinträchtigen.
●Darauf achten, dass beim Nach-
füllen kein Wasser in den Vorrats-
behälter gelangt. Wasser setzt
Empfohlene Bremsflüssigkeit:
DOT 4
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-16
6
5RW-F8199-G4.QXD 20/11/07 08:40 Página 52

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-17

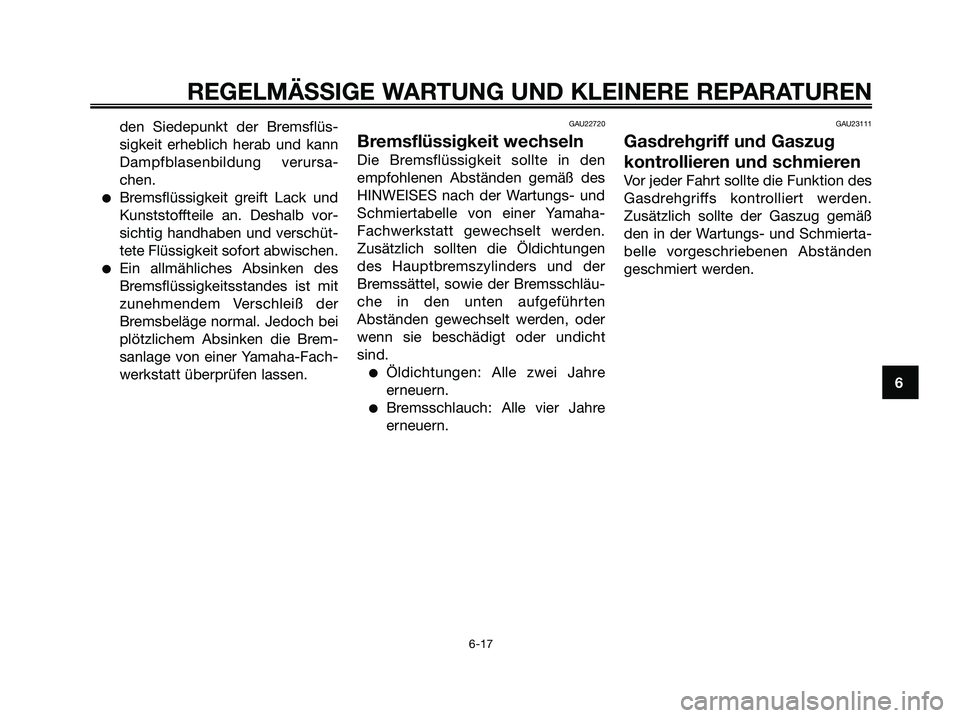

6 den Siedepunkt der Bremsflüs-
sigkeit erheblich herab und kann
Dampfblasenbildung verursa-
chen.
●Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vor-
sichtig handhaben und verschüt-
tete Flüssigkeit sofort abwischen.
●Ein allmähliches Absinken des
Bremsflüssigkeitsstandes ist mit
zunehmendem Verschleiß der
Bremsbeläge normal. Jedoch bei
plötzlichem Absinken die Brem-
sanlage von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GAU22720
Bremsflüssigkeit wechseln
Die Bremsflüssigkeit sollte in den
empfohlenen Abständen gemäß des
HINWEISES nach der Wartungs- und
Schmiertabelle von einer Yamaha-
Fachwerkstatt gewechselt werden.
Zusätzlich sollten die Öldichtungen
des Hauptbremszylinders und der
Bremssättel, sowie der Bremsschläu-
che in den unten aufgeführten
Abständen gewechselt werden, oder
wenn sie beschädigt oder undicht
sind.
●Öldichtungen: Alle zwei Jahre
erneuern.
●Bremsschlauch: Alle vier Jahre
erneuern.
GAU23111
Gasdrehgriff und Gaszug
kontrollieren und schmieren
Vor jeder Fahrt sollte die Funktion des
Gasdrehgriffs kontrolliert werden.
Zusätzlich sollte der Gaszug gemäß
den in der Wartungs- und Schmierta-
belle vorgeschriebenen Abständen
geschmiert werden.
5RW-F8199-G4.QXD 20/11/07 08:40 Página 53

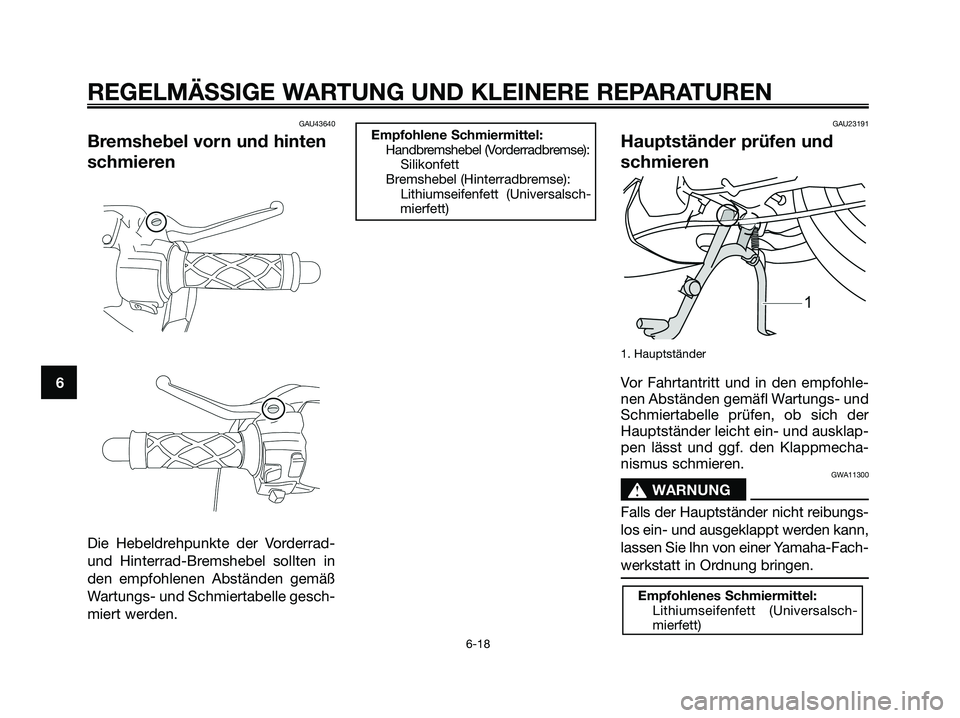

GAU43640
Bremshebel vorn und hinten
schmieren
Die Hebeldrehpunkte der Vorderrad-
und Hinterrad-Bremshebel sollten in
den empfohlenen Abständen gemäß
Wartungs- und Schmiertabelle gesch-
miert werden.
GAU23191
Hauptständer prüfen und
schmieren
1. Hauptständer
Vor Fahrtantritt und in den empfohle-
nen Abständen gemäfl Wartungs- und
Schmiertabelle prüfen, ob sich der
Hauptständer leicht ein- und ausklap-
pen lässt und ggf. den Klappmecha-
nismus schmieren.
GWA11300
s s
WARNUNG
Falls der Hauptständer nicht reibungs-
los ein- und ausgeklappt werden kann,
lassen Sie Ihn von einer Yamaha-Fach-
werkstatt in Ordnung bringen.
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalsch-
mierfett)
Empfohlene Schmiermittel:
Handbremshebel (Vorderradbremse):
Silikonfett
Bremshebel (Hinterradbremse):
Lithiumseifenfett (Universalsch-
mierfett)
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6
6-18
5RW-F8199-G4.QXD 20/11/07 08:40 Página 54

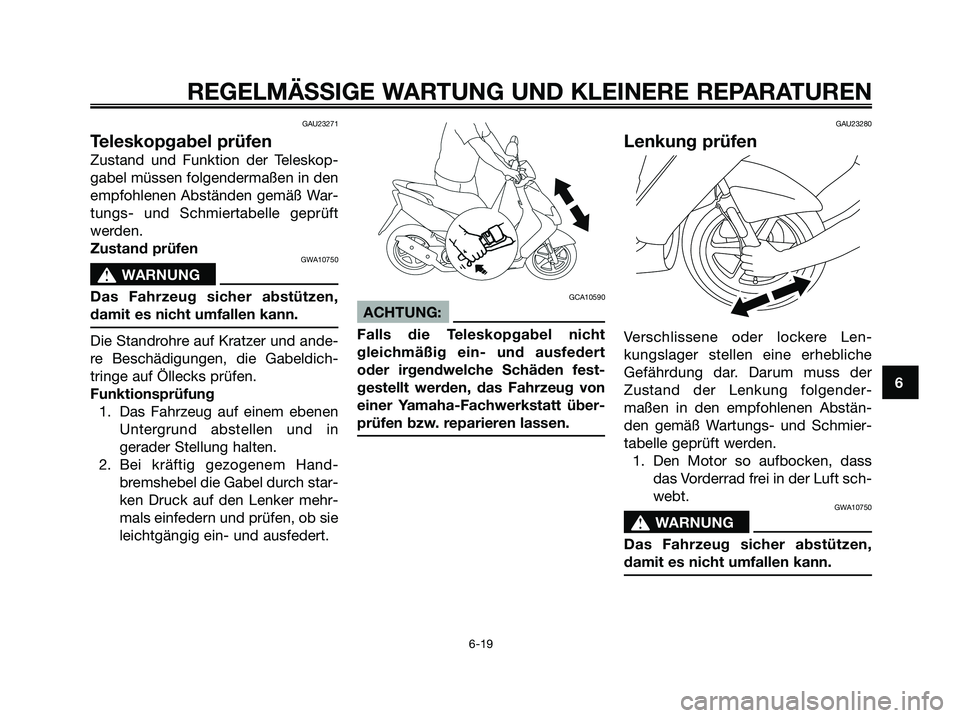

GAU23271
Teleskopgabel prüfen
Zustand und Funktion der Teleskop-
gabel müssen folgendermaßen in den
empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft
werden.
Zustand prüfen
GWA10750
s sWARNUNG
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
Die Standrohre auf Kratzer und ande-
re Beschädigungen, die Gabeldich-
tringe auf Öllecks prüfen.
Funktionsprüfung 1. Das Fahrzeug auf einem ebenen Untergrund abstellen und in
gerader Stellung halten.
2. Bei kräftig gezogenem Hand- bremshebel die Gabel durch star-
ken Druck auf den Lenker mehr-
mals einfedern und prüfen, ob sie
leichtgängig ein- und ausfedert.
GCA10590
ACHTUNG:
Falls die Teleskopgabel nicht
gleichmäßig ein- und ausfedert
oder irgendwelche Schäden fest-
gestellt werden, das Fahrzeug von
einer Yamaha-Fachwerkstatt über-
prüfen bzw. reparieren lassen.
GAU23280
Lenkung prüfen
Verschlissene oder lockere Len-
kungslager stellen eine erhebliche
Gefährdung dar. Darum muss der
Zustand der Lenkung folgender-
maßen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmier-
tabelle geprüft werden. 1. Den Motor so aufbocken, dass das Vorderrad frei in der Luft sch-
webt.
GWA10750
s s WARNUNG
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-19
6
5RW-F8199-G4.QXD 21/11/07 11:18 Página 55

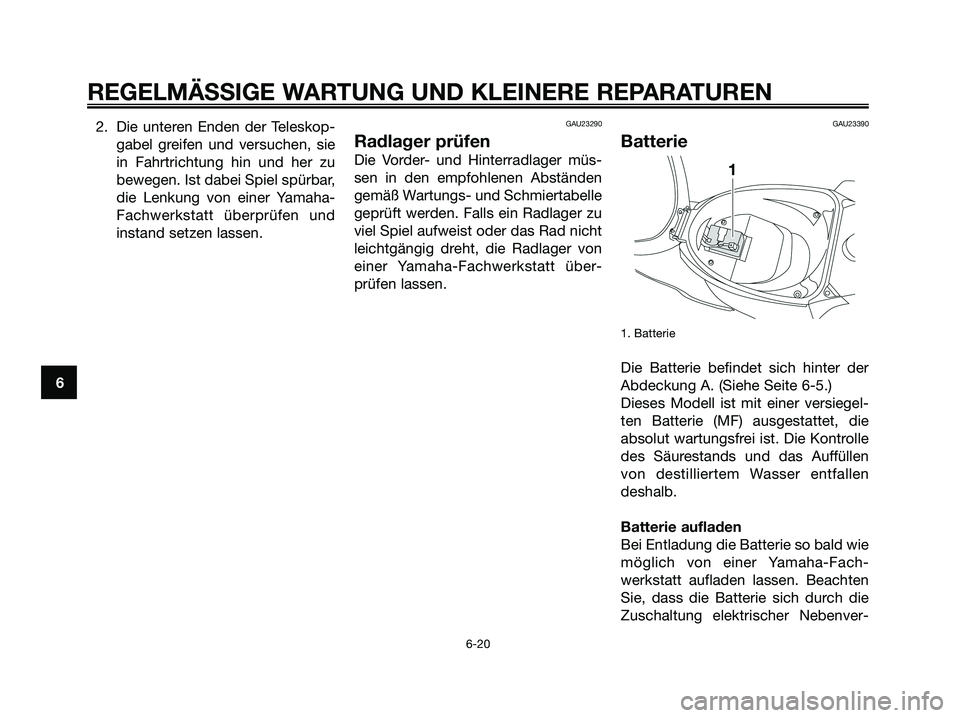

2. Die unteren Enden der Teleskop-
gabel greifen und versuchen, sie
in Fahrtrichtung hin und her zu
bewegen. Ist dabei Spiel spürbar,
die Lenkung von einer Yamaha-
Fachwerkstatt überprüfen und
instand setzen lassen.GAU23290
Radlager prüfen
Die Vorder- und Hinterradlager müs-
sen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle
geprüft werden. Falls ein Radlager zu
viel Spiel aufweist oder das Rad nicht
leichtgängig dreht, die Radlager von
einer Yamaha-Fachwerkstatt über-
prüfen lassen.
GAU23390
Batterie
1. Batterie
Die Batterie befindet sich hinter der
Abdeckung A. (Siehe Seite 6-5.)
Dieses Modell ist mit einer versiegel-
ten Batterie (MF) ausgestattet, die
absolut wartungsfrei ist. Die Kontrolle
des Säurestands und das Auffüllen
von destilliertem Wasser entfallen
deshalb.
Batterie aufladen
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fach-
werkstatt aufladen lassen. Beachten
Sie, dass die Batterie sich durch die
Zuschaltung elektrischer Nebenver-
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-20
6
5RW-F8199-G4.QXD 20/11/07 08:40 Página 56

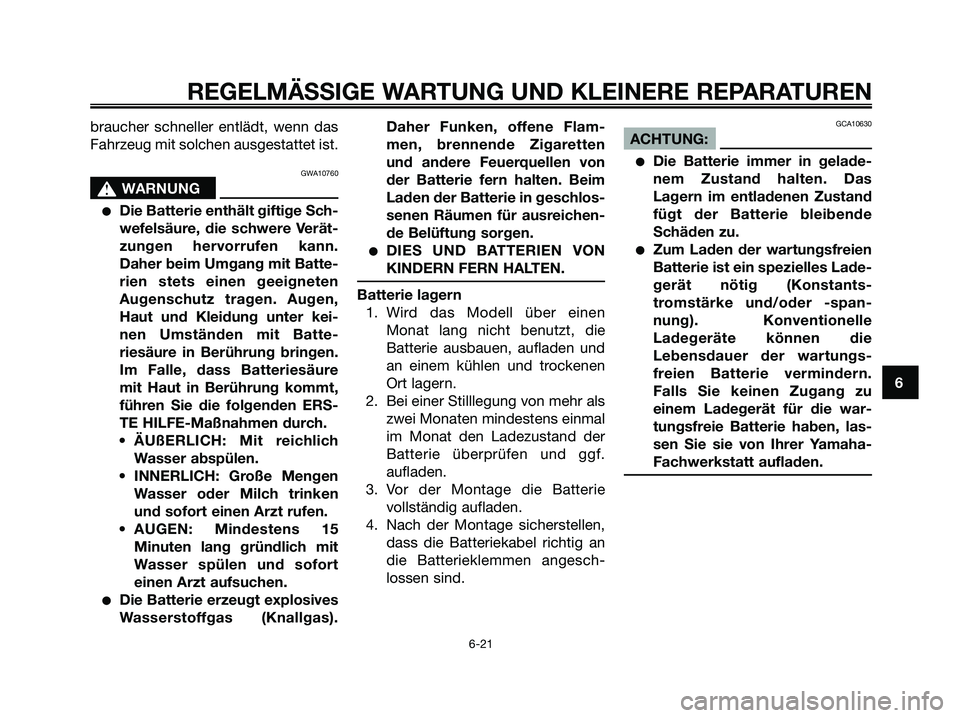

braucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.
GWA10760
s s
WARNUNG
●Die Batterie enthält giftige Sch-
wefelsäure, die schwere Verät-
zungen hervorrufen kann.
Daher beim Umgang mit Batte-
rien stets einen geeigneten
Augenschutz tragen. Augen,
Haut und Kleidung unter kei-
nen Umständen mit Batte-
riesäure in Berührung bringen.
Im Falle, dass Batteriesäure
mit Haut in Berührung kommt,
führen Sie die folgenden ERS-
TE HILFE-Maßnahmen durch.
• ÄUßERLICH: Mit reichlich
Wasser abspülen.
• INNERLICH: Große Mengen
Wasser oder Milch trinken
und sofort einen Arzt rufen.
• AUGEN: Mindestens 15
Minuten lang gründlich mit
Wasser spülen und sofort
einen Arzt aufsuchen.
●Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas).Daher Funken, offene Flam-
men, brennende Zigaretten
und andere Feuerquellen von
der Batterie fern halten. Beim
Laden der Batterie in geschlos-
senen Räumen für ausreichen-
de Belüftung sorgen.
●DIES UND BATTERIEN VON
KINDERN FERN HALTEN.
Batterie lagern
1. Wird das Modell über einen
Monat lang nicht benutzt, die
Batterie ausbauen, aufladen und
an einem kühlen und trockenen
Ort lagern.
2. Bei einer Stilllegung von mehr als
zwei Monaten mindestens einmal
im Monat den Ladezustand der
Batterie überprüfen und ggf.
aufladen.
3. Vor der Montage die Batterie
vollständig aufladen.
4. Nach der Montage sicherstellen,
dass die Batteriekabel richtig an
die Batterieklemmen angesch-
lossen sind.
GCA10630
ACHTUNG:
●Die Batterie immer in gelade-
nem Zustand halten. Das
Lagern im entladenen Zustand
fügt der Batterie bleibende
Schäden zu.
●Zum Laden der wartungsfreien
Batterie ist ein spezielles Lade-
gerät nötig (Konstants-
tromstärke und/oder -span-
nung). Konventionelle
Ladegeräte können die
Lebensdauer der wartungs-
freien Batterie vermindern.
Falls Sie keinen Zugang zu
einem Ladegerät für die war-
tungsfreie Batterie haben, las-
sen Sie sie von Ihrer Yamaha-
Fachwerkstatt aufladen.
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-21
6
5RW-F8199-G4.QXD 20/11/07 08:40 Página 57

GAUS1180

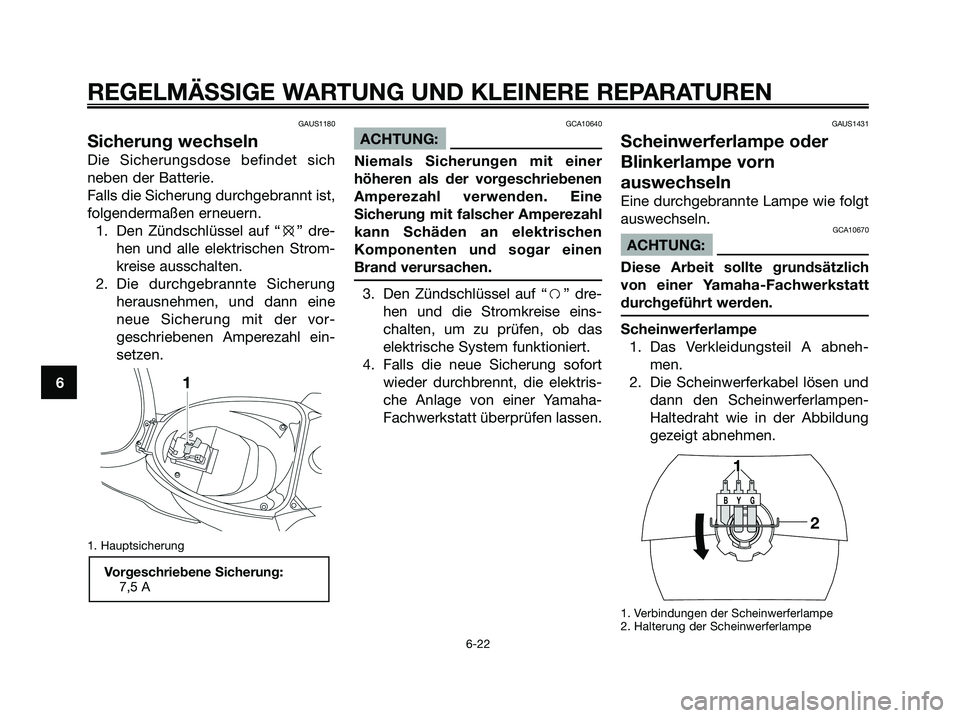

Sicherung wechseln
Die Sicherungsdose befindet sich
neben der Batterie.
Falls die Sicherung durchgebrannt ist,
folgendermaßen erneuern.
1. Den Zündschlüssel auf “e” dre-
hen und alle elektrischen Strom-
kreise ausschalten.
2. Die durchgebrannte Sicherung
herausnehmen, und dann eine
neue Sicherung mit der vor-
geschriebenen Amperezahl ein-
setzen.
1. Hauptsicherung
GCA10640
ACHTUNG:
Niemals Sicherungen mit einer
höheren als der vorgeschriebenen
Amperezahl verwenden. Eine
Sicherung mit falscher Amperezahl
kann Schäden an elektrischen
Komponenten und sogar einen
Brand verursachen.
3. Den Zündschlüssel auf “f” dre-
hen und die Stromkreise eins-
chalten, um zu prüfen, ob das
elektrische System funktioniert.
4. Falls die neue Sicherung sofort
wieder durchbrennt, die elektris-
che Anlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAUS1431
Scheinwerferlampe oder
Blinkerlampe vorn
auswechseln
Eine durchgebrannte Lampe wie folgt
auswechseln.
GCA10670
ACHTUNG:
Diese Arbeit sollte grundsätzlich
von einer Yamaha-Fachwerkstatt
durchgeführt werden.
Scheinwerferlampe
1. Das Verkleidungsteil A abneh-
men.
2. Die Scheinwerferkabel lösen und
dann den Scheinwerferlampen-
Haltedraht wie in der Abbildung
gezeigt abnehmen.
1. Verbindungen der Scheinwerferlampe
2. Halterung der Scheinwerferlampe
GYB
1
2
Vorgeschriebene Sicherung:
7,5 A
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-22
6
5RW-F8199-G4.QXD 20/11/07 08:40 Página 58

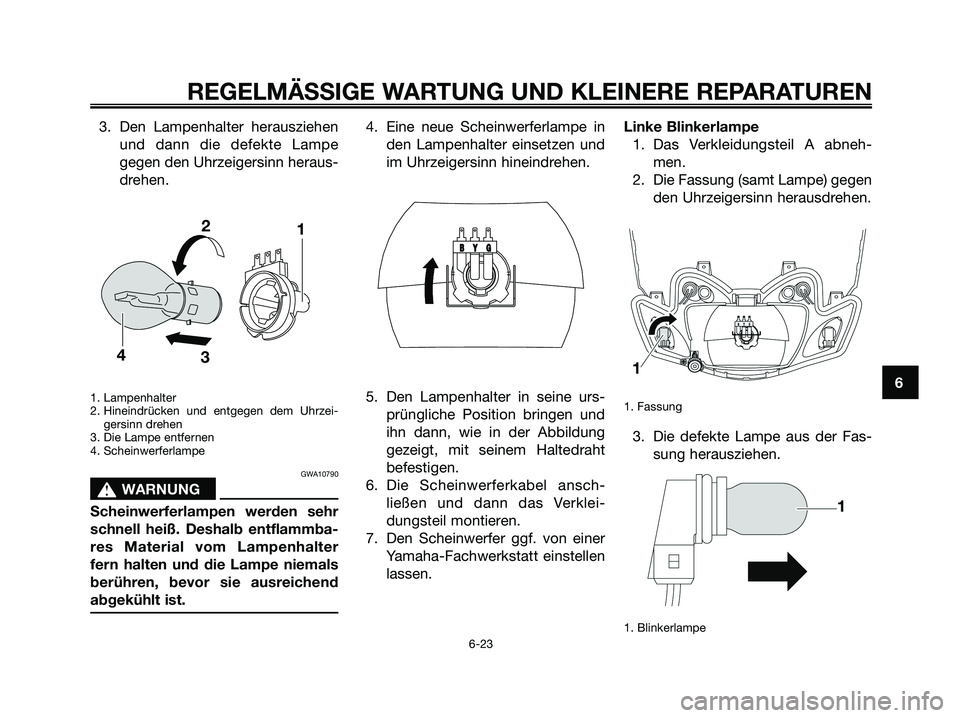

3. Den Lampenhalter herausziehen
und dann die defekte Lampe
gegen den Uhrzeigersinn heraus-
drehen.
1. Lampenhalter
2. Hineindrücken und entgegen dem Uhrzei-
gersinn drehen
3. Die Lampe entfernen
4. Scheinwerferlampe
GWA10790
s s
WARNUNG
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammba-
res Material vom Lampenhalter
fern halten und die Lampe niemals
berühren, bevor sie ausreichend
abgekühlt ist.
4. Eine neue Scheinwerferlampe in
den Lampenhalter einsetzen und
im Uhrzeigersinn hineindrehen.
5. Den Lampenhalter in seine urs-
prüngliche Position bringen und
ihn dann, wie in der Abbildung
gezeigt, mit seinem Haltedraht
befestigen.
6. Die Scheinwerferkabel ansch-
ließen und dann das Verklei-
dungsteil montieren.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen
lassen.Linke Blinkerlampe
1. Das Verkleidungsteil A abneh-
men.
2. Die Fassung (samt Lampe) gegen
den Uhrzeigersinn herausdrehen.
1. Fassung
3. Die defekte Lampe aus der Fas-
sung herausziehen.
1. Blinkerlampe
GGYYBB
1 2
3
4
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
6
5RW-F8199-G4.QXD 20/11/07 08:40 Página 59

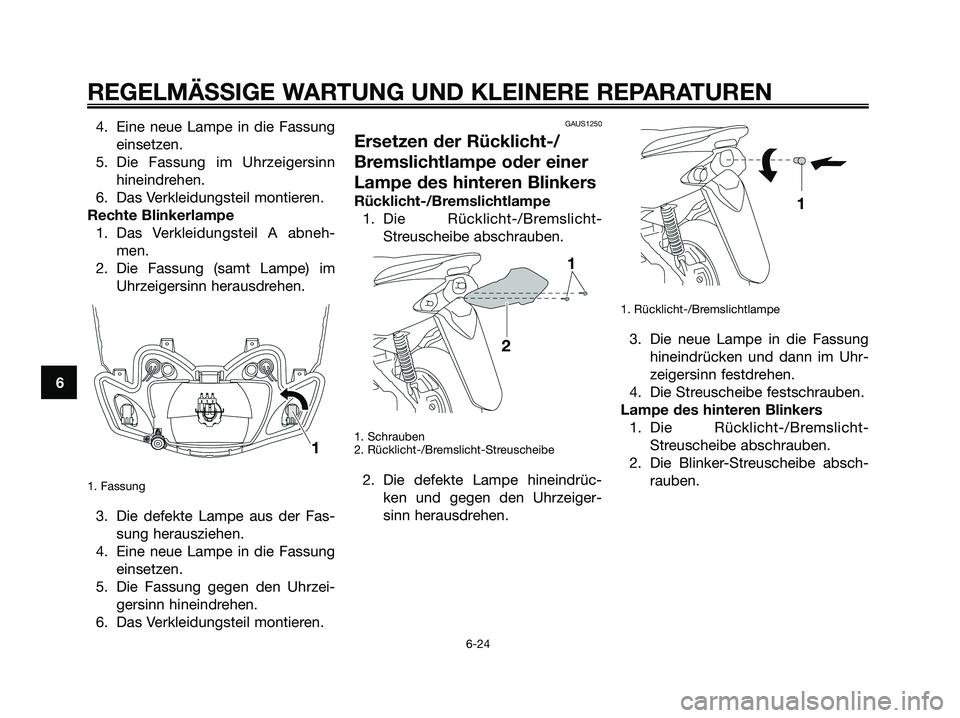

4. Eine neue Lampe in die Fassung
einsetzen.
5. Die Fassung im Uhrzeigersinn
hineindrehen.
6. Das Verkleidungsteil montieren.
Rechte Blinkerlampe
1. Das Verkleidungsteil A abneh-
men.
2. Die Fassung (samt Lampe) im
Uhrzeigersinn herausdrehen.
1. Fassung
3. Die defekte Lampe aus der Fas-
sung herausziehen.
4. Eine neue Lampe in die Fassung
einsetzen.
5. Die Fassung gegen den Uhrzei-
gersinn hineindrehen.
6. Das Verkleidungsteil montieren.
GAUS1250
Ersetzen der Rücklicht-/
Bremslichtlampe oder einer
Lampe des hinteren Blinkers
Rücklicht-/Bremslichtlampe
1. Die Rücklicht-/Bremslicht-
Streuscheibe abschrauben.
1. Schrauben
2. Rücklicht-/Bremslicht-Streuscheibe
2. Die defekte Lampe hineindrüc-
ken und gegen den Uhrzeiger-
sinn herausdrehen.
1. Rücklicht-/Bremslichtlampe
3. Die neue Lampe in die Fassung
hineindrücken und dann im Uhr-
zeigersinn festdrehen.
4. Die Streuscheibe festschrauben.
Lampe des hinteren Blinkers
1. Die Rücklicht-/Bremslicht-
Streuscheibe abschrauben.
2. Die Blinker-Streuscheibe absch-
rauben.
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
6
5RW-F8199-G4.QXD 20/11/07 08:40 Página 60
