YAMAHA JOG50R 2008 Instructieboekje (in Dutch)

DAU10371

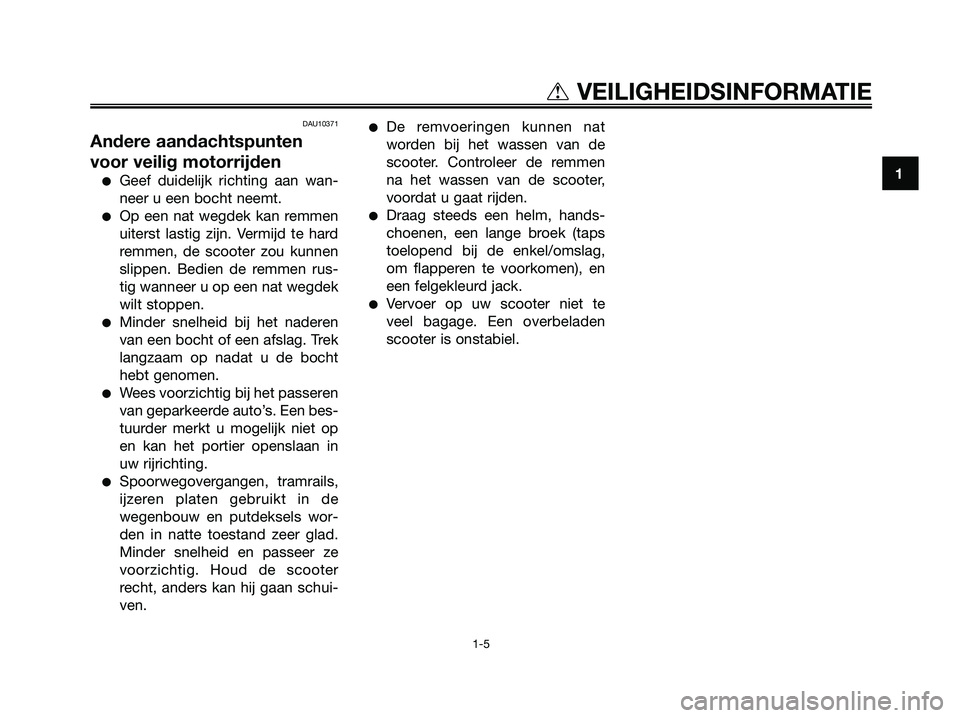

Andere aandachtspunten
voor veilig motorrijden
●Geef duidelijk richting aan wan-
neer u een bocht neemt.
●Op een nat wegdek kan remmen
uiterst lastig zijn. Vermijd te hard
remmen, de scooter zou kunnen
slippen. Bedien de remmen rus-
tig wanneer u op een nat wegdek
wilt stoppen.
●Minder snelheid bij het naderen
van een bocht of een afslag. Trek
langzaam op nadat u de bocht
hebt genomen.
●Wees voorzichtig bij het passeren
van geparkeerde auto’s. Een bes-
tuurder merkt u mogelijk niet op
en kan het portier openslaan in
uw rijrichting.
●Spoorwegovergangen, tramrails,
ijzeren platen gebruikt in de
wegenbouw en putdeksels wor-
den in natte toestand zeer glad.
Minder snelheid en passeer ze
voorzichtig. Houd de scooter
recht, anders kan hij gaan schui-
ven.
●De remvoeringen kunnen nat
worden bij het wassen van de
scooter. Controleer de remmen
na het wassen van de scooter,
voordat u gaat rijden.
●Draag steeds een helm, hands-
choenen, een lange broek (taps
toelopend bij de enkel/omslag,
om flapperen te voorkomen), en
een felgekleurd jack.
●Vervoer op uw scooter niet te
veel bagage. Een overbeladen
scooter is onstabiel.
1
tVEILIGHEIDSINFORMATIE
1-5
5RW-F8199-D4.QXD 23/11/07 15:10 Página 11

DAU32220

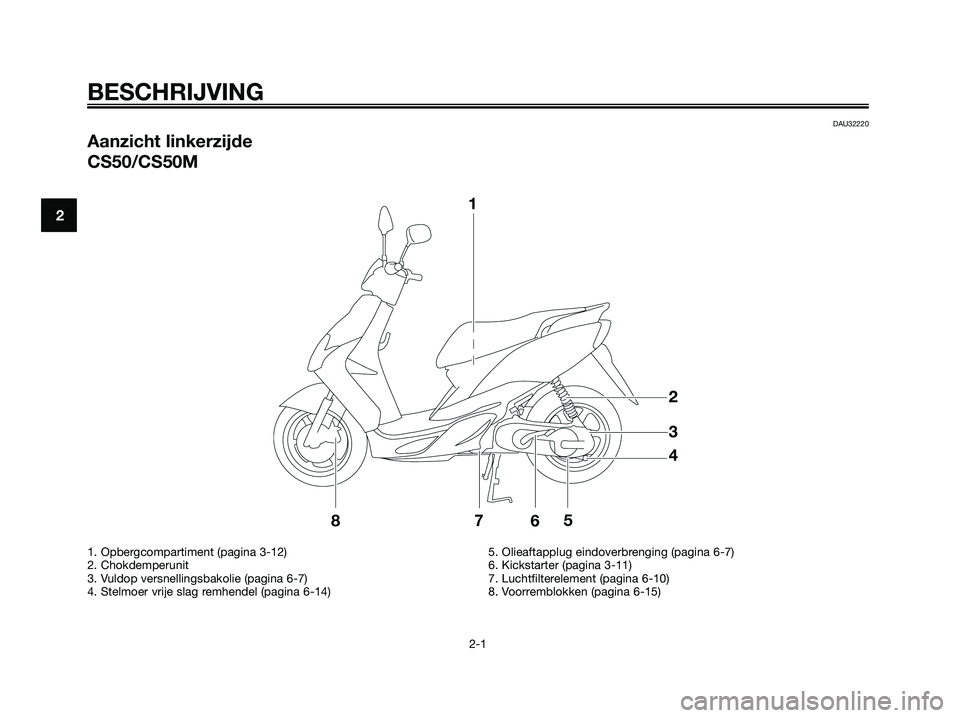

Aanzicht linkerzijde
CS50/CS50M
BESCHRIJVING
2-1
2
1. Opbergcompartiment (pagina 3-12)
2. Chokdemperunit
3. Vuldop versnellingsbakolie (pagina 6-7)
4. Stelmoer vrije slag remhendel (pagina 6-14)5. Olieaftapplug eindoverbrenging (pagina 6-7)
6. Kickstarter (pagina 3-11)
7. Luchtfilterelement (pagina 6-10)
8. Voorremblokken (pagina 6-15)
5RW-F8199-D4.QXD 23/11/07 15:10 Página 12

DAU32220

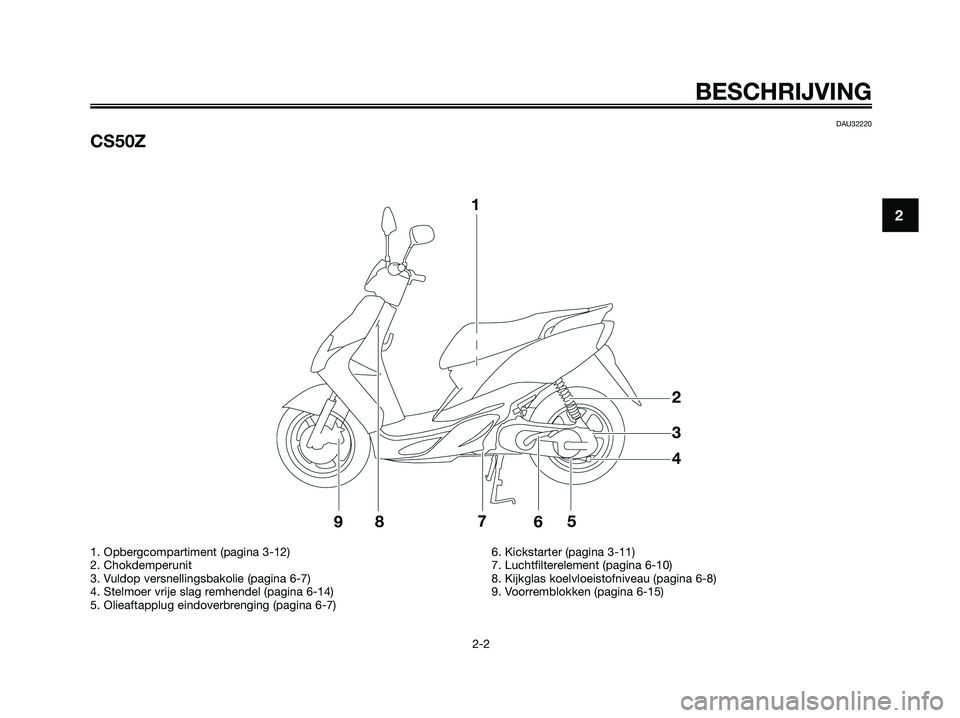

CS50Z
BESCHRIJVING
2-2
2
1. Opbergcompartiment (pagina 3-12)
2. Chokdemperunit
3. Vuldop versnellingsbakolie (pagina 6-7)
4. Stelmoer vrije slag remhendel (pagina 6-14)
5. Olieaftapplug eindoverbrenging (pagina 6-7)6. Kickstarter (pagina 3-11)
7. Luchtfilterelement (pagina 6-10)
8. Kijkglas koelvloeistofniveau (pagina 6-8)
9. Voorremblokken (pagina 6-15)
5RW-F8199-D4.QXD 23/11/07 15:10 Página 13

DAU32230

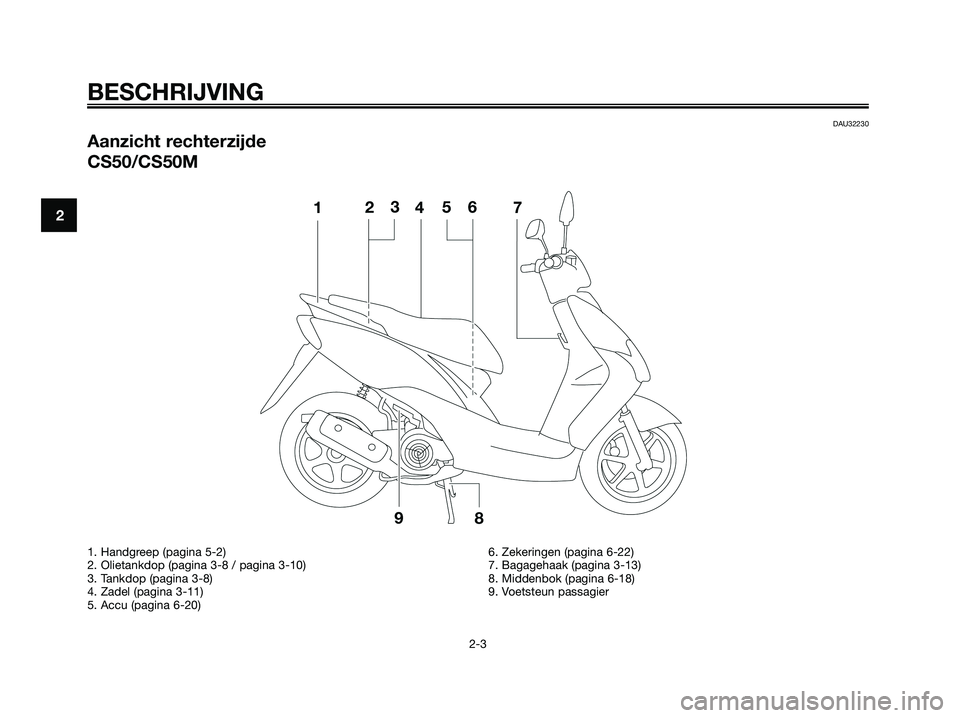

Aanzicht rechterzijde
CS50/CS50M
BESCHRIJVING
2-3
2
1. Handgreep (pagina 5-2)
2. Olietankdop (pagina 3-8 / pagina 3-10)
3. Tankdop (pagina 3-8)
4. Zadel (pagina 3-11)
5. Accu (pagina 6-20)6. Zekeringen (pagina 6-22)
7. Bagagehaak (pagina 3-13)
8. Middenbok (pagina 6-18)
9. Voetsteun passagier
5RW-F8199-D4.QXD 23/11/07 15:10 Página 14

DAU32230

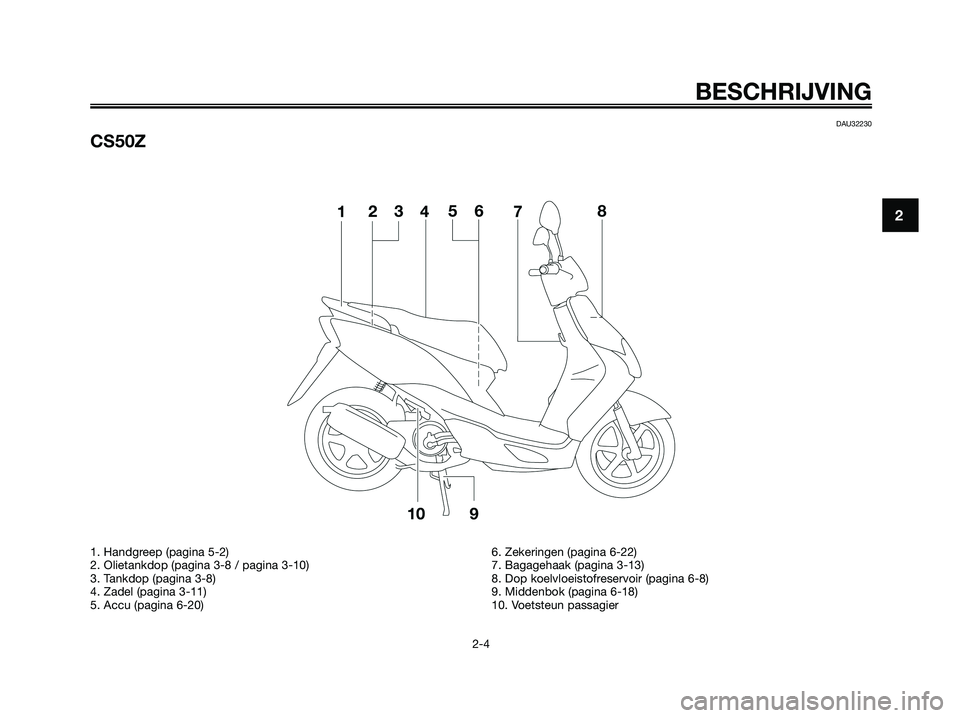

CS50Z
BESCHRIJVING
2-4
2
1. Handgreep (pagina 5-2)
2. Olietankdop (pagina 3-8 / pagina 3-10)
3. Tankdop (pagina 3-8)
4. Zadel (pagina 3-11)
5. Accu (pagina 6-20)6. Zekeringen (pagina 6-22)
7. Bagagehaak (pagina 3-13)
8. Dop koelvloeistofreservoir (pagina 6-8)
9. Middenbok (pagina 6-18)
10. Voetsteun passagier
5RW-F8199-D4.QXD 23/11/07 15:10 Página 15

DAU32240
Bedieningen en instrumenten
CS50/CS50M/CS50Z
BESCHRIJVING
2-5
21
234
5678
1. Achterremhendel (pagina 3-7)
2. Schakelaargroep linkerstuurzijde (pagina 3-6)
3. Snelheidsmeter (pagina 3-4)
4. Multifunctioneel display (pagina 3-4)5. Contactslot/stuurslot (pagina 3-1)
6. Schakelaargroep rechterstuurzijde (pagina 3-6)
7. Gasgreep (pagina 6-11)
8. Voorremhendel (pagina 3-7)
5RW-F8199-D4.QXD 23/11/07 15:10 Página 16

DAU10460

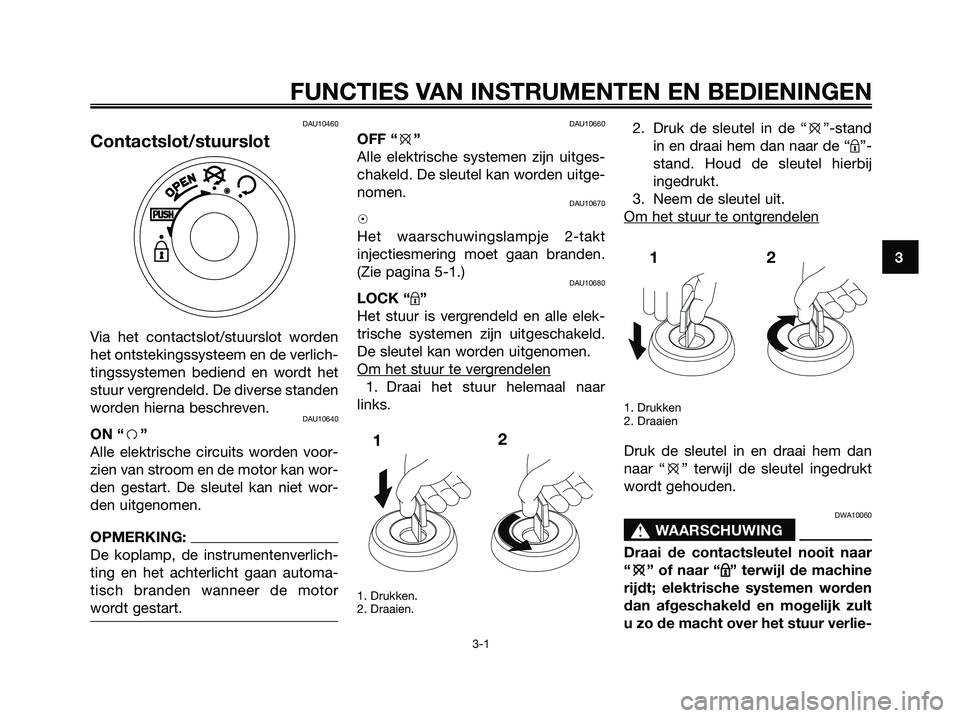

Contactslot/stuurslot
Via het contactslot/stuurslot worden
het ontstekingssysteem en de verlich-
tingssystemen bediend en wordt het
stuur vergrendeld. De diverse standen
worden hierna beschreven.
DAU10640
ON “f”
Alle elektrische circuits worden voor-
zien van stroom en de motor kan wor-
den gestart. De sleutel kan niet wor-
den uitgenomen.
OPMERKING:
De koplamp, de instrumentenverlich-
ting en het achterlicht gaan automa-
tisch branden wanneer de motor
wordt gestart.
DAU10660
OFF “e”
Alle elektrische systemen zijn uitges-
chakeld. De sleutel kan worden uitge-
nomen.
DAU10670
h
Het waarschuwingslampje 2-takt
injectiesmering moet gaan branden.
(Zie pagina 5-1.)
DAU10680
LOCK “m”
Het stuur is vergrendeld en alle elek-
trische systemen zijn uitgeschakeld.
De sleutel kan worden uitgenomen.
Om het stuur te ver
grendelen
1. Draai het stuur helemaal naar
links.
1. Drukken.
2. Draaien.
2. Druk de sleutel in de “e”-stand
in en draai hem dan naar de “m”-
stand. Houd de sleutel hierbij
ingedrukt.
3. Neem de sleutel uit.
Om het stuur te ontgr
endelen
1. Drukken
2. Draaien
Druk de sleutel in en draai hem dan
naar “e” terwijl de sleutel ingedrukt
wordt gehouden.
DWA10060
s s
WAARSCHUWING
Draai de contactsleutel nooit naar
“e e
” of naar “m m
” terwijl de machine
rijdt; elektrische systemen worden
dan afgeschakeld en mogelijk zult
u zo de macht over het stuur verlie-
m
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-1
3
5RW-F8199-D4.QXD 23/11/07 15:10 Página 17

zen of een ongeval veroorzaken.
Zorg altijd dat de machine stilstaat
voordat u de sleutel naar “e e
” of
naar “m m
” draait.DAU11003

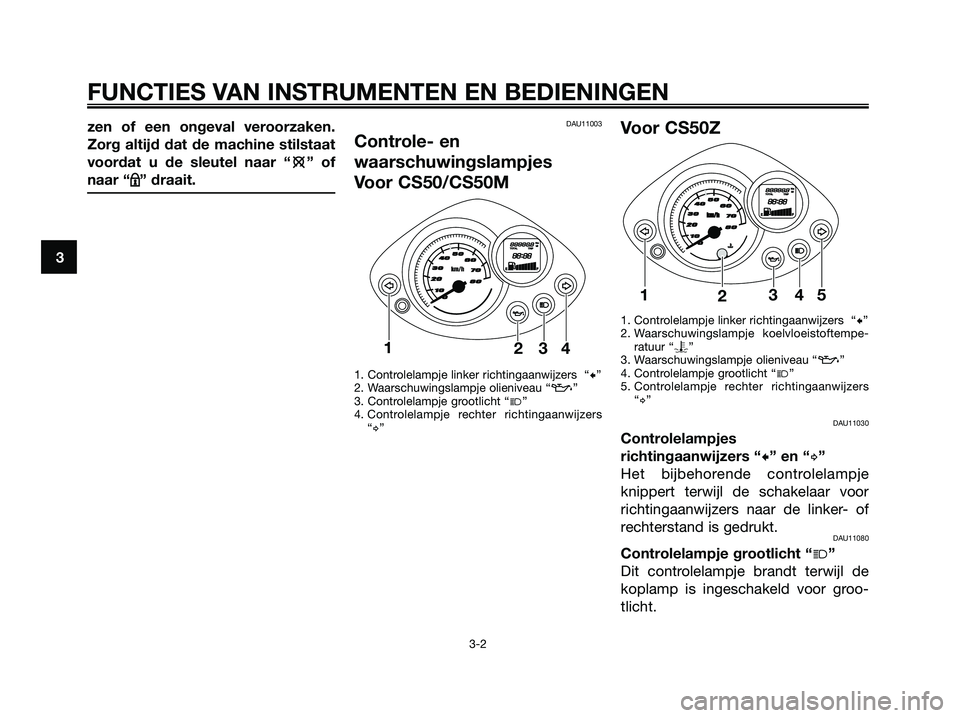

Controle- en
waarschuwingslampjes
Voor CS50/CS50M
1. Controlelampje linker richtingaanwijzers “c”
2. Waarschuwingslampje olieniveau “z”
3. Controlelampje grootlicht “j”
4. Controlelampje rechter richtingaanwijzers
“d”
Voor CS50Z
1. Controlelampje linker richtingaanwijzers “c”
2. Waarschuwingslampje koelvloeistoftempe-
ratuur “y”
3. Waarschuwingslampje olieniveau “z”
4. Controlelampje grootlicht “j”
5. Controlelampje rechter richtingaanwijzers
“d”
DAU11030
Controlelampjes
richtingaanwijzers “c” en “d”
Het bijbehorende controlelampje
knippert terwijl de schakelaar voor
richtingaanwijzers naar de linker- of
rechterstand is gedrukt.
DAU11080
Controlelampje grootlicht “j”
Dit controlelampje brandt terwijl de
koplamp is ingeschakeld voor groo-
tlicht.
km/h
01020304050607080
1
2345
km/h
01020304050607080
1
234
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
3
5RW-F8199-D4.QXD 23/11/07 15:10 Página 18

DAU11180

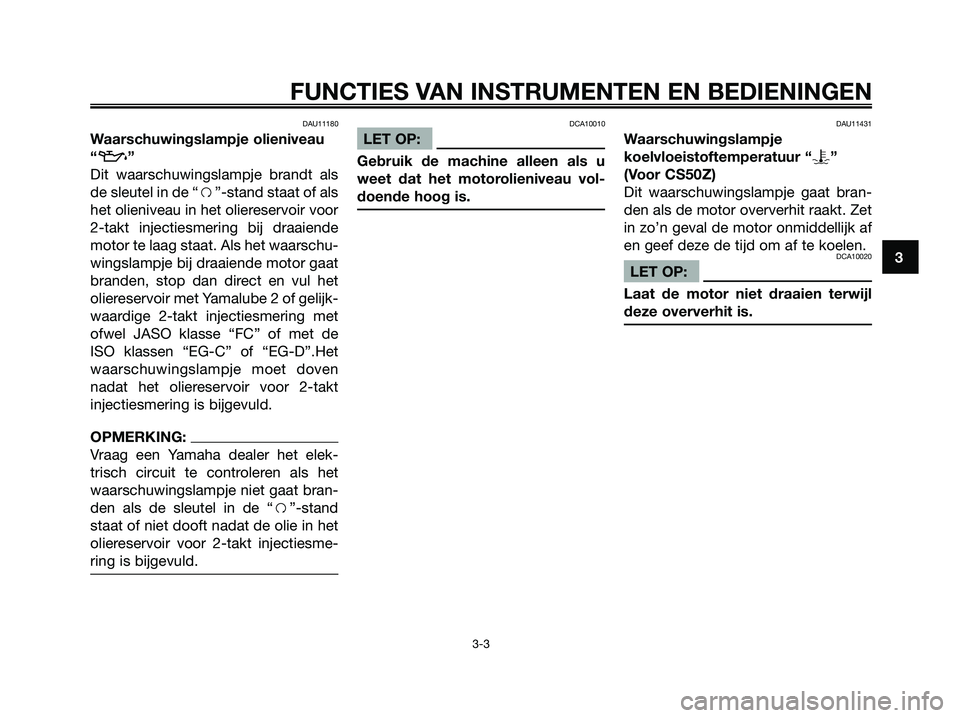

Waarschuwingslampje olieniveau
“
z”
Dit waarschuwingslampje brandt als
de sleutel in de “f”-stand staat of als
het olieniveau in het oliereservoir voor
2-takt injectiesmering bij draaiende
motor te laag staat. Als het waarschu-
wingslampje bij draaiende motor gaat
branden, stop dan direct en vul het
oliereservoir met Yamalube 2 of gelijk-
waardige 2-takt injectiesmering met
ofwel JASO klasse “FC” of met de
ISO klassen “EG-C” of “EG-D”.Het
waarschuwingslampje moet doven
nadat het oliereservoir voor 2-takt
injectiesmering is bijgevuld.
OPMERKING:
Vraag een Yamaha dealer het elek-
trisch circuit te controleren als het
waarschuwingslampje niet gaat bran-
den als de sleutel in de “f”-stand
staat of niet dooft nadat de olie in het
oliereservoir voor 2-takt injectiesme-
ring is bijgevuld.
DCA10010
LET OP:
Gebruik de machine alleen als u
weet dat het motorolieniveau vol-
doende hoog is.
DAU11431
Waarschuwingslampje
koelvloeistoftemperatuur “y”
(Voor CS50Z)
Dit waarschuwingslampje gaat bran-
den als de motor oververhit raakt. Zet
in zo’n geval de motor onmiddellijk af
en geef deze de tijd om af te koelen.
DCA10020
LET OP:
Laat de motor niet draaien terwijl
deze oververhit is.
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3
5RW-F8199-D4.QXD 23/11/07 15:10 Página 19

DAU11591
Snelheidsmeter
1. Snelheidsmeter
1. Snelheidsmeter
ALLEEN VOOR GROOT-
BRITTANNIË
1. Snelheidsmeter
1. Snelheidsmeter
De snelheidsmeter toont de actuele
rijsnelheid.
DAUS1422
Multifunctioneel display
1. Knop
2. Kilometerteller/rittellers
3. Digitale klok
4. Brandstofniveaumeter
DWA12311
s s
WAARSCHUWING
Zorg dat de machine stilstaat,
voordat u wijzigingen in de inste-
llingen van het multifunctionele dis-
play gaat aanbrengen.
Het multifunctionele display heeft de
volgende voorzieningen:
●een digitale klok
●een kilometerteller, die de totale
afgelegde afstand toont
●een ritteller, die de afgelegde afs-
tand toont sinds de teller het
km/h
01020304050607080
12
3
4
km/hmph
0
10
20
3040
50
01020304050
60
70
80
CS50Z
1
km/hmph
0
10
20
3040
50
01020304050
60
70
80
1
CS50/CS50M
km/h
010
20
30405060
70
80
CS50Z
1
km/h
010
20
30405060
70
80
CS50/CS50M
1
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
5RW-F8199-D4.QXD 23/11/07 15:10 Página 20
