YAMAHA MAJESTY 250 2001 Manuale duso (in Italian)

7-5
PULIZIA E RIMESSAGGIO DELLO SCOOTER
1
2
3
4
5
67
8
9
5.Lubrificare tutti i cavi di comando ed
i punti di rotazione di tutte le leve e
dei pedali, come pure il cavalletto
laterale / il cavalletto centrale.
6.Controllare e, se necessario, ripristi-
nare la pressione dei pneumatici e
poi sollevare lo scooter in modo che
entrambe le ruote non tocchino
terra. In alternativa, far girare di
poco le ruote tutti i mesi in modo da
prevenire il danneggiamento locale
dei pneumatici.
7.Coprire lÕapertura della marmitta con
un sacchetto di plastica per preveni-
re la penetrazione dellÕumiditˆ.8.Togliere la batteria e caricarla com-
pletamente. Riporla in un locale fre-
sco ed asciutto e caricarla una volta
al mese. Non riporre la batteria in un
locale eccessivamente freddo o
caldo (meno di 0 ¡¡C).
Per ulteriori informazioni sul rimes-
saggio della batteria, vedere pagina
6-32.
NOTA:Eseguire tutte le riparazioni eventualmen-
te necessarie prima di rimessare lo scoo-
ter.
5GM-9-H1(No ABS) 9/27/00 2:23 PM Page 90

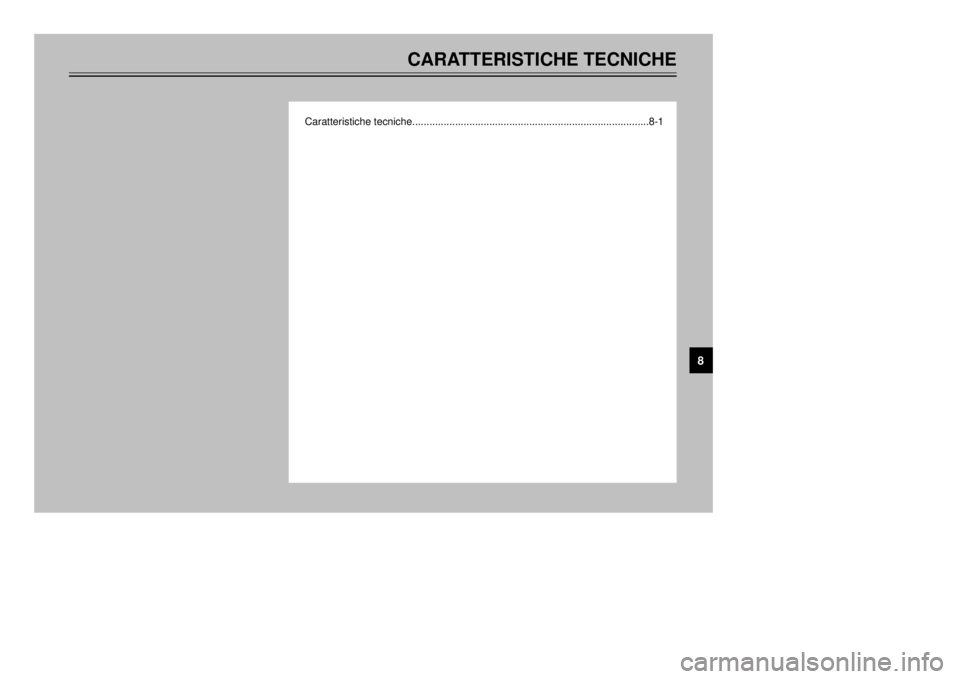

CARATTERISTICHE TECNICHE
Caratteristiche tecniche...................................................................................8-1
8
5GM-9-H1(No ABS) 9/27/00 2:23 PM Page 91

Caratteristiche tecniche
ModelloYP250
Dimensioni
Lunghezza totale2.140 mm
Larghezza totale780 mm
Altezza totale1.350 mm
Altezza alla sella730 mm
Interasse1.535 mm
Altezza dal suolo120 mm
Raggio minimo di sterzata2.700 mm
Peso netto (Con olio e
serbatoio carburante pieno)
168 kg
Motore
Tipo di motoreA 4 tempi raffreddato a
liquido, SOHC
Disposizione dei cilindriA un cilindro inclinato in
avanti
Cilindrata249 cm
3
Alesaggio ´corsa69,0 ´66,8 mm
Rapporto di compressione10:1
Sistema di avviamentoStarter elettrico
Sistema di lubrificazioneA carter umido
HAU01038
CARATTERISTICHE TECNICHE
1
2
3
4
5
6
78
9
8-1
Olio motore
Tipo
Classificazione olio motore
consigliataTipo API Service SE, SG o
superiore
aAAssicurarsi di usare olio motore che non contiene modifica-
tori antifrizione. Gli oli motore per automobili (spesso definiti
ÒENERGY CONSERVINGÓ) contengono additivi antifrizione
che causano scivolamenti della frizione e/o frizione dello
starter, risultando in una minore durata dei componenti e
prestazioni motore inferiori.
Capacitˆ
Cambio olio periodico1,2 L
Quantitˆ totale
(motore a secco)1,4 L
–10° 0° 10° 20° 30°
40°
SAE 10W/30
SAE 10W/40
SAE 20W/40
SAE 20W/50
–20°
SAE 15W/40 50°C
5GM-9-H1(No ABS) 9/27/00 2:23 PM Page 92

8-2
CARATTERISTICHE TECNICHE
1
2
3
4
5
6
78
9
Olio di trasmissione
Tipo
Olio motore SAE 10W30 tipo SE
Capacitˆ della scatola di
trasmissione0,25 L
Capacitˆ del sistema di
raffreddament (quantitˆ totale)1,4L
Filtro dellÕariaElemento tipo umido
Carburante
Tipo
Benzina normale senza piombo
Capacitˆ del serbatoio12 L
Carburatore
FabbricanteTEIKEI
Tipo ´QuantitˆY28V-1E ´1
Candela
Fabbricante/TipoNGK/DR8EA
Distanza0,6Ð0,7 mm
Tipo di frizioneSecca, automatica centrifuga
TrasmissioneSistema di riduzione primaria
Ingranaggio elicoidale
Rapporto di riduzione primaria
40/15 (2,666)
Sistema di riduzione secondaria
Ingranaggio elicoidale
Rapporto di riduzione secondaria
38/15 (2,533)
Tipo di trasmissioneAutomatica,cinghia trapezoidale
Selettore cambioFrizione centrifuga automaticaParte ciclistica
Tipo di telaioMonotrave inferiore tubolare
Angolo di incidenza28¡
Avancorsa103 mm
Pneumatici
AnterioreTipoSenza camera dÕaria
Dimensioni110/90-12 64L
Fabbricante/INOUE/MB67
modelloMICHELIN/BOPPER
PosterioreTipoSenza camera dÕaria
Dimensioni130/70-12 62L
Fabbricante/INOUE/MB67
modelloMICHELIN/BOPPER
Carico massimo*187 kg
Pressione dellÕaria (pneumatico freddo)
Fino a 90 kg*
Anteriore175 kPa (1,75 kg/cm
2, 1,75 bar)
Posteriore200 kPa (2,00 kg/cm2, 2,00 bar)
90 kgÐCarico massimo*
Anteriore200 kPa (2,00 kg/cm2, 2,00 bar)
Posteriore225 kPa (2,25 kg/cm2, 2,25 bar)
*Peso totaleb di pliota,passeggero,carico e accessori.
5GM-9-H1(No ABS) 9/27/00 2:23 PM Page 93

Route
Anteriore
TipoRuota monoblocco
Misura12 ´MT2,75
Posteriore
TipoRuota monoblocco
Misura12 ´MT3,50
Freni
Davanti
TipoFreno a disco singolo
Funzionamento
Azionamento con la mano destra
FluidoDOT 4
Posteriore
TipoFreno a disco singolo
Funzionamento
Azionamento con la mano sinistra
FluidoDOT 4
Sospensione
DavantiForcella telescopica
PosterioreOscillazione unitˆAmmortizzatori
AnterioreAmmortizzatore ad olio/molla a
spirale piana
PosterioreAmmortizzatore ad olio/molla a
spirale piana
Corsa della ruota
Anteriore100 mm
Posteriore90 mm
Parte elettrica
Sistema di accensioneT.C.I. (digital)
Sistema di generatore
TipoA.C. magneta
Uscita standard14 V, 19,5A @ 5.000 rpm
Batteria:
TipoGT7B-4
Potenza, capacitˆ12V 6,5 AH
Tipo di faro
Alogena
Potenza della lampadina ´quantitˆ
Faro12 V, 60/55W ´1
12 V, 55W ´1
Luce di stop/posizione12 V, 5/21W ´2
posteriore
Freccia anteriore12 V, 21W ´2
Freccia posteriore12 V, 16W ´2
CARATTERISTICHE TECNICHE
1
2
3
4
5
6
78
9
8-3
5GM-9-H1(No ABS) 9/27/00 2:23 PM Page 94

8-4
CARATTERISTICHE TECNICHE
1
2
3
4
5
6
78
9
Luce ausiliaria12 V, 5W ´1
Luce targa12 V, 5W ´1
Segnalatore12 V, 1,7W ´3
Spia abbagliante12 V, 1,7W ´1
Spie degli indicatori di direzione12 V, 3,4W ´2
Spia cambio dellÕolio12 V, 1,7W ´1
Fusibili
Fusibile principale30A
Fusibile del faro15A
Fusibile dellÕimpianto di
segnalazione15A
Fusibile dellÕaccensione7,5A
Fusibile della ventola del
radiatore4A
Fusibile dellÕorologio (ricambio)10A
5GM-9-H1(No ABS) 9/27/00 2:23 PM Page 95

1
2
3
4
5
6
7
8
95GM-9-H1(No ABS) 9/27/00 2:23 PM Page 96

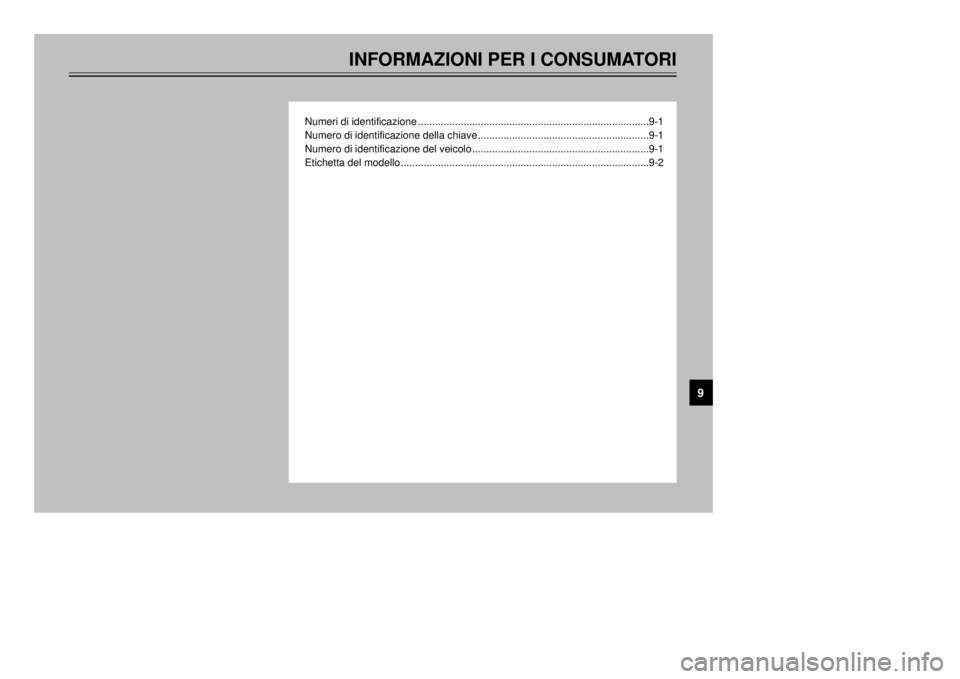

INFORMAZIONI PER I CONSUMATORI
Numeri di identificazione.................................................................................9-1
Numero di identificazione della chiave............................................................9-1
Numero di identificazione del veicolo..............................................................9-1
Etichetta del modello.......................................................................................9-2
9
5GM-9-H1(No ABS) 9/27/00 2:23 PM Page 97

1
1
HAU02944
Numeri di identificazioneRiportare il numero di identificazione della
chiave, il numero di identificazione del
veicolo e le informazioni dellÕetichetta del
modello qui sotto negli appositi spazi per
assistenza nellÕordinazione di ricambi dai
concessionari Yamaha, o come riferimen-
to in caso di furto del veicolo.
1.NUMERO DI IDENTIFICAZIONE
DELLA CHIAVE:
2.NUMERO DI IDENTIFICAZIONE
DEL VEICOLO:
3.INFORMAZIONI DELLÕETICHETTA
DEL MODELLO:
HAU01041
Numero di identificazione della
chiave
impresso sulla targhetta della chiave.
Riportare questo numero nellÕapposito
spazio ed usarlo come riferimento per
ordinare una chiave nuova.
HAU01044
Numero di identificazione del
veicolo
impresso sul telaio.NOTA:Il numero di identificazione del veicolo
serve ad identificare lo scooter e pu˜
venire utilizzato per immatricolarlo presso
le autoritˆ competenti.
1.Numero di identificazione della chiave1.Numero di identificazione del veicolo
9-1
HAU01039
INFORMAZIONI PER I CONSUMATORI
1
2
3
4
5
6
7
89
1
6
5GM-9-H1(No ABS) 9/27/00 2:23 PM Page 98

9-2
INFORMAZIONI PER I CONSUMATORI
1
2
4
5
6
7
89
1
HAU03097
Etichetta del modello
allÕinterno dello scomparto portaoggetti
posteriore (vedere pagina 3-13 per le pro-
cedure di apertura e chiusura dello scom-
parto portaoggetti posteriore). Riportare
le informazioni di questa etichetta
nellÕapposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi
presso i concessionari Yamaha.1.Etichetta del modello
5GM-9-H1(No ABS) 9/27/00 2:23 PM Page 99
